Type de produit	Plaque de distribution pour refroidissement liquide
Marque	Alphacool
Modèle	ES Distro Plate C5
Catégorie	Refroidisseur liquide pour ordinateur
Nombre de raccordements G1/4	10 (avec bouchons à vis fournis)
Contenu de la boîte	1x plaque de distribution, 2x fixation pour trous de ventilateur, 2x support universel, 4x M3x8, 4x M3x4, 4x écrou M3, 12x bouchon à vis, 1x ruban adhésif
Matériau	Acrylique (non confirmé, estimation)
Compatibilité montage	Montage adhésif, sur emplacement ventilateur (120 mm), ou sur support universel
Liquide de refroidissement recommandé	Liquide clair Alphacool CKC ou eau glacée Crystal, eau distillée ou osmosée
Fonction principale	Distribution et circulation du liquide entre composants (CPU, GPU, radiateur, pompe)
Configuration des connexions	Groupe de 4 connexions (une entrée IN, une sortie OUT) et groupe de 3 connexions sur face avant
Utilisation en série	Possible avec double mamelon HF G1/4 AG
Sécurité	Lire les instructions de sécurité avant installation; utiliser uniquement des liquides clairs
Entretien	Vérifier les connexions, fermer les connexions non utilisées avec bouchons
Nombre de pages de la notice	51 pages (PDF)
Langues disponibles	Français, Allemand, Anglais

FOIRE AUX QUESTIONS - ES Distro Plate C5 Alphacool

Comment monter la plaque de distribution Alphacool ES Distro Plate C5 ?

Le montage peut se faire de trois façons : avec le ruban adhésif fourni, sur un emplacement de ventilateur (120 mm) à l’aide des fixations dédiées, ou sur le support universel en vissant les supports aux trous prévus. Consultez les exemples dans la notice.

Quels liquides de refroidissement puis-je utiliser ?

Alphacool recommande d’utiliser uniquement des liquides clairs comme le CKC ou l’eau glacée Crystal (pas d’UV), ou bien de l’eau distillée ou osmosée.

Combien de raccordements possède la plaque C5 ?

La plaque ES Distro Plate C5 dispose de 10 raccordements G1/4, tous fournis avec des bouchons à vis. Quatre d’entre eux sont regroupés (IN/OUT) sur le dessus, et trois sur les faces avant.

Puis-je connecter plusieurs composants à la plaque ?

Oui, par exemple trois composants (refroidisseurs, pompe, radiateur) peuvent être branchés en utilisant les groupes de connexions. Une sortie OUT doit toujours être reliée à une entrée IN pour former un circuit fermé.

Comment brancher deux plaques de distribution en série ?

Utilisez un double mamelon Alphacool HF G1/4 AG pour relier les deux plaques. La notice présente un exemple avec une C3 et une C2.

Que faire si je n’utilise pas tous les raccordements ?

Tous les raccordements non utilisés doivent être fermés avec un bouchon à vis pour éviter les fuites. Les bouchons sont fournis.

La plaque peut-elle être montée directement sur un radiateur ?

Oui, la plaque peut être visée directement sur un ventilateur ou un radiateur à l’aide des fixations pour trous de ventilateur et des vis M3x8.

Où puis-je télécharger la notice PDF ?

La notice PDF est disponible gratuitement sur le site d’Alphacool ou sur des plateformes comme notice-facile.com. Vous pouvez aussi demander une traduction par email.

Quelles sont les précautions de sécurité importantes ?

Lisez attentivement les consignes de sécurité avant l’installation. Utilisez uniquement des liquides clairs, vérifiez toutes les connexions et fermez les ports inutilisés.

Puis-je utiliser cette plaque avec n’importe quel boîtier PC ?

La plaque est conçue pour être montée dans un emplacement de ventilateur 120 mm ou fixée par adhésif sur une surface plane. Elle est compatible avec la plupart des boîtiers, mais vérifiez l’espace disponible.

MODE D'EMPLOI ES Distro Plate C5 Alphacool

Avis général de sécurité....35

Matériel d'assemblage 35

Détails techniques.... 36

Funktion....37

Le montage 38

Montage avec ruban adhésif 38

Montage sur un ventilateur Place.... 39

Montage sur le support universel 40

Connector le Patch Panel 41

Mise en œuvre....50

Deutsch Alphacool ES Distro Plate C2 / C3 / C5 Alphacool International GmbH

Deutsch

Sicherheitshinweise

Avis général de sécurité

Lisez les instructions de sécurité avant de commencer l'installation.

Matériel d'assemblage

Alphacool ES Distro Plate C2Alphacool ES Distro Plate C3	1x ruban adhésif	2x Le support universel	4x M3x8	4x M3x4	Bouchon à vis4x par Alphacool ES Distro Plate C26x par Alphacool ES Distro Plate C310x par Alphacool ES Distro Plate C5
Alphacool ES Distro Plate C5	2x Fixation pourtrous de ventilateur	2x Universal bracket	4x M3x8	4x M3x4	4x M3 l'écrou	12x Bouchon à vis

Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Français

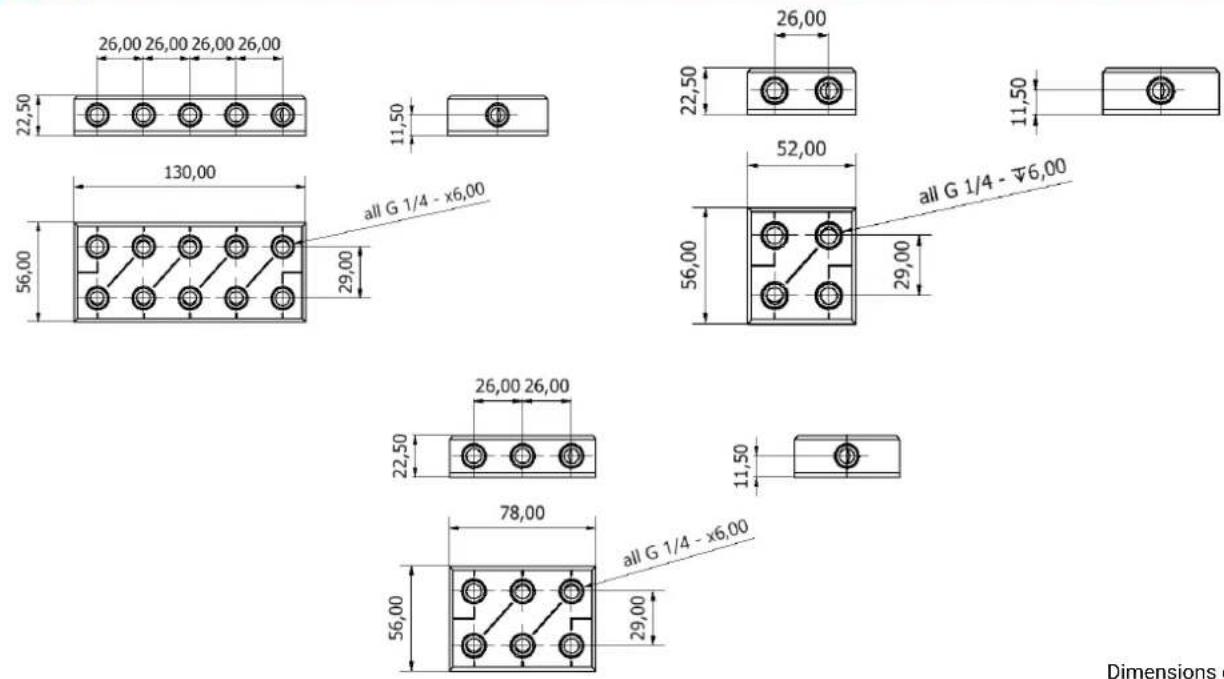

Détails techniques

Dimensions en millimètres

Français Alphacool ES Distro Plate C2 / C3 / C5 Alphacool International GmbH

Funktion

Afin de mieux suivre le débit de l'eau, tous les raccordements sont reliés par une ligne. Ainsi, une connexion peut être utilisée comme dans et une autre de l'enceinte peut être une OUT.

DCOOL

En haut à gauche de l'image, les quatre connexions sont marquées en rouge et appartiennent à un même groupe.

Seuls trois raccordements sont regroupés sur les faces avant. Voir l'image de droite.

Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Français

Le montage

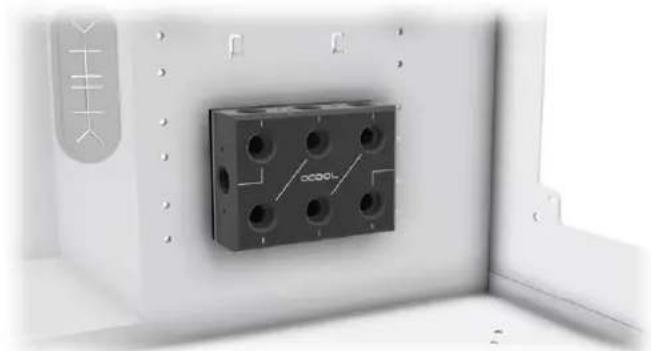

Montage avec ruban adhésif

1.

Retirez la feuille de protection de la bande velcro d'un côté. Ne touchez pas la surface adhésive. L'adhésif est difficile à enlever.

2.

Coller la bande Velcro sur la plaque de distribution Alphacool ES

3.

Retirez maintenant le deuxième film de protection.

4.

Collez la plaque de distribution Alphacool ES sur un espace libre dans le logement.

Français Alphacool ES Distro Plate C2 / C3 / C5 Alphacool International GmbH Montage sur un ventilateur Place

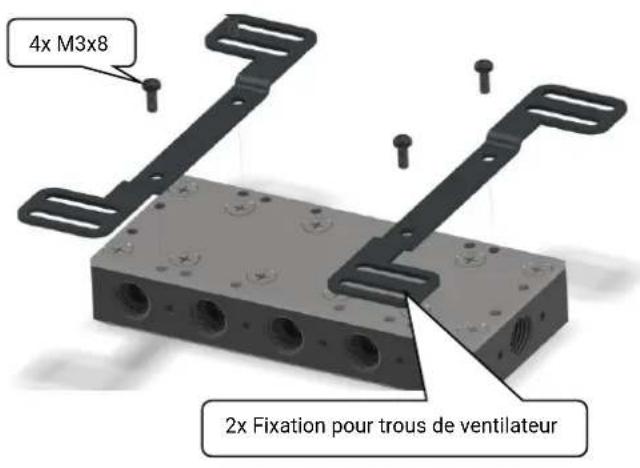

4x M3x8 2x Fixation pour trous de ventilateur

Vissez les deux supports appropriés au distributeur. Le support a de longs trous, de sorte que le panneau de brassage peut être déplacé pour s'adapter au boîtier.

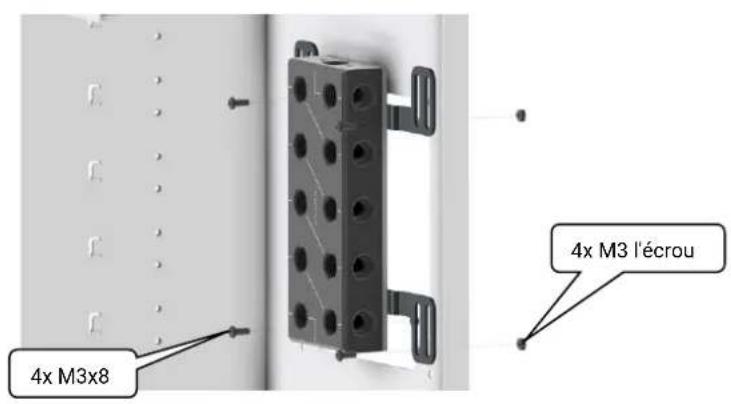

4x M3x8 4x M3 l'écrou

Montez maintenant le panneau de brassage avec son support à un emplacement de ventilateur. Le panneau de brassage peut également être monté directement sur un ventilateur ou un radiateur.

Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Français Montage sur le support universel

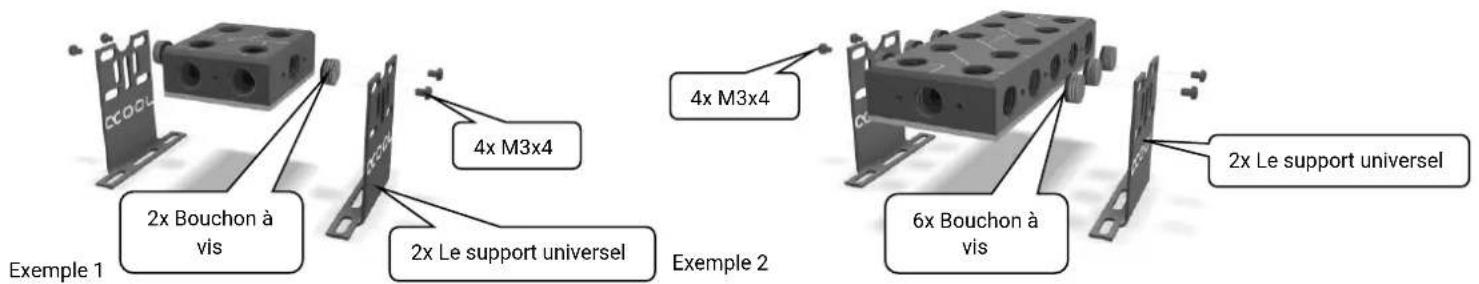

Exemple 1 2x Bouchon à vis 4x M3x4 2x Le support universel 4x M3x4 Exemple 2 6x Bouchon à vis 2x Le support universel

Utilisez l'outil de bouchage à vis

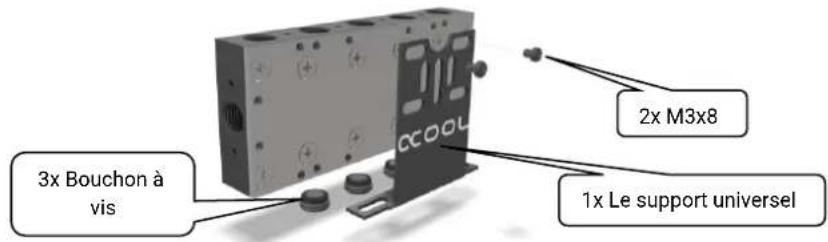

3x Bouchon à vis 2x M3x8 1x Le support universel

Exemple 3

Avant de le faire, fermez toutes les connexions qui sont couvertes. Monter les supports dans un espace libre sur le panneau de brassage.

Français Alphacool ES Distro Plate C2 / C3 / C5 Alphacool International GmbH

Il existe de nombreuses configurations possibles. Dans les pages suivantes, nous vous présentons quelques exemples.

Example 1 Page 10 - 11

Exemple 1 - Une plaque Distro C3 Alphacool ES entièrement assemblée

Utilisez l'outil de bouchage à vis

Dans cet exemple, l'entrée et la sortie se trouvent sur les côtés avant de la plaque de distribution C3 de l'Alphacool ES. La pompe avec le vase d'expansion est connectée ici. Les différents composants tels que le refroidisseur et le radiateur sont connectés ici par l'intermédiaire de la plaque de distribution Alphacool ES. Notez qu'une OUT doit toujours être connectée à une IN pour former un circuit d'eau.

Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Français

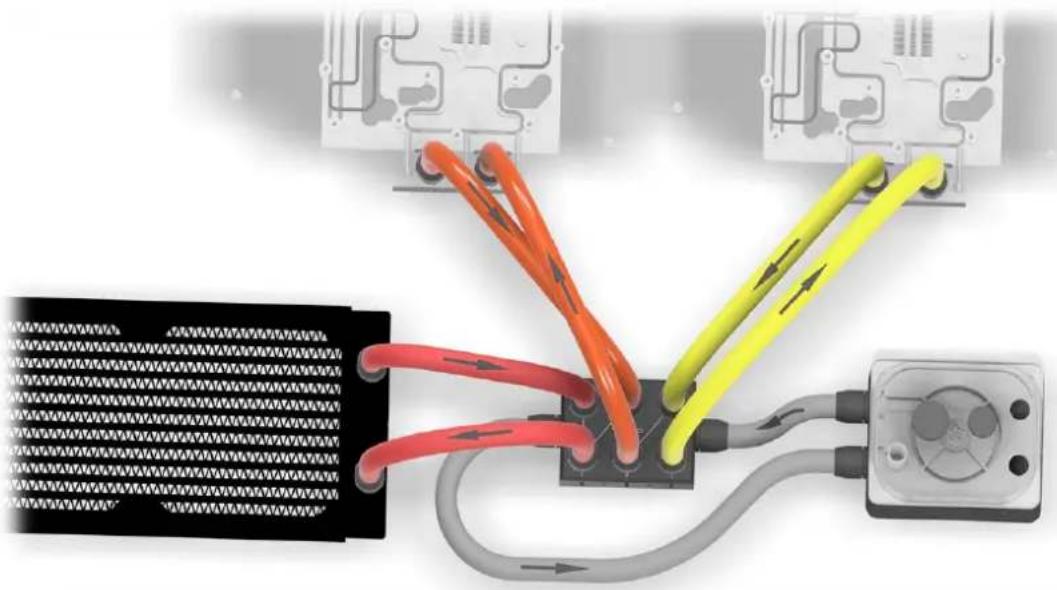

Exemple 2 - Alphacool ES Distro Plate C3 avec connexions latérales

Utilisez l'outil de bouchage à vis

Dans cet exemple, le refroidisseur de l'unité centrale des cartes graphiques et la pompe avec réservoir d'expansion sont connectés sur le côté de la plaque Distro C3 de l'Alphacool ES. Voici comment le flux d'eau est dirigé.

Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Français

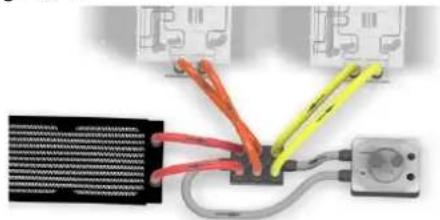

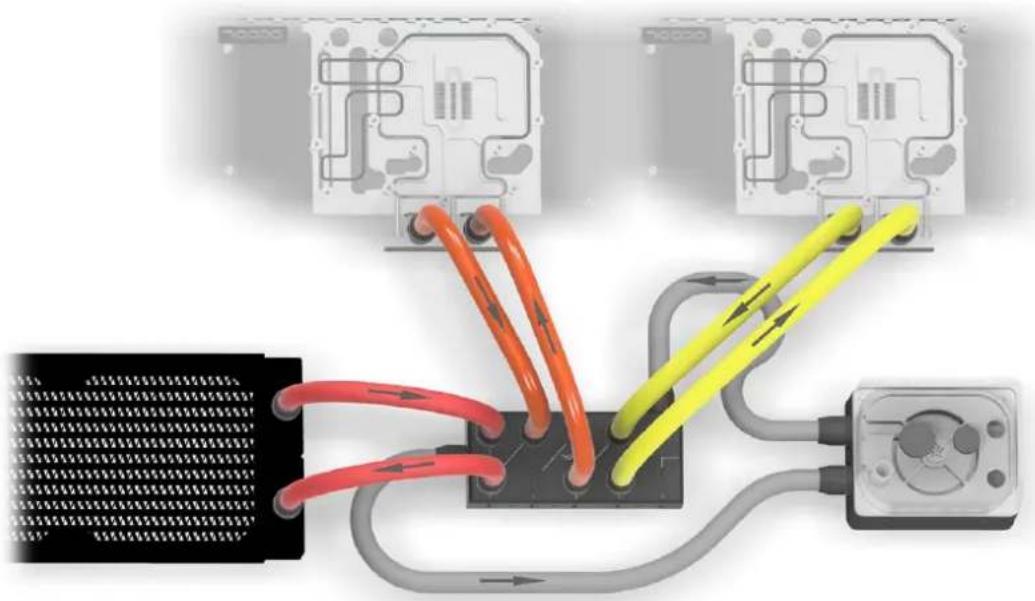

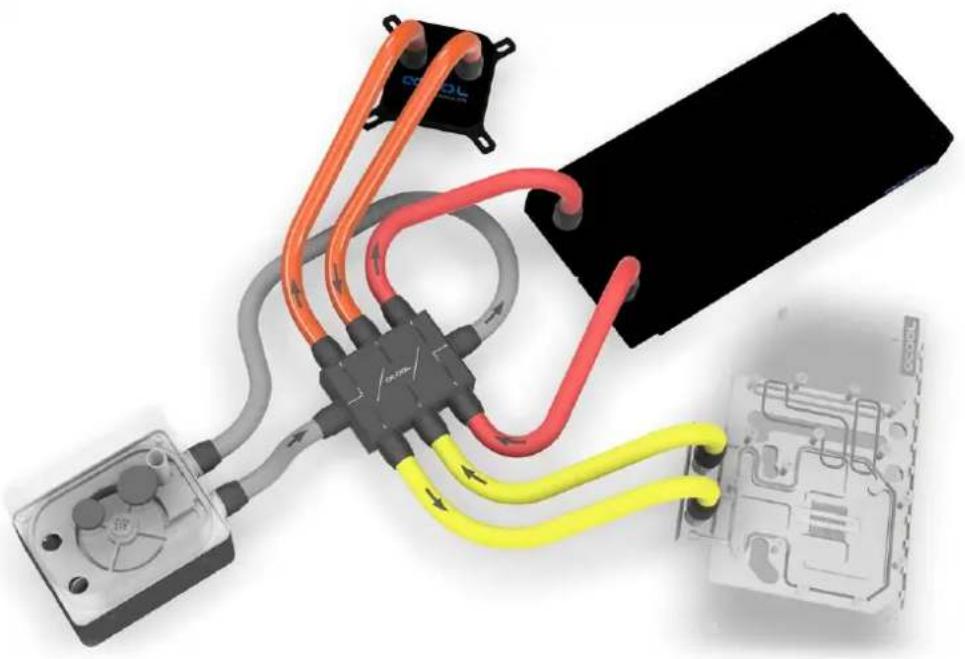

Exemple 3 - Trois composants sur la plaque de distribution Alphacool ES C5

Utilisez l'outil de bouchage à vis

Dans cet exemple, IN et OUT se trouvent sur les faces avant de la plaque de distribution Alphacool ES C5. Les trois composants peuvent être des refroidisseurs, des pompes ou des radiateurs. ATTENTION : Dans cette configuration, deux espaces restent inutilisés. Notez qu'une OUT doit toujours être connectée à une IN pour former un circuit d'eau.

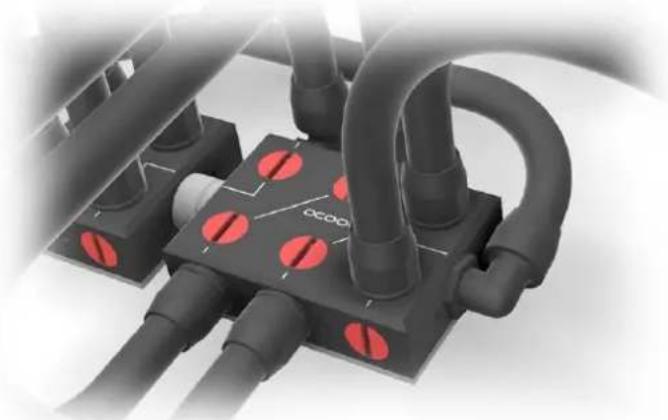

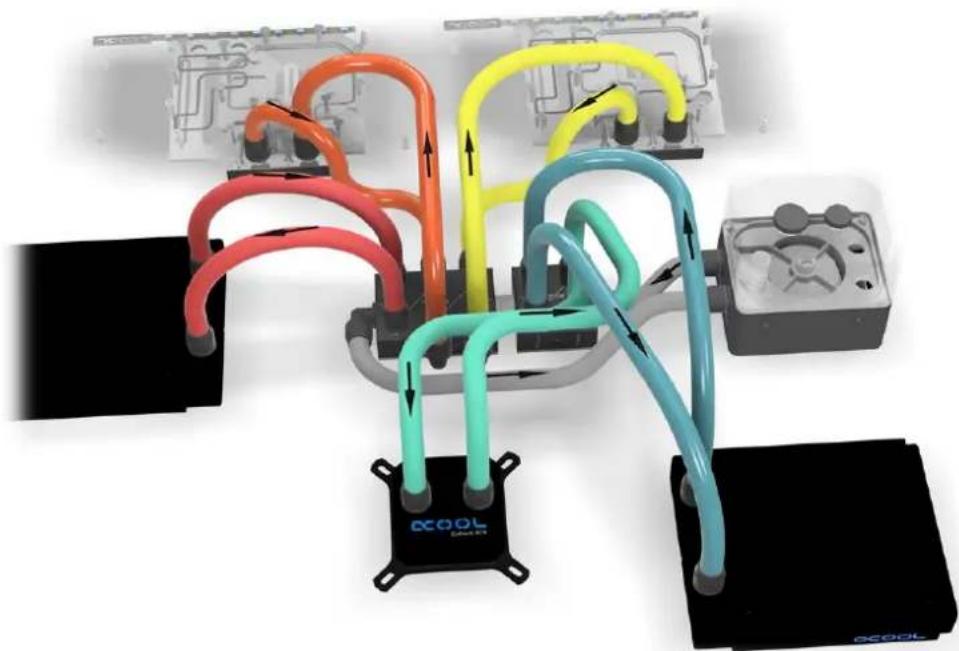

Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Français Exemple 4 - 2 Alphacool ES Distro Plate en série

Utilisez l'outil de bouchage à vis

Dans cet exemple, les cartes graphiques sont connectées sur le côté de l'Alphacool ES Distro Plate C3. Et deux composants sont connectés à une Alphacool ES Distro Plate C2. Les deux plaques de distribution Alphacool ES sont connectées à un double mamelon Alphacool HF G1/4 AG à G1/4 AG.

Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Français

Mise en œuvre

Vérifiez toutes les connexions. Les connexions non utilisées doivent être fermées avec un bouchon à vis.

Nous recommandons de n'utiliser que des liquides de refroidissement clairs issus de notre propre production (CKC ou eau glacée Crystal - pas d'UV !) ou de l'eau pure distillée ou filtrée par osmose.
