BEDIENUNGSANLEITUNG ES Distro Plate C5 Alphacool
Sicherheitshinweise....3
Montage Material....3
Technische Details 4
Funktion 5
Montage 6
Montage mit Klettband....6
Montage an einem Lüfterplatz 7
Montage an der Universalhalterung 8
Anschließen des Patchpanels....9
Inbetriebnahme 18
English 19
Lesen Sie die Sicherheitshinweise, bevor Sie mit der Installation beginnen.
Montage Material
| Alphacool ES Distro Plate C2Alphacool ES Distro Plate C3 | ![]() | ![]() | ![]() | ![]() | ![]() | |
| 1x Klettband | 2x Universalhalter | 4x M3x8 | 4x M3x4 | Verschlussschraube4x bei Alphacool ES Distro Plate C26x bei Alphacool ES Distro Plate C310x bei Alphacool ES Distro Plate C5 | ||
| Alphacool ES Distro Plate C5 | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
| 2x Halter für Lüfterlöcher | 2x Universalhalter | 4x M3x8 | 4x M3x4 | 4x M3 Mutter | 12x Verschlussschraube | |
Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Deutsch
Technische Details

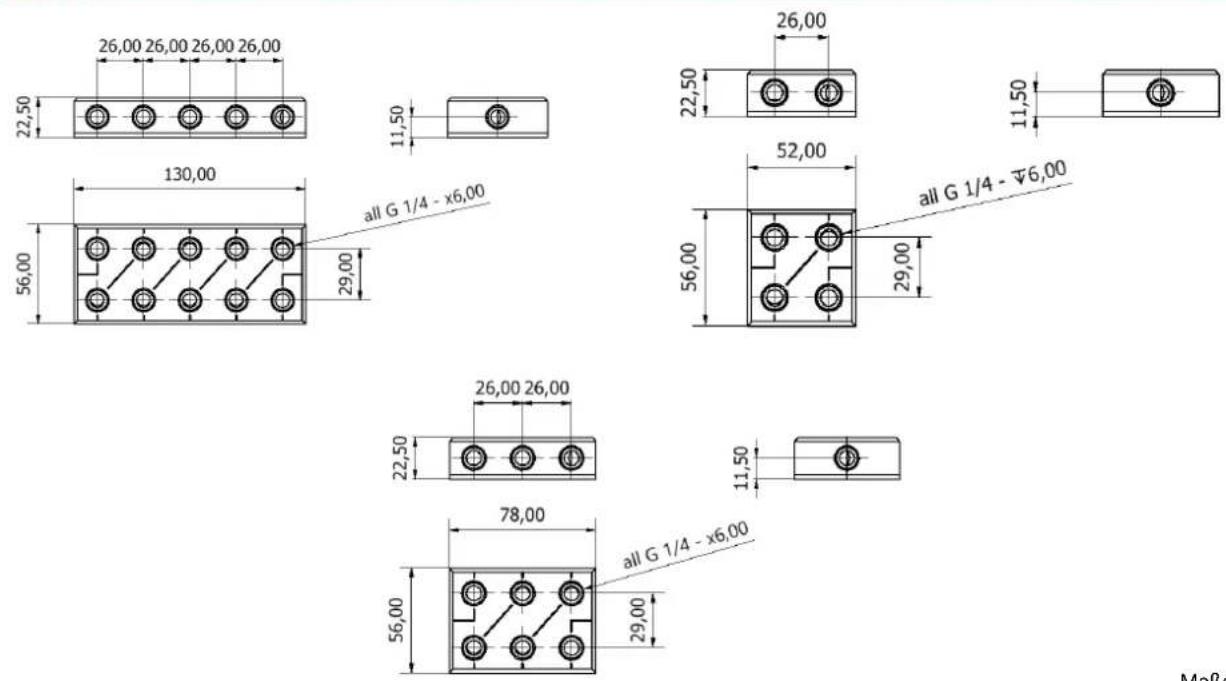

Maße in Millimeter
Deutsch Alphacool ES Distro Plate C2 / C3 / C5 Alphacool International GmbH
Funktion
Hilfslinien auf dem Patch-Panel erleichtern das Nachvollziehen des Wasserflusses. Die hier rot markierten Anschlüsse können jeweils als IN oder OUT verwendet werden.

An den Stirnseiten sind drei Anschlüsse zusammengefasst.
Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Deutsch
Montage

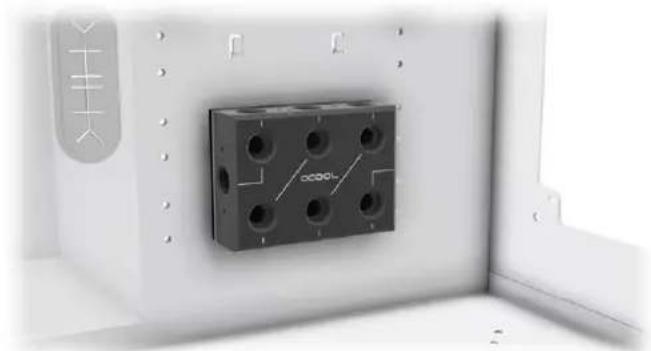

Montage mit Klettband
1.

Entfernen sie die Schutzfolie des Klettbandes auf einer Seite. Berühren sie nicht die Klebefläche. Der Kleber lässt sich nur schwer entfernten.
2.

Kleben sie das Klettband auf die Alphacool ES Distro Plate
3.

Entfernen sie nun die zweite Schutzfolien.
4.

Kleben die die Alphacool ES Distro Plate an einen freien Platz im Gehäuse.
Deutsch Alphacool ES Distro Plate C2 / C3 / C5 Alphacool International GmbH Montage an einem Lüfter Platz


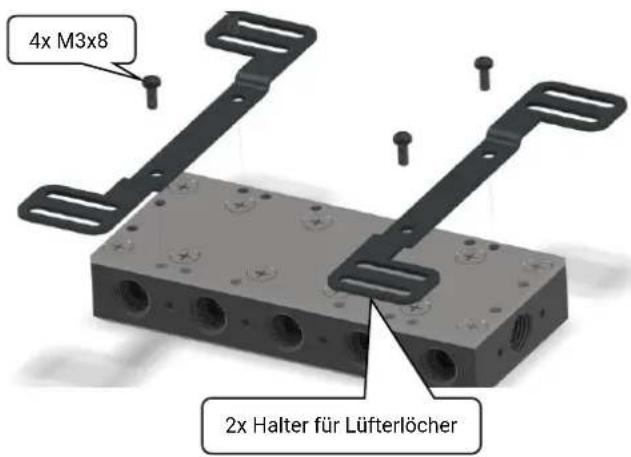

4x M3x8 2x Halter für LüfterlöcherSchrauben sie die beiden Halter an den Verteiler. Am Halter sind Langlöcher vorhanden, um bei der Montage eine gewisse Flexibilität zu gewährleisten.


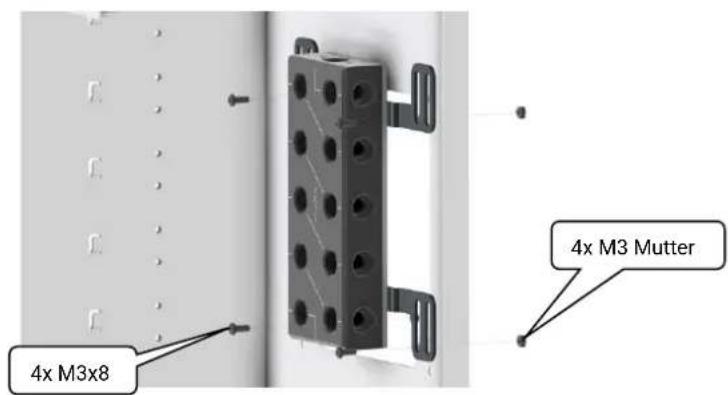

4x M3x8 4x M3 MutterMontieren sie nun das Patchpanel mit der Halterung an ein Lüfterplatz. Das Patchpanel kann auch direkt an einem Lüfter oder Radiator montiert werden.
Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Deutsch
Montage an der Universalhalterung


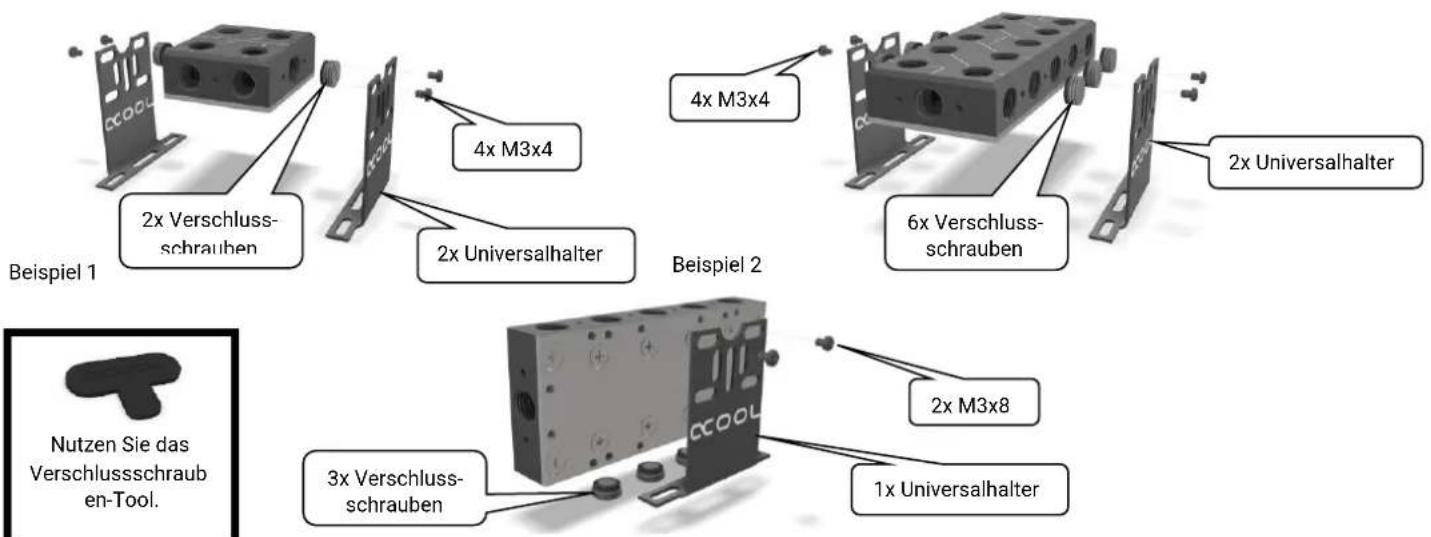

Beispiel 1 2x Verschluss- schrauben 4x M3x4 2x Universalhalter 4x M3x4 6x Verschluss- schrauben 2x Universalhalter Beispiel 2 Nutzen Sie das Verschlussschraub en-Tool. 3x Verschluss- schrauben 2x M3x8 1x UniversalhalterBeispiel 3
Verschließen sie vorher alle Anschlüsse die verdeckt werden. Montieren sie die Halter an einen freien Platz am Patchpanel.
Deutsch Alphacool ES Distro Plate C2 / C3 / C5 Alphacool International GmbH
Anschließen des Patchpanels
Es gibt eine Vielzahl von Verschlauchungsmöglichkeiten. Auf den nächsten Seiten zeigen wir ihnen einige Beispiele.
Beispiel 1 Seite 10 - 11

Beispiel 3 Seite 14 - 15

Beispiel 2 Seite 12 - 13

Beispiel 4 Seite 16 - 17

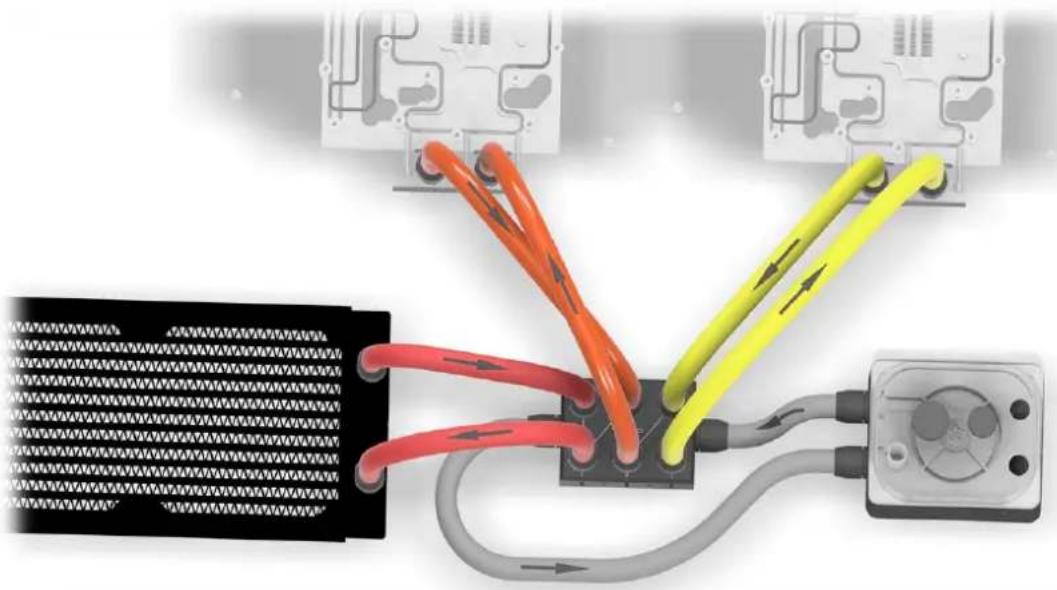

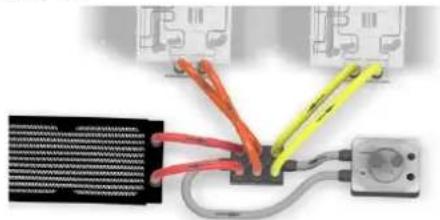

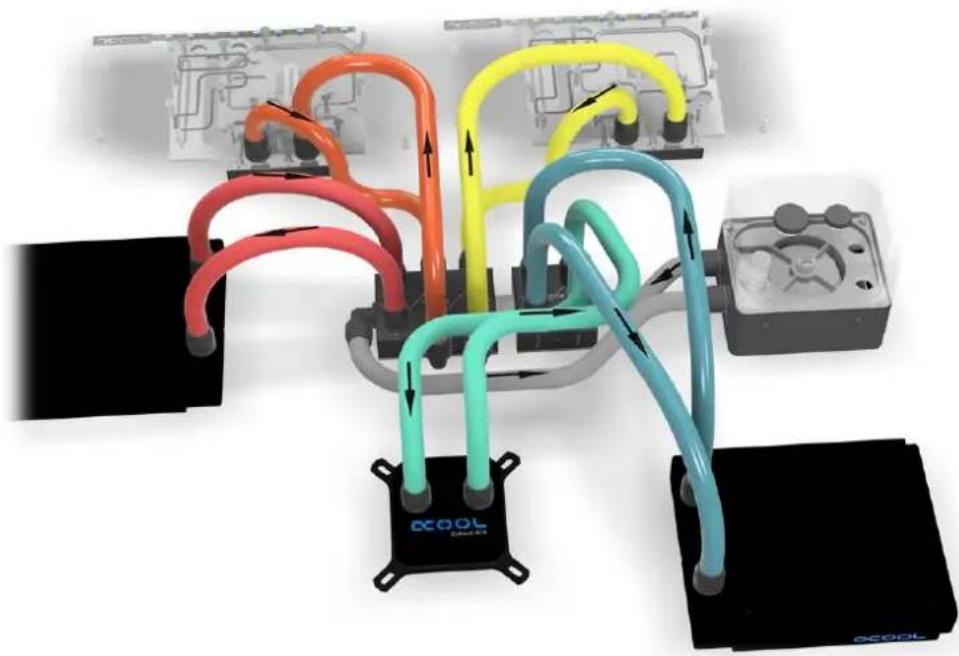

Beispiel 1 - Eine vollbestückte Alphacool ES Distro Plate C3


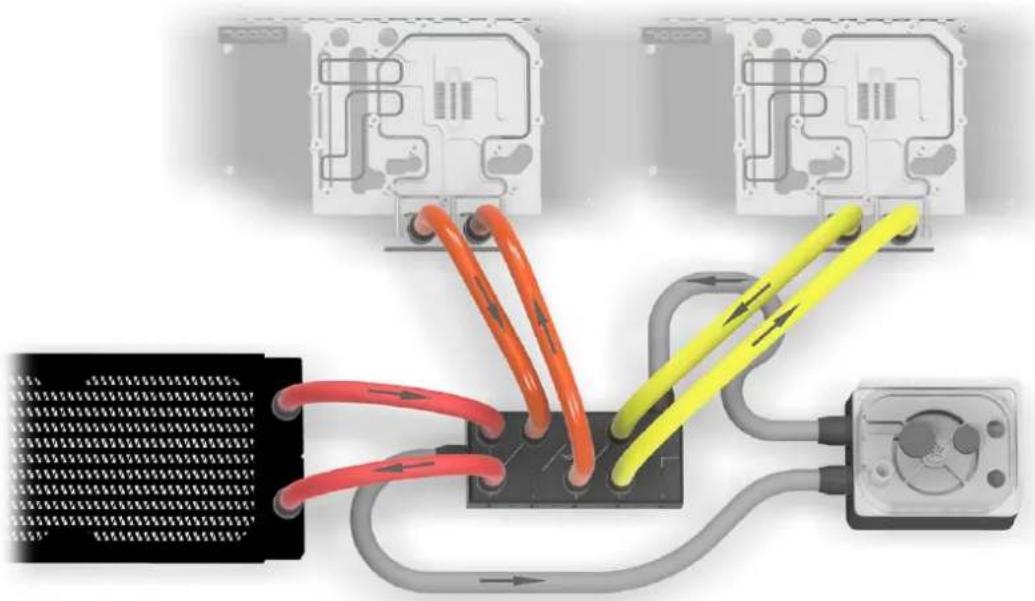

Nutzen Sie das Verschlussschraub en-Tool.IN und OUT ist bei diesem Beispiel an den Stirnseiten des Patchpanels. Dort ist die Pumpe mit Ausgleichsbehälter angeschlossen. Die einzelnen Komponenten wie z.B. Kühler und der Radiator sind hier über die Alphacool ES Distro Plate angeschlossen. Achten Sie darauf, dass ein OUT immer mit einem IN verbunden werden muss, um einen Wasserkreislauf zu bilden.
Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Deutsch
Beispiel 2 – Alphacool ES Distro Plate C3 mit seitlichen Anschlüssen
Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Deutsch
Beispiel 3 – Drei Komponenten an der Alphacool ES Distro Plate C5


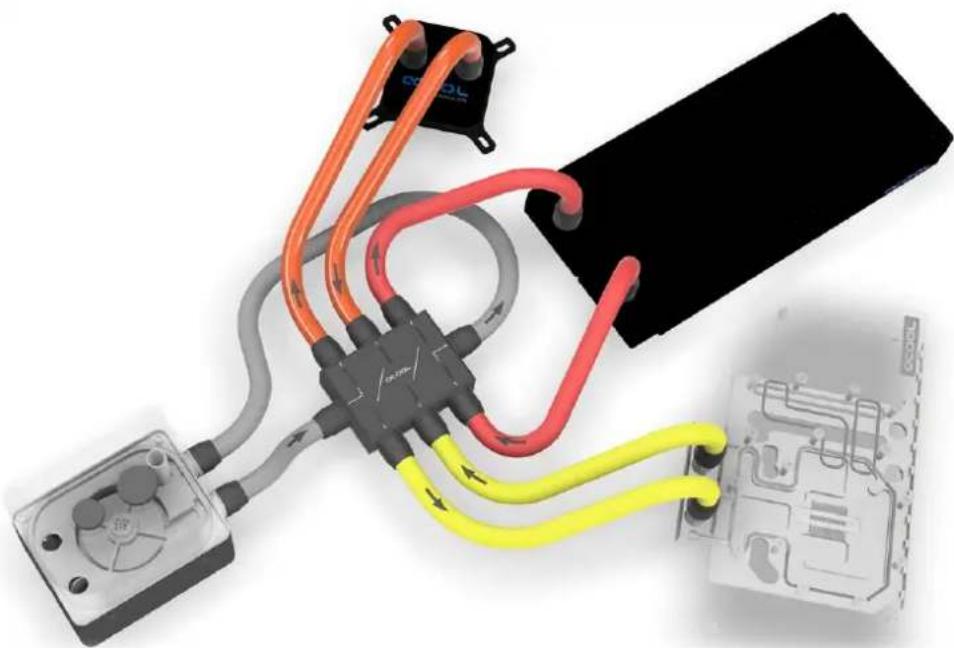

Nutzen Sie das Verschlussschraub en-Tool.IN und OUT ist bei diesem Beispiel an den Stirnseiten des Patchpanels. Die Drei Komponenten können aus Kühlern, Pumpen oder Radiatoren bestehen. ACHTUNG: Bei dieser Konfiguration bleiben zwei Plätze ungenutzt. Achten sie dabei darauf, dass ein OUT immer mit einem IN verbunden werden muss um einen Wasserkreislauf zu bilden.
Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Deutsch
Beispiel 4 – 2 Alphacool ES Distro Plate in Reihe
Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Deutsch
Inbetriebnahme

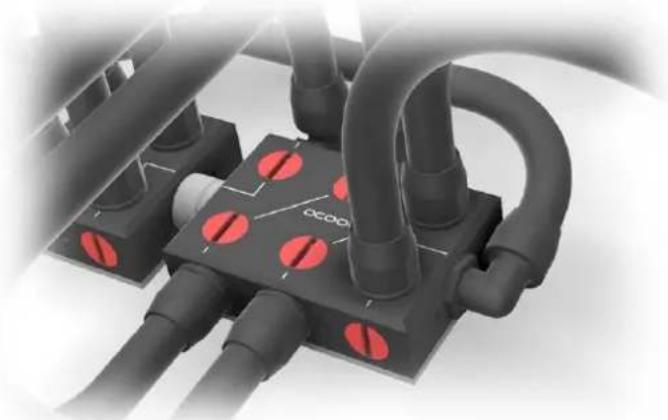

Kontrollieren sie alle Anschlüsse. Nicht verwendete Anschlüsse müssen mit einer Verschlussschraube, hier im Bild rot dargestellt, verschlossen sein.
Wir empfehlen ausschließlich klare Kühflüssigkeiten aus unserer eigenen Produktion (CKC, Tec Protect oder Eiswasser Crystal keine UV Flüsigkeit!) oder reines destilliertes bzw. Osmose-gefiltertes Wasser.
