ES Distro Plate C2 - Flüssigkeitskühler für Computer Alphacool - Kostenlose Bedienungsanleitung

Marke	Alphacool
Modell	ES Distro Plate C2
Produkttyp	Verteilerplatte für Flüssigkeitskühler
Abmessungen (L x H x T)	120 x 80 x 30 mm
Gewicht	ca. 200 g
Material	Acryl und Aluminium
Anschlüsse	4x G1/4
Lieferumfang	1 Verteilerplatte, 1 doppelseitiges Klebeband, 2 Universalhalterungen, 4x M3x8 Schrauben, 4x M3x4 Schrauben, 4 Verschlussschrauben
Hauptfunktion	Wasserverteilung zwischen den Komponenten des Kühlkreislaufs
Kompatibilität	PC-Wasserkühlungskreisläufe mit G1/4 Anschlüssen
Betriebstemperatur	0 bis 50 °C
Maximaler Druck	1 bar
Empfohlener Wasserdurchfluss	60-120 L/h
Montage	Montage mit Klebeband, auf Lüfter oder Universalhalterung
Empfohlene Kühlflüssigkeit	Destilliertes Wasser, entmineralisiertes Wasser oder klare Alphacool Flüssigkeit (CKC oder Crystal Ice Water)
Wartung	Regelmäßig die Dichtheit der Verbindungen prüfen
Reinigung	Ein weiches, trockenes Tuch verwenden; keine aggressiven Reinigungsmittel verwenden
Sicherheit	Vor der Montage die Sicherheitshinweise sorgfältig lesen
Ersatzteile erhältlich	Verschlussschrauben, Schrauben, Halterungen, Klebeband
Reparierbarkeit	Austausch von Dichtungen und Anschlüssen möglich
Garantie	2 Jahre (je nach Händler)

Häufig gestellte Fragen - ES Distro Plate C2 Alphacool

Wie installiere ich die Alphacool ES Distro Plate C2 Verteilerplatte?

Die Installation kann auf drei Arten erfolgen: mit dem mitgelieferten doppelseitigen Klebeband, durch Verschraubung an einem Lüfterplatz mit den Halterungen oder mit den Universalhalterungen. Stellen Sie sicher, dass nicht verwendete Anschlüsse mit den Verschlussschrauben verschlossen sind.

Welche Werkzeuge werden für die Installation benötigt?

Ein Kreuzschlitzschraubendreher für die M3 Schrauben ist ausreichend. Bei Verwendung des Klebebands ist kein Werkzeug erforderlich.

Kann ich jede beliebige Kühlflüssigkeit verwenden?

Es wird empfohlen, destilliertes Wasser, entmineralisiertes Wasser oder klare Kühlflüssigkeiten wie die von Alphacool (CKC oder Crystal Ice Water) zu verwenden. Vermeiden Sie UV- oder farbige Flüssigkeiten, die die Platte verstopfen könnten.

Wie reinige ich die Distro Plate C2?

Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Bei Flecken reicht etwas destilliertes Wasser. Verwenden Sie niemals aggressive Chemikalien oder Alkohol.

Was sind die genauen Maße der ES Distro Plate C2?

Die ungefähren Maße betragen 120 mm Länge, 80 mm Höhe und 30 mm Tiefe. Das Gewicht beträgt ca. 200 Gramm.

Ist die Platte mit G1/4 Anschlüssen kompatibel?

Ja, die vier Anschlüsse verwenden das Standard-G1/4 Gewinde. Sie können Anschlüsse, Ventile oder Verschlussschrauben dieser Größe anschließen.

Wie viele Komponenten kann ich an die ES Distro Plate C2 anschließen?

Die C2-Platte verfügt über vier Anschlüsse, die in zwei Gruppen (zwei Paare) unterteilt sind. Sie können bis zu zwei Komponenten (z.B. CPU und GPU) anschließen, indem Sie für jede einen Ein- und Auslass konfigurieren.

Wie verschließe ich ungenutzte Anschlüsse?

Verwenden Sie die im Lieferumfang enthaltenen Verschlussschrauben. Schrauben Sie diese fest von Hand auf die nicht verwendeten Anschlüsse, um Lecks zu vermeiden.

Verfügt die Platte über eine LED-Beleuchtungsfunktion?

Nein, die ES Distro Plate C2 verfügt über keine integrierte Beleuchtung. Sie ist ausschließlich für die Wasserverteilung ausgelegt.

Was tun bei einem Leck?

Stoppen Sie sofort die Pumpe und überprüfen Sie alle Verbindungen. Stellen Sie sicher, dass die Verschlussschrauben fest angezogen sind und die Dichtungen richtig sitzen. Wenn das Leck weiterhin besteht, kontaktieren Sie den Alphacool Kundendienst.

BEDIENUNGSANLEITUNG ES Distro Plate C2 Alphacool

Deutsch. 3
Sicherheitshinweise 3
Montage Material 3
Technische Details 4
Funktion 5
Montage 6
Montage mit Klettband 6
Montage an einem Lüfterplatz 7
Montage an der Universalhalterung 8
Anschlieben des Patchpanels 9
Inbetriebnahme 18
English 19
Safety Instructions 19
Assembly Material 19
Technical details 20
Funktion 21
Assembly 22

Lesen Sie die Sicherheitschinweise, bevor Sie mit der Installation beginnen.

Montage Material

Alphacool ES Distro Plate C2 Alphacool ES Distro Plate C3	1x Klettband	2x Universalhalter	4x M3x8	4x M3x4	Verschlusssschaube 4x bei Alphacool ES Distro Plate C2 6x bei Alphacool ES Distro Plate C3 10x bei Alphacool ES Distro Plate C5
Alphacool ES Distro Plate C5	2x Halter für Lüfterlächer	2x Universalhalter	4x M3x8	4x M3x4	4x M3 Mutter 12x Verschlusssschaube

Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Deutsch

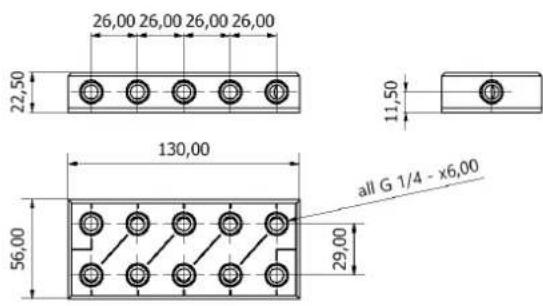

Technische Details

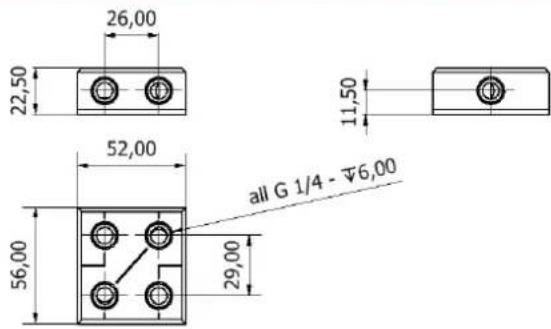

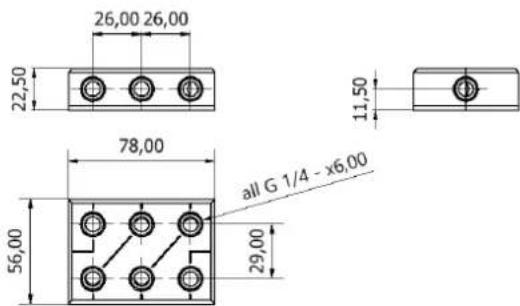

MaBe in Millimeter

Funktion

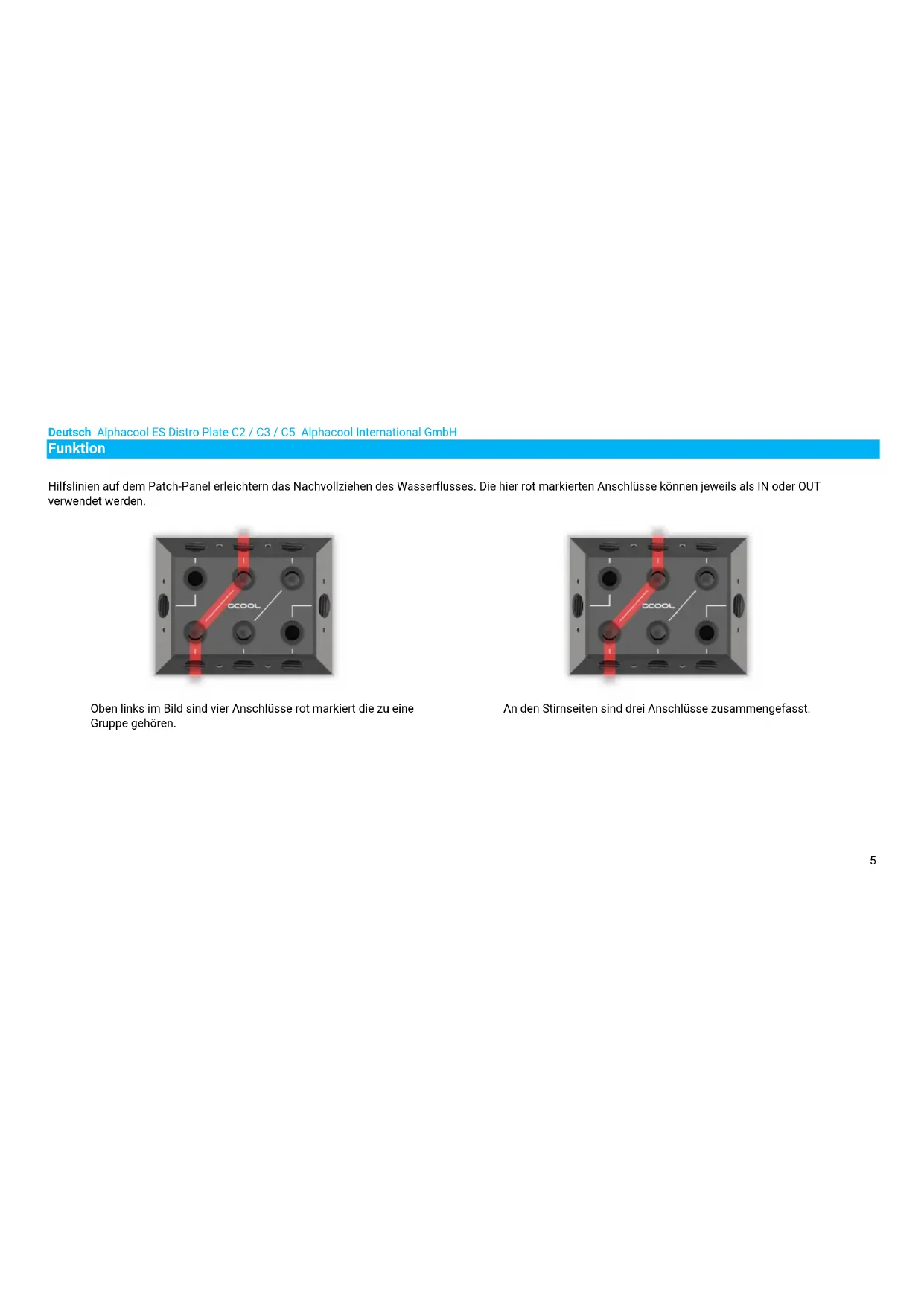

Hilfslinien auf dem Patch-Panel erleichtern das Nachvollziehen des Wasserflusses. Die hier rot markierten Anschlisse konnen jeweils als IN oder OUT verwendet werden.

Oben links im Bild sind vier Anschlüsse rot markiert die zu eine Gruppe gehoren.

An den Stirnseiten sind drei Anschlüsse zusammengefasst.

Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Deutsch

Montage

Montage mit Klettband

1.

Entfernen sie die Schutzfolie des Klettbandes auf einer Seite. Berühren sie nicht die Klebefläche. Der Kleber lasst sich nur schwer halten.

2.

Kleben sie das Klettband auf die Alphacool ES Distro Plate

3.

Entfernen sie nun die zweite Schutzfolien.

4.

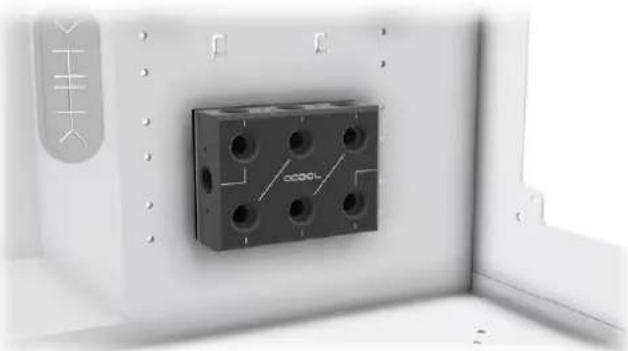

Kleben die die Alphacool ES Distro Plate an einen freien Platz im Gehäuse.

Deutsch Alphacool ES Distro Plate C2 / C3 / C5 Alphacool International GmbH

Montage an einem Lüfter Platz

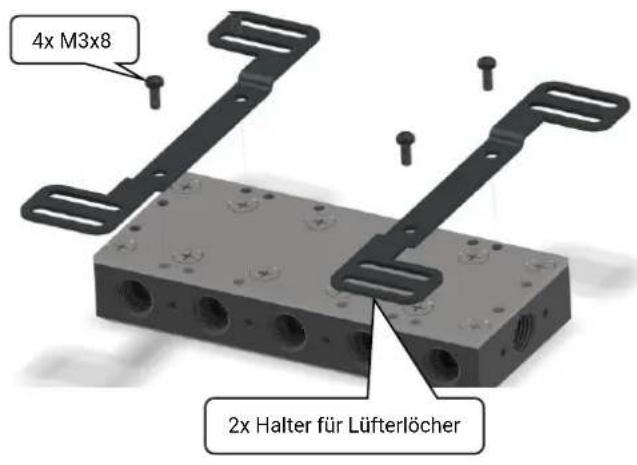

Schrauben sie die beiden Halter an den Verteiler. Am Halter sind Langlocher vorhanden, um bei der Montage eine gewisse Flexibilität zu gewährleisten.

Montieren sie nun das Patchpanel mit der Halterung an ein Lüfterplatz. Das

Patchpanel kann auch direkt an einem Lüfter oder Radiator montiert werden.

Montage an der Universalhalterung
Beispiel 3

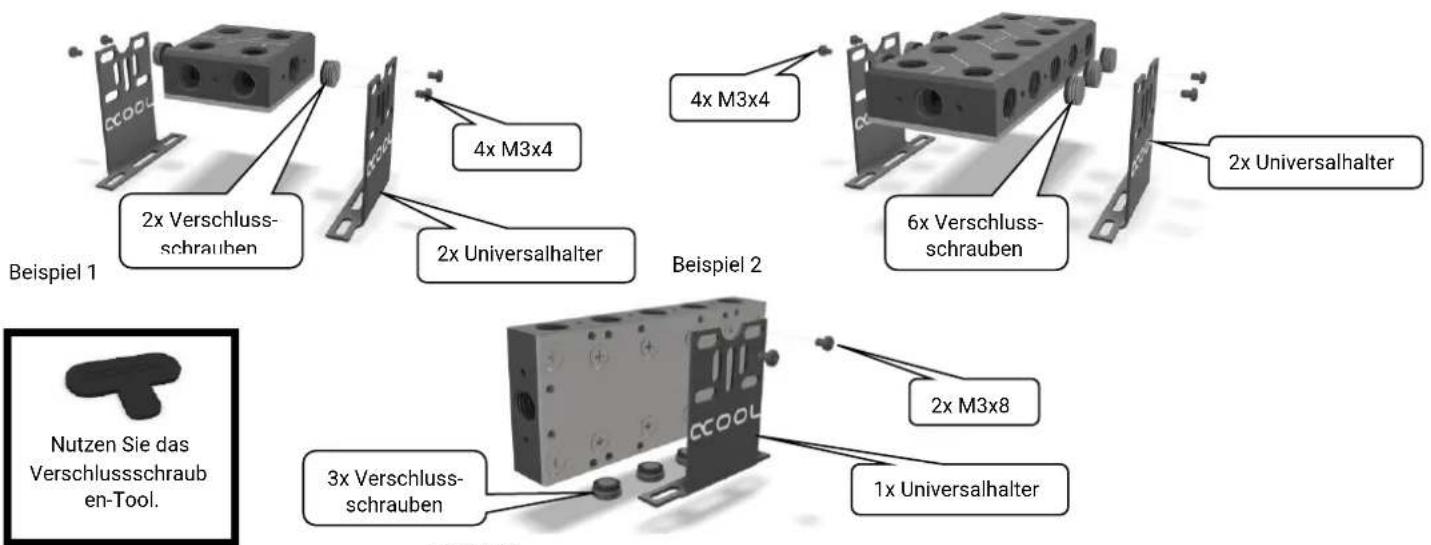

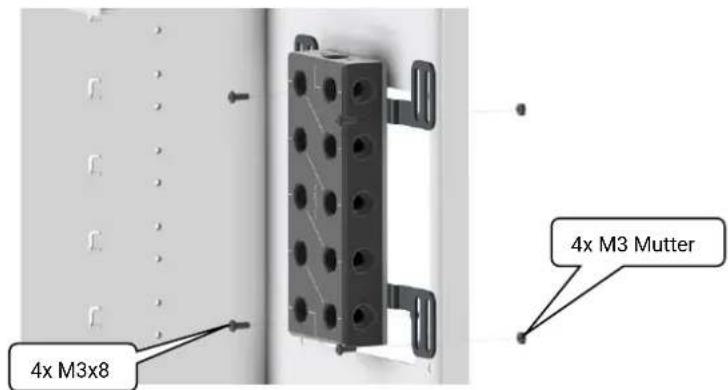

Verschlieben sie vorher alle Anschlus die verdeckt werden. Montieren sie die Halter an einen freien Platz am Patchpanel.

Deutsch Alphacool ES Distro Plate C2 / C3 / C5 Alphacool International GmbH

Anschlieben des Patchpanels

Es gibt eine Vielzahl von Verschlauchungsmöglichkeiten. Auf den nachsten Seiten zeigen wir ihren einige Beispiele.

Beispiel 1 Seite 10-11

Beispiel 3 Seite 14-15

Beispiel 2Seite12-13
Beispiel 4 Seite 16-17

Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Deutsch

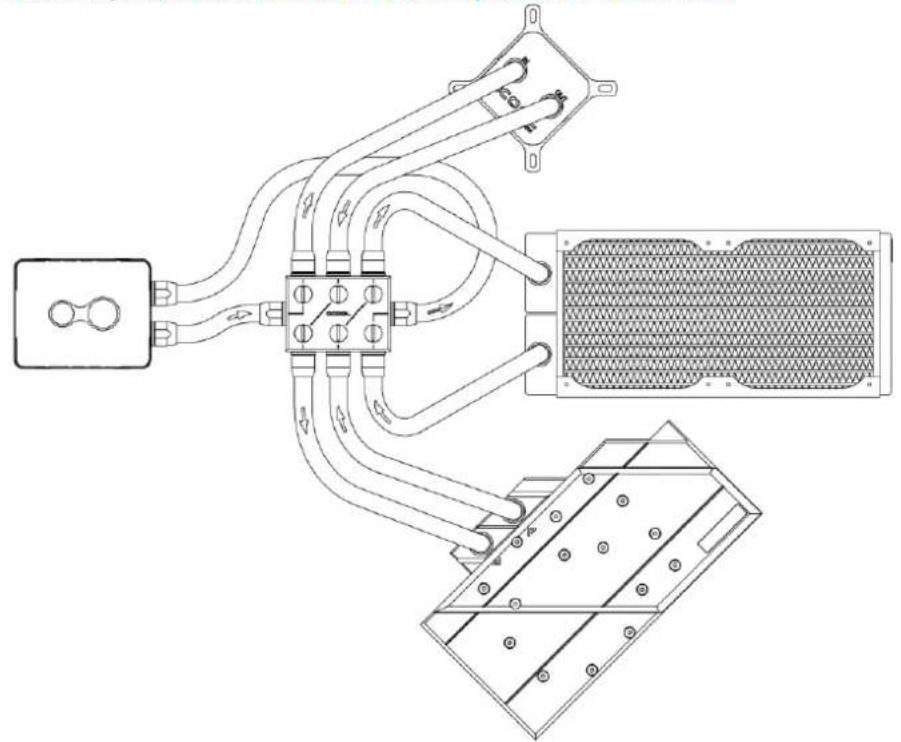

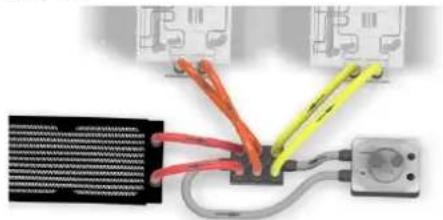

Beispiel 1 - Eine vollbestückte Alphacool ES Distro Plate C3

Deutsch Alphacool ES Distro Plate C2 / C3 / C5 Alphacool International GmbH

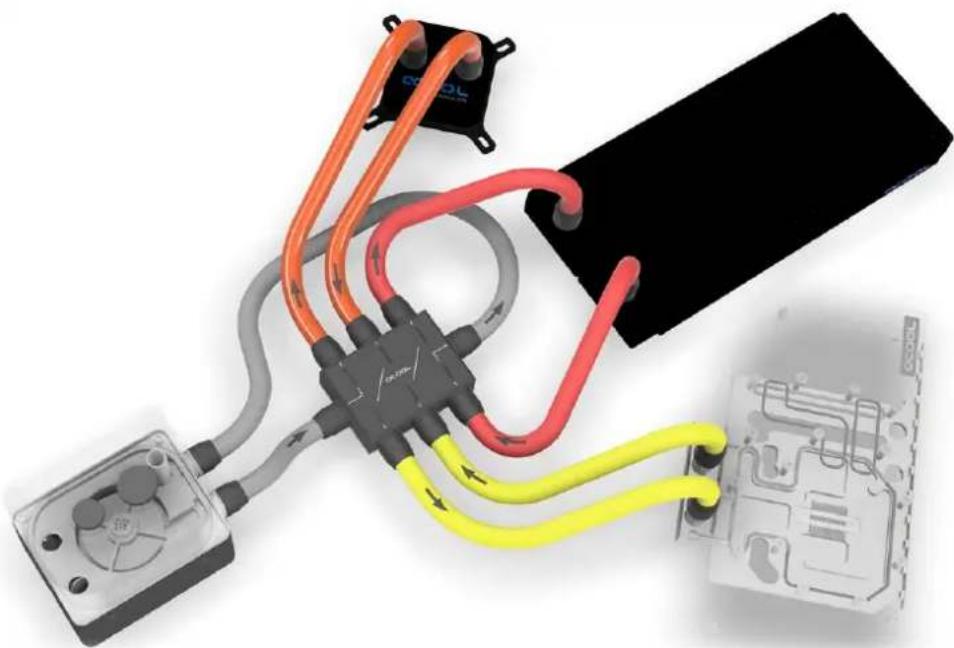

IN und OUT ist bei diesen Beispiel an den Stirnseiten des Patchpanels. Dort ist die Pumpe mit Ausgleichsbehälter angeschlossen. Die einzeln Komponenten wie z.B. Kühler und der Radiator sind hier über die Alphacool ES Distro Plate angeschlossen. Achten Sie daraufauf, dass ein OUT immer mit einem IN verbunden werden muss, um einen Wasserkreislauf zu bilden.

Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Deutsch

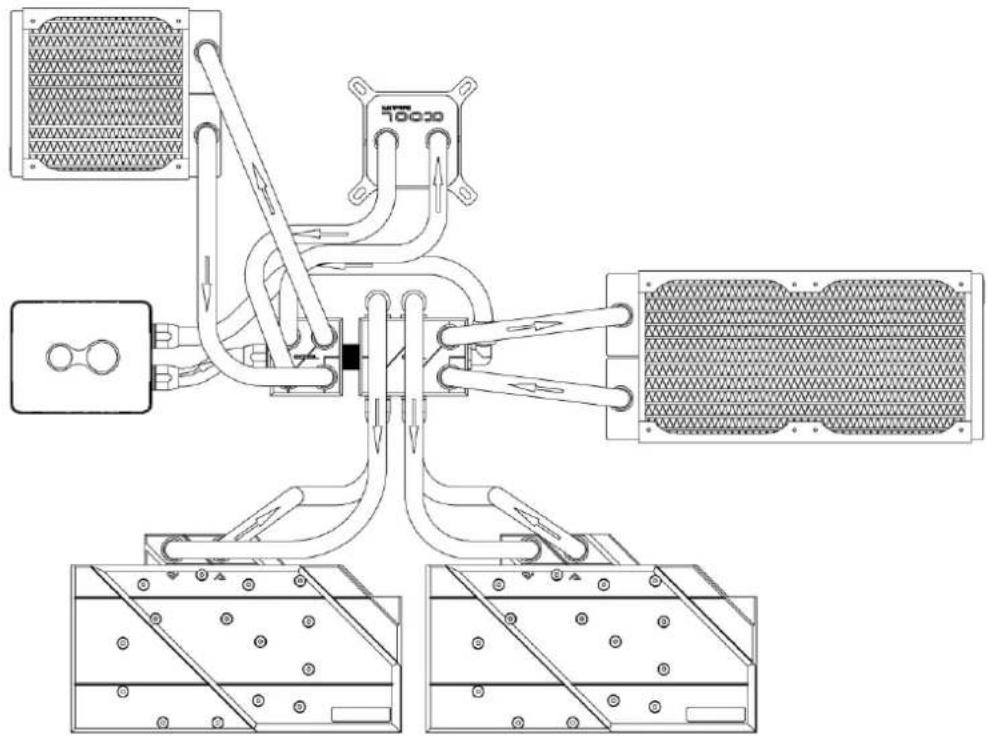

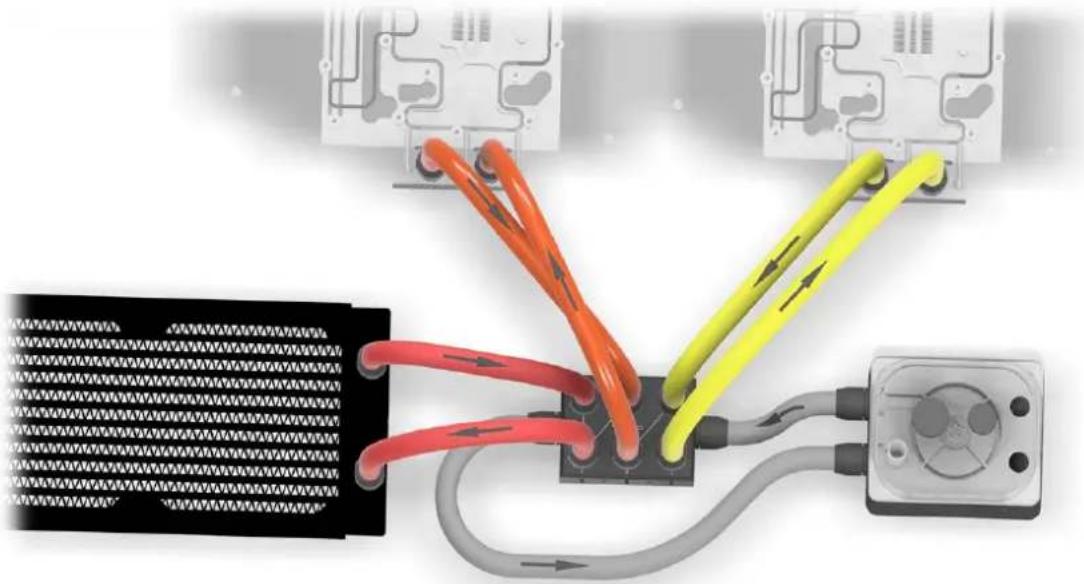

Beispiel 2 - Alphacool ES Distro Plate C3 mit seitlichen Anschlüssen

Deutsch Alphacool ES Distro Plate C2 / C3 / C5 Alphacool International GmbH

In thisem Beispiel sind die Grafikkarten CPU-Kühler und die Pumpe mit Ausgleichsbehälter seitlich an der Alphacool ES Distro Plate C3 angeschlossen.

Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Deutsch

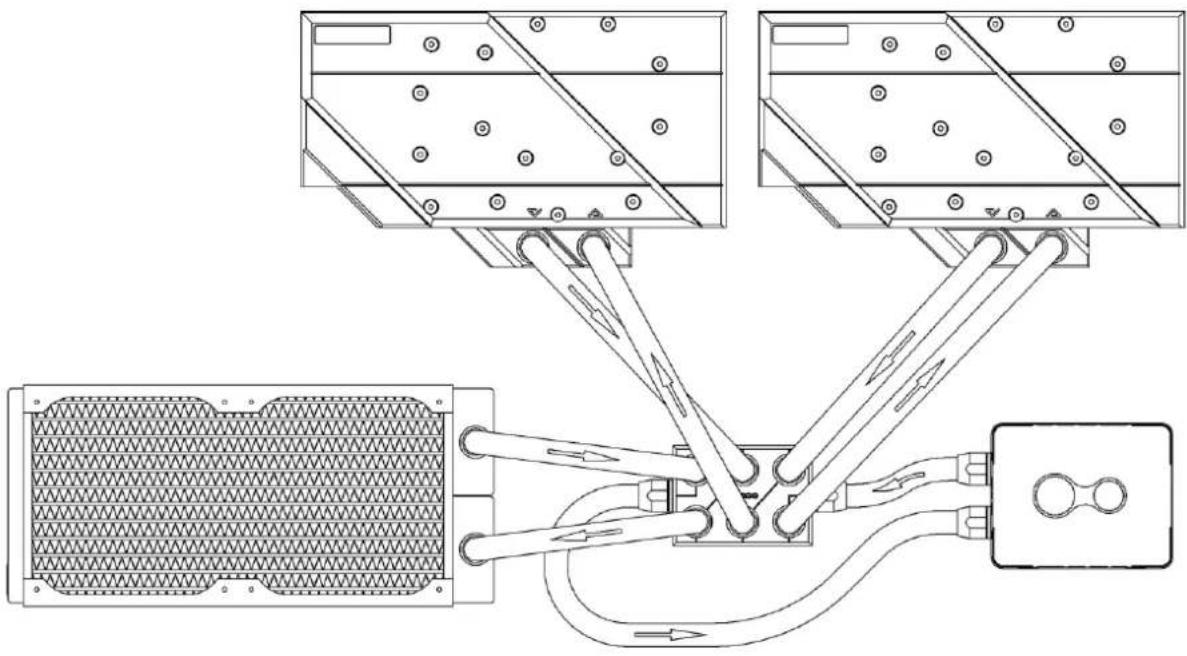

Beispiel 3 - Drei Komponenten an der Alphacool ES Distro Plate C5

Deutsch Alphacool ES Distro Plate C2 / C3 / C5 Alphacool International GmbH

IN und OUT ist bei thisem Beisiel an den Stirnseiten des Patchpanels. Die Drei Komponenten konnen aus Kuhlern, Pumpen oder Radiatoren bestehen.

ACHTUNG: Bei dieser Konfiguration bleiben zwei Plätze ungenutzt. Achten sie damit daraufuf, dass ein OUT immer mit einem IN verbunden werden muss um einen Wasserkreislauf zu bilden.

Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Deutsch

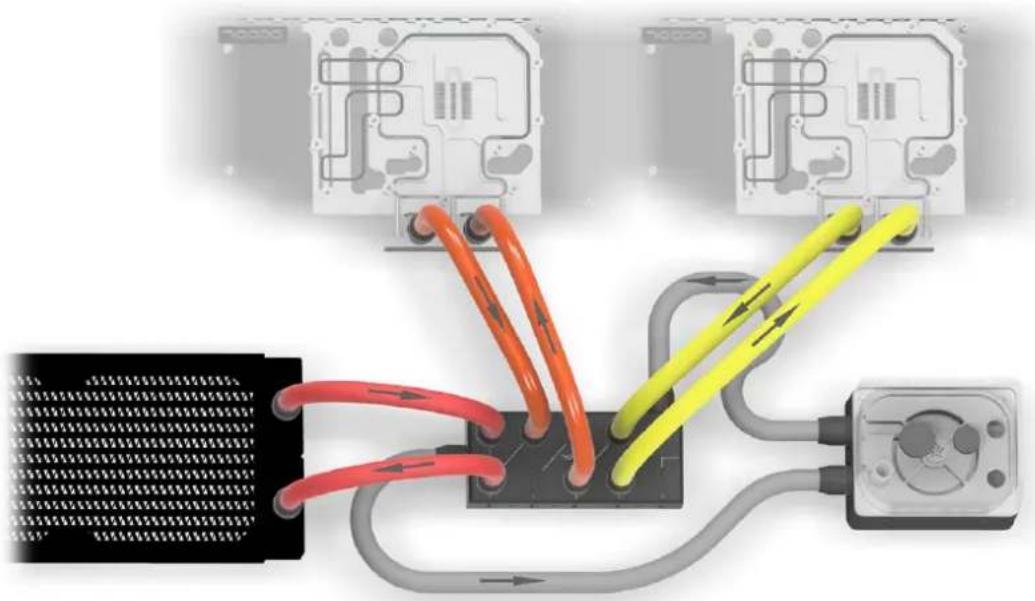

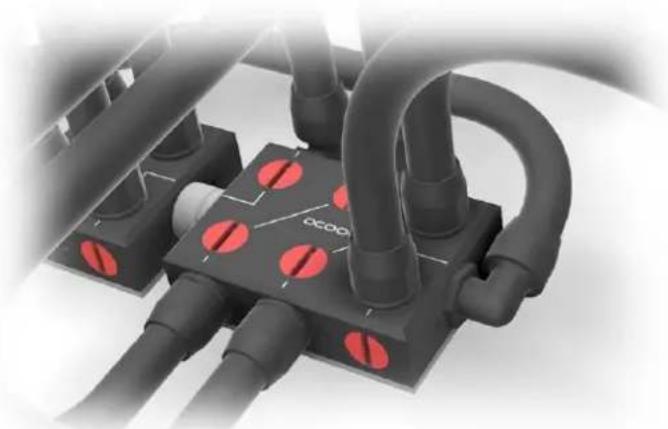

Beispiel 4 - 2 Alphacool ES Distro Plate in Reihe

Deutsch Alphacool ES Distro Plate C2 / C3 / C5 Alphacool International GmbH

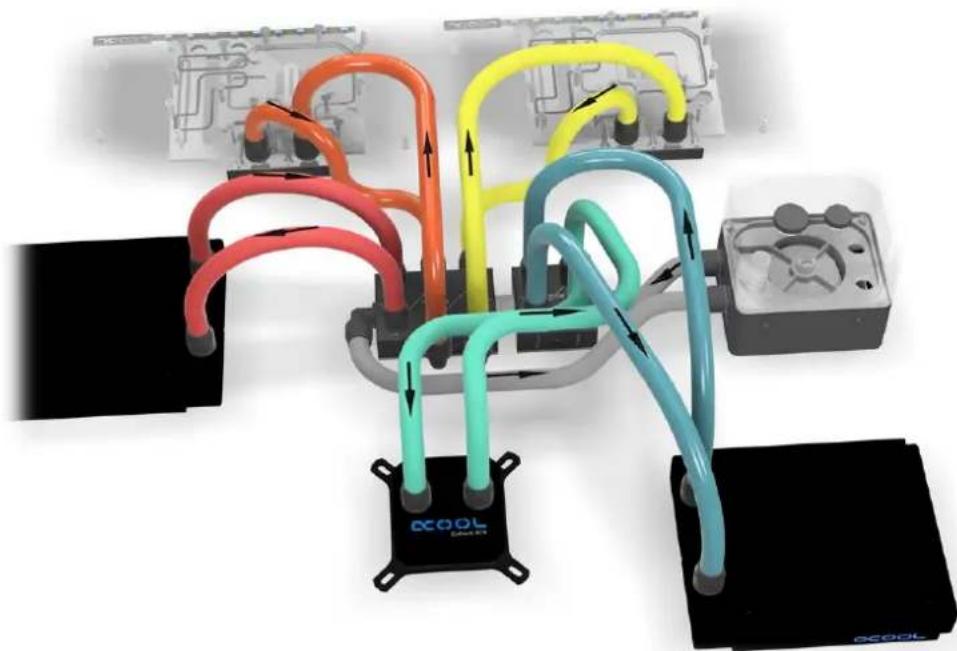

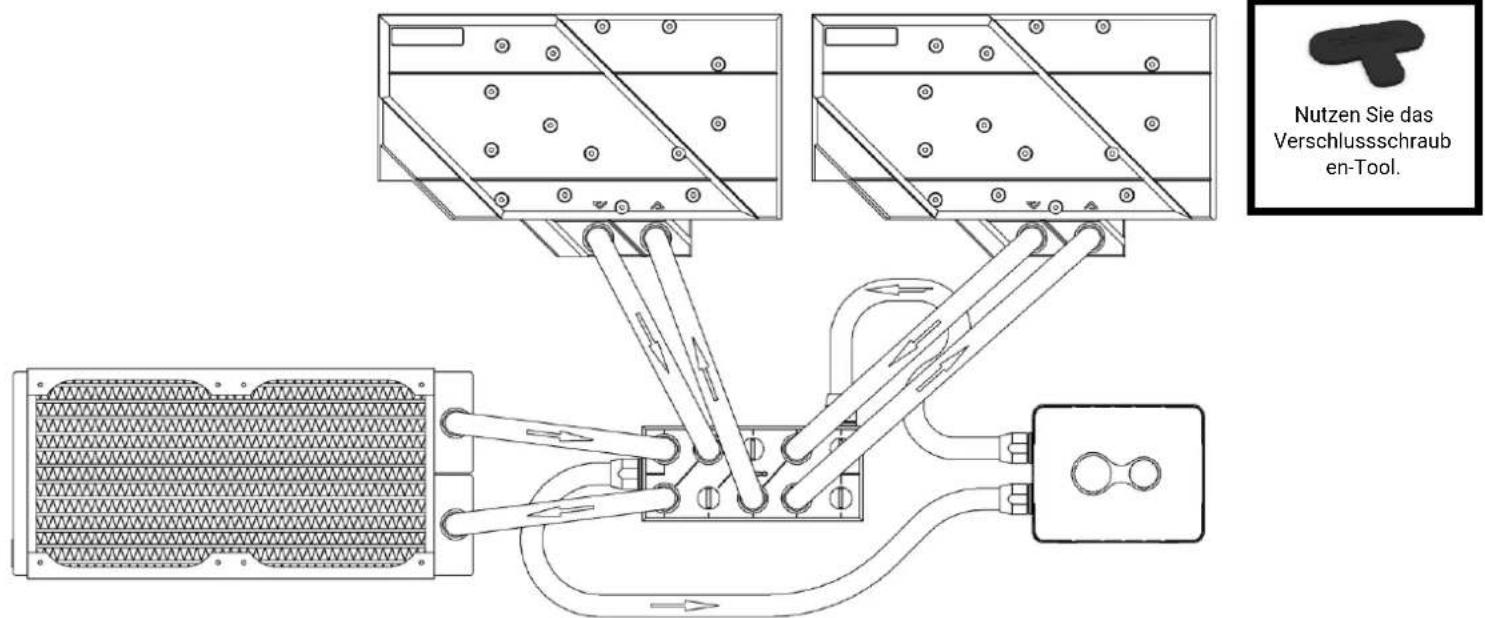

In thisem Beisiel sind die Grafikkarten seitlich an der Alphacool ES Distro Plate C3, und zwei Komponenten an einer Alphacool ES Distro Plate C2 angeschlüssen. Beide Alphacool ES Distro Plate sind mit einem drehbaren Alphacool Doppelnippel G1/4 AG auf G1/4 AG Verbunden

Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Deutsch

Inbetriebnahme

Kontrolieren sie alle Anschlüsse. Nicht verwendete Anschlüsse müssen mit einer Verschlusssschraube, hier im Bild rot dargestellt, verschlossen sein.

Wir empfehlen ausschlieBlich klare Kuhflusigkeiten aus unserer eigenen Produktion (CKC, Tec Protect oder Eiswasser Crystal keine UV Flusigkeit!) oder reines destilliertes bzw. Osmose-gefelteres Wasser.
