ES Distro Plate C2 - Refroidisseur liquide pour ordinateur Alphacool - Notice d'utilisation et mode d'emploi gratuit

Marque	Alphacool
Modèle	ES Distro Plate C2
Type de produit	Plaque de distribution pour refroidisseur liquide
Dimensions (L x H x P)	120 x 80 x 30 mm
Poids	Environ 200 g
Matériau	Acrylique et aluminium
Raccords	4x G1/4
Contenu de la livraison	1 plaque de distribution, 1 ruban adhésif double face, 2 supports universels, 4x vis M3x8, 4x vis M3x4, 4 bouchons à vis
Fonction principale	Distribution d'eau entre les composants du circuit de refroidissement
Compatibilité	Circuits de refroidissement liquide PC avec raccords G1/4
Température de fonctionnement	0 à 50 °C
Pression maximale	1 bar
Débit d'eau recommandé	60-120 L/h
Installation	Montage avec ruban adhésif, sur ventilateur ou support universel
Liquide de refroidissement recommandé	Eau distillée, eau déminéralisée ou liquide clair Alphacool (CKC ou eau glacée Crystal)
Entretien	Vérifier régulièrement l'étanchéité des connexions
Nettoyage	Utiliser un chiffon doux et sec; ne pas utiliser de nettoyants agressifs
Sécurité	Lire attentivement les consignes de sécurité avant installation
Pièces détachées disponibles	Bouchons, vis, supports, ruban adhésif
Réparabilité	Remplacement possible des joints et raccords
Garantie	2 ans (selon revendeur)

FOIRE AUX QUESTIONS - ES Distro Plate C2 Alphacool

Comment installer la plaque de distribution Alphacool ES Distro Plate C2 ?

L'installation peut se faire de trois manières : avec le ruban adhésif double face fourni, en la vissant sur un emplacement de ventilateur à l'aide des supports, ou en utilisant les supports universels. Assurez-vous que les connexions non utilisées sont fermées avec les bouchons à vis.

Quels outils sont nécessaires pour l'installation ?

Un tournevis cruciforme pour les vis M3 est suffisant. Si vous utilisez le ruban adhésif, aucun outil n'est nécessaire.

Puis-je utiliser n'importe quel liquide de refroidissement ?

Il est recommandé d'utiliser de l'eau distillée, de l'eau déminéralisée ou des liquides de refroidissement clairs comme ceux de la gamme Alphacool (CKC ou eau glacée Crystal). Évitez les liquides UV ou colorés qui pourraient obstruer la plaque.

Comment nettoyer la plaque Distro Plate C2 ?

Utilisez un chiffon doux et sec pour enlever la poussière. Pour les taches, un peu d'eau distillée suffit. Ne jamais utiliser de produits chimiques agressifs ou d'alcool.

Quelles sont les dimensions exactes de la ES Distro Plate C2 ?

Les dimensions approximatives sont de 120 mm de longueur, 80 mm de hauteur et 30 mm de profondeur. Le poids est d'environ 200 grammes.

La plaque est-elle compatible avec des raccords G1/4 ?

Oui, les quatre ports utilisent le filetage standard G1/4. Vous pouvez y connecter des raccords, des vannes ou des bouchons de cette taille.

Combien de composants puis-je connecter à la ES Distro Plate C2 ?

La plaque C2 dispose de quatre connexions regroupées en deux groupes (deux paires). Vous pouvez connecter jusqu'à deux composants (par exemple un CPU et un GPU) en configurant une entrée et une sortie pour chacun.

Comment sceller les ports inutilisés ?

Utilisez les bouchons à vis fournis dans le kit. Vissez-les fermement à la main sur les ports non utilisés pour éviter les fuites.

La plaque dispose-t-elle d'une fonction d'éclairage LED ?

Non, la ES Distro Plate C2 ne comporte pas d'éclairage intégré. Elle est conçue uniquement pour la distribution de l'eau.

Que faire en cas de fuite ?

Arrêtez immédiatement la pompe et vérifiez toutes les connexions. Assurez-vous que les bouchons à vis sont bien serrés et que les joints sont en place. Si la fuite persiste, contactez le service après-vente d'Alphacool.

MODE D'EMPLOI ES Distro Plate C2 Alphacool

Avis general de sécurité 35
Matériel d'assemblage 35
Detalls techniques 36
Funktion 37
Le montage 38
Montage avec ruban adhesif 38
Montage sur un ventilateur Place. 39
Montage sur le support universel 40
Connector le Patch Panel 41
Mise en œuvre 50

Deutsch Alphacool ES Distro Plate C2 / C3 / C5 Alphacool International GmbH

Deutsch

Sicherheitshinweise

Avis général de sécurité

Lisez les instructions de sécurité avant de commencer l'installation.

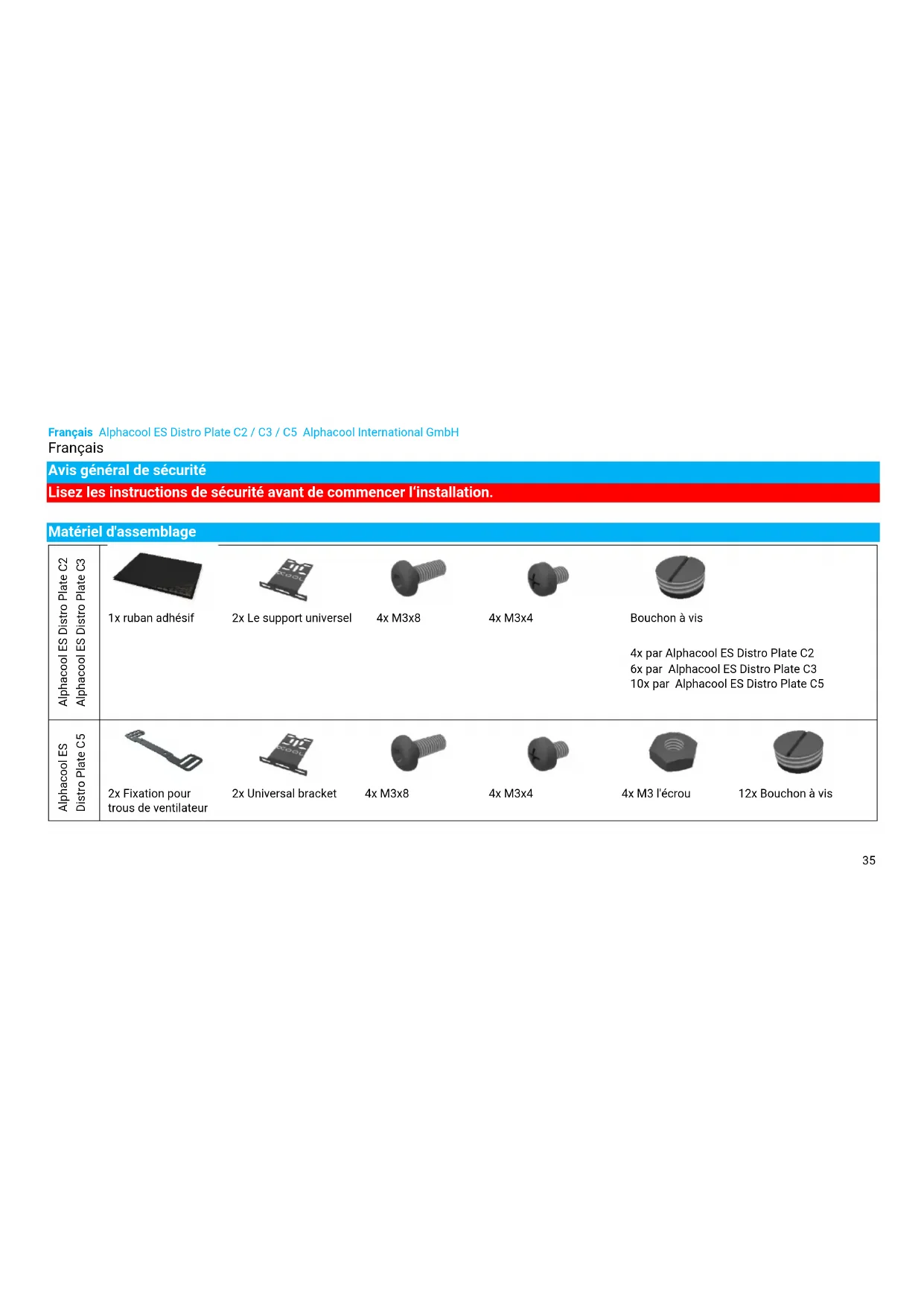

Matériel d'assemblage

Alphacool ES Distro Plate C2 Alphacool ES Distro Plate C3	1x ruban adhésif	2x Le support universal	4x M3x8	4x M3x4	Bouchon à vis	4x par Alphacool ES Distro Plate C2 6x par Alphacool ES Distro Plate C3 10x par Alphacool ES Distro Plate C5
Alphacool ES Distro Plate C5	2x Fixation pour trous de ventilateur	2x Universal bracket	4x M3x8	4x M3x4	4x M3 l'écrou	12x Bouchon à vis

Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Francais

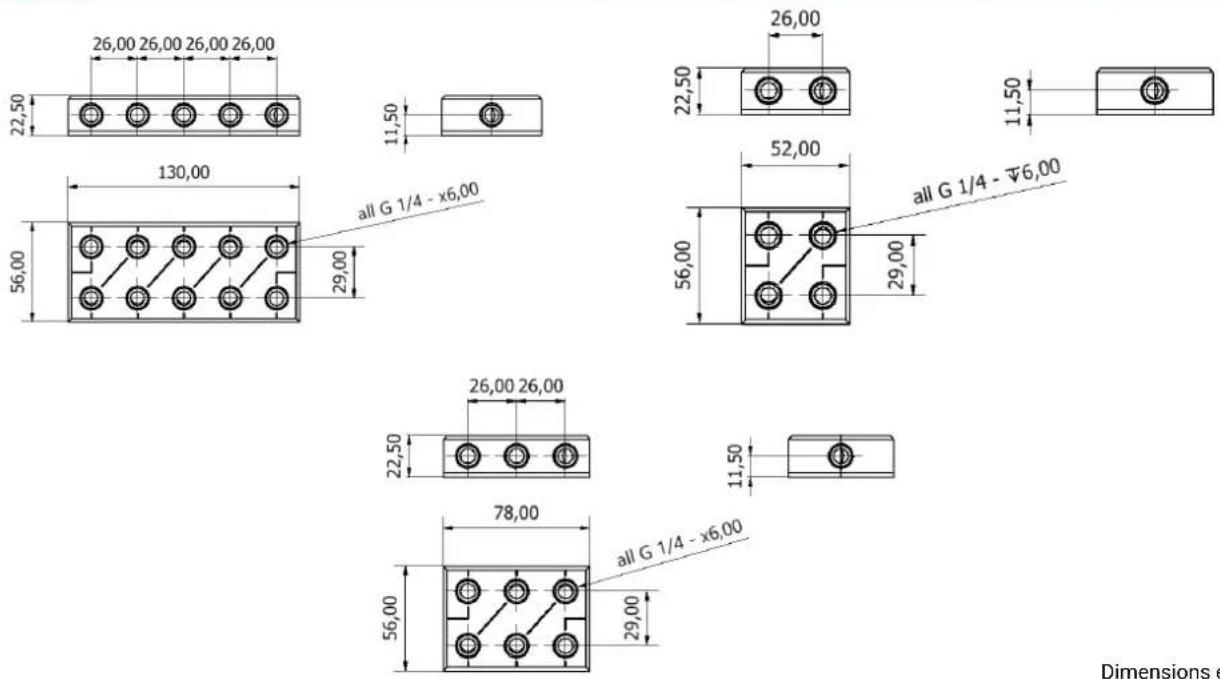

Detalls techniques

Dimensions en millimétres

Funktion

Afin de很好地 sur le début de l'eau, tous les raccordements sont reliés par une ligne. Ainsi, une connexion peut être utilisée comme dans et une autre de l'enceinte peut être une OUT.

En haut à gauche de l'image, les quatre connexions sont marquées en rouge et apparitennent à un même groupe.

Seuls trois raccordements sont regroupés sur les faces avant. Voir l' image de droite.

Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Francais

Le montage

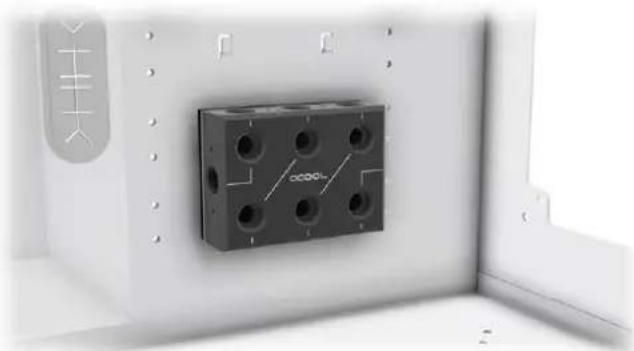

Montage avec ruban adhesif

1.

Retirez la feuille de protection de la bande velcro d'un cotoé. Ne touchez pas la surface adhesive. L'adhesif est difficile à enlever.

2.

Coller la bande Velcro sur la plaque de distribution Alphacool ES

3.

Retirez maintainant le deuxième film de protection.

4.

Collez la plaque de distribution Alphacool ES sur un espace libre dans le logement.

Francais Alphacool ES Distro Plate C2 / C3 / C5 Alphacool International GmbH

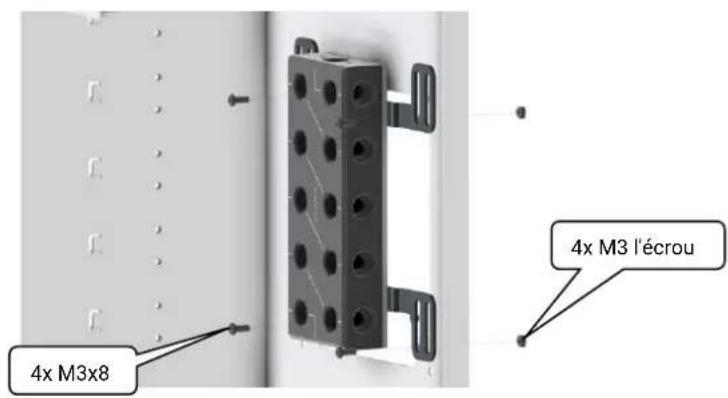

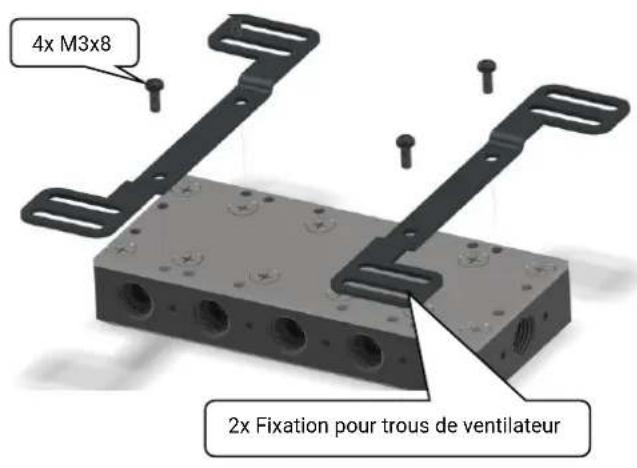

Montage sur un ventilateur Place

Vissez les deux supports appropriés au distributeur. Le support a de longs trouss, de sorte que le panneau de brassage peut etre déplaced pour s'adapter au boitier.

Montez maintainant le panneau de brassage avec son support à un emplacement de ventilateur. Le panneau de brassage peut également être monté directement sur un ventilateur ou un radiateur.

Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Francais

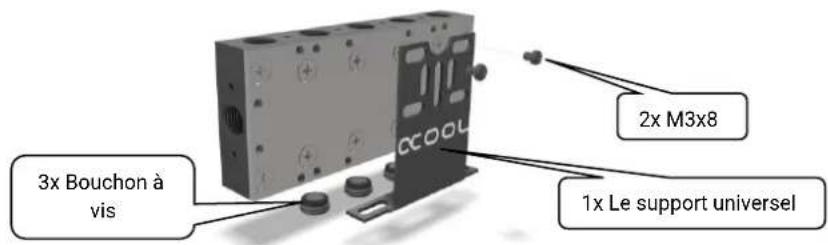

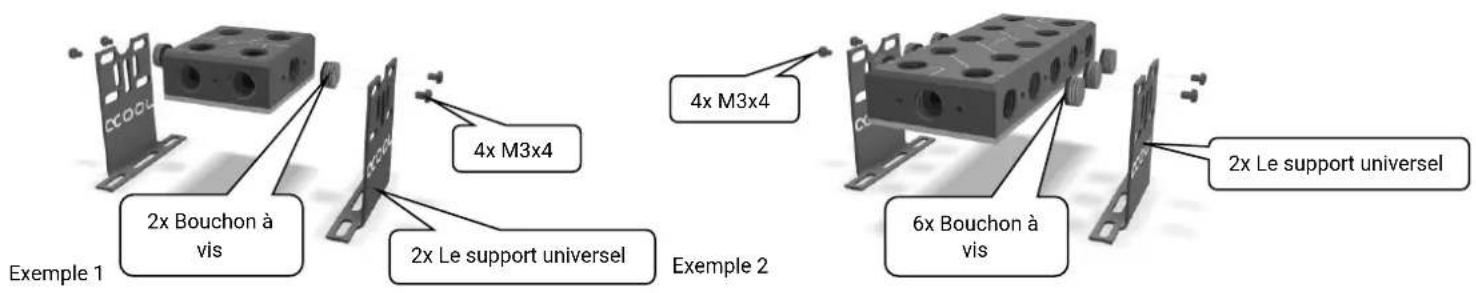

Montage sur le support universel

Example 3

Avant de le faire, fermez toutes les connexions qui sont couvertes. Monter les supports dans un espace libre sur le panneau de brassage.

II existe de nombreuses configurations possibles. Dans les pages suivantes, nous vous presentons quelques exemples.

Example 1 Page 10-11

Example 3 Page 14-15

Example 2 Page 12-13
Example 4 Page 16-17

Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Francais

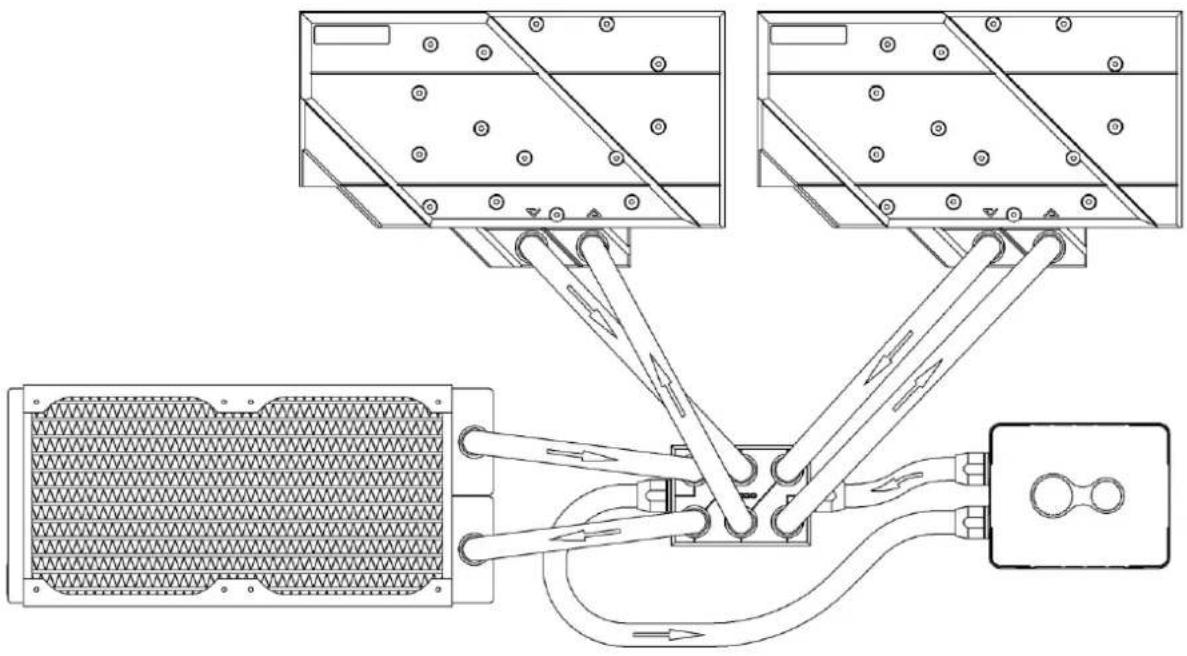

Example 1 - Une plaque Distro C3 Alphacool ES entiement assemblée

Francais Alphacool ES Distro Plate C2 / C3 / C5 Alphacool International GmbH

Dans cet exemple, l'entrée et la sortie se trouvent sur les cotés avant de la plaque de distribution C3 de l'Alphacool ES. La pompe avec le vase d'expansion est connectée ici. Les différents composants tels que le refroidisseur et le radiateur sont connectés ici par l'intérimédiaire de la plaque de distribution Alphacool ES. Notez qu'une OUT doit toujours être connectée à une IN pour former un circuit d'eau.

Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Francais

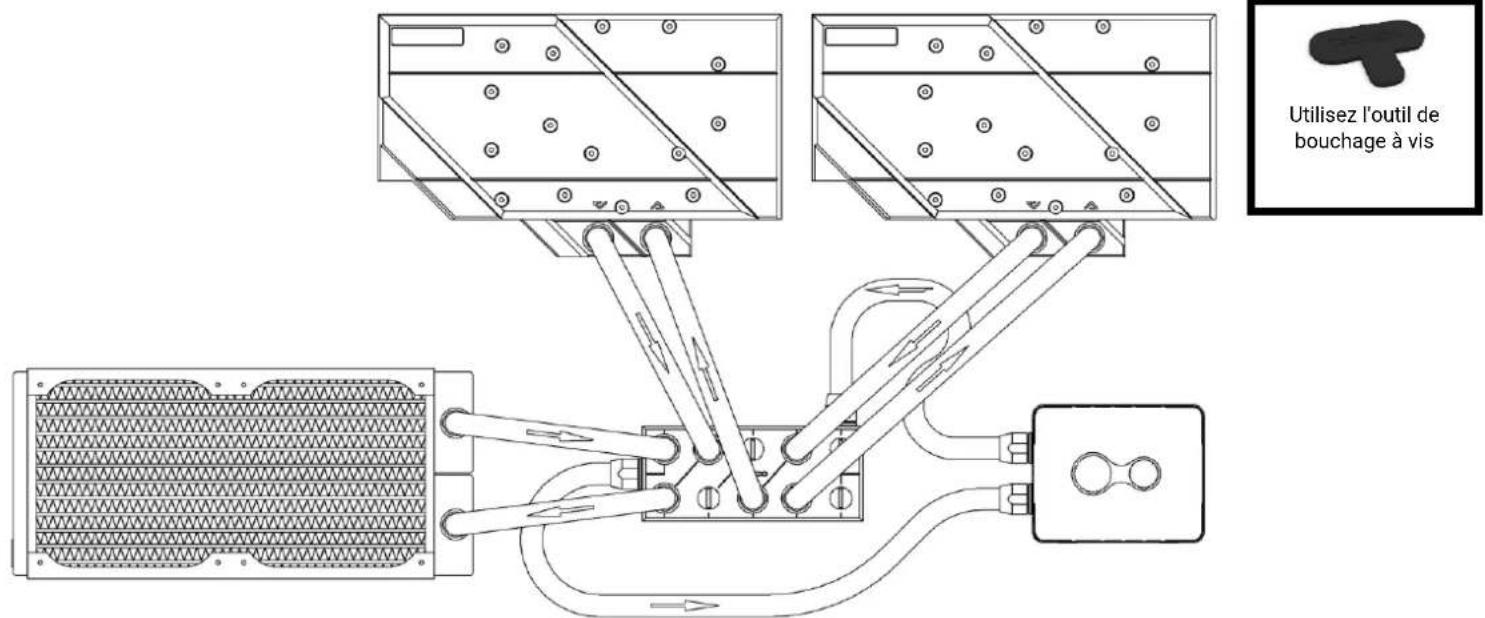

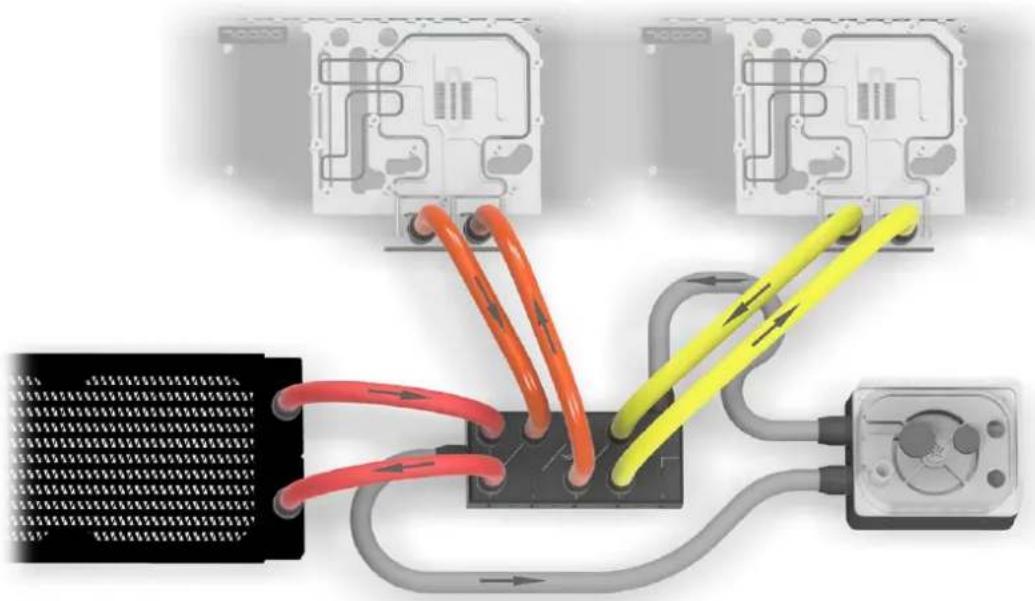

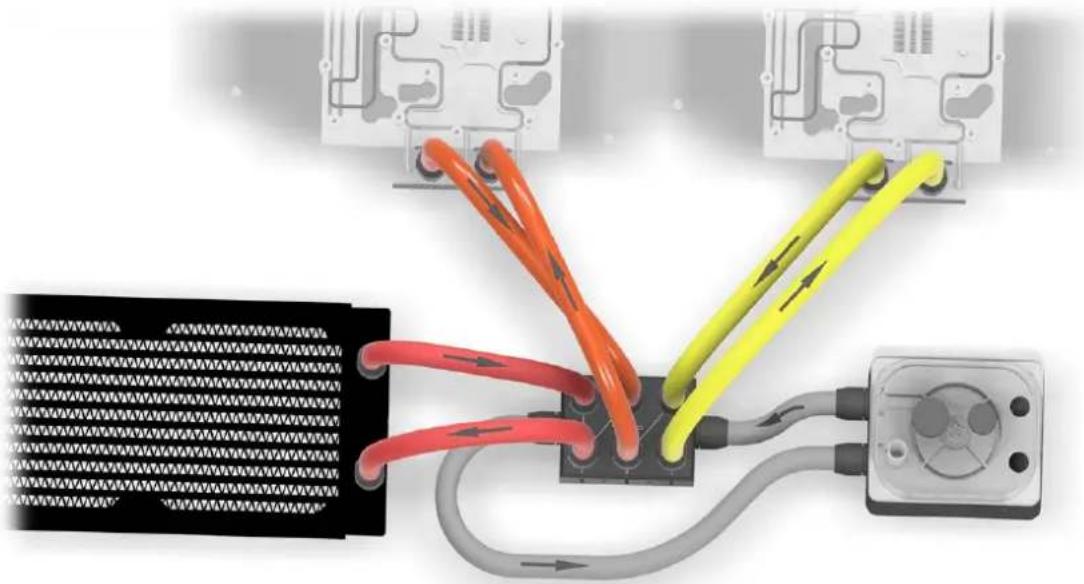

Example 2 - Alphacool ES Distro Plate C3 avec connexions laterales

Francais Alphacool ES Distro Plate C2 / C3 / C5 Alphacool International GmbH

Dans cet exemple, le refroidisseur de l'unité centrale des cartes graphiques et la pompe avec réservoir d'expansion sont connectés sur le cote de la plaque Distro C3 de l'Alphacool ES. Voici comment le flux d'eau est dirigé.

Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Francais

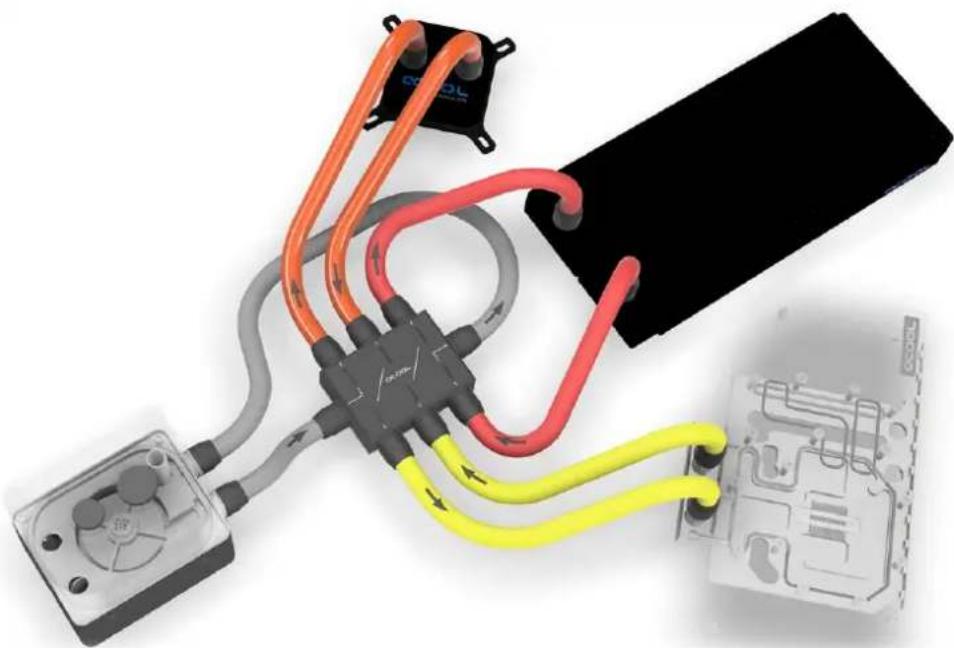

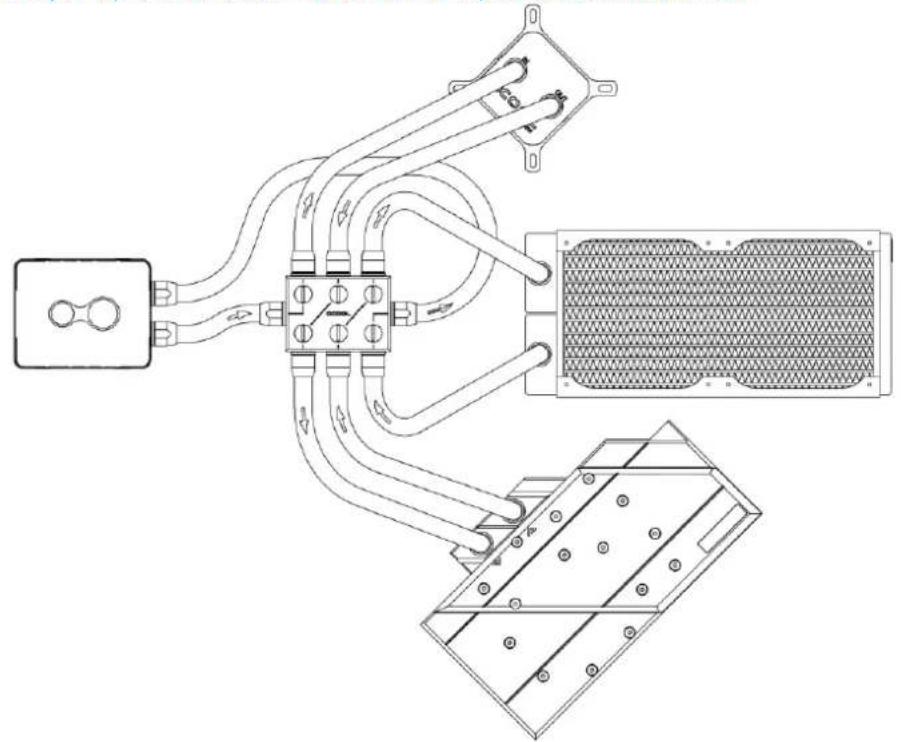

Example 3 - Trois composants sur la plaque de distribution Alphacool ES C5

Francais Alphacool ES Distro Plate C2 / C3 / C5 Alphacool International GmbH

Dans cet exemple, IN et OUT se trouvent sur les faces avant de la plaque de distribution Alphacool ES C5. Les trois composants peuvent etre des refroidisseurs, des pompes ou des radiateurs. ATTENTION : Dans cette configuration, deux espaces restent inutilisés. Notez qu'une OUT doit tous est connectee a une IN pour former un circuit d'eau.

Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Francais

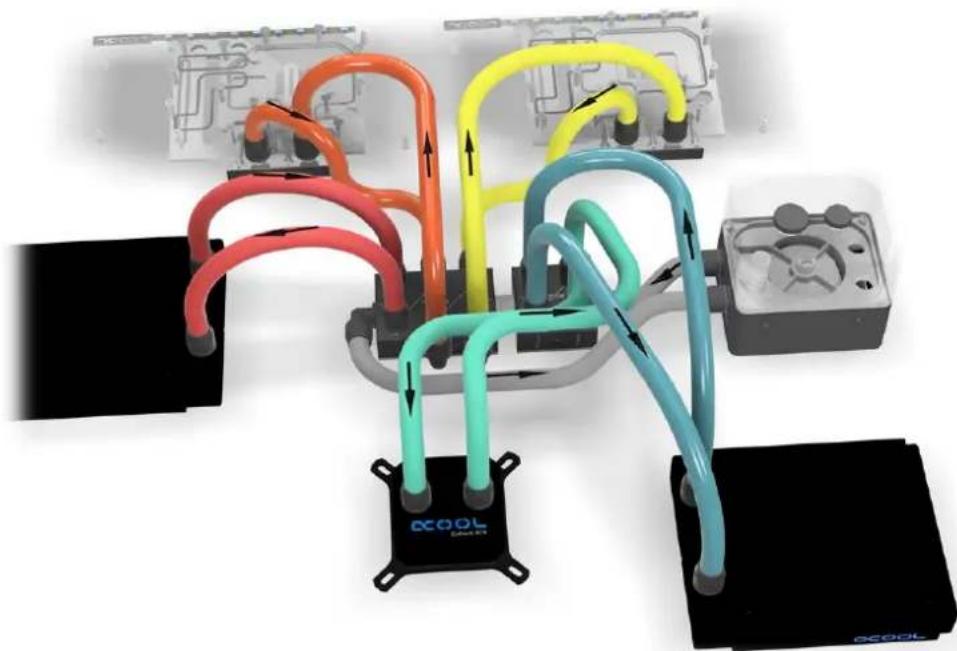

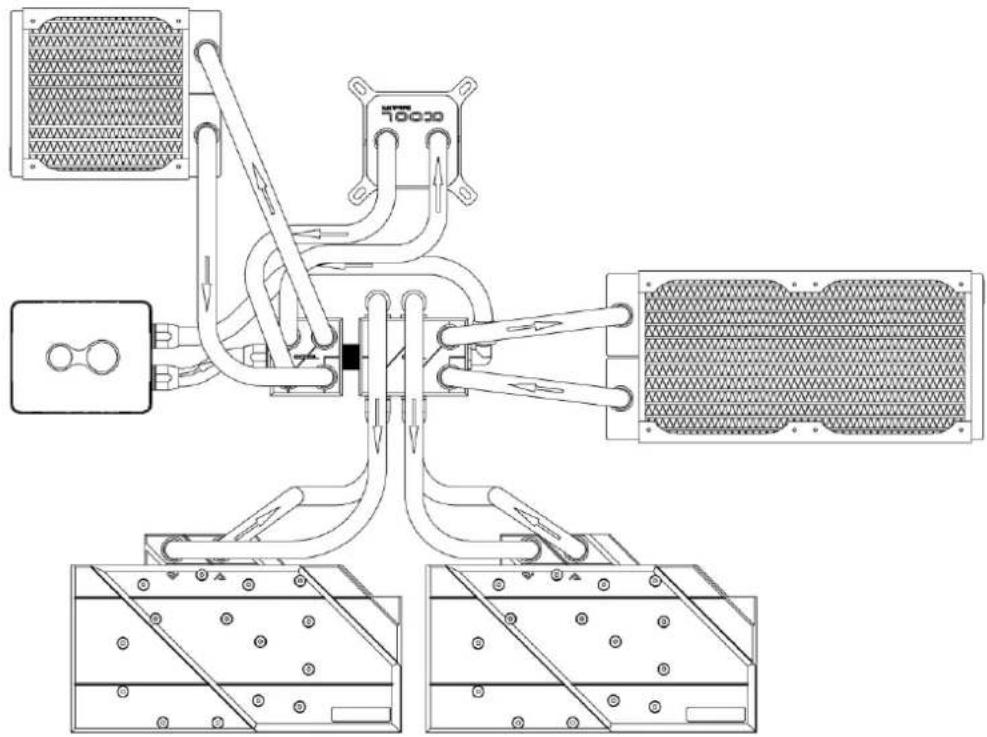

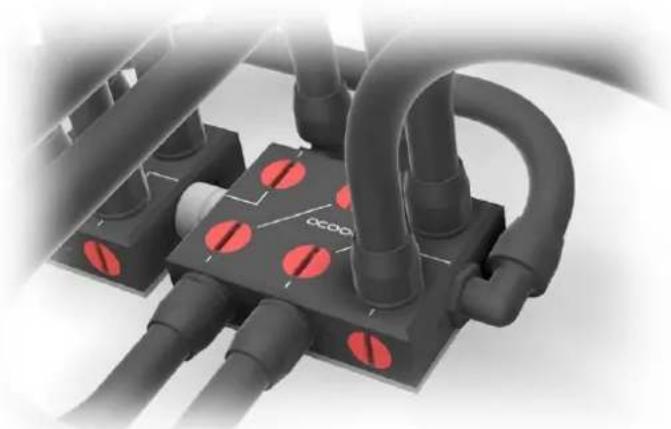

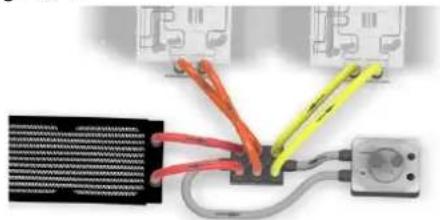

Exemple 4 - 2 Alphacool ES Distro Plate en série

Francais Alphacool ES Distro Plate C2 / C3 / C5 Alphacool International GmbH

Dans cet exemple, les cartes graphiques sont connectées sur le cote de l'Alphacool ES Distro Plate C3. Et deux composants sont connectés à une Alphacool ES Distro Plate C2. Les deux plaques de distribution Alphacool ES sont connectées à un double mamelon Alphacool HF G1/4 AG à G1/4 AG.

Alphacool International GmbH Alphacool ES Distro Plate C2 / C3 / C5 Francais

Mise en œuvre

Vérifiez toutes les connexions. Les connexions non utilisées doivent être fermées avec un bouchon à vis.

Nous recommendons de n'utiliser que des liquides de refroidissement clairs issus de notre propre production (CKC ou eau glacée Crystal - pas d'UV !) ou de l'eau pure distilled ou filtrée par osmose.
