Type de produit	Waterblock pour carte graphique
Marque	Alphacool
Modèle	Eisblock Aurora Arc B580
Catégorie	Refroidisseur liquide pour ordinateur
Compatibilité GPU	Cartes graphiques Intel Arc B580 (modèles ASRock Steel Legend & Challenger)
Matériau	Base en cuivre nickelé, dessus en acrylique
Dimensions (approx.)	200 x 120 x 25 mm
Poids (approx.)	400 g
Illumination ARGB	Oui, compatible avec les connecteurs 5V 3 broches
Connecteurs d’entrée/sortie	G1/4" filetés (x2)
Accessoires inclus	Pads thermiques, vis de montage, pâte thermique, outil de serrage
Assemblage requis	Oui, installation manuelle sur le GPU
Entretien et nettoyage	Nettoyer périodiquement à l’alcool isopropylique ; éviter les solvants agressifs
Sécurité	Utiliser un tapis antistatique ; démonter délicatement le refroidisseur d’origine
Pièces détachées et réparabilité	Pads thermiques et vis disponibles séparément ; le bloc peut être démonté pour nettoyage
Informations générales	Conçu pour un PCB spécifique ; vérifier la compatibilité avant installation

FOIRE AUX QUESTIONS - Eisblock Aurora Arc B580 Alphacool

Comment vérifier la compatibilité de l'Eisblock Aurora Arc B580 avec ma carte graphique ?

Rendez-vous sur https://gpu.alphacool.com et recherchez votre modèle de carte graphique ou de refroidisseur. Vous pouvez également comparer le numéro de la PCB pour une identification précise. Le fabricant peut modifier la disposition du PCB lors d’une révision, ce qui peut rendre le bloc incompatible.

Quels sont les outils nécessaires pour l'installation ?

Vous aurez besoin d’un tournevis cruciforme, d’alcool isopropylique, d’un chiffon non pelucheux, d’un tapis antistatique et de l’outil de serrage fourni.

Comment préparer la carte graphique avant d'installer le waterblock ?

Placez la carte sur un tapis antistatique. Démontez soigneusement le refroidisseur d’origine : retirez d’abord les vis du ventilateur et les caches. Si le refroidisseur est collé, travaillez très doucement pour éviter d’arracher des composants. Nettoyez ensuite les résidus de pâte thermique et de pads avec de l’alcool isopropylique.

Comment positionner les pads thermiques sur le bloc ?

Suivez le schéma fourni dans la notice. Généralement, les pads sont découpés aux dimensions indiquées (repères A, B, C, etc.) et appliqués sur les composants VRM et mémoire avant de fixer le bloc.

Comment connecter l'éclairage ARGB ?

Branchez le câble ARGB du bloc sur un connecteur 5V 3 broches de votre carte mère ou contrôleur RGB. Assurez-vous que la polarité est respectée (flèche repère).

Quel type de liquide de refroidissement dois-je utiliser ?

Utilisez un liquide de refroidissement prêt à l’emploi ou à base d’eau déminéralisée, avec additifs anticorrosion et antialgues. Évitez les liquides non conçus pour le watercooling.

Comment entretenir le waterblock ?

Démontez le bloc périodiquement (tous les 6 à 12 mois) pour nettoyer les ailettes en cuivre avec une brosse douce et de l’eau savonneuse. Rincez abondamment à l’eau déminéralisée. Remplacez les pads thermiques si nécessaire.

Que faire si le bloc ne refroidit pas correctement ?

Vérifiez que les vis de montage sont bien serrées uniformément. Assurez-vous que la pompe de la boucle fonctionne et qu’il n’y a pas de bulles d’air. Contrôlez également la pression de contact et l’épaisseur des pads thermiques.

Puis-je utiliser ce waterblock avec une carte graphique d'une autre marque ?

Non, ce modèle est spécifiquement conçu pour les cartes Intel Arc B580 Steel Legend et Challenger d’ASRock. L’utiliser avec d’autres modèles peut endommager la carte ou le bloc.

Où puis-je trouver les pièces de rechange ?

Les pads thermiques, vis et joints sont disponibles sur le site d’Alphacool ou chez les revendeurs agréés. Contactez le support client pour obtenir les références exactes.

MODE D'EMPLOI Eisblock Aurora Arc B580 Alphacool

Safety instructions Sicherheitshinweise Avis de sécurité

Digital guide Digitale Anleitung Guide digital

érification de compatibilité et préparer la carte graphique

Check compatibility

Vérification de compatibilité

Avant de commencer l'assemblage du refroidisseur comparez votre carte avec les images de notre configurateur. Pour ce faire, visitez https://gpu.alphacool.com et cherchez votre carte graphique ou votre modèle de refroidisseur. Pour une identification précise, vous pouvez également comparer le numéro de la PCB. La refroidisseur a été conçu pour une disposition spéciale du PCB. Il est possible que le fabricant change des détails dans la disposition de ses composants lors d'une révision et que le bloc de refroidissement ne soit plus compatible. Veillez lors de l'installation au fait que les composants hauts ne touchent pas le bloc de refroidissement et que le bloc n'endommage pas la carte graphique.

Alphacool International GmbH n'est pas responsable ni des erreurs d'installation ni du choix d'un refroidisseur incompatible.

Préparer la carte graphique

Posez le matériel sur un tapis antistatique. Commencez par le démontage du refroidisseur d'origine. Selon la configuration du radiateur les vis du ventilateur et les caches doivent être enlevés d'abord. S'il s'agit d'un refroidisseur collé il faut travailler très doucement. Sinon des composants peuvent s'arracher. Conservez tous les pièces soigneusement. Ensuite, nettoyer le matériel de résidus de la pâte thermique ou de pads avec un solvant (alcool isopropanol par ex.).

EN

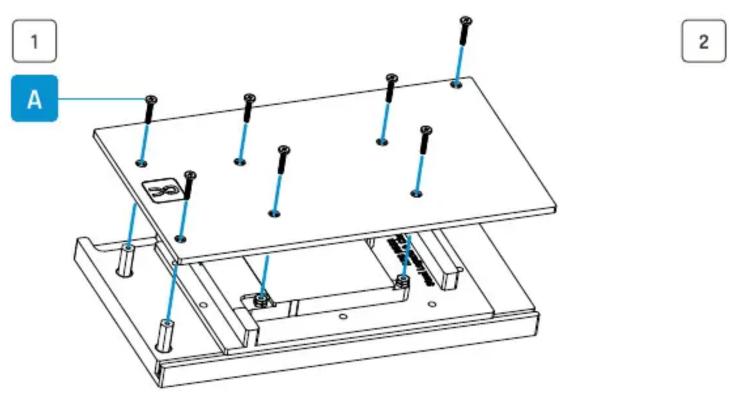

Enlever l'entretoise de transport

1 A 2

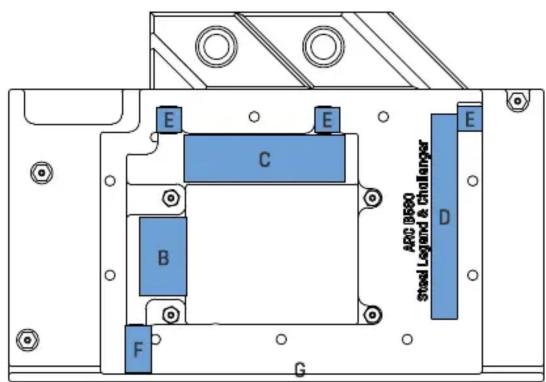

Placer les pads thermique sur le bloc

E C B F G ARC 0580 steel Legend & Challenger D E

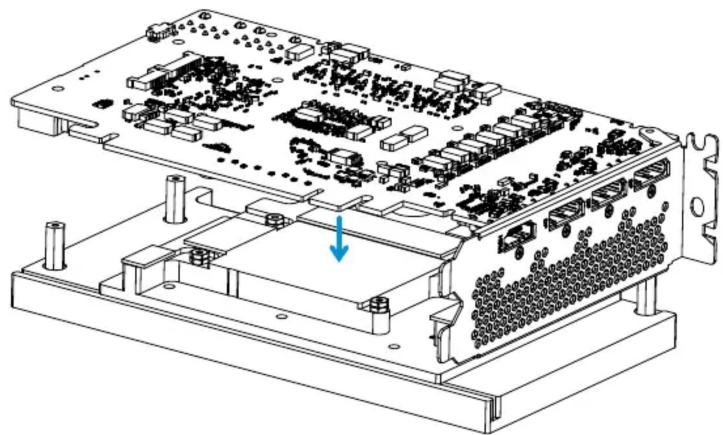

S'il n'est pas encore installé, visser le bouclier 10 aux connexions à l'aide des vis d'origine.

1

Connector l'éclairage ARGB

EN
DE

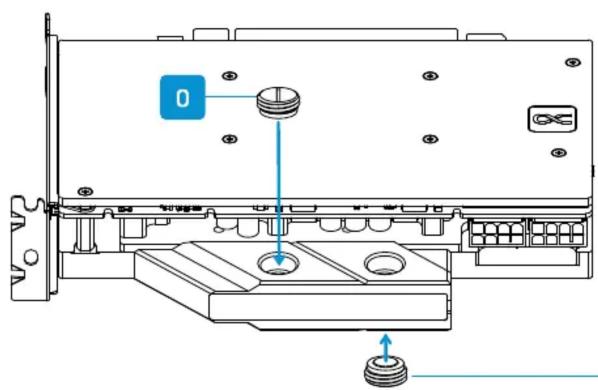

Verschlussschrauben verschrauben
FR
Visser les bouchons à l'aide de l'outil
