Caractéristiques Techniques	Alphacool Eisbaer Pro ES Solo est un système de refroidissement liquide tout-en-un, conçu pour les PC de jeu et les stations de travail.
Type de Système	Refroidissement liquide AIO (All-In-One)
Compatibilité	Compatible avec les sockets Intel et AMD
Dimensions	Dimensions du radiateur : 240 mm
Pompe	Pompe intégrée avec un débit élevé
Maintenance	Facile à entretenir, avec un accès pour le remplissage et la purge du liquide de refroidissement
Sécurité	Système anti-fuite intégré
Poids	Poids total : environ 1.5 kg
Accessoires Inclus	Vis de montage, manuel d'utilisation, liquide de refroidissement pré-rempli
Garantie	Garantie de 2 ans

FOIRE AUX QUESTIONS - Eisbaer Pro ES Solo Alphacool

Comment installer l'Alphacool Eisbaer Pro ES Solo ?

Pour installer l'Alphacool Eisbaer Pro ES Solo, commencez par retirer le panneau latéral de votre boîtier. Ensuite, fixez le radiateur à l'emplacement prévu, en vous assurant que les ventilateurs sont orientés correctement pour une circulation d'air optimale. Connectez les tuyaux à la pompe et à l'unité de refroidissement, puis remplissez le réservoir avec le liquide de refroidissement approprié.

Que faire si le système de refroidissement ne fonctionne pas correctement ?

Si le système ne fonctionne pas correctement, vérifiez d'abord que la pompe est bien alimentée et que les connexions sont sécurisées. Assurez-vous également qu'il n'y a pas de fuites dans le système et que le liquide de refroidissement est à un niveau adéquat. Si le problème persiste, consultez le manuel d'utilisation pour des étapes de dépannage supplémentaires.

Comment remplir ou purger le système de refroidissement ?

Pour remplir ou purger le système, localisez le réservoir de liquide de refroidissement. Ajoutez le liquide approprié jusqu'à atteindre le niveau recommandé. Pour purger l'air, inclinez légèrement le boîtier et activez la pompe pendant quelques minutes pour permettre à l'air de s'échapper. Répétez jusqu'à ce que le liquide circule sans bulles d'air.

Quelle est la meilleure méthode pour nettoyer le radiateur ?

Pour nettoyer le radiateur, déconnectez-le du système et utilisez de l'air comprimé pour souffler la poussière et les débris. Vous pouvez également utiliser un chiffon doux légèrement humidifié pour essuyer les surfaces. Assurez-vous de bien sécher le radiateur avant de le reconnecter au système.

Quels types de liquide de refroidissement sont compatibles ?

L'Alphacool Eisbaer Pro ES Solo est compatible avec des liquides de refroidissement à base d'eau et des additifs spécifiques pour le refroidissement liquide. Évitez d'utiliser des liquides contenant de l'alcool ou des produits corrosifs qui pourraient endommager le système.

MODE D'EMPLOI Eisbaer Pro ES Solo Alphacool

FR Lisez les instructions de sécurité avant de commencer l'installation.

EN DE FR

EN	DE	FR
The specification of the pump was tested with demineralised water.	Die Spezifikationen der Pumpe wurden mit demineralisiertem Wasser getestet.	La spécificité de la pompe a été testée avec de l'eau déminéralisée.

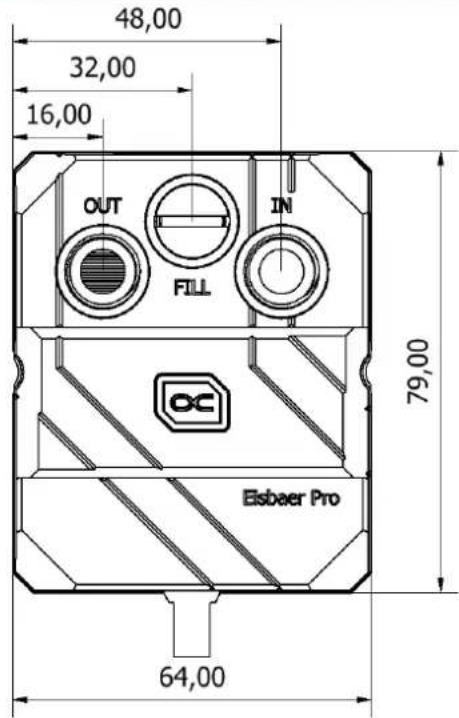

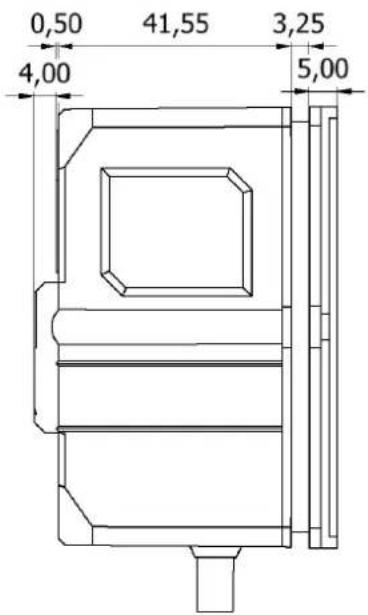

SIZE IN MM MAße IN MM MENSURE EN MM2.

0,50 41,55 3,25 4,00 5,00

48,00 32,00 16,00 OUT IN FILL 79,00 OC Esbaer Pro 64,00

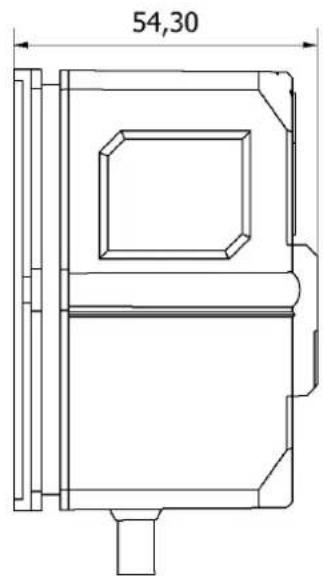

54,30

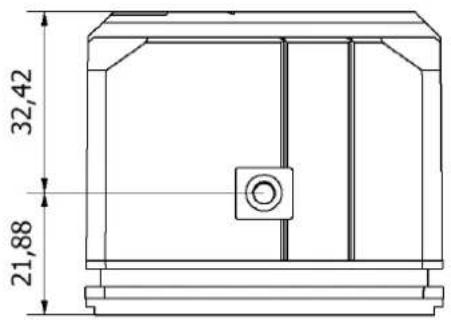

32,42 21,88

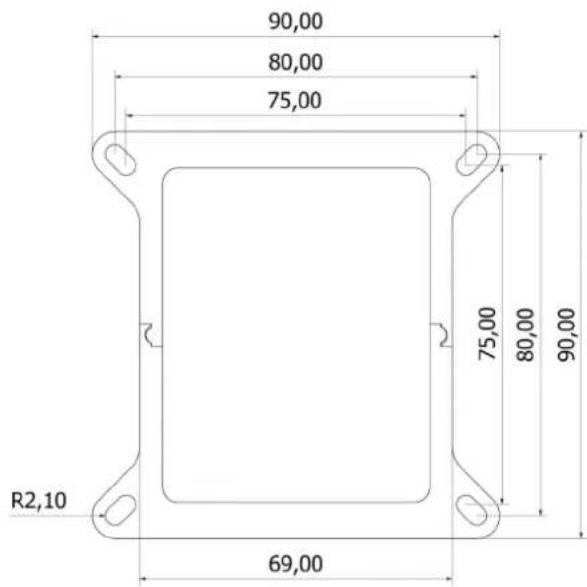

INTEL LGA 115X/1200/1700/2011/2011-3/2066

90,00 80,00 75,00 75,00 80,00 90,00 R2,10 69,00

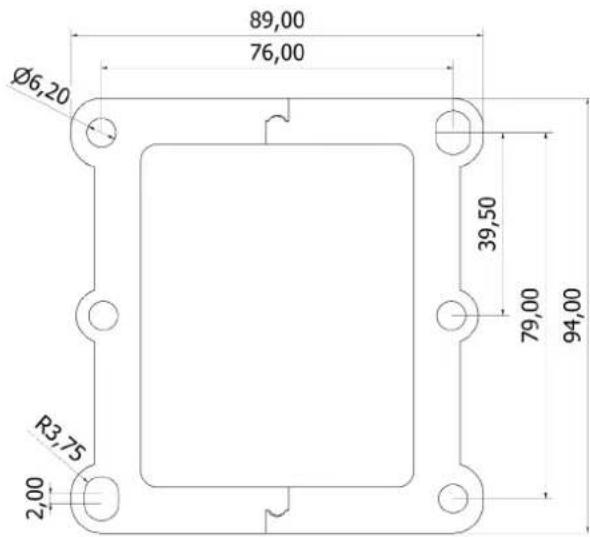

INTEL LGA 3647 SQUARE

89,00 76,00 Ø6,20 39,50 79,00 94,00 R3,75 2,00

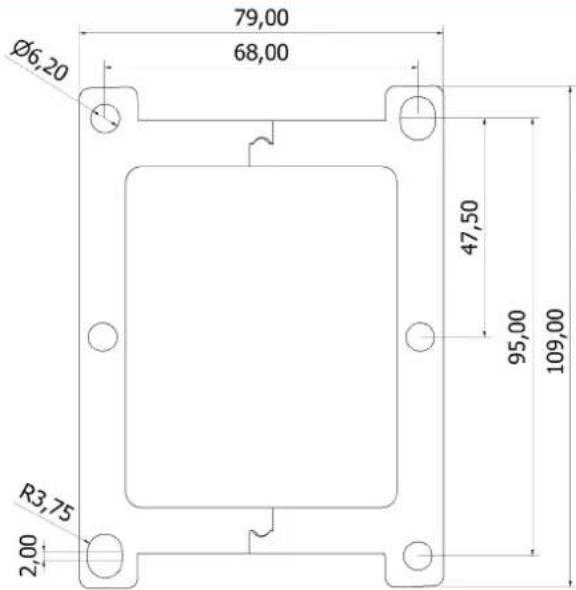

INTEL LGA 3647 NARROW

79,00 68,00 Ø6,20 47,50 95,00 109,00 R3,75 2,00

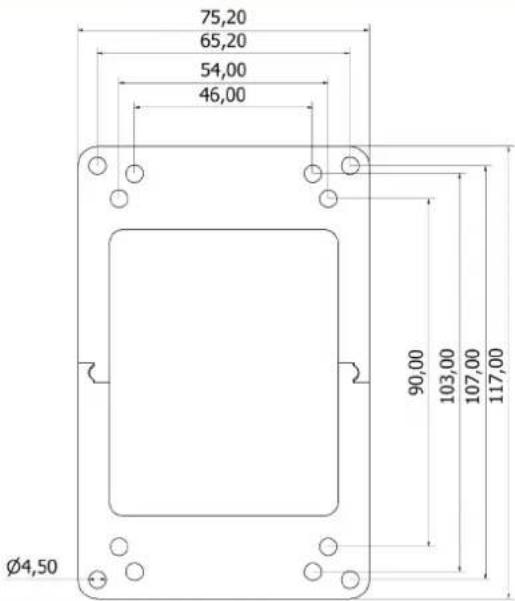

AMD TR4/sTRX4/sWRX8/SP3

75,20 65,20 54,00 46,00 90,00 103,00 107,00 117,00 Ø4,50

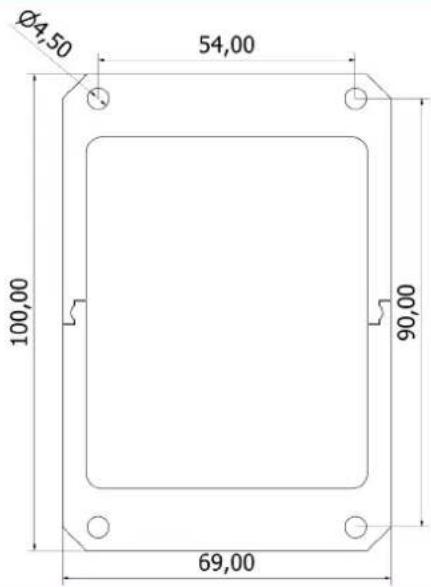

AMD AM4/AM5

Ø4,50 54,00 100,00 90,00 69,00

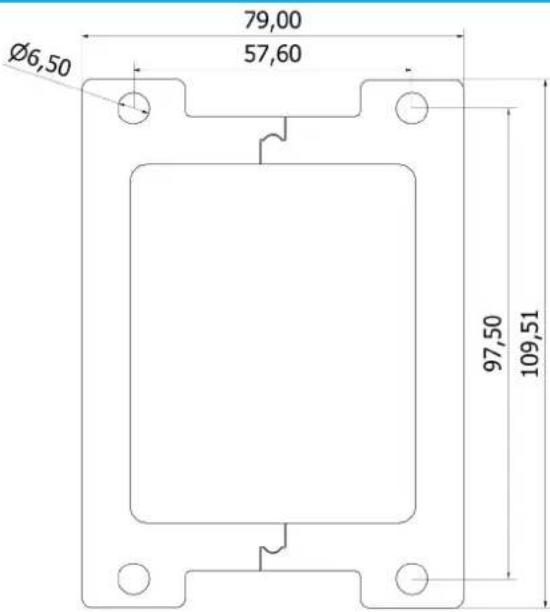

INTEL 4189

Ø6,50 79,00 57,60 97,50 109,51

Retirez le film de protection du fond du radiateur.

4.

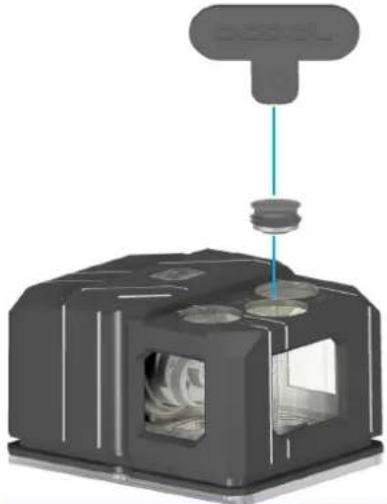

FILLPORT FILLPORT PORT DE REMPLISSAGE

L'orifice de remplissage peut être utilisé pour remplir l'Eisbaer Pro si nécessaire.

[Non-Text]

Une fois que vous avez démonté votre ancienne refroidisseur, nettoyez d'abord le matériel:

1. Enlever toute pâte conductrice de chaleur résiduelle de l'unité CPU.
2. Utilisez un chiffon ou des cotons-tiges pour vous aider. Avec l'alcool isopropanol, vous pouvez également retirer la pâte thermoconductrice séchée.
3. Appliquez une goutte de pâte thermique de la taille d'un petit pois sur l'unité CPU.
4. Étendre la pâte à l'aide d'une bande de plastique ou similaire pour former une couche mince et régulière (<0,5mm d'épaisseur).

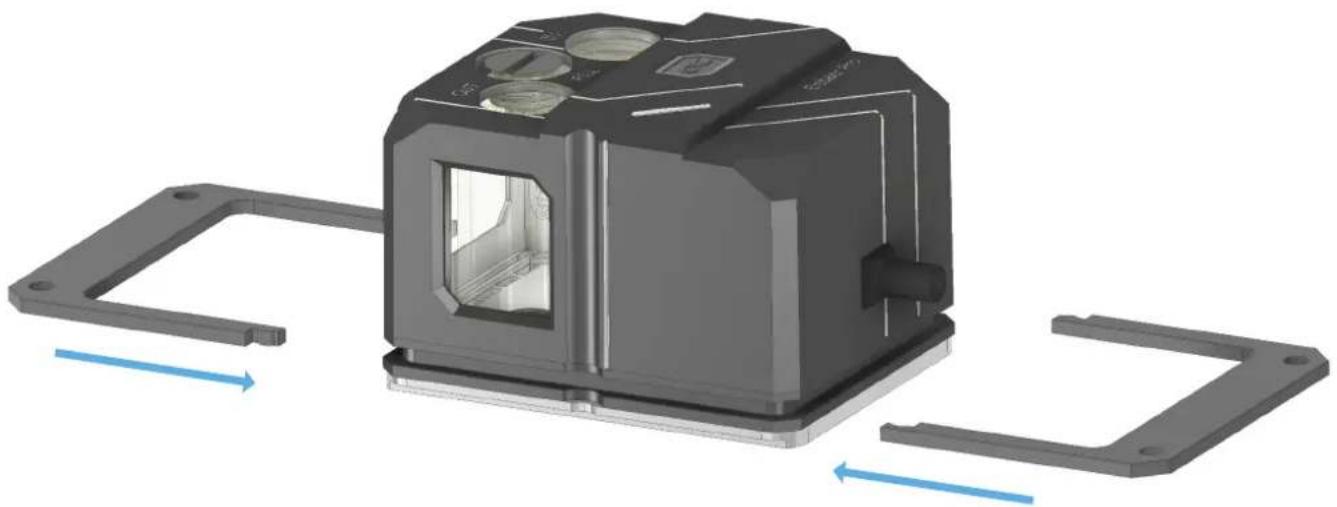

Sélectionnez le cadre de maintien correspondant et emboîtez-le. Les deux supports sont montés de manière identique.

SOCKET ASSEMBLY SOCKELMONTAGE INSTALLATION DU SOCLE

Ne pas utiliser d'outils, ne serrez que la main!

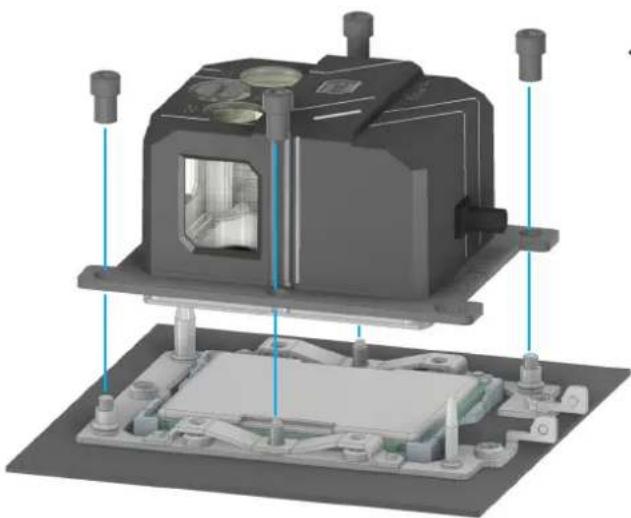

Vissez les boulons 2011/2066 dans le socle, placez le refroidisseur avec le support sur le socle et fixez-le avec des ressorts de pression et des écrous.

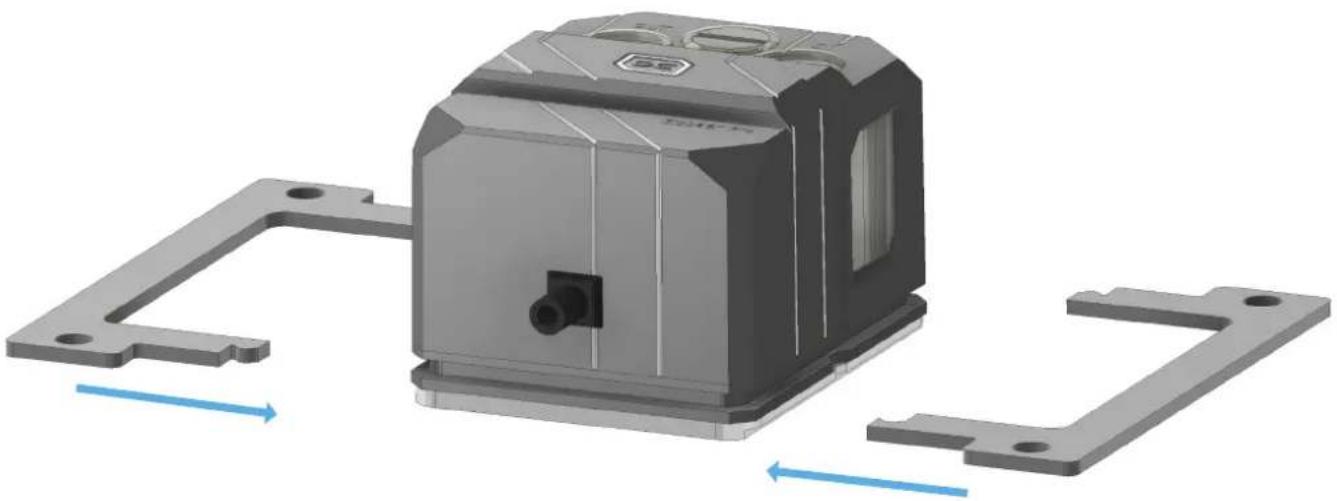

BRACKET ASSEMBLY HALTERMONTAGE SUPPORT DE MONTAGE7.

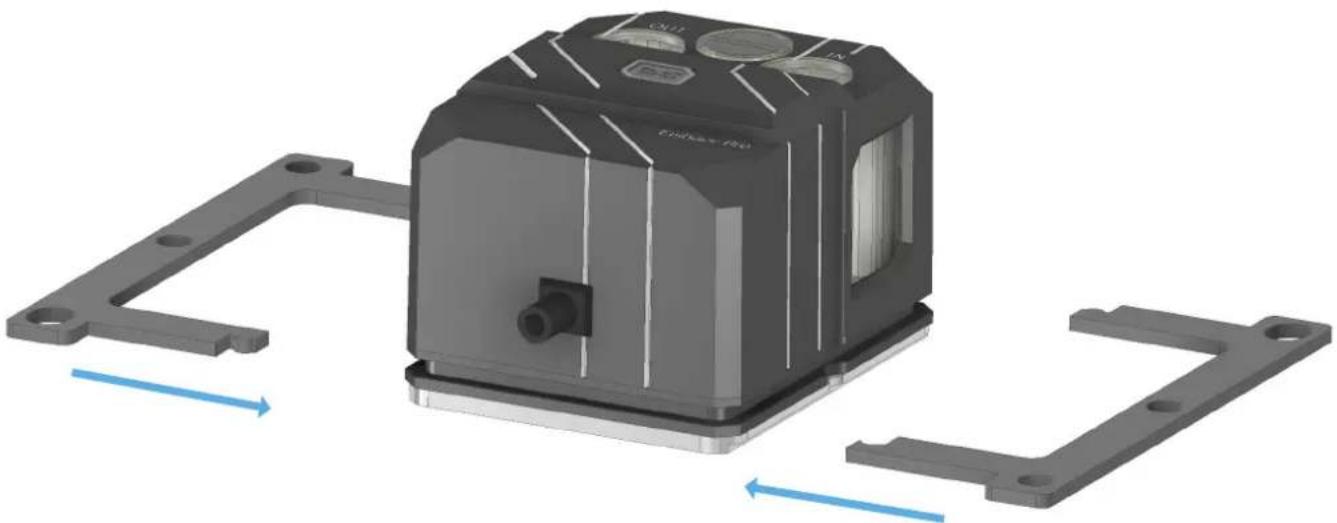

INTEL LGA 3647 NARROW/SQUARE

Select the appropriate holder and plug it together. Both holders are mounted identically

Entsprechende Halterahmen wählen und zusammenstecken. Beide Halterungen werden identisch montiert.

Sélectionnez le cadre de maintien correspondant et emboîtez-le. Les deux supports sont montés de manière identique.

SOCKET ASSEMBLY SOCKELMONTAGE INSTALLATION DU SOCLE

Sélectionnez le cadre de maintien correspondant et emboîtez-le. Les deux supports sont montés de manière identique.

SOCKET ASSEMBLY SOCKELMONTAGE INSTALLATION DU SOCLE

Ne pas utiliser d'outils, ne serrez que la main!

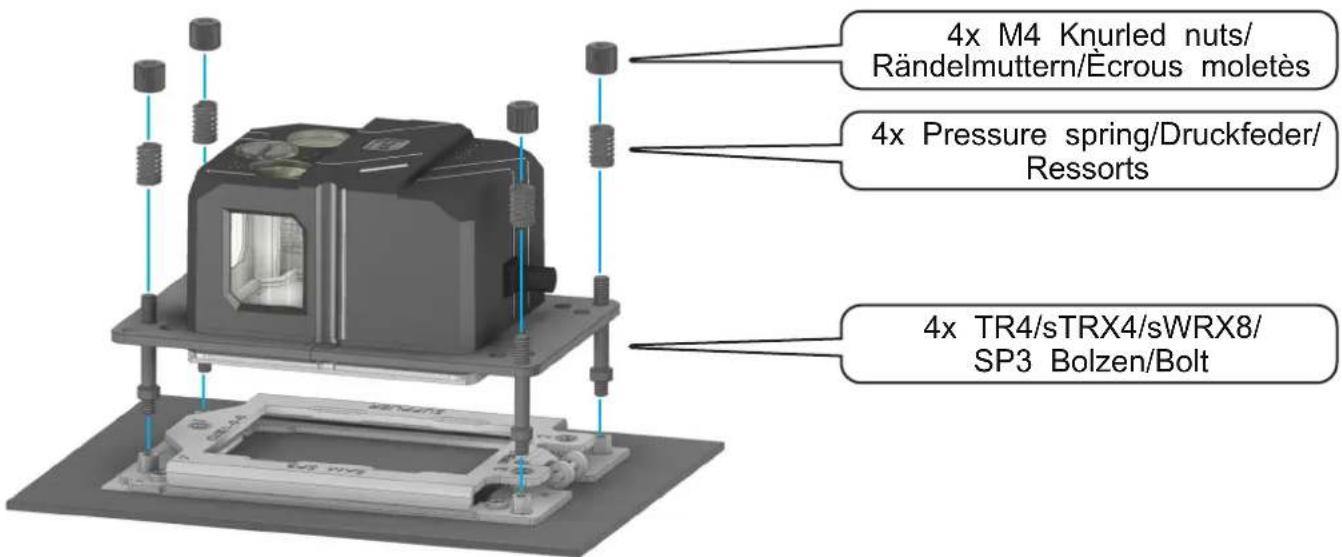

4x M4 Knurled nuts/ Rändelmuttern/Écrous moletès 4x Pressure spring/Druckfeder/ Ressorts 4x TR4/sTRX4/sWRX8/ SP3 Bolzen/Bolt

EN DE FR

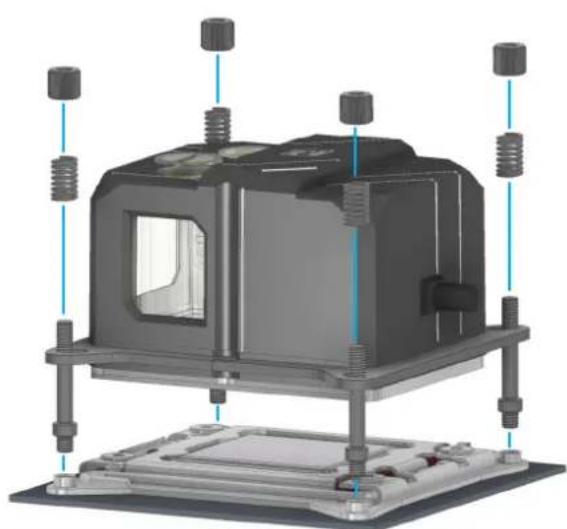

Vissez les boulons TR4/sTRX4/sWRX8/SP3 dans le socle. Placez le refroidisseur avec le support sur le socle et fixez-le avec les ressorts de compression et les écrous.

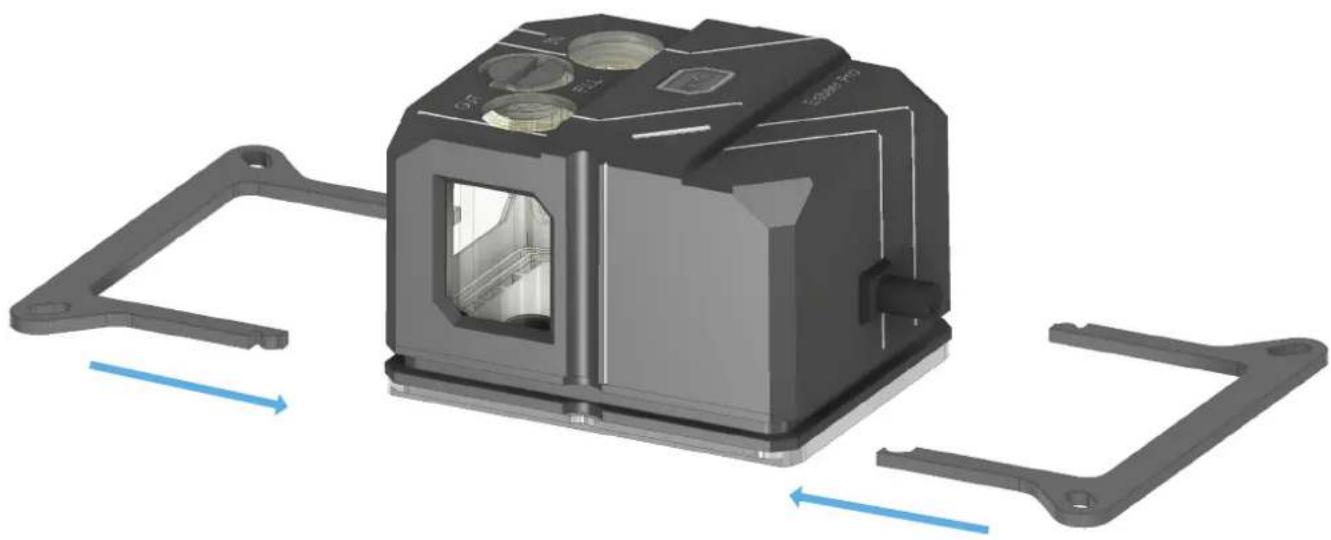

Sélectionnez le cadre de maintien correspondant et emboîtez-le. Les deux supports sont montés de manière identique.

SOCKET ASSEMBLY SOCKELMONTAGE INSTALLATION DU SOCLE

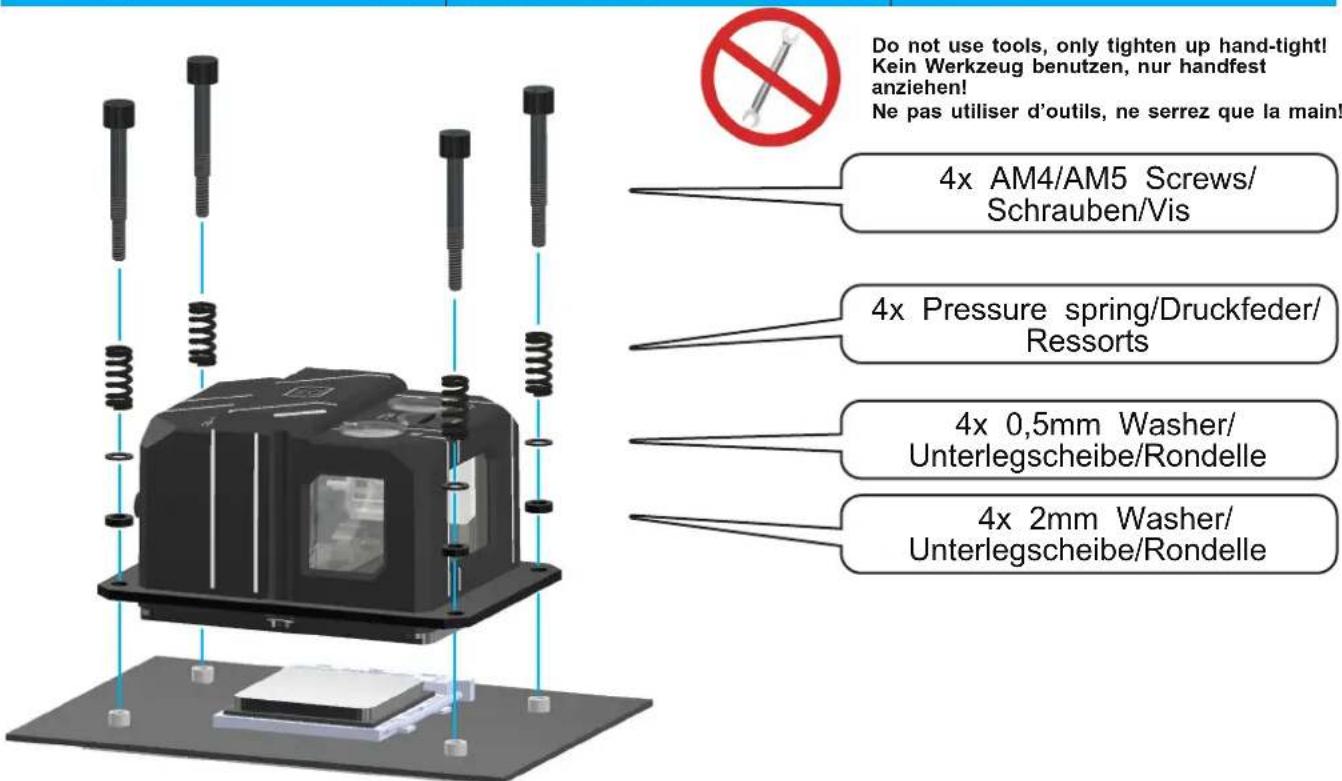

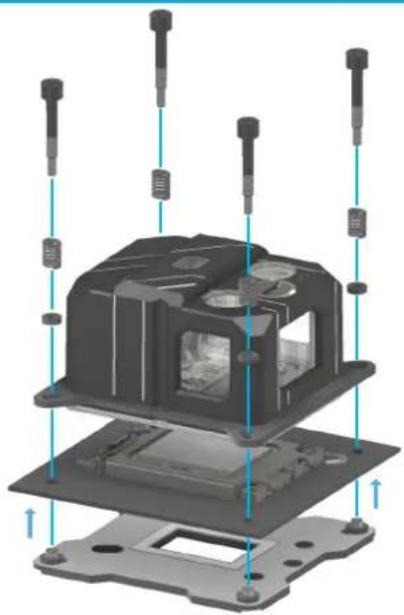

Do not use tools, only tighten up hand-tight! Kein Werkzeug benutzen, nur handfest anziehen! Ne pas utiliser d'outils, ne serrez que la main! 4x AM4/AM5 Screws/ Schrauben/Vis 4x Pressure spring/Druckfeder/ Ressorts 4x 0,5mm Washer/ Unterlegscheibe/Rondelle 4x 2mm Washer/ Unterlegscheibe/Rondelle

EN DE FR

Les vis AM4/AM5 sont passées à travers les ressorts, les rondelles et les supports. Le tout est ensuite monté sur le socle.

Sélectionnez le cadre de maintien correspondant et emboîtez-le. Les deux supports sont montés de manière identique.

SOCKET ASSEMBLY SOCKELMONTAGE INSTALLATION DU SOCLE

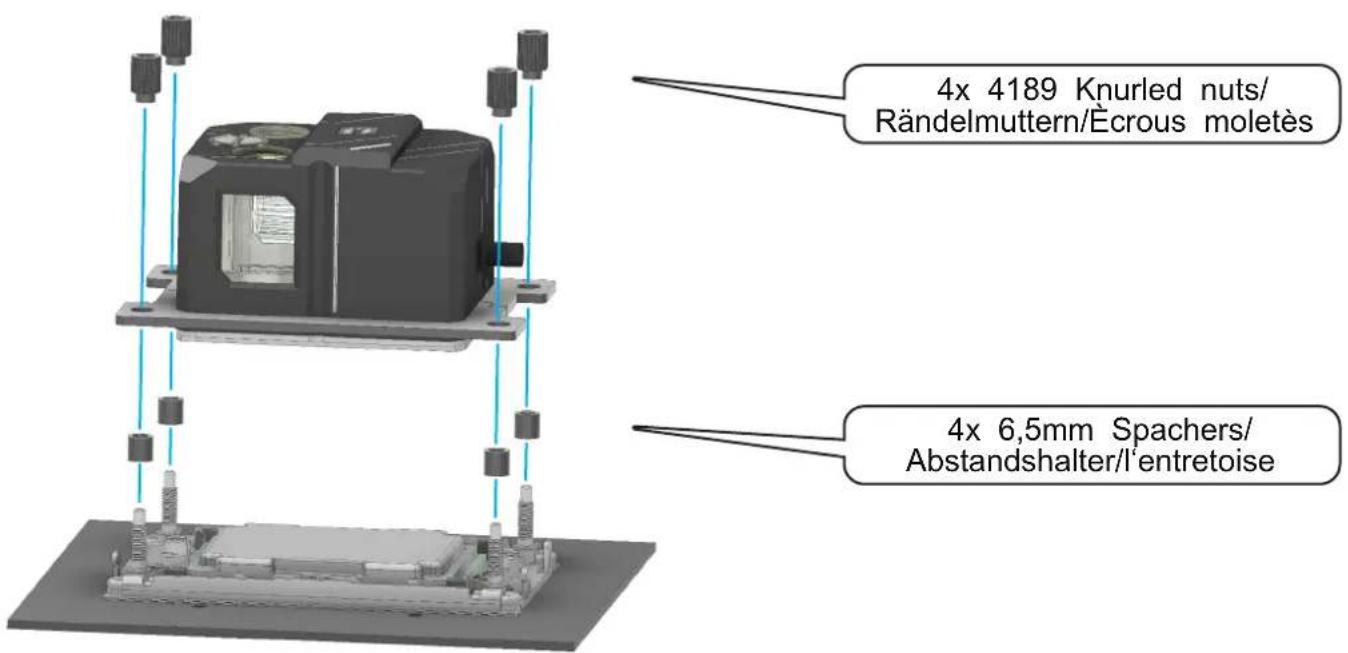

4x 4189 Knurled nuts/ Rändelmuttern/Écrous moletès 4x 6,5mm Spachers/ Abstandshalter/l'entretoise

EN DE FR

Placez les entretoises sur les boulons filetés. Placez le refroidisseur avec le support sur le socle. Vissez les écrous moletés en croix sur les boulons filetés dans les coins extérieurs.

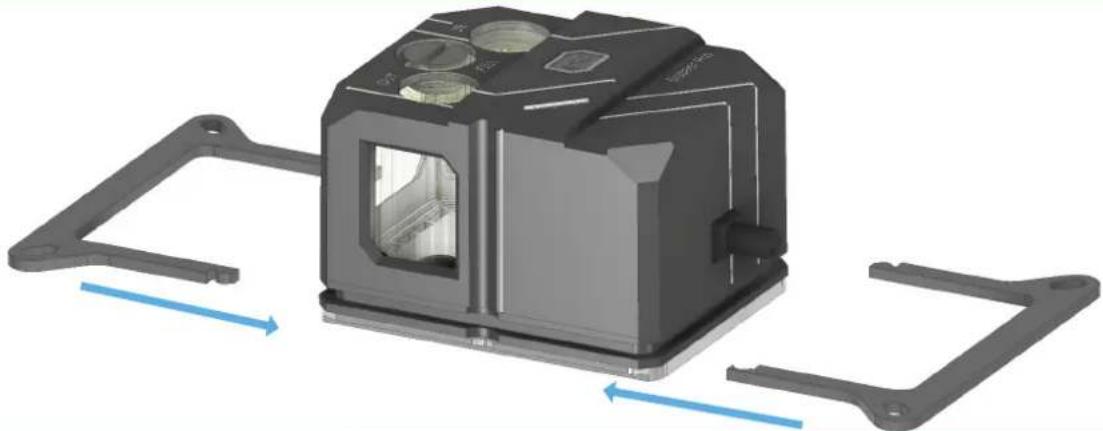

BRACKET ASSEMBLY HALTERMONTAGE SUPPORT DE MONTAGE11.

INTEL LGA 115X/1200/1700

Sélectionnez le cadre de maintien correspondant et emboîtez-le. Les deux supports sont montés de manière identique.

SOCKET ASSEMBLY SOCKELMONTAGE INSTALLATION DU SOCLE

Retirez le film de protection de la plaque arrière.

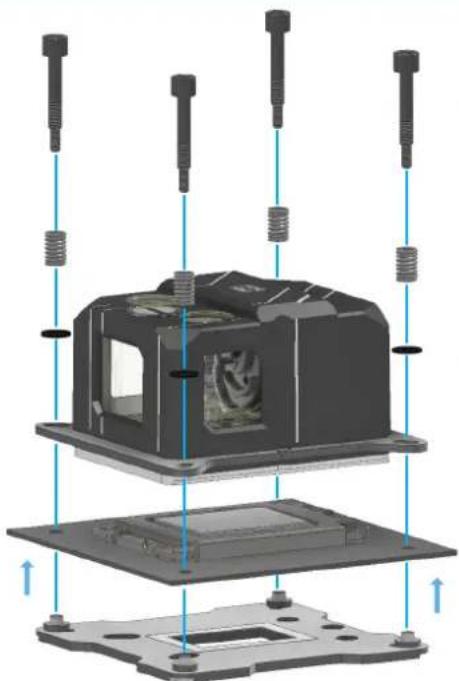

INTEL LGA 115X/1200

Ne pas utiliser d'outils, ne serrez que la main!

EN DE FR

La plaque arrière est fixée à l'arrière de la carte mère à l'aide des bandes adhésives. Les vis LGA 115x/1200/1700 sont insérées à travers les ressorts, les rondelles et le supports. Le tout est ensuite monté sur le socle.

INTEL LGA 1700

Ne pas utiliser d'outils, ne serrez que la main!

EN DE FR

La plaque arrière est fixée à l'arrière de la carte mère à l'aide des bandes adhésives. Les vis LGA 115x/1200/1700 sont insérées à travers les ressorts, les rondelles et le support. Le tout est ensuite monté sur le socle.

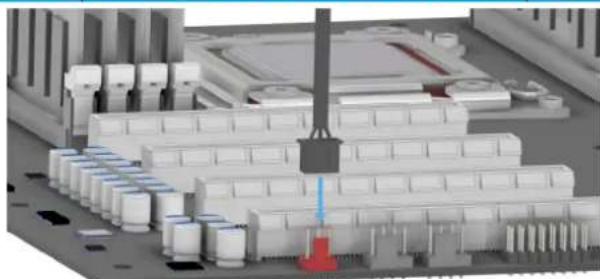

MAINBOARD SUPPLY MAINBOARD ANSCHLUSS CONNEXION À LA CARTE MÈRE12.

Connectez la pompe directement à votre carte mère, soit sur un 3-pin ou 4-pin.

NOTE:

EN

Si vous utilisez un connecteur de ventilateur à 3 broches, assurez-vous que la tension est réglée sur 12V dans le bios. Ceci n'est pas nécessaire pour les connexions PWM.

V.1.00-02.2022
