Caractéristiques techniques	Compatible avec les cartes graphiques Radeon RX 6800 Nitro+
Matériaux	Acrylique et aluminium
Dimensions	Dimensions spécifiques non fournies
Poids	Poids spécifique non fourni
Utilisation	Refroidissement liquide pour cartes graphiques
Installation	Installation sur la carte graphique avec des fixations adaptées
Maintenance	Vérifier régulièrement l'état du liquide de refroidissement
Sécurité	Éviter tout contact avec l'eau et les composants électriques
Informations générales	Produit destiné aux utilisateurs avancés en refroidissement liquide

FOIRE AUX QUESTIONS - Eisblock Aurora Acryl GPX-A Radeon RX 6800 Nitro+ Alphacool

Qu'est-ce que l'Alphacool Eisblock Aurora Acryl GPX-A Radeon RX 6800 Nitro+ ?

L'Alphacool Eisblock Aurora Acryl GPX-A est un waterblock conçu pour refroidir la carte graphique Radeon RX 6800 Nitro+, permettant une meilleure gestion thermique et une optimisation des performances.

Comment installer le waterblock sur ma carte graphique ?

Pour installer le waterblock, retirez d'abord le refroidisseur d'origine de la carte graphique, nettoyez la surface du GPU, appliquez de la pâte thermique, puis fixez le waterblock en suivant les instructions du manuel d'installation fourni.

Le waterblock est-il compatible avec tous les modèles de Radeon RX 6800 ?

Non, le waterblock est spécifiquement conçu pour le modèle Radeon RX 6800 Nitro+. Assurez-vous de vérifier la compatibilité avant l'achat.

Quelle est la meilleure méthode pour maintenir l'eau du circuit de refroidissement ?

Il est recommandé d'utiliser un mélange d'eau distillée et d'additifs de refroidissement pour prévenir la corrosion et la croissance de bactéries dans le circuit de refroidissement.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis, d'un applicateur de pâte thermique, et éventuellement d'une clé Allen pour les vis de fixation selon votre configuration.

Comment savoir si le waterblock fonctionne correctement ?

Pour vérifier le bon fonctionnement, surveillez les températures de votre GPU à l'aide d'un logiciel de monitoring. Si les températures restent dans des limites saines, le waterblock fonctionne correctement.

Y a-t-il une garantie sur le produit ?

Oui, l'Alphacool Eisblock Aurora Acryl GPX-A est généralement couvert par une garantie limitée. Vérifiez les conditions spécifiques sur le site du fabricant ou avec votre revendeur.

Que faire si je rencontre des fuites dans le système de refroidissement ?

En cas de fuite, éteignez immédiatement votre système, videz le circuit de refroidissement et inspectez toutes les connexions et joints. Réparez ou remplacez les pièces défectueuses avant de remettre le système sous tension.

Comment nettoyer le waterblock ?

Pour nettoyer le waterblock, utilisez un chiffon doux et de l'alcool isopropylique. Évitez d'utiliser des produits abrasifs qui pourraient rayer la surface.

Puis-je utiliser ce waterblock avec un autre type de refroidissement ?

Non, ce waterblock est spécifiquement conçu pour être utilisé avec un système de refroidissement liquide. Il n'est pas compatible avec des systèmes de refroidissement à air.

MODE D'EMPLOI Eisblock Aurora Acryl GPX-A Radeon RX 6800 Nitro+ Alphacool

FR Lisez les instructions de sécurité avant de commencer l'installation.

ACCESSORIES

ZUBEHÖR

ACCESSOIRES

1

2

3

4

5

6

7

8

9

1x 8x66x1mm

2x 51x1mm

2x 5x1mm

1x 0x1mm

1x 8x74x3mm

2x 51x3mm

2x 30x30x3mm

2x 5x3mm

1x 8x100x3mm

2x M3x5 screws

2x M3 nuts

6x M2x5 screws

6x M2 washers

7x M2x11 screws

2x Screw plugs

1x ug tool

1x Thermal grease

1x Digital-RGB adapter

COMPATIBILITY CHECK

Avant de commencer l'assemblage du refroidisseur, comparez votre carte avec les images de notre configurateur. Pour ce faire, visitez https://www.hwconfig.com et cherchez votre carte graphique ou votre modèle de refroidisseur. Pour une identification précise, vous pouvez également comparer le numéro de la PCB. La refroidisseur a été conçu pour une disposition spéciale du PCB. Il est possible que le fabricant change des détails dans la disposition de ses composants lors d'une révision et que le bloc de refroidissement ne soit plus compatible. Veillez lors de l'installation au fait que les composants hauts ne touchent pas le bloc de refroidissement et que le bloc n'endommage pas la carte graphique.

Alphacool International GmbH n'est pas responsable ni des erreurs d'installation ni du choix d'un refroidisseur incompatible.

Posez le matériel sur un tapis antistatique. Commencez par le démontage du refroidisseur d'origine. Selon la configuration du radiateur les vis du ventilateur et les caches doivent être enlevés d'abord. S'il s'agit d'un refroidisseur collé il faut travailler très doucement. Sinon des composants peuvent s'arracher. Conservez tous les pièces soigneusement. Ensuite, nettoyer le matériel de résidus de la pâte thermique ou de pads avec un solvant (alcool isopropanol par ex.).

1.

Fixez le couvercle de la fente comme indiqué en utilisant les 2 vis M3x5 et les écrous M3.

1.

1 2 3 3 2 4

EN DE FR

Nettoyez les surfaces de contact (la face inférieure du bloc de refroidissement) avec de l'alcool. La surface doit être propre sans aucune pollution.

Retirez les feuilles de protection des pads thermiques et placez les pads sur le bloc de cuivre comme indiqué.

1.

Appliquez maintenant la pâte thermique sur le processeur graphique à refroidir. Etalez-la à l'aide d'une bande en plastique. Afin d'éviter de salir les composants autour la couche doit rester inférieure à un millimètre d'épaisseur.

1.

Placez la carte graphique sur la glacière préparée. Vissez la carte comme indiqué avec les 6 vis M2x5 et les rondelles M2. Serrez les vis en croix, un tour à la fois, à la main.

5 6 7 8 9 7 5 6 8 8 6

EN DE FR

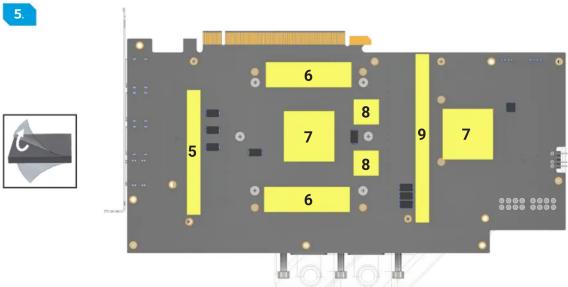

Retirez les feuilles de protection des pads thermiques et placez les pads sur la carte comme indiqué.

1.

Remettez maintenant la plaque arrière en place et vissez-la avec les 7 vis M2x11 comme indiqué sur l'illustration.

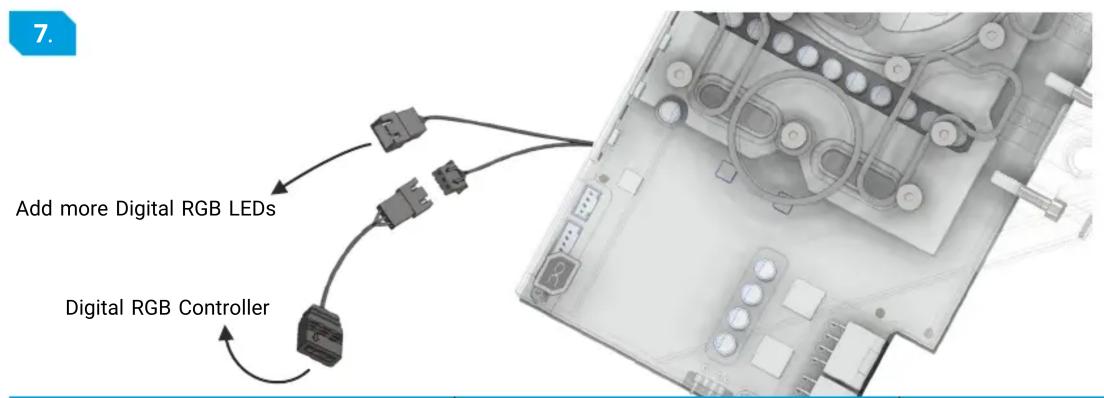

7. Add more Digital RGB LEDs Digital RGB Controller

EN DE FR

Pour contrôler l'éclairage Digital - RGB, connectez l'adaptateur fourni au connecteur femelle 3 broches et branchez-le à un contrôleur Digital - RGB (par ex. Alphacool Aurora Eiscontrol, Art. 15360, non fourni). Vous pouvez connecter des LEDs Digital - RGB supplémentaires au connecteur mâle 3 broches restant.

8.

Fermez les entrées dont vous n'avez pas besoin pour les tuyaux. Vissez les bouchons à l'aide de l'outil fourni.

V.1.00-03.2021
