BEDIENUNGSANLEITUNG Eisdecke D5 Dual Alphacool

SICHERHEITSHINWEISE 4

MONTAGEMATERIAL....5

TECHNISCHE DETAILS....6

DIMENSIONEN: STANDFUß......6

DIMENSIONEN: EISDECKE DUAL D5 / VPP PMMA 6

DIMENSIONEN: EISDECKE DUAL D5 / VPP MESSING....7

DIMENSIONEN: EISDECKE D5 / VPP PMMA....7

DIMENSIONEN: EISDECKE DUAL DDC PMMA 8

DIMENSIONEN: EISDECKE DUAL DDC MESSING....8

DIMENSIONEN: EISDECKE DDC PMMA 9

GEWINDEEINGÄNGE VERSCHLIESSEN.... 12

MONTAGE IM GEHÄUSE 13

MONTAGE MIT HILFE DER STANDFÜSSE.... 13

HÄNGENDE MONTAGE 15

PUMPEN ANSCHLIEßEN....16

D5 / VPP.... 16

DDC....17

DC-LT....18

LEDS ANSCHLIESSEN 19

ENGLISH 20

Eisdecke Alphacool International GmbH

INSTALLATION SUSPENDUE....47

RACCORDER LES POMPES....48

D5 / VPP....48

DDC....49

DC-LT....50

CONNEXION DES LEDS....51

DEUTSCH

SICHERHEITSHINWEISE

LESEN SIE DIE SICHERHEITSHINWEISE, BEVOR SIE MIT DER INSTALLATION BEGINNEN.

Nicht geeignet für Kinder unter 6 Jahren (enthält verschluck bare Kleinteile).

• Betreiben Sie keine Kühlkomponenten, ohne sicher zu stellen, dass Kühlmittel durch das Kühlsystem fließt. Nicht mit Kühlmittel betriebene Kühler können sehr heiß werden. Es besteht Verbrennungsgefahr.
• Nicht mit Kühlmittel durchströmte Kühler können die Hardware des Computers zerstören. Vergewissern Sie sich immer, dass die Pumpe beim Einschalten der Hardware ihre Funktion aufnimmt.
• Bitte beachten Sie, dass zum Anziehen der Anschlüsse keine Werkzeuge wie Schraubenschlüssel, Zangen oder ähnliches verwendet werden dürfen! Alle Produkte aus Kunststoff oder Gewindeanschlüsse aus Metall, die mit Kunststoffteilen verbunden sind, werden mit Werkzeug schnell überlastet! Hierdurch entstandene Risse oder andere Beschädigungen sowie Schaden durch austretende Kühlfüssigkeit fallen nicht in die Gewährleistung!
• Verwenden Sie nur Anschlüsse mit einem Dichtring! Durch den Dichtring reicht ein festes Anziehen mit der Hand völlig aus! In Ausnahmefällen werden Sie in der Anleitung eindeutig auf die Verwendung von Werkzeug hingewiesen!
• Überzeugen Sie sich bitte von der Funktion Ihrer Hardware, sowie des Kühlsystems (Dichtheit, Pumpenfunktion und Lüfter). Falls noch nicht erfolgt. Sie minimieren so den Aufwand bei der Suche möglicher Fehlerquellen. ALPHACOOL INTERNATIONAL GMBH übernimmt nicht die Garantie des Herstellers der elektronischen Bauteile und Komponenten. Die Montage des Kühlsystems erfolgt auf eigenes Risiko.
  • Die Schrauben sollten nicht zu fest angezogen werden. Wenn Sie die Schrauben übermäßig fest angezogen haben, können sich die Haltebolzen lösen und es ist keine gleichmäßige Auflage des Kühlers mehr gewährleistet.
• Bei Anschlüssen mit 8 mm Gewindelänge kann es zur Durchflussminimierung kommen.
• Wir empfehlen einen Dichtigkeitstest vor Montage / Einbau des Kühlers. Der Wasserdruck im Kreislauf der Wasserkühlung darf maximal 0,8 Bar sein.
• Überzeugen Sie sich, dass der Kühler alle zu kühlenden Bauteile mit Wärmeleitpaste und / oder Wärmeleitpads berührt.
• Verwenden Sie ausschließlich destilliertes Wasser oder ALPHACOOL CAPE KELVIN CATCHER in Ihrem Kühlkreislauf. Entstandene Schäden durch ungeeignete Kühlfüssigkeit fallen nicht in die Gewährleistung!

Bestimmungsgemäßer Betrieb

Die ALPHACOOL INTERNATIONAL GMBH- Kühlkomponenten sind für die Kühlung von Computerbauteilen von ALPHACOOL zugelassen. Bei artfremder Nutzung erlischt die Gewährleistung.

Gewährleistung

1. Angaben, Zeichnungen, Abbildungen, technische Daten, Gewichts-, Maß- und Leistungsbeschreibungen, die in Prospekten, Katalogen, Rundschreiben, Anzeigen oder Preislisten enthalten sind, haben rein informativen Charakter. Wir übernehmen keine Gewähr für die Richtigkeit dieser Angaben. Hinsichtlich der Art und des Umfangs der Lieferung sind allein die in Bestellung und Auftragsbestätigung enthaltenen Angaben ausschlaggebend.

2. Soweit ein gewährleistungspflichtiger Mangel vorliegt, sind Sie im Rahmen der gesetzlichen Bestimmungenberechtigt, Nacherfüllung zu verlangen, vom Vertrag zurückzutreten oder den Kaufpreis zu mindern. Die Verjährungsfrist von Gewährleistungsansprüchen für die gelieferte Ware beträgt zwei Jahre ab Erhalt der Ware, falls Sie Verbraucher (§ 13 BGB) sind. Sind Sie Unternehmer (§ 14 BGB), so gilt die Maßgabe, dass die Verjährungsfrist nur ein Jahr beträgt.

3. Der Gewährleistungsanspruch gilt nur im Zusammenhang mit der Originalrechnung, dem Kassenbeleg oder einer Bestätigung von ALPHACOOL INTERNATIONAL GMBH über den Gewährleistungsanspruch.
4. Es liegt allein im Ermessen von ALPHACOOL INTERNATIONAL GMBH, das defekte Produkt oder defekte Bestandteile zu reparieren oder zu ersetzen. Das jeweils ersetzte Produkt oder der Bestandteil geht in das Eigentum von ALPHACOOL INTERNATIONAL GMBH über.
5. Alle Gewährleistungsansprüche werden von ALPHACOOL INTERNATIONAL GMBH oder durch beauftragte Fachhändler durchgeführt. Wird die Reparatur von einer nicht autorisierten oder beauftragten Person durchgeführt, übernimmt ALPHACOOL INTERNATIONAL GMBH weder Kosten noch Haftung, es sein denn, die Reparatur ist vorher mit ALPHACOOL INTERNATIONAL GMBH abgestimmt worden.
6. Alle Kosten, die aus einer etwaigen Umrüstung der Produkte entstehen, werden von ALPHACOOL INTERNATIONAL GMBH nicht übernommen.
7. Die Gewährleistung von ALPHACOOL INTERNATIONAL GMBH schließen die folgenden Punkte nicht ein:

7.1. Regelmäßige Kontrollen, Wartung und Reparatur oder der Ersatz von Verschleißteilen
7.2. Falsche Bedienungen oder Defekte durch fehlerhafte Installation.
7.3. Schäden, verursacht durch Sturm, Wasser, Feuer, Überspannung, höhere Gewalt oder Krieg, fehlerhaftem Anschluss an das Netz, unzureichende oder fehlerhafte Belüftung oder andere Gründe, auf die ALPHACOOL INTERNATIONAL GMBH keinen Einfluss hat.
7.4. Schäden, die durch den Transport oder unsachgemäße Verpackung entstehen.
8. Die in dem jeweiligen Land geltenden Rechte des Verbrauchers, z.B. Forderungen gegenüber dem Verkäufer, wie im Kaufvertrag niedergelegt, werden von dieser Gewährleistungserklärung nicht berührt. ALPHAÇOOL INTERNATIONAL GMBH, ihre Niederlassungen und Distributoren, haften nicht für direkte oder indirekte Schäden oder Verluste, soweit nicht zwingende gesetzliche Bestimmungen dem entgegenstehen.
9. ALPHACOOL INTERNATIONAL GMBH übernimmt nicht die Gewährleistung des Herstellers der elektronischen Bauteile und Komponenten. Die Montage des Kühlers erfolgt auf eigenes Risiko.

Wenden sie sich an ein autorisiertes Entsorgungsunternehmen in ihrem Land. Eine Entsorgung mit dem Hausmüll (unsortierter Müll) oder ähnliche Einrichtungen für die Sammlung kommunaler Abfälle sind nicht zulässig.

MONTAGEMATERIAL

alle Eisdecken
4x G1/4“Verschlüsse	2xStandfüße	8x M4 x 6Schrauben	4x M4 Mutter	4x M4Entkopplungen

DC-LT – Version	DDC – Version	VPP - Version
Single: 2xDual: 4x	Single: 4xDual: 8x	Single: 8xDual: 16x	Single: 1xDual: 2x
M3 x 8Schrauben	M4 x 25Schrauben	M4 x 12Schrauben	Pumpenhalterung

TECHNISCHE DETAILS

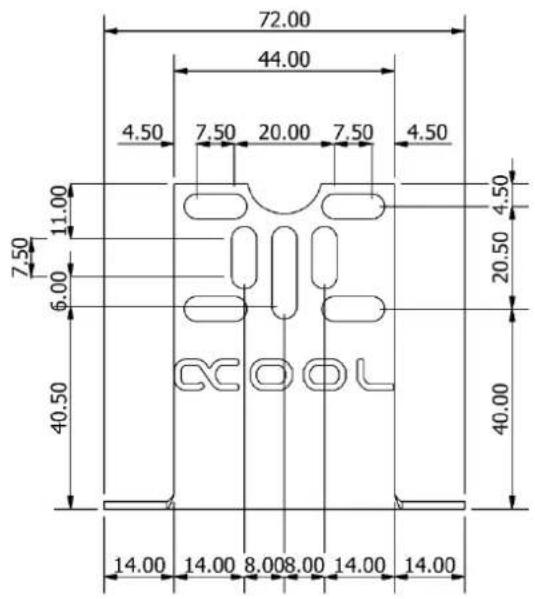

DIMENSIONEN: STANDFUß

[in mm]

72.00 44.00 4.50 7.50 20.00 7.50 4.50 11.00 7.50 6.00 40.50 20.50 4.50 40.00 14.00 14.00 8.008.00 14.00 14.00

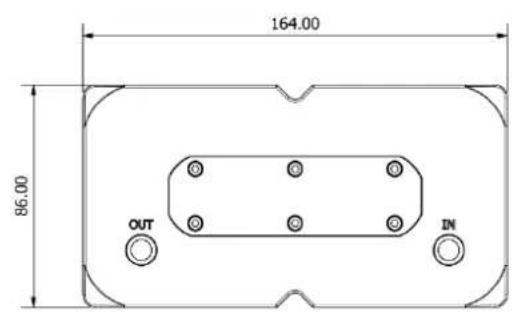

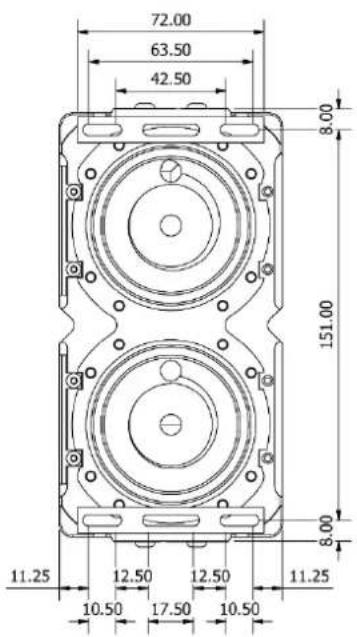

DIMENSIONEN: EISDECKE DUAL D5 / VPP PMMA

72.00 63.50 42.50 8.00 151.00 8.00 11.25 12.50 12.50 11.25 10.50 17.50 10.50

O - Ring D5 / VPP Pumpe Pumpenhalterung 8x M4 x 12 Schrauben

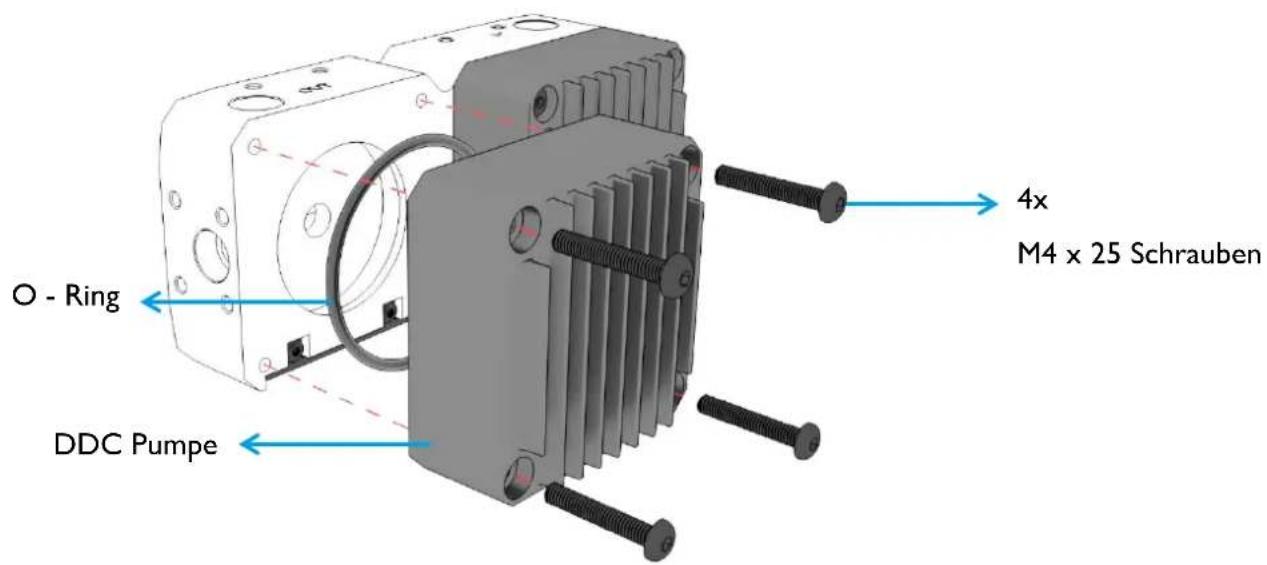

DDC

O - Ring DDC Pumpe 4x M4 x 25 Schrauben

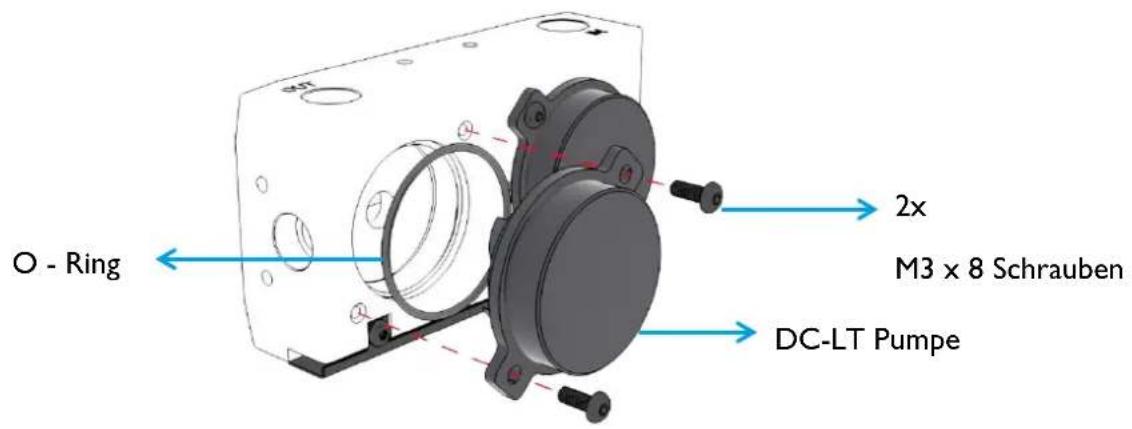

DC-LT

O - Ring 2x M3 x 8 Schrauben DC-LT Pumpe

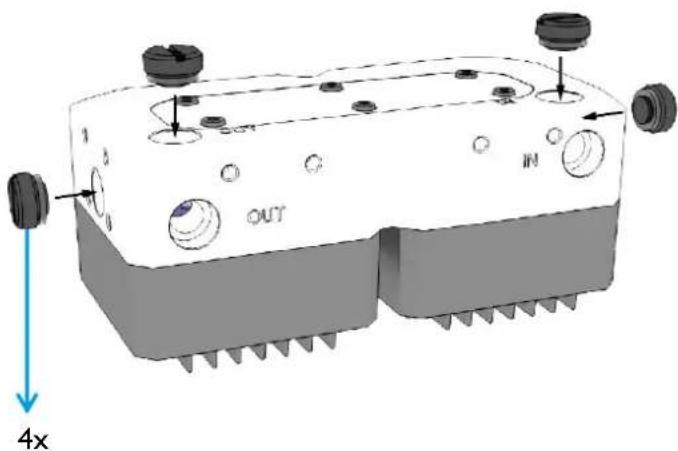

GEWINDEEINGÄNGE VERSCHLIESSEN

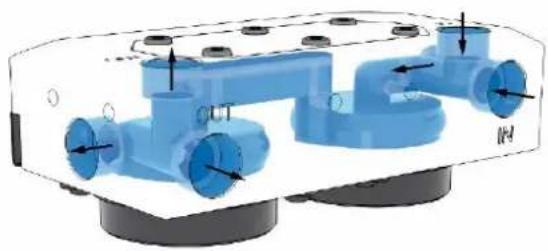

Die Kühlfüssigkeit fließt innerhalb des Pumpendeckels von rechts nach links. Überlegen Sie welchen Einlass und Auslass Sie nutzen wollen und verschließen Sie die übrigen Gewinde.

Alle Eisdecken bieten verschiedene Montagemöglichkeiten. Die Abbildung zeigt beispielhaft alle Bohrungen für die Montage. Dabei haben Sie die Wahl zwischen der Montage von Standfüßen oder einer hängenden Montage.

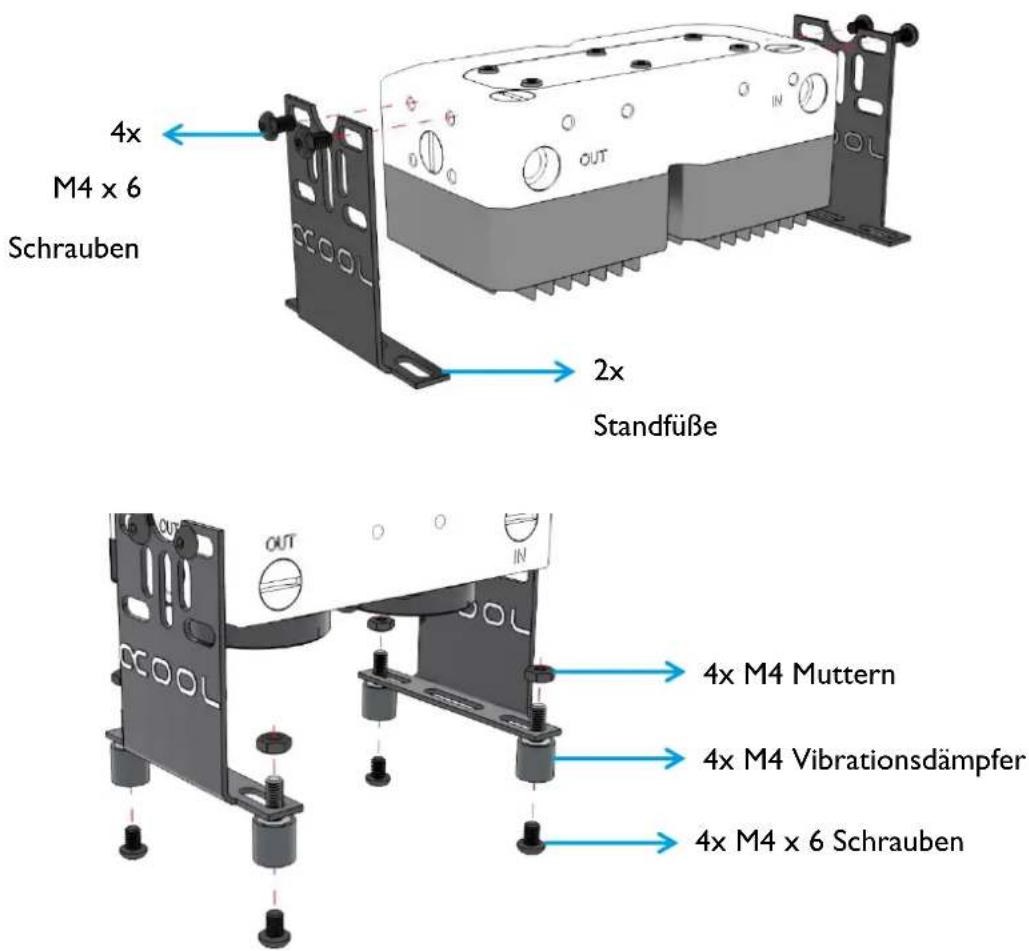

MONTAGE MIT HILFE DER STANDFÜSSE

4x M4 x 6 Schrauben 2x Standfüße OUT OUT OUT 4x M4 Muttern 4x M4 Vibrationsdämpfer 4x M4 x 6 Schrauben

Wir empfehlen für die Montage im Gehäuse immer die Vibrationsdämpfer zu nutzen.

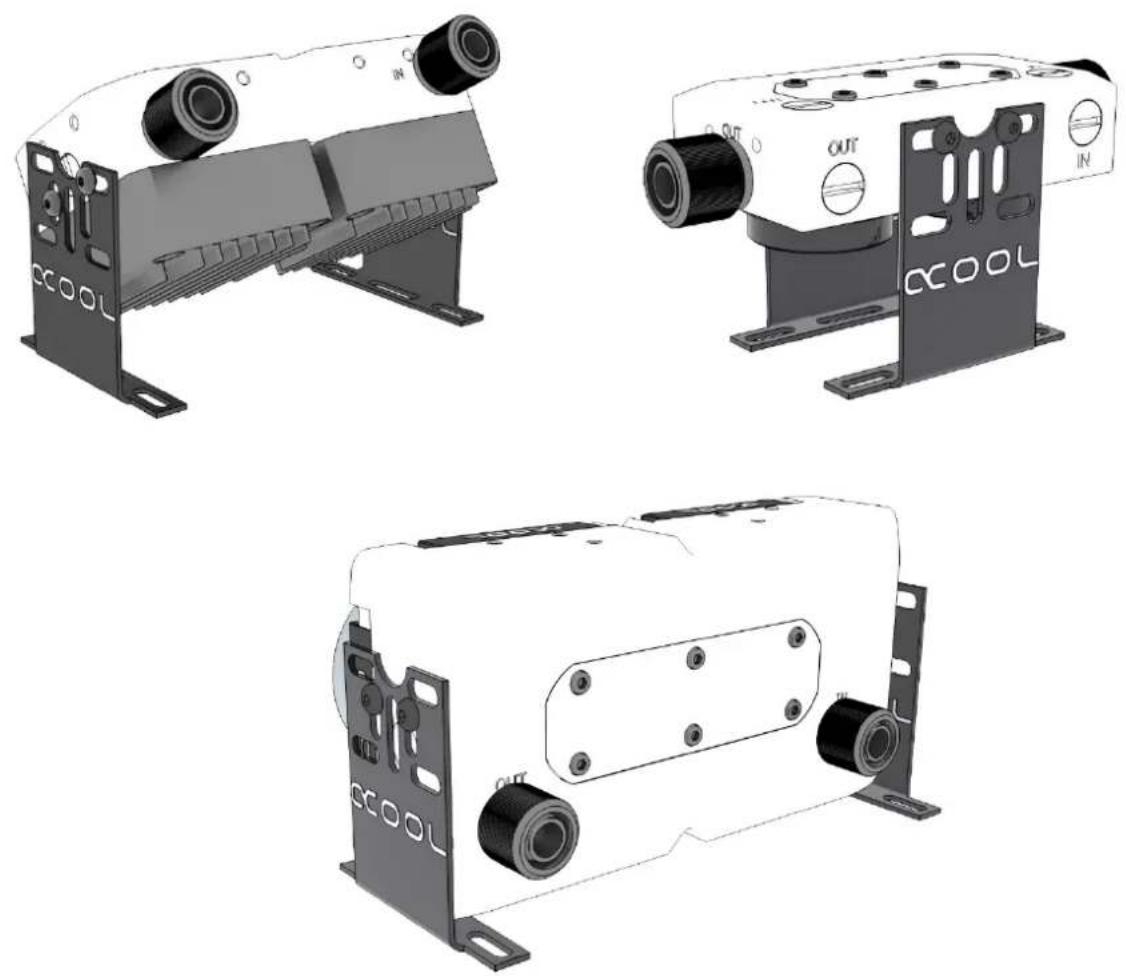

MONTAGEBEISPIELE:

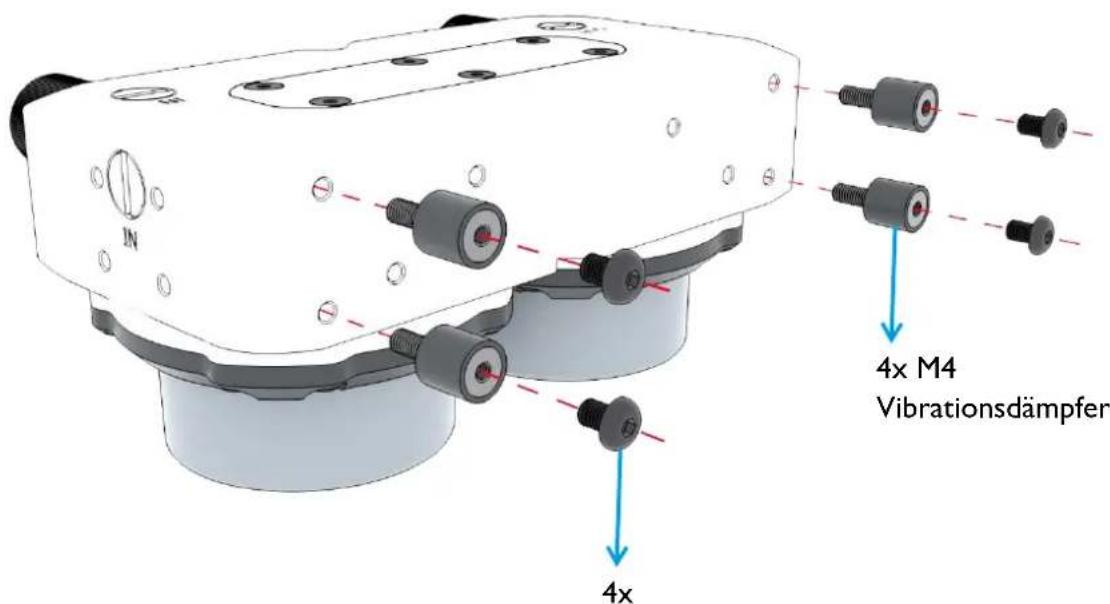

HÄNGENDE MONTAGE

IN 4x M4 Vibrationsdämpfer 4x

M4 x 6 Schrauben

D5 / VPP

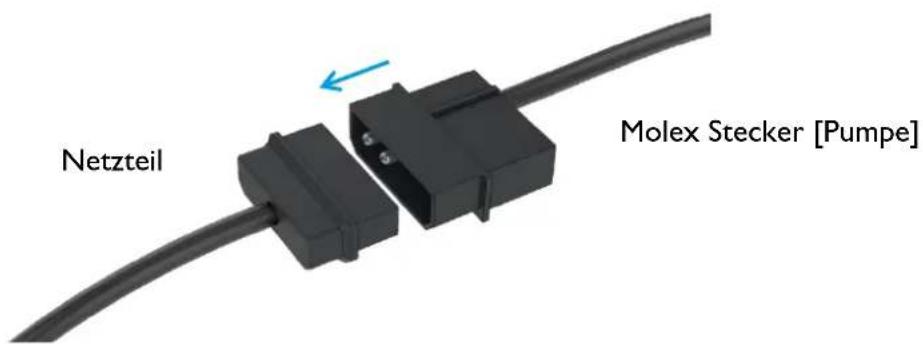

Die Eispumpe VPP755 wird über einen Molex Stecker mit Strom versorgt. Schließen Sie dieses an Ihr Netzteil an:

Netzteil Molex Stecker [Pumpe]

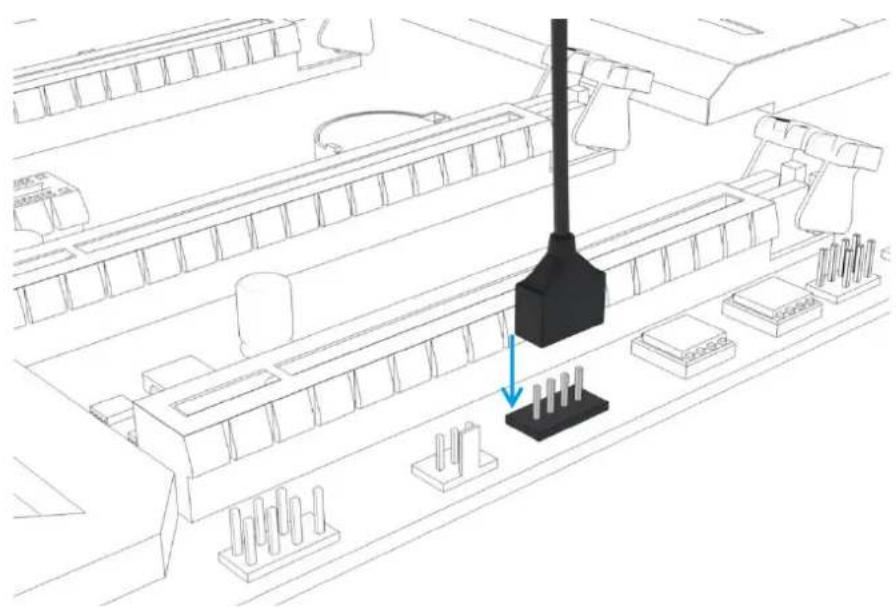

Der 4-Pin Stecker ist zum Regeln der Pumpe, stecken Sie diesen auf Ihr Mainboard:

Einige Mainboards verfügen über spezielle 4-Pin Steckplätze für Pumpen. Sollte Ihr Mainboard lediglich Steckplätze für Lüfter bieten, achten Sie bitte darauf die maximale Gesamtleistung von 10 W nicht zu überschreiten.

DDC

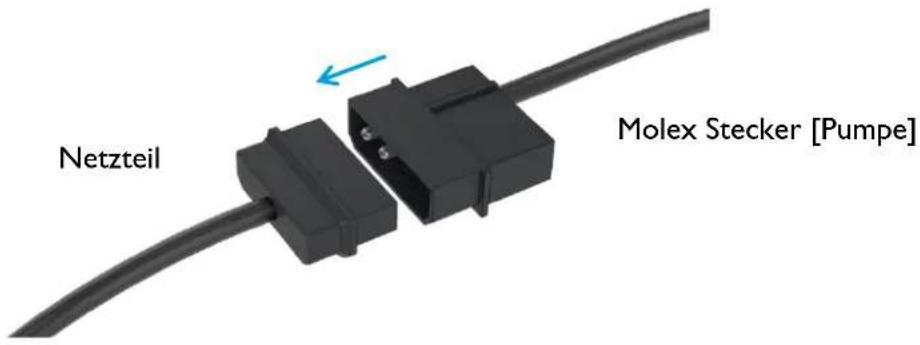

Die DDC Pumpe wird über einen Molex Stecker mit Strom versorgt. Schließen Sie dieses an Ihr Netzteil an:

Netzteil Molex Stecker [Pumpe]

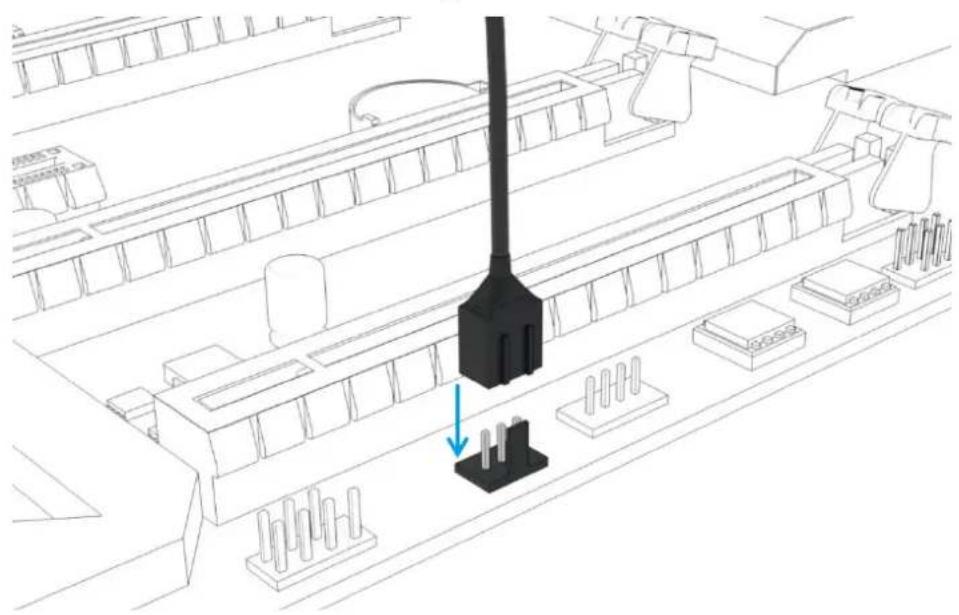

Das 3-Pin Kabel muss auf Ihr Mainboard aufgesteckt werden:

Einige Mainboards verfügen über spezielle Steckplätze für Pumpen. Sollte Ihr Mainboard lediglich Steckplätze für Lüfter bieten, achten Sie bitte darauf die maximale Gesamtleistung von 10 W nicht zu überschreiten.

DC-LT

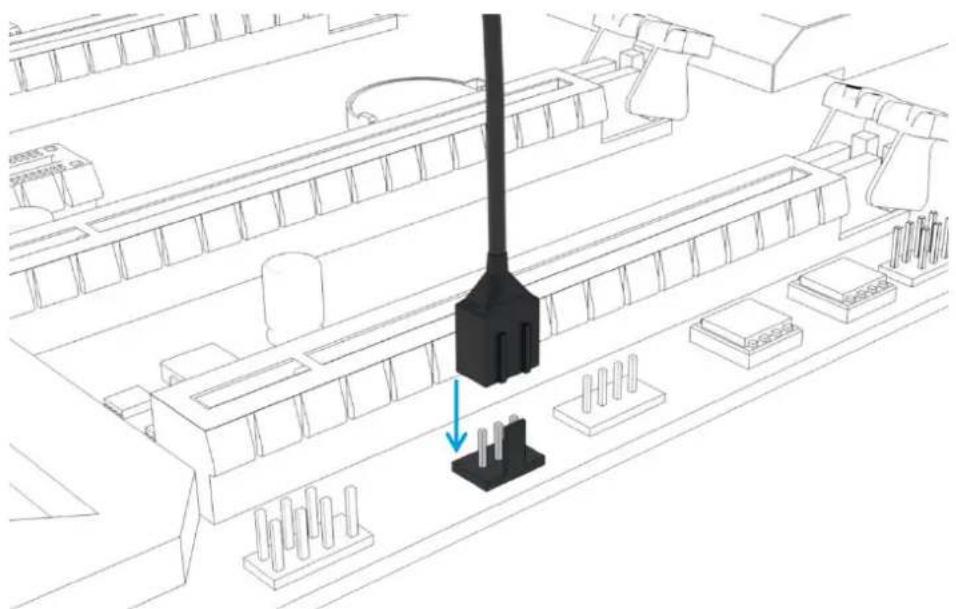

Die DC-LT Pumpe wird über einen 3-Pin Anschluss mit Strom versorgt. Stecken Sie den Anschluss auf Ihr Mainboard auf:

Einige Mainboards verfügen über spezielle Steckplätze für Pumpen. Sollte Ihr Mainboard lediglich Steckplätze für Lüfter bieten, achten Sie bitte darauf die maximale Gesamtleistung von 10 W nicht zu überschreiten.

LEDS ANSCHLIESSEN

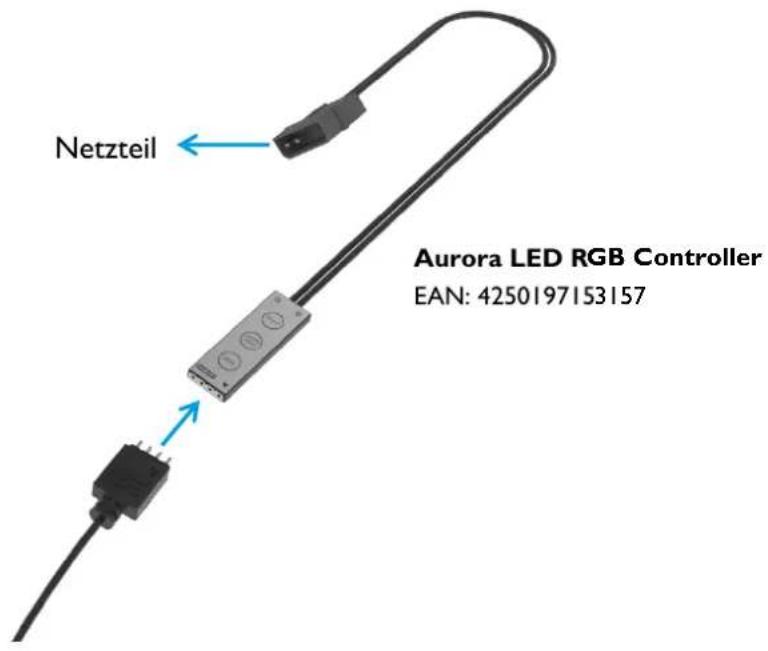

Zum Ansteuern der LEDs verbinden Sie den RGB Stecker mit einem RGB Controller (separat erhältlich) oder einem Adapterkabel für Mainboards (separat erhältlich).

Netzteil Aurora LED RGB Controller EAN: 4250197153157

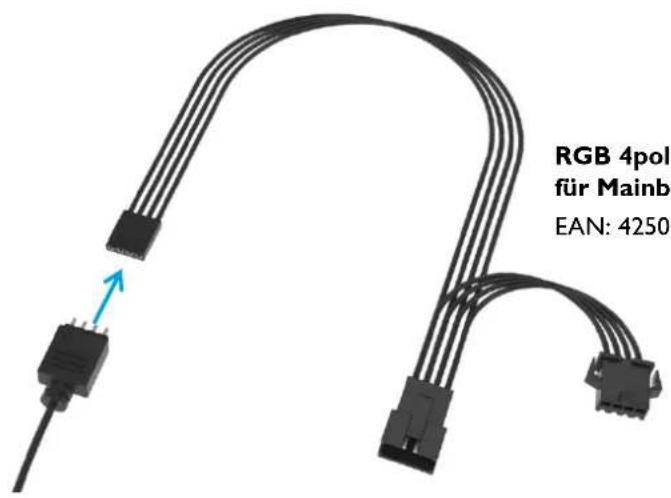

RGB 4pol für Mainb EAN: 4250

RGB 4pol LED Adapterkabel für Mainboards
EAN: 4250197185400
