Caractéristique	Détails
Type d'appareil	Climatiseur mural
Capacité de refroidissement	5 kW
Capacité de chauffage	5.6 kW
Classe énergétique	A++
Niveau sonore (intérieur)	19 dB(A)
Niveau sonore (extérieur)	48 dB(A)
Dimensions unité intérieure	800 x 295 x 200 mm
Dimensions unité extérieure	800 x 550 x 330 mm
Poids unité intérieure	10 kg
Poids unité extérieure	30 kg
Réfrigérant	R-32
Fonctionnalités supplémentaires	Mode éco, déshumidification, programmation hebdomadaire
Installation	Installation par un professionnel recommandée
Entretien	Filtres lavables, nettoyage régulier recommandé
Sécurité	Protection contre les surcharges, dispositif de sécurité intégré
Garantie	2 ans

FOIRE AUX QUESTIONS - FTXK50AV1BS DAIKIN

Comment régler la température sur le DAIKIN FTXK50AV1BS ?

Utilisez la télécommande pour augmenter ou diminuer la température en appuyant sur les boutons '+' ou '-'.

Que faire si le climatiseur ne s'allume pas ?

Vérifiez que l'appareil est bien branché et que le disjoncteur n'est pas déclenché. Assurez-vous également que la télécommande fonctionne avec des piles neuves.

Comment nettoyer le filtre de mon climatiseur DAIKIN FTXK50AV1BS ?

Retirez le panneau avant pour accéder au filtre, puis nettoyez-le avec de l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Pourquoi mon climatiseur fait-il du bruit ?

Des bruits peuvent provenir de l'accumulation de saleté dans l'appareil ou d'une installation incorrecte. Vérifiez le filtre et assurez-vous que l'appareil est bien installé.

Comment changer le mode de fonctionnement (chauffage/refroidissement) ?

Utilisez la télécommande pour sélectionner le mode souhaité en appuyant sur le bouton 'Mode' jusqu'à ce que l'option désirée s'affiche.

Que faire si le climatiseur ne refroidit pas correctement ?

Vérifiez que les filtres sont propres, que les fenêtres et portes sont fermées, et que le mode de refroidissement est activé. Si le problème persiste, contactez un professionnel.

Quelle est la consommation d'énergie du DAIKIN FTXK50AV1BS ?

La consommation d'énergie dépend du mode de fonctionnement et de la température réglée. Consultez le manuel pour les spécifications détaillées.

Comment programmer le minuteur du climatiseur ?

Utilisez la télécommande pour accéder au menu de programmation et suivez les instructions pour définir l'heure de démarrage et d'arrêt.

Mon climatiseur affiche un code d'erreur. Que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Si vous ne pouvez pas résoudre le problème, contactez un technicien agréé.

MODE D'EMPLOI FTXK50AV1BS DAIKIN

Mode D'emploi Combiné sans fil

Français

1. Faites correspondre l'anneau de l'extremité de la chanette à boules avec le trou de vis situé au dos de la télécommande et fixez-le à l'aide de la vis.
2. Fixez le support et la chaînette à boules comme ci-dessus, dans une position permettant une réception facile des signaux de la télécommande.
3. Passez la chaînette à boules à l'arrêt du support et faites correspondre l'anneau de l'extrémité de la chaînette à boules avec le trou supérieur du support. Fixez le support au mur à l'aide de 2 vis.

Installation

Les pilles foumlles avec le contrôle sont marquées de ce symbole.

Il signifie que les pilles doivent etre elimineres seperment des orduros menagerees non triées.

Si un symbole chimique est imprimé sous ce symbole, il signifie que la pile contient un métal lourd au-delà d'une certaine concentration.

Symbole chrmiques possibles

■Pb:plomb（>0.004%）

Les ples usages ouiques deventre traitses par une usine de tratement specialise dans le recyclage. A travers un mise a roub correcte, you contribuez a dvoir les consouciences potentielloment nafestas pour l'environnement et la sante humaine. Veilleux contacter vous autorite locale pour plus d'informations.

Batterie

1) Typ: AAA.R03

2) Menge: 2 Stuck

• La source d'ou le signal sera transmis.

2. Indication de transmission de signal

• Clignotement pour confirmer que le dernier réglage ait été transmis à l'unité.

3. Bouton « ON/OFF » (MARCHE'/ARRÉT)

• Appuyez une fois pourmettreleclimatiseur en marche.
• Appuyez de nouveau pour êtreindre le climatisateur.

4. Sélection de la vitesse du ventilateur

• Appuyez de façon continue sur le bouton pour transformer successivement la vitesse du ventilateur comme suit :

Lent -Moyen Rapide-Auto

• Cessez d'appuyer lorsque la vitesse désirée apparait sur l'écran d'affichage.

5. Mode operationnel

• Appuyez sur le bouton MODE pour selectionner le type de mode opérationnel.
• Pour l'unité de refroidissement, les modes disponibles comprend : COOL (FROID), DRY (SEC) et FAN (ENTILATION).
• Pour l'unité de thermopompe, les modes disponibles comprennent: AUTO (A) (AUTO), COOL (FROID), DRY (SEC), FAN (VENTILATION) et HEAT (CHAUD).
• Le mode AUTO (A) (AUTO) n'est pas disponible pour le système à eau glacée à l'exception du système à 4 conduites.

6. Oscillation automatique de la ventilation

• Appuyez sur le bouton SWING pour activer la fonction d'oscillation automatique de la ventilation.
• Pour orienter la ventilation dans une direction précise, appuyez sur le bouton SWING <>, attendez ensuite que le volet de ventilation souffle dans la direction désirée puis appuyez de nouveau sur le bouton.

Méthode de sélection du mode Swing (dépendant du modele)

• Appuyez sur le bouton SWING (C) pendant 4 secondes pour entrer dans le mode de réglage du champ. En mode de réglage local, seul le mode d'oscillation SWING MODE (E) est affchéé.
• Appuyez sur le bouton de température et pour selectionner la rotation du SWING MODE (3) depuis le Mode Swing 1 au Mode Swing 3.
• Les 3 différents modes d'oscillation (SWING MODE) suivants sont disponibles :

Mode d'oscillation 1 Mode d'oscillation 2 Mode d'oscillation 3

Le mode d'oscillation (SWING MODE) ne sera pas activé, sauf si la fonction d'oscillation (SWING) est activée.

L'oscillation est indiquée par le logo :

• Si aucun mode ne change dans les 4 secondes, l'appareil fonctionnera selon le SWING MODE (2) sclectionné.

7. Fonction Powerful & Powerful+

• Appuyez sur le bouton pour refroidissement ou réchauffement rapide.
• Le ventilateur tourne à sa vitesse maximale.
• Pressez de nouveau pour refroidissement ou rechauffement intelligent.
• Le ventilateur tourne à sa vitesse maximale et le volet sera ajusté en fonction du jugement du capteur fonction.
• Pressez de nouveau pour désactiver la fonction.
• Disponible seulement sur le mode HEAT (CHAUD) et COOL (FROID).
• Toute modification de la vitesse du ventilateur entraine l'arrêt de cette fonction.

8. Programmer la minuterie d'arrêt

• Appuyez sur le bouton OFF TIMER pour activer la minuterie d'arret.
• Programmez l'heure désirée en appuyant continuèlement sur le bouton OFF TIMER.
• Appuyez sur le bouton CANCEL pour annuler le programmation d'arrêt.

9. Fonction silence (dépendant du modele)

• Appuyez sur pour un fonctionnement silencieux.
• Le ventilateur tourne à sa vitesse minimale.
• Pressez de nouveau pour désactiver la fonction.
• Disponible seulement sur le mode HEAT (CHAUD) et COOL (FROID).
• Toute modification de la vitesse du ventilateur entraine l'arrêt de cette fonction.

10. Mettre l'horloge à l'heure

• Maintenez le bouton CLOCK enforcé pourmettre l'horloge à l'heure.

11. Programme la minuterie de mise en marche

• Appuyez sur le bouton ON TIMER pour activer la minuterie de mise en marche.
• Programmez l'heure désirée en appuyant continuellement sur le bouton ON TIMER. Si la minuterie est programmée à 7h30, le climatiseur se mettra en marche à 7h30 pile.
• Appuyez sur le bouton CANCEL pour annuler le programmation de la minuterie.

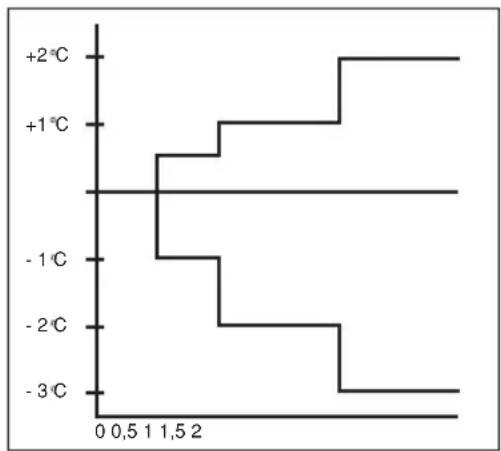

12. Réglage du mode de nuit

• Appuyez sur le bouton pour activer la fonction de mode de nuit.
• Ceci est une option anti-gaspillage d'énergie. Lorsque l'unité fonctionne en mode de

refroidissement, la température régée augmente de 0.5^ au bout de la première demi-heure, d'encore 0.5^ au bout de la deuxieme demi-heure et d 1^ au bout de l'heure suivante.

• Lorsque l'unité fonctionne en mode de chauffage, la température régée diminue d'1°C au bout de la première demi-heure, d'encore 1°C au bout de la deuxieme demi-heure et d'1°C au bout de l'heure suivante.
• Cette fonction est disponible en mode COOL (FROID), HEAT (CHAUD) et AUTO (AUTO).

13. Réglage de la température

• Pour régler la température au niveau que vous souhaitez, appuyez sur le bouton ou pour l'augmenter ou la baisser.
• La température se regle de 16^ à 30^ (Possibilité de régler de 20^ à 30^ ).
• Appuyez sur les boutons et simultanément pour passer des °C aux °F et inversement.

14. Fonction ECO+

• Pressez pour refroidissement ou rechauffement en mode respectueux de l'environnement.
• La température définie est automatiquement ajustée au niveau respectieux de l'environnement.
• Pressez de nouveau pour désactiver la fonction.
• Disponible seulement sur le mode HEAT (CHAUD) et COOL (FROID).

15. Fonction LED

• Pressez pour allumer/éteindre la lumière sur l'unité cassette de plafond.
• Pressez de manière continue pendant 5 secondes pour allumer/éteindre le voyant LED sur l'unité murale.
• Disponible seulement sur le mode HEAT (CHAUD), COOL (FROID), DRY (SEC), FAN (VENTILATION) et AUTO.

16. Fonction Sense

• Pressez pour un refroidissement, rechauffement ou déshumidification éco intelligent.
• La température affichée sur le combiné sans fil sera automatiquement de 24^ en tant que niveau respectueux de l'environnement.
• Pressez de nouveau pour désactiver la fonction.
• Disponible seulement sur le mode HEAT (CHAUD), COOL (FROID) et DRY (SEC).

FAUX DIAGNOSTICS (pour modèle à inverseur seulement)

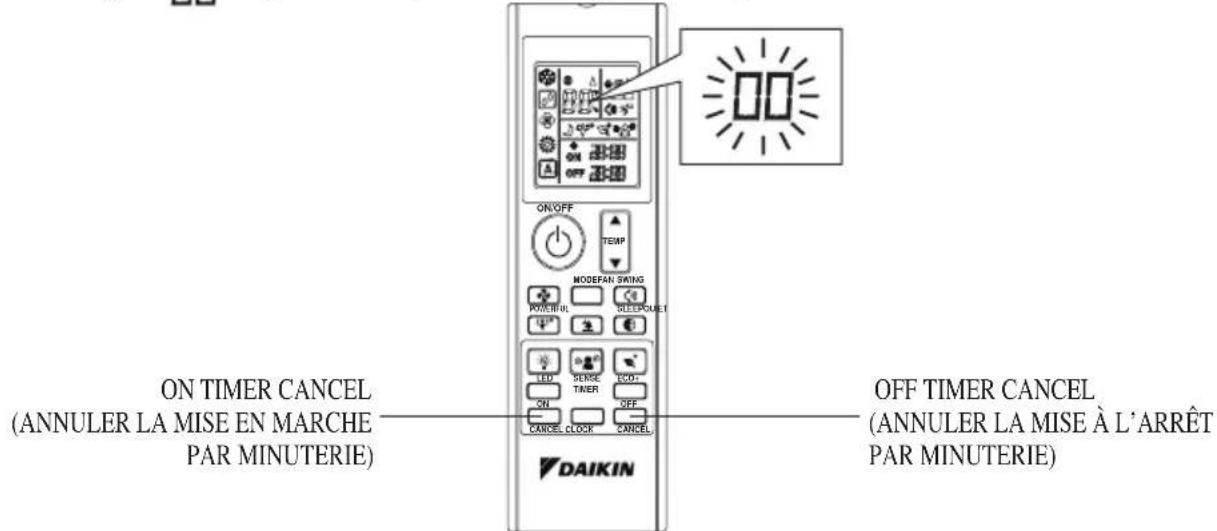

FAUX DIAGNOSTICS PAR LA TELECOMMANDE

La partie d'affichage de la température indique les codes correspondants.

1. Lorsque le bouton Annuler de la mise en marche par minuterie ON TIMER CANCEL (ANNULER LA MISE À L'ARRÉT PAR MINUTERIE) ou le bouton de la mise à l'arrêt par minuterie OFF TIMER CANCEL (ANNULER LA MISE EN MARCHE PAR MINUTERIE) est enforcé pendant 5 secondes, un signe « □□ » clignote sur la partie d'affichage de la température.

1. Appuyez sur le bouton ON TIMER CANCEL (ANNULER LA MISE EN MARCHE PAR MINUTERIE) ou OFF TIMER CANCEL (ANNULER LA MISE À L'ARRÊT PAR MINUTERIE) répétitivement jusqu'à ce qu'un bip continu se produit.

L'indication du code change comme montré ci dessous, et notification avec un long bip.

CODE DE L'ERREUR	SIGNIFICATION
00 NORMAL
A1 ERREUR PCB DANS LA SECTION INTÉRIEURE
A3 ANOMALIE DE LA POMPPE DE VIDANGE
A5 ANT GEL (REFROIDISSEMENT) / ÉCHANGEUR DE CHALEUR DE SURCHAUFFE(CHAUFFAGE)
A6 ANOMALIE SUR LE VENTILATEUR D'INTÉRIEUR
AH ANOMALIE DU FILTRE À AIR ÉLECTRIQUE
C4 THERMISTOR DE L'éCHANGEUR THERMIQUE INTÉRIEUR (1) EN COURT-CIRCUIT/OUVERT
C5 THERMISTOR DE L'éCHANGEUR THERMIQUE INTÉRIEUR (2) EN COURT-CIRCUIT/OUVERT
C7 ERREUR DE L'INTERRUPTEUR DE LIMITE D'ALETTE
C9 COURT-CIRCUIT/OUVERTURE DANS LE THERMISTOR DE PIECE INTÉRIEURE
E1 ERREUR DE CARTE EXTÉRIEURE
E3 PROTECTION HAUTE PRESSION
E4 PROTECTION BASSE PRESSION
E5 VERROU DU MOTEUR DU COMPRESSEUR /COMPRESSEUR SURCHARGÉ
E6 ERREUR DE DEMARRAGE DU COMPRESSEUR
E7 VERROU DU MOTEUR DE VENTILATEUR CC EXTÉRIEURE
E8 SURINTENSITÉ D'ENTRÈE CA
E9 ERREUR EXV
EA ERREUR DE VANNE À 4 VOIES
F3 TUYAUTERIE DE VIDANGE DE SURCHAUFFE
F6 ÉCHANGEUR DE CHALEUR DE SURCHAUFFE
HO ERREUR DU SYSTème DE CAPTEUR DU COMPRESSEUR
H3 ERREUR DE L'INTERRUPTEUR HAUTE PRESSION
H6 ERREUR DE DÉTCTION DE L'ALIMENTATION DU COMPRESSEUR
H7 SURCHARGE/SURINTENSITÉ DU MOTEUR DU VENTILATEUR/ANOMALIE DU CAPTEUR
H8 ERREUR DU CAPTEUR DE COURANT CA
H9 THERMISTANCE À AIR EXTÉRIEUR EN COURT-CIRCUIT/OUVERT
J1 ERREUR DU CAPTEUR DE PRESSION
J3 THERMISTANCE DE LA TUYAUTERIE DE VIDANGE DU COMPRESSEUR EN COURT-CIRCUIT/ OUVERT/ MAL POSITIONNEE
J5 COURT-CIRCUIT/OUVERTURE DANS LE THERMISTOR DU TUYAU D'ASPIRATION
J6 THERMISTANCE D'ÉCHANGEUR DE CHALEUR EXTÉRIEUR EN COURT-CIRCUIT/OUVERT
J7 COURT-CIRCUIT/OUVERTURE DANS LE THERMISTOR DE L'éCHANGEUR THERMIQUE DE SOUS- REFROIDISSEMENT
J8 THERMISTANCE DE LA TUYAUTERIE DU LIQUIDE EN COURT-CIRCUIT/OUVERTE
J9 THERMISTANCE DE LA TUYAUTERIE DE GAZ EN COURT-CIRCUIT/OUVERTE
L1 ERREUR PCB EXTÉRIEURE DE L'INVERSEUR
L3 BOITIER DE COMMANDE EXTÉRIEUR DE SURCHAUFFE
L4 DISSIPATEUR THERMIQUE DE SURCHAUFFE
L5 ERREUR IPM /ERREUR IGBT
L8 SURI NTENSITÉ DU COMPRESSEUR DE L'INVERSEUR
L9 PRÉVENTION DE SURINTENSITÉ DU COMPRESSEUR
LC ERREUR DE COMMUNICATION (PCB DE LA COMMANDE EXTÉRIEURE ET PCB DE L'INVERSEUR)
P1 PHASE OUVERTE OU DÉSÉQUILIBRE DE TENSION
P4 THERMISTANCE DE DISSIPATEUR DE CHALEUR EN COURT-CIRCUIT/OUVERT
PJ ERREUR DE RÉGLAGE DE LA CAPACITÉ
U0 INSUFFISANCE DE GAZ
U2 TENSION CC HORS PLAGE
U4 ERREUR DE COMMUNICATION
U7 ERREUR DE COMMUNICATION (CARTE DE COMMANDE ET CARTE IPM)
UA ERREUR D'INSTALLATION
UF MAUVAISE CORRESPONDANCE DANS L'INSTALLATION DU CâBLAGE ET DE LA TUYAUTERIE/ MAUVAI S CâBLAGE/INSUFFISANCE EN GAZ
UH ANTIGEL (AUTRES PIEÇES)

REMARQUE

1. Un bip bref et deux bip consecutifs indique qu'il n'y a pas de codes correspondants.
2. Pour annuler l'affichage du code, appuyez pendant 5 secondes sur le bouton ON TIMER CANCEL (ANNULER LA MISE EN MARCHE PAR MINUTERIE) ou OFF TIMER CANCEL (ANNULER LA MISE À L'ARRÊT PAR MINUTERIE). Le code affché s'annule lui même si le bouton n'est pas appuyé pendant 1 minute.
