MANUALE UTENTE FTXK50AV1BS DAIKIN

Manuale Di Funzionamento Ricevitore alla fili

Italiano

1. Far combaciare l'anello all'estremità della catena a sfera con il foro della vite sul retro del telecomando e fissare bene con la vite.
2. Fissare il supporto e la catena a sfera al di sopra del punto in cui possono essere ricevuti lavoramente i segnali dal telecomando.
3. Far passare la catena a sfera attraverso il retro del supporto e far combacciare l'anello all'estremità della catena con il foro superiore del supporto. Fissare il supporto alla parete mettendo 2 vitiattraverso diesso.

Instalación

Istruzione per lo smaltimento

Cio yuo dire che le battenie non devono essere mischiate nel rifluti domestici non

separate

Se un simboi chimico e stampato alla immanie,esso vuol dire che le batterie contengono un mentali pesanti che supera una determinata concentrazione.

I symboli chimidi possibili sono:

Pb:plombo(>0,004%)

I rifiuti cositiati da baiher devono essere prosetto strutture di tratamento specializzate adabile al loro rituilizzo. Acotlando la correctiva procedure di amaltimento, contribuiree ed evitare eletti negativi potessi sull'ambiente e sulla salute umana. Per maggioni informazioni, rivolgersi alla autorità locale.

Bateria

1) Tipo: AAA.R03

1. Fonte di trasmissione

La fonte dalle quale viene trasmesso il segnale.

2. Indicatore di trasmissione

• L'indicatore lampeggia per confermare l'invio dell'ultimo valore al condizionatore.

3. Tasto "ON/OFF"

• Premere una volta per accendere il condizionatore.
• Premere ancora per spegnerlo.

4. Selezione velocità ventilata

• Tenendo premuto il tasting la velocità della ventola cambiera' nel seguente ordine:

Bassa -Media Alta-Atomatica

• Deprimete il tasto una volta che la velocità desiderata appara sul display.

5. Funzioni

• Premere il tasting MODE per selezionare la funzione desiderata.
• Per condizionatori con la sola funzione rinfrescante "cooling", le funzioni disponibili sono: COOL (念) (FRESCO), DRY () (SECCO) e FAN (念) (VENTOLA).
• Per unità con funzione di riscaldamento, le funzioni disponibili sono: AUTO (A) (AUTOMATICO), COOL (FRESCO), DRY (SECCO), FAN (VENTOLA) e HEAT (CALDO).
• La modalità AUTO (A) (AUTOMATICO) non è disponibile per sistemi raffreddati ad acqua, tranne che per ilsystema a 4 condotti.

6. Deviatore di flusso orientabile automatico

• Premere il tasting SWING per attivare l'oscillazione dell'aria.
• Per distribuire il flusso d'aria in una direzione specifica, premere il tasto SWING ed espattare fino a che le alette dei ventilazione si posizionano nella direzione desi-erata quando premere nuovamente il tasto.

Metodo di scelta della modalità di oscillazione (a seconda del modello)

• Premere il pulsante SWING (C) per 4 secondi per entrare nella modalità impostazione Campo. In modalità impostazione locale, si visualizza solo la SWING MODE (MODALITA SWING).
• Premere il pulsante temperatura e per selezionare il passaggio della SWING MODE ( (MODALITA SWING) da modalità oscillazione 1 a modalità oscillazione 3.
• Ci sono 3 diverse SWING MODE (MODALITA SWING) che sono:

Modalità swing 1 Modalità swing 2 Modalità swing 3

La SWING MODE (MODALITA SWING) non si attiva se non è attivato SWING.

Swing e individato dal logo:

• Se non c'é Nessunchio di modalità entro 4 secondi, l'unità funzione secondo la SWING MODE (≡) (MODALITA SWING) selezionata.

7. Funzione Powerful e Powerful+

• Premere per un reffreddamento o riscaldamento veloce.
• Velocità ventola impostata su massimo.
• Premere di nuovo per un raffreddamento o riscaldamento intelligente.
• La velocità ventola viene impostata sul massimo e la feritoia viene regolata in base alla valutazione del sensore funzione.
• Premerlo nuovamente per disattivare la funzione.
• Disponibile solo nelle funzioni HEAT (CALDO) e COOL (FRESCO)
• Qualsiasi modifica alla velocità della ventola disattiva但这a funzione.

8. Impostazione del temporizzatore per lo spegnimento automatico

• Premere il tasting OFF TIMER per annullare il settaggio del temporizzatore.
• Impostare l'orario prescelto tenero premuto il tasto OFF TIMER.
• Premere il tastingo CANCEL per annullare l'orario impostato.

9. Funzione silenziosa (a seconda del modello)

• Premere per selezionare il funzionamento silenzioso.
• Velocità ventola impostata su minimo.
• Premerlo nuovamente per disattivare la funzione.
• Disponibile solo nelle funzioni HEAT (CALDO) e COOL (FRESCO).
• Qualsiasi modifica alla velocità della ventola disattiva但这a funzione.

10. Settaggio dell'orario

• Premi e mantieni premuto il tasting CLOCK per regolare l'ora dell'orologio.

11. Impostazione del temporizzatore per l'accensione automatica

• Premere il tasto ON TIMER per attivare il temporizzatore.
• Impostare l'ora prescelta tenero premuto il tasto ON TIMER. Se il temporizzatore viene settato per le 0730 del mattino, il condizionatore si accendera' automaticamente a quest'ora.
• Premere il tasting CANCEL per annullare l'orario impostato.

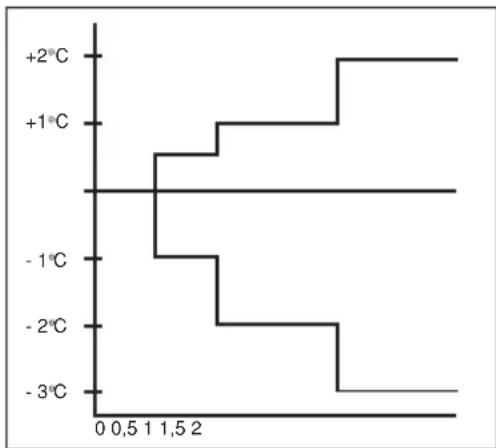

12. Funzione di "riposo"

• Premere il tasting per attivare la funzione di "riposo".
• Questa èuna funzione per risparmio energetico. Quando l'unità funziona in modalità di raffreddamento, la temperatura impostata viene aumento di 0,5^ dopo la prima mezz'ora, di altri 0,5^ dopo la seconda mezz'ora, e di 1^ après l'ora seguente.
• Quando l'unità funzione in modalità di riscaldamento, la temperatura impostata viene ridotta di 1^ dopo la prima mezz'ora, di un altro grado après la seconda mezz'ora, e di 1^ après l'ora seguente.
• Questa funzione opera nelle funzioni COOL (FRESCO), HEAT (CALDO) ed AUTO (AUTOMATICO).

13. Valori di temperatura

• Per selezionare la temperatura desiderata premere i tasti rispettivamente per augmentare o diminuire la temperatura.
• I valori di temperatura sono compresi tra i 16^ a 30^ (Valori opzionali da 20^ a 30^ ).
• Premere contemporaneamente i tasti per passare dalle impostazioni ^ C a ^ .

14. Funzione ECO+

• Fenpeneun raffreddamento o riscaldamento in modalità ecologica

• Impostare automaticamente la regolazione della temperatura sul livello ecologico.

• Premerlo nuovamente per disattivare la funzione.
• Disponibile solo nelle funzioni HEAT (CALDO) e COOL (FRESCO).

15. Funzione LED

• Premere per accendere/spegnere la luce sulla cassetta a soffitto.
• Tenere premuto per 5 secondi per accendere/spegnere il display LED sull'unità montata a muro.
• Disponibile solo nelle funzioni HEAT (CALDO), COOL (FRESCO), DRY (SECCO) e AUTO (AUTOMATICO).

16. Funzione Sense

• Premere per un raffreddamento, riscaldamento o funzionamento in modalità deumidificata ecologico intelligente.

• La visualizzazione della temperatura sul ricevitore sono fili在哪 automaticamente 24^ come livllo ecologico.

• Premerlo nuovamente per disattivare la funzione.

• Disponibile solo nelle funzioni HEAT (CALDO), COOL (FRESCO) e DRY (SECCO).

SEGNALAZIONE ERRORE (Solo per inverter)

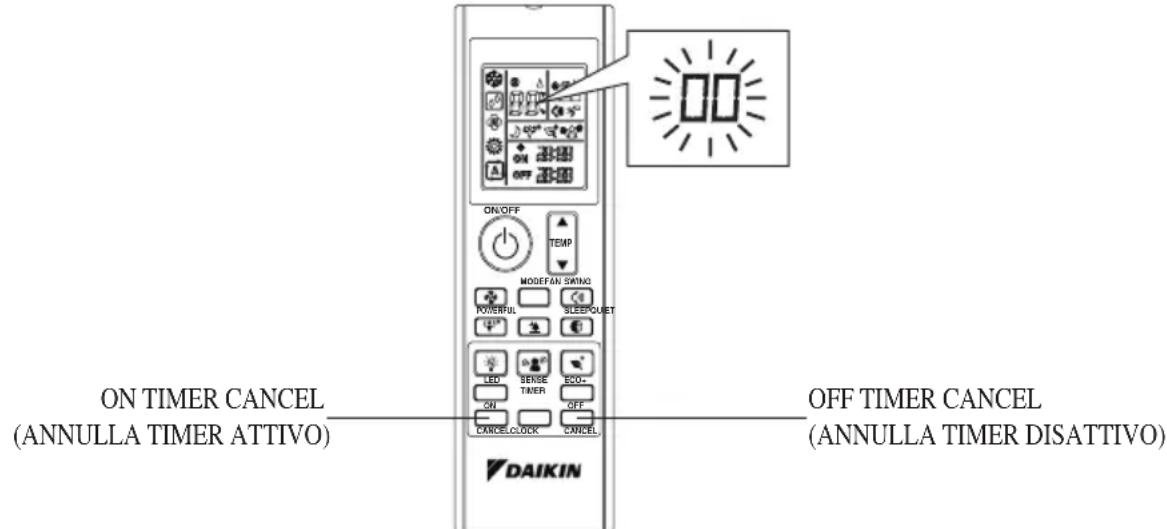

SEGNALAZIONE ERRORE SUL TELECOMANDO

Lesezionidi visualizzazione della temperature indicano i codici correspondenti.

1. Quando il tasto ON TIMER CANCEL (ANNULLA TIMER ATTIVO) o OFF TIMER CANCEL (ANNULLA TIMER DISATTIVO) viene premuto per 5 secondi, un indicatore e "inizierà a lampeggiare sulla sezione di visualizzazione della temperatura.

1. Premere ripeturamente il tasto ON TIMER CANCEL (ANNULLA TIMER ATTIVO) o OFF TIMER CANCEL (ANNULLA TIMER DISATTIVO) sino a che non vince prodotto un beep continuo.

L'indicazione di codice cambia come quello riportato e viene notificato da un beep prolongato.

CODICE ERROR	SIGNIFICATO
00	NORMALE
A1	ERRORE SCHEDA ELETTRONICA UNITÀ INTERNA
A3	ANOMALIA POMPDA DI SCARICO
A5	SCAMBIATORE ANTIGELO (RAFFREDDAMENTO)/CALORE (RISCALDAMENTO)
A6	ANOMALIA MOTORE VENTILATORE UNITÀ INTERNA
AH	ANOMALIA ELETTRICA FILTRO DELL'ARIA
C4	TERMISTORE SCAMBIATORE DI CALORE (1) UNITÀ INTERNA IN CORTO/APERTO
C5	TERMISTORE SCAMBIATORE DI CALORE (2) UNITÀ INTERNA IN CORTO/APERTO
C7	ERRORE INTERRUPTORE DI FINCE CORSA FERITOIA DI VENTILAZIONE
C9	TERMISTORE UNITÀ INTERNA IN CORTO/APERTO
E1	ERRORE DEL PCB ESTERNO
E3	PROTEZIONE DA ALTA PRESSIONE
E4	PROTEZIONE BASSA PRESSIONE
E5	BLOCCO DEL MOTORE COMPRESSORE/COMPRESSORE SOVRACCARICO
E6	ERRORE DI AVVIAMENTO DEL COMPRESSORE
E7	BLOCCO MOTORE VENTOLA CC ESTERNO
E8	SOVRACORRENTE ENTRATA CA
E9	ERRORE EXV
EA	ERRORE DELLA VALVOLA A 4 VIE
F3	SURRISCALDAMENTO DEL TUBO DI SCARICO
F6	SURRISCALDAMENTO DELLO SCAMBIATORE DI CALORE
HO	ERRORE DEL SISTEMA DEL SENSORE DEL COMPRESSORE
H3	ERRORE INTERRUPTORE ALTA PRESSIONE
H6	ERRORE DI RILEVAMENTO DEL FEEDBACK DEL COMPRESSORE
H7	MOTORE VENTOLA SOVRACCARICATO/SOVRACORRENTE/ANOMALIA SENSORE
H8	ERRORE DEL SENSORE DI CORRENTE CA
H9	TERMISTORE ARIA ESTERNA IN CORTO/APERTO
J1	ERRORE SENSORE DI PRESSIONE
J3	TERMISTORE TUBO DI MANDATA COMPRESSORE IN CORTO/APERTO/MAL POSIZIONATO
J5	TERMISTORE TUBO DI MANDATA IN CORTO/APERTO
J6	TERMISTORE SCAMBIATORE DI CALORE UNITÀ ESTERNA IN CORTO/APERTO
J7	TERMISTORE SCAMBIATORE DI CALORE SUBRAFFREDDAMENTO IN CORTO/APERTO
J8	TERMISTORE TUBO LIQUIDI IN CORTO/APERTO
J9	TERMISTORE TUBO DEL GAS IN CORTO/APERTO
L1	ERRORE PCB ESTERNA INVERTER
L3	SURRISCALDAMENTO SCATOLA DI CONTROLLO ESTERNA
L4	SURRISCALDAMENTO DISSIPATORE DI CALORE
L5	ERRORE IPM/ERRORE IGBT
L8	SOVRACORRENTE COMPRESSORE INVERTER
L9	PREVENZIONE SOVRACORRENTE COMPRESSORE
LC	ERRORE DI COMUNICAZIONE (PCB ESTERNA DI CONTROLLO E PCB INVERTER)
P1	FASE APERTA O SQUILIBRIO DI TENSIONE
P4	TERMISTORE DISSIPATORE DI CALORE IN CORTO/APERTO
PJ	ERRORE IMPOSTAZIONE CAPACITÀ
U0	GAS INSUFFICIENTE
U2	TENSIONE CC FUORI RANGE
U4	ERRORE DI COMUNICAZIONE
U7	ERRORE DI COMUNICAZIONE (PCB ESTERNA DI CONTROLLO E PCB IPM)
UA	ERRORE INSTALLAZIONE
UF	MANCATA CORRISPONDENZA INSTALLAZIONE TUBI E CAVI/CABLAGGIO ERRATO/GAS INSUFFICIENTE
UH ANTICONGELAMENTO (ALTRI AMBIENTI)

NOTA

1. Un beep breve e due beep consecutivi segnalano dei codici non corrispondenti.
2. Per annullare la visualizzazione del codice, premere il tasto ON TIMER CANCEL o OFF TIMER CANCEL per 5 secondi. La visualizzazione del codice scompareanche se il tasto non viene premuto per 1 minuto.
