BEDIENUNGSANLEITUNG FTXK50AV1BS DAIKIN

Bedienungsanleitung
Drahtloses Handgerät

Deutsch

1. Legen Sie den Ring am Ende der Kugelkette auf die Schraubbohrung an der Rückseite der Fernbedienung und befestigen Sieihn mit der Schraube.
2. Montieren Sie die Halterung und die Kugelkette wie oben gezeigt an der Stelle, an der Signale von der Fernbedienung gut empfangen werden konnen.
3. Führn Sie die Kugelkette durch die Rückseite der Halterung und legen Sie den Ring am Kettenende auf das obere Loch in der Halterung. Befestigen Sie die Halterung mit 2 Schrauben an der Wand.

Installazione

Vorschriften zur Entsorgung

Die mit dem Steuergerat mitgliefferten Batterien sind mit dieser Symbol

Befindet sich unter dem Symbol ein chemisches Symbol, so bedeutet die ges chemische Symbol, dass die Batterie Schwerm metall oberhalb einer bestimmten Konzentrationsgrenze enthalt.

Mogliche Symbole fur Chemikalien:

Pb:Bl(>0.304%)

Laere Balerien werden in einer speziellen Aufbereilungsanlage verarbeitet. Mit einer korreklen Entsorgung halten Sie,möglichen negativen Folgen für die Umwelt und die menschliche Gesundheit vorzubegren. Fragen Sie ihre Behörde vor Ort nach weiteren Informationen.

Batteria

1) Tipo: AAA.R03

2) Quantita: 2 pezzi

Die Ausgangsquelle des Signals.

2. Signalübertragungsanzeige

• Blink auf, um anzuheiten, dass das letzte Signal an das Gerät übertragen wurde.

3. "ON/OFF" (AN/AUS") schalter

• Einmal betätigten - das Gerät schaltet sich ein.
• Nochmals betätigten - das Gerät schaltet sich aus.

4. Wahl der drehzahl-Stufe des kuhlgebläses

• Wirdder Knopf kontinuierlich betätig, dannändert sich jeweils die Drehzahlstufe des Kuhlgebläses in dieser Reihenfolge:

Niedrig -Mittel Hoch-Atomatisch

• Den Knopf nicht weiter betätigten, wenn die gewünschte Drehzahlstufe des Kuhlgebläses angezeigt wird.

5. Betrieb

• Zur Wahl der verschiedene Arten des Betriebs wird der MODE Knopf betätig.
• Für die Kuhlung kann man COOL (KUHL), DRY (TROCKEN) und FAN (GEBLASE) wahren.
• Für den Betrieb der Wärmepumpe hat man die Wahl zwischen: AUTO (A) (AUTO), COOL (KUHL), DRY (TROCKEN), FAN (GEBLASE) und HEAT (WARM).
• Der AUTO (A) (AUTO) Modus steht für das Kaltwassersystem nicht zur Verfügung eine Ausnahme bildet das 4-Rohr-System.

6. Automatische Luftschwingung

• Durch Betätigkeiten des SWING Knopfs wird die automatische Luftschwingungsfunktion aktiviert.
• Damit die Luft in eine bestimmte Richtung bläst, wird der SWING Knopf betätig, danach warten, bis sich die Lüftungsschlitze in die gewündte Richtung bewegen und dann den Knopf nochmals betätig.

Auswahlverfahren für Swing-Modus (von Model abhängig)

• Drücken Sie die Taste SWING für 4 Sekunden lang, um in das Feld des Einstellmodus zu gelangen. Im Feldeinstellungsmodus erscheint nur die Meldung SWING MODE (3)
• Drücken Sie die Temperaturtaste und die Drehzahl von SWING MODE () von Swing-Modus 1 bis auf Swing-Modus 3 auszuwahlen.
• Folgende drei automatische Luftschwenkmodi (SWING MODE) stehen zur Verfügung:

Luftschwenkmodus 1 Luftschwenkmodus 2 Luftschwenkmodus 3

SWING MODE wird erst aktiviert, wenn SWING eingeschaltet ist.

Der Schwenkmodus wird durch these Logo angezeigt:

• Falls sich keiner Modus innerhalb 4 Sekundenändert, Funktioniert das Gerät gemäß den ausgewählten SWING MODE (3)

7. Stark & Stark+ - Funktion

Zum Schnellen Kühlen oder Erwärmen die feste betätigten.
- Geblasedrehzahl wird auf Höchstgeachwindigkeit gebracht.
- Zum intelligenten Kühlen oder Erwärmen die Taste erneut betätigten
- Bei Einstellung der Lüftergeschwindigkeit auf maximale Geschwindigkeit wird das Lüftungsgitter nach Ermessen des Sense-Funktion angepasst.
- Drücken Sie erneut, um diese Funktion zu deaktivieren.
- Erhaltlich nur für HEAT (Wärme) und COOL (Kühl) betrieb.
- Die Funktion wird durch eine Veränderung der Geblasedrehzahl ausgeschaltet.

8. AUS - Zeitschalter-einstellung

Die Funktion des AUS - Zeitschalters wird durch Betätigten des OFF TIMER -Knopfes aktiviert.
- Den OFF TIMER -Knopf solange betätigten, bis die gewünschte Ausschaltungszeit angezeigt und damit eingestellt ist.
- Zum Löschen der Einstellung des AUS - Zeitschalters wird der CANCEL Knopf betätig.

9. Ruhefungkion (von Model abhängig)

Fur leisen Betrieb drucken.
- Geblasedrehzahl wird auf Mindestgeschwindigkeit gebracht.
- Drucken Sie erneut, um diese Funktion zu deaktivieren.
- Erhaltlich nur für HEAT (Wärme) und COOL (Kühl) betrieb.
- Die Funktion wird durch eine Veränderung der Geblasedrehzahl ausgeschaltet.

10. Einstellen der Uhrzeit

• Drücken Sie zur Einstellung der Uhrzeit die CLOCK-Taste und halten Sie sie gedrückt.

11. EIN - Zeitschafter-einstellung

Die Funktion des EIN - Zeitschalters wird durch Betätigten des ON TIMER -Knopfes aktiviert.
- Den ON TIMER -Knopf solange betätigten, bis die gewünschte Zeit angezeigt und damit eingestellt wird. Ist der Zeitschalter auf 7.30 Uhr eingestellt, so schaltet sich die Klimaanlage/genau um diese Zeit ein.
- Zum Löschen der Einstellung des EIN-Zeitschalters wird der CANCEL Knopf betätig.

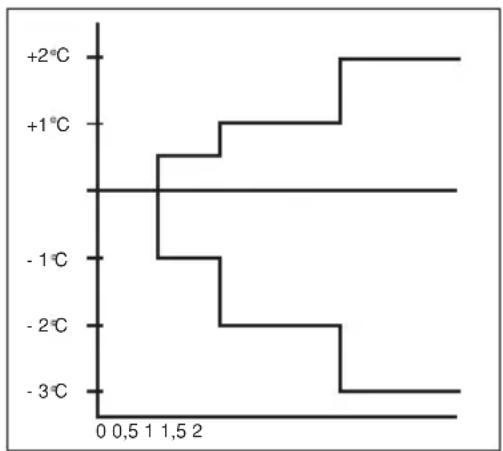

12. Einstellen des Nachtbetriebs

Durch Betätigen des Knopfs wird der Nachtbetrieb aktiviert.
- Dabei kann man Energie sparen. Befindet sich das Gerät im Kuhlmodus, steigt die eingestellte

Temperatur nach der ersten halben Stunde um 0,5^ . Nach der zweiten halben Stunde steigt die Temperatur um weitere 0,5^ und um 1^ nach der folgenden Stunde.

• Befindet sich das Gerät im Heizmodus, sindt die eingestellte Temperatur nach der ersten halben Stunde um 1^ . Nach der zweiten halben Stunde sindt die Temperatur um weitere 1^ und um 1^ nach der folgenden Stunde.
• These Funktion gibt es bei COOL (KÜHL), HEAT (WARM) und AUTO (AUTO) Betrieb.

13. Temperatureinstellung

• Um die gewüinschte Temperatur einzustellen, den ▲oder den Knopf betätigten, so wird die eingestellte TemperaturHigher oder niedriger gestellt.
• Der Temperatur-Einstellbereich liegt zwischen 16^ zu 30^ (Die optimale Einstellung liegt zwischen 20^ zu 30^ ).
• Drücken Sie gleichzeitig die Tasten und, von ^ C auf F umzustellen.

14. ECO+ - Funktion

• Für den umweltfreundlichen Modus für Kuhl- oder Erwärungstätigkeiten die Taste betätigten.
• Eingestellte Temperatur wird automatisch an die umweltfreundliche Stufe angepasst.
• Drucken Sie erneut, um diese Funktion zu deaktivieren.
• Erhaltlich nur für HEAT (Wärme) und COOL (Kühl) betrieb.

15. LED - Funktion

Um das Licht an der Deckenkassetteneinheit ein-/auszuschalten, die Taste betätigten.
- Um die LED-Anzeige am Wandgerät ein-/auszuschalten, die Taste 5 Sekunden gedrückhalten.
- Erhaltlich nur für HEAT (Wärme), COOL (Kühl), DRY(TROCKEN), FAN (GEBLASE) und AUTO betrieb.

16. Messfunktion

• Für den intelligenten umweltfreundlichen Kuhl-, Erwärmungs- oder Entfeuchtungsmodus die Taste betätigten.
  Die Temperaturzeige auf dem drahtlosen Handgerät zeigt für die umweltfreundliche Stufe automatisch 24^ an.
• Drucken Sie erneut, um diese Funktion zu deaktivieren.
• Erhaltlich nur für HEAT (WärME), COOL (KühL) und DRY(TROCKEN) betrieb.

FEHLERBEHANDLUNG (Nur für Inverter)

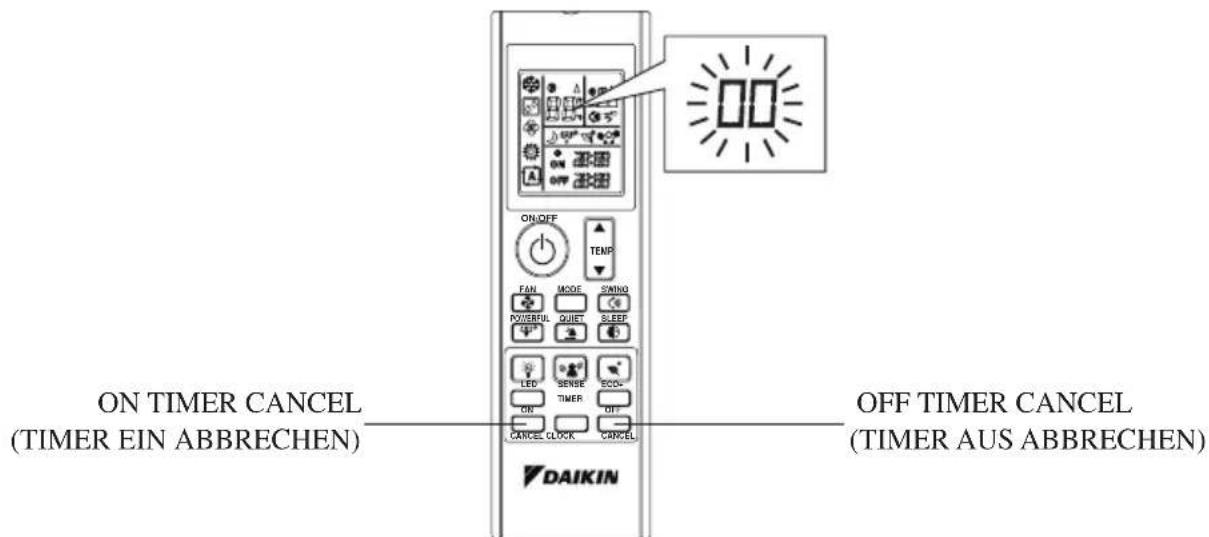

FEHLERBEHANDLUNGÜBER DIE FERNBEDIENUNG

Die Temperaturabschnitte auf dem Display zeigen entsprechende Codes an.

1. Wenn die ON TIMER CANCEL Taste (TIMER EIN ABBRECHEN) oder die OFF TIMER CANCEL Taste (TIMER AUS ABBRECHEN) 5 Sekunden lang gedrück wird, wird [blinkend auf dem Temperaturabschnitt des Displays angezeigt.

1. Drücken Sie die ON TIMER CANCEL Taste (TIMER EIN ABBRECHEN) oder die OFF TIMER CANCEL Taste (TIMER AUS ABBECHEN) so lange, bis ein Piepen ertont.

Die Codeanzeige ändert sich wie unter, und es ertont ein langes Piepen.

FEHLERMELDUNG	BEDEUTUNG
00 NORMAL
A1 LEITERPLATTENFEHLER DER INNENEINHEIT
A3 ABLAUFPUMPE ANOMAL
A5 FROSTSCHUTZ (KÜHLUNG)/WärmeAUSTAUSCHER ÜBERHITZT (HEIZUNG)
A6 INNENLÜFTER, MOTOR ANOMAL
AH FEHLER AN ELEKTRO-LUFTREINIGER
C4 INNENRAUMWÄRMETAUSCHER (1) THERMISTOR, KURZSCHLUSS/UNTERBRECHUNG
C5 INNENRAUMWÄRMETAUSCHER (2) THERMISTOR, KURZSCHLUSS/UNTERBRECHUNG
C7 FEHLER AN ENDSCHALTER DER LUFTKLAPPE
C9 INNENRAUMTHERMISTOR, KURZSCHLUSS/UNTERBRECHUNG
E1 AUSSEN-PBC-FEHLER
E3 HOCHDRUCKSCHUTZ
E4 NIEDERDRUCKSCHUTZ
E5 KOMPRESSORMOTOR VERRIEGELT/KOMPRESSOR ÜBERLASTET
E6 KOMPRESSOR-ANLAUFFEHLER
E7 DC-AUSSENVENTILATORMOTOR VERRIEGELT
E8 AC-EINGANGSSTROM ZU HOCH
E9 EXV FEHLER
EA VIERWEGVENTILFEHLER
F3 AUSLASSROHR ÜBERHITZT
F6 WärmeAUSTAUSCHER ÜBERHITZT
HO KOMPRESSORENSensor-SYSTEMFEHLER
H3 FEHLER AN HOCHDRUCKSCHALTER
H6 KOMPRESSOR-FEEDBACK-ERFASSUNGSFEHLER
H7 VENTILATORMOTOR ÜBERLASTET/ÜBERSPANNUNG/SENSORFEHLER
H8 AC-STROM-SENSORFEHLER
H9 AUSSENJIUFT-THERMISTOR KURZ/OFFEN
J1 FEHLER AN DRUCKFÜHLER
J3 KOMPRESSORABLUFTROHR-THERMISTOR KURZ/OFFEN/VERLEGT
J5 KURZSCHLUSTUORBRECHUNG AN ANSAUGHERMISTOR
J6 AUSSENTÜRWÄRMEAUSTAUSCHER KURZ/OFFEN
J7	KURZSCHLUSTUORBRECHUNG AN UNDERKÜHLUNGSTHERMISTOR DES WÄRMETAUSCHERS
J8 FLÜSSIGKEITSLEITUNGSROHR-THERMISTOR KURZ/OFFEN
J9 GASLEITUNGSROHR-THERMISTOR KURZ/OFFEN
L1 FEHLER AN LEITERPLATTE DES INVERTERS
L3 STEUERKASTEN AUSSEN ÜBERHITZT
L4 KÜHLKÖRPER ÜBERHEIZT
L5 IPM FEHLER/IGBT FEHLER
L8 ÜBERSPANNUNG AN INVERTERKOMPRESSOR
L9 ÜBERSPANNUNGSSCHUTZ AM KOMPRESSOR
LC ÜBERTRAGUNGSFEHLER (LEITERPLATTE AN AUSSENSTEUERUNG UND INVERTER)
P1 OFFENE PHASE ODER SPANNUNGSLUNTERSCHEDE
P4 KÜHLKÖRPER-THERMISTOR KURZ/OFFEN
PJ FEHLER BEI LEISTUNGSEINSTELLUNG
U0 GAS UNGENÜGEND
U2 DC-SPAN NUNG NICT IM NORMALBEREICH
U4 KOMMUNIKATION, FEHLER
U7 KOMMUNIKATIONSFEHLER (STEUER-PCB UND IPM-PCB AUSSEN)
UA INSTALLATIONSFEHLER
UF	FEHLERHAfte VERROHRUNG & VERDRAHTUNG/FALSCH VERKABELT/ZU WENIG GAS
UH FROSTSCHUTZ (ANDERE RÄUME)

ANMERKUNG

1. Ein kurzer und zwei aufeinander folgende Pieptone deuten auf nicht übereinstimmende Codes hin.
2. Um das Code-Display zu verlassen, halten Sie die ON TIMER CANCEL Taste (TIMER EIN ABBRECHEN) oder die OFF TIMER CANCEL Taste (TIMER AUS ABBRECHEN) 5 Sekunden lang gedrückt. Das Code-Display erlischt auch von selbst, wenn 1 Minute lang keine Tasten gedrückt werden.
