PDM-T604 - Table de mixage Power Dynamics - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Table de mixage 6 canaux avec effets intégrés, égaliseur 3 bandes par canal, entrées XLR et jack, sortie master, sortie casque.
Utilisation	Idéale pour les DJ, les musiciens et les événements live, permet de mixer plusieurs sources audio avec des effets.
Maintenance et réparation	Nettoyer régulièrement les potentiomètres et les faders, vérifier les connexions, consulter un professionnel pour les réparations internes.
Sécurité	Utiliser avec une alimentation conforme, éviter l'exposition à l'humidité, débrancher l'appareil lors de l'entretien.
Informations générales	Compatible avec divers équipements audio, garantie constructeur, poids léger pour un transport facile.

FOIRE AUX QUESTIONS - PDM-T604 Power Dynamics

Pourquoi ma table de mixage Power Dynamics PDM-T604 ne s'allume-t-elle pas ?

Vérifiez que le câble d'alimentation est correctement branché à la prise et à la table de mixage. Assurez-vous également que la prise fonctionne en testant un autre appareil.

Comment puis-je résoudre un problème de son faible sur la sortie principale ?

Vérifiez le niveau de volume sur les canaux et la sortie principale. Assurez-vous que le potentiomètre de gain n'est pas réglé trop bas et que le bouton de mute n'est pas activé.

Quelle est la procédure pour brancher un microphone sur la table de mixage ?

Utilisez un câble XLR pour connecter le microphone à l'entrée XLR de la table de mixage. Assurez-vous que le canal est activé et que le volume est réglé à un niveau approprié.

Comment puis-je ajouter des effets à mon son ?

Utilisez les contrôles d'effet intégrés de la table de mixage pour sélectionner et ajuster les effets. Assurez-vous que l'envoi d'effet est activé sur le canal que vous souhaitez traiter.

Que faire si la table de mixage produit un bruit de fond ?

Vérifiez les câbles et les connexions pour tout dommage ou interférence. Assurez-vous également que les niveaux de gain sont correctement réglés pour éviter la saturation.

Comment puis-je connecter la table de mixage à un ordinateur ?

Utilisez un câble USB si la table de mixage est équipée d'une interface USB, ou connectez la sortie principale à l'entrée audio de l'ordinateur à l'aide d'un câble approprié.

Puis-je utiliser la Power Dynamics PDM-T604 pour des événements en plein air ?

Oui, la table de mixage peut être utilisée pour des événements en plein air, mais assurez-vous de la protéger des intempéries et de disposer d'une alimentation électrique adéquate.

Comment réinitialiser la table de mixage aux paramètres d'usine ?

Consultez le manuel de l'utilisateur pour trouver la procédure de réinitialisation, car cela peut varier selon le modèle. Généralement, cela implique de maintenir un bouton spécifique enfoncé lors de la mise sous tension.

Quels accessoires dois-je utiliser avec la Power Dynamics PDM-T604 ?

Des câbles audio de qualité, des microphones, des enceintes et éventuellement des accessoires d'effet peuvent être utilisés pour optimiser les performances de la table de mixage.

Où puis-je trouver le manuel d'utilisation de la Power Dynamics PDM-T604 ?

Le manuel d'utilisation peut être téléchargé depuis le site web du fabricant ou contacté directement pour obtenir une version papier.

MODE D'EMPLOI PDM-T604 Power Dynamics

Nous vous remercions d'avoir acheté un produit Power Dynamics. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements..
• Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas conçu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas être endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.

• Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.

• N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.

• Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.
• N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d'un téléviseur ou ordinateur.
• Si le produit comprend un accumulateur intégré plombacide, rechargez l'accumulateur tous les 3 mois en cas de non utilisation prolongée de l'appareil. Sinon, l'accumulateur pourrait être endommagé de manière permanente.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
• Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causés par une utilisation inappropriée de l'appareil ou un non-respect des consignes présentes dans cette notice. Power Dynamics ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non-respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.

ATTENTION ! Immédiatement après réception, vérifiez le contenu du carton et assurez-vous que tous les éléments sont bien présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. Si l'appareil doit être retourné, faites-le dans l'emballage d'origine. Si l'appareil a été exposé à des fluctuations importantes de températures (par exemple après le transport), ne l'allumez pas immédiatement. De la condensation peut survenir. Laissez l'appareil éteint le temps qu'il atteigne la température ambiante.

ALIMENTATION

Vous trouvez sur l'étiquette à l'arrière de l'appareil, le type d'alimentation à utiliser. Vérifiez que la tension d'alimentation corresponde à celle mentionnée. Toute autre alimentation peut endommager l'appareil. Reliez l'appareil au secteur, il est prêt à être utilisé. En aucun cas, vous ne devez utiliser de dimmer ou d'alimentation réglable.

Connectez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurez-vous que l'appareil soit correctement relié à la terre afin d'éviter tout risque d'électrocution ou d'incendie.

PANNEAU DE CONTRÔLE

1. ENTRÉE MICRO/LIGNE XLR

Entrée mono. Utilisez cette entrée pour connecter un microphone, un instrument de musique ou un appareil audio (lecteur de CD par exemple) à l'appareil. La prise supporte à la fois les fiches XLR et les fiches asymétriques de 6,3 mm.

2. GAIN

Détermine le volume de base de chaque canal. Réglez-les pour obtenir la performance de volume souhaitée. Lorsque le niveau de volume devient trop élevé, le voyant DEL de crête clignote.

3. CONTRÔLEUR DE L'AIGU (TREBLE)

Tourner pour régler les aigus avec 15dB à 12KHz.

4. CONTRÔLEUR MID

Tournez pour ajuster les tons moyens avec 15dB à 2.5KHz.

5. CONTRÔLEUR DE BASSE (BASS)

Tournez pour ajuster les tons bas avec 15dB à 80Hz.

6. CONTRÔLEUR DE AUX

Tournez pour régler le niveau de sortie du signal AUX.

7. FX

Tournez pour régler le niveau envoyé aux FX internes.

8. INDICATEUR LED DE PIC

Lorsque le volume du signal d'entrée est trop élevé, le témoin lumineux DEL clignote. Dans ce cas, tournez le contrôleur de gain dans le sens inverse des aiguilles d'une montre pour réduire le volume.

9. PAN

Il s'agit de la commande de "panorama" ou de balance, qui détermine la position du signal dans l'image stéréo. Lorsque vous travaillez en sous-groupes, vous pouvez utiliser le contrôleur de panoramique pour affecter le signal à une seule sortie, ce qui vous donne une flexibilité supplémentaire dans les situations d'enregistrement.

10. MUTE

L'interrupteur de sourdine coupe le chemin du signal avant le fader du canal, ce qui coupe ce canal dans le mixage principal. Les départs AUX qui sont réglés sur post-fader sont également coupés pour cette voie, tandis que les voies de retour pré-fader restent actives, que la voie soit coupée ou non.

11. PFL

Appuyez sur cette touche pour activer la fonction PRE FADER LISTENING. Cela vous permet d'écouter le signal d'un canal, sans affecter le signal de sortie principal.

12. L/R

Appuyez pour envoyer le canal correspondant à la sortie principale.

13. G1/G2

Appuyer pour acheminer le signal vers le fader G1/G2.

14. FADER DE CHAÎNE

Faites glisser pour régler le niveau (volume) du signal du canal. Utilisez ces faders pour régler l'équilibre entre les différents

canaux.

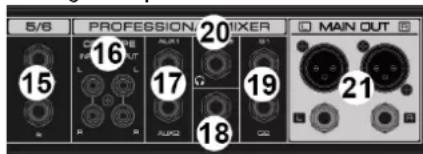

15. ENTREE STEREO

Entrées permettant de connecter des appareils de niveau ligne (par exemple, un clavier électrique) via des fiches 6,35. Si vous ne connectez que le jack L (MONO), le mélangeur enverra le même signal mono aux sorties L et R.

Connecteurs RCA, permettant la connexion avec des appareils de lecture, tels que des lecteurs de CD, etc. Utilisez la sortie bande pour vous connecter, par exemple, à un magnétophone pour des applications d'enregistrement.

17. AUX/SEND

Le jack 6,3 mm AUX/send achemine le mixage AUX maître (à partir des commandes AUX des canaux).

18. RETURN

Jack 6,3 mm asymétrique, généralement utilisé pour recevoir le signal de retour d'un dispositif d'effet externe (réverbération, délai, etc.).

19. G1/G2

Sortie jack 6,3 mm pour le signal G1/G2.

20. CASQUE D'ÉCOUTE

Prise casque 6,3 mm.

1 MIC / LINE MIC 2 3 4 5 6 7 8 9 10 11 12 13 14

5/6 PROFESSIONAL MIXER MAIN OUT 15 16 20 17 G 19 21 18 AUX2

21. SORTIES PRINCIPALES

Sorties XLR et jack 6,3 mm, pour connecter un haut-parleur actif ou un amplificateur.

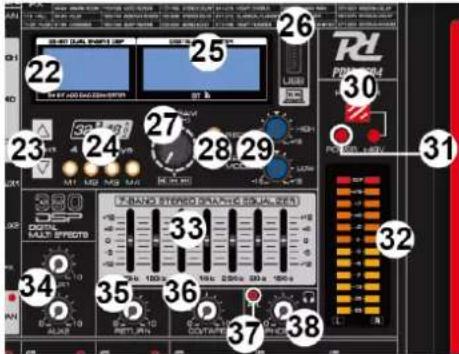

22. AFFICHAGE DSP

Affichage des 380 effets DSP.

23. BOUTÔNS DE SÉLECTION

Appuyez sur les touches haut/bas pour sélectionner l'effet DSP désiré.

24. BOUTONS DE LA MÉMOIRE

Appuyez sur cette touche pour rappeler l'un des 4 emplacements de mémoire DSP enregistrés.

25. AFFICHAGE MP3

Affichage indiquant, par exemple, le nom du morceau, la durée de lecture, etc.

26. PORT USB

Port d'entrée USB pour entrer MP3 ou connexion à un ordinateur.

27. BOUTON DE CONTRÔLE MP3

Tournez pour sélectionner la piste précédente ou suivante. Poussez pour (re)démarrer/pausener la lecture.

REC: Appuyez longuement pour lancer la fonction d'enregistrement. Appuyez brièvement pour terminer l'enregistrement et lire l'audio enregistré. Lors de la lecture de l'audio enregistré, appuyez brièvement pour passer en mode USB. En mode USB, appuyez brièvement pour passer à la lecture de l'audio enregistré. REP/MODE: Appui court pour changer de mode. Appuyez longuement pour changer de mode de répétition (ALL, ONE).

29. CONTRÔLE DE L'ÉGALISEUR MP3

Égaliseur à deux bandes pour le lecteur MP3.

30. BOUTON/LED +48V PHANTOM

Lorsque vous appuyez sur le bouton pour l'activer, le voyant +48V s'allume, fournissant une alimentation fantôme DC+48V à la fiche XLR de l'entrée mono du microphone. Activez cette fonction lorsque vous utilisez un microphone à condensateur qui est alimenté par une alimentation fantôme.

31. INDICATEUR DE PUISSANCE

S'allume lorsque l'appareil est sous tension.

32. INDICATEUR DE NIVEAU

Indique le niveau du signal de la sortie principale. Ajustez les faders ou les contrôleurs de volume pour réduire le niveau si l'indicateur s'allume en rouge.

Égaliseur à 7 bandes pour régler le signal sonore envoyé aux prises de sortie principales.

34. AUX1 & AUX2

Tourner pour régler le niveau de volume des sorties AUX1 et AUX2.

35. CONTRÔLE DU RETOUR

Tournez pour régler le niveau du signal de retour.

36. COMMANDE DE CD/BANDE

Tournez pour régler le niveau de sortie du CD/TAPE.

37. INDICATEUR PFL

Après avoir activé la fonction PFL (en appuyant sur le bouton PFL), ce témoin s'allume.

38. CONTRÔLE DES ÉCOUTEURS

Tournez pour régler le niveau du signal envoyé à la prise de sortie du téléphone.

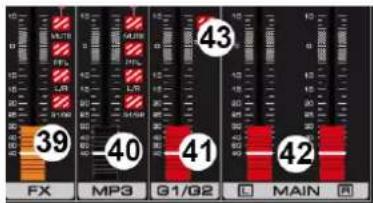

39. FADER FX

Glissez pour contrôler l'entrée de l'effet.

40. FADER MP3

Glissez pour contrôler le niveau de volume du MP3.

41. FADER G1/G2

Glissez pour contrôler le niveau de volume des groupes G1/G2.

42. FADER MAIN MIX

Glissez pour contrôler le niveau du volume principal (master).

43. G1/G2 TO MAIN

Appuyez sur cette touche pour rediriger le signal G1/G2 vers la sortie du canal principal.

44. ENTRÉE AC ET PORTE-FUSIBLE

Prise pour brancher le cordon d'alimentation fourni (en haut). Pour savoir comment changer le fusible (en bas), voir "REMPLACEMENT DU FUSIBLE".

45. INTERRUPTEUR D'ALIMENTATION

Interrupteur pour allumer/éteindre l'appareil.

Si le fusible est défectueux, il faut le remplacer par un fusible de même type et de même valeur. Avant de le remplacer, veillez à débrancher l'appareil. Procédure:

Etape 1: Ouvrez le porte-fusible sur le panneau arrière avec un petit tournevis.

Etape 2: Retirez l'ancien fusible.

Etape 3: Placez le nouveau fusible dans le porte-fusible.

Etape 4: Remettez le porte-fusible dans le boîtier.

22 25 26 30 31 23 24 27 28 29 33 32 34 35 36 37 38 T-RAND STEREO GRAPHIC SIGNAL (201)

BT STREAMING

39 -40 41 42 FX MP3 G1/G2 MAIN

Appuyez plusieurs fois sur le bouton MODE pour sélectionner le mode BT. Le mélangeur peut maintenant être trouvé par un appareil mobile pour la diffusion en continu. Lorsque le jumelage est réussi, un son est émis.
