AC30S1 - Ampli guitare VOX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Amplificateur à lampes de 30 watts, 2 canaux (Normal et Top Boost), haut-parleur de 12 pouces, 2 lampes EL84, 3 lampes ECC83.
Utilisation	Idéal pour les guitaristes recherchant un son vintage, adapté pour les répétitions et les concerts en petit à moyen format.
Maintenance et réparation	Vérifier régulièrement les lampes et les connexions, nettoyage des contacts, remplacement des lampes tous les 1 à 2 ans selon l'utilisation.
Sécurité	Ne pas exposer l'ampli à l'humidité, utiliser avec une prise de terre, ne pas ouvrir l'appareil sans formation adéquate.
Informations générales	Poids : environ 22 kg, dimensions : 66 x 26 x 53 cm, garantie de 2 ans, fabriqué au Royaume-Uni.

FOIRE AUX QUESTIONS - AC30S1 VOX

Comment puis-je réduire le bruit de fond de mon VOX AC30S1 ?

Assurez-vous que tous les câbles sont correctement connectés et en bon état. Éloignez l'ampli des sources de bruit, comme les téléviseurs ou les ordinateurs. Vous pouvez également essayer d'utiliser un filtre anti-interférences.

Mon ampli ne s'allume pas, que faire ?

Vérifiez si l'ampli est correctement branché à une prise de courant fonctionnelle. Assurez-vous que l'interrupteur d'alimentation est en position 'On'. Si l'ampli ne s'allume toujours pas, il peut être nécessaire de vérifier le fusible interne.

Comment régler le son de mon VOX AC30S1 ?

Utilisez les contrôles de tonalité (basse, médium, aigü) pour ajuster le son selon vos préférences. Vous pouvez également expérimenter avec les réglages de gain et de volume pour obtenir le son désiré.

Quel type de haut-parleur utilise le VOX AC30S1 ?

Le VOX AC30S1 utilise un haut-parleur de 12 pouces spécialement conçu pour offrir un son riche et dynamique adapté à différents styles de musique.

Puis-je utiliser mon VOX AC30S1 pour jouer à des volumes élevés ?

Oui, le VOX AC30S1 est conçu pour fonctionner à des volumes élevés, mais veillez à ne pas dépasser le niveau maximal recommandé pour éviter d'endommager l'ampli ou le haut-parleur.

Comment puis-je connecter des pédales d'effet à mon VOX AC30S1 ?

Connectez vos pédales d'effet à la boucle d'effets ou directement dans l'entrée de l'ampli. Assurez-vous d'utiliser des câbles de bonne qualité pour minimiser les interférences.

Le son de mon ampli est faible, que faire ?

Vérifiez les réglages de volume et de gain. Assurez-vous également que votre guitare est correctement branchée et que les cordes sont en bon état. Si le problème persiste, il pourrait y avoir un problème avec le haut-parleur.

Comment entretenir mon VOX AC30S1 ?

Évitez d'exposer l'ampli à des températures extrêmes et à l'humidité. Nettoyez régulièrement la surface avec un chiffon doux et évitez d'utiliser des produits chimiques agressifs.

MODE D'EMPLOI AC30S1 VOX

1) Veuillez dire ces consignes.
2) Conservez ces consignes.
3) Tenez compte de tous les averissements.
4) Suivez toutes les instructions.
5) N'utilissez pas ce produit à proximé d'eau.
6) Nettoyez le produit avec un chiffon sec uniquement.
7) N'obstruez aucun orifice d'aération. Installez le produit conformément aux consignes du fabricant.
8) Ne l'installez pas à proximé de sources de chaleur comme des radiateurs, des pouches d'air chaud, des poèles ou d'autres apparciels générateurs de chaleur (amplificateurs compris).
9) Ne supprimez pas la sécurité offerte par la fiche polarisée ou dotée d'une broche de terre. Une fiche polarisée dispose de deux lames dont une plus large que l'autre. Une fiche avec broche de terre dispose de deux lames (ou broches) et d'une broche de terre. La lame plus large ou la troisième broche est conçue pour votre sécurité. Si la fiche fournie ne s'adapte pas à votre prise de courant, consultez un électricien pour faire remplacer cette ancienne prise.
10) Protégez le cordon d'alimentation pour éviter qu'il ne soit piétiné ou abîné notamment à la hauteur des fiches, des rallonges et au point de connexion du produit.
11) Utilisez exclusivement des fixations ou accessoires spécifiés par le fabricant.
12) Utilisez cet apparéil exclusivement avec un chariot, stand, pied, support ou table du type spécifique par le constructeur ou livre avec l' apparéil. Si vous utilise un chariot, soyez prudent lors de son déplacement afin d'éviter que le produit ne bascule et ne blesse quelqu'un.
13) Débranchez cet appeareil en cas d'orage ou s'il doit rester inutilisé durant une période assez longue.
14) Pour tout dépannage ou entretien, veuillez consulter un service ou un technicien qualifié. Il est imperatif de faire appel à un technicien qualifié si l'appareil a été endommagé d'une quelconque façon, notamment, si le cordon d'alimentation ou la fiche est endommagée, si du liquide s'est renversé ou si des objets sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne plus normalement ou s'il est tombé.
- AVERTISSEMENT—Ce produit doit être branché à une prise secteur disposant d'une connexion de sécurité à la terre.
- AVERTISSEMENT—Si la fiche du cordon d'alimentation ou un multi-prise est utilisé pour débrancher l'appareil du secteur, veiller à ce que la fiche ou le multi-prise soit facilement accessible.
- Un produit branché au secteur ne peut pas être exposé à des gouttes ou des éclaboussures. Ne placez aucun conteneur de liquide (vase, verre) sur le produit.
- Le fait de couper l'interrupteur n'isole pas complètement le produit de la source de courant.
- Maintenez un accès facile à la prise d'alimentation.
N'installez pas ce produit trop loin d'une prise secteur et/ou d'un multiprise.
- N'installez pas ce produit dans un espace confiné comme un flightcase ou autre meuble de ce type.

• Une pression sonore excessive en provenance d'oreillettes ou d'un casque peut entraîner une perte auditive.
• Cet instrument est concu pour etre utilise dans des regions au climat tempere et ne convient pas pour les pays au climat tropical.
• Veillez à ne jamais bloquer les orifices de ventilation en les couvrant d'objets tels que des journaux, nappes, ridesaux, etc.
• Ne placez aucune source de flamme neue, telle qu'une bougie allumée, sur l'instrument.

Le symbole d'éclair dans un triangle équilatéral est destiné à avertir l'utilisateur de la présence d'une tension dangereuse non isolée au sein du produit. Cette tension est suffisante pour constituer un risque d'électrocution.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de la présence d'importantes consignes de manipulation ou d'entretien dans la documentation accompagnant ce produit.

Note concernant les dispositions (Seulement EU)

Quand un symbole avec une poubelle barrée d'une croix ne apparait sur le produit, le mode d'emploi, les piles ou le pack de piles, cela signifie que ce produit, manuel ou piles doit être déposé chez un représentant compétent, et non pas dans une poubelle ou toute autre déchetterie conventionnelle. Disposer de cette manière, de prévenir les dommages pour la santé humaine et les dommagesels pour l'environnement. La bonne méthode d'élimination outra des lois et règlements applicables dans votre localité, ons plaît, contactez votre organisme administratif pour plus tard. Si la pile contient des métaux lourds au-delà du seuil vienté, un symbole chimique est affiché en dessous du se de la poubelle barrée d'une croix sur la pile ou le pack des.

*Tous les noms de produits et de sociétés sont des marques commerciales ou déposées de leur détenteur respectif.

INTRODUCTION

Félicitations pour votre achat de l' amplificateur de guitare VOX AC30S1.

Cet ampli est l'aboutissement de plus de 60 ans d'expertise dans la conception et la fabrication d'amplis guitare de haute qualite. Nous avons choisi notre ampli le plus epique, l'AC30 classique, et l'avons reinvente pour obtenir l'AC30S1.

Cet ampli monocanal de conception épurée offre toute la flexibilité nécessaire pour satisfaire à toutes vos préférences en termes de son et de jeu. Et cela en conservant l'inimitable son de l'AC30!

Votre AC30S1 est équipé d'une série de fonctions modernes et de petits plus pratiques, notamment une commande de volume master, un haut-parleur Celestion VX12 et une réverbération custom VOX pour n'en citer que quelques-uns. Veuillez lire attentivement ce mode d'emploi pour vous familiariser avec chacune des fonctions.

FACE AVANT

1. Témoin MAINS Il indique si l'ampli est sous ou hors tension!
2. Interrupteur d'alimentation MAINS

C'est l'interrupteur On/Off de l'alimentation électrique de l'amplificateur. Vérifie que l'amplificateur est bien étêt et débranché avant de le déplacer.

1. Commutateur STANDBY

Met l'amplificateur en mode STANDBY. Ce qui signifie aucun son, mais des lampes bien chaudes.

1. Commande VOLUME

Contrôle le VOLUME général de votre amplificateur. Lessons clairs peuvent etre obtenus en BAissant la commande GAIN et en montant la commande VOLUME.Un réglage bas de la commande VOLUME et un réglage haut de la commande GAIN vousdonnerontunsonplus gros,avec plus de distorsion,memea bas volume. Comme avec toutes les commandes de cet amplificateur,veuillez essayer différentes configurations pour trouver lessons qui convennent avoitre styledejeu.

1. Commande REVERB

Contrôle le niveau de réverbération de votre son. Conçue spécialement pour cet ampli, cette nouvelle réverbération VOX ajoute une superbe touche de profondeur à votre son, du subtil à l'extreme.

1. Commande TREBLE

Contrôle les hautes fréquences de votre son—d'un son doux et rond en position basse (sens anti-horaire) à un son brillant et tranchant avec un réglage pousse à fond (sens horaire) en passant par tous les intermédiaires.

1. Commande BASS Contrôle les basses fréquences de votre son—d'un son tenu et léger en position basse (sens anti-horaire) à un son chaud et lourd avec un réglage à fond (sens horaire) en passant par tous les intermédiaires.

8. Commande GAIN

Contrôle la sensibilité du préampli. Tournez-la à droite pour augmenter le volume et la distorsion ou à gauche pour obtenir un son plus doux et moins sature. Utilisez la commande GAIN en konjection avec la commande VOLUME pour atteoir un équilibre parfait entre distorsion et niveau de sortie.

REMARQUE:

De par la nature de son design, le circuit a besoin de quelquesminutes pour se stabiliser une fois l'ampli mis en sous tension. Il se peut que vous entendiez des bruits au cours de ce laps de temps, mais ils disparaîtrent très rapidement.

9. Prise INPUT

Branchez-y vous guitare!

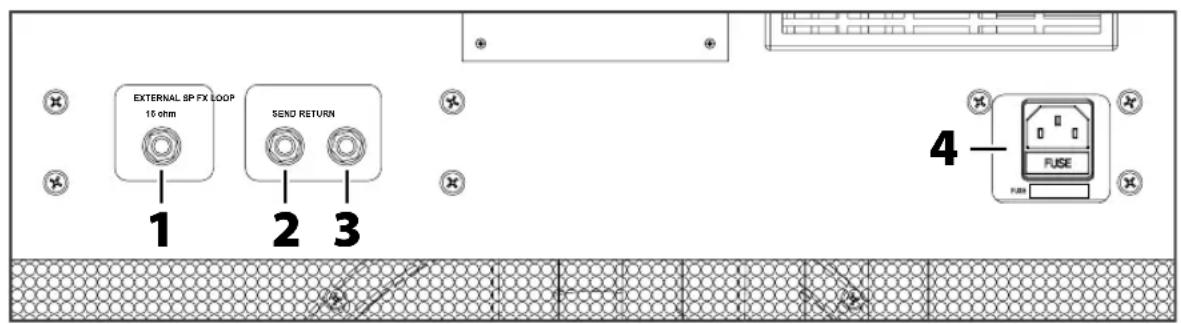

FACE ARRIÈRE

1. Prise EXTERNAL SP

Cette prise coupe le son du haut-parleur interne quand vous y branchez une enceinte externe. Branchez-y une enceinte de 16 ohms.

AVERTISSEMENT: Pour garantir un fonctionnement correct de votre système, vous doivent respecter les points suivants.

a) Ne branchez pas de baffle d'une puissance admissible inférieure à 30 watts. Le baffle peut etre detrui si vous ne respectez pas cette mise en garde — ce n'est pas recommande!
b) Vous doivent utiliser un cable de baffle pour brancher un baffle externe. N'utilise pas de cable blindo comme ceux reliant une guitare à un ampli.
c) Vous doivent couper l'alimentation électrique avant de brancher le cable. Brancher le cable avec l'ampli sous tension peut endommager celui-ci.

REMARQUE:

Pour les connexions de l'AC30S1; il est recommandé que tous les cables audio, à l'exception du cable de baffle, soient de type blindé et de haute qualité. Ils ne doivent pas dépasser 10 mètres de longueur. Servez-vous toujours d'un cable d'enceinte non bliné, pour relier l'ampli AC30S1 et l'enceinte externe.

2. Prise FX LOOP SEND

Connectez cette sortie à l'entrée de votre effet. (REMARQUE: Ceci est une boucle d'effet en série)

3. Prise FX LOOP RETURN

Reliez cette prise à la sortie d'un processeur d'effets externe.

4. MAINS INPUT

C'est ici que se branche le cordon d'alimentation secteur détachable (fourni). La tension d'alimentation nécessaire à votre amplificateur est indiquée en face arrrière de l'amplificateur. Avant d'effectuer toute connexion ou demettre l'ampli

sous tension, vérifie que la tension à la prise de courant que vous comptez utiliser correspond bien à la tension requise pour votre ampli. En cas de doute, demandez conseil à votre revendeur VOX.

AVERTISSEMENT: Utilisez exclusivement le cordon d'alimentation secteur fourni. L'utilisation de tout autre cordon d'alimentation secteur peut endommager l'ampli ou causeur autres problèmes.

AVERTISSEMENT: Avant d'ouvrir le porte-fusible, s'assurer de débrancher l'appareil du secteur en retardant la fiche du cordon d'alimentation de la prise de courant.

Le fusible doit être conforme à la norme IEC 60127 et aux specifications suivantes:

• pour la version 100-120V - T2AL 250VAC

• pour la version 220-240V - T1,25AL 250VAC

(specifications du fusible - T:temporise; L:à basse résistance)

Confier tout travail d'entretien ou de réparation à un technicien qualifié ou au fabri-cant/a un revendeur.

Fonction de coupure automatique d'alimentation (Uniquement pour la version de 230V)

Nous avons équipé cet amplificateur d'une fonction de mise hors tension automatique afin de répondre à la directive ErP européen d'efficacité énergétique.

Cette fonction activée par défaut met automatiquement l'amplificateur hors tension si ce dernier ne recoit aucun signal pendant 2 heures.

REMARQUES:

1. L'interrupteur d'alimentation est de type 'momentané'. Actionnez l'interrupteur vers le haut pourmettre l'ampli sous tension et vers le bas pour lemettre hors tension. L'interrupteur returne en position centrale quand vous le relâchez.
2. Vous pouvez désactiver la fonction de coupure automatique d'alimentation en plaçant le commutateur ECO sur la position 'OFF'. Cet interrupteur se trouve sur la face arrêté de l'ampli, à côté de la prise pour le cordon d'alimentation.
3. Il se pourrait que l'instrument ne se mette pas sous tension ou hors tension si l'interrupteur est relachué après un-delai trop bref.
4. Si la distorsion ou le volume est regle sur la valeur minimum, l'instrument ne détectera aucun signal d'entrée. Dans ce cas, la fonction de coupure automatique d'alimentation sera activée.

FICHE TECHNIQUE

• Contrôles: GAIN, BASS, TREBLE, REVERB, VOLUME
• Entrée: Prise INPUT, Prise FX LOOP RETURN
• Sortie: Prise EXTERNAL SP, Prise FX LOOP SEND
  Lampes: 2 × 12AX7, 4 × EL84
  Puisance de sortie: 30 watts RMS (16Ω)
  Haut-parleur: 1 × 12 VX12 (16Ω)
• Dimensions: 658 × 265 × 550 mm( L × P × H)
• Poids: 24.5 kg

• Accessoires fournis: Cordon d'alimentation, Manuel d'utilisation

• Les caractéristiques et l'aspect du produit sont susceptibles d'être modifiés sans avis préalable en vue d'une amélioration.

Ce produit a ete fabriqu e suivant des specications sevees et des besoins en tension applicables dans le pays ou ce produit doit etre utilise. Si vous avez achete ce produit via l'internet, par vente par correspondance ou/et vente par telephone, vous nevez verifie que ce produit est bien utilisable dans le pays ou vous residez.

ATTENTION: L'utilisation de ce produit dans un pays autre que celui pour lequel il a été créé peut être dangereuse et annulera la garantie du fabricant ou du distributeur. Conservez bien votre réchépissé qui est la preuve de votre achat, faute de quoi vous produit ne risque de ne plus être couvert par la garantie du fabricant ou du distributeur.
