BEDIENUNGSANLEITUNG AC30S1 VOX

WICHTIGESICHERHEITSHINWEISE

1)itte lessenSie sich die Hinweise durch.

2) Bewahren Sie diese Hinweise auf.

3) Befolgen Sie alle Warnungen.

4) Führer Sie alle Anweisungen aus.

5) Verwenden Sie das Gerät niemals in der Nähe von Wasser.

6) Reinigen Sie es nur mit einem trockenen Tuch.

7) Versperren Sie niemals die Lufungsschitze. Stellen Sie das Gerät nur den Herstelleranweisungen entsprechend auf.

8) Stellen Sie das Gerät niemals in die Nähe von Wärmequellen wie Heizkorper, Öfen bzw. Geräte (darunter auch Verträker), die ausgesprochen heiß werden.

9) Versuchen Sie niemals, die Erdung des Netzkabels zu umgeben. Ein polarisierter (englischer) Stecker weist zwei unterschiedlich breite Stifte auf. Ein geerdeter Stecker ist hingegen mit drei Stiften versehen. Der Erdungsstift dient ihrer Sicherheit. Wenn der beiliegende Stecker nicht in ihre Steckdose passst, bitten Sie einen Elektriker, diese zu ersetzen.

10) Sorgen Sie davon, dass das Netzkabel nicht gequetscht wird (was vor allem in der Nähe des Steckers passieren kann) und dass man nicht darüber stolpern kann.

11) Verwenden Sie nur Halter und Ständer, die ausdrücklich vom Hersteller empfohlen werden.

12) Verwenden Sie nur Wagen, Ständer, Halterungen usw., die vom Hersteller vertrieben oder empfohlen werden. Bei Verwendung eines Wagens ist darauf zu achtenden, dass er während des Transports nicht umkippt.

13) Lõsen Sie im Falle eines Gewitters oder wenn das Gerät langere Zeit nicht verwendet werden soll, den Netzanschluss.

14) Überlassen Sie alle Wartungsarbeiten einem qualifizierten und befugten Techniker. Das ist z.B. notwendig, wenn das Produkt Schäden aufweist (z.B. beschädigtes Netzkabel, Eintritt von Flüssigkeit oder Fremdkörpern, wenn das Gerät im Regen gestanden hat), sich nicht erwartungsgemäß verhalt oder hingefallen ist.

• WARNUNG—Dieses Gerätarf nur an eine geerdete Steckdose angeschlossen werden.
• WARNUNG—Der Netzstecker oder die Gerätesteckdose sollenen frei zugänglich sein, um das Gerät jederzeit vom Stromnetz trennen zu konnen.
• Ein netzgespeistes Gerätarf niemals Regen- oder Wassertropfen ausgesetzt werden. Außer demarf man keine Flüssigkeitsbehälter wie Vasen, Glaser usw. auf das Gerät stellen.
• Auch nach dem Ausschalten bleibt die Netzverbindung deses Gerätes bestehen.
• Sorgen Sie davon, dass man den Netzstecker jederzeit problemlos erreichen kann. Stellen Sie das Gerät niemals welt von der Steckdose/Anschlussleiste entfernt auf.
• Dieses Geratarfischwahrendes Betriebs nicht in einem geschlossenen Behalter/einem Flightcase befinden.
• Ein hoher Schaldruck kann bei Verwendung von Ohrhorem bzw. eines Kopfhörers zu einem bleibenden Horschaden führen.
• Dieses Gerat ist für den Betrieb in gemäßigen Klimazonen ausgelegt und nicht zur Verwendung in Ländern mit tropischen Klima geeignet.
• Sorgen Sie stets für eine einwandfreiie Lüftung, indem Sie die Lüftungsöffnungen freihalten -Zeitungen, Tücher und andere Gegenstände haben auf den Lüftungsöffnungen nichts verloren!
• Stellen Sie niemals Gegenstände mit offener Flamme wie brennende Kerzen, Wunderkerzen usw. auf das Gerät!

Der als Pfeil dargestelte Blitz in einem Dreieck weist den Anwender auf nicht isolierte, gefährliche Spannungen im Geräteinneren hin, die so stark sein konnen, dass sie einen Stromschlag verursachen.

Das Ausrufezeichen in einem Dreieck weist den Anwender darauf auf hin, dass zum Lieferumfang des Gerätes wichtige Bedienund Wartungshinweise (eventuell Reparaturhinweise) gehoren.

Hinweis zur Entsorgung (Nur EU)

Wenn Sie das Symbol mit der „durchgekreuzten Mülltonne" auf Ihrm Produkt, der dazugehörigen Bedienungsanleitung, der Batterie oder dem Batteriefach sehen, müssen Sie das Produkt in der vorgeschriebenen Art und Weise entsorgen.

Dies bedeutet, dass这点es Produkt mit elektrischen und elektronischen Komponenten nicht mit dem normalen Hausmull entsorgt werden darf. Für Produkte dieser Art

existiert ein separates, gesetzlich festgelegtes Entsorgungssystem. Gebrauchtete elektrische und elektronische Geräte müssen separat entsorgt werden, um ein umweltgerechtes Recycling sicherzustellen. Diese Produkte müssen bei benannten Sammelstellen abgegeben werden. Die Entsorgung ist für den Endverbraucher kostenfrei!itte ergundigen sie sich bei ihrer zuständigen Behörde, wo sie diese Produkte zur fachgerechten Entsorgung abgeben konnen. Falls ihr Produkt mit Batterien oder Akkumulatoren ausgerüstet ist, müssen sie diese vor Abgabe des Produktes entfernen und separat entsorgen (siehe oben). Die Abgabe thesese Produkte bei einer zuständigen Stelle hilft denen, dass das Produkt umweltgerecht entsorgt wird. Damit leisten sie persönlich einen nicht unerheblichen Beitrag zum Schutz der Umwelt und der menschlichen Gesundheit vor möglichen negativen Effekten durch unsachgemäß Ansorgung von Müll. Batterien oder Akkus, die Schadstoffe enthalten, sind auch mit dem Symbol einer durchgekrezten Mülltonne gekennzeichnet. In der Naze zum Mülltonnensymbol befindet sich die chemische Bezeichnung des Schadstoffes. Cd oder NiCd steht für Cadmium, Pb für Blei und Hg für Quecksilber.

*Alle Produkt- und Firmennamen sind Warenzeichen oder eingetragene Warenzeichen der betreffenden Eigentümer.

VORWEG

Herzlichen Glückwunsch zu Ihrer Wahl eines VOX AC30S1 Custom-Gitarrenverstärkers.

Dieser Veränder stellt so etwas wie den Höhepunkt einer bereits 60 Jahre währenden Erfolgsgeschichte jener Firma dar, der man viel Fachwissen und noch mehr Spürsinnen für einen gute Sound nachsagt. Wir haben uns unseren berühmtesten Veränder, den klassischen AC30, vorgenommen undihn zum AC30S1 überarbeitet.

Schlankes Ein-Kanal-Design mit mehr als genügend Flexibilität, um ihre Klangvorstellungen und musikalischen Anforderungen zufriedenzustellen. Nätürlich weiterhin mit dem unverwechselbaren Sound des AC30!

Ihr AC30S1 verfügbar zudem über diverse praktische moderne Features, darunter einen Master-Lautstärke-Regler, Celestion VX12 Lautsprecher und ein Custom-VOX-Reverb.itte lessen Sie vorliegenden Anleitung sorgfältig durch, damit Sie sich mit diesen Features vertraut machen können.

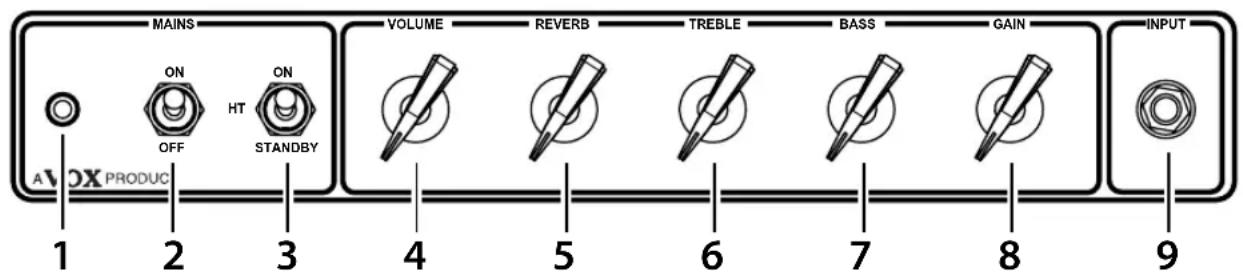

BEDIENFELD

1. MAINS-LED Leuchtet, wenn der Veränder eingeschaltet ist.
2. MAINS-Schalter Hiermit schalten Sie die Stromversorgung des Verstärkers ein und aus. Vor Lösen des Netzanschlusses und dem anschließenden Transport müssen Sie den Amp unbedingt ausschalten.
3. STANDBY-Schalter

Hiermit schalten Sie den Veränder in den STANDBY-Modus. Es wird kein Signal ausgegeben, aber die Rohren werden schon vorgewärmt.

1. VOLUME-Regler Hiermit regeln Sie die Gesamtlautstärke Ihres Verstärkers. Zum Erzeugen reinerer Klänge senken Sie die GAIN-Regler und haben Sie die VOLUME-Regler an. Durch Senken der VOLUME-Regler und Anheiten der GAIN-Regler erhalten Sie bei niedriger Lautstärke einen satteren, verzerrteren Ton. Experimentieren Sie ruhig ein bisschen mit allen Reglern Ihres Verstärkers, bis Sie diejenigen Konfigurationen entdecken, die am besten zu ihrer Gitarre und zu ihrer Spielweise passen.
2. REVERB-Regler Hiermit regeln Sie den Halleffektanteil Ihres Sounds. Vom stimmigen Ambiente bis hin zur bombigen Räumlichkeit, der neue Custom VOX Reverb verleiht Ihrklang einen besondere akustische Tiefe.
3. TREBLE-Regler Hiermit konnen die Höhen angehoben und abgesenkt werden - von „geschmeidig und rund" (ganz links) bis „beiend" (ganz rechts).
4. BASS-Regler Hiermit konnen die Bassfrequenzen angehoben und abgesenkt werden - von „dunn und leicht" (ganz links) bis „warm und fett" (ganz rechts).

8. GAIN-Regler

Hiermit regeln Sie die Empfindlichkeit des Vorverständers. Drehen Sie den Regler im Uhrzeitigersinn, um Lautstärke und Verzerrung zu erhöhen, bzw. gegen den Uhrzeitigersinn, um einen leiseren, reineren Klang zu erzielen. Stimmen Sie GAIN und VOLUME aufeinander ab, bis Sie das perfekte Gleichgewicht zwischen Verzerrung und Ausgangslautstärke erreichen.

HINWEIS:

Schaltungs bedingt kann es nach Einschalten des Verstärkers einige Minuten dauern bis der Betriebszustand erreicht ist. Wahrendessen können einige Störgeräusahe auftreten, die nach kurzer Zeit wieder nachlassen.

9. INPUT-Buchse

Hier muss die Gitarre angeschlossen werden.

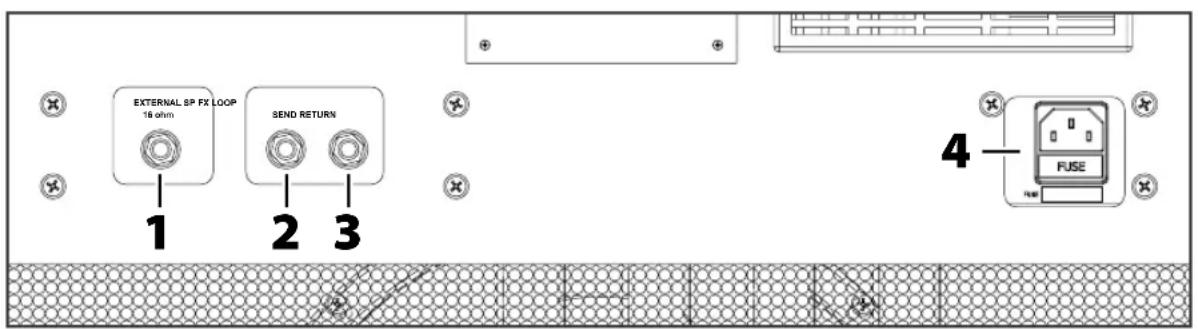

RÜCKSEITE

1. EXTERNAL SP-Buchse

Wenn Sie einen 16-Ohm-Lautsprecher ihrer Wahl an dieser Buchse anschließen, wird der verstärkereigene Lausprecher stummgeschaltet (d.h. ausgeschaltet).

WARNING:

Das System Funktioniert nur ordnungsgemäß, wenn Sie folgende Punkte beachten.

a)

Verwenden Sie niemals eine Box mit einer Eingangskapazität von weniger als 30W. Laatsprecher, die diese Anforderungen nicht erfüllen, sind in kürzester Zeit kaputt!

b)

Für die Verbindung der Box benötigen Sie ein Laufsprecherkabel. Geschirmte, d.h. Gitarrenkabel eignen sich hierfür nicht.

c) Schalten Sie den Veränder der Anschließlich der Box aus. Wenn Sie das nicht tun, überlebt der Amp den Anschlussversuch eventuell nicht.

HINWEIS:

Prinzipiell sollenen alle Kabel (bis auf die Laufsprecherkabel), die man an den AC30S1 anschließt, geschirmt und vonGreaterQualitatsein.Verwenden Siemals Kabel mit einer Langle von mehr als 10 Metern. Für die Verbindung des AC30S1 mit einer Erweiterungsbox muss ein nicht geschirmtes Kabel verwendet werden, die von Vox ausdrucklich empfohlen werden.

2. FX LOOP SEND-Buchse

Schließen Sie hier den Eingang Ihres Effektgerätes an. (Anmerkung: Dies ist ein serieller Effektloop).

3. FX LOOP RETURN-Buchse

Schlieben Sie hier den Ausgang des externen Effektgeräts an.

4. MAINS INPUT

Hier muss das beiliegende Netzkabel angeschlossen werden. Die vorausgesetzte Netzspannung wird auf der Geräterückseite erwähnt. Vergewissern Sie sich vor dem Herstellen von Verbindungen und dem Einschalten des Verständerkers, dass die Versorgungsspannung stimmt. Richten Sie etwaige Fragen an ihren VOX-Handler.

WARNING:

Verwenden Sie ausschließlich das beiliegende Netzkabel. Die Verwendung anderer Netzkabel kann zu Störungen und Fehlfunktionen führen.

WARNING:

Trennen Sie vor Öffnen des Sicherungshalters das Gerät vom Stromnetz, indem sie den Stecker aus der Steckdoseziehen.

Verwenden Sie nur IEC 60127 zertifizierte Sicherungen mit folgenden Werten:

• für 100-120V-Version - T2AL 250VAC

• für 220-240V-Version - T1.25AL 250VAC

(Auslösecharakteristik - T: träge; L: niedriges Ausschaltvermögen)

Wenden Sie sich zur Wartung an qualifizierte Fachkräfte oder an den Hersteller bzw. Fachhandel.

Energiesparfungtion (nur 230-V-Modell)

Gemäß der europaweit gültigen ErP-Richtlinie ist dieser Veränderer mit einer automatischen Ausschaltfunktion ausgestellt.

Die Funktion ist werkseitig aktiviert und schaltet den Veränder aus, wenn über einen Zeitraum von 2 Stunden kein Eingangssignal anliegt.

HINWEISE:

1. Der MAINS-Schalter ist als federernder Schalter ausgelegt. Schieben Sie den Schalter nach oben zum Einsatzen (ON) und nach unter zum Ausschalten (OFF). Sobald Sie den Schalter loslassen, federt er in die mittlere Position zurück.
2. Sie können die Energiesparfunktion deaktivieren, indem Sie den ECOSchalter auf OFF stellen. Sie finden diesen Schalter auf der Rückseiteiben der Netzanschlussbuchse.
3. Bei nur sehr kurzer Betätigung des Netzschalters kann es vorkommen, dass sich das Gerät nicht ein- bzw. ausschaltet.
4. Wenn Gain oder Lautstärke auf den Minimalwert eingestellt sind, wird kein Eingangssignal erkannt. In diesen Fall wird die automatische Energiesparfunktion aktiviert.

TECHNISCHE DATEN

• Steuerung: GAIN, BASS, TREBLE, REVERB, VOLUME
• Eingang: INPUT-Buchse, FX LOOP RETURN-Buchse
• Ausgang: EXTERNAL SP-Buchse, FX LOOP SEND-Buchse
  Rohrenbestückung: 2 x 12AX7, 4 x EL84
  Ausgangsleistung: 30 watts RMS (16Ω)
  Lautsprecher: 1 × 12 VX12 (16Ω)
  Abmessungen: 658× 265× 550mm (B× T× H)
  Gewicht: 24,5 kg
• Lieferumfang: Netzkabel, Bedienungsanleitung

* Änderungen der technischen Daten und des Designs ohne vorherige Ankündigung vorbehalten.

WICHTIGER HINWEIS FÜR Kunden

Dieses Produkt wurde unter strenger Bechtung von Spezifikationen und Spannungsanforderungen hergestellt, die im Bestimmungsland gelten. Wenn Sie these Produkt über das Internet, per Postversand und/oder mit Telefonischer Bestellung gekauft haben, müssen Sie bestätigten, dass these Produkt für Ihr Wohngebiet ausgelegt ist.

WARNING: Verwendung dieseres Produkts in einem anderen Land als dem, für das es bestimmt ist, verwendet wird, kann gefährlich sein und die Garantie des Herstellers oder Importeurs hinfällig halten werden.itte bewahren Sie diese Quittung als Kaufbeleg auf, da andernfalls das Produkt von der Garantie des Herstellers oder Importeurs ausgeschlossen werden kann.
