MODE D'EMPLOI EF60BP MBM
Félicitations pour l'achat de cet apparéil de haute qualité
VEGA. Vous avez besoin un apparéil qui allie de haute qualités techniques à un grand comport d'utilisation dans la pratique. Nous vous souhaitons toute satisfaction avec cet apparéil.
1 Symboles
1.1 Avertissements
Niveau des mises en garde
Les averissements se distinguent, en fonction du type de risque, par les mots de signalisation listedissous:
Attention prévient d'un endommagement du matériel.
Avertissement prévient d'un risque de dommage corporel.
Danger prévient d'un danger mortel.
Structure des averissements
Mot de signal
Type et source du danger!
Mesures pour éviter le danger.
1.2 Autres symboles
Instructions d'action
Instructions d'action:
Mode d'emploi relatif a une action.
Indication des résultats si nécessaire.
Lists
Structure des listedes non numéroétés:
Niveau de liste 1
Niveau de liste 2
Structure des listedes numéroétées:
- Niveau de liste 1
- Niveau de liste 1
2.1 Niveau de liste 2
2.2 Niveau de liste 2
Friteuse Chef
2 Consignes de sécurité
- Tenir compte du mode d'emploi.
Toujours conserver le mode d'emploi avec l'appareil.
N'installer l'appareil que conformément aux prescriptions.
Installer l'appareil dans un local fermé.
Protégér l'appareil contre le rayonnement solaire.
Protégér l'appareil contre le gel.
Contrôler que le cable d'alimentation électrique n'est pas endommagé.
Protégér l'appareil contre l'humidité.
Ne pas nettoyer l'appareil avec un jet d'eau direct.
Confier les réparations uniquement à un personnel spécialisé.
Tenir les enfants à distance de l'appareil en marche.
Veiller à ce qu'exclusivement un personnel initiaé se serve de l'appareil.
Ne débrancher le cable d'alimentation de la prise qu'en le saisissant par le connecteur.
Ne faire fonctionner l'appareil que dans son etat d'origine.
Ne faire fonctionner l'appareil que de manière correcte.
Utiliser uniquement des pieces de rechange d'origine.
Controller la presence d'une arrivée d'air frais suffisante lorsque l'appareil est en marche.
3 List des composants
Etendue de la livraison:
Appareil
Couvercle
Robinet de vidange
Panier
4 Utilisation conforme aux fins prévues
N'utiliser l'appareil que pour frire des aliments dans de l'huile ou de la graisse alimentaire liquide.
5 Mode de fonctionnement
L'appareil chauffe l'huile. Les alimentents cuisent dans de l'huile chaude. Il faut regler la température de l'huile.
Friteuse Chef
6 Fonctionnement/Manipulation
N'installer l'appareil que sous une hotte aspirante.
Enlever le film protecteur de l'appareil.
6.2 Première mise en service
Premier nettoyage
Nettoyer l'appareil avant la première utilisation (voir Nettoyage).
Branchement de l'appareil
Danger mortel par la tension du réseau!
Contrôler que la tension et la fréquence du réseau électrique concordent avec les valeurs indiquées sur la plaque signalétique.
Contrôler que le cable d'alimentation électrique n'est pas endommagé.
S'assurer que la températe du cable de réseau ne dépasse pas 50^ .
Confier le branchement de l'appareil à un personnel spécialisé.
- Placer une prise de separation multipolaire additionnelle avec une ouverture de contact de >3 mm en amont l'appareil.
Contrcler que l'appareil est mis a la terre.
Informations nécessaires pour le personnel qualifié:
| MODELE | EF6BM EF8BM | EF6+6BM | EF8B | EF8+8B | EF12B EF12S EF25S EF20BP EF60BP | EF12+12B EF12+12S EF25+25S | ||||||
| TIPO DI TENSIONE | Max. A/f | N. câbles mm² | Max. A/f | N. câbles mm² | Max. A/f | N. câbles mm² | Max. A/f | N. câbles mm² | Max. A/f | N. câbles mm² | Max. A/f | N. câbles mm² |
| 1 N AC 230 V 50/60 Hz | - | 3 x 2,5 | 3+3 | 3 x 2,5 | 6 | 3 x 4 | 6+6 | 3 x 4 | 12 | 3 x 4 | 12+12 | 3 x 4 |
| 3 AC 230 V 50/60 Hz | - | - | - | - | 6 | 4 x 2,5 | 6+6 | 4 x 2,5 | 12 | 4 x 4 | 12+12 | 4 x 4 |
| 3 N AC 400 V 50/60 Hz | - | - | - | - | 6 | 5 x 2,5 | 6+6 | 5 x 2,5 | 12 | 5 x 2,5 | 12+12 | 5 x 2,5 |
Friteuse Chef

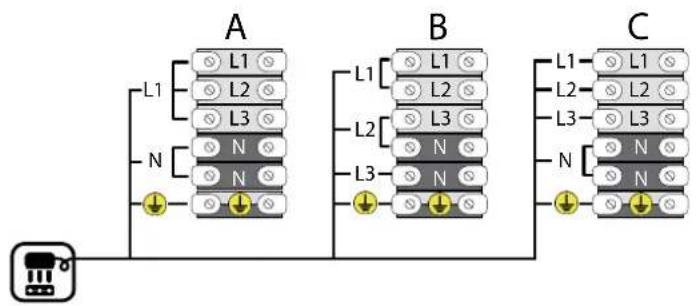

- Brancher J'appareikkemnesuit: 400 V, brancher l'appareil comme suit:
A:PHASES:220/240V\~1N50-60Hz
B:PHASES:220/240V\~350-60Hz/
Eléments de commande et affichages
Les éléments de commande contrôle les fonctions.
| Interrupteur/Touche | Mode de fonctionnement |
| 1/0 | Mettre l'appareil en marche/à l'arrêt |
| Interrupteur de thermostat | Régler la température |
Les voyants de contrôle indiquent l'etat de marche.
Si levoyant de contrôle a cote de l'interrupteur 1/0 est allumé:
L'appareil est en marche.
Si levoyant de contrôle a cote de l'interrupteur de thermostat est allumé:
L'appareil chauffe l'huile jusqu'à la température régée.
Remplissage
Remplir la cuvette jusqu'au marquage avec
delhuiile
de laGRAISSE alimentaire liquide
Friteuse Chef
Mise en marche
Contrôler le niveau de replissage.
Rajouter de si nécessaire.
Tournier l'interrupteur 1/0 (1).
Kontrolleuchte besoin Schalter 1/0 leuchtet.
Mentre le commutateur de thermostat sur la tempéature désirée.
L'appareil est en marche.
Levoyant de contrôle à cote de l'interrupteur de thermostat est allumé:
L'appareil rechauffe l'huile.
Note Le temps d'échauffement de l'huile depend de l'huile utilisé et des conditions de l'environnement.
Lorsque l'appareil a atteint la température régée:
Levoyant de contrôle à côté de l'interrupteur de thermostat s'éteint.
Friere
Poser des alimentes secs dans le panier.
Remetre en place le panier avec les alimentes.
Si les alimentés sont surgelés:
Remplir le panier a moitié.
Remetre le panier lentement.
Mise à l'arrêt
Metre le commutateur de thermostat sur 0.
Schalter 1/0 drehen (0).
Les deux voyants de contrôle s'éteignent.
L'appareil est eteint.
Enlever les résidus sur I'huile.
Séparer l'appareil du réseau électrique.
Note La température minimum est d'environ de 55^ et la température maximum qui peut être atteinte est de 180^ environ.
Friteuse Chef
Vider
Avertissement
Risque de blessure d'à une vidange incorrecte!
Confier la vidange de l'appareil uniquement à un personnel spécialisé ou le vider sous surveillance de personnel spécialisé.
Laisser refroidir l'appareil complètement et l'huile avant la vidange.
Porter des vêtements protecteur appropriés selon les exigences CE pendant le vidange de l'appareil.
Eteindre l'appareil.
Laisser refroidir l'appareil.
S'assurer qu'il y a assez de place au-dessous le robinet de vidange 2 pour un recipient avec une capacité suffisante.
- Mettre un recipient avec une capacité suffisante pour toute l'huile au-dessous le robinet de vidange 2.
Baisser le levier 1 au robinet de vidange.
Tournier le levier 1 au robinet de vidange 90^ dans le sens inverse des aiguilles.
Laisser ecouler toute l'huile dans le recipient.
Note Elimination de l'huile: voir Elimination.
Quand I'appareil est vide:
Tournier le levier 1 au robinet de vidange 90^ dans le sens des aiguilles.
6.4 Pannes/Elimination des pannes
| Panne Elimination | |
| L'appareil ne marche pas. Vérifier si l'alimentation en électricité se fait correctement. | |
| Vérifier si le coffret de commande est posé sur le boulon de contact du boîtier. | |
| Contrôler que le thermostat de sécurité est déclenché. | |
| Le thermostat de sécurité est déclenché. Appeler le personnel spécialisé et expliquer la panne. | |
Friteuse Chef
6.5 Mise hors service
Lorsque l'appareil n'est plus utilisé:
- Mettre le commutateur de thermostat sur 0.
Tournier l'interrupteur 1/0 (0).
Les deux voyants de contrôle s'éteignent.
Séparer l'appareil du réseau électricque.
Nettoyer l'appareil (voir Nettoyage).
7 Maintenance/Nettoyage
Danger de mort par electrocution!
Avant toute opération de maintenance/nettoyage, éteindre l'appareul à l'interrupteur de réseau.
7.1 Maintenance
La maintenance de l'appareil doit uniquement etre effectuee par un personnel specialise.
7.2 Nettoyage
Nettoyer l'appareil chaque jour.
Eteindre l'appareil avant le nettoyage.
Laisser refroidir l'appareil.
Vider la cuvette.
Filtrer l'huile froide.
Ne pas utiliser des produits de nettoyage corrosifs.
Nettoyer la cuvette en utilisant de I'eau chaude et un produit de nettoyage.
Nettoyer les serpentins de chauffage en utilisant de l'eau chaude et un produit de nettoyage.
Secher l'appareil avec un chiffon doux et propre.
Friteuse Chef
8 Caracteristiques techniques
| MODELE | DIMENSIONS EN mm. | CAPACITE' BAC Lt. | BAC N° | PUISSANCE TOTAL* ABSORBEE kW | POIDS NET kg. | |
| Externe L x P x A/A max. | Panier | |||||
| mm. | ||||||
| EF6BM | 290 x 505 x 300 / 440 | 190 x 200 x 105 | 5/6 | 1 | 3 | 11 |
| EF6+6BM | 580 x 505 x 300 / 440 | 190 x 200 x 105 | 5/6+5/6 | 2 | 3+3 | 19 |
| EF8BM | 290 x 505 x 300 / 440 | 190 x 245 x 105 | 8/9 | 1 | 3 | 12 |
| EF8B | 290 x 505 x 300 / 440 | 190 x 245 x 105 | 8/9 | 1 | 6 | 13 |
| EF8+8B | 580 x 505 x 300 / 440 | 190 x 245 x 105 | 8/9+8/9+10 | 2 | 6+6 | 20 |
| EF12B | 375 x 655 x 315 / 450 | 235 x 275 x 105 | 12+10 | 1 | 9 | 18 |
| EF12+12B | 750 x 655 x 315 / 450 | 235 x 275 x 105 | 12+10/12 | 2 | 9+9 | 32 |
| EF12S | 375 x 655 x 845 / 985 | 235 x 275 x 105 | 12/14 | 1 | 9 | 29 |
| EF12+12S | 750 x 655 x 845 / 985 | 235 x 275 x 105 | 12/14+12/14 | 2 | 9+9 | 55 |
| EF25S | 375 x 755 x 845 / 985 | 235 x 385 x 105 | 18/20 | 1 | 12 | 32 |
| EF25+25S | 750 x 755 x 845 / 985 | 235 x 385 x 105 | 18/20+18/20 | 2 | 12+12 | 60 |
| EF20BP | 750 x 675 x 315 / 440 | 560 x 275 x 105 | 18/20 | 1 | 9 | 24 |
| EF60BP | 750 x 675 x 315 / 440 | 600 x 400 x 105 | 34/37 | 1 | 9 | 29 |
Friteuse Chef
9 Normes et dispositions légales
L'appareil est conforme aux normes indiquées ci-dessous:
EN 60335-1
EN 60335-2-36
EN 60335-2-37
EN 60335-2-38
EN 60335-2-39
EN 60335-2-42/46
EN 60335-2-47
EN 60335-2-50
EN55014
10 Elimination
Elimination de I'huile
Observer les lois et reglements locaux concernant l'élimination de l'huile.
Ne pas jeter l'huile parmi les déchets menagers.
Elimination de l'appareil:
Pour éliminer l'appareil:
Ne pas jeter l'appareil parmi les déchets menagers.
L'appareil doit être evacué vers un point de recyclage pour les équipements électriques.
Les matériaux de l'appareil sont réutilisables. Avec la réutilisation, l'élimination matérielle ou autres formes de revalorisation d'appareils usés, vous participez d'une manière significative à la protection de notre environnement.
Demander après le service d'élimination compétent pour ce genre d'appareil: www.servicevega.com
Informations destinées au client
Conformément aux Directives 2011/65/EU (ROHS II) and 2012/19/EU (WEEE) concerning la réduction des substances dangereuses dans les apparêls électriques et Electroniques ainsi que le traitement des déchets. Le pictogramme de la benne barree reportée sur l'appareil ou sur l'emballage indique que l'appareil, à la fin de sa vie, doit être traité sé-parément des autres déchets. La collecte différentiée de cet apparéil ayant atteint la fin de sa vie est organisée et gérée par le fabricant. Le client souhaitant se defaire de cet apparéildevra donc contacter le fabricant et suivre la procédure que ce dernier a adoptée afin de permettre la collecte séparée de l'appareil arrivé en fin de vie. La collecte différentiée adequate permettant le recyclage successif de l'appareil et un traitement compatible avec l'environnement contribue à prévenir les impacts négatifs sur l'environnement et la santé des personnes ainsi qu'à favoriser la réutilisation et/ou le recyclagedes matérieliaux qui compose l'appareil. Le traitement illegal de l'appareil par son propriétaire entraine l'application des sanctions administratives prévues par la législation en vigueur.
Friteuse Chef
11 Garantie
La période de garantie de duzeemeisdebute à la date de l'achat et s'applique aux conditions suivantes:
Tous les vices de conception, de fabrication et de matériel sont couverts par la garantie, de même que la réparation et/ou le remplacement de pieces qui ont été reconnues comme défectueuses par notre service technique. Les pieces de rechange nécessaires pour la réparation et le temps de travail qu'elle requiert ne sont pas factures.
Le justificatif de garantie est votre facture, que vous doivent conserver soigneusement et nous envoyer en cas de garantie!
La garantie expire dans les cas suivants:
Utilisation impropre.
Manipulation.
Mauvais entretien.
Utilisation non conforme aux fins prévues.
Modifications techniques.
Freidora Chef
Perigo de morte devido à corrente électrique!
Informations destinées au client
Conformément aux Directives 2011/65/EU (ROHS II) et 2012/19/EU (WEEE) concernant la réduction des substances dangereuses dans les apparciels électriques etlectroniques ainsi que le traitement des déchets.
Le pictogramme de la belle brée reportée sur l'appareil ou sur l'emballage indique que l'appareil, à la fin de sa vie, doit êtreTraitse-parcentage des autres déchets. La collecte differentiée de cet appareil ayant atteint la fin de sa vie est organisee et gerée par le fabricant. Le client souhaitant se defaire de cet appeireldevra donc contacter le fabricant et suivre la procedure que ce dernier a adoptee afin de permettre la collecte séparée de l'appareil arrivé en fin de vie. La collecte différentiée adequate permettant le recyclage successif de l'appareil et un traitement compatible avec I'environnement contribue a prévenir les impacts négatifs sur I'environnement et la santé des personnes ainsi qu'a favoriser la réutilisation et/ou le recyclagedes materiaux qui compose l'appareil. Le traitement illegal de I'appareil par son propriétaire entraine l'application des sanctions administratives prévues par la législation en vigueur.
CE déclaration de conformité
Le fabricant / metteur en circulation Nom / Adresse
déclare que le modele actuel de la machine/installation mentionnée ci-dessous
