Type de produit	Cave à vin
Marque	Haier
Modèle	HWS34GGH1
Capacité	34 bouteilles (Bordeaux 0,75 L)
Classe énergétique	G
Consommation annuelle	140 kWh/an
Dimensions (L x P x H)	475 x 456 x 850 mm
Alimentation électrique	220-240 V~ / 50 Hz
Réfrigérant	R600a (isobutane) inflammable
Plage de température	5 °C à 20 °C (réglable)
Éclairage	LED intérieure
Dégivrage	Automatique
Porte réversible	Oui (droite à gauche)
Clayettes	5 clayettes (charge max 13 kg par clayette)
Réglage de température	Électronique par touches tactiles
Fonction mémoire coupure	Oui, conservation du réglage
Mode hiver	Oui, compensation basse température
Connectivité	Wi-Fi (2,4 GHz) et Bluetooth (application hOn)
Niveau sonore	37 dB(A)
Classe climatique	SN-N-ST (10 °C à 38 °C)

FOIRE AUX QUESTIONS - HWS34GGH1 HAIER

Comment régler la température de la cave à vin ?

Après avoir branché l'appareil et attendu 30 minutes, appuyez sur la touche + ou - pour faire clignoter l'affichage. Réglez la température souhaitée entre 5 °C et 20 °C. Arrêtez d'appuyer pendant 3 secondes pour confirmer.

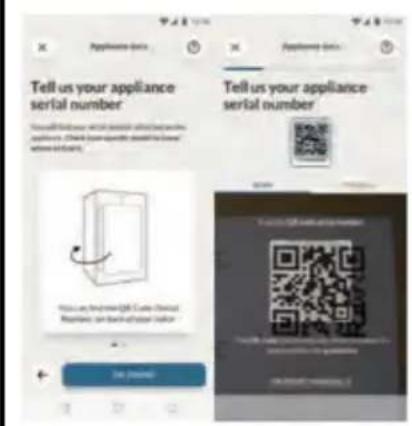

Comment activer le Wi-Fi et connecter l'application hOn ?

Appuyez sur la touche Lumière pendant 3 secondes. L'icône Wi-Fi clignote. Téléchargez l'application hOn, connectez-vous, ajoutez un appareil en scannant le code QR ou en saisissant le numéro de série. Vous avez 5 minutes pour terminer l'appairage.

Que faire si la cave à vin ne refroidit pas suffisamment ?

Vérifiez que la température réglée n'est pas trop élevée. Assurez-vous que la porte ferme correctement et que les joints sont propres. N'ouvrez pas la porte trop souvent. Si le problème persiste, attendez que les bouteilles nouvellement ajoutées atteignent la température souhaitée.

Comment nettoyer l'intérieur de la cave à vin ?

Débranchez l'appareil. Nettoyez l'intérieur avec une éponge imbibée d'eau tiède et de détergent neutre. Rincez à l'eau claire et séchez avec un chiffon doux. Ne jamais utiliser de nettoyants abrasifs ou de solvants. Les clayettes sont amovibles et peuvent être lavées à la main.

Comment inverser le sens d'ouverture de la porte ?

Débranchez l'appareil et inclinez-le à moins de 45°. Retirez le cache des charnières, déconnectez le faisceau de câbles, retirez la charnière supérieure et la porte. Déplacez la butée et les manchons d'axe de l'autre côté. Revissez la charnière inférieure de l'autre côté, replacez la porte et la charnière supérieure. Remettez les caches.

Que signifie le code d'erreur L2 ?

Le code L2 indique une alarme de température basse due à une température trop basse du capteur. Vérifiez la température ambiante, le connecteur du compresseur et la résistance du capteur. Si le problème persiste, contactez le service client.

Comment utiliser la fonction de verrouillage automatique ?

En mode verrouillé, appuyez longuement sur la touche de verrouillage pendant 3 secondes pour déverrouiller. L'écran affiche 3, 2, 1. Sans action, l'écran se verrouille automatiquement au bout de 30 secondes. En verrouillage, seules les touches d'éclairage restent actives.

Quelle est la capacité maximale de bouteilles ?

La cave à vin peut contenir jusqu'à 34 bouteilles standard de Bordeaux de 0,75 L. Ne dépassez pas deux couches par clayette et respectez la charge maximale de 13 kg par clayette.

Comment dégivrer la cave à vin ?

Le dégivrage est automatique : aucune intervention manuelle n'est nécessaire. L'eau de condensation s'évacue via un bac d'évaporation. Si un dégivrage manuel est souhaité, débranchez l'appareil et laissez la porte ouverte.

Comment économiser de l'énergie avec cette cave à vin ?

Assurez une ventilation d'au moins 50 mm autour de l'appareil. Évitez l'exposition au soleil ou près d'une source de chaleur. Réglez une température pas trop basse (12 °C recommandé). Ouvrez la porte le moins possible. Gardez les joints propres. Éteignez l'éclairage lorsque vous ne regardez pas la cave.

MODE D'EMPLOI HWS34GGH1 HAIER

Manuel d'utilisation

Cantinetta

Guida per l'utente

Wijnkast

Gebruiksaanwijzing

Chłodziarka do wina

FR AVERTISSEMENT: Risque d'incendie/matière inflammable.

Le symbole indique qu'il y a un risque d'incendie, car des matériaux inflammables sont utilisés. Évitez de provoquer un incendie en brûlant des matières inflammables.

Manuel d'utilisation

Cave à vin

Merci d'avoir acheté un produit Haier.

Veuillez lire attentivement ces instructions avant d'utiliser cet appareil. Les instructions contiennent des informations importantes qui vous aideront à tirer le meilleur parti de l'appareil et à assurer l'installation, l'utilisation et l'entretien sûrs et appropriés de celui-ci.

Conservez ce manuel dans un endroit facilement accessible afin que vous puissiez toujours vous y référer pour une utilisation sûre et appropriée de l'appareil.

Si vous vendez l'appareil, si vous le donnez ou si vous le laissez lorsque vous déménagez, assurez-vous que vous transmettez également ce manuel pour que le nouveau propriétaire puisse se familiariser avec l'appareil et les consignes de sécurité.

Avertissement : informations importantes sur la sécurité

Informations générales et conseils

Informations environnementales

Mise au rebut

Contribuez à protéger l'environnement et la santé humaine. Jetez l'emballage dans les bacs correspondants pour le recycler. Participez au recyclage des déchets d'appareils électriques et électroniques. Ne jetez pas les appareils marqués de ce symbole avec les déchets ménagers. Ramenez le produit à votre déchetterie locale ou contactez votre bureau municipal.

AVERTISSEMENT!

Risque de blessure ou de suffocation !

Les frigorigènes et les gaz doivent être éliminés par un professionnel. Assurez-vous que le tube du circuit réfrigérant n'est pas endommagé avant d'être correctement éliminé. Débranchez l'appareil du secteur. Coupez le câble d'alimentation et jetez-le. Retirez les clayettes et les tiroirs ainsi que le verrou et les joints de la porte, afin d'éviter que les enfants et les animaux domestiques ne se retrouvent enfermés dans l'appareil.

Les anciens appareils ont encore une valeur résiduelle. Une méthode de mise au rebut respectueuse de l'environnement permettra de récupérer et de réutiliser les matières premières de valeur.

Le cyclopentane, une substance inflammable non toxique pour l'ozone, est utilisé pour former la mousse isolante.

En veillant à ce que ce produit soit éliminé correctement, vous éviterez les effets négatifs potentiels sur l'environnement et la santé humaine, qui pourraient sinon être causés.

Pour plus d'informations sur le recyclage de ce produit, veuillez contacter votre conseiller local, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit, manipulé par les professionnels.

1 - Informations sur la sécurité .... 4
2 - Conseils de sécurité....6
3 - Entretien....11
4 - Accessoires ....13
5 - Description du produit....14
6 - Installation ....14
7 - Utilisation....19
8 - Conseils d'économie d'énergie....24
9 - Matériel 25
10 - Entretien et nettoyage ....26
11 - Dépannage....27
12 - Données techniques....30
13 - Service clientèle....30

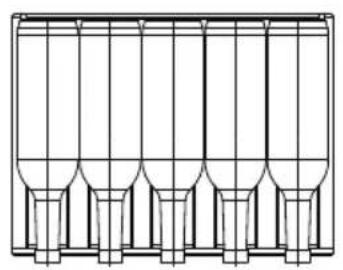

14 - Empilage des bouteilles de vin....32

Cet appareil est destiné à être utilisé exclusivement pour le stockage du vin. Avant d'allumer l'appareil pour la première fois, lisez les conseils de sécurité suivants :

AVERTISSEMENT!

Avant la première utilisation

Assurez-vous qu'il n'a pas été endommagé pendant le transport.
Retirez tous les emballages et gardez-les hors de la portée des enfants, puis jetez-les d'une manière respectueuse de l'environnement.

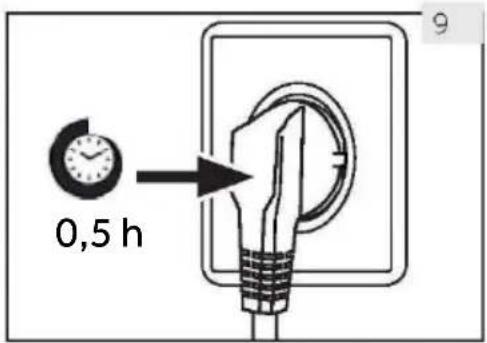

Attendez au moins une demi-heure avant d'installer l'appareil afin de vous assurer que le circuit réfrigérant fonctionne parfaitement.
▶ Manipulez toujours l'appareil avec au moins deux personnes parce qu'il est lourd.

Installation

L'appareil doit être placé dans un endroit bien ventilé. Garantissez un espace d'au moins 50 mm au-dessus et autour de l'appareil.
▶ AVERTISSEMENT : Gardez les ouvertures de ventilation, dans le bâti de l'appareil ou dans la structure intégrée, exemptes d'obstruction.
▶ Ne placez jamais l'appareil dans un endroit humide ou un endroit où il pourrait être éclaboussé d'eau. Nettoyez et séchez les éclaboussures d'eau et les taches avec un chiffon doux et propre.
N'installez pas votre cave à vin dans un endroit non isolé ou chauffé (p. ex. garage, etc.). Votre cave à vin n'a pas été conçue pour fonctionner à une température ambiante inférieure à 10 °C.
N'installez pas l'appareil en plein soleil ou à proximité de sources de chaleur (par ex. cuisinières, chauffages).
Installez et mettez à niveau l'appareil dans une zone adaptée à sa taille et à son utilisation.
Assurez-vous que les informationsélectriques figurant sur la plaque signalétique correspondent à l'alimentation électrique. Si ce n'est pas le cas, contactez un électricien.
L'appareil est alimenté par une alimentation de 220-240 VCA/50Hz. Les variations anormales de tension peuvent provoquer l'arrêt de l'appareil ou endommager le régulateur de température ou le compresseur, ou il peut y avoir un bruit anormal lors du fonctionnement. Dans ce cas, un régulateur automatique doit être monté.
N'utilisez pas d'adaptateurs multiprises ni de rallonges.

AVERTISSEMENT!

AVERTISSEMENT : Ne placez pas plusieurs prises portatives ou alimentations portatives à l'arrière de l'appareil.
▶ AVERTISSEMENT :lors du positionnement de l'appareil, vérifiez que le cordon d'alimentation n'est pas coincé ou abîmé.
▶ Ne marchez pas sur le câble d'alimentation.
Utilisez une prise de terre séparée pour l'alimentation électrique qui soit facile d'accès. L'appareil doit être mis à la terre.
▶ Uniquement pour le Royaume-Uni : le câble d'alimentation de l'appareil est équipé d'une fiche 3 pôles (de mise à la terre) qui s'adapte à une prise standard 3 pôles (de mise à la terre). Ne coupez jamais ou ne démontez jamais la troisième broche (mise à la terre). Une fois l'appareil installé, la fiche doit être accessible.
▶ AVERTISSEMENT : n'endommagez pas le circuit réfrigérant.

Utilisation quotidienne

Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, s'ils sont sous surveillance ou si on leur a appris à utiliser l'appareil en toute sécurité et s'ils comprennent les risques courus.
Les enfants ne doivent pas jouer avec l'appareil.
Les enfants âgés de 3 à 8 ans sont autorisés à remplir et vider les appareils de réfrigération, mais ne sont pas autorisés à nettoyer et à installer les appareils de réfrigération.
▶ Gardez les enfants âgés de moins de 3 ans à l'écart de l'appareil à moins qu'ils ne soient constamment surveillés.
Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
L'appareil doit être positionné de manière à ce que la fiche soit accessible.
Si du gaz de ville ou tout autre gaz inflammable fuit à proximité de l'appareil, fermez la vanne du gaz qui fuit, ouvrez les portes et les fenêtres et ne débranchez pas le câble d'alimentation de l'appareil.
Attendez au moins 7 minutes pour remettre le courant après l'avoir coupé.
▶ Ne soulevez pas l'appareil par ses poignées de porte.
Les clés doivent être gardées hors de la portée des enfants et pas à proximité de l'appareil pour empêcher que les enfants s'enferment à l'intérieur de l'appareil.

AVERTISSEMENT!

▶ Notez que l'appareil est conçu pour fonctionner dans une plage de température ambiante spécifique comprise entre 10 °C et 38 °C. L'appareil peut ne pas fonctionner correctement s'il est laissé pendant une longue période à une température inférieure ou supérieure à la plage indiquée.
▶ Ne placez pas d'objets instables (objets lourds, récipients remplis d'eau), sur le dessus de l'appareil, pour éviter les blessures corporelles causées par une chute ou un choc électrique causé par le contact avec de l'eau.
Ouvrez et fermez la porte uniquement avec les poignées. L'écart entre la porte et la cave est très étroit. Ne mettez pas vos mains dans ces zones pour éviter de vous pincer les doigts. Ouvrez ou fermez les portes de l'appareil uniquement lorsqu'il n'y a pas d'enfants dans le rayon de mouvement de la porte.
▶ Ne conservez pas et n'utilisez pas de matières corrosives, explosives ou inflammables dans l'appareil ou à proximité.
▶ Ne rangez pas des substances explosives comme des bombes d'aérosol contenant un combustible inflammable dans cet appareil.
▶ Ne conservez pas de médicaments, de bactéries ou d'agents chimiques dans l'appareil. Cet appareil est un appareil électroménager. Il n'est pas recommandé pour stocker des produits qui nécessitent des températures strictes.
▶ Ne réglez pas une température inutilement basse dans le compartiment de la cave à vin. Des températures inférieures peuvent se produire à des réglages élevés. Attention : Les bouteilles peuvent éclater
▶ Ne touchez pas la surface intérieure du compartiment de l'appareil lorsqu'il est en fonctionnement, en particulier avec les mains mouillées, car vos mains peuvent geler sur la surface.
Pour un refroidissement correct du vin, ne surchargez pas l'appareil.
Débranchez l'appareil en cas de coupure de courant ou avant de le nettoyer. Attendez au moins 7 minutes avant de redémarrer l'appareil, car le démarrage fréquent risque d'endommager le compresseur.
▶ AVERTISSEMENT : N'utilisez pas d'appareils électriques à l'intérieur de l'électroménager, à moins qu'ils ne soient du type recommandé par le fabricant. Pour éviter tout risque, un câble d'alimentation endommagé doit être remplacé par le service à la clientèle (voir carte de garantie).
Pour prolonger la durée de vie de l'appareil, évitez de l'éteindre.
▶ Ne placez jamais l'appareil à l'horizontale sur le sol. Après avoir incliné l'appareil de plus de 45°, attendez 24 heures avant de le brancher.

AVERTISSEMENT!

Entretien/nettoyage

▶ Veillez à superviser les enfants s'ils effectuent le nettoyage et l'entretien.
Débranchez l'appareil du secteur avant d'effectuer tout entretien courant. Attendez au moins 7 minutes avant de redémarrer l'appareil, car le démarrage fréquent risque d'endommager le compresseur.
▶ Tenez la fiche, pas le câble, lorsque vous débranchez l'appareil.
Ne nettoyez pas l'appareil à l'aide de brosses dures, de brosses métalliques, de détergents en poudre, d'essence, d'acétate d'amyle, d'acétone et de solutions organiques similaires, d'acides ou de solutions alcalines. Nettoyez-le avec un détergent spécial pour réfrigérateur-congélateur afin d'éviter de l'endommager. Enfin, utilisez de l'eau tiède et une solution de bicarbonate de soude : environ une cuillère à soupe de bicarbonate de soude pour un litre/quart d'eau. Rincez abondamment à l'eau et essuyez. N'utilisez pas de poudres de nettoyage ou d'autres nettoyants abrasifs. Ne lavez pas les pièces amovibles au lave-vaisselle.
AVERTISSEMENT : N'utilisez pas de dispositifs mécaniques ou d'autres moyens pour accélérer le processus de dégivrage, hormis ceux recommandés par le fabricant.
Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant, le service clientèle ou un électricien qualifié pour éviter tout risque d'accident.
N'essayez pas de réparer, démonter ou modifier l'appareil vous-même. En cas de réparation, veuillez contacter notre service clientèle.
Si les lampes d'éclairage sont endommagées, elles doivent être remplacées par le fabricant, son service de maintenance ou des personnes de qualification similaire afin d'éviter tout danger.
Éliminez la poussière à l'arrière de l'appareil au moins une fois par an pour éviter tout risque d'incendie, ainsi que l'augmentation de la consommation d'énergie.

▶ Ne pulvérisez pas et ne rincez pas l'appareil pendant le nettoyage.
N'utilisez pas de jet d'eau ou de vapeur pour nettoyer l'appareil.
▶ Ne nettoyez pas la porte froide en verre à l'eau chaude.
Un changement soudain de température peut casser le verre.
Si vous laissez votre appareil hors d'usage pendant une période prolongée, laissez-le ouvert pour éviter que des odeurs désagréables se forment à l'intérieur.

Informations sur les gaz réfrigérants

AVERTISSEMENT!

L'appareil contient de l'ISOBUTANE, un réfrigérant inflammable (R600a). Assurez-vous que le circuit du réfrigérant n'est pas endommagé pendant le transport ou l'installation. Les fuites de frigorigène peuvent provoquer des blessures oculaires ou s'enflammer. Si un dommage s'est produit, gardez les sources de feu ouvert à l'écart, aérez complètement la pièce, ne branchez pas ou ne débranchez pas les cordons d'alimentation de l'appareil ou de tout autre appareil. Informez le service à la clientèle. En cas de contact du réfrigérant avec les yeux, rincez-lesimmédiatement à l'eau courante et appelez immédiatement un oculiste.

AVERTISSEMENT : Le système de réfrigération est sous haute pression. Ne le modifiez pas. Étant donné que des réfrigérants inflammables sont utilisés, veuillez installer, manipuler et entretenir l'appareil en suivant strictement les instructions et contactez l'agent professionnel ou notre service après-vente pour mettre l'appareil au rebut.

Utilisation prévue

Cet appareil est conçu pour être utilisé dans une habitation et pour des applications similaires telles que

• coins- cuisine du personnel dans des magasins, bureaux et autres environnements de travail ;
• habitations rurales et par des clients dans des hôtels, motels et autres environnements de type résidentiel ;
• environnements de type chambres d'hôtes ou B&B ;
• restauration et applications similaires non dédiées à la vente au détail.

Pour assurer une conservation sûre du vin, veuillez respecter cette notice d'utilisation.

Les détails de la partie la plus appropriée dans le compartiment de l'appareil où des types spécifiques d'aliments doivent être stockés, compte tenu de la répartition de la température pouvant être présente dans les différents compartiments de l'appareil, se trouvent dans l'autre partie du manuel.

Les changements ou modifications apportés à l'appareil ne sont pas autorisés. Une utilisation non prévue peut entraîner des risques et la perte de garantie.

Mise au rebut

Le symbole ■ figurant sur le produit ou sur son emballage indique qu'il ne doit pas être traité comme des ordures ménagères. Vous devez l'apporter à un centre de tri pour le recyclage des produits électriques et électroniques. En veillant à ce que ce produit soit éliminé correctement, vous contribuerez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine, qui pourraient autrement être causées par un traitement inapproprié des déchets de ce produit. Pour des informations plus détaillées sur le recyclage de ce produit, veuillez contacter votre mairie, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Étant donné que des gaz de soufflage d'isolation inflammables sont utilisés, veuillez contacter l'agent professionnel ou notre service après-vente pour la mise au rebut de l'appareil.

AVERTISSEMENT!

Risque de blessures ou de suffocation !

Les frigorigènes et les gaz doivent être éliminés par un professionnel. Assurez-vous que le tube du circuit réfrigérant n'est pas endommagé avant d'être correctement éliminé. Débranchez l'appareil du secteur. Coupez le câble d'alimentation et jetez-le. Retirez les clayettes et les tiroirs ainsi que le verrou et les joints de la porte afin d'éviter que les enfants et les animaux domestiques ne se retrouvent enfermés dans l'appareil.

AVERTISSEMENT : Débranchez l'appareil de l'alimentation électrique avant de le nettoyer.
Ne nettoyez pas l'appareil à l'aide de brosses dures, de brosses métalliques, de détergents en poudre, d'essence, d'acétate d'amyle, d'acétone et de solutions organiques similaires, d'acides ou de solutions alcalines. Nettoyez-le avec un détergent spécial pour réfrigérateur afin d'éviter de l'endommager.
Nettoyez l'appareil lorsqu'il n'y a qu'un peu de vin ou qu'il n'y a pas de vin à l'intérieur. Il ne faut le nettoyer que quand il est sale.

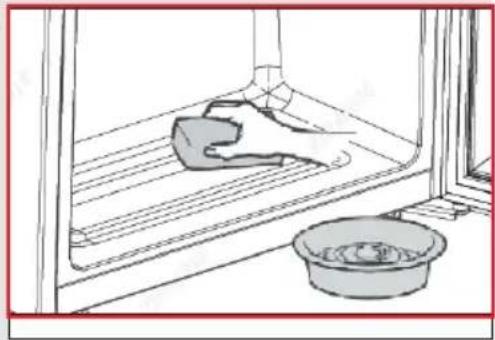

Nettoyez l'intérieur et le bâti de l'apparei à l'aide d'une éponge imbibée d'eau tiède et de détergent neutre.
Rincez à l'eau tiède propre et séchez à l'aide d'un chiffon doux.
▶ Ne nettoyez aucune des parties de l'appareil au lave-vaisselle.
Attendez au moins 7 minutes avant de redémarrer l'appareil car le démarrage fréquent risque d'endommager le compresseur.

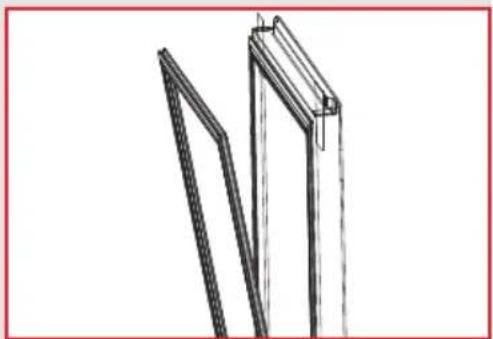

Nettoyez le joint de la porte :

Les joints de porte doivent être nettoyés tous les 3 mois pour assurer une bonne étanchéité. Comme suit : Retirez-le : Saisissez le joint de la porte et tirez-le selon le sens de la flèche pour enlever tout

le joint de la porte dans l'ordre.

Trempez la brosse dans de l'eau ou de l'alcool alimentaire, nettoyez d'abord la rainure du joint de la porte en tirant vers passant la brosse de l'arrière vers l'avant. Essuyez ensuite la surface du joint de la porte avec un torchon imbibé d'eau ou d'alcool alimentaire. Enfin, lavez le joint de la porte et essuyez-le avec un torchon propre.

Montage du joint de porte après nettoyage :

Avant de le monter, assurez-vous qu'il n'y a pas d'eau sur le joint de la porte. Insérez le joint de la porte dans la rainure et appuyez fermement sur le joint de la porte de haut en bas à la main jusqu'à ce que tout le joint de la porte soit inséré dans la rainure.

Nettoyage des clayettes :

Toutes les clayettes peuvent être retirées pour le nettoyage.
▶ Sortez toutes les bouteilles.
Soulevez chaque clayette un peu et retirez-la.
Nettoyez la clayette à l'aide d'un torchon doux.
Attendez que les clayettes soient sèches avant de les remettre en place.

AVERTISSEMENT :

Attendez au moins 7 minutes pour remettre le courant après l'avoir coupé.

Vérifiez les accessoires et la littérature conformément à cette liste : sans isolation.

Nom	Manuel d'utilisation	Carte de service	Clayette	Cache de charnière	Étiquette énergétique	Grillage	Touches
HWS34GGH1	1	1	5	1	1	1	/
HWS58GGH1	1	1	10	1	1	1	2
HWS34GGH1K	1 1 5 1	1				1	/

Remarque

En raison des changements techniques et de différents modèles, certaines des illustrations de ce manuel peuvent différer de votre modèle.

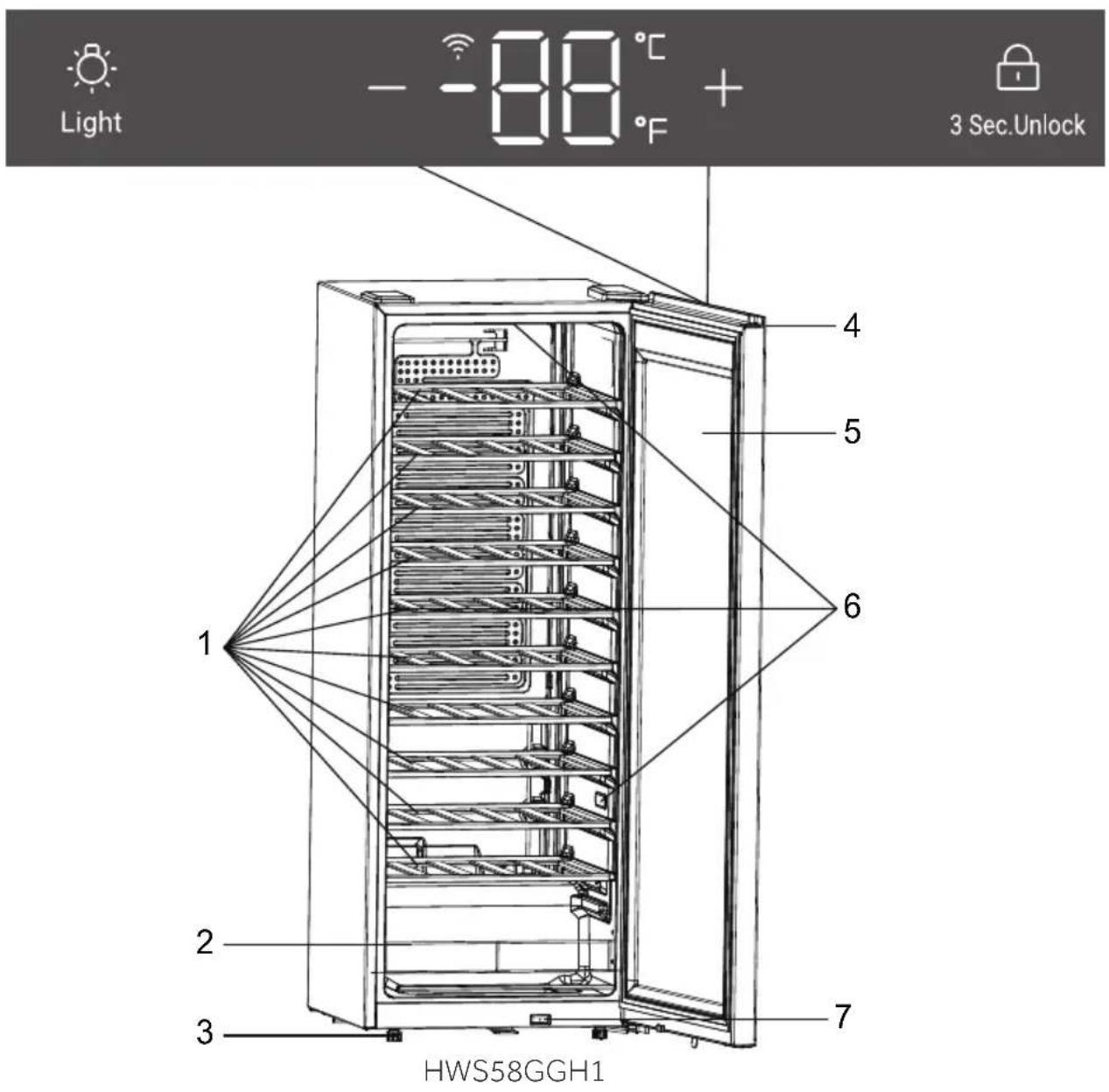

Image de l'appareil

Light - -88 °C + 3 Sec.Unlock 1 2 3 4 5 6 7 HWS58GGH1

1. Clayette
2. Barrière métallique
3. Pied réglable

4. Affichage

5. Porte

6. Lampe LED
7. Interrupteur

1. Déballage

▶ Sortez l'appareil de l'emballage.
Retirez tous les matériaux d'emballage, y compris la base en mousse et tout le ruban adhésif qui retient les accessoires.

2. Conditions environnementales

La température ambiante doit toujours être comprise entre 10 °C et 38 °C, car elle peut influencer la température à l'intérieur de l'appareil et sa consommation d'énergie. N'installez pas l'appareil à proximité d'autres appareils générant de la chaleur (fours, réfrigérateurs) sans isolation.

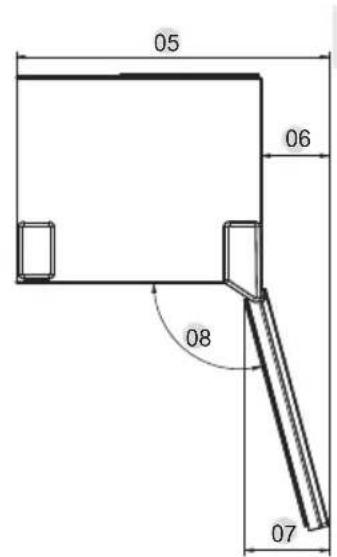

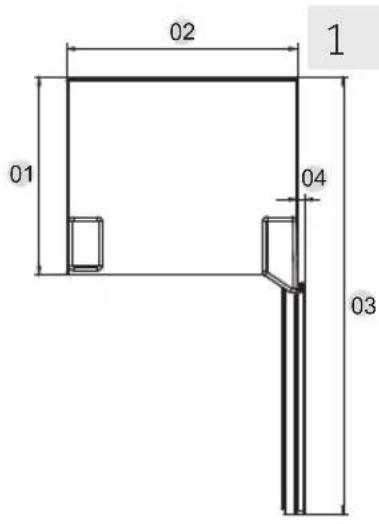

3. Espace requis

Espace nécessaire pour ouvrir la porte (fig. 1, 2, 3, 4). Pour des raisons énergétiques et de sécurité, il faut respecter la distance de ventilation requise de 50 mm dans toutes les directions (fig. 5).

02 1 01 04 03

05 06 08 07

3 109 A

Mesures : mmmm	HWS34GGH1	HWS58GGH1	HWS34GGH1K
Profondeur A	456	456	456
Largeur B	475	475	475
Hauteur C	849	1279	849
Hauteur totale D	850	1280	850
01	406	406	406
02	475	475	475
03	897	897	897
04	13	13	13
05	608	608	608
06	133	133	133
07	166	166	166
08	105°	105°	105°
09	50	50	50

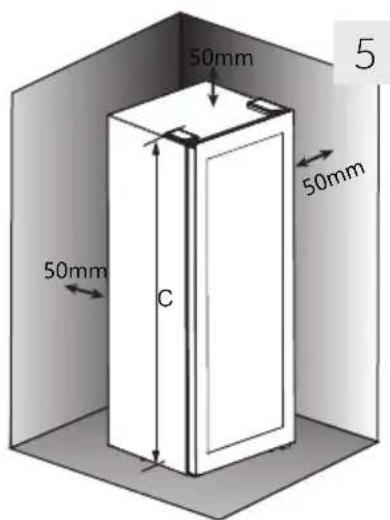

Maintenez les ouvertures de ventilation situées dans l'appareil ou dans la structure encastrée libres de toute obstruction. Cet appareil de réfrigération n'est pas destiné à être utilisé comme un appareil encastré.

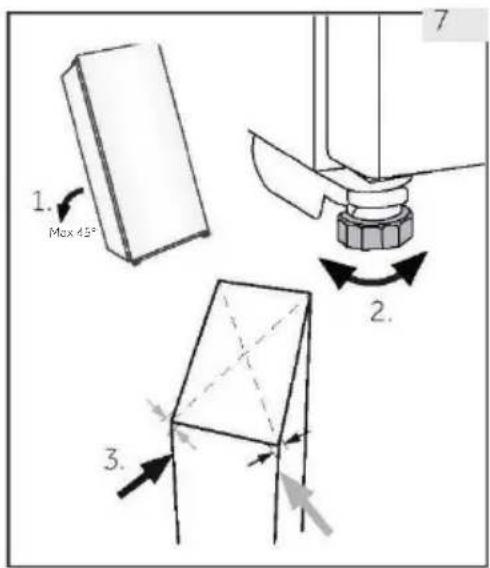

4. Alignement de l'appareil

L'appareil doit être placé sur une surface plane et solide.

1. Inclinez légèrement l'appareil vers l'arrière (Fig. 7).
2. Réglez les pieds avant réglables au niveau souhaité en les tournant.
3. La stabilité peut être vérifiée en alternant les diagonales. Le léger flottement doit être le même dans les deux directions. Dans le cas contraire, le cadre peut se déformer ; cela se traduit par des fuites au niveau des joints de la porte. Une faible tendance vers l'arrière facilite la fermeture de la porte.

1. Max 45° 2. 3. 7

5. Réglage fin de la porte

L'appareil se ferme plus facilement si les pieds de nivellement sur le devant sont utilisés :

Tournez les pieds réglables (Fig. 8) pour les monter ou les baisser :

La rotation des pieds dans le sens des aiguilles d'une montre soulève l'appareil.
▶ Tournez les pieds dans le sens contraire des aiguilles d'une montre pour baisser l'appareil.

6. Temps d'attente

0,5 h 9

L'huile de lubrification sans entretien se trouve dans la capsule du compresseur. Cette huile peut passer par le système fermé de tuyauterie pendant le transport si l'appareil est incliné. Avant de brancher l'appareil sur l'alimentation électrique, attendez 0,5 heure (Fig. 9) afin que l'huile revienne dans la capsule.

7. Raccordement électrique Avant chaque raccordement, vérifiez si

l'alimentation, la prise et le fusible sont adaptés à la plaque signalétique.
la prise de courant est mise à la terre et sans multiprise ni rallonge.
la fiche d'alimentation et la prise sont adaptées l'une à l'autre.

Branchez la fiche sur une prise domestique correctement installée.

AVERTISSEMENT!

Pour éviter tout risque, un câble d'alimentation endommagé doit être remplacé par le service à la clientèle (voir carte de garantie).

8. Réversibilité de la porte

Avant de brancher l'appareil sur l'alimentation électrique, vérifiez si le battant de porte doit passer de droite (tel qu'il est livré) à gauche, si cela est requis par l'emplacement d'installation et l'utilisation.

AVERTISSEMENT!

L'appareil est lourd. Vous avez besoin de deux personnes pour changer la porte de côté.
Avant toute opération, débranchez tout d'abord l'appareil du secteur.
N'inclinez pas l'appareil à plus de 45° pour éviter d'endommager le système de refroidissement.

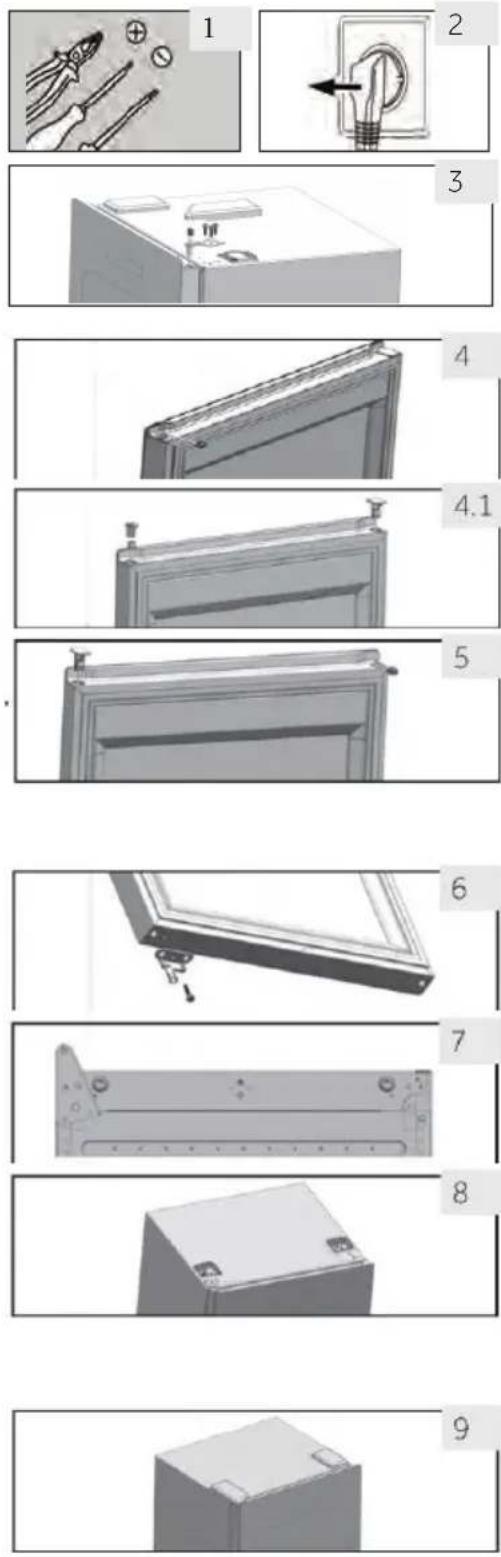

Étapes du montage

1. Munissez-vous de l'outil nécessaire.
2. Débranchez l'appareil.
3. Retirez le cache des charnières gauche et droite, déconnectez la borne de connexion du faisceau de câbles entre le corps de la porte et le corps de l'appareil, retirez les trois vis de la charnière supérieure et retirez le corps de la porte.

4. Le manchon de l'axe côté charnière passe par la borne du faisceau de câbles et est retiré du corps de la porte. Retirez le cache décoratif du côté de l'ouverture de la porte et retirez le faisceau de câbles caché du corps de la porte.

5. Installez le manchon d'axe retiré à travers la borne du faisceau de câbles de l'autre côté du corps de la porte. La borne du faisceau de câbles de l'autre côté est cachée à l'intérieur du cache décoratif. Faites passer le faisceau de câbles à l'intérieur du corps et fermez le cache décoratif.

6. Retirez les vis de fixation, les manchons d'axe et la butée de porte au bas du corps de porte et installez-les de l'autre côté du corps de porte.

7. Retirez la vis de la charnière inférieure au bas de l'appareil, fixez la vis de la charnière inférieure de l'autre côté de l'appareil.

8. Installez le corps de la porte sur la charnière inférieure de l'appareil. Le faisceau de câbles de la porte est connecté à la borne du faisceau de câbles de l'appareil et placé à l'intérieur de l'appareil, avec des vis fixant la charnière supérieure.

9. Installez le cache de la charnière et le cache décoratif, et terminez le remplacement des portes gauche et droite.

1. Avant la première utilisation

Retirez tous les matériaux d'emballage. Cela inclut la base en mousse et tout le ruban adhésif tenant les accessoires de la cave à vin à l'intérieur et à l'extérieur. Gardez-les hors de portée des enfants et jetez-les d'une manière respectueuse de l'environnement.
Nettoyez l'intérieur et l'extérieur de l'appareil avec de l'eau et un détergent doux avant d'y mettre du vin.
Une fois l'appareil à plat et nettoyé, attendez au moins 2 heures avant de le brancher à l'alimentation électrique. Si votre cave à vin a été inclinée pour quelque raison que ce soit, attendez 24 heures avant de la brancher. Reportez-vous au paragraphe INSTALLATION.
Une fois que vous avez branché l'appareil sur une prise électrique, laissez l'appareil fonctionner pendant au moins 30 minutes pour s'acclimater avant de procéder à des réglages.
La température est automatiquement réglée sur 12 °C. Si vous le souhaitez, vous pouvez modifier la température manuellement. Reportez-vous au paragraphe TEMPÉRATURE.

2. Touches tactiles

Les boutons du panneau de commande sont des touches tactiles qui réagissent lorsque le doigt les touche légèrement.

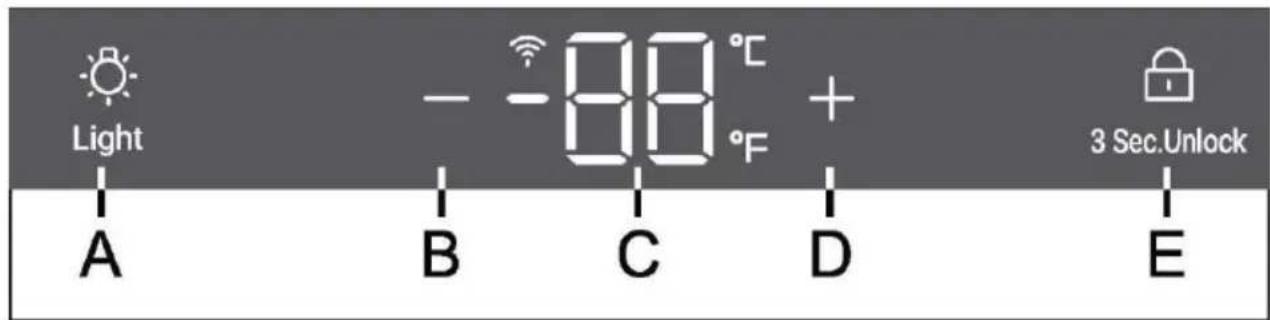

3. Description du panneau de commande

Light A B C D E -88 °C °F + 3 Sec.Unlock

A Touche éclairage

Bouton de réglage de la

B température : vers le bas

C hage

D Bouton de réglage de la température : vers le haut

E Bouton de verrouillage

4. Fonction de verrouillage automatique

Dans l'état de verrouillage de l'écran, appuyez longuement sur la touche de verrouillage pendant 3 s, l'écran affiche 3, 2 et 1, l'écran est déverrouillé. En l'absence d'opération, l'écran sera verrouillé automatiquement au bout de 30 s, dans l'état de verrouillage de l'écran, toutes les icônes de verrouillage sont allumées et les touches sur l'écran d'affichage ne peuvent pas être actionnées (sauf la touche d'éclairage).

5. Réglage de la température

Remarque

Préréglages

Une fois que vous avez branché l'appareil sur une prise électrique, laissez à l'appareil au moins 30 minutes pour s'acclimater avant de procéder à des réglages.
Lorsque l'appareil est allumé après avoir été débranché de l'alimentation secteur, il peut falloir plusieurs heures pour que les températures correctes soient atteintes. Le temps exact varie en fonction de l'environnement et du réglage de la température.

Appuyez sur le bouton + ou - affichage commence à clignoter. Appuyez sur le bouton + ou - pour régler la température souhaitée. La plage de réglage de la température : 5-20 °C (41-68 °F).

Cessez d'appuyer sur la touche pendant 3 secondes, la température est validée.

6. Mode veille

La lumière de l'écran s'atténue automatiquement pendant 30 secondes. L'écran s'allume automatiquement lorsque n'importe quelle touche est touchée ou lorsque vous ouvrez la porte(pour HWS58GGH1).

Remarque

Influence sur les températures

La température à l'intérieur de l'appareil est influencée par les facteurs suivants :

▶ Température ambiante
Fréquence d'ouverture de la porte

Quantité de bouteilles stockées
L'emplacement de l'appareil

Le réglage par défaut est de 12 °C

Lorsque l'écran cesse de clignoter, il revient à l'indication de la température actuelle à l'intérieur de la cave à vin. Il faudra un certain temps pour atteindre la température définie.

7. Réglage du mode d'éclairage

Appuyez sur le bouton : lorsque les lumières de l'armoire sont allumées, les lumières s'allument progressivement. Lorsque vous appuyez une fois

de plus sur le bouton Light, les voyants s'éteignent progressivement.

8. Fonction °C/°F

Appuyez sur la touche "-" pendant 3 secondes pour passer de Fahrenheit à Celsius.

9. Fonction Wi-Fi

Appuyez sur le bouton Light pendant 3 secondes. Le bouton Wi-Fi commence à clignoter rapidement et passe automatiquement en mode configuration.

10. Fonction de mémoire en cas de coupure

En cas de coupure de courant, la cave enregistre automatiquement la température réglée. Lorsque le courant reviendra, elle fonctionnera à la température réglée avant la coupure de courant.

11. Mode hiver

La cave à vin a une fonction de compensation basse température pour assurer la stabilité de la température : Lorsque la température ambiante est inférieure à la température définie, la cave à vin démarre automatiquement la fonction de compensation basse température, en chauffant l'appareil. Lorsque la température dans l'appareil atteint la température définie, la fonction de compensation basse température est automatiquement désactivée. La température à l'intérieur de l'appareil s'écarte de la température réglée de 1 à 2 °C, ce qui est normal.

12. Alarme d'ouverture de porte (pour HWS58GGH1)

Si la porte reste ouverte pendant plus d'1 minute, un signal sonore retentit pour avertir jusqu'à ce que la porte soit fermée ou que toute touche du panneau d'affichage soit appuyée, puis le signal sonore s'interrompt.

13. Réglage du mode Wi-Fi

CONNECTIVITÉ PARAMÈTRES SANS FIL

Technologie Wi-Fi Bluetooth
Standard IEE 802.11 b/g/n Bluetooth	v4.2, BR/EDR, BLE
Bande(s) de fréquence [MHz]	2401-2483	2402-2480
Puissance maximale [mW] Bande(s) [MHz]	100 10

Comment activer le module Wi-Fi :

Appuyez sur la touche de lumière pendant 3 secondes pour activer le Wi-Fi

• Le module Wi-Fi est activé et l'icône Wi-Fi commence à clignoter
• Si la cave à vin est enregistrée, mais que le Wi-Fi est éteint, l'icône clignote
• Si la cave à vin est enregistrée et connectée, l'icône Wi-Fi reste allumée
• Pour réinitialiser le Wi-Fi, appuyez sur la lumière pendant 3 secondes

PROCÉDURE D'APPAIRAGE DANS L'APPLICATION

Étape 1

• Téléchargez l'application hOn dans les stores

GET IT ON Google Play

- Connectez-vous ou enregistrez-vous

- Ajoutez un nouvel appareil en sélectionnant la cave à vin dans la liste

- Scannez le code QR ou saisissez manuellement le numéro de série

- Appuyez sur la touche lumière du produit pendant 3s pour activer le Wi-Fi

Étape 6

• L'icône Wi-Fi clignote, le processus d'appairage est en cours
- Vous aurez 5 minutes pour terminer le processus d'appairage
- Une fois le processus terminé, l'icône Wi-Fi cesse de clignoter et reste toujours allumée REMARQUE :

Conseils d'économie d'énergie

Assurez-vous que l'appareil est bien ventilé (voir INSTALLATION).
N'installez pas l'appareil en plein soleil ou à proximité de sources de chaleur (par ex. cuisinières, chauffages).
Évitez une température inutilement basse dans l'appareil. Plus vous réglez bas la température de l'appareil, plus la consommation d'énergie augmente.
▶ Ouvrez la porte de l'appareil le moins souvent et le plus rapidement possible.
▶ Ne dépassez pas la quantité prévue de bouteilles pour éviter de bloquer la circulation de l'air.
▶ Gardez les joints de la porte propres afin que la porte se ferme toujours correctement.
La configuration la plus économe en énergie nécessite que le tiroir, la boîte de rangement et les clayettes soient positionnés dans l'appareil dans les conditions d'usine, et que les aliments soient placés sans bloquer la sortie d'air du conduit.
Pour augmenter l'efficacité énergétique, les lumières doivent être éteintes lorsque la cave à vin n'est pas vue.

1. Clayette

1. Les clayettes sont conçues pour faciliter le stockage et faciliter le retrait du vin. Elles peuvent être nettoyées avec un torchon doux.
2. Les bouteilles normales d'un diamètre de 76 mm peuvent être empilées.
3. La quantité de bouteilles peut varier du nombre de bouteilles représentées si elles sont empilées d'une manière différente.

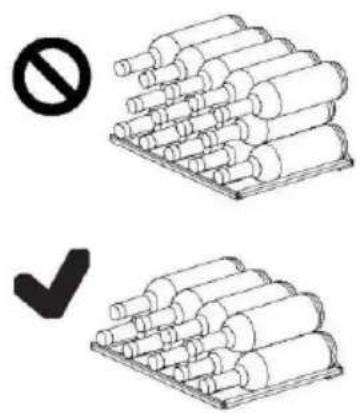

Conseils pour le rangement de votre cave à vin

Nous recommandons que le nombre de bouteilles de vin ne dépasse pas deux couches sur chaque clayette, et la capacité de charge des clayettes de vin ne doit pas dépasser 13 kg. Avant de placer les bouteilles à l'intérieur de la cave à vin, vérifiez que les clayettes de vin sont parfaitement stables. Par ailleurs, vérifiez qu'aucune bouteille ne dépasse des clayettes afin d'éviter que les bouteilles heurtent la porte vitrée lorsque vous la fermez.

La lumière LED à l'intérieur s'allume lorsque la porte est ouverte. (pour HWS58GGH1)

3. Le verrou

Pour verrouiller la cave à vin, fermez la porte et mettez la clé dans la serrure (pour HWS58GGH1):

Déverrouillez la porte en tournant la clé dans le sens des aiguilles d'une montre.
Verrouillez la porte en tournant la clé dans le sens contraire des aiguilles d'une montre.

Entretien et nettoyage

FR

1. Dégivrage

Le dégivrage de la cave à vin se fait automatiquement ; aucune opération manuelle n'est nécessaire.

2. Remplacement de la lampe LED

La lampe utilise la LED comme source de lumière, avec une faible consommation d'énergie et une longue durée de vie. En cas d'anomalie, veuillez contacter le service clientèle. Reportez-vous au paragraphe SERVICE CLIENTÈLE.

AVERTISSEMENT!

Ne remplacez pas la lampe LED vous-même. Elle ne doit être remplacée que par le fabricant ou l'agent de maintenance agréé.

Paramètres de la lampe LED :

Tension 12V

Puissance max.: 5 W (pour HWS58GGH1)

Puissance max.: 2 W (pour HWS34GGH1)

3. Non-utilisation pendant une période plus longue

Débranchez le cordon d'alimentation.

Nettoyez l'appareil et les joints de la porte comme cela est décrit ci-dessus.

Gardez la porte ouverte pour éviter la formation de mauvaises odeurs à l'intérieur.

4. Déplacement de l'appareil

1. Retirez toutes les bouteilles et débranchez l'appareil.

2. Fixez les clayettes et les autres parties mobiles dans la cave à vin avec du ruban adhésif.

3. N'inclinez pas la cave à vin à plus de 45° pour éviter d'endommager le système de réfrigération.

Vous pouvez résoudre de nombreux problèmes vous-même sans expertise spécifique. En cas de problème, veuillez vérifier toutes les possibilités indiquées et suivre les instructions ci-dessous avant de contacter un service clientèle. Reportez-vous au paragraphe SERVICE CLIENTÈLE.

AVERTISSEMENT!

Avant l'entretien, désactivez l'appareil et débranchez la fiche secteur de la prise secteur.
L'équipement électrique ne doit être entretenu que par des experts en électricité qualifiés, car des réparations inappropriées peuvent causer des dommages consécutifs considérables.
Une alimentation endommagée ne devrait être remplacée que par le fabricant, son agent de maintenance ou des personnes avec une qualification similaire de manière à éviter tout danger.

Code d'erreur	Cause	Solution
L2	Alarme de température basse lorsque la température du capteur de contrôle est trop basse ;	1. Vérifiez la température ambiante.2. Vérifiez le connecteur du compresseur.3. Vérifier la résistance du capteur de contrôle de la température.
Problème Cause possible		Solution possible
Le compresseur ne fonctionne pas.	La fiche secteur n'est pas branchée dans la prise secteur.	Branchez la fiche secteur.
L'appareil fonctionne fréquemment ou fonctionne trop longtemps.	La température extérieure est trop élevée.L'appareil a été hors tension pendant un certain temps.Une porte de l'appareil n'est pas bien fermée.La porte a été ouverte trop fréquemment ou trop longtemps.Les joints de la porte sont sales, usés, fissurés ou ne correspondent pas.La circulation de l'air requise n'est pas garantie.La température réglée est trop basse.	Dans ce cas, il est normal que l'appareil fonctionne plus longtemps.Normalement, il faut un moment pour que l'appareil refroidisse complètement.Fermez la porte et assurez-vous que l'appareil est situé sur un sol à niveau et qu'il n'y a pas d'aliment ou de récipient bloquant la porte.N'ouvrez pas trop souvent la porte.Nettoyez le joint de la porte ou faites-le remplacer par le service clientèle.Assurez une ventilation adéquate.Le problème se résoudra tout seul lorsque la température souhaitée sera atteinte.
L'intérieur de la cave à vin est sale et/ou sent.	L'intérieur de la cave a besoin de nettoyage.	Nettoyez l'intérieur de la cave à vin.
Il ne fait pas suffisamment froid à l'intérieur de l'appareil.	La température réglée est trop élevée.Des bouteilles ont été ajoutées récemment.Une porte de l'appareil n'est pas bien fermée.La porte a été ouverte fréquemment ou pendant longtemps.Les joints de la porte sont sales, usés, fissurés ou ne correspondent pas.	Réinitialisez la température.Attendez que les bouteilles récemment ajoutées atteignent la température souhaitée.Fermez la porte.N'ouvrez pas trop souvent la porte.Nettoyez le joint de la porte ou faites-le remplacer par le service clientèle.
Il fait trop froid à l'intérieur de l'appareil.	La température réglée est trop basse.	Réinitialisez la température.
Formation d'humidité à l'intérieur du compartiment réfrigérateur.L'humidité s'accumule sur la surface extérieure de la cave à vin.	Le climat est trop chaud et trop humide.Une porte de l'appareil n'est pas bien fermée.La porte a été ouverte fréquemment ou pendant longtemps.Le climat est trop chaud et trop humideLa porte n'est pas fermée hermétiquement. L'air froid de l'appareil et l'air chaud à l'extérieur de celui-ci se condense.	Augmentez la température.Fermez la porte.N'ouvrez pas trop souvent la porte / le tiroir.C'est normal dans un climat humide et cela va changer lorsque l'humidité diminuera.Assurez-vous que la porte est bien fermée et que les joints d'étanchéité sont bien hermétiques.
L'appareil émet des sons anormaux	L'appareil n'est pas situé sur un sol plan.L'appareil touche un objet situé à proximité.	Réglez le pied pour mettre l'appareil à niveau.Retirez les objets autour de l'appareil.
Un léger son similaire à celui de l'eau doit être entendu.	Cela est normal.	-
Le système d'éclairage ou de refroidissement à l'intérieur ne fonctionne pas.	La fiche secteur n'est pas branchée sur la prise secteur.L'alimentation n'est pas intacte.La lampe LED est hors service.	Branchez la fiche secteur.Vérifiez l'alimentation électrique de la pièce. Appelez la société d'électricité locale.Veuillez appeler le service pour le changement
Les côtés de la glacière se réchauffent.	Cela est normal.	-
La porte ne se ferme pas correctement	L'appareil n'est pas à niveau.La porte est bloquée.	Mettez l'appareil à niveau avec les pieds de nivellement.Vérifiez s'il y a des choses qui la bloquent, comme des bouteilles ou des clayettes.

Pour contacter l'assistance technique, rendez-vous sur notre site :

https://corporate.haier-europe.com/en/

Dans la rubrique « site web », choisissez la marque de votre produit et votre pays. Vous serez redirigé vers le site web spécifique où vous trouverez le numéro de téléphone et le formulaire pour contacter l'assistance technique.

Données techniques

FR

Fiche du produit selon la réglementation UE n° 2019/2016

Marque Haier		Haier	Haier
Nom du modèle / identifiant HWS58GGH1 HWS34GGH1			HWS34GGH1K
Catégorie	Cave à vin	Cave à vin	Cave à vin
Classe d'efficacité énergétique G G			G
Consommation d'énergie annuelle (kWh/an) ^1)	147 140		140
Capacité de la bouteille (bouteille bordelaise de 0,75 L)	58	34	34
Classe climatique :Cet appareil est destiné à être utilisé à une température ambiante comprise entre 10 °C et 38 °C.	SNNST SNNST		SNNST
Émissions acoustiques dans l'air (db(A) re 1pW)	37 37		37
Type d'appareil Autonome Autonome			Autonome
Cet appareil est destiné à être utilisé exclusivement pour le stockage du vin.	Oui Oui		Oui
Dimensions (L/P/H en mm)	475/456/1280	475/456/850	475/456/850

Explications :

1) D'après les résultats des tests standard pendant 24 heures. La consommation réelle dépend de l'environnement réel, de la quantité de bouteilles, de la température réglée, de l'ouverture et de la fermeture de la porte, etc.
2) La consommation d'énergie nominale est la valeur obtenue en fonction de l'essai standard lorsque l'armoire à vin n'allume pas la lumière à l'intérieur.

• Tempéré étendu : « cet appareil de réfrigération est destiné à être utilisé à des températures ambiantes allant de 10 °C à 32 °C »;
• Tempéré : « cet appareil de réfrigération est destiné à être utilisé à des températures ambiantes allant de 16 °C à 32 °C »;
• Subtropical : « cet appareil de réfrigération est destiné à être utilisé à des températures ambiantes allant de 16 °C à 38 °C » ;
• Tropical : « cet appareil de réfrigération est destiné à être utilisé à des températures ambiantes allant de 16 °C à 43 °C ».

Normes et directives CE

Ce produit satisfait aux exigences de toutes les directives CE applicables avec les normes harmonisées correspondantes, qui prévoient le marquage CE.

Nous recommandons notre Service clientèle Haier et l'utilisation de pièces détachées d'origine.

Si vous rencontrez un problème avec votre appareil, veuillez d'abord consulter le paragraphe DÉPANNAGE.

Si vous ne trouvez pas de solution, veuillez contacter

▶ votre revendeur local ou
l'espace Service & Assistance sur le site www.haier.com où vous pouvez trouver les numéros de téléphone et les FAQ et où vous pouvez activer la demande de service.

Pour contacter notre Service, assurez-vous que vous disposez des données suivantes. Les informations se trouvent sur la plaque signalétique.

Modèle ____ N° de série ____

Vérifiez également la carte de garantie fournie avec le produit en cas de garantie.

Pour toute question commerciale générale, veuillez trouver nos adresses en Europe ci-dessous :

Adresses de Haier en Europe
Pays*	Adresse postale	Pays	Adresse postale
Italie	Haier Europe Trading SRLVia De Cristoforis, 1221100 VareseITALIE	France	Haier Europe Trading SRLVia De Cristoforis, 1221100 VareseITALIE
Espagne Portugal	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarceloneESPAGNE	Belgique-FRBelgique-NLPays -BasLuxembourg	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIQUE
Allemagne Autriche	Haier Deutschland GmbHHewlett-Packard-Str. 4D-61352 Bad HomburgALLEMAGNE	Pologne	Haier Pologne Sp. zo.o.Al. Jerozolimskie 181B02-222 WarszawaPOLOGNE
Royaume-Uni	Haier Appliances UK Co. Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRROYAUME-UNI	TchéquieHongrieGrèceRoumanieRussie

DISPONIBILITÉ DES PIÈCES DÉTACHÉES : Les thermostats, les capteurs de température, les circuits imprimés et les sources de lumière sont disponibles pendant une période minimale de sept ans après la mise sur le marché de la dernière unité du modèle. Poignées de porte, charnières de porte, bacs et paniers pendant une période minimale de 7 ans et joints de porte pendant une période minimale de 10 ans, après la mise sur le marché de la dernière unité du modèle

La garantie minimale est : 2 ans pour les pays de l'UE, 3 ans pour la Turquie, 1 an pour le Royaume-Uni, 1 an pour la Russie, 3 ans pour la Suède, 2 ans pour la Serbie, 5 ans pour la Norvège, 1 an pour le Maroc, 6 mois pour l'Algérie, aucune garantie légale pour la Tunisie.

Pour plus d'informations sur le produit, consultez https://eprel.ec.europa.eu/ou scannez le code QR sur l'étiquette énergétique fournie avec l'appareil.

Empilage des bouteilles de vin

FR

1. La disposition de la bouteille se base sur une représentation graphique d'une bouteille standard de vin de Bordeaux (0,75 l).
2. En raison des différentes caractéristiques des bouteilles, le nombre réel de bouteilles stockées peut varier.
