Type de produit	Balance électronique
Marque	Avery Berkel
Modèle	FX120
Affichage	Écran vendeur et écran client avec rétroéclairage
Clavier	Touches numériques, tare, zéro, fix, PLU directs (12) et indirects (38), sélection unités de poids/base de prix
Fonctions principales	Pesage individuel, même prix unitaire, tares connues/inconnues/proportionnelles, multiplication de prix, PLU
Alimentation	Secteur avec adaptateur + batterie rechargeable interne
Rétroéclairage	Modes ON, OFF, AUTO (réglable)
Arrêt automatique	Réglable : désactivé, 1, 5 ou 30 minutes d’inactivité
Matériau du plateau	Acier inoxydable
Nettoyage	Chiffon humide avec détergent doux ; éviter solvants et abrasifs
Sécurité	Installation près d’une prise accessible ; protection contre les surintensités
Maintenance	Remplacement de la batterie rechargeable ; calibrage possible par un technicien
Indicateurs	Stabilité, zéro brut/net, batterie faible/en charge, sélection unités

FOIRE AUX QUESTIONS - FX120 AVERY BERKEL

Comment allumer ou éteindre la balance Avery Berkel FX120 ?

Utilisez l’interrupteur Marche/Arrêt situé sous la balance. Appuyez pour allumer ; maintenez enfoncé pour éteindre.

Comment changer le mode de rétroéclairage ?

Allumez la balance. Au second bip, maintenez la touche Fix enfoncée. Appuyez sur la touche Tare pour naviguer entre ON, OFF et AUTO. Appuyez sur Fix pour valider.

Comment configurer l’arrêt automatique ?

Allumez la balance. Pendant la vérification (affichage de 0 à 9), appuyez sur la touche Tare. L’écran du prix total affiche le mode actuel. Appuyez sur Tare pour choisir 0 (désactivé), 1, 5 ou 30 minutes. Appuyez sur Fix pour sauvegarder.

Comment charger la batterie de la balance ?

Connectez l’adaptateur secteur à la balance et à une prise. Le voyant rouge indique la charge ; vert signifie chargé. Chargez complètement avant la première utilisation. Rechargez tous les 3 à 6 mois si inutilisée.

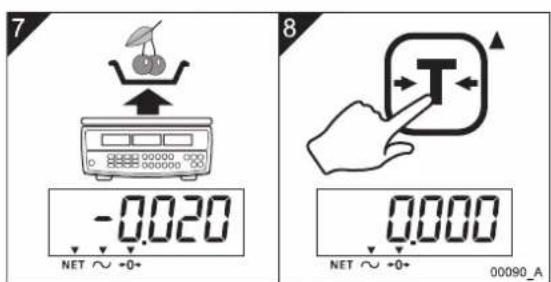

Comment effectuer une tare avec un conteneur ?

Placez le conteneur vide sur le plateau. Appuyez sur la touche Tare. L’écran affiche “NET” et un poids négatif. Ajoutez l’article à peser ; le poids net s’affiche.

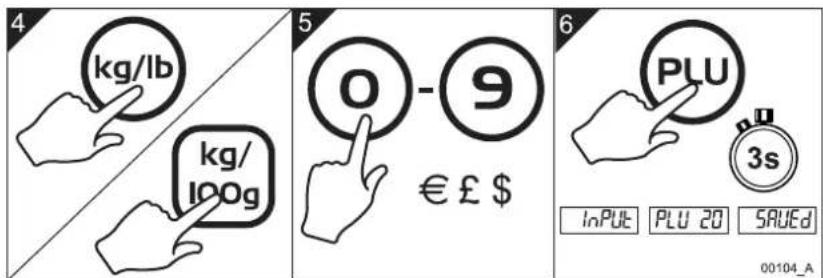

Comment utiliser les touches de PLU direct ?

Programmez d’abord un prix via la touche PLU direct (ex. PLU1). Ensuite, placez l’article sur le plateau et appuyez sur la touche PLU correspondante pour rappeler le prix.

Que faire si l’erreur Err4 s’affiche ?

Err4 signifie que le zéro tente de compenser une charge supérieure à 4% de la capacité max. Retirez tout poids du plateau et éteignez/rallumez. Appuyez sur Zéro. Si le problème persiste, contactez un distributeur Avery Berkel.

Comment nettoyer la balance ?

Essuyez l’extérieur avec un chiffon propre humecté d’eau et un peu de détergent doux ou de liquide vaisselle non parfumé. N’utilisez jamais de solvants, d’abrasifs ou de produits alcalins.

Comment sélectionner l’unité de poids (kg/lb) ?

Pour les versions Amérique du Nord, appuyez sur la touche kg/lb. Pour les versions Europe/RDM, utilisez la touche base de prix pour basculer entre prix au kg et au 100 g.

Comment multiplier le prix total par 2 ou 4 ?

Cette fonction est disponible sur les versions Amérique du Nord. Après avoir saisi le prix unitaire et pesé l’article, appuyez sur la touche x2 ou x4 pour multiplier le prix total.

MODE D'EMPLOI FX120 AVERY BERKEL

© Avery Berkel Limited 2007. Tous droits réservés.

Les informations contenues dans le present document sont la propriété exclusive de Avery Berkel Limited et elles sont communiques sans responsabilité concernant les erreurs ou omissions possibles. Aucune partie ne peut être reproductive ou utilise sauf en cas d'autorisation préable par contrat ou autre accord escrit. Les droits d'auteur et les restrictions susmentionnées concernant la reproduction et l'utilisation s'etendent à tous les medias dans lesquels les informations peuvent être containues.

Marques de commerce et reconnaissances

Avery, Avery Berkel et Avery Weigh-Tronix sont des marques déposées dans certaines juridictions et sont la propriété exclusive des sociétés du groupe Avery Weigh-Tronix.

Toutes les marques et les noms de produit utilisés dans ce document sont des marques de commerce ou des marques de commerce déposées appartenant à leurs détenteurs respectifs.

IMPORTANT

Lors de la programmation ou de la configuration de la machine, assurez-vous que vous respectez toutes les normes en vigueur. Il se peut que les paramétres cités en exemple dans ce manuel ne soient pas légaux pour les transactions commerciales avec le public.

DEUTSCH

1.1 Installation sans danger 3
1.2 Précautions d'utilisation de la balance en toute sécurité 3
1.3 Nettoyage de la balance 5

2. Éléments principaux, clavier et écran 7

2.1 Éléments principaux 7
2.2 Claviers 9

3.Installation de la balance 15

3.1 Assemblage de la version avec colonne 15
3.2 Mise à niveau de la balance 16
3.3Chargement de la batterie 17
3.4 Changement du mode de rétro éclairage de l'affichage 17
3.5 Configuration du mode d'arrêt automatique 18
3.6 Remplacement de la batterie 19

4. Fonctionnement de la balance 21

4.1 Légendedesymbolesutilisés 21
4.2 Mise sous tension et configuration de la balance 23
4.3 Pesage d'articles individuels 24
4.4 Pesage d'articles ayant le même prix unitaire 25

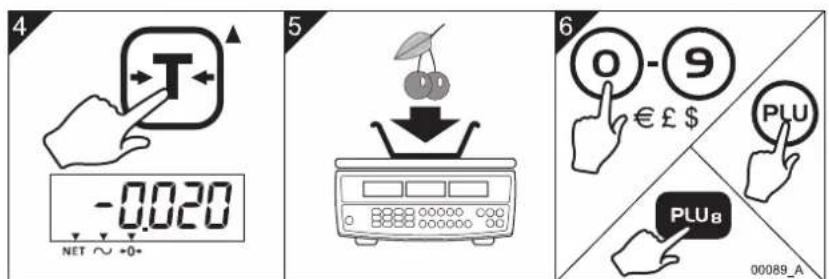

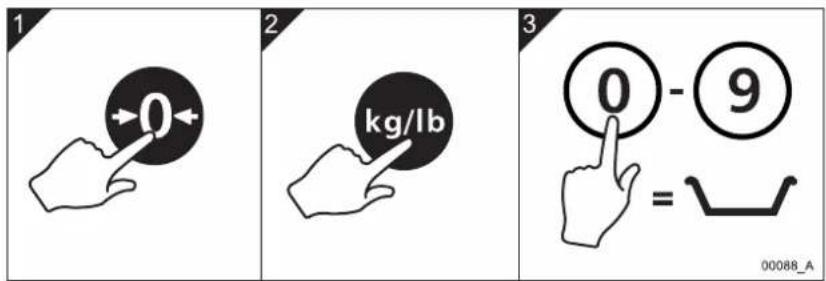

4.5 Pesage avec des tares connues 26

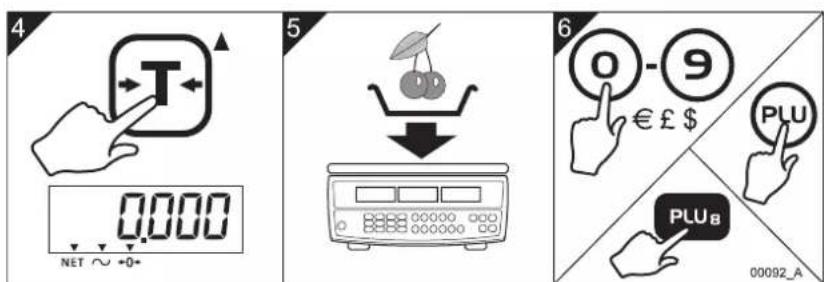

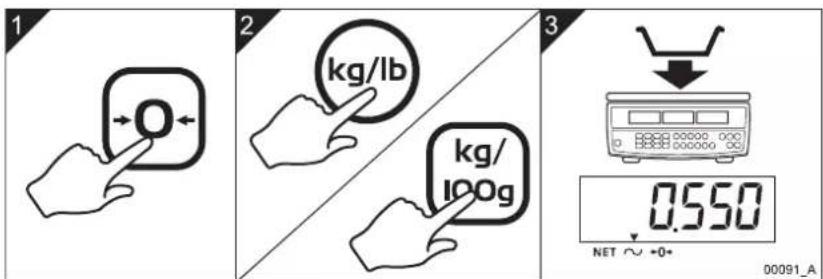

4.6 Pesage avec des tares inconnues 28
4.7 Utilisation des tares proportionnelles 29
4.8 Multiplication d'un prix unitaire 31

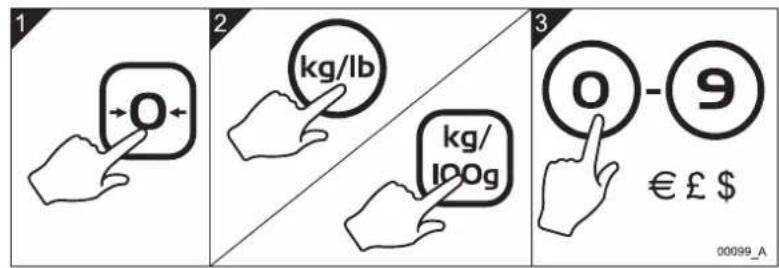

4.9 Programmation des PLU directs 32
4.10 Pesage avec les PLU indirects 33

Table des matieres

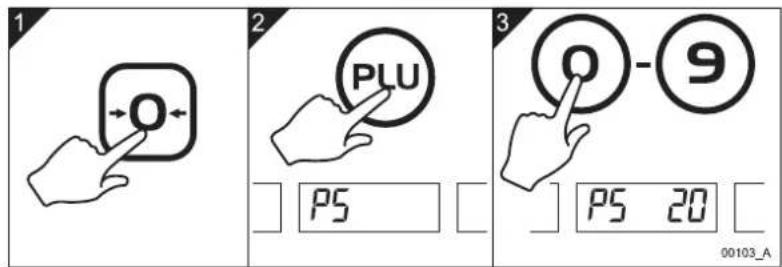

4.11 Programmation des PLU indirects 34

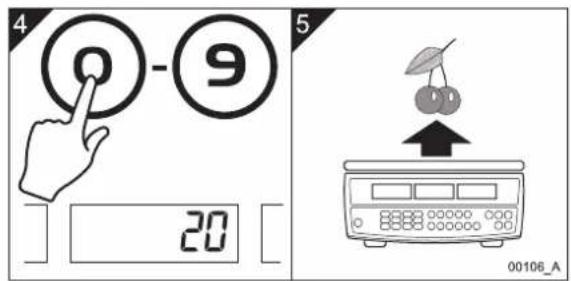

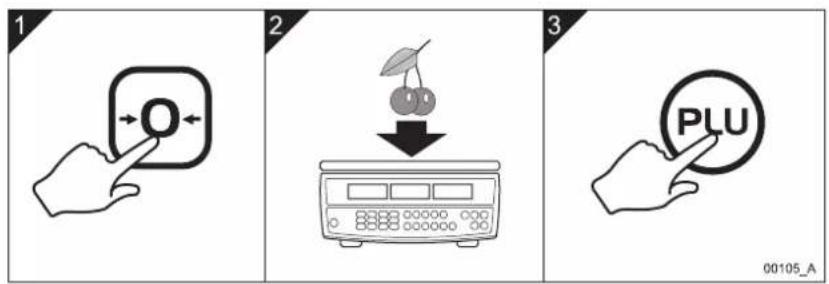

4.12 Pesage avec les PLU indirects 35

5. Codes d'erreur

37

Merci d'avoir choses ce produit Avery Berkel.

Veuillez dire les instructions de sécurité et le guide d'utilisation avant d'utiliser ce produit.

Veuillez dire toutes les sections de ce document précédés des symboles Danger, Attention et Prudence.

ATTENTION! Ceci est un symbole d'advertissement. Les avertissements signifient que le non respect d'utilages et de procédures précis peuvent avoir des conséquences sérieues comme des blessures corporelles ou l'endommagement ou la perte des données.

DANGER! Ceci est un symbole de danger. Danger signifie que le non respect d'usages ou de procédures spécifiques posit un risque d'électrocution pouvant entraîner des blessures corporelles ou la mort.

PRUDENCE! Ceci est un symbole de prudence. Les symboles de prudences fournissent des informations sur des procédures qui en cas de non respect peuvent entraîner l'endommagement de l'appareil et la perte de données.

REMARQUE: Ceci est un symbole de remarque. Les remarques fournissant des informations supplémentaires et importantes, des astuces et des conseils vous aidant à tirer le meilleur parti de votre produit.

ATTENTION: Les équipements susceptibles d'être branchés doivent être installés pres d'une prise de courant facilement accessible. L'alimentation électrique au niveau de la prise de courant doit procurar une protection adequate contre les surintensités au grade approprié.
ATTENTION: En cas de doute, besoin de conseil auprès d'un électricien qualifié.

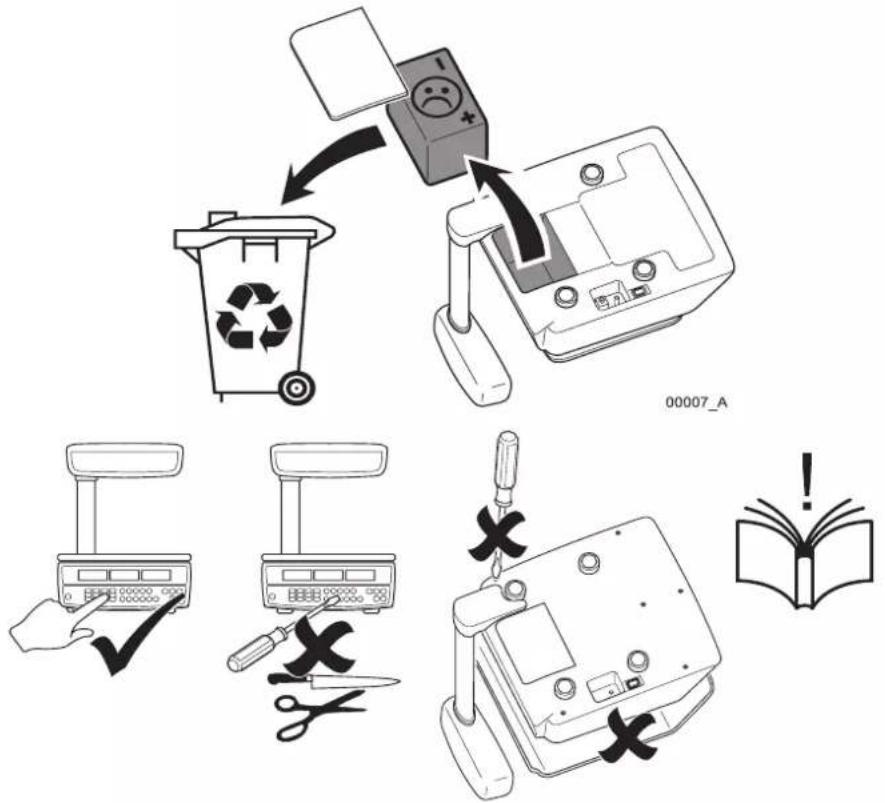

1.2 Précautions d'utilisation de la balance en toute sécurité

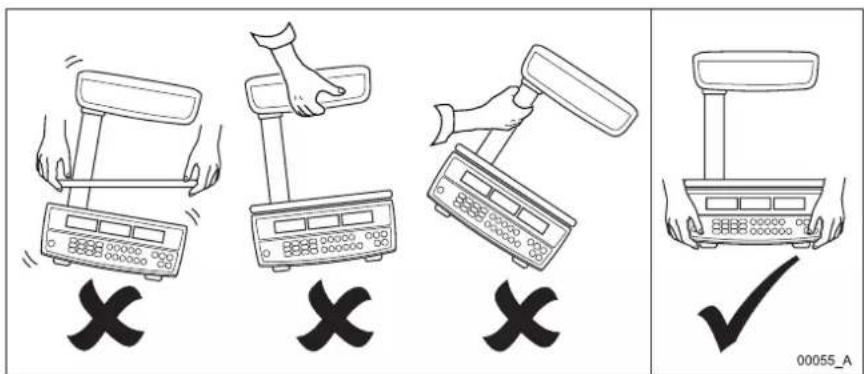

Fig 1-1. Soulèvement correct de la balance

Fig 1-2. Précautions d'utilisation de la balance

6 FX 50 Guide d'utilisation

1.3 Nettoyage de la balance

PRUDENCE: Ne pas utiliser de détergents, de solvants ou dépONGES abrasives ou de produits alcalins, tels que la soude menagère, pour nettoyer l'extérieur de la balance.

Fig 1-3. Nettoyage de la balance

Pour nettoyer l'extérieur de la balance, essuyez-la à l'aide d'un chiffon propre humidifié à l'eau contenant une petite quantité de détergent doux ou de liquide vaisselle non parfumé.

Français

FX 50 Guide d'utilisation 7

2. Éléments principaux, clavier et écran

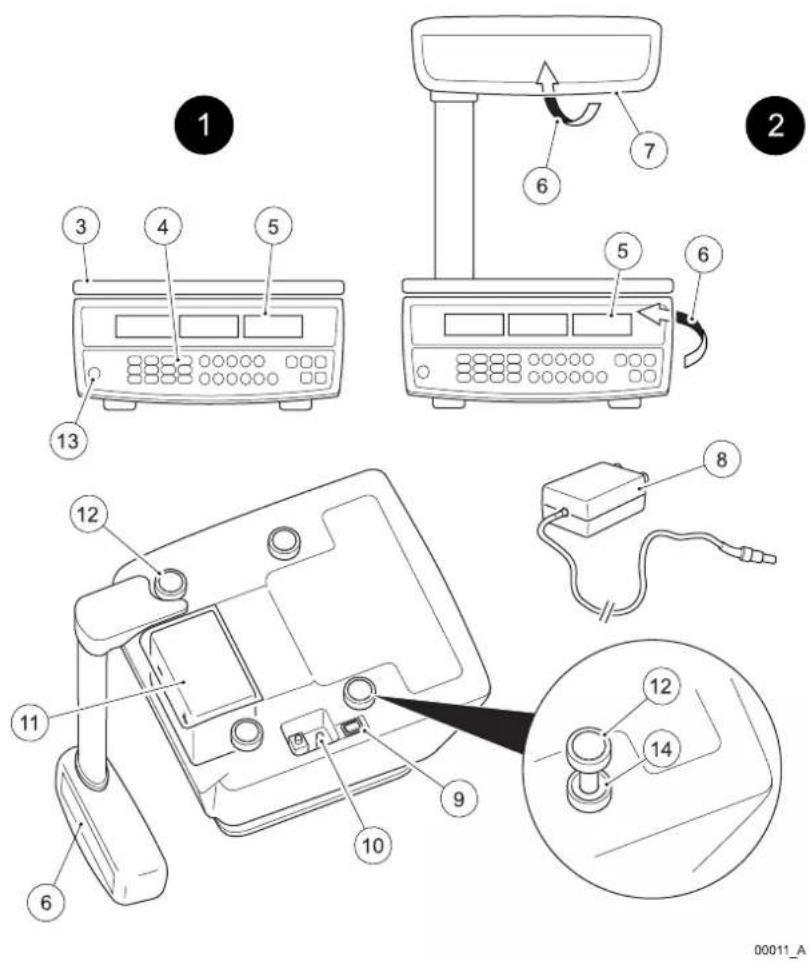

2.1 Éléments principaux

Fig 2-1. Éléments principaux des versions monobloc ou avec colonne de la FX 50

1. Éléments principaux, clavier et écran

Numéro d'élément	Pièce	Numéro d'élément	Pièce
1 Version monobloc 8 Sortie secteur
2 Version sur colonne 9 Interrupteur Marché / Arrêt
3 Plateau en acier inoxydable	10 Prise secteur
4 Clavier 11 Batterie rechargeable
5 Écran vendeur 12 Pieds régibles
6 Écran client 13 Bulle de mise à niveau
7 Colonne 14 Contre écrou pour les			pieds régibles

10 FX 50 Guide d'utilisation

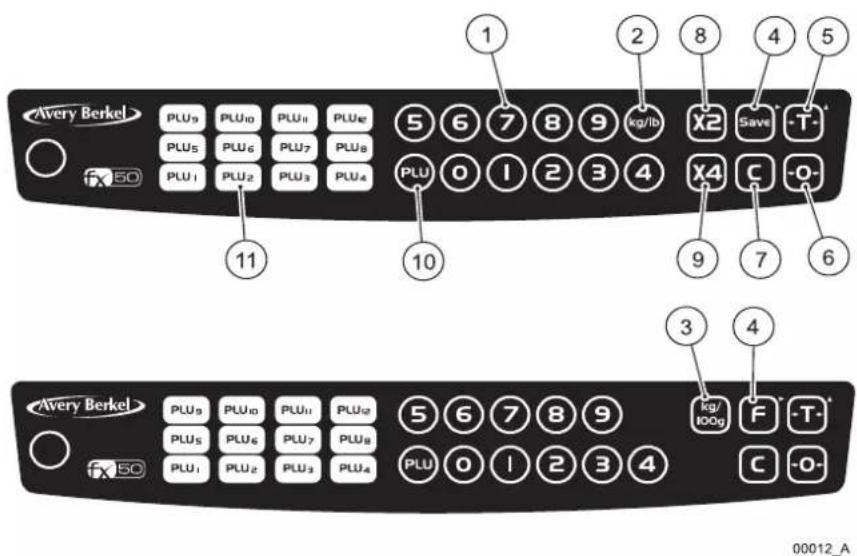

2.2 Claviers

Fig 2-2. Clavier États Unis et Canada (dessus) et clavier Europe et Reste du monde (dessous)

2. Éléments principaux, clavier et écran

N° Touche	Nom de la touche	Appuyez sur cette touche pour...
1 Touches	numériques	Saisir les prix unitaires individuels, les prix unitaires des PLU directs et indirects et les tares connues ou proportionnelles.
2 Touche d'unités	de poids (option États Unis et Canada)	Basculer entre kilogrammes et livres. Une flèche▼ apparaît sur l'écran au dessus des unités sélectionnées.
3 Touche de	séléction de la base de prix (Option GB, Europe & Reste du monde)	Basculer entre le prix au kilo et le prix au 100 grammes. Une flèche▼ apparaît sur l'écran au dessus de la base de prix sélectionnée.
4 Touche Fix (GB, F/Save)	Europe & Reste du monde) ou touche de sauvegarde (États Unis et Canada) Aussi touche de déplacement dans le menu (▲)	Fixer ou sauvegarder un poids ou un prix que vous avez saisi jusqu'à ce que vous l'annuliez. Vous pouze aussi appuyer sur cette touche (▲) pour défilier à travers les options du menu.
5 Touchehare	Aussi touche de sélection d'options du menu (▲)	Saisir et effacer les tares telles que les recipients et papiers ou cartons d'emballages. La balance soustrait la tare des produits emballés pour les peser. Cette touche (▲) sert également à selectionner les options du menu.
6 Touche zéro Mettre la balance à zéro	manuellement et remettre l'affichage du prix unitaire et du poids total à zéro.

2.2 Claviers

N° Touche	Nom de la touche	Appuyez sur cette touche pour...
7 Touche	d'effacement	Effacer les erreurs de saisies et les erreurs.
8 Touche multiplier	par 2 (États Unis et Canada uniquement)	Multiplier le prix total par deux.
9 Touche multiplier	par 4 (États Unis et Canada uniquement)	Multiplier le prix total par quatre.
10 Touche de PLU	indirect	Rappeler et configurer des prix pour un maximum de 38 touches de PLU (données de recherche d'un prix) indirects.
11 Touches directes	de PLU	Rappeler et configurer des prix pour un maximum de 12 touches de PLU (données de recherche d'un prix) directs.

s

2. Éléments principaux, clavier et écran

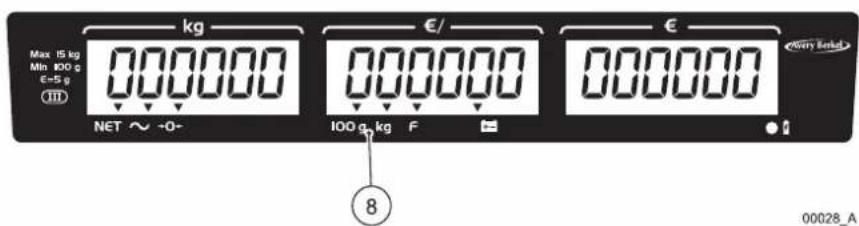

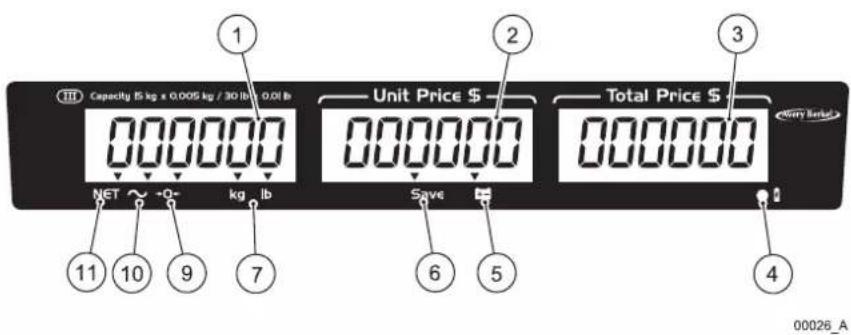

Fig 2-3. Écran États-Unis et Canada

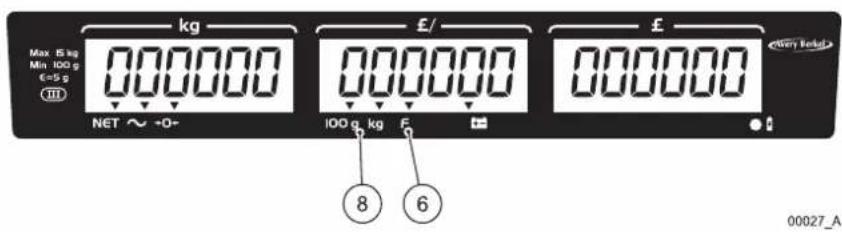

Fig 2-4. Écran GB

Fig 2-5. Écran Europe et Reste du monde

14 FX 50 Guide d'utilisation

Numéro d'objet	Nom et symbole Fonction
1 Affichage du poids	Indique le poids brut ou net de l'article.
2 Affichage du prix unitaire	Indique le prix unitaire de l'article.
3 Affichage du prix total	Indique le prix total de l'article.
4	Unvoyant rouge indique que la batterie est en cours de chargement. Unvoyant vert indique que la batterie est chargée.
5	Unvoyant s'allume pour indiquer que la charge de la batterie est faible. Vous doivent la recharger immédiatement.
6	Une flèche▼indique que vous avez appuyé sur la touche ravantoute manipulation pour empêcher que l'affichage du poids et du prix unitaire ne s'effacent automatiquement.
7 Indicateur des unités de poids	Une flèche▼indique que vous avez sélectionné soit kilogrammes soit livres comme unité de poids (versions États Unis et Canada uniquement).
8 Indicateur de sélection de la base de prix	Une flèche▼indique que vous avez sélectionné soit le prix aux 100 grammes ou le prix au kilogramme (version GB/Europe/Reste du monde uniquement). REMARQUE: La version australienne ne pèse qu'en kilogrammes.
9	Une flèche▼indique que la balance est au zéro brut (il n'y a pas de tare). La flèche au dessus de NET et -0- indique que la balance est au zéro net (inclut une tare).

Fannnns

1. Éléments principaux, clavier et écran

Numéro d'élément	Nom et symbole Fonction
10	Indicateur de stabilité	Une flèche▼indique que le poids de l'article est stable.
11	NET Indicateur de poids net	Une flèche▼indique que la tare est configurée et que le poids affchéé est un poids net (le poids affchéé exclut la tare).

3. Installation de la balance

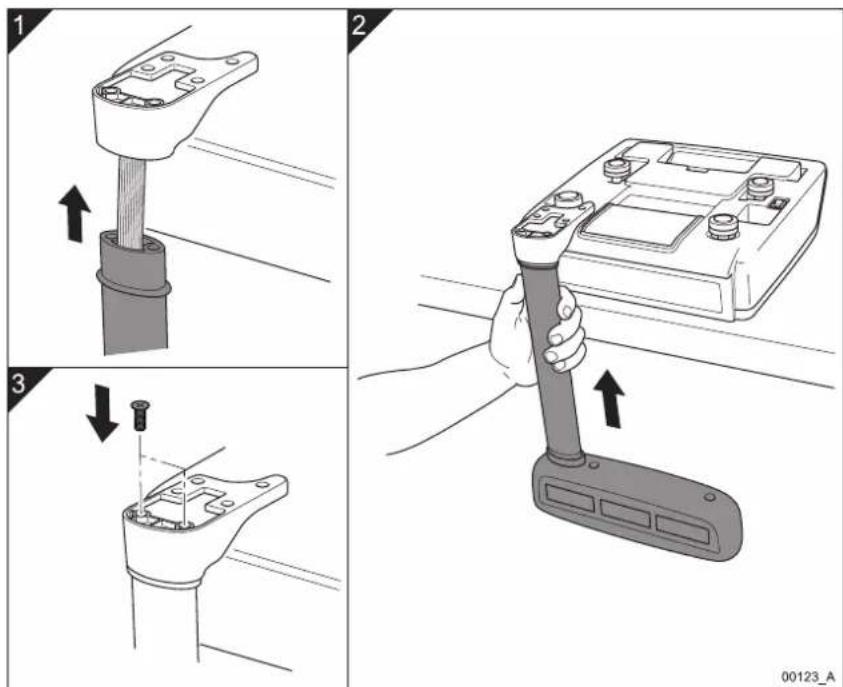

3.1 Assemblage de la version avec colonne

Français
Fig 3-1. Assemblage et installation de la version avec colonne

FX 50 Guide d'utilisation 17

3. Installation de la balance

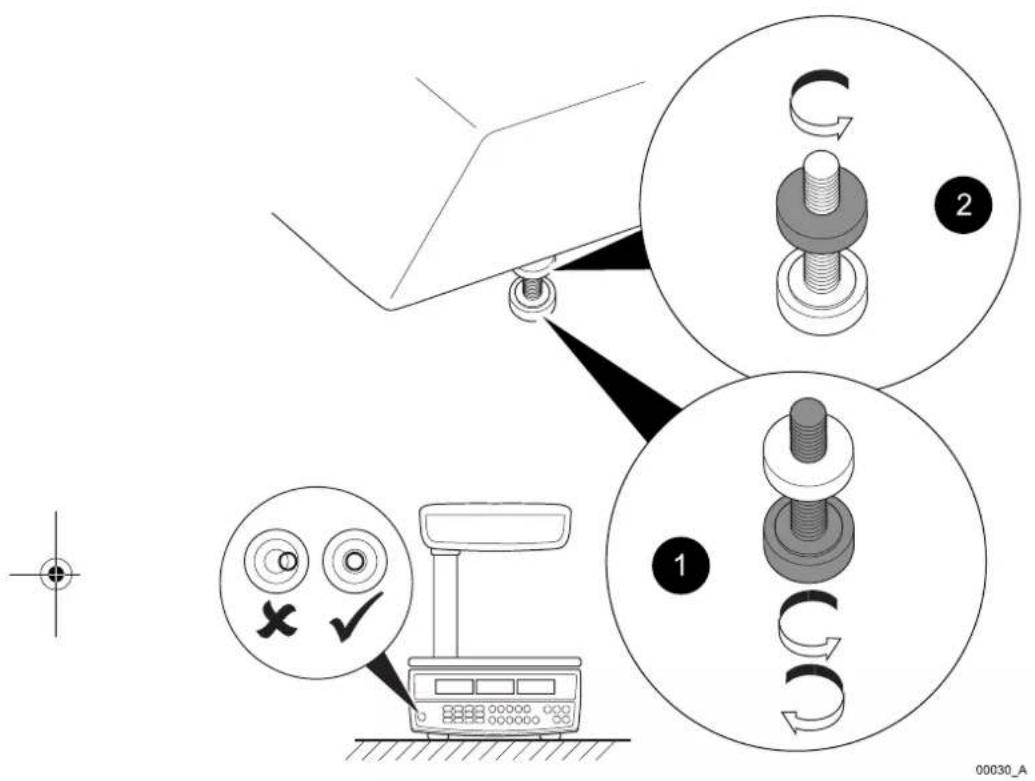

3.2 Mise à niveau de la balance

Fig 3-2. Mise à niveau de la balance

18 FX 50 Guide d'utilisation

3.3 Chargement de la batterie

Vou pouvezmettre sous tension etutiliser la balance en vous servant :

• de l'alimentation secteur avec l'adaptateur secteur (lorsque la batterie rechargeable est installée); ou
• d'une batterie rechargeable située à l'intérieur de la balance.

Lorsque vous connectez la balance à l'alimentation secteur avec l'adaptateur secteur, le voyant de chargement de la batterie s'allume pour indiquer que la balance est sous tension et que la batterie est en cours de chargement.

• Voyant de chargement de batterie rouge = la batterie doit être rechargée.
  Voyant de chargement de batterie vert = la batterie est chargée.

Vous doivent complètement charger la batterie avant d'utiliser la balance pour la première fois.

Si vous n'utilise pas la balance pendant une longue période de temps, vous nevez charger la batterie tous les trois ou six mois pour entrenir sa capacité.

3.4 Changement du mode de rétro éclairage de l'affichage

Il existe trois modes de rétro éclairage des écans vendeurs et clients :

• ON = toujours éclairé
• OFF = toujours éteint
• AUTO = le rétro éclairage s'allume quand vous commence à utiliser la balance.

Pour changer le mode de rétro éclairage de l'écran suivez les étapes cédessous :

1. Appuyez sur l'interrupteur de Marche pour allumer la balance. La balance émet un premier signal sonore.
2. Appuyez et maintenez la touche enoncee lorsque vous entendez le second signal sonore et que I'affichage s'allume.
3. Appuyez sur la touche pour défiier parmi les modes de rétro éclairage (ON, OFF et AUTO) affichés dans l'écran de prix total.

3. Installation de la balance

REMARQUE: Pour annuler le changement du mode de rétro éclairage et revenir à la pesée appuyez sur la touche 0

1. Appuyez sur la touche pér sauvégarder le mode de rétro éclairage de votre choix et revenir au pesage.

REMARQUE: Si le rétro éclairage est sur ON en permanence ou sur AUTO, la durée de vie de votre batterie s'en retrouvere diminuée entre chaque charge.

3.5 Configuration du mode d'arrêt automatique

Vou puez regler le mode d'arrêt automatique de manière à ce que la balance reste constamment allumée ou à ce qu'elle s'éteigne après une durée d'inactivité prédéterminée de 1, 5 ou 30 minutes.

Suivez les étapes ci-dessous pour configurer le mode d'arrêt automatique :

1. Appuyez sur l'interrupteur de Marche pour allumer la balance.
2. Lorsque la balance passe par sa routine de vérification (lorsque tous les chiffres des trois écrans de la balance défilent de zéro à 9), appuyez sur la touche à écran de prix total affiche le mode actuel d'arrêt automatique.

3. Appuyez sur la touche pour defiler parmi les modes d'arrêt automatique :

4. 0 = La balance ne s'éteint jamais (le mode d'arrêt automatique est désactivé).

5. 1 = La balance s'eteint après 1 minute d'inactivité.

6. 5 = La balance s'éteint après 5 minutes d'inactivité.
   30 = La balance s'eteint après 30 minutes d'inactivité.

7. Appuyez sur la touche pour sauvegarder le mode d'arrêt automatique de votre choix et revenir au pesage.

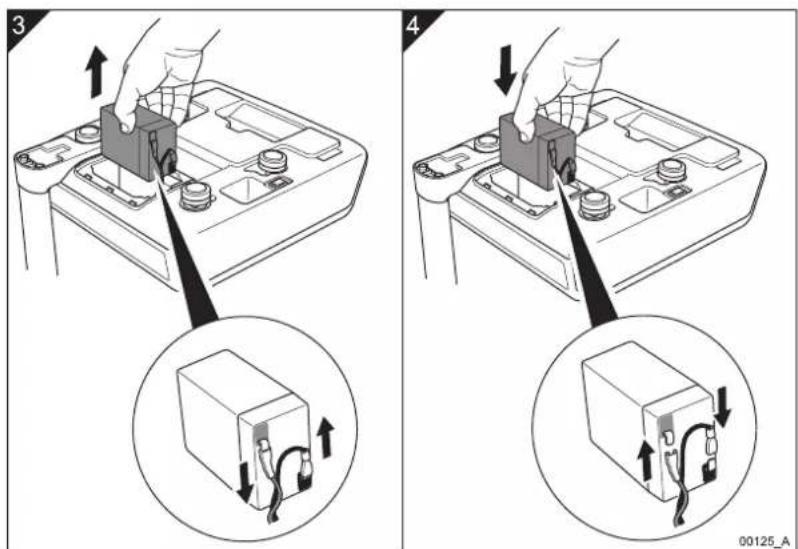

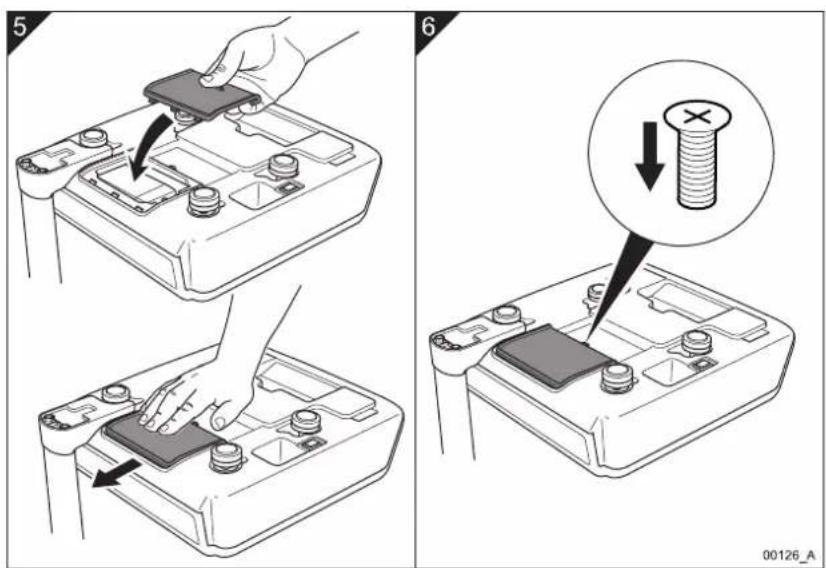

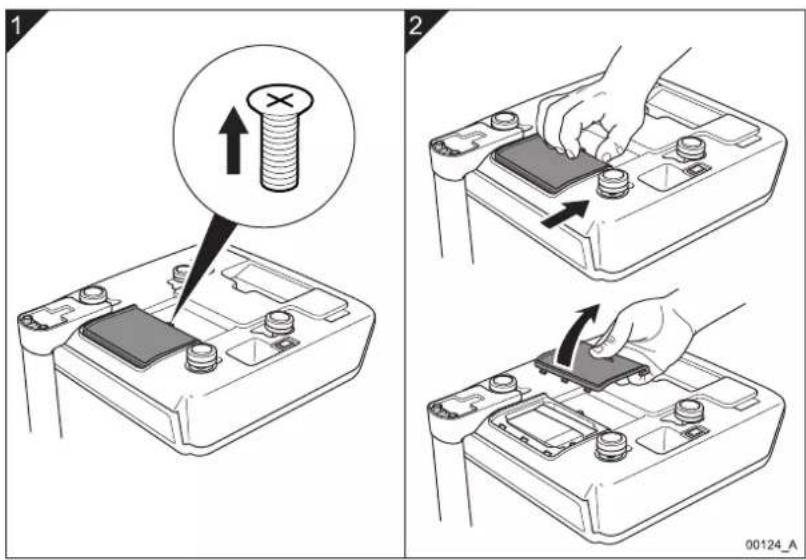

3.6 Remplacement de la batterie

Français

Fig 3-3. Remplacement de la batterie

Fig 3-4. Remplacement de la batterie (suite)

22 FX 50 Guide d'utilisation

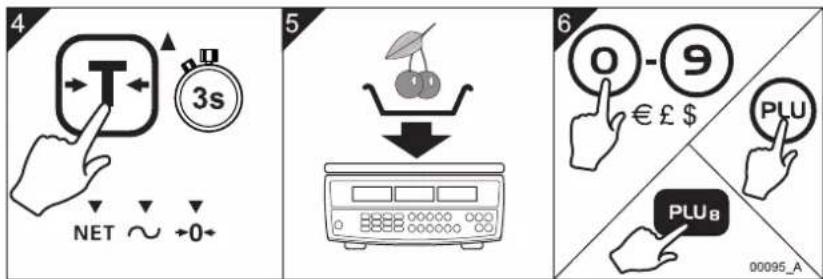

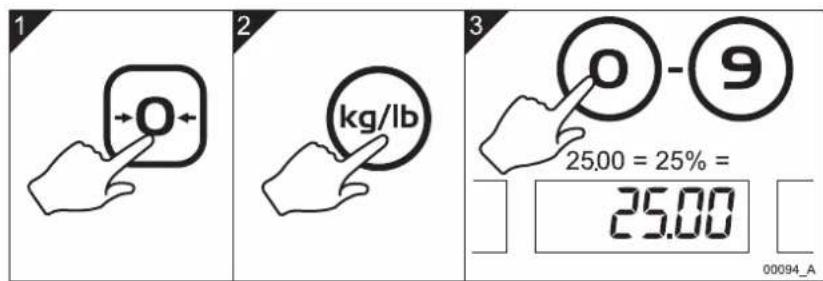

4. Fonctionnement de la balance

4.1 Legende des symboles utilisés

Symbole Signification
1 0	Appuyer sur l'interrupteur Marché/Arrêt situé sous la balance pour allumer ou éteindre la balance.
kg/ IDog	Appuyer sur la touche de sélection de la base de prix pour sélectionner la base de prix de l'article à peser.RemARQUE: Cette touche ne s'applique qu'aux versions GB, Europe et Reste du monde REMARQUE: La version australienne ne pèse qu'en kilogramsmes.
kg/lb	Appuyer sur la touche des unités de poids pour sélectionner l'unité de poids de l'article à peser.RemARQUE: Cette touche ne s'applique qu'aux versions États Unis et Canada.
↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↑
↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↑
↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ±
↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ±

4. Fonctionnement de la balance

Symbole Signification
	Mettre des articles de même prix unitaire sur le plateau ↓, comme des bonbons. Retirer les articles ↑.
	Ne pasmettre d'articles sur le plateau.
	Selon le mode de fonctionnement de la balance, appuyer sur les touches numériques du clavier soit pour saïris le prix unitaire d'un article soit pour saïrir les prix unitaires de PLU directs et indirects, les tares connues et les tares proportionnelles.
	Si nécessaire, lorsqu'il n'y a aucun article sur le plateau, appuyer sur la touche zéro de la balance.
	Effacer le prix unitaire saisi.

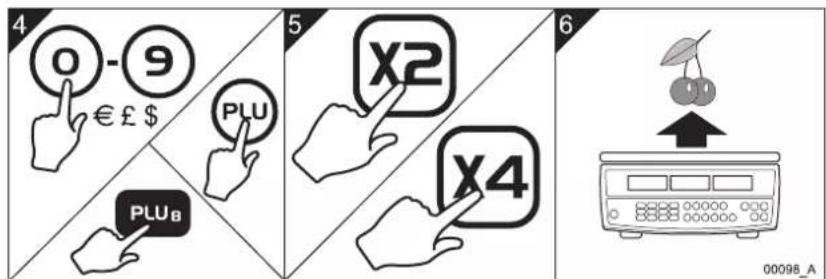

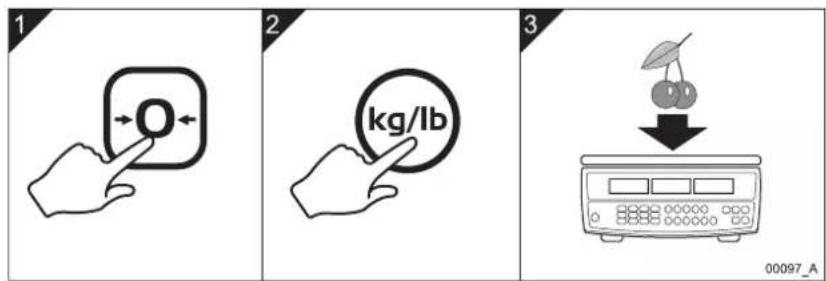

	Multiplier le prix net total de l'article pesé par la balance par 2 ou 4. REMARQUE: Ces touches ne s'appliquent qu'aux versions États Unis et Canada.
	Sélectionner une touche de PLU direct.
	Sélectionner la touche de PLU indirect.

4.2 Mise sous tension et configuration de la balance

Symbole Signification

Répéter les étapes numérotées.

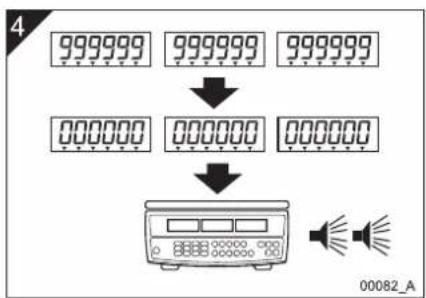

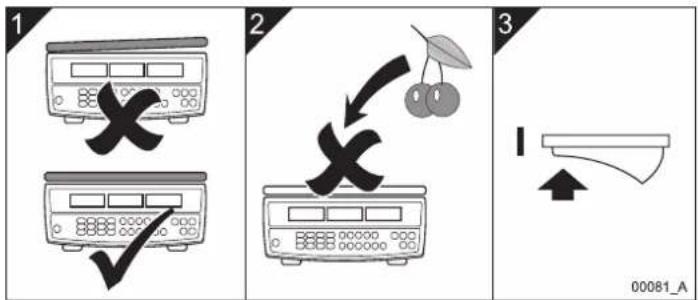

4.2 Mise sous tension et configuration de la balance

Pour allumer et configurer la balance de façon à ce qu'elle soit préte à utiliser, veillez effectuer les étapes suivantes :

e

Fig 4-1. Mise sous tension et configuration de la balance

FX 50 Guide d'utilisation 25

4. Fonctionnement de la balance

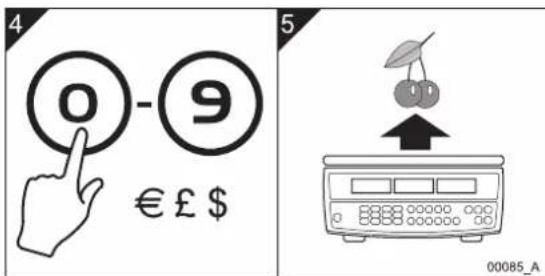

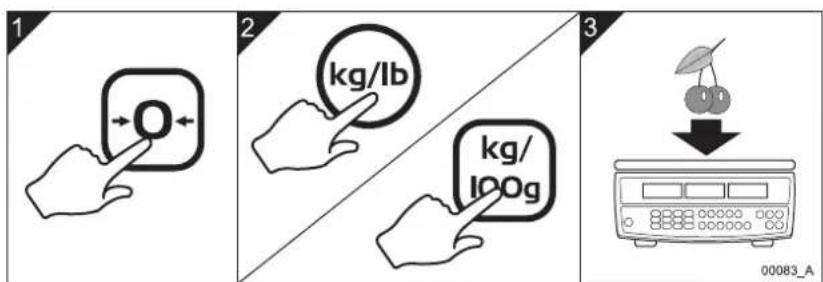

4.3 Pesage d'articles individuels

Suivez ces étapes pour peser des articles ayant des poids et prix unitaires différents :

Fig 4-2. Pesage d'articles individuels

26 FX 50 Guide d'utilisation

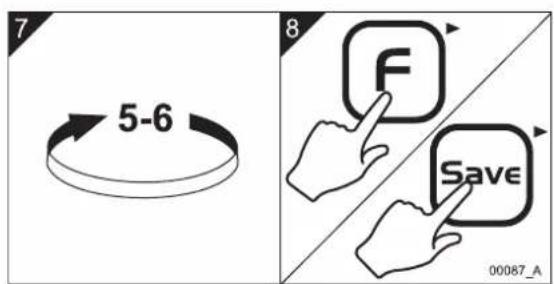

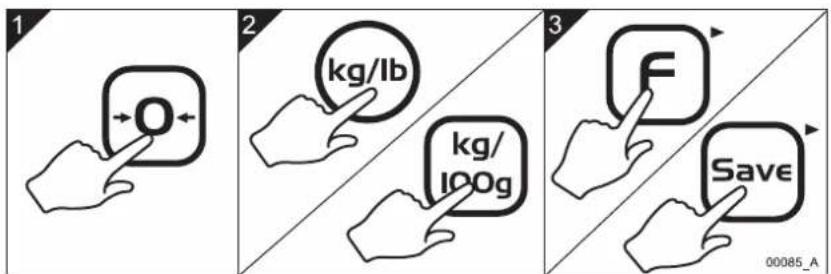

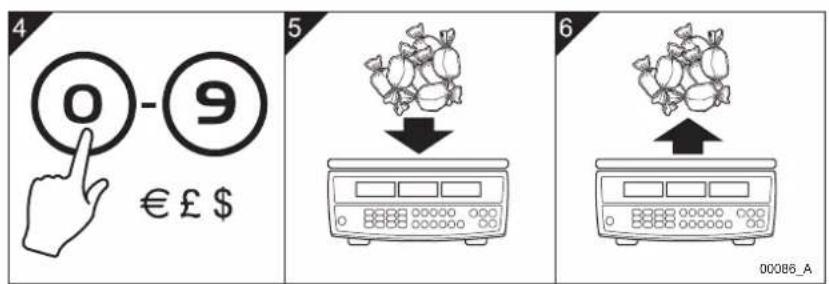

4.4 Pesage d'articles ayant le même prix unitaire

Voupez peser le même type d'articles ou des articles differents ayant le même prix unitaire sans avoir a constamment saisir le prix unitaire au clavier. Pour ce faire, vous saississez et sauvegardez le prix unitaire dans la balance jusqu'à ce que vous decidez de modifier ou d'annuler le prix.

Pour peser des articles ayant le même prix unitaire, suivez les étapes cédessous :

Français

Fig 4-3. Pesage d'articles ayant le même prix unitaire

4. Fonctionnement de la balance

REMARQUE: Vous pouvez modifier le prix unitaire ménorisé par la balance. Pour ce faire, saisissez à nouveau le prix. La balance ménorise le nouveau poids unitaire jusqu'à ce que vous appuyiez sur la touche pour l'annuler.

4.5 Pesage avec des tares connues

REMARQUE: Cette fonction ne s'applique qu'aux versions États Unis et Canada.

Si vous connaissiez le poids d'un article, tel qu'une barquette ou un emballage que vous utilisez pour contenir ou emballer les articles sur la balance et que vous poulez vous en servir de tare, vous pouze saisir la tare manuellement. La balance soustrait la tare de l'article au poids brut total et affiche le poids net et le prix total de I'article.

REMARQUE: Lorsque vous avez saisi une tare, la balance affiche un nombre négatif dans l'écran de poids pour représentier la tare.

REMARQUE: A l'objet 6 vous pouvez saisir manuellement le prix unitaire de l'article ou rappeler le prix de l'article avec un PLU direct ou indirect. Voir sections 4.9 - 4.12 pour plus de renseignements sur les PLU.

Pour saisir une tare connue puis peser un article ayant la même tare, suivez les étapes ci-dessous :

Français

Fig 4-4. Pesage avec des tares connues

4. Fonctionnement de la balance

4.6 Pesage avec des tares inconnues

Vous pouvez peser des articles tels que des recipients ou des emballages à utiliser pour contenir ou emballer des articles sur la balance et sauvegarder leurs taures avant de peser les articles. Cela s'utilise lorsque vous mettez des articles sur la balance dans un recipient. La balance soustrait la tare du poids brut total et affiche le poids net et le prix total des articles.

REMARQUE: A l'objet 6 vous pouvez saisir manuellement le prix unitaire de l'article ou rappeler le prix de l'article avec un PLU direct ou indirect. Voir sections 4.9 - 4.12 pour plus de renseignements sur les PLU.

Suivez les étapes ci-dessous pour peser et sauvegarder une tare inconnue :

Fig 4-5. Pesage avec des tares inconnues

4.7 Utilisation des tares proportionnelles

Fig 4-6. Pesage avec des tares inconnues (suite)

4.7 Utilisation des tares proportionnelles

REMARQUE: Cette fonction ne s'applique qu'aux versions États Unis et Canada.

Voussousiez saisir la tare d'article telles que les reçipients en tant qu'un pourcentage du poids brut total de l'article et de la tare. Par exemple, vous pouvez saisir une tare proportionnelle de 25% si le poids brut total des articles que vous souhaitez inclut une tare de 25% du poids brut pour emballer l'article.

REMARQUE: A l'étape 6 vous pouvez saisir manuellement le prix unitaire de l'article ou rappeler le prix de l'article avec un PLU direct ou indirect. Voir sections 4.9 - 4.12 pour plus de renseignements sur les PLU.

e

FX 50 Guide d'utilisation 31

4. Fonctionnement de la balance

Pour saisir un exemple de tare proportionnelle de 25% , suivez les étapes ci-dessous:

Fig 4-7. Utilisation des tares proportionnelles

32 FX 50 Guide d'utilisation

4.8 Multiplication d'un prix unitaire

REMARQUE: Cette fonction ne s'a applique qu'aux versions États Unis et Canada.

Vous pouvez peser les articles, saisir un prix unitaire puis multiplier le prix total saisi par deux ou par quatre. Vous effectuez ceci pour multiplier le prix total d'articles dont le prix est déterminé en division de livres comme le quart de livre ou la demi livre.

REMARQUE: A l'objet 6 vous pouvez saisir manuellement le prix unitaire de l'article ou rappeler le prix de l'article avec un PLU direct ou indirect. Voir sections 4.9 - 4.12 pour plus de renseignements sur les PLU.

Pour multiplier un prix unitaire que vous avez saisi par deux ou quatre, suivez les étapes ci-dessous :

Fig 4-8. Multiplication d'un prix unitaire

FX 50 Guide d'utilisation 33

4. Fonctionnement de la balance

4.9 Programmation des PLU directs

REMARQUE : Vous pouvez appuyer sur la touche de PLU direct

PLU1 - PLU2 pour rappeler les unités de poids et les prix d'articles

particuliers après avoir sauvegarde ces informations dans la mémoire

de la balance.

Vous pouvez attribuer des unités de poids (ou la base de prix pour les versions GB, Europe et Reste du monde) ayants des prix unitaires différents aux douze touches de PLU directs du clavier. Cela vous permet de rappeler et utiliser un prix unitaire que vous avez ménorisé préalablement dans la mémoire de la balance et attribué à une touche de PLU direct. Vous pouvez ainsi peser rapidement des articles qui vendent beaucoup sans avoir besoin de saisir les prix unitaires de ces articles chaque fois que vous les pesez.

Par exemple, pour memoriser les unités de poids (ou la base de prix) avec un prix sur le PLU direct numéro 8, suivez les étapes ci-dessous :

Fig 4-9. Programmation des PLU directs

REMARQUE : 38 PLU indirects sont également disponibles. Voir

sections 4.11 et 4.12.

34 FX 50 Guide d'utilisation

4.10 Pesage avec les PLU indirects

Lorsque you've programmes les prix unitaires sur les touches de PLU direct vous pouvez peser les articles plus rapidement en rappeling les prix unitaires que you've programmes à l'aide des touches de PLU directs telles que PLU.

Par exemple, pour peser un article avec le PLU direct numero 8, suivez les étapes ci-dessous:

REMARQUE: Vous avez lechioix entre deux methodes pour peser les articles avec les PLU directs. Vous pouvez placer l'article sur la balance puis appuyer sur la touche de PLU direct ou vous pouvez appuyer sur la touche de PLU direct puismettre l'article sur la balance. (voir étapes 2 & 3 ci-dessous).

Français

Fig 4-10. Pesage avec les PLU directs

FX 50 Guide d'utilisation 35

4. Fonctionnement de la balance

4.11 Programmation des PLU indirects

REMARQUE: Les PLU indirects fonctionnement de la même manière que les PLU direct, sauf que pour rappeler un PLU indirect, il faut appuyer sur la touche qui saisir le numero de PLU indirect.

Vous pouvez attribuer des unités de poids (ou le base de prix pour les versions GB, Europe et Reste du monde) ayant des prix unitaire différents au 38 touches de PLU indirect allant de 13 à 50. Cela vous permet de rappeler et utiliser un prix unitaire que vous avez ménorisé préalablement dans la mémoire de la balance. Vous pouvez ainsi peser rapidement des articles qui vendent beaucoup sans avoir besoin de saisir les prix unitaires de ces articles chaque fois que vous les pesez.

Par exemple, pour memoriser les unités de poids (ou la base de prix) avec un prix sur le PLU direct numéro 20 suivez les étapes ci-dessous :

Fig 4-11. Programmation des PLU indirects

4.12 Pesage avec les PLU indirects

Lorsque vous avez programmé les prix sur les touches de PLU indirects vous pouvez peser les articles plus rapidement en rappeling le prix que vous avezprogrammé sur un PLU indirect.

Par exemple, pour peser un article avec le PLU direct numero 20, suivez les étapes ci-dessous:

Français

Fig 4-12. Pesage avec les PLU indirects

5. Codes d'erreur

Si des messages d'erreurs apparaisent sans arrêt sur l'écran de la balance :

1. Retirez la batterie pour déconnecter la balance de l'alimentation électrique.
2. Réinstallé la batterie pour reconnectcer l'alimentation électrique.

Code d'erreur	Problème Résolution
Err 4 Le zéro initial ou la touche zéro tente demettre la charge à zéroqui est supérieure à 4%de la capacité maximumde la balance.	Retirez le poids du plateau puisallumez la balance. Appuyez sur Zéropour remetre la balance à zéro. Si cea ne rectifie pas le problème, la balancedoit être calibrée ou révisée.
Err 5 Erreur	de clavier. Il y a un court circuit dans le clavier. Il doit être remplaced. Veuillez contactervoitre distributeur Avery Berkel.
Err 6 Erreur	de convertisseurA/D.	La balance doit être calibrée ourévisée. Veuillez contacter votredistributeur Avery Berkel.

E

Inhalt

1. Warnhinweise 5

République d'Irlande

Avery Weigh-Tronix

Metrology House

Le document contient seulement un guide général du produit et il ne fait pas partie du contrat sauf accord spécifique écrit avec Avery Berkel Limited dans chaque cas sur le récepisé de commande. Les informations containues dans ce document sont non-contractuelles et peuvent être modifiées sans notification prétable. Avery Weight-Tronix is a trading name of Avery Berkel Limited.
