FX131 - Balance AVERY BERKEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Balance de comptoir électronique
Marque	Avery Berkel
Modèle	FX131
Capacité maximale	85 kg (versions US/Canada) / 15 kg ou 5 kg (selon version)
Échelon de pesée	0,005 kg (85 kg) / 0,001 kg (15 kg) / 0,001 kg (5 kg)
Unités de poids	kg, lb (US/Canada) ; kg, 100 g (Europe/Reste du monde)
Affichage	Double écran : vendeur (côté opérateur) et client (côté public)
Clavier	Numérique (0-9), touches PLU directes (12), touche PLU indirecte, touche tare, touche zéro, touche Fix/Save, touche unité/prix, touches de multiplication x2/x4 (US/Canada)
Fonctions de pesée	Pesée d'articles individuels, pesée avec même prix unitaire, tare connue, tare inconnue, tare proportionnelle, multiplication de prix unitaire
Programmation PLU	PLU directs (12 touches) et PLU indirects (38, numéros 13-50) avec prix unitaire et unité de poids
Rétroéclairage	Trois modes : ON, OFF, AUTO (s'allume à l'utilisation)
Arrêt automatique	Configurable : jamais, 1 min, 5 min, 30 min d'inactivité
Alimentation	Secteur via adaptateur (100-240 V) et batterie rechargeable interne
Autonomie batterie	Variable selon usage ; recharger tous les 3-6 mois si inutilisé
Plateau	Acier inoxydable, amovible ? (non précisé mais typique)
Indicateurs	Stabilité, zéro net/brut, batterie faible, charge en cours, unité de poids, base de prix, Fix/Save
Entretien	Nettoyage avec chiffon humide et détergent doux non parfumé ; ne pas utiliser de solvants ou abrasifs
Sécurité	Mise à niveau via pieds réglables + bulle ; débrancher avant nettoyage ; respecter les normes électriques locales
Codes d'erreur	Err 4 (surcharge/dépassement zéro), Err 5 (court-circuit clavier), Err 6 (défaut convertisseur A/D)
Réparabilité	Batterie remplaçable par l'utilisateur ; calibration et réparations complexes par technicien agréé Avery Berkel

FOIRE AUX QUESTIONS - FX131 AVERY BERKEL

Comment mettre la balance à zéro ?

Assurez-vous que le plateau est vide, puis appuyez sur la touche Zéro (marquée d'un 0). La flèche au-dessus de -0- s'allume pour indiquer que la balance est à zéro brut.

Comment utiliser la fonction tare avec un récipient ?

Placez le récipient vide sur le plateau, puis appuyez sur la touche Tare (marquée -T-). L'afficheur indique un poids négatif et la flèche NET s'allume. Ajoutez ensuite l'article à peser ; la balance affiche le poids net.

Comment programmer un PLU direct ?

Appuyez sur la touche PLU directe souhaitée (PLU1 à PLU12) et maintenez-la enfoncée 3 secondes. Saisissez le prix unitaire avec les touches numériques, puis sélectionnez l'unité de poids (kg/lb ou kg/100g) si nécessaire. Appuyez à nouveau sur la même touche PLU pour mémoriser. Le PLU est alors prêt à l'emploi.

Que signifie le code d'erreur Err 4 ?

Err 4 indique que la balance tente de mettre à zéro une charge supérieure à 4 % de la capacité maximale. Retirez tout poids du plateau, éteignez puis rallumez la balance. Si le problème persiste, contactez un technicien Avery Berkel pour un calibrage ou une révision.

Comment changer le mode de rétroéclairage ?

Allumez la balance, puis dès que le deuxième bip sonore retentit, maintenez la touche Fix/Save (▶) enfoncée. L'écran du prix total affiche le mode actuel. Utilisez la même touche pour naviguer entre ON, OFF et AUTO. Appuyez sur Tare (▲) pour valider.

Comment configurer l'arrêt automatique ?

Allumez la balance. Pendant la routine de vérification (quand les chiffres défilent), appuyez sur la touche Tare. L'écran affiche le mode actuel (0, 1, 5 ou 30 minutes). Utilisez la touche Fix/Save (▶) pour choisir la durée, puis appuyez sur Tare pour enregistrer.

Comment remplacer la batterie interne ?

Éteignez la balance et débranchez l'adaptateur secteur. Retournez la balance, ouvrez le compartiment batterie (généralement à l'arrière ou sous la base). Déconnectez l'ancienne batterie et branchez la neuve, puis refermez le compartiment. Rechargez complètement la batterie avant la première utilisation.

Quels produits d'entretien utiliser pour nettoyer la balance ?

Utilisez un chiffon propre humidifié à l'eau avec une petite quantité de détergent doux ou de liquide vaisselle non parfumé. N'utilisez jamais de solvants, d'abrasifs, d'éponges abrasives ou de produits alcalins (soude ménagère). Séchez avec un chiffon doux.

Comment utiliser la tare proportionnelle (version US/Canada) ?

Placez l'article avec son emballage sur le plateau. Appuyez sur la touche Tare, saisissez le pourcentage de tare (exemple 25.00 pour 25 %), puis appuyez à nouveau sur Tare. La balance soustrait ce pourcentage du poids brut. Vous pouvez ensuite saisir le prix unitaire ou rappeler un PLU.

Que faire si l'écran affiche 'Err 5' ?

Err 5 indique un court-circuit au niveau du clavier. Cela nécessite le remplacement du clavier. Veuillez contacter votre distributeur Avery Berkel agréé pour une réparation.

MODE D'EMPLOI FX131 AVERY BERKEL

© Avery Berkel Limited 2007. Tous droits réservés.

Les informations contenues dans le présent document sont la propriété exclusive de Avery Berkel Limited et elles sont communiquées sans responsabilité concernant les erreurs ou omissions possibles. Aucune partie ne peut être reproduite ou utilisée sauf en cas d'autorisation préalable par contrat ou autre accord écrit. Les droits d'auteur et les restrictions susmentionnées concernant la reproduction et l'utilisation s'étendent à tous les médias dans lesquels les informations peuvent être contenues.

Marques de commerce et reconnaissances

Avery, Avery Berkel et Avery Weigh-Tronix sont des marques déposées dans certaines juridictions et sont la propriété exclusive des sociétés du groupe Avery Weigh-Tronix.

Toutes les marques et les noms de produit utilisés dans ce document sont des marques de commerce ou des marques de commerce déposées appartenant à leurs détenteurs respectifs.

IMPORTANT

Lors de la programmation ou de la configuration de la machine, assurez-vous que vous respectez toutes les normes en vigueur. Il se peut que les paramètres cités en exemple dans ce manuel ne soient pas légaux pour les transactions commerciales avec le public.

DEUTSCH

1.1 Installation sans danger .... 3
1.2 Précautions d'utilisation de la balance en toute sécurité ..... 3
1.3 Nettoyage de la balance 5

2. Éléments principaux, clavier et écran 7

2.1 Éléments principaux 7
2.2 Claviers 9

3. Installation de la balance 15

3.1 Assemblage de la version avec colonne ..... 15
3.2 Mise à niveau de la balance 16
3.3 Chargement de la batterie 17
3.4 Changement du mode de rétro éclairage de l'affichage ..... 17
3.5 Configuration du mode d'arrêt automatique ..... 18
3.6 Remplacement de la batterie ..... 19

4. Fonctionnement de la balance 21

4.1 Légende des symboles utilisés ..... 21
4.2 Mise sous tension et configuration de la balance ..... 23

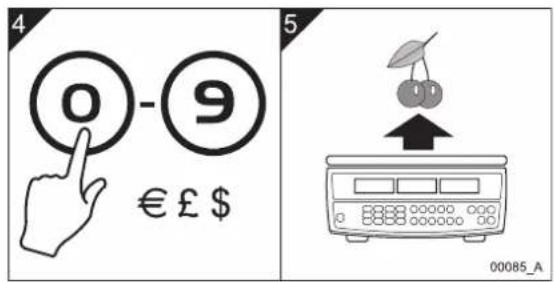

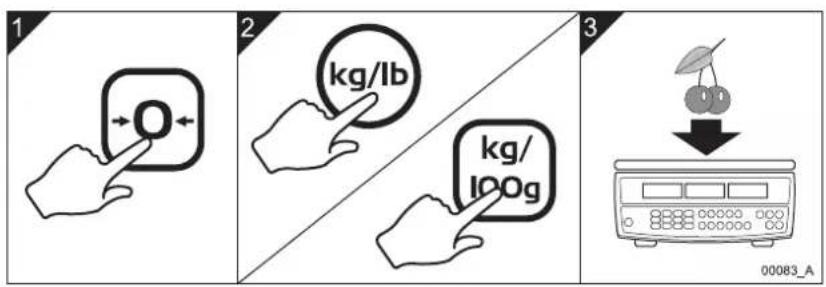

4.3 Pesage d'articles individuels 24

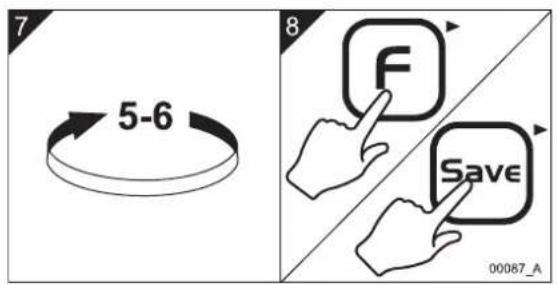

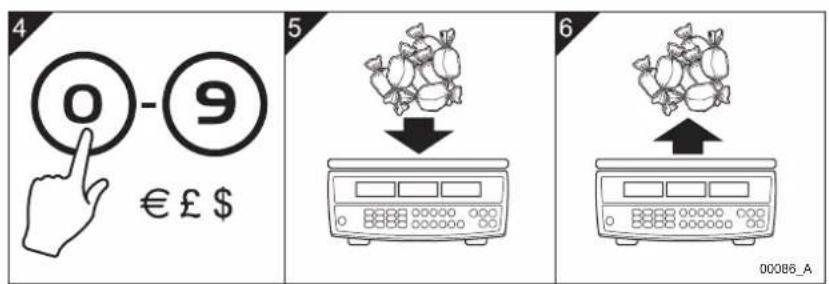

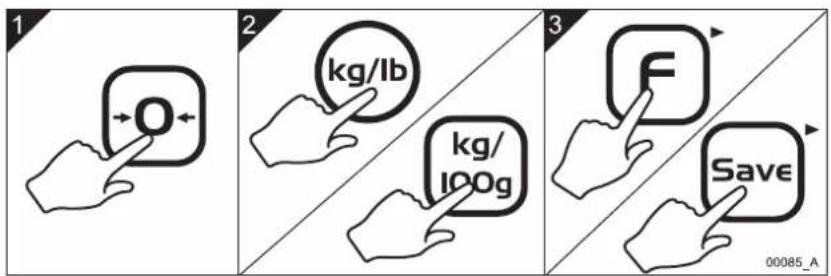

4.4 Pesage d'articles ayant le même prix unitaire .....25

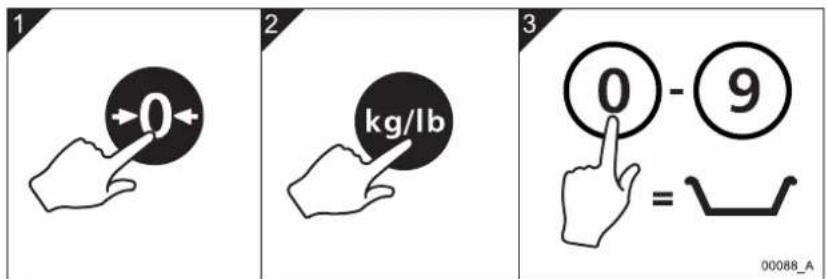

4.5 Pesage avec des tares connues 26

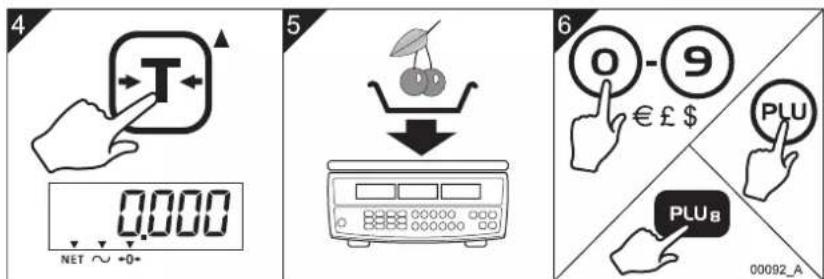

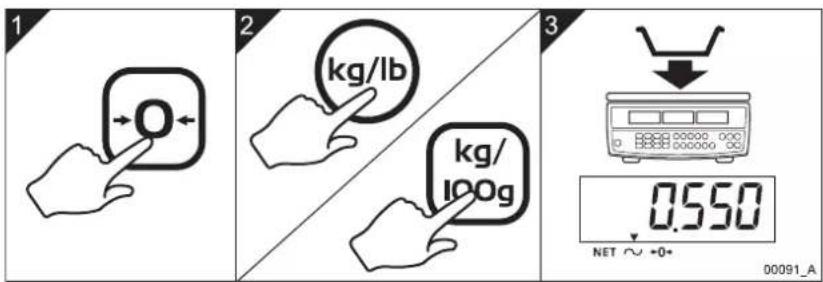

4.6 Pesage avec des tares inconnues ..... 28
4.7 Utilisation des tares proportionnelles .....29

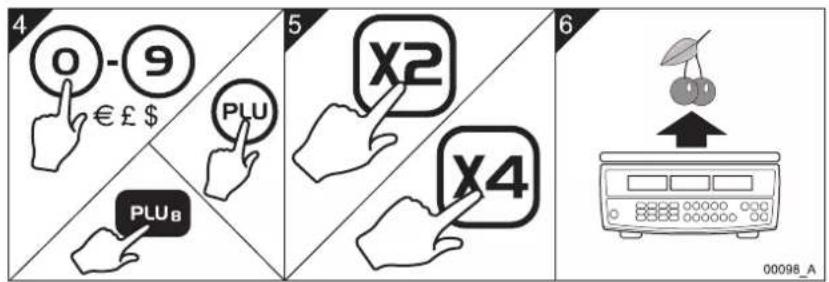

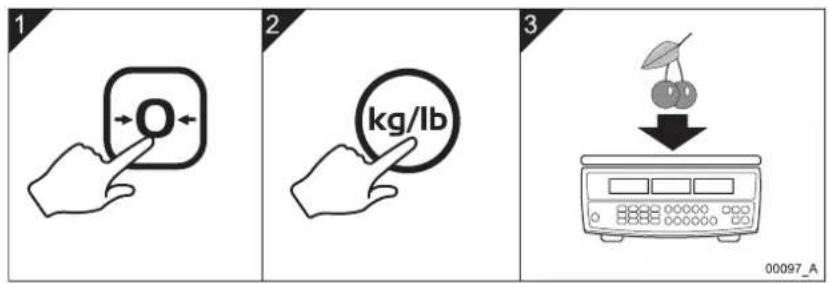

4.8 Multiplication d'un prix unitaire .... 31

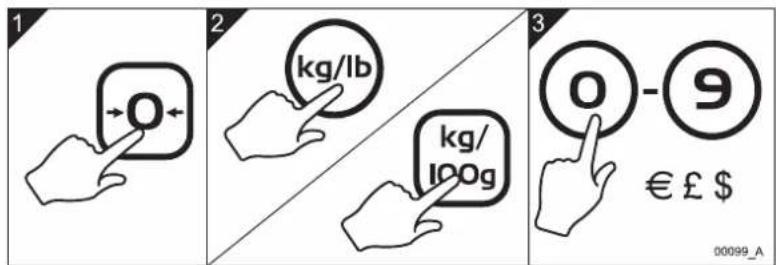

4.9 Programmation des PLU directs 32
4.10 Pesage avec les PLU indirects 33

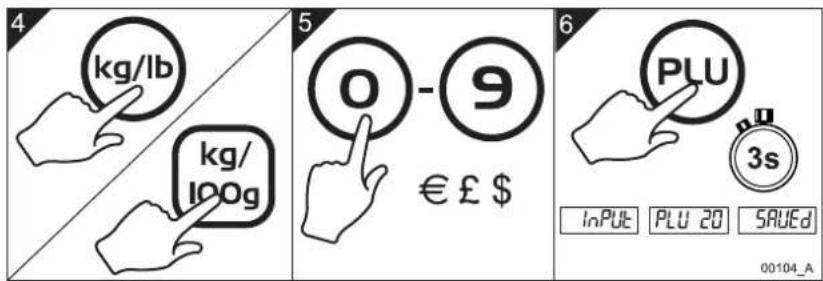

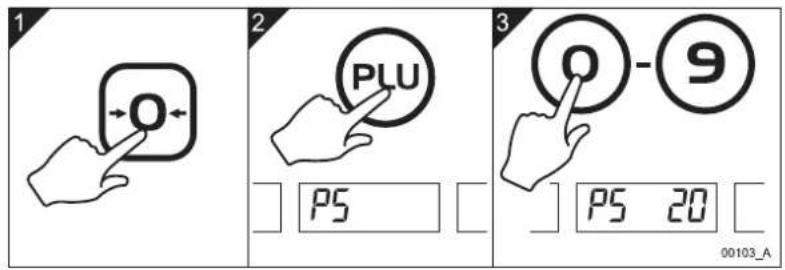

4.11 Programmation des PLU indirects .....34

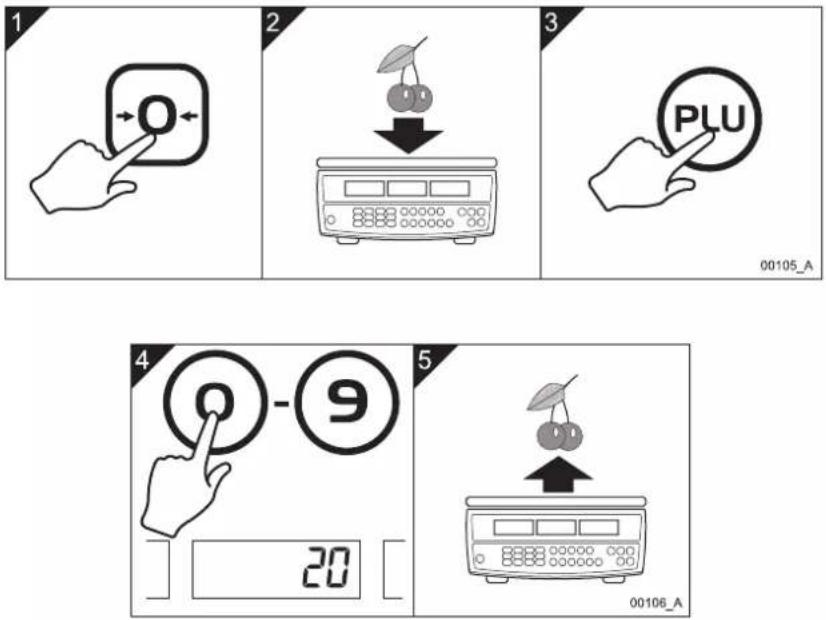

4.12 Pesage avec les PLU indirects .....35

5. Codes d'erreur

37

2 FX 50 Guide d'utilisation

Merci d'avoir choisi ce produit Avery Berkel.

Veuillez lire les instructions de sécurité et le guide d'utilisation avant d'utiliser ce produit.

Veuillez lire toutes les sections de ce document précédés des symboles Danger, Attention et Prudence.

ATTENTION! Ceci est un symbole d'avertissement. Les avertissements signifient que le non respect d'usages et de procédures précis peuvent avoir des conséquences sérieuses comme des blessures corporelles ou l'endommagement ou la perte des données.

DANGER! Ceci est un symbole de danger. Danger signifie que le non respect d'usages ou de procédures spécifiques posent un risque d'électrocution pouvant entraîner des blessures corporelles ou la mort.

PRUDENCE! Ceci est un symbole de prudence. Les symboles de prudences fournissent des informations sur des procédures qui en cas de non respect peuvent entraîner l'endommagement de l'appareil et la perte de données.

REMARQUE : Ceci est un symbole de remarque. Les remarques fournissent des informations supplémentaires et importantes, des astuces et des conseils vous aidant à tirer le meilleur parti de votre produit.

ATTENTION : Les équipements susceptibles d'être branchés doivent être installés près d'une prise de courant facilement accessible. L'alimentation électrique au niveau de la prise de courant doit procurer une protection adéquate contre les surintensités au grade approprié.

ATTENTION : En cas de doute, demandez conseil auprès d'un électricien qualifié.

1.2 Précautions d'utilisation de la balance en toute sécurité

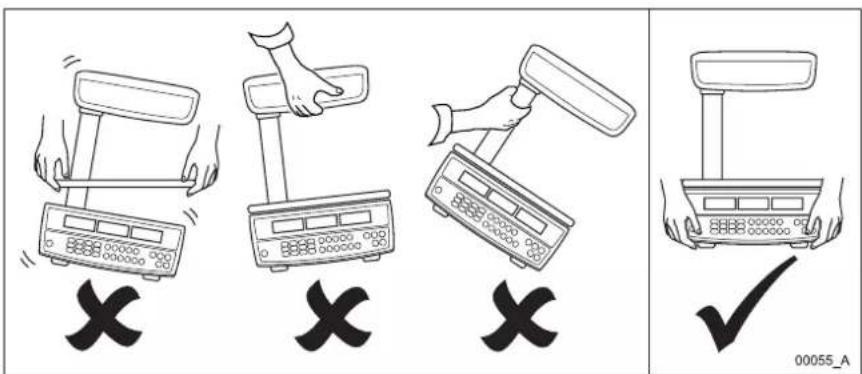

Fig 1-1. Soulèvement correct de la balance

Français

FX 50 Guide d'utilisation 5

Fig 1-2. Précautions d'utilisation de la balance

6 FX 50 Guide d'utilisation

PRUDENCE : Ne pas utiliser de détergents, de solvants ou d'éponges abrasives ou de produits alcalins, tels que la soude ménagère, pour nettoyer l'extérieur de la balance.

Pour nettoyer l'extérieur de la balance, essuyez-la à l'aide d'un chiffon propre humidifié à l'eau contenant une petite quantité de détergent doux ou de liquide vaisselle non parfumé.

Français

FX 50 Guide d'utilisation 7

2. Éléments principaux, clavier et écran

2.1 Éléments principaux

Français

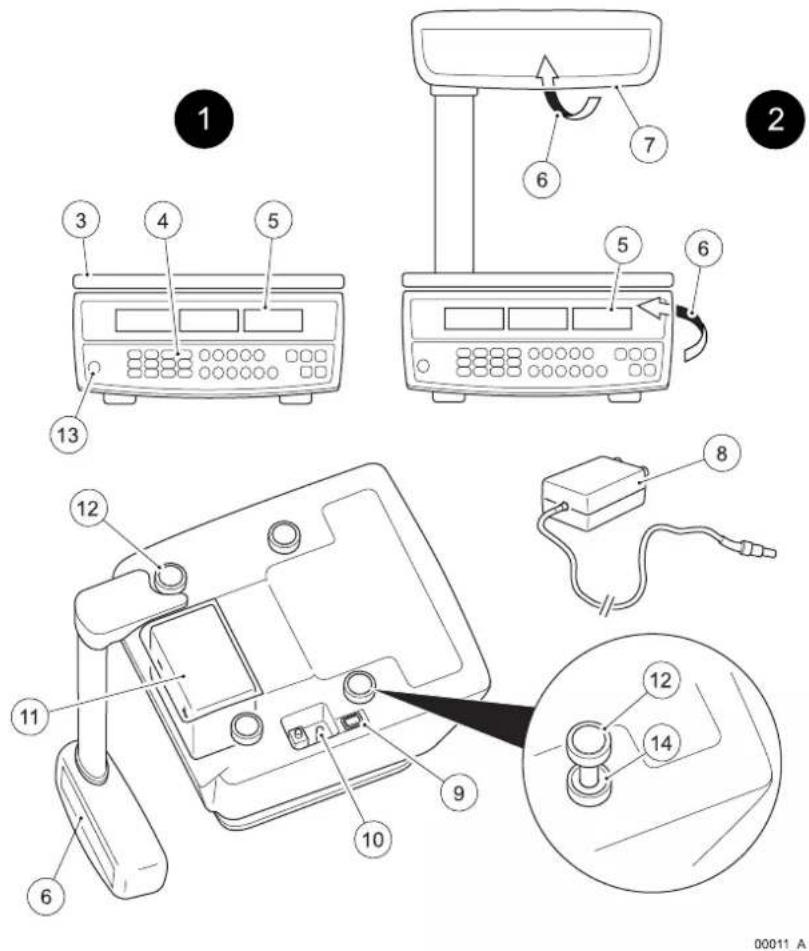

Fig 2-1. Éléments principaux des versions monobloc ou avec colonne de la FX 50

1. Éléments principaux, clavier et écran

Numéro d'élément	Pièce	Numéro d'élément	Pièce
1 Version monobloc 8 Sortie secteur
2 Version sur colonne 9 Interrupteur Marche /Arrêt
3 Plateau en acier inoxydable	10 Prise secteur
4 Clavier 11 Batterie rechargeable
5 Écran vendeur 12 Pieds réglables
6 Écran client 13 Bulle de mise à niveau
7 Colonne 14 Contre écrou pour les			pieds réglables

2.2 Claviers

Avery Berkel PLU9 PLU10 PLU11 PLU12 PLU5 PLU6 PLU7 PLU8 PLU1 PLU2 PLU3 PLU4 1 2 8 4 5 X2 Save -T- PLU 0 I 2 3 4 X4 C -O- 11 10 9 7 6 Avery Berkel PLU9 PLU10 PLU11 PLU12 PLU5 PLU6 PLU7 PLU8 PLU1 PLU2 PLU3 PLU4 5 6 7 8 9 kg/lb PLU 0 I 2 3 4 kg/ IOOg F -T- C -O- 00012_A

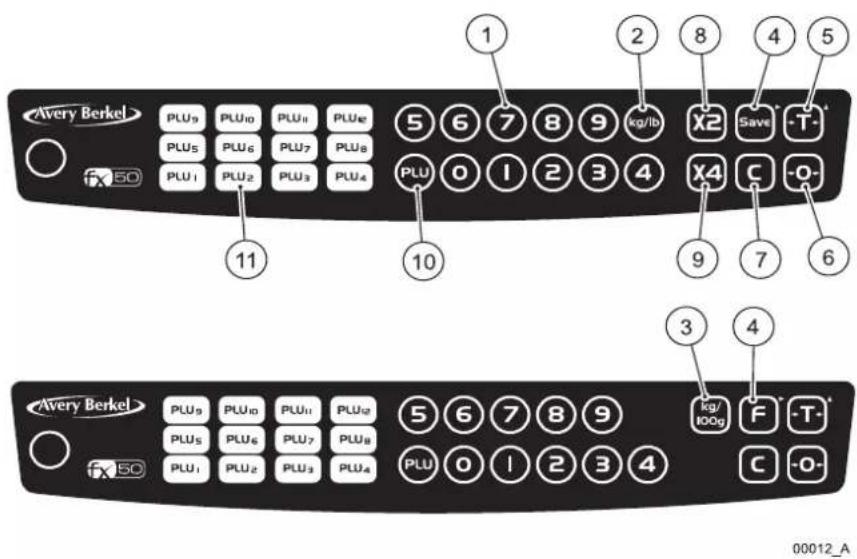

Fig 2-2. Clavier États Unis et Canada (dessus) et clavier Europe et Reste du monde (dessous)

Français

2. Éléments principaux, clavier et écran

N° Touche	Nom de la touche	Appuyez sur cette touche pour...
1 Touches	numériques	Saisir les prix unitaires individuels, les prix unitaires des PLU directs et indirects et les tares connues ou proportionnelles.
2 Touche d'unités	de poids (option États Unis et Canada)	Basculer entre kilogrammes et livres. Une flèche ▼ apparaît sur l'écran au dessus des unités sélectionnées.
3 Touche de[78wz]	sélection de la base de prix (Option GB, Europe & Reste du monde)	Basculer entre le prix au kilo et le prix au 100 grammes. Une flèche ▼ apparaît sur l'écran au dessus de la base de prix sélectionnée.
4 Touche Fix (GB,	Europe & Reste du monde) ou touche de sauvegarde (États Unis et Canada)Aussi touche de déplacement dans le menu (▶)	Fixer ou sauvegarder un poids ou un prix que vous avez saisi jusqu'à ce que vous l'annuliez. Vous pouvez aussi appuyer sur cette touche (▶) pour défiler à travers les options du menu.
5 Touche tare	Aussi touche de sélection d'option du menu (▲)	Saisir et effacer les tares telles que les récipients et papiers ou cartons d'emballages. La balance soustrait la tare des produits emballés pour les peser. Cette touche (▲) sert également à sélectionner les options du menu.
6 Touche zéro Mettre	mettre la balance à zéro	manuellementet remettre l'affichage du prix unitaire et du poids total à zéro.

2.2 Claviers

N° Touche		Nom de la touche	Appuyez sur cette touche pour...
7 Touche		d'effacement	Effacer les erreurs de saisies et les erreurs.
8 Touche multiplier		par 2 (États Unis et Canada uniquement)	Multiplier le prix total par deux.
9 Touche multiplier		par 4 (États Unis et Canada uniquement)	Multiplier le prix total par quatre.
10 Touche de PLU		indirect	Rappeler et configurer des prix pour un maximum de 38 touches de PLU (données de recherche d'un prix) indirects.
11 Touches directes		de PLU	Rappeler et configurer des prix pour un maximum de 12 touches de PLU (données de recherche d'un prix) directs.

2. Éléments principaux, clavier et écran

Capacity 85 kg x 0.005 kg / 30 lb / 0.01 lb Unit Price $ Total Price $ NET ~ -Q- kg lb Save 6 5 11 10 9 7 6 4 00026_A

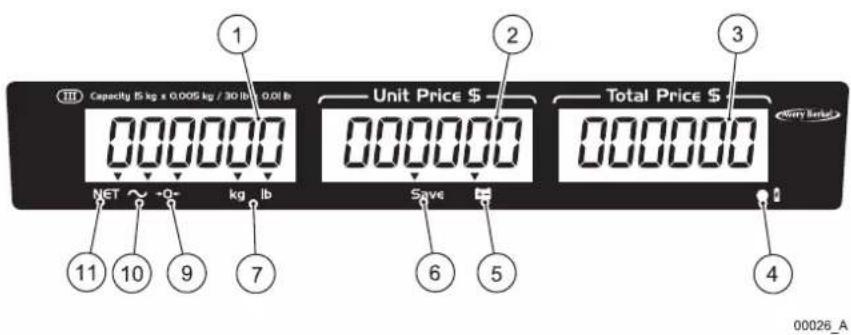

Fig 2-3. Écran États-Unis et Canada

kg Max 5 kg Min 100 g €=5 g III NET ~ -0- £/ 100 g kg £ 8 6 £ 00027_A

Fig 2-4. Écran GB

kg Max 15 kg Min 100 g E=5 g NET ~ +0- €/ 100 g/kg F € 8 00028_A

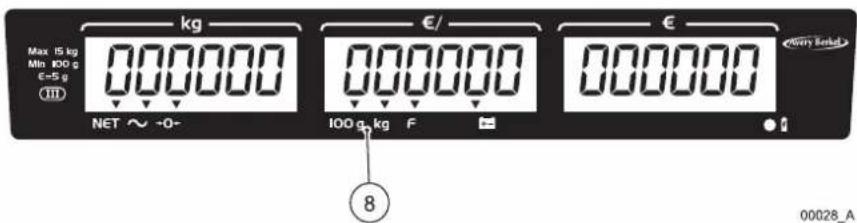

Fig 2-5. Écran Europe et Reste du monde

14 FX 50 Guide d'utilisation

Numéro d'élément	Nom et symbole Fonction
1 Affichage du poids		Indique le poids brut ou net de l'article.
2 Affichage du prix unitaire		Indique le prix unitaire de l'article.
3 Affichage du prix total		Indique le prix total de l'article.
4	○ Indicateur de chargement de la batterie	Un voyant rouge indique que la batterie est en cours de chargement.Un voyant vert indique que la batterie est chargée.
5	Indicateur de batterie faible	Un voyant s'allume pour indiquer que la charge de la batterie est faible. Vous devez la recharger immédiatement.
6	F / Save Indicateur Fix ou de sauvegarde	Une flèche ▼ indique que vous avez appuyé sur la touche avant toute manipulation pour empêcher que l'affichage du poids et du prix unitaire ne s'effacent automatiquement.
7 Indicateur des unités de poids		Une flèche ▼ indique que vous avez sélectionné soit kilogrammes soit livres comme unité de poids (versions États Unis et Canada uniquement).
8 Indicateur de sélection de la base de prix		Une flèche ▼ indique que vous avez sélectionné soit le prix aux 100 grammes ou le prix au kilogramme (version GB/Europe/Reste du monde uniquement).REMARQUE : La version australienne ne pèse qu'en kilogrammes.
9	-O- Indicateur de zéro	Une flèche ▼indique que la balance est au zéro brut (il n'y a pas de tare). La flèche au dessus de NET et -0- indique que la balance est au zéro net (inclut une tare).

1. Éléments principaux, clavier et écran

Numéro d'élément	Nom et symbole Fonction
10	Indicateur de stabilité	Une flèche indique que le poids de l'article est stable.
11	NET Indicateur de poids net	Une flèche indique que la tare est configurée et que le poids affiché est un poids net (le poids affiché exclut la tare).

3.1 Assemblage de la version avec colonne

3. Installation de la balance

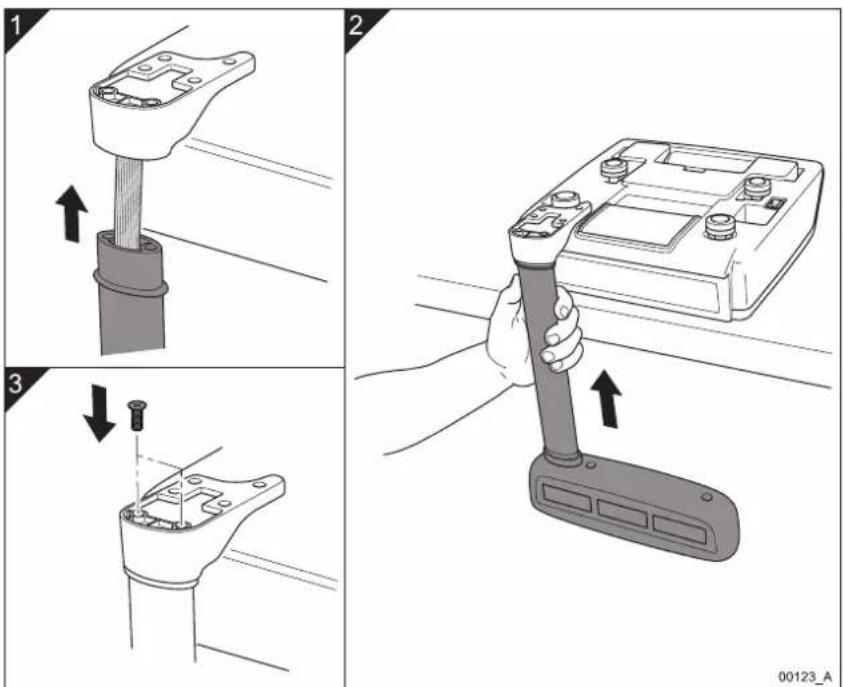

3.1 Assemblage de la version avec colonne

Français
Fig 3-1. Assemblage et installation de la version avec colonne

FX 50 Guide d'utilisation 17

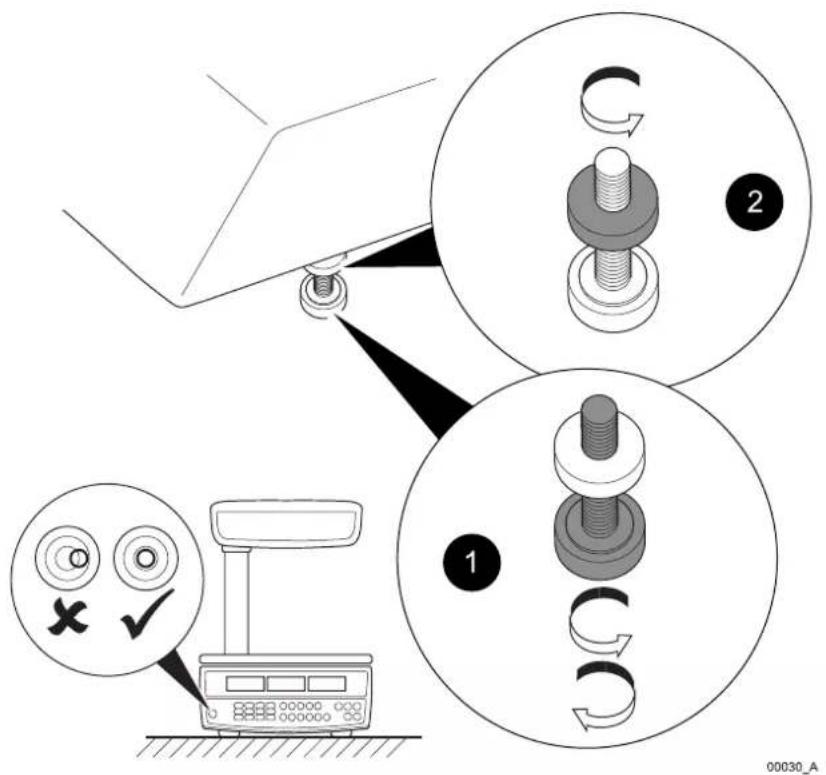

3.2 Mise à niveau de la balance

Fig 3-2. Mise à niveau de la balance

18 FX 50 Guide d'utilisation

3.3 Chargement de la batterie

Vous pouvez mettre sous tension et utiliser la balance en vous servant :

• de l'alimentation secteur avec l'adaptateur secteur (lorsque la batterie rechargeable est installée); ou
• d'une batterie rechargeable située à l'intérieur de la balance.

Lorsque vous connectez la balance à l'alimentation secteur avec l'adaptateur secteur, le voyant de chargement de la batterie s'allume pour indiquer que la balance est sous tension et que la batterie est en cours de chargement.

• Voyant de chargement de batterie rouge = la batterie doit être rechargée.
• Voyant de chargement de batterie vert = la batterie est chargée.

Vous devez complètement charger la batterie avant d'utiliser la balance pour la première fois.

Si vous n'utilisez pas la balance pendant une longue période de temps, vous devez charger la batterie tous les trois ou six mois pour entretenir sa capacité.

3.4 Changement du mode de rétro éclairage de l'affichage

Il existe trois modes de rétro éclairage des écrans vendeurs et clients :

• ON = toujours éclairé
• OFF = toujours éteint
- AUTO = le rétro éclairage s'allume quand vous commencez à utiliser la balance.

Pour changer le mode de rétro éclairage de l'écran suivez les étapes ci-dessous :

1. Appuyez sur l'interrupteur de Marche pour allumer la balance. La balance émet un premier signal sonore.
2. Appuyez et maintenez la touche enfoncée lorsque vous entendez le second signal sonore et que l'affichage s'allume.
3. Appuyez sur la touche pour défiler parmi les modes de rétro éclairage (ON, OFF et AUTO) affichés dans l'écran de prix total.

REMARQUE : Pour annuler le changement du mode de rétro éclairage et revenir à la pesée appuyez sur la touche Ⓔ-0-

1. Appuyez sur la touche pour sauvegarder le mode de rétro éclairage de votre choix et revenir au pesage.

REMARQUE : Si le rétro éclairage est sur ON en permanence ou sur AUTO, la durée de vie de votre batterie s'en retrouve diminuée entre chaque charge.

3.5 Configuration du mode d'arrêt automatique

Vous pouvez régler le mode d'arrêt automatique de manière à ce que la balance reste constamment allumée ou à ce qu'elle s'éteigne après une durée d'inactivité prédéterminée de 1, 5 ou 30 minutes.

Suivez les étapes ci-dessous pour configurer le mode d'arrêt automatique :

1. Appuyez sur l'interrupteur de Marche pour allumer la balance.
2. Lorsque la balance passe par sa routine de vérification (lorsque tous les chiffres des trois écrans de la balance défilent de zéro à 9), appuyez sur la touche .L'écran de prix total affiche le mode actuel d'arrêt automatique.

3. Appuyez sur la touche pour défiler parmi les modes d'arrêt automatique :

4. 0 = La balance ne s'éteint jamais (le mode d'arrêt automatique est désactivé).

5. 1 = La balance s'éteint après 1 minute d'inactivité.

6. 5 = La balance s'éteint après 5 minutes d'inactivité.
   • 30 = La balance s'éteint après 30 minutes d'inactivité.

7. Appuyez sur la touche pour sauvegarder le mode d'arrêt automatique de votre choix et revenir au pesage.

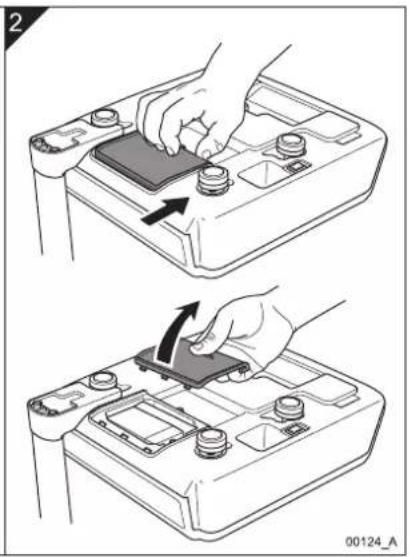

3.6 Remplacement de la batterie

1

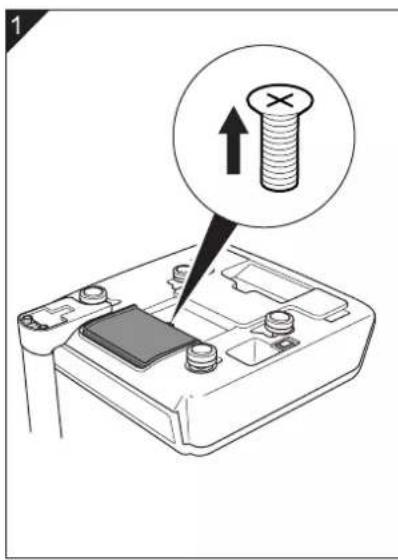

Fig 3-3. Remplacement de la batterie
Français

Fig 3-4. Remplacement de la batterie (suite)

22 FX 50 Guide d'utilisation

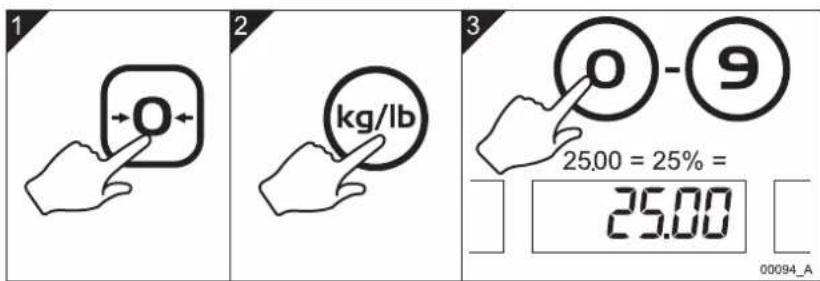

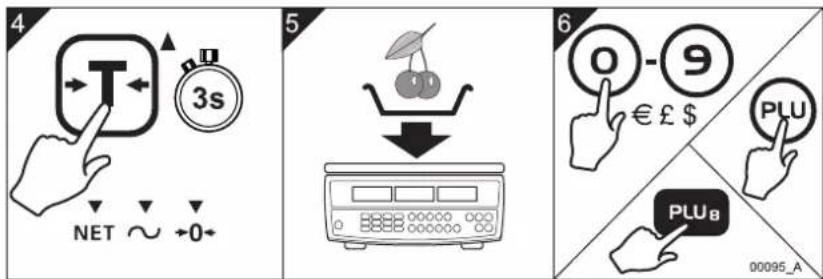

4. Fonctionnement de la balance

4.1 Légende des symboles utilisés

Symbole Signification
	Appuyer sur l'interrupteurMarche/Arrêt situé sous la balance pour allumer ou éteindre la balance.
	Appuyer sur la touche de sélection de la base de prix pour sélectionner la base de prix de l'article à peser.REMARQUE : Cette touche ne s'applique qu'aux versions GB, Europe et Reste du mondeREMARQUE : La version australienne ne pèse qu'en kilogrammes.
	Appuyer sur la touche des unités de poids pour sélectionner l'unité de poids de l'article à peser.REMARQUE : Cette touche ne s'applique qu'aux versions États Unis et Canada.
	Mettre un article sans récipient ou emballage sur le plateau ↓. Retirer l'article ↑.
	Mettre un récipient ou emballage vide (ou autre type d'objet à tarer) sur le plateau ↓. Retirer le récipient ↑.
	Mettre l'article dans un récipient ou emballage (ou autre type d'objet à tarer) sur le plateau ↓. Retirer l'article et le récipient ↑.

1. Fonctionnement de la balance

Symbole Signification
	Mettre des articles de même prix unitaire sur le plateau ↓, comme des bonbons. Retirer les articles ↑.
	Ne pas mettre d'articles sur le plateau.
	Selon le mode de fonctionnement de la balance, appuyer sur les touches numériques du clavier soit pour saisir le prix unitaire d'un article soit pour saisir les prix unitaires de PLU directs et indirects, les tares connues et les tares proportionnelles.
	Si nécessaire, lorsqu'il n'y a aucun article sur le plateau, appuyer sur la touche zéro de la balance.
	Effacer le prix unitaire saisi.
	Multiplier le prix net total de l'article pesé par la balance par 2 ou 4.REMARQUE : Ces touches ne s'appliquent qu'aux versions États Unis et Canada.
	Sélectionner une touche de PLU direct.
	Sélectionner la touche de PLU indirect.

4.2 Mise sous tension et configuration de la balance

Symbole Signification
	Répéter les étapes numérotées.

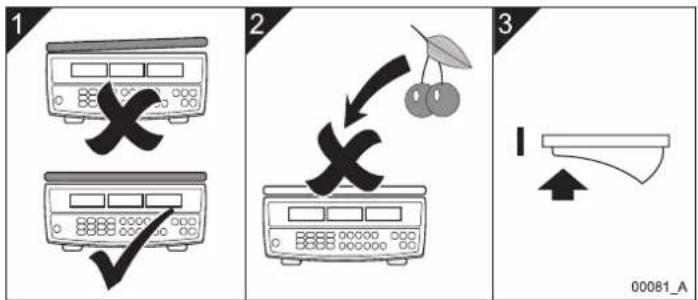

4.2 Mise sous tension et configuration de la balance

Pour allumer et configurer la balance de façon à ce qu'elle soit prête à utiliser, veuillez effectuer les étapes suivantes :

1 2 3 00081_A

Français


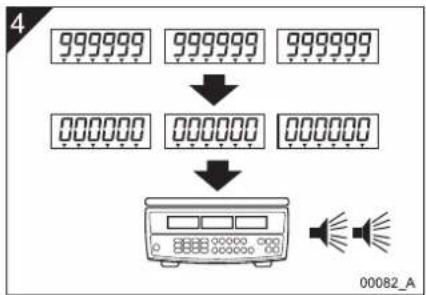

Fig 4-1. Mise sous tension et configuration de la balance

FX 50 Guide d'utilisation 25

FX 50 Guide d'utilisation 25

4. Fonctionnement de la balance

4.3 Pesage d'articles individuels

Suivez ces étapes pour peser des articles ayant des poids et prix unitaires différents :

1 2 3 00083_A

4 0 - 9 € £ $ 5 00085_A

Fig 4-2. Pesage d'articles individuels

26 FX 50 Guide d'utilisation

4.4 Pesage d'articles ayant le même prix unitaire

Vous pouvez peser le même type d'articles ou des articles différents ayant le même prix unitaire sans avoir à constamment saisir le prix unitaire au clavier. Pour ce faire, vous saisissez et sauvegardez le prix unitaire dans la balance jusqu'à ce que vous décidiez de modifier ou d'annuler le prix.

Pour peser des articles ayant le même prix unitaire, suivez les étapes ci-dessous :

1 2 3 00085_A

4 0 - 9 € £ $ 5 6 00086_A

7 5-6 8 F Save 00087_A

Fig 4-3. Pesage d'articles ayant le même prix unitaire
Français

FX 50 Guide d'utilisation 27

4. Fonctionnement de la balance

REMARQUE : Vous pouvez modifier le prix unitaire mémorisé par la balance. Pour ce faire, saisissez à nouveau le prix. La balance mémorise le nouveau poids unitaire jusqu'à ce que vous appuyiez sur la touche pour l'annuler.

4.5 Pesage avec des tares connues

REMARQUE : Cette fonction ne s'applique qu'aux versions États Unis et Canada.

Si vous connaissez le poids d'un article, tel qu'une barquette ou un emballage que vous utilisez pour contenir ou emballer les articles sur la balance et que vous voulez vous en servir de tare, vous pouvez saisir la tare manuellement. La balance soustrait la tare de l'article au poids brut total et affiche le poids net et le prix total de l'article.

REMARQUE : Lorsque vous avez saisi une tare, la balance affiche un nombre négatif dans l'écran de poids pour représenter la tare.

REMARQUE : A l'étape 6 vous pouvez saisir manuellement le prix unitaire de l'article ou rappeler le prix de l'article avec un PLU direct ou indirect. Voir sections 4.9 - 4.12 pour plus de renseignements sur les PLU.

4.5 Pesage avec des tares connues

Pour saisir une tare connue puis peser un article ayant la même tare, suivez les étapes ci-dessous :

Fig 4-4. Pesage avec des tares connues

4. Fonctionnement de la balance

4.6 Pesage avec des tares inconnues

Vous pouvez peser des articles tels que des récipients ou des emballages à utiliser pour contenir ou emballer des articles sur la balance et sauvegarder leurs tares avant de peser les articles. Cela s'utilise lorsque vous mettez des articles sur la balance dans un récipient. La balance soustrait la tare du poids brut total et affiche le poids net et le prix total des articles.

REMARQUE : A l'étape 6 vous pouvez saisir manuellement le prix unitaire de l'article ou rappeler le prix de l'article avec un PLU direct ou indirect. Voir sections 4.9 - 4.12 pour plus de renseignements sur les PLU.

Suivez les étapes ci-dessous pour peser et sauvegarder une tare inconnue :

1 2 kg/lb kg/ 100g 3 0.550 NET ∼ +0+ 00091_A

4 T 0.000 NET ~ +0+ 5 CHERRY ↓ ON € £ $ PLU PLUB 00092_A

Fig 4-5. Pesage avec des tares inconnues

30 FX 50 Guide d'utilisation

4.7 Utilisation des tares proportionnelles

7 -0.550 NET ~ +0+

8 T 0.000 NET ~ +0+ 00093_A

Fig 4-6. Pesage avec des tares inconnues (suite)

4.7 Utilisation des tares proportionnelles

REMARQUE : Cette fonction ne s'applique qu'aux versions États Unis et Canada.

Vous pouvez saisir la tare d'articles tels que les récipients en tant qu'un pourcentage du poids brut total de l'article et de la tare. Par exemple, vous pouvez saisir une tare proportionnelle de 25% si le poids brut total des articles que vous souhaitez inclut une tare de 25% du poids brut pour emballer l'article.

REMARQUE : A l'étape 6 vous pouvez saisir manuellement le prix unitaire de l'article ou rappeler le prix de l'article avec un PLU direct ou indirect. Voir sections 4.9 - 4.12 pour plus de renseignements sur les PLU.

4. Fonctionnement de la balance

Pour saisir un exemple de tare proportionnelle de 25%, suivez les étapes ci-dessous :

1 2 3 25,00 = 25% = 25.00 00094_A

4 3s NET ~ 0- 5 6 0 - 9 € £ $ PLU PLUB 00095_A

7 00096_A

Fig 4-7. Utilisation des tares proportionnelles

32 FX 50 Guide d'utilisation

4.8 Multiplication d'un prix unitaire

4.8 Multiplication d'un prix unitaire

REMARQUE : Cette fonction ne s'applique qu'aux versions États Unis et Canada.

Vous pouvez peser les articles, saisir un prix unitaire puis multiplier le prix total saisi par deux ou par quatre. Vous effectuez ceci pour multiplier le prix total d'articles dont le prix est déterminé en division de livres comme le quart de livre ou la demi livre.

REMARQUE : A l'étape 6 vous pouvez saisir manuellement le prix unitaire de l'article ou rappeler le prix de l'article avec un PLU direct ou indirect. Voir sections 4.9 - 4.12 pour plus de renseignements sur les PLU.

Pour multiplier un prix unitaire que vous avez saisi par deux ou quatre, suivez les étapes ci-dessous :

1 2 3 00097_A

Français

4 0 - 9 € £ $ PLU PLU_B 5 X2 X4 6 00098_A

Fig 4-8. Multiplication d'un prix unitaire

FX 50 Guide d'utilisation 33

4. Fonctionnement de la balance

4.9 Programmation des PLU directs

REMARQUE : Vous pouvez appuyer sur la touche de PLU direct PLU1 - PLU2 pour rappeler les unités de poids et les prix d'articles particuliers après avoir sauvegardé ces informations dans la mémoire de la balance.

Vous pouvez attribuer des unités de poids ( ou la base de prix pour les versions GB, Europe et Reste du monde) ayants des prix unitaires différents aux douze touches de PLU directs du clavier. Cela vous permet de rappeler et utiliser un prix unitaire que vous avez mémorisé préalablement dans la mémoire de la balance et attribué à une touche de PLU direct. Vous pouvez ainsi peser rapidement des articles qui vendent beaucoup sans avoir besoin de saisir les prix unitaires de ces articles chaque fois que vous les pesez.

Par exemple, pour mémoriser les unités de poids (ou la base de prix) avec un prix sur le PLU direct numéro 8, suivez les étapes ci-dessous :

1 2 3 0 - 9 € £ $ 00099_A

4 PLU8 3s PLU 8 SRAEdd 00100_A

Fig 4-9. Programmation des PLU directs

REMARQUE : 38 PLU indirects sont également disponibles. Voir sections 4.11 et 4.12.

34 FX 50 Guide d'utilisation

4.10 Pesage avec les PLU indirects

Lorsque vous avez programmé les prix unitaires sur les touches de PLU direct vous pouvez peser les articles plus rapidement en rappelant les prix unitaires que vous avez programmés à l'aide des touche de PLU directs telles que PLU.

Par exemple, pour peser un article avec le PLU direct numéro 8, suivez les étapes ci-dessous :

REMARQUE : Vous avez le choix entre deux méthodes pour peser les articles avec les PLU directs. Vous pouvez placer l'article sur la balance puis appuyer sur la touche de PLU direct ou vous pouvez appuyer sur la touche de PLU direct puis mettre l'article sur la balance. (voir étapes 2 & 3 ci-dessous).

1

2

3 PLU₈ 00101_A

Français

2 PLU8

3

4 00102_A

Fig 4-10. Pesage avec les PLU directs

FX 50 Guide d'utilisation 35

4. Fonctionnement de la balance

4.11 Programmation des PLU indirects

REMARQUE : Les PLU indirects fonctionnent de la même manière que les PLU direct, sauf que pour rappeler un PLU indirect, il faut appuyer sur la touche puis saisir le numéro de PLU indirect.

Vous pouvez attribuer des unités de poids (ou le base de prix pour les versions GB, Europe et Reste du monde) ayant des prix unitaire différents au 38 touches de PLU indirect allant de 13 à 50. Cela vous permet de rappeler et utiliser un prix unitaire que vous avez mémorisé préalablement dans la mémoire de la balance. Vous pouvez ainsi peser rapidement des articles qui vendent beaucoup sans avoir besoin de saisir les prix unitaires de ces articles chaque fois que vous les pesez.

Par exemple, pour mémoriser les unités de poids (ou la base de prix) avec un prix sur le PLU direct numéro 20 suivez les étapes ci-dessous :

1 2 3 PLU 0 - 9 PS PS 20 00103_A

4 kg/lb kg/ 100g 5 0 - 9 € £ $ 6 PLU 3s InPUT PLU 20 SAVED 00104_A

Fig 4-11. Programmation des PLU indirects

4.12 Pesage avec les PLU indirects

Lorsque vous avez programmé les prix sur les touches de PLU indirects vous pouvez peser les articles plus rapidement en rappelant le prix que vous avez programmé sur un PLU indirect.

Par exemple, pour peser un article avec le PLU direct numéro 20, suivez les étapes ci-dessous :

Fig 4-12. Pesage avec les PLU indirects

Français

FX 50 Guide d'utilisation 37

Si des messages d'erreurs apparaissent sans arrêt sur l'écran de la balance :

1. Retirez la batterie pour déconnecter la balance de l'alimentation électrique.
2. Réinstallez la batterie pour reconnecter l'alimentation électrique.

Code d'erreur	Problème Résolution
Err 4 Le zéro	initial ou la touche zéro tente de mettre la charge à zéro qui est supérieure à 4% de la capacité maximum de la balance.	Retirez le poids du plateau puis allumez la balance. Appuyez sur Zéro pour remettre la balance à zéro. Si cela ne rectifie pas le problème, la balance doit être calibrée ou révisée.
Err 5 Erreur	de clavier. Il y a un court circuit dans le clavier. Il doit être remplacé. Veuillez contacter votre distributeur Avery Berkel.
Err 6 Erreur	de convertisseur A/D.	La balance doit être calibrée ou révisée. Veuillez contacter votre distributeur Avery Berkel.

Français

République d'Irlande

Avery Weigh-Tronix

Metrology House

Le document contient seulement un guide général du produit et il ne fait pas partie du contrat sauf accord spécifique écrit avec Avery Berkel Limited dans chaque cas sur le récépissé de commande. Les informations contenues dans ce document sont non-contractuelles et peuvent être modifiées sans notification préalable. Avery Weight-Tronix is a trading name of Avery Berkel Limited.
