Type de produit	Ballon préparateur d'eau chaude sanitaire (ECS) à accumulation vertical
Marque	Kospel
Modèle	SE-300
Capacité nominale	300 litres
Pression nominale	0,6 MPa (6 bars)
Température nominale maximale	80 °C
Poids à vide	71 kg
Dimensions (H x D)	Hauteur totale environ 1615 mm, diamètre environ 600 mm
Matériau de la cuve	Acier revêtu d'émail vitrifié
Isolation thermique	Oui, mousse isolante
Protection contre la corrosion	Anode en magnésium (code service 01448 ou 01450)
Raccordements	Eau froide ZW, eau chaude CW, circulation C (tous en 3/4")
Orifice pour thermoplongeur	Oui, bouchon 1" 1/2 (profondeur max. 550 mm)
Installation	Verticale, sur trois pieds réglables, dans un local hors gel
Soupape de sécurité	Obligatoire, 6 bars, montée sur l'arrivée d'eau froide
Entretien régulier	Vérification de la soupape tous les 15 jours, contrôle annuel de l'anode, remplacement tous les 18 mois, détartrage périodique
Utilisation	Stockage et préparation d'eau chaude sanitaire (avec résistance électrique optionnelle)
Garantie	Respect des consignes d'installation et d'utilisation requise

FOIRE AUX QUESTIONS - SE-300 KOSPEL

Comment installer correctement le ballon SE-300 ?

Installez le ballon en position verticale sur ses trois pieds réglables, dans un local hors gel. Raccordez l'arrivée d'eau froide avec une soupape de sécurité (6 bars) sans vanne d'arrêt entre les deux. Suivez le schéma de raccordement fourni.

Quelle est la température maximale de l'eau ?

La température nominale maximale est de 80 °C. Ne pas dépasser cette valeur pour éviter tout risque.

Comment entretenir l'anode en magnésium ?

Il faut contrôler l'état de l'anode une fois par an et la remplacer tous les 18 mois. Pour remplacer, vidangez le ballon, dévissez l'ancienne anode et vissez la neuve.

Que faire en cas de fuite d'eau du ballon ?

Fermez immédiatement les vannes d'arrêt du système de chauffage central et contactez un professionnel qualifié.

Comment détartrer le ballon SE-300 ?

Le détartrage doit être effectué par un professionnel. La fréquence dépend de la dureté de l'eau dans votre région.

Puis-je installer une résistance électrique dans le ballon ?

Oui, le ballon est prévu pour recevoir une résistance électrique avec thermostat (ex. GRW 1.4, GRW 2.0). La résistance se visse à la place du bouchon 1" 1/2, avec une longueur maximale de 550 mm.

Pourquoi la soupape de sécurité laisse-t-elle couler de l'eau ?

Un léger écoulement lors du chauffage est normal. Si l'écoulement est continu, vérifiez que la soupape fonctionne correctement. Si elle ne coule jamais, elle peut être défectueuse et doit être remplacée.

Comment vidanger le ballon ?

Fermez la vanne d'arrêt d'eau froide, ouvrez un robinet d'eau chaude et la vanne de vidange. Laissez l'eau s'écouler. Pour accéder à l'anode, retirez le couvercle supérieur et l'isolant.

Quels sont les risques si la température descend en dessous de 0 °C ?

Ne pas installer le ballon dans un local où la température peut tomber en dessous de 0 °C, car le gel endommagerait l'appareil.

Comment recycler le ballon en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Rapportez-le à un point de collecte pour déchets électroniques ou contactez votre service municipal de gestion des déchets.

MODE D'EMPLOI SE-300 KOSPEL

Le fabricant réserve le droit de faire les changements nécessaires qui ne seront pas mentionnés dans le mode d'emploi mais le caractéristique du produit sera conservé.

Le gallon préparer ECS vertical SE est conçu pour stocker de l'eau chaude sanitaire. L'élement principal du ballon préparer ECS est un cuve en tôle d'acier revêtue d'email vitrifié. L'anode est une protection supplémentaire contre la corrosion. Isolation thermique du cuve assure la détention de la chaleur de l'eau.

Le gallon préparateur ECS peut être équipé d'une résistance électrique avec un thermostat (p.ex. GRW 1.4, GRW 2.0,...). La résistance doit être visée à la place de bouchon 1 12 [7]. Maximal longueur de la résistance chauffante:

• 360mm pour le ballon préparateur ECS capacité 140, 200 litres,
• 550 mm pour le gallon préparateur ECS capacité 250 et 300 litres,
• 600 mm pour le gallon préparateur ECS capacité 400 litres.
• 670 mm pour le gallon préparateurn capacités 500

Le gallon préparer ECS peut être utilisé dans la construction de logements individuel, dans des édifices municipaux, sociaux etc., pour le stockage, et au cas du montage de la résistance électrique avec le thermostat aussi pour préparation d'eau chaude sanitaire. L'appareil est élevé pour fonctionner en position verticalie.

Les conditions pour un fonctionnement sur et fiable

• dire et suivre attentivement les instructions d'installation et d'utilisation afin d'assurer un fonctionnement performant et une durée de vie optimale de votre matériel,
• montage et utilisation du gallon préparer ECS non conforme avec cette notice n'est pas autorisé - peut provoquer un dysfonctionnement et annule la garantie,
• Lors de tous les travaux liés à l'installation, l'entretien ou la maintenance de l'appareil, les règles d'hygiene et de sécurité au travail doivent être respectées ainsi que la protection contre les explosions, la protection contre l'incendie et la protection de l'environnement conformément aux exigences et réglementations applicables dans le pays concerne.
• ne pas installer ce ballon préparateur ECS dans des zones où la température peut tomber en dessous de 0^ ,
• installation et écution de travaux d'installation d'accompagnement doivent être confiées à une entreprise spécialisée,
• ne pas dépasser la température nominale de 80^ (250l, 300l, 400l, 500l),

• ne pas dépasser la température nominale de 95^ (140l, 200l).

• Le ballon préparateur ECS doit être monté uniquement en position verticale, posé sur trois pieds régables.

• Raccorder le gallon préparateur ECS d'écs au réseau d'approvisionnement en eau.
• Les connexions doivent être réalisées en stricte conformité avec le schéma figurant dans ce manuel. Un montage non conforme avec cette notice peut cause une avarie et entrainer la perte de la garantie.
• L'appareil doit être installé de telle manière, qu'en cas de déversement d'urgence ou de fuite il n'y a pas d'inondation du local.

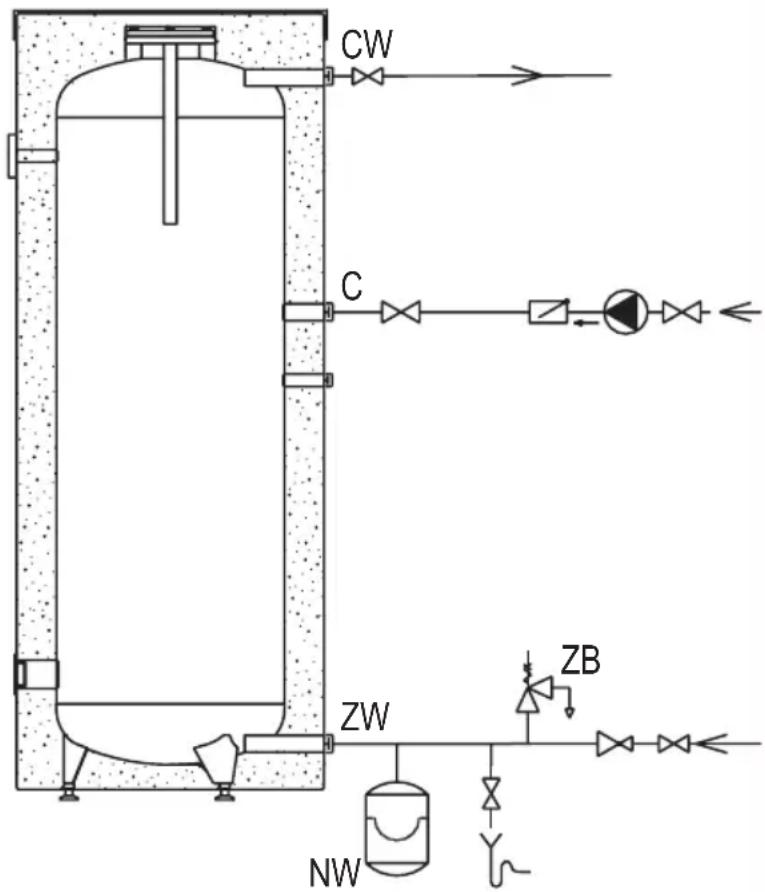

Raccordement au réseau d'approvisionnement en eau.

• Il est obligatoire de monter une soupape de sécurité sur l'arrivé d'eau froide (6 bars), la direction du début doit être la même que celle indiquée par la flèche sur la soupape.
• Entre le gallon préparateur ECS et la soupape de sécurité, il ne doit être monté enaucun cas une vanne d'arrêt ni aucun étranglement..
• Le tube de d'écoulement de la soupape de sécurité doit être installé de façon continue vers le bas, dans le local hors gel et ventilé, les écoulements d'eau doivent être visibles.
• L'installation d'une soupape de sécurité au-dessus du gallon préparer ECS permet de ne pas le vidanger lors du remplacement de la soupape.
• Si l'arrivée d'eau froide est montée avec un clapet anti-retour, il est conseillé de monter un vase d'expansion concu pour être utilisé dans l'installation d'eau sanitaire.
• A l'arrivée de l'eau froide il faut installer une vanne d'arrêt et une vanne de vidange.

Le départ d'eau chaude CW doit être raccordé à l'orifice qui est situé sur la partie haute du gallon préparateur ECS. Chaque ballon préparateur ECS est muni d'un orifice 3/4 conçu pour connecter au réseau de la circulation d'ecs C.

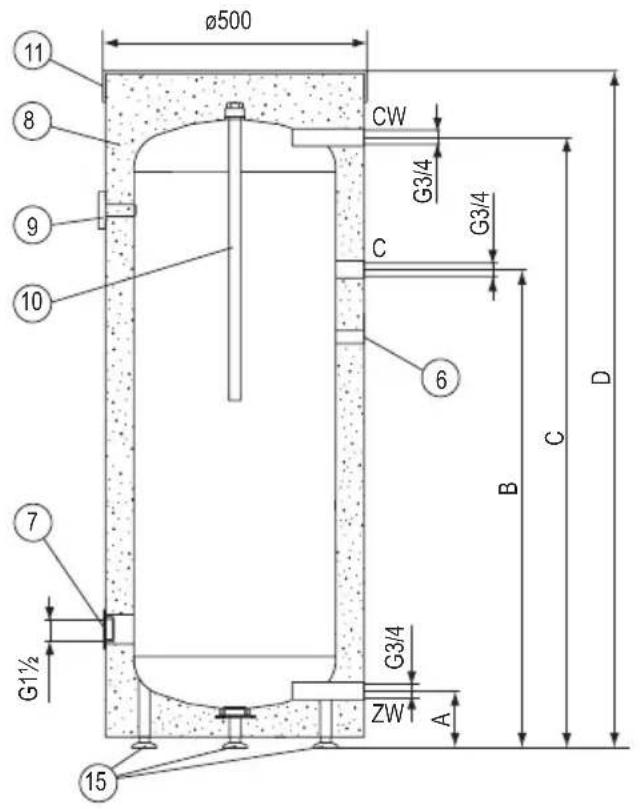

Construction du gallon préparateur ECS SE-140

[6] -doigt de gant

[7] - orifice pour thermoplongeur (bouchon 1 12 )

[8] - isolation thermique

[9] - thermomètre

[10] - anode en magnésium

[11] - couvercle haut

[15] - piesds

C - circulation

A - D - les dimensions indiquées dans le tableau „Données technique"

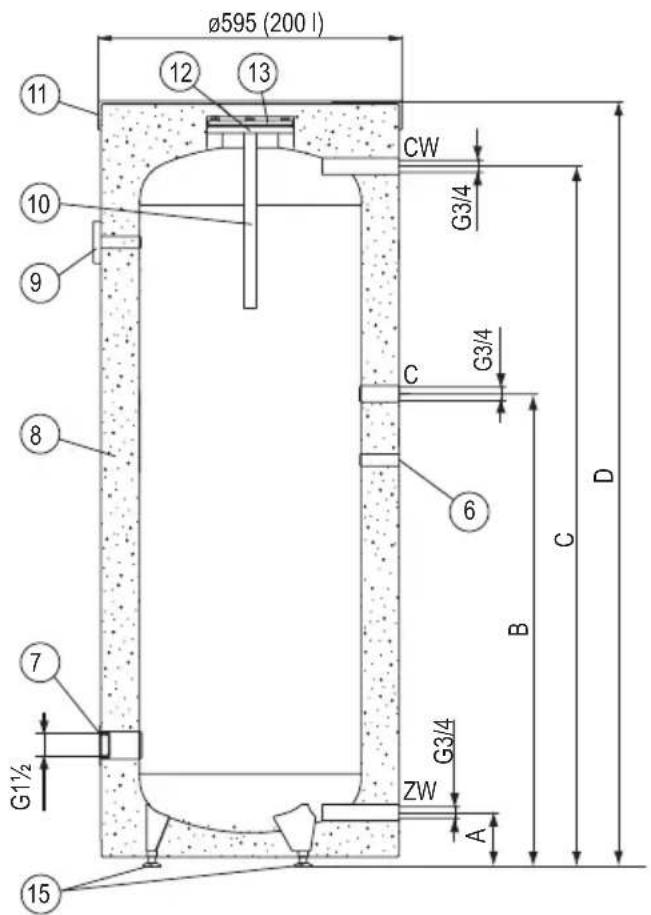

Construction du gallon préparateur ECS SE-200

[6] -doigt de gant

[7] - orifice pour thermoplongeur (bouchon 1 12 )

[8] - isolation thermique

[9] - thermomètre

[10] - anode en magnésium

[11] - couvercle haut

[12] - trappe de visite

[13] - couvercle de trappe de visite

[15] - piesds

ZW - eau froide

CW - eau chaude

C - circulation

A - D - les dimensions indiquées dans le tableau „Données technique"

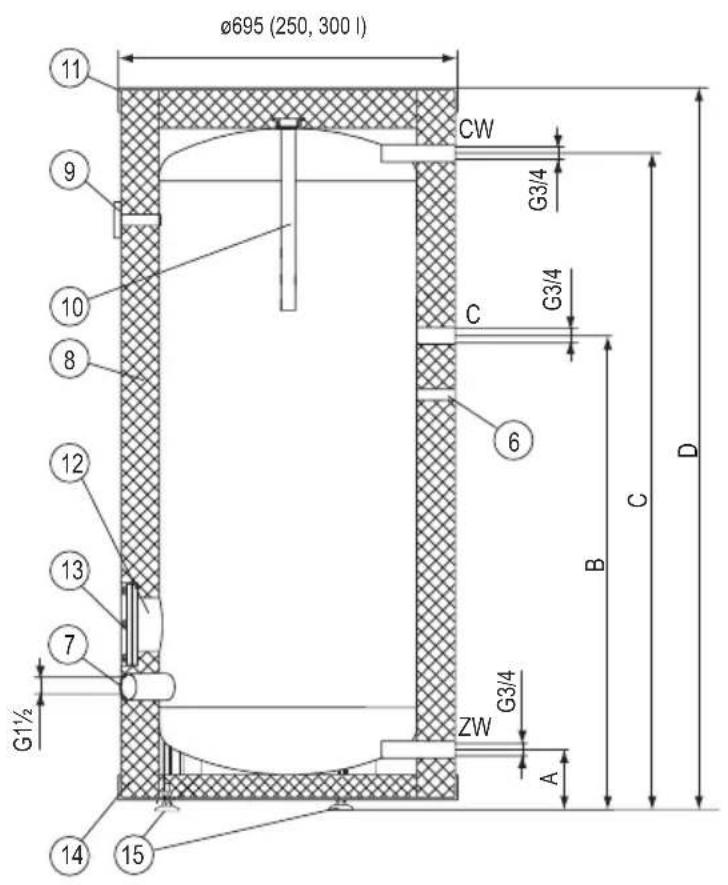

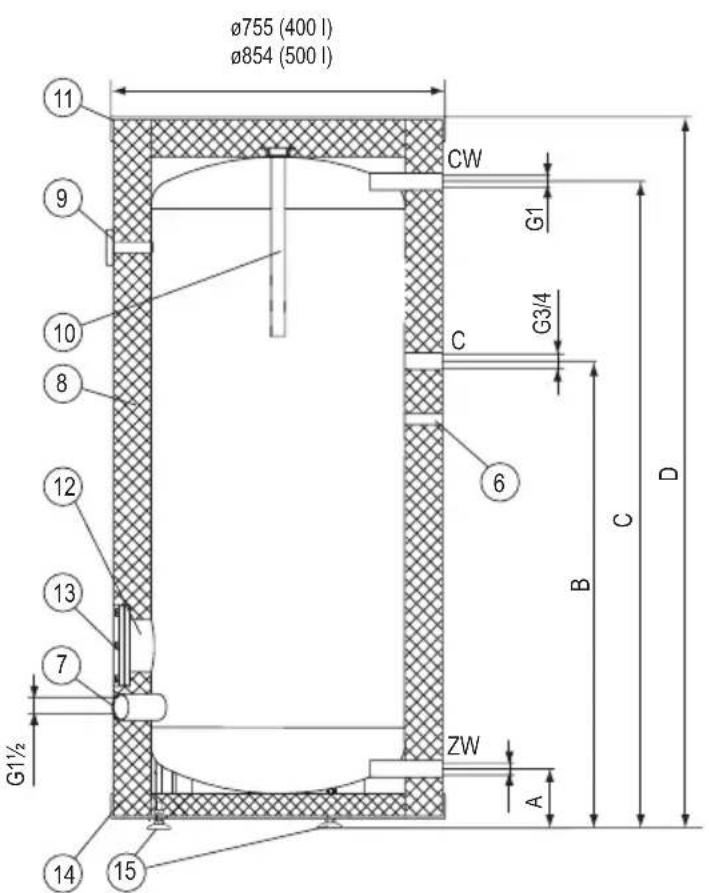

Construction du gallon préparateur ECS

SE-250, SE-300

SE-400, SE-500

[6] -doigt de gant

[7] - orifice pour thermoplongeur (bouchon 112 )

[8] -isolation thermique

[9] - thermomètre

[10] - anode en magnésium

[11] - couvercle haut

[12] - trappe de visite

[13] - couvercle de trappe de visite

[14] - couvercle bas

[15] -pieds

ZW - eau froide

CW - eau chaude

C - circulation

A-D - les dimensions indiquées dans le tableau „Données technique"

Avant de démarrer l'échangeur de chaleur, une inspection visuelle de la connexion de l'appareil et du montage correct selon les schémas doit être effectue. Toutes les connexions, y compris celles qui ont été assemblées en usine (buses de connexion du chauffage électrique, anode de magnésium, couvercle d'ouverture d'inspection), doivent être vérifiées pour l'étanchéité lors de la mise en service et re-scellées en cas de fuites Il faut replir le ballon préparateur ECS:

ouvrir la vanne d'arrivee d'eau froide,
ouvrir le robinet d'eau chaude d'un point deuisage (sortie d'eau sans bulles d'air signifie que le ballon preparateur ECS est entierement rempli d'eau),
- fermer le robinet d'eau chaude d'un point deuisage,

Vérifier le serrage des connexions. Vérifier le fonctionnement de la soupape de sécurité (conformément aux instructions du fabricant).

Exploitation

• Tous les 14 jours vérifie le fonctionnement de la soupape de sécurité, (s'il n'y a pas de l'écoulement d'eau, la soupape n'est pas efficace, leallon préparateur ECS ne doit pas être en service).
• De temps en temps enlever les dépôts de calcaire du gallon préparateur ECS. La fréquence dépend de la durée de l'eau dans la région. Cette opération doit être effectué par un professionnel.
• Une fois par an il faut contrôler l'état de l'anode en magnésium.
• Tout les 18 mois il faut absolument replacer l'anode en magnésium.
• Remplacement de l'anode [10] (tous les ballons préparateurs ECS à exception SE-200): enlever le couvercle haut [11], retirez le matelas isolant, fermer la vanne d'arrêt sur l'arrêt d'eau froide, ouvrir la vanne d'eau chaude au robinet, ouvrir la vanne de vidange, vidanger votre installation d'eau afin que vous puissiez dévisser l'anode sans cause des inondations dans le local.
• Remplacement de l'anode [10] (ballon préparateur ECS SE-200): enlever le couvercle haut [11], retirez le matelas isolant, fermer la vanne d'arrêt sur l'arrêt d'eau froide, ouvrir la vanne d'eau chaude au robinet, ouvrir la vanne de vidange, vidanger votre installation d'eau afin que vous puissiez dévisser l'anode sans causeurs des inondations dans le local deviser trappe de visite [13] et dévisser l'anode,
• pour des raisons d'hygiene, l'eau doit être chauffée périodiquement au-dessus de 70^ .
• Chaque anomalie de fonctionnement doit être vérifiée par un professionnel.
• Il est recommandé d'isoler tout les tuyaux, pour éviter au maximum les pertes de chaleur.

Ces manoeuvres doivent etre effectués par vos soins et ne rentrent pas dans le cadre de la garantie.

Anomalie Instruction de procédure
Fuite d'eau du gallon	Fermez les vannes d'arrêt du système de chauffage central et contactez le service balloon
Montée en pression excessive dans le gallon

Recyclage et élimination des déchets

Enlèvement de produits et d'équipements:

Ce produit et ses accessoires ne doivent pas etre jetes avec les ordures menagères. Assurez-vous que le produit et tous les accessoires ont ete suprimés correctement. Toutes les lois applicables doivent etre respectees.

Retiré de l'exploitation

Le produit usé ne peut pas être traité comme un déchet municipal. L'élimination appropriée du produit usé évite les effets négatifs potentiels sur l'environnement, qui pourrait se produit en cas de gestion inappropriée des déchets. Pour des informations plus détaillées sur le recyclage de ce produit, veuillez contacter votre unité gouvernentale locale, service de gestion des déchets.

Ballon préparateur ECS			SE140SE	200SE250SE	300SE400SE	E500
Capacité nominale		I140	2002503004	00500
Pression nominale		MPa 0,6
Température nominale		°C95	80
Poids à vide		kg40	60627199128
Dimension	Diamètre	27127mm	5005956	95755854
	A112127		124136
	B		916	1199	943	1093	1125	1220
	C		1305	1464	1230	1464	1507	1584
	D		1435	1610	1380	1615	1660	1800
Anode en magnésium - code de service			00942	01448				01450
Anode en magnésium - code produit			AMW.400	AMW.M8.450				AMW.M8.400
