BEDIENUNGSANLEITUNG SE-300 KOSPEL
Zasobnik Wody
Warmwasserpufferspeicher
DHW Cylinder
Ballon préparer ECS
PLDEENFR

Der Hersteller besteht sich das Recht vor, Änderungen am Produkt durchzuführn, sofern die grundsätzlichen Eigenschaften und die Eignung des Standspeichers für den Verwendungszweck unberührt bleiben.

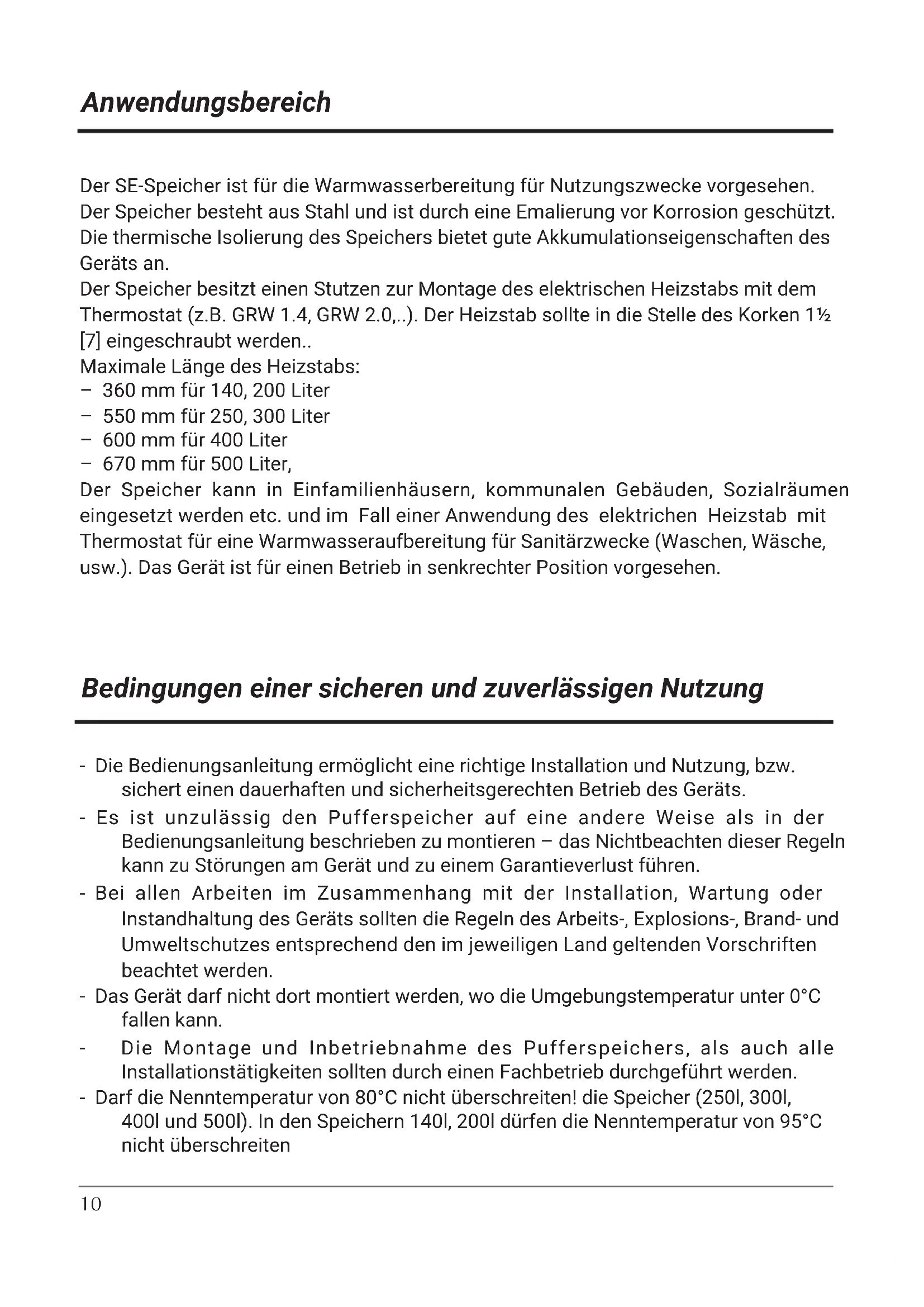

Der SE-Speicher ist für die Warmwasserbereitung für Nutzungszwecke vorgesehen. Der Speicher besteht aus Stahl und ist durch eine Emalierung vor Korrosion geschützt. Die thermische Isolierung des Speichers bietet gute Akkumulationseigenschaften des Geräts an.
Der Speicher besitzt einen Stutzen zur Montage des elektrischen Heizstabs mit dem Thermostat (z.B. GRW 1.4, GRW 2.0,...). Der Heizstab sollte in die Stelle des Korken 1 12 [7] eingeschraubt werden..
Maximale Länge des Heizstabs:
- 360 mm für 140, 200 Liter
- 550 mm für 250, 300 Liter
- 600 mm für 400 Liter
- 670 mm für 500 Liter,
Der Speicher kann in Einfamilienhäusern, COMMUNALEN Gebäuden, Sozialräumen eingesetzt werden etc. und im Fall einer Anwendung des elektrichen Heizstab mit Thermostat für eine Warmwasseraufbereitung für Sanitärzwecke (Waschen, Wäsche, usw.). Das Gerät ist für einen Betrieb in senkrechter Position vorgesehen.
Bedingungen einer sicheren und zuverlässigen Nutzung
- Die Bedienungsanleitung erhögt eine richtige Installation und Nutzung, bzw. sichert einen dauerhaften und sicherheitsgerechten Betrieb des Geräts.
- Es ist unzulässig den Pufferspeicher auf eine andere Weise als in der Bedienungsanleitung beschrieben zu montieren - das Nichtbeachten dieser Regel kann zu Störungen am Gerät und zu einem Garantieverlust führen.
- Bei allen Arbeiten im Zusammenhang mit der Installation, Wartung oder Instandhaltung des Geräts sollen den die Regeln des Arbeits-, Explosions-, Brand- und Umweltschutzes entsprechend den im jeweiligen Land geltenden Vorschriften beachtet werden.
- Das Gerätarf nicht dort montiert werden, wo die Umgebungstemperatur unter 0^ fallen kann.
Die Montage und Inbetriebnahme des Pufferspeichers, als auch alle Installationstätigkeiten sollen durch einen Fachbetrieb durchgeführt werden. -
Darf die Nenntemperatur von 80^ nicht überschreiben! die Speicher (250l, 300l, 400l und 500l). In den Speichern 140l, 200l)dürfen die Nenntemperatur von 95^ nicht überschreiben
-
Der Speicherarf ausschließlich in vertikaler Position montiert werden, indem man ihn auf drei einzuschraubenden StellfuBen aufstellt.
- Nach der Einstellung ist das Gerät an die Wasserinstallation anzuschlieben.
- Die Anschlüsse sollenen gemäß des Schemas in der Bedienungsanleitung durchgeführt werden. Eine andere Anschlussart, die von der Bedienungsanleitung wesentlich abweicht entzieht dem Benutzer den Garantieanspruch und kann zu Störungen führen.
- Das Gerät muss an solcher Stelle und auf bestimmte Art und Weise montiert werden, um eventuellen Wasseraustritt aus dem Behälter oder den Wasseranschlüssen im Raum zu vermeiden.

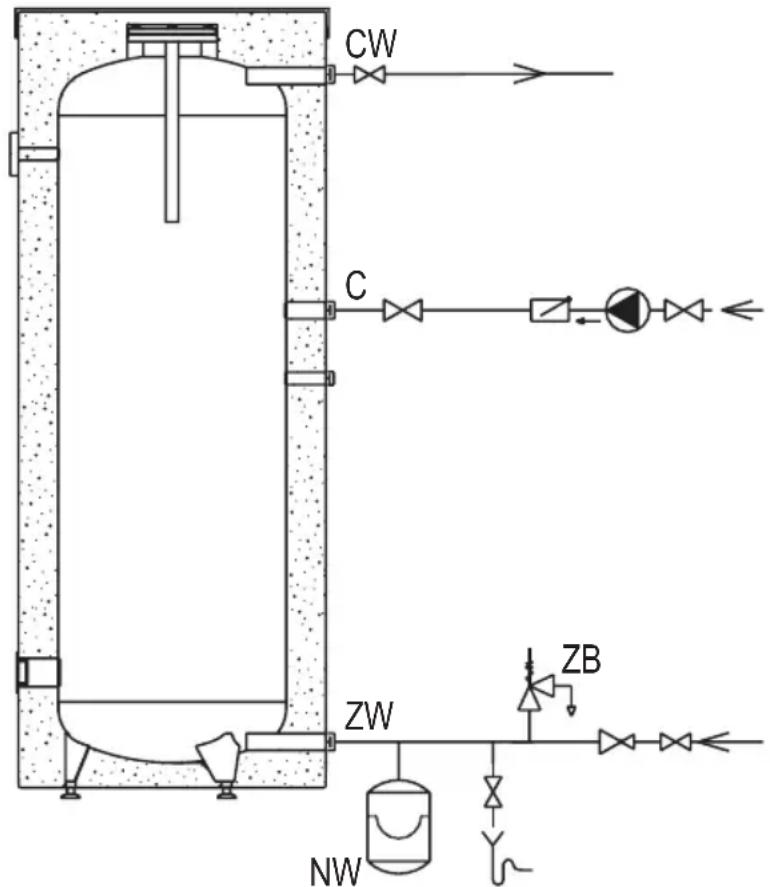

Anschluss an eine Wasserinstallation
- An der Kaltwasserzufuhr ist unbedingt ein Sicherheitsventil (6bar) in entsprechender Durchflussrichtung einzubauen.
- Zwischen dem Behälter und dem Sicherheitsventilarf such sich kein Absperrventil befinden oder ein Element, dass den Durchfluss begrenzt.
- Das Abflussrohr des Sicherheitsventils sollen nach unter montiert werden, in einer frostfreien Umgebung und offen zur Atmosphäre bleiben, der Wasseraustritt gegen sollen beerekbar sein.
Die Montage des Sicherheitsventils über den oberen Rand des Speichers eliminiert
die Notwendigkeit der Entleerung des Speichers beim Austausch des Ventils.
- Wenn sich auf dem Kaltwasserzufuhrrohr ein Sicherheitsventil befindet, ist es empfohlen ein Ausdehnungsgefäß für die Arbeit auf einer Brauchwasseranlage einbauen zu halten.
- An der Kaltwasserzufuhr ist ein Absperr - und Ablassventil zu installieren.
Den Warmwasserauslauf des Brauchwassers CW soll man an den Stutzen anschließen, der sich im oberen Teil des Speichers befindet. Jeder Speicher verfügt über einen Stutzen 3/4'' , der zum Anschluss der Zirkulation C bestimmt ist.

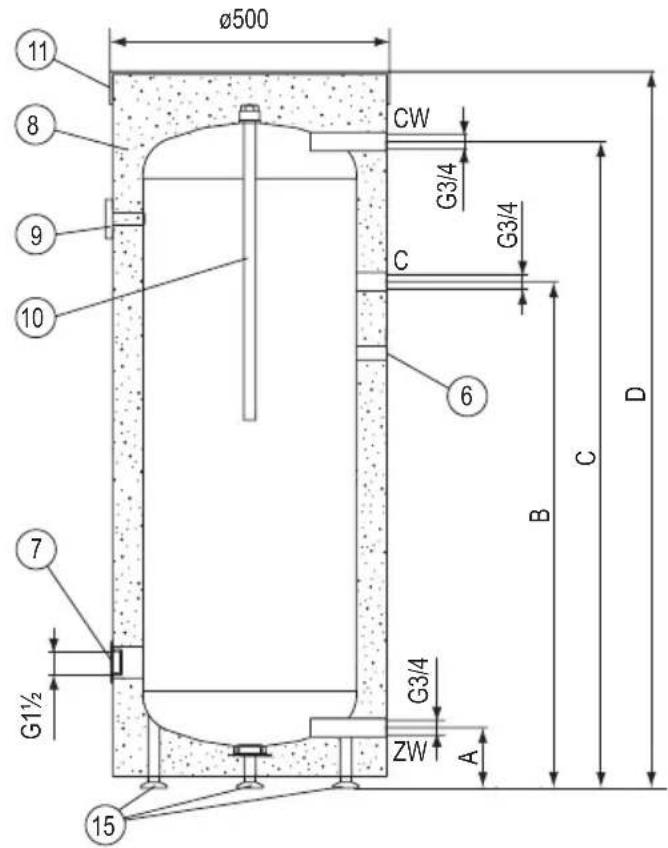

Aufbau des Speichers SE 140
[6] - Sensorrohr
[7] - Heizstabstutzen (Kork 1 1/2)
[8] - Thermische Isolierung
[9] - Thermometer
[10] -Magnesiumschutzanode
[11] - Oberer Deckel
[15] - Stellfübe
C-Zirkulation
A-D-Bemessung in der Tabelle "Technische Daten"

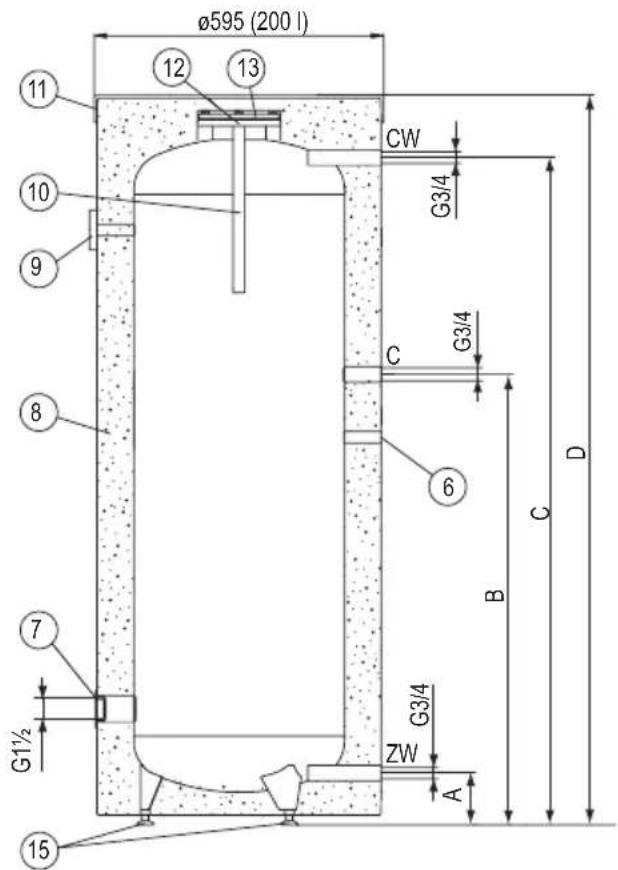

Aufbau des Speichers SE 200
[6] - Sensorrohr
[7] - Heizstabstutzen (Kork 1 1/2)
[8] -Thermische Isolierung
[9] - Thermometer
[10] -Magnesiumschutzanode
[11] - Oberer Deckel
[12] - Revisionsöffnung
[13] - Deckel der Revisionsöffnung
[15] - Stellfüße
ZW - Kaltwasser
CW - Warmwasser
C-Zirkulation
A - D - Bemessung in der Tabelle „Technische Daten"

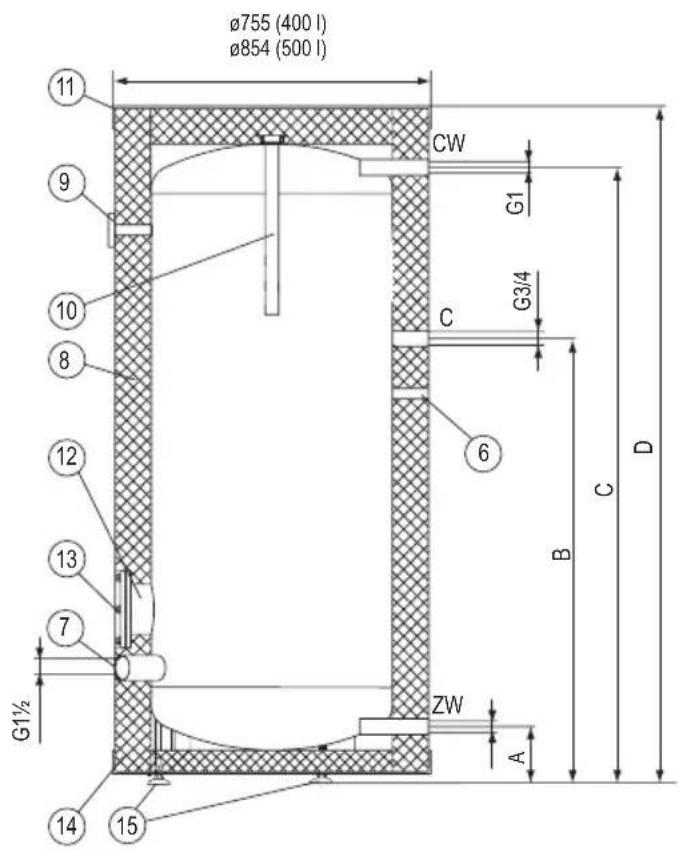

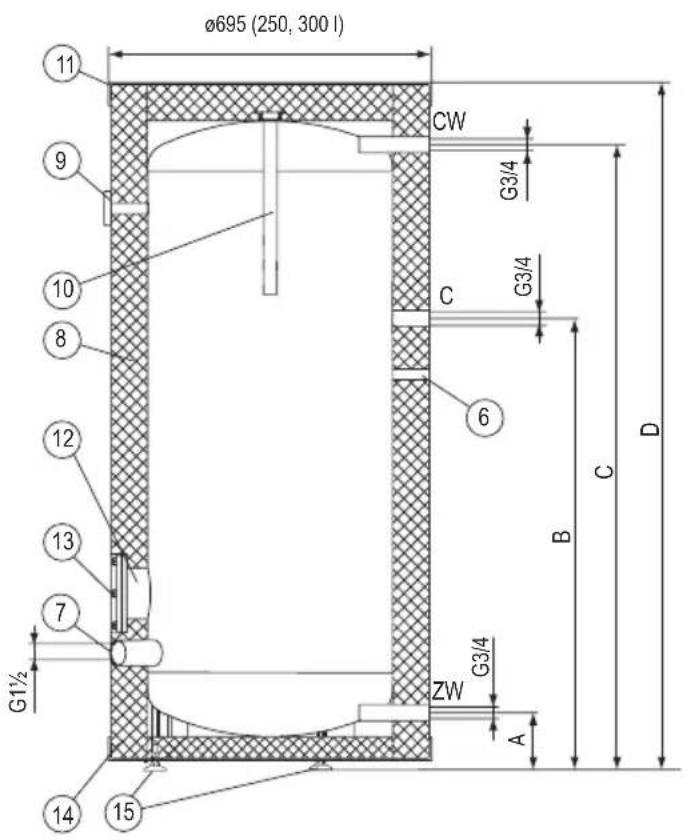

Aufbau des Speichers
SE-250,SE-300
SE-400,SE-500
[6] - Sensorrohr
[7] -Heizstabstutzen (Kork 1 1/2)
[8] -Thermische Isolierung
[9] - Thermometer
[10] -Magnesiumschutzanode
[11] - Oberer Deckel
[12] - Revisionsöffnung
[13] - Deckel der Revisionsöffnung
[14] - Unterer Deckel
[15] -StellfüBe
ZW - Kaltwasser
CW - Warmwasser
C-Zirkulation
A - D - Bemessung in der Tabelle „Technische Daten"
Vor dem Start des Wärmetauschers muss eine optische Überprüfung der Geräteverbindung und der korrekten Montage gemäß den Schemata durchgeführt werden. Alle Anschlüsse, auch jene, die werkseitig montiert wurden (Anschlussstutzen der elektrischen Heizung, Magnesiumanode, Inspektionsöffnungsbdeckung), müssen auf Dichtigkeit beim Start überprüft und im Falle von Leckagen erneut abgedachtet werden. Der Speicher ist mit Wasser zu füllen:
das Ventil am Kaltwasserzulauf offen,
- das Ventil an der Warmwasserarmatur öffnen (blasenfreier Wasseraustritt deutet auf einen gefüllten Behälter hin),
- die Entnahmeventile zudrehen,
Betrieb
- Alle 14 Tage die Funktion des Sicherheitsventils überprüfen (wenn das Wasser nicht austritt, ist das Ventil defekt und der Standspeicherarf nicht benutzt werden).
- Den Behälter regelmäßig von Ablagerungen und Verschmutzungen reinigen. Die Häufigkeit dieser Reinigungen hängt von der Wasserhärte auf dem jeweiligen Gebiet ab. Diese Tätigkeit sollte durch einen Fachbetrieb durchgeführt werden.
- 1 mal im Jahr die obere Magnesiumschutzanode überprüfen.
- Alle 18 Monate die Magnesiumschutzanode austauschen.
- Austausch der Anode [10] (betrifft alle Speicher außer 200): oberen Deckel abnehmer [11], den unteren Isolierungsring hersausnehmer, das Absperrventil an der Kaltwasserzufuhr schlieben, Warmwasserventil an der Batterie öffnen, das Ablassventil öffnen, so viel Wasser von der Installation ablassen um die Anode problemlos wieder auszudrehen ohne Wasserschäden im Raum zu verursichen, den Korken aufdrehen und die Anode hersausdrehen.
- Austausch der Anode [10] (Speicher 200): oberen Deckel abnehmen [11], den unteren Isolierungsring Herausnehmen, das Absperrventil an der Kaltwasserzufuhr schlieben, Warmwasserventil an der Batterie öffnen, das Ablassventil öffnen, so viel Wasser von der Installation ablassen um die Anode problemlos wieder auszubauschen ohne Wasserschäden im Raum zu verursachen, den Deckel von der Revisionsöffnung demontieren [13] und die Anode herausdrehen.
- Aus hygienischen Gründen sollen man das Wasser in regelmäßigen Abständen zue einer Temperatur von 70^ erhitzen.
- Alle Funktionstörungen des Geräts sind direkt beim Service zu melden.
- Es wird empfohlen das Warmwasserauslaufrohr und die Anschlussrohe des Heizregisters thermisch zu isolieren, um Wärmeverluste zu begrenzen.
Die oben genommen Tätigkeiten sollen man individuell durchführren und unterliegen keinem Garantieanspruch.
| Unregelmäßigkeit Verfahrensanweisung | |
| Wasseraustritt aus dem Speicher | Die Absperrentile der Zentralheizungsanlagen Schließen und sich an den Service wenden. |
| Übermäßig Druckaufbau im Speicher |
Recycling und Entsorgung
Entfernung von Geräten und Zubehör:
Geräte und Zubehör)dürfen nicht mit dem Hausmüll entsorgt werden.
Es sollte geachtet werden, dass das Produkt und alle Zubehörteile ordnungsgemäß entsorgt werden.
Alle geltenden Gesetze müssen eingehalten werden.
Außerbetriebnahme
Das gebrauchte Produkt kann nicht als Siedlungsabfall behandelt werden. Eine sachgerechte Entsorgung des gebrauchten Produkts verhindert mögliche negative Umweltauswirkungen, die bei unsachgemäßer Entsorgung auftreten konnten. Für detailiertere Informationen zum Recycling thesees Produkts wenden Sie sichitte an ihre lokale Regierungsbehörde, Abfallentsorgungsdienst.
| Warmwasserpufferspeicher | SE140SE | 200SE250S | E300SE400 | SE500 | ||||
| Nennkapazität | I140 | 200250300 | 400500 | |||||
| Nenndruck | MPa | 0,6 | ||||||
| Nenntemperatur | °C95 | 80 | ||||||
| Gewicht ohne Wasser | kg40 | 6062719912 | 8 | |||||
| Bemessung | Durchmesser | 271271mm | 500595 | 695755854 | ||||
| A1121271 | 24136 | |||||||
| B | 916 | 1199 | 943 | 1093 | 1125 | 1220 | ||
| C | 1305 | 1464 | 1230 | 1464 | 1507 | 1584 | ||
| D | 1435 | 1610 | 1380 | 1615 | 1660 | 1800 | ||
| Magnesiumschutzanode - Servicecode | 00942 | 01448 | 01450 | |||||
| Magnesiumschutzanode - Produktcode | AMW.400 | AMW.M8.450 | AMW.M8.400 | |||||
