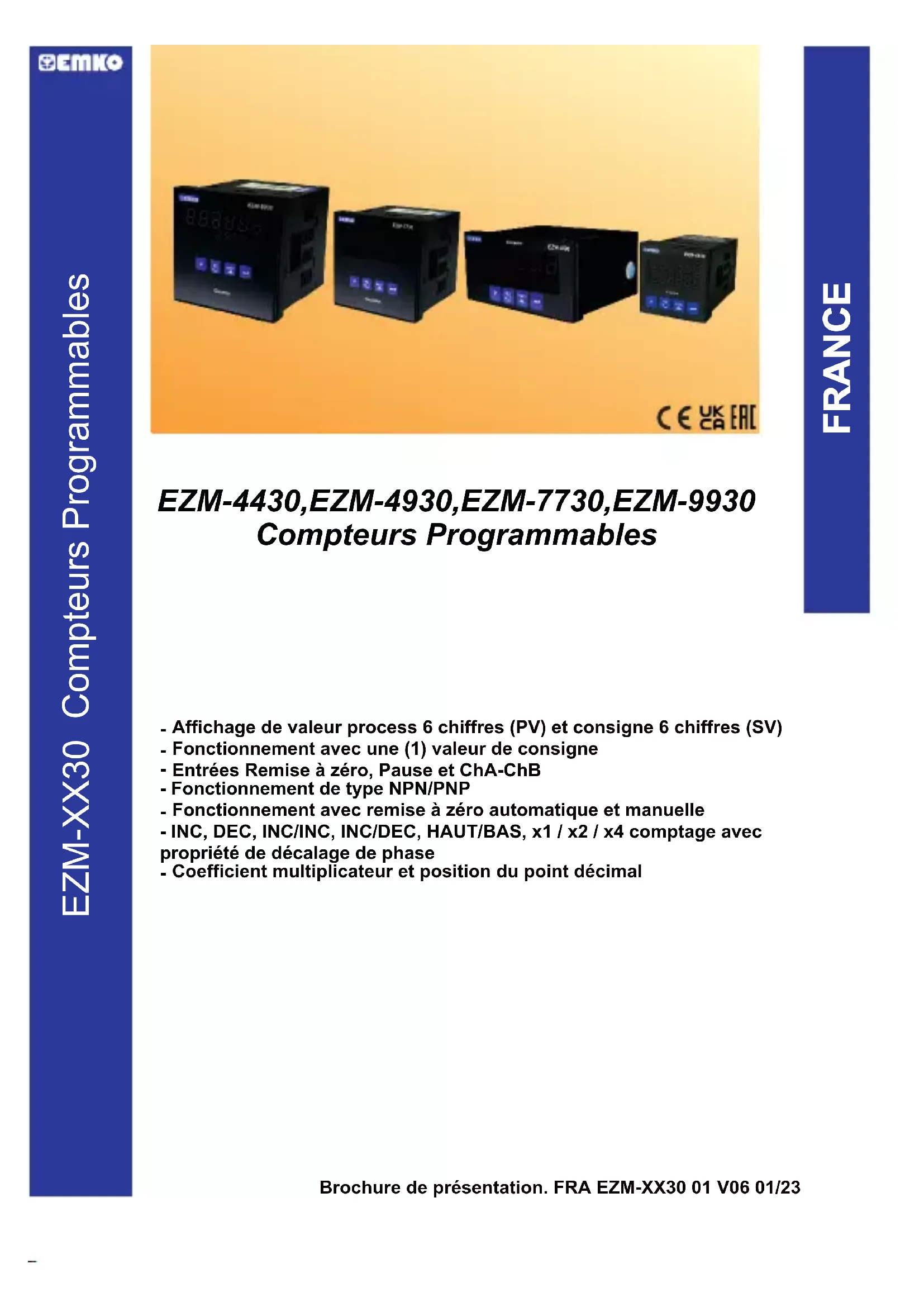

MODE D'EMPLOI EZM-7730 Emko

• Affichage de valeur process 6 chiffres (PV) et consigne 6 chiffres (SV)
• Fonctionnement avec une (1) valeur de consigne
• Entrées Remise à zéro, Pause et ChA-ChB
• Fonctionnement de type NPN/PNP
• Fonctionnement avec remise à zéro automatique et manuelle
• INC, DEC, INC/INC, INC/DEC, HAUT/BAS, x1 / x2 / x4 comptage avec propriété de décalage de phase
• Coefficient multiplicateur et position du point décimal

CARACTÉRISTIQUES :

ENTRÉES :

Entrées de comptage (Ch-A, Ch-B) : Un détecteur, un capteur ou un codeur de proximité ou capacitif peut être connecté.

Entrée Remise à zéro : Un détecteur, un capteur ou un codeur de proximité ou capacitif peut être connecté.

Entrée Pause : Un détecteur, un capteur ou un codeur de proximité ou capacitif peut être connecté.

Sélection du type de capteur : NPN ou PNP peut être sélectionné.

Fonction Remise à zéro : Automatique ou manuel.

Types d'entrée de comptage et fréquence maximale :

INC, DEC, INC/INC, INC/DEC, HAUT/BAS max. 20 kHz.

x1 / x2 / x4: Décalage de phase (du codeur) comptage ; Max. 10 kHz.

Filtre d'entrée de Remise à zéro et Pause : 2-50 msec (réglables dans les paramètres.)

SORTIE

Sortie de process : Sortie relais (5 A à de 250 V\~ sur charge résistive)

(Doit être déterminée dans l'ordre.)

AFFICHAGE :

Affichage de valeur de process :

EZM-4430 : Afficheur DEL rouge 6 chiffres 8 mm

EZM-4930 : Afficheur DEL rouge 6 chiffres 13,2 mm

EZM-7730 : Afficheur DEL rouge 6 chiffres 10,8 mm

EZM-9930 : Afficheur DEL rouge 6 chiffres 13,2 mm

Affichage de valeur de consigne :

EZM-4430 : Afficheur DEL vert 6 chiffres 8 mm

EZM-4930 : Afficheur DEL vert 6 chiffres 8 mm

EZM-7730 : Afficheur DEL vert 6 chiffres 8 mm

EZM-9930 : Afficheur DEL vert 6 chiffres 8 mm

Affichage DEL : DEL SV(valeur de consigne), OP (position de sortie).

ÉVALUATION ENVIRONNEMENTALE ET CARACTÉRISTIQUES PHYSIQUES

Température de fonctionnement : de 0 à 50°C

Humidité : 0-90 % (sans condensation)

Classe de protection: Ip65 à l'avant, Ip20 à l'arrière.

Poids :

EZM-4430 : 210 g

EZM-4930 : 240 g

EZM-7730 : 270 g

EZM-9930 : 340 g

Dimensions :

EZM-4430 : (48 x 48 mm, profondeur : 95 mm)

EZM-4930 : (96 x 48 mm, profondeur : 96 mm)

EZM-7730 : (72 x72 mm, profondeur :95,5 mm)

EZM-9930 : (96 x 96 mm, profondeur : 96 mm)

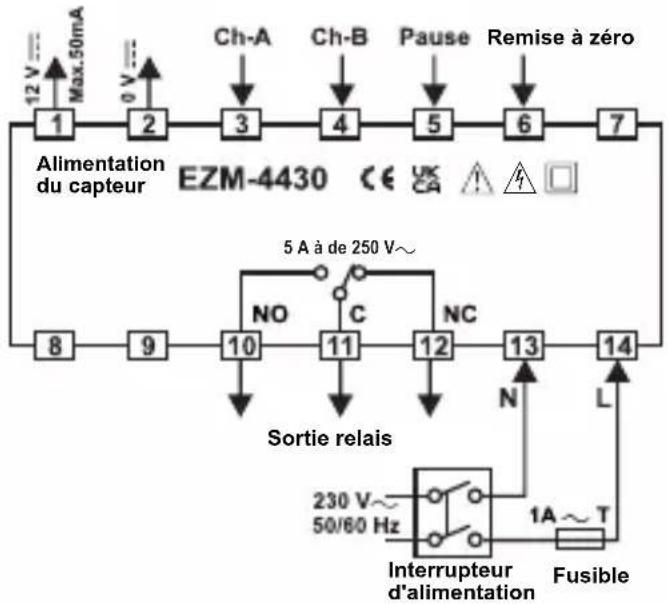

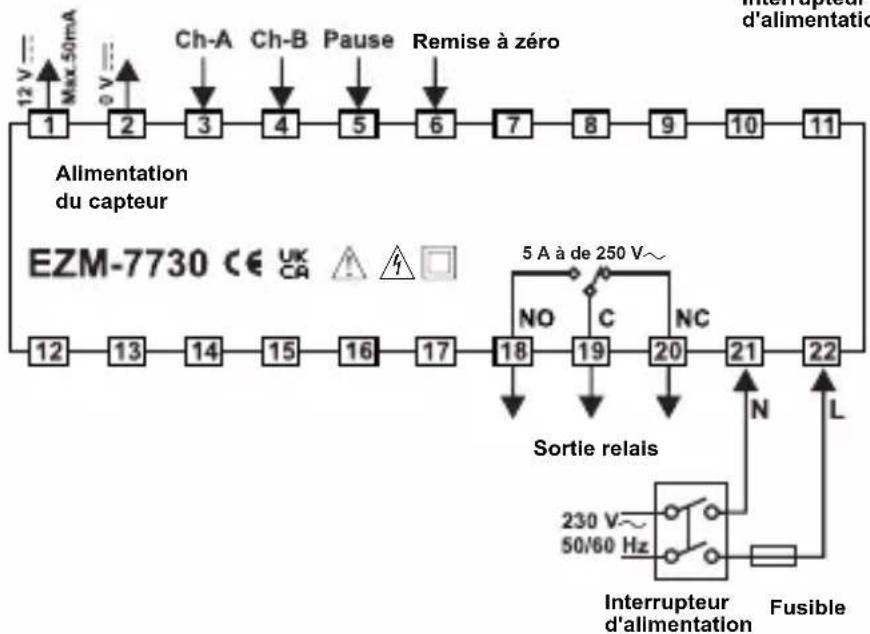

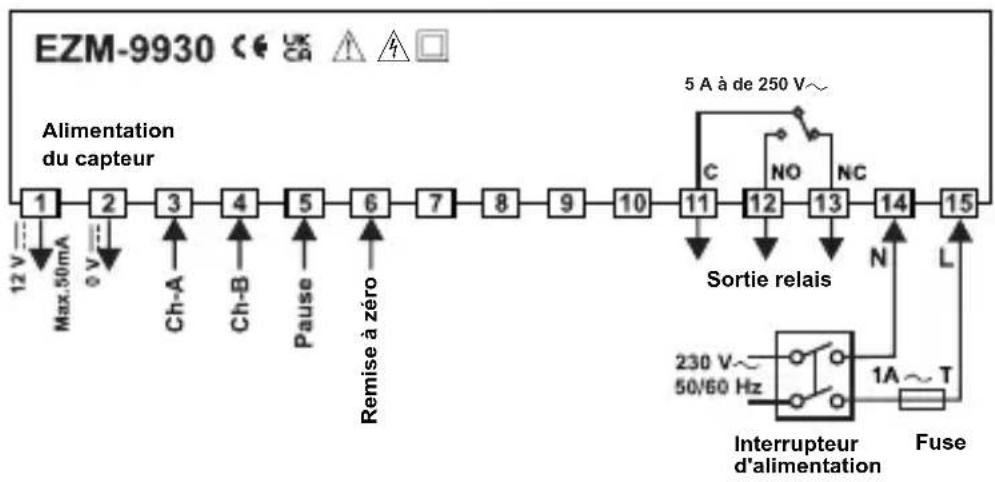

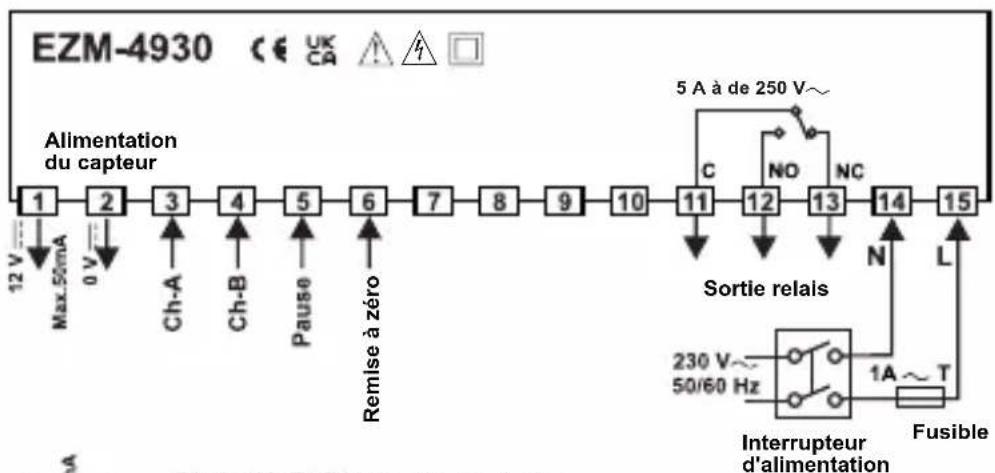

Câblages électriques

    L["12V Max 50mA"] --> M["Max 50mA"]
    N["Ch-A"] --> O["Ch-A"]
    P["Ch-B"] --> Q["Ch-B"]
    R["Pause"] --> S["Pause"]
    T["Remise à zéro"] --> U["Remise à zéro"]

    V["EZM-7730 CE UK CA"] --> W["5 A à de 250 V~"]
    X["NO"] --> Y["C"]
    Z["NC"] --> AA["N"]
    AB["Sortie relais"] --> AC["Interrupteur d'allimentation"]
    AD["230 V~ 50/60 Hz"] --> AE["Fusible"]


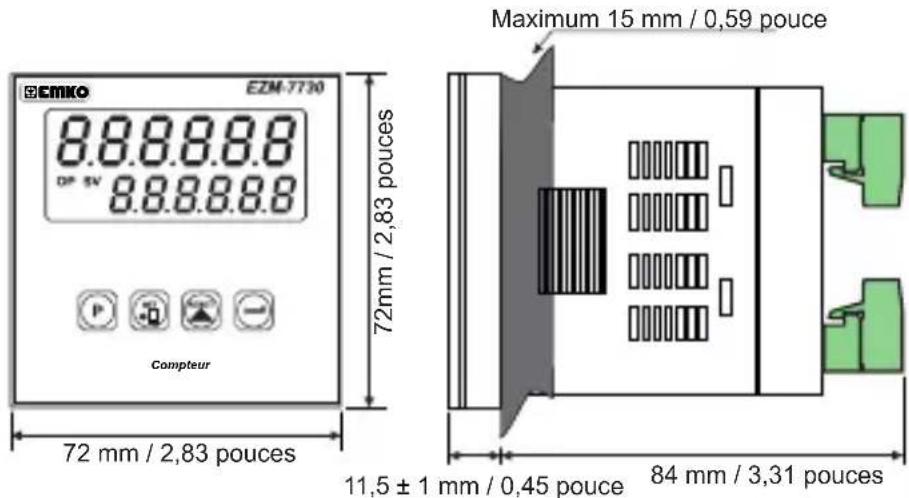

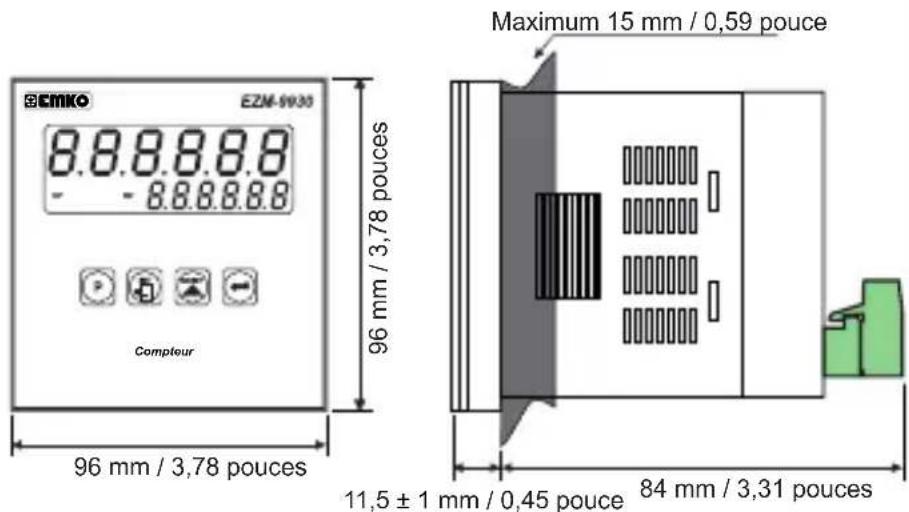

DIMENSIONS

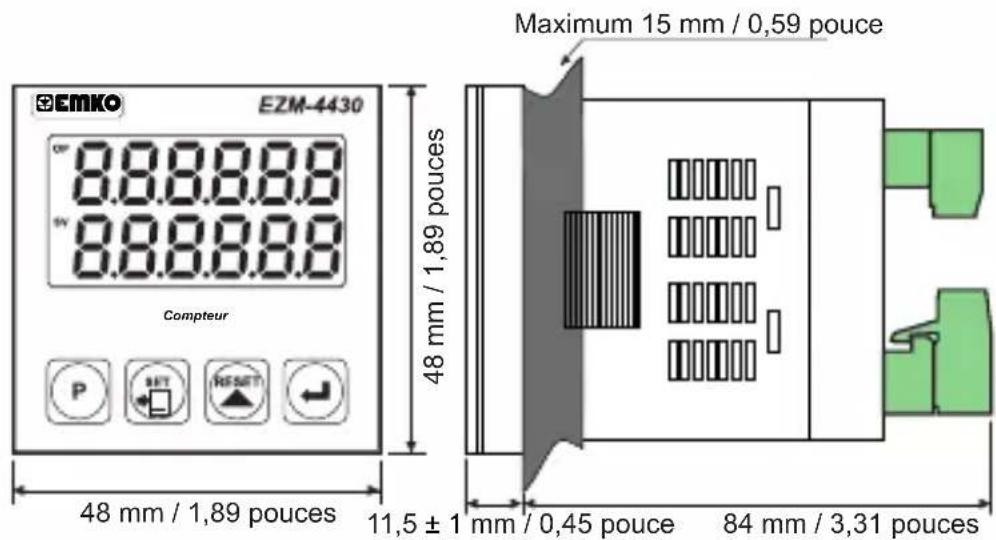

EMKO E2M-4430 8.8.8.8.8 8.8.8.8.8 Compteur P SHT RESET 48 mm / 1,89 pouces 48 mm / 1,89 pouces Maximum 15 mm / 0,59 pouce 11,5 ± 1 mm / 0,45 pouce 84 mm / 3,31 pouces

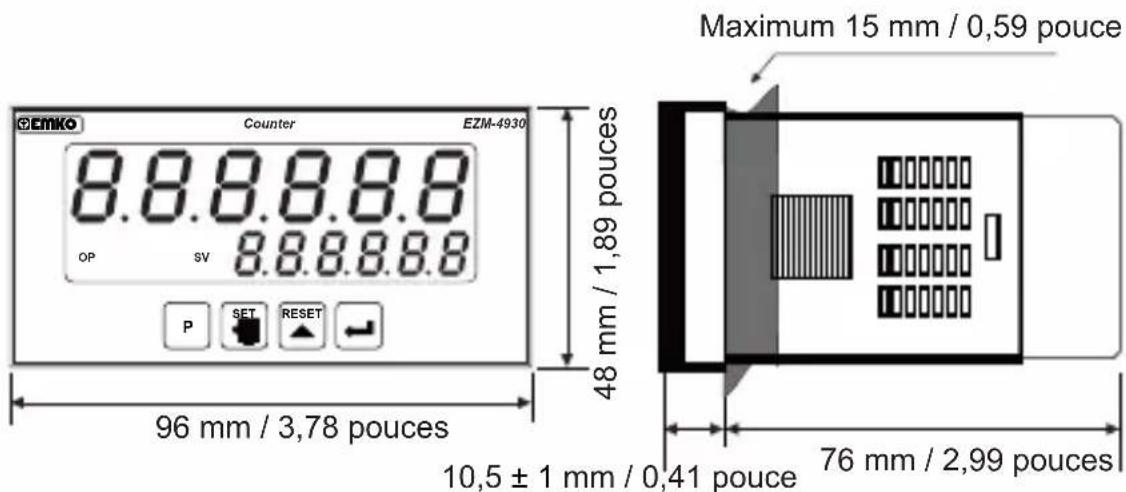

EMKO Counter EZM-4930 8.8.8.8.8 OP SV 8.8.8.8.8 P SET RESET 48 mm / 1,89 pouces 96 mm / 3,78 pouces Maximum 15 mm / 0,59 pouce 10,5 ± 1 mm / 0,41 pouce 76 mm / 2,99 pouces

EEMKO EZM-7730 8.8.8.8.8 DP 5V 8.8.8.8.8 Compteur 72 mm / 2,83 pouces Maximum 15 mm / 0,59 pouce 11,5 ± 1 mm / 0,45 pouce 84 mm / 3,31 pouces

E2MKO EZM-9030 8.8.8.8.8 - 8.8.8.8.8 Compteur 96 mm / 3,78 pouces Maximum 15 mm / 0,59 pouce 11,5 ± 1 mm / 0,45 pouce 84 mm / 3,31 pouces

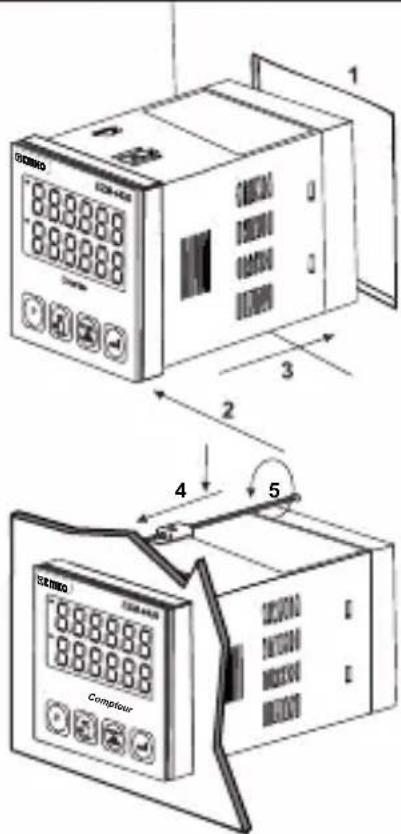

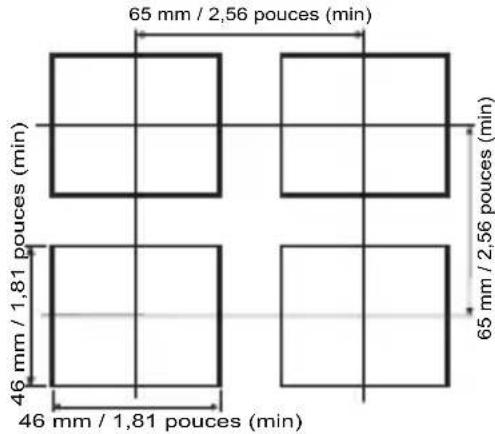

MONTAGE SUR PANNEAU

1 2 3 4 5 Compteur

1 - Avant d'installer l'appareil dans votre panneau, assurez-vous que la découpe du panneau a la taille appropriée.
2- Vérifiez la position du joint du panneau avant.
3- Insérez le produit à travers la découpe. Si la pince de fixation est sur l'appareil, enlevez-la avant d'insérer l'appareil dans le panneau.
4- Insérez l'appareil dans la découpe du panneau en commençant par la face avant.
5- Insérez les brides de fixation dans les trous situés sur les faces supérieure et inférieure du produit et serrez les vis de fixation jusqu'à ce que l'appareil soit complètement immobilisé dans le panneau.

EZM-4430

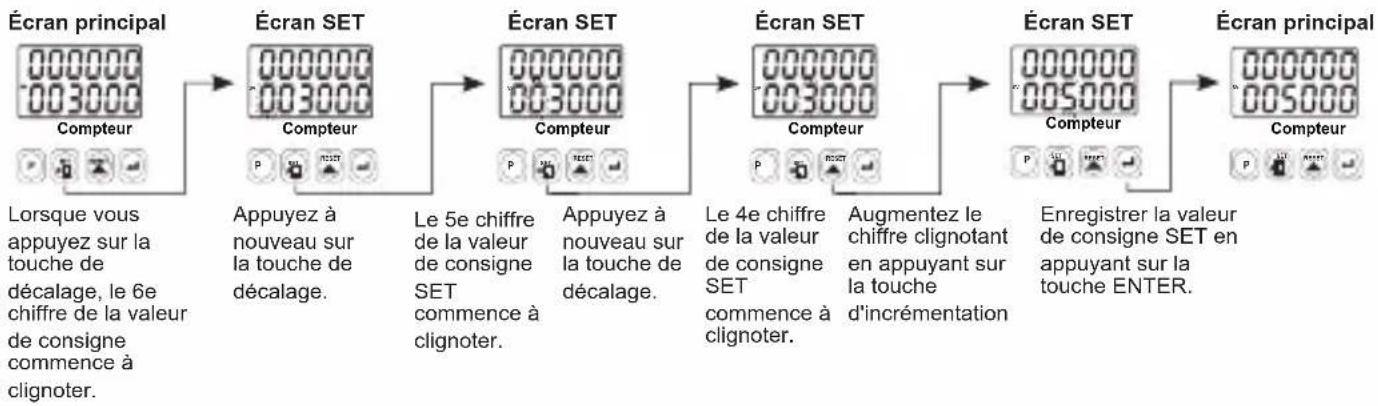

Accès et modification des valeurs de consigne

    subgraph Legend
        direction TB
        L1["Lorsque vous appuyez sur la touche de décalage, le 6e chiffre de la valeur de consigne commence à clignoter."] --> L2["Appuyez à nouveau sur la touche de décalage."]
        L3["Le 5e chiffre de la valeur de consigne SET commence à clignoter."] --> L4["Appuyez à nouveau sur la touche de décalage."]
        L5["Le 4e chiffre de la valeur de consigne SET commence à clignoter."] --> L6["Augmentez le chiffre clignotant en appuyant sur la touche d'incrémentation"]
        L7["Enregistrer la valeur de consigne SET en appuyant sur la touche ENTER."] --> L8["End"]

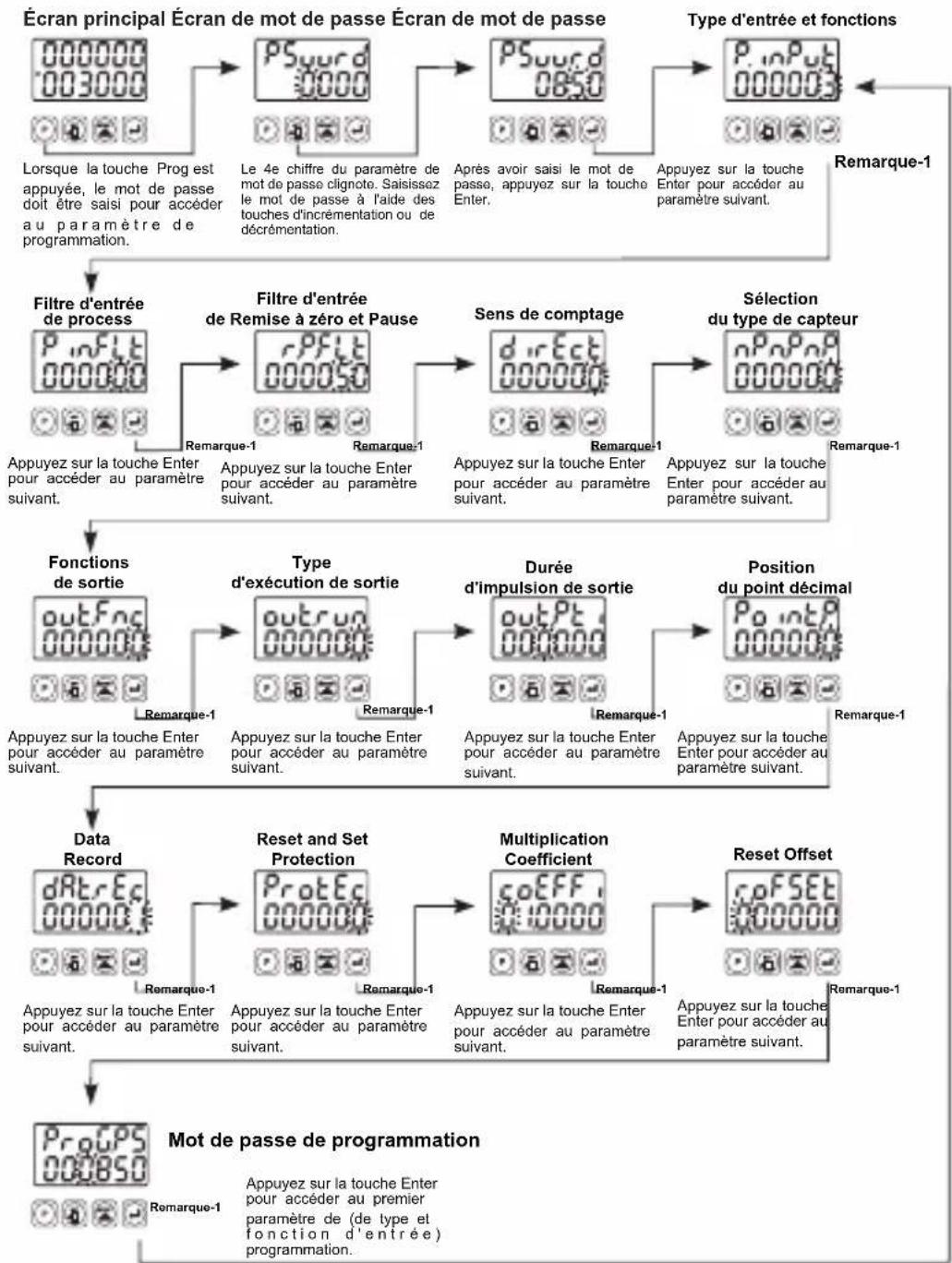

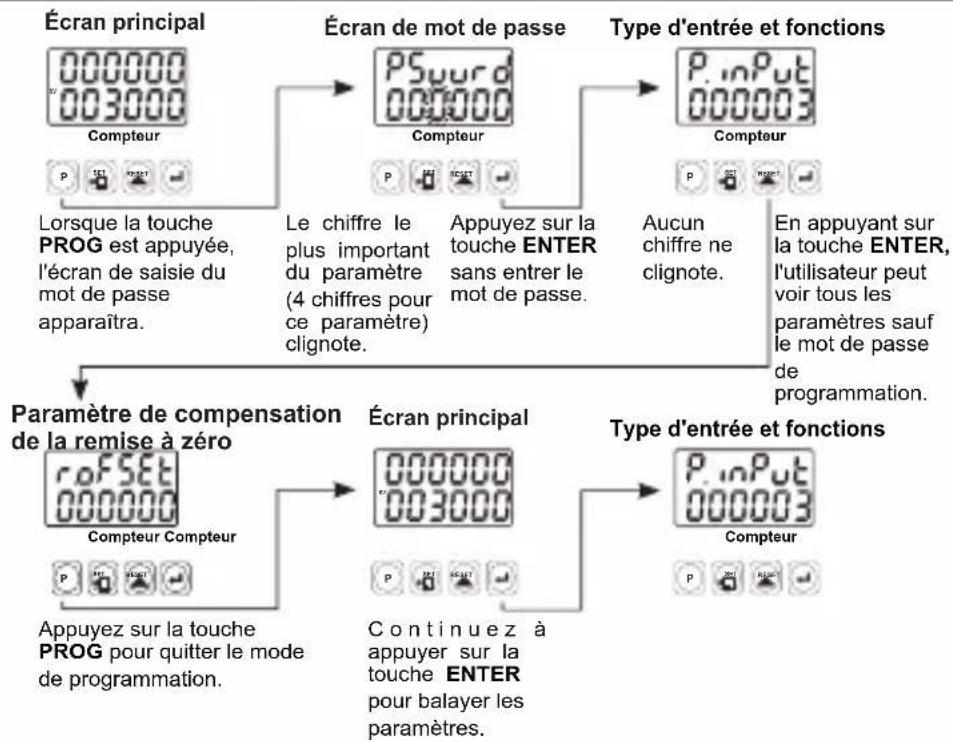

Accès aux paramètres de programmation

    E --> F["Filtre d'entrée de process"]
    F --> G["rPFLT 000050"]
    G --> H["Sens de comptage"]
    H --> I["Sélection du type de capteur"]

    I --> J["Fonctions de sortie"]
    J --> K["outFnc 000000"]
    K --> L["Type d'exécution de sortie"]
    L --> M["outrun 000000"]
    M --> N["Durée d'impulsion de sortie"]
    N --> O["Position du point décimal"]

    O --> P["Reset and Set Protection"]
    P --> Q["ProtEc 000000"]
    Q --> R["Multiplication Coefficient"]
    R --> S["Reset Offset"]

    S --> T["Mot de passe de programmation"]

    style A fill:#f9f,stroke:#333
    style E fill:#ccf,stroke:#333
    style I fill:#cfc,stroke:#333

Remarque 1- La valeur du paramètre peut être modifiée à l'aide de la touche d'incrémentation. Lorsque la touche Enter est appuyée, la valeur du paramètre est enregistrée et le paramètre suivant est accessible.

Remarque-2 Appuyez sur la touche « P » pour quitter sans enregistrer la valeur de paramètre. Ensuite, l'écran principal s'affiche.

Définitions des paramètres

P_.inP_ut :Type et fonctions d'entrée (par défaut=3)

0 : Comptage sur le front montant de l'entrée Ch-A (INC)
1 : Décomptage sur l'entrée du front montant de l'entrée Ch-A (INC). (DEC)
2 :Upcount sur front montant de l'entrée Ch-A, Downcount sur front montant de l'entrée Ch-B. (INC / DEC)
3 : Comptage sur le front montant de l'entrée Ch-A, Décomptage sur le front montant de l'entrée Ch-B. (INC/INC)
4 : Comptage sur le front montant de l'entrée Ch-A lorsque Ch-B est à 0 Décomptage sur l'entrée du front montant de l'entrée Ch-A lorsque Ch-B est à 1 . (HAUT/BAS)
5 :x1 Décalage de phase. (pour codeur incrémental
6 : x2 Décalage de phase. (pour codeur incrémental)
7 : x4 Décalage de phase. (pour codeur incrémental)

P\_inFLT : Temps de filtre pour les entrées Ch-A et Ch-B (par défaut=0)

Elle est utilisée pour empêcher le rebondissement du contact électrique ou contre tout signal inférieur à la durée d'impulsion défini. Il peut être réglé de 000000 à 000050 milliseconds.

rPFLt : Temps de filtre pour les entrées Remise à zéro et Pause (par défaut=50)

Elle est utilisée pour empêcher le rebondissement du contact électrique ou contre tout signal inférieur à la durée d'impulsion défini. Il peut être réglé de 900002 à 900050 milliseconds.

dirEst : Sens de comptage (par défaut=0)

Comptage. (0 -->Prédéfinir)

000001 Décomptage. (Prédéfinir--> 0 )

^Pn^Pn^P : Sélection du type de capteur (par défaut=0)

Le type de capteur NPN est sélectionné.

000001 Le type de capteur PNP est sélectionné.

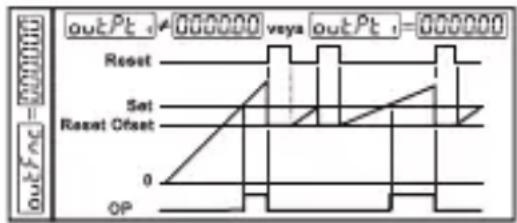

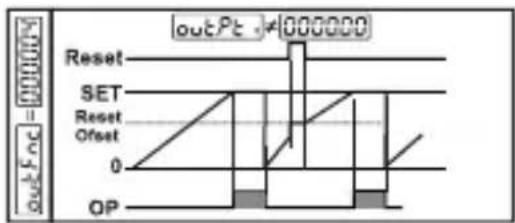

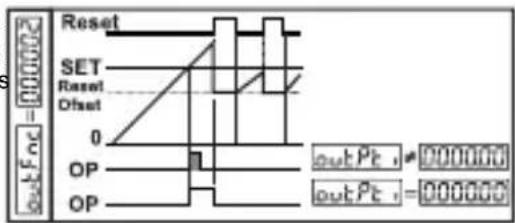

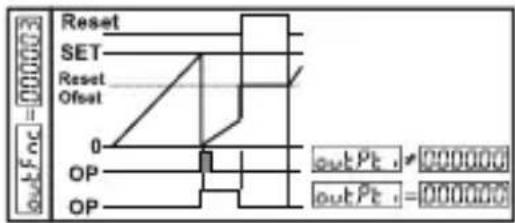

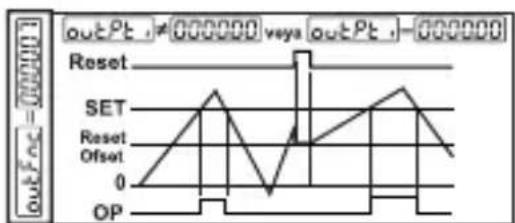

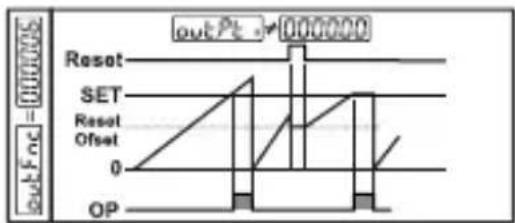

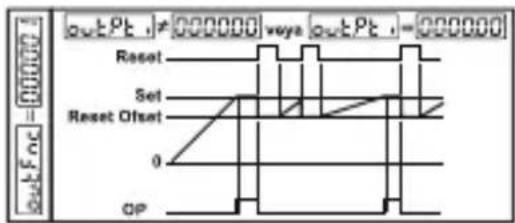

outFnc : Fonctions de sortie (par défaut = 0)

0: Remise à zéro manuelle-1 : Le process effectue le comptage jusqu'à ce que survienne la remise à zéro manuelle. Lorsque la valeur de comptage atteint la valeur de consigne SET, la position de sortie est modifiée.

outPt = 000000 vsa outPt = 000000 Reset Set Reset Offset 0 OP

1: Remise à zéro manuelle-2 : Le process effectue le comptage jusqu'à ce que survienne la remise à zéro manuelle. Lorsque la valeur de comptage atteint la valeur de consigne SET, la position de sortie est modifiée. Le comptage ne change pas au-delà de la valeur de consigne SET. La position de sortie ne change pas, jusqu'à ce que survienne la remise à zéro manuelle.

2: Remise à zéro manuelle-3 : Le process effectue le comptage jusqu'à ce que survienne la remise à zéro manuelle. Lorsque la valeur de comptage atteint la valeur de consigne SET, la position de sortie est modifiée. Après la fin de la durée d'impulsion de la sortie, la position de sortie modifie l'ancienne position.

3: Remise à zéro automatique-1 :

Lorsque la valeur de comptage atteint la valeur de consigne Set, la position de sortie est modifiée. Réglez la valeur du process automatiquement et le comptage continuera de "0" (jusqu'au comptage) ou "Set"(décomptage). Après la fin de la durée d'impulsion de la sortie [out] ), la position de sortie modifie l'ancienne position.

4:Remise à zéro

automatique -2 : Lorsque la valeur de comptage atteint la valeur de consigne Set, la position de sortie est modifiée. Le comptage ne continue pas au-delà de la valeur de consigne Set. La valeur de process est remise à zéro automatiquement, et le comptage continuera de "0" (comptage) ou "Set" (décomptage) et la position de sortie modifie l'ancienne position à la fin de la durée de l'impulsion de sortie.

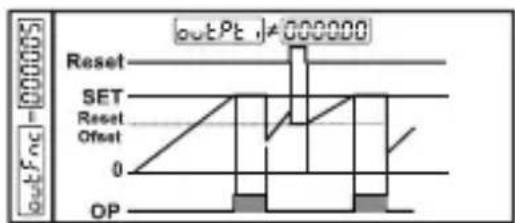

5: Remise à zéro automatique -3 : Lorsque la valeur de comptage atteint la valeur de consigne Set, la position de sortie est modifiée. La valeur de comptage devient zéro. (pour 0->P) le comptage recommence à la valeur "0", mais la valeur de consigne Set est affichée sur l'écran de valeur de process. La position de sortie devient l'ancienne valeur, et la valeur réelle de comptage peut s'afficher à la fin de la durée d'impulsion de sortie. [outPt]

6: Remise à zéro

automatique -4 : Lorsque la valeur de comptage atteint la valeur de consigne Set, la position de sortie est modifiée. La valeur du comptage est remise à zéro automatiquement, le comptage continuera (0->P) et la position de sortie modifie l'ancienne position à la fin de la durée de l'impulsion de sortie. outPt

7: Remise à zéro automatique -5 :

Le process effectue le comptage jusqu'à ce que survienne la remise à zéro manuelle. La durée d'impulsion de sortie. n'est pas prise en considération. Cette fonction peut être préférée sur les systèmes qui comptent ou décomptent dans le même temps.

outPb ≠ 000000 vya outPb = 000000 Reset Set Reset Offset 0 OP

Reset SET Reset Offset 0 OP OP outPt = 000000 outPt = 000000

Reset SET Reset Offset 0 OP OP out Pt = 000000 out Pt = 000000

outPt -#000000 Reset SET Reset Offset 0 OP

outPt ≠ 000000 Reset SET Reset Offset 0 OP

outPt_i=000000 vsys outPt_i=000000 Reset SET Reset Offset 0 OP

outrun : ype d'exécution de sortie (par défaut = 0)

Normalment hors tension.

Normallement sous tension.

outPt : Durée d'impulsion de sortie (par défaut = 0,00)

Elle détermine la durée d'activité de la sorti. Elle peut être réglée de 00,00 à 99,99 secondes. Si la durée est de 00,00 secondes, alors elle fonctionnera sans arrêt.

Point P : Position du point (par défaut=0)

300000 Pas de point

Entre le premier et deuxième chiffre

Entre le deuxième et troisième chiffre

000003 Entre le troisième et quatrième chiffre 000000

000004 Entre le quatrième et cinquième chiffre 000000

dRt-e: Fiche de données (par défaut = 1)

La valeur de comptage est sauvegardée dans la mémoire lorsque l'alimentation est coupée et elle est restaurée à la remise sous tension.

90001 La valeur de comptage n'est pas sauvegardée dans la mémoire lorsque l'alimentation est coupée.

ProtEc : Remise à zéro et protection de consigne Set (par défaut=0)

Pas de remise à zéro ni protection de consigne Set.

Seule la protection de la touche de Remise à zéro est active.

Seule la protection de la touche de consigne Set est active.

900003 Protection complète. La protection de la touche de Remise à zéro et de consigne Set est active.

coEFF : Coefficient multiplicateur (par défaut = 01,0000)

La valeur de comptage qui est lu depuis l'entrée du process est multipliée par cette valeur. La valeur du paramètre peut être réglée de 00,0000 à 99,9999. Si ce paramètre est réglé sur « 01,0000 », alors ce paramètre n'a pas d'effet sur le comptage de l'entrée du process, de sorte que la valeur du process soit égale au comptage d'entrée du process.

roFSEt : Compensation de Remise à zéro (par défaut = 0)

Elle peut être réglée entre 900000 à 500000 Lorsque le process est remis à zéro manuellement, le comptage du process commence à partir de cette valeur.

ProPS : Mot de passe de programmation (par défaut = 0)

Le mot de passe est utilisé pour avoir accès aux paramètres de programmation.

Elle peut être réglée entre 000000 à 009999.

S'il est de 📄, il n'y a pas de protection par mot de passe pour accéder aux paramètres de programmation.

Si l'utilisateur accède aux paramètres de programmation en saisissant une valeur entre « 0 » et PSuurd, l'utilisateur ne peut que voir les paramètres sans les modifier, sauf ProGPS.

Messages d'erreur dans le compteur programmable EZM-XX30

    subgraph Écran principal
        G["Compteur 000000 003000"]
        H["P SET PSET"]
        I["Lorsque la touche PROG est appuyée, l'écran de saisie du mot de passe apparaîtra."]
    end

    subgraph Écran de mot de passe
        J["Compteur PSyurd 000000"]
        K["P SET NSET"]
        L["Le chiffre le plus important du paramètre (4 chiffres pour ce paramètre) clignote."]
        M["Appuyez sur la touche ENTER sans entrer le mot de passe."]
    end

    subgraph Type d'entrée et fonctions
        N["Compteur P.inPut 000003"]
        O["P SET MANO"]
        P["Aucun chiffre ne clignote."]
        Q["En appuyant sur la touche ENTER, l'utilisateur peut voir tous les paramètres sauf le mot de passe de programmation."]
    end

    subgraph Écran principal
        R["Compteur 00FSET 000000"]
        S["P SET PSET"]
        T["Appuyez sur la touche PROG pour quitter le mode de programmation."]
    end

    subgraph Écran de mot de passe
        U["Compteur PSyurd 000000"]
        V["P SET NSET"]
        W["Le chiffre le plus important du paramètre (4 chiffres pour ce paramètre) clignote."]
        X["Appuyez sur la touche ENTER sans entrer le mot de passe."]
    end

    subgraph Type d'entrée et fonctions
        Y["Compteur P.inPut 000003"]
        Z["P SET MANO"]
        AA["En appuyant sur la touche ENTER, l'utilisateur peut voir tous les paramètres sauf le mot de passe de programmation."]
    end

1- Si la valeur réelle clignote et le comptage est arrêté ;

Il apparaît si l'une des valeurs de comptage est plus grande que la valeur maximale de comptage.

Pour supprimer cet avertissement et remettre à zéro la valeur de comptage, appuyez sur la touche RESET.

2- Si la valeur réelle clignote et le comptage est arrêté ;

Il apparaît si l'une des valeurs de comptage est plus petite que la valeur minimale de comptage.

Pour supprimer cet avertissement et remettre à zéro la valeur de comptage, appuyez sur la touche RESET.

Installation

Avant de commencer l'installation de ce produit, veuillez lire attentivement le manuel d'utilisateur et les mises en garde ci-dessous.

Dans l'emballage,

• l'appareil (x1)
• Brides de fixation (x2 pièces)
• Manuel d'utilisateur (x1 copie)

Une inspection visuelle de ce produit pour détecter d'éventuels dommages survenus durant la livraison est recommandée avant l'installation. Il est de votre responsabilité de vous assurer que les techniciens mécaniques et électriques qualifiés installent ce produit.

En cas de danger d'accident grave résultant d'une défaillance ou d'un défaut dans l'appareil, mettez le système hors tension et déconnectez le raccordement électrique de l'appareil du système.

L'appareil est normalement fourni sans interrupteur d'alimentation ni fusible.

Veillez à utiliser la tension nominale d'alimentation pour protéger l'appareil contre les dommages et pour éviter toute défaillance

Gardez l'appareil hors tension jusqu'à ce que tout le câblage soit terminé afin d'éviter tout choc électrique et tout problème dans l'appareil.

Ne tentez jamais de démonter, modifier ou réparer cet appareil. Toute tentative d'ouverture de ce produit peut provoquer une panne, un choc électrique, un incendie.

N'utilisez pas l'appareil dans les atmosphères gazeuses, inflammables ou explosives.

Pendant l'installation mécanique, prenez les précautions nécessaires pour ne pas vous blesser sur les bords irréguliers de l'orifice dans le panneau métallique.

Le montage du produit sur un système doit être fait avec ses pinces de fixation. N'effectuez pas le montage de l'appareil avec la pince de fixation inappropriée. Assurez-vous que le produit ne tombera pas pendant le montage.

Il vous incombe de vérifier que ce produit est toujours installé et utilisé conformément à son manuel d'utilisation.

Garantie

EMKO Elektronik garantit que le matériel livré est exempt de défauts de matériaux et de fabrication. Cette garantie est valide pendant deux ans. La période de garantie commence à partir de la date de livraison. Cette garantie reste valide si les conditions et les responsabilités stipulées dans la garantie et le manuel d'utilisation sont intégralement respectées par le client.

Maintenance

Les opérations de maintenance et de réparation doivent uniquement être confiées à un technicien spécialisé. Coupez l'alimentation de l'appareil avant d'accéder aux composants. Ne nettoyez pas le boîtier avec des solvants à base d'hydrocarbures (essence, trichloréthylène, etc.). L'utilisation de ces solvants peut réduire la fiabilité mécanique du produit. Utilisez un chiffon imbibé d'alcool éthylique ou d'eau pour nettoyer le boîtier en plastique.

Société du fabricant

Informations sur le fabricant:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Téléphone : [phone] Fax : [phone]

Informations sur le service de réparation et de maintenance :

Emko Elektronik Sanayi ve Ticaret A.Ş.

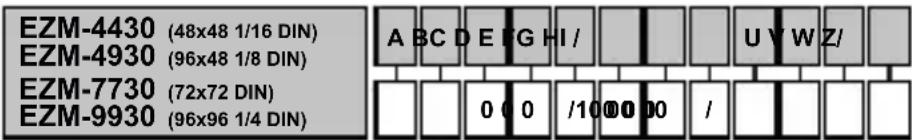

Informations de commande

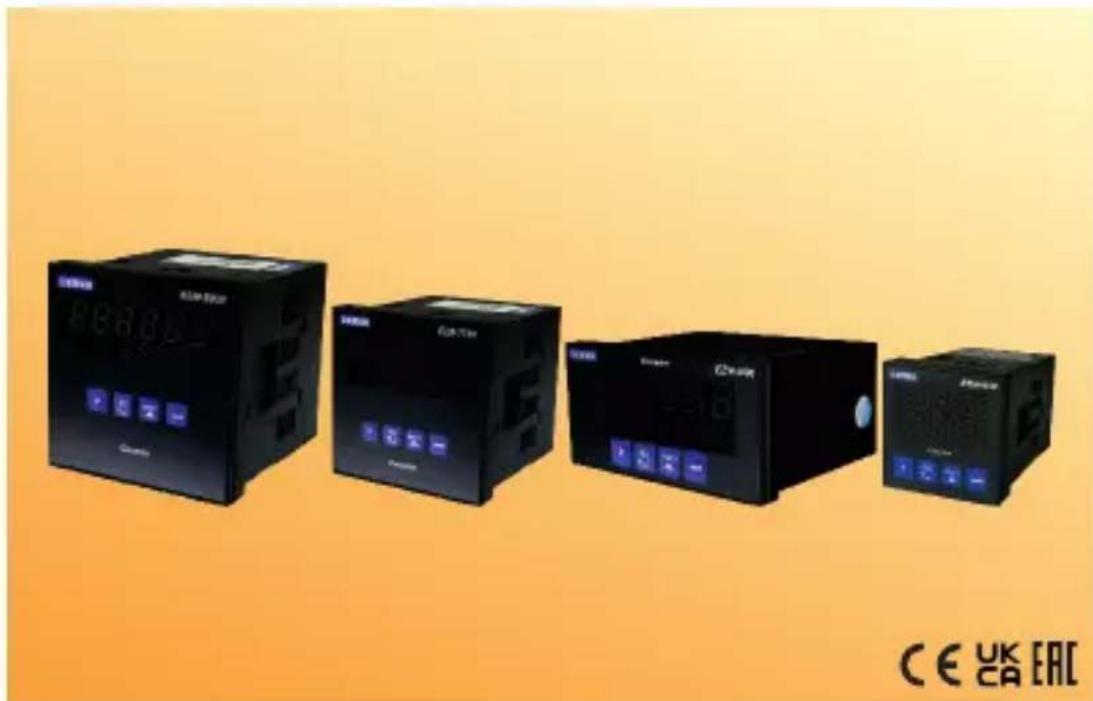

EZM-4430 (48x48 1/16 DIN) EZM-4930 (96x48 1/8 DIN) EZM-7730 (72x72 DIN) EZM-9930 (96x96 1/4 DIN)

Tension d'alimentationA

2	24 V (-%15; +%15) 4VA/4W
3	24 V (-%15; +%10) 50/60 Hz
4	115 V (-%15; +%10) 50/60 Hz
5	230 V (-%15; +%10) 50/60 Hz
9	Client (Maximum 240 V (-%15; +%10)) 50/60 Hz

Sortie 1E

1 Sortie relais (5 A à 250 V\~, sur charge résistive)

Toutes les informations de commande de la série EZM-XX30 sont fournies dans le tableau ci-dessus. L'utilisateur peut configurer le produit de manière appropriée en utilisant les informations et codes dans le tableau et en les convertissant aux codes de commande.

Tout d'abord, la tension d'alimentation, puis les autres spécifications doivent être déterminées.

Veuillez remplir les blancs de code de commande en fonction de vos besoins.

Veuillez nous contacter, si vos besoins sont en dehors des normes.

Symbole désignant Vac ∼

Symbole désignant Vcc ---

Symbole désignant Vac et Vcc ≌

Votre partenaire technologique

Nous vous remercions d'avoir choisi les produits Emko Elektronik. Vous pouvez télécharger le manuel d'utilisation détaillé sur notre site internet.

www.emkoelektronik.com.tr
