MANUAL DE USUARIO EZM-7730 Emko

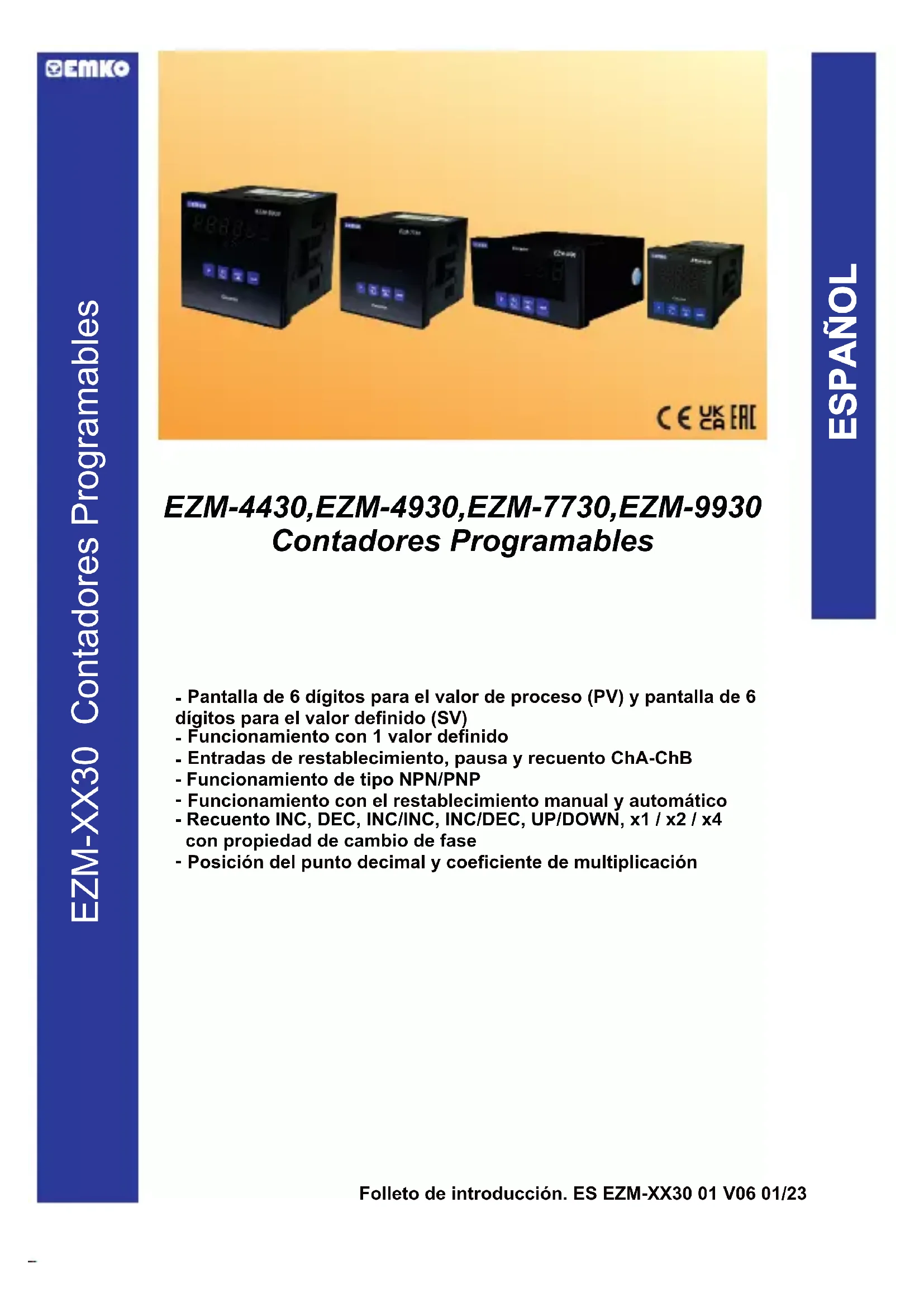

Contadores Programables ESPAÑOL Folleto de introducción. ES EZM-XX30 01 V06 01/23
- Funcionamiento de tipo NPN/PNP
- Recuento INC, DEC, INC/INC, INC/DEC, UP/DOWN, x1 / x2 / x4 con propiedad de cambio de fase
Pantalla de 6 dígitos para el valor de proceso (PV) y pantalla de 6 dígitos para el valor definido (SV) Funcionamiento con 1 valor definido Entradas de restablecimiento, pausa y recuento ChA-ChB Funcionamiento con el restablecimiento manual y automático Posición del punto decimal y coeficiente de multiplicación2 ESPECIFICACIONES: ENTRADAS: Salida del proceso: Salida de relé (5A a 250VV en la carga resistiva) Entradas de recuento (Ch-A,Ch-B): Se puede conectar el codificador o el sensor capacitivo, de proximidad o del conmutador Entrada de restablecimiento: Se puede conectar el codificador o el sensor capacitivo, de proximidad o del conmutador Entrada de pausa: Se puede conectar el codificador o el sensor capacitivo, de proximidad o del conmutador Selección del tipo de sensor: Se puede seleccionar NPN o PNP. Función de restablecimiento: automática o manual. Tipos de entrada de recuento y frecuencia máxima: INC, DEC, INC/INC, INC/DEC, UP/DOWN máx. 20 kHZ. x1 / x2 / x4: Recuento de cambio de fase (para el codificador); Máx. 10 kHZ. Filtro de la entrada de restablecimiento y de pausa: 2-50 mseg. (se puede ajustar en el parámetro). SALIDA PANTALLA: Pantalla del valor de proceso: EZM-4430: Pantalla LED 8 mm roja de 6 dígitos EZM-4930: Pantalla LED 13,2 mm roja de 6 dígitos EZM-7730: Pantalla LED 10,8 mm roja de 6 dígitos EZM-9930: Pantalla LED 13,2 mm roja de 6 dígitos Pantalla del valor definido: EZM-4430: Pantalla LED 8 mm verde de 6 dígitos EZM-4930: Pantalla LED 8 mm verde de 6 dígitos EZM-7730: Pantalla LED 8 mm verde de 6 dígitos EZM-9930: Pantalla LED 8 mm verde de 6 dígitos Pantalla de LED: SLED de SV (valor definido), OP (posición de salida).
TENSIÓN DE ALIMENTACIÓN

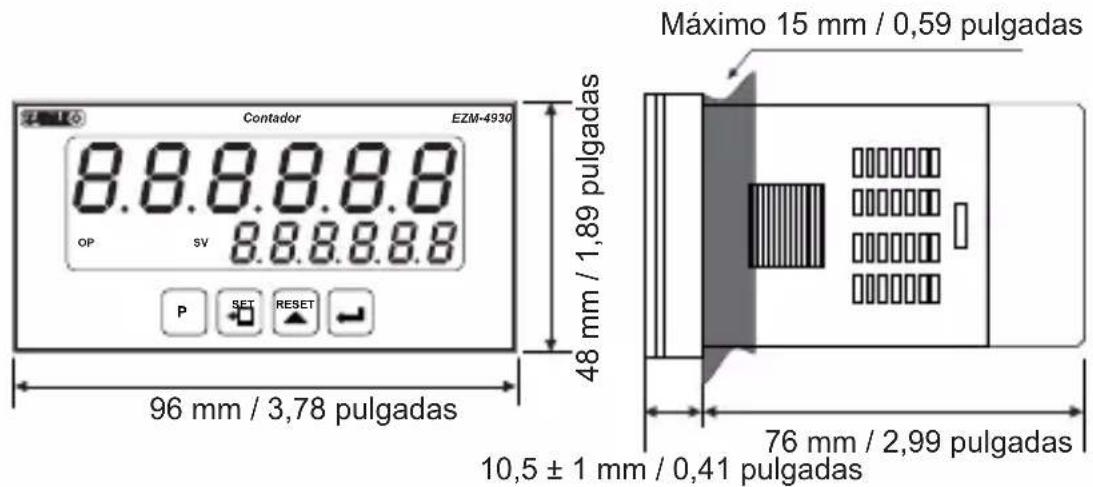

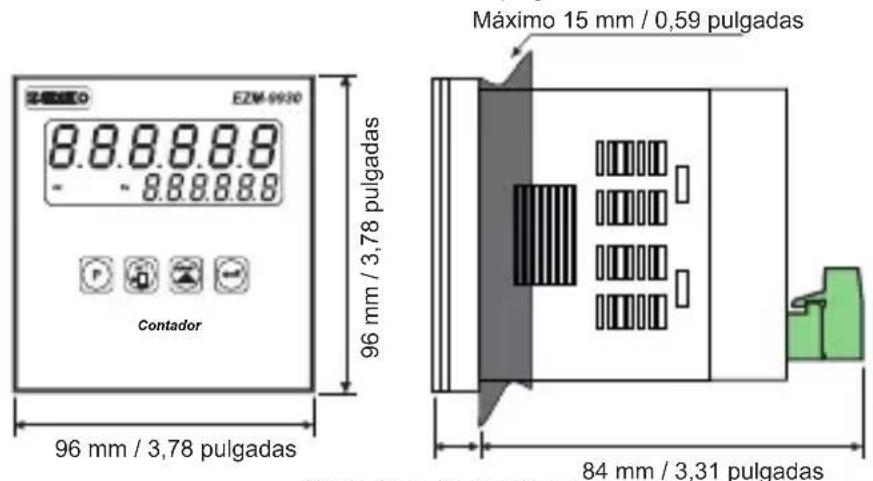

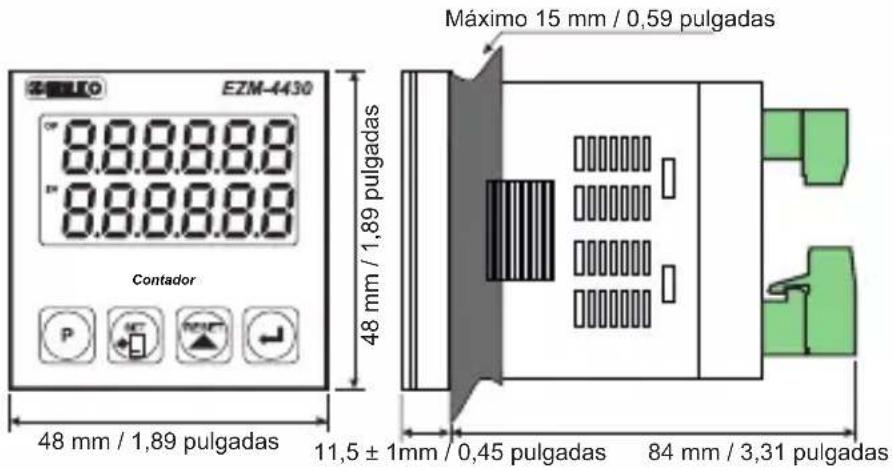

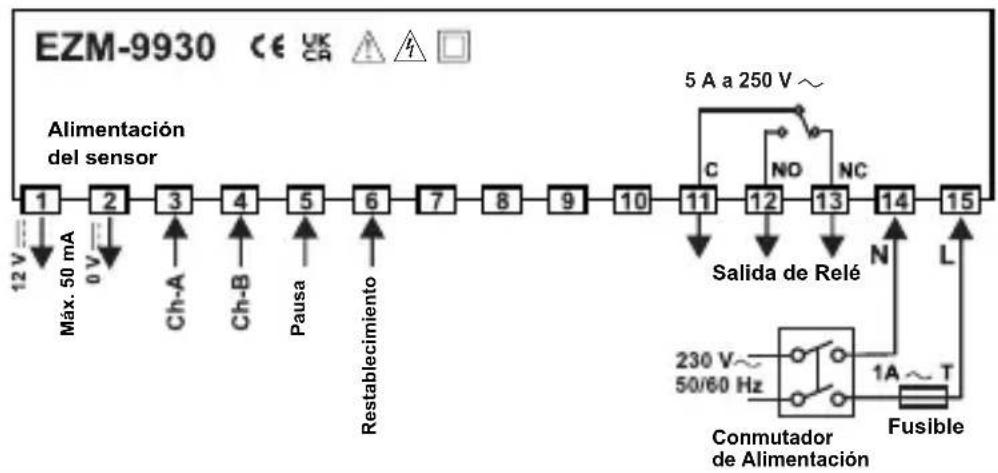

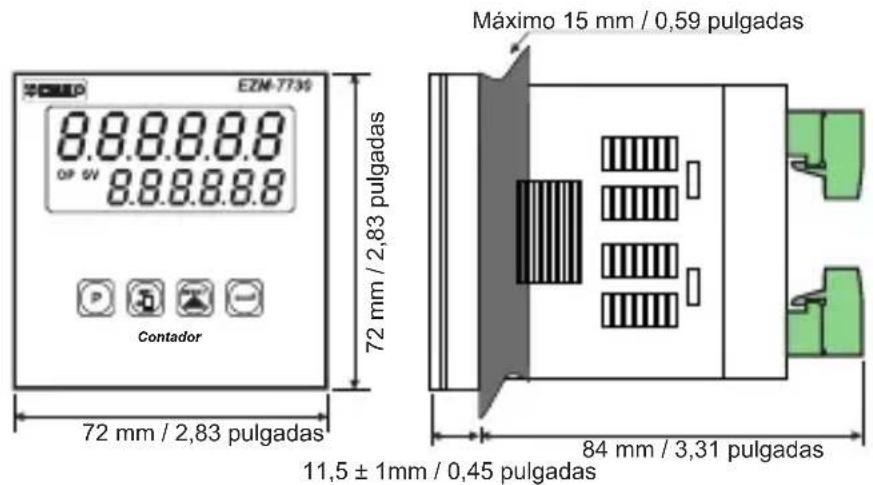

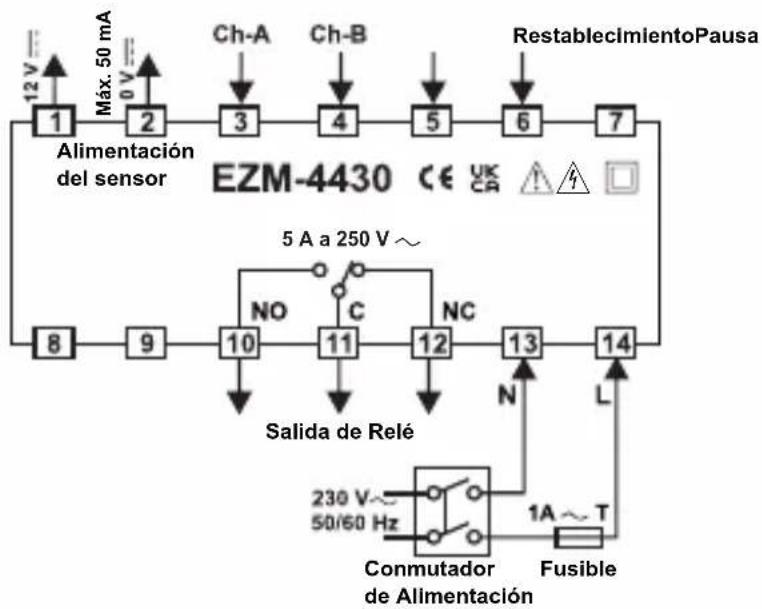

230 V V 50/60 Hz (-15%; +10%) 3 VA 115 V V (-15%; +10%) 3VA 24 V V 50/60 Hz (-15%; +10%) 3VA (Se debe determinar en el pedido). 24 VW(-%15;+%15) 4 VA/4W CALIFICACIONES AMBIENTALES y ESPECIFICACIONES FÍSICAS Peso: Dimensiones: Encastre del panel: Temperatura de funcionamiento Humedad , Clase de Protección : De 0 a 50°C : 0-90% de humedad relativa (sin condensación) : Ip65 en la parte delantera, Ip20 en la parte trasera. EZM-4430: 210 g EZM-4930: 240 g EZM-7730: 270 g EZM-9930: 340 g EZM-4430: (48 x 48 mm, Profundidad: 95 mm) EZM-4930: (96 x 48 mm, Profundidad: 96 mm) EZM-7730: (72 x72 mm, Profundidad: 95,5 mm) EZM-9930: (96 x 96 mm, Profundidad: 96 mm) EZM-4430: (48 x 48 mm) EZM-4930: (96 x 48 mm) EZM-7730: (72 x72 mm) EZM-9930: (96 x 96 mm)3 Cableados eléctricos Alimentación del sensor Salida de Relé Conmutador de Alimentación Fusible RestablecimientoPausa Máx. 50 mA 5 A a 250 V V Alimentación del sensor Salida de Relé Conmutador de Alimentación Fusible Pausa Restablecimiento Máx. 50 mA 5 A a 250 V V Alimentación del sensor Salida de Relé Conmutador de Alimentación Fusible RestablecimientoPausa Máx. 50mA 5 A a 250 V V

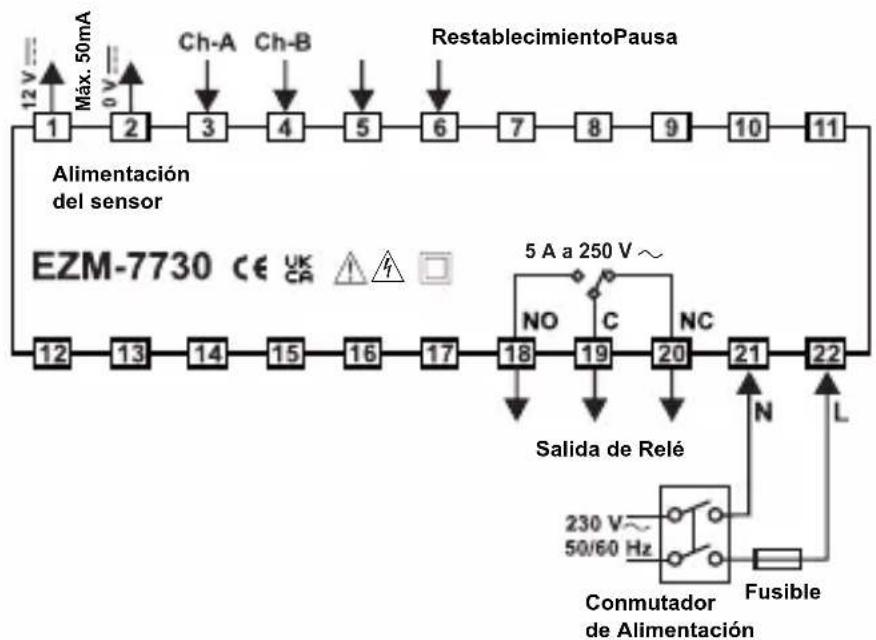

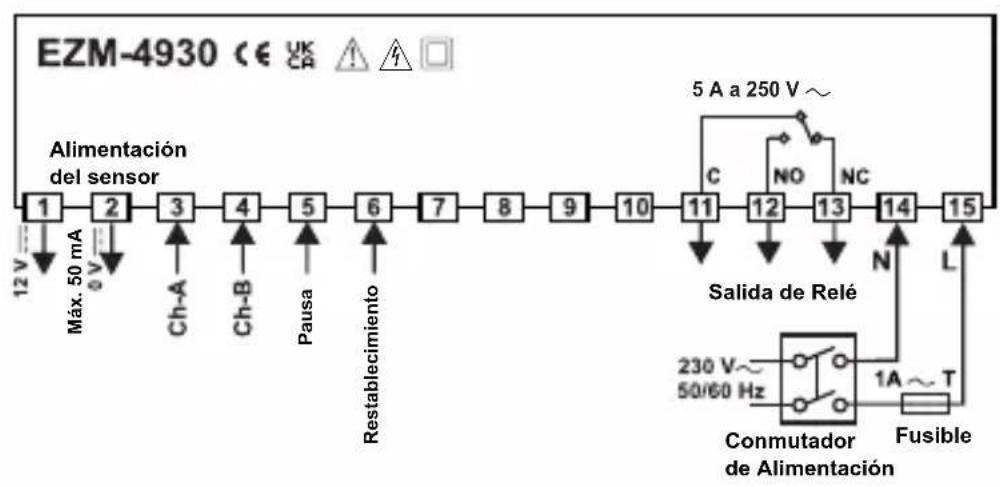

aAlimentación del sensor Salida de Relé Conmutador de Alimentación Fusible PausaRestablecimientoMáx. 50 mA 5 A a 250 V V

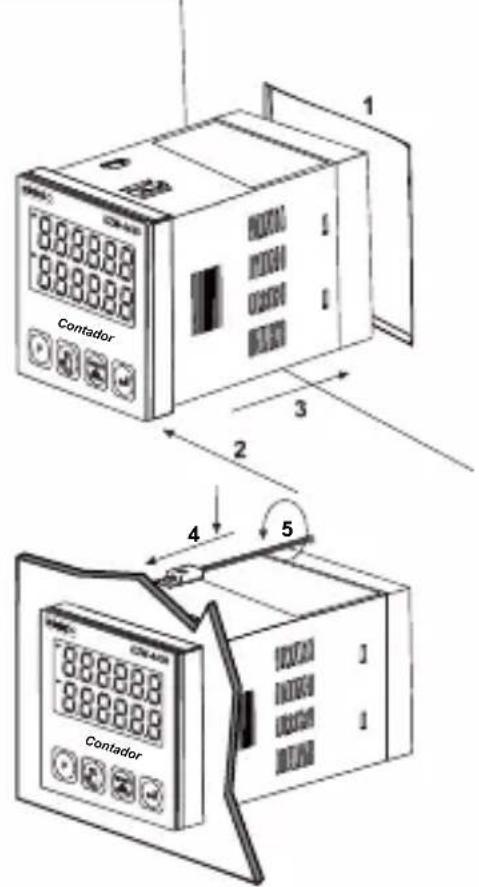

1- Antes de montar el dispositivo en su panel,
asegúrese de que el encastre del panel es adecuado.
2- Compruebe la posición del tapón del panel
3- Inserte el dispositivo a través del encastre. Si
la brida de montaje se encuentra en la unidad, extráigala antes de introducir la unidad en el panel.
4- Inserte la unidad en el encastre del panel por
5- Inserte las bridas de montaje en los orificios
localizados en la parte superior e inferior del dispositivo y atornille los tornillos de fijación hasta inmovilizar completamente el panel.

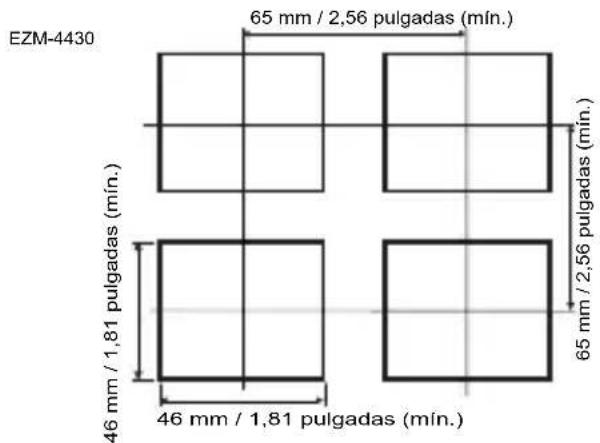

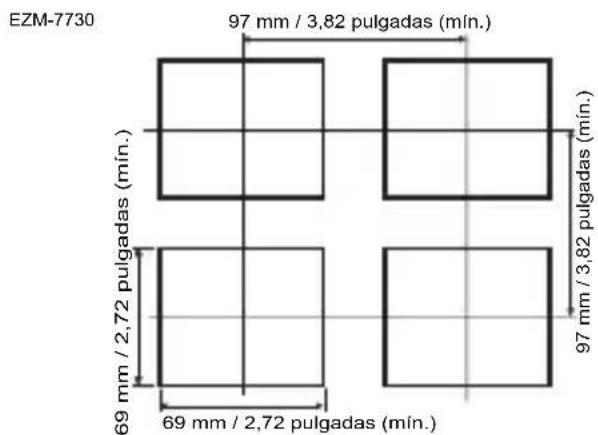

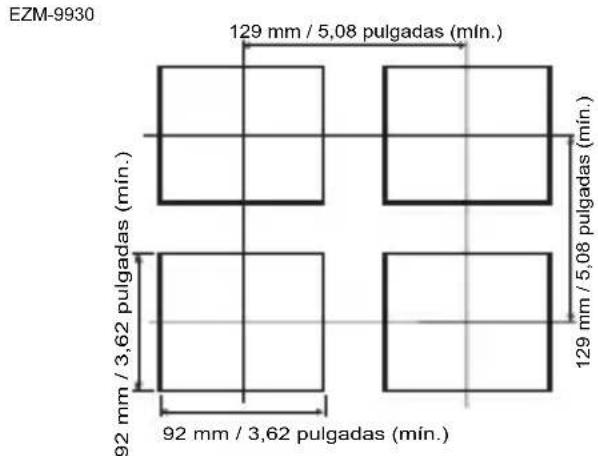

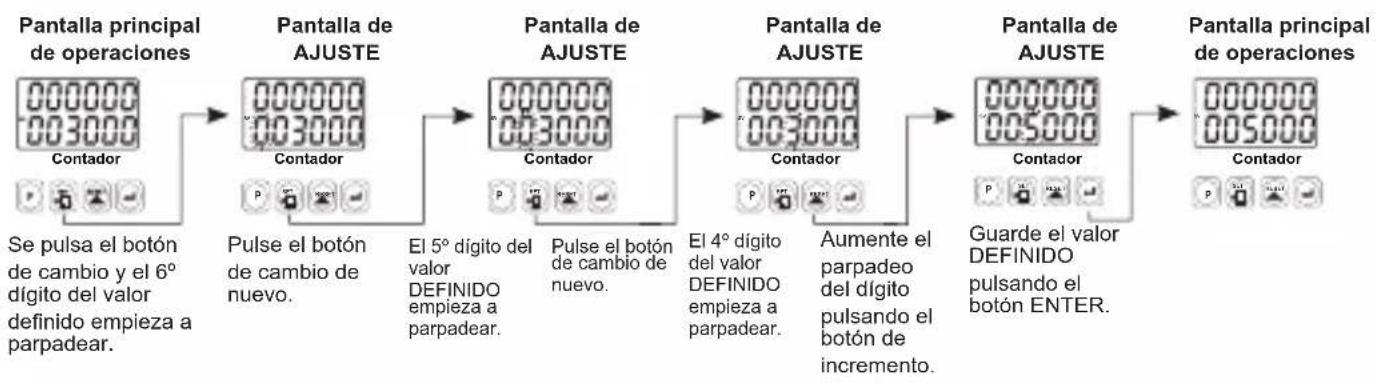

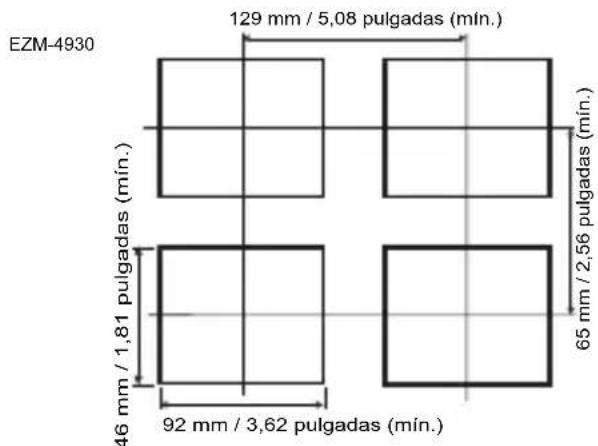

Contador Contador6 Encastre del panel EZM-4430 EZM-4930 EZM-7730 EZM-9930 65 mm / 2,56 pulgadas (mín.) 46 mm / 1,81 pulgadas (mín.) 46 mm / 1,81 pulgadas (mín.) 65 mm / 2,56 pulgadas (mín.) 129 mm / 5,08 pulgadas (mín.) 46 mm / 1,81 pulgadas (mín.) 65 mm / 2,56 pulgadas (mín.) 97 mm / 3,82 pulgadas (mín.) 69 mm / 2,72 pulgadas (mín.) 69 mm / 2,72 pulgadas (mín.) 97 mm / 3,82 pulgadas (mín.) 129 mm / 5,08 pulgadas (mín.) 92 mm / 3,62 pulgadas (mín.) 129 mm / 5,08 pulgadas (mín.) 92 mm / 3,62 pulgadas (mín.) 92 mm / 3,62 pulgadas (mín.)7 Acceder a los valores definidos y cambiarlos Pantalla principal de operaciones Se pulsa el botón de cambio y el 6º dígito del valor definido empieza a parpadear. Pantalla de AJUSTE Pulse el botón de cambio de nuevo. El 5º dígito del valor DEFINIDO empieza a parpadear.El 4º dígito del valor DEFINIDO empieza a parpadear. Aumente el parpadeo del dígito pulsando el botón de incremento. Pulse el botón de cambio de nuevo. Pantalla de AJUSTE Pantalla de AJUSTE
SET Contador Contador Contador Contador Guarde el valor DEFINIDO pulsando el botón ENTER. Pantalla principal de operaciones Pantalla de AJUSTE

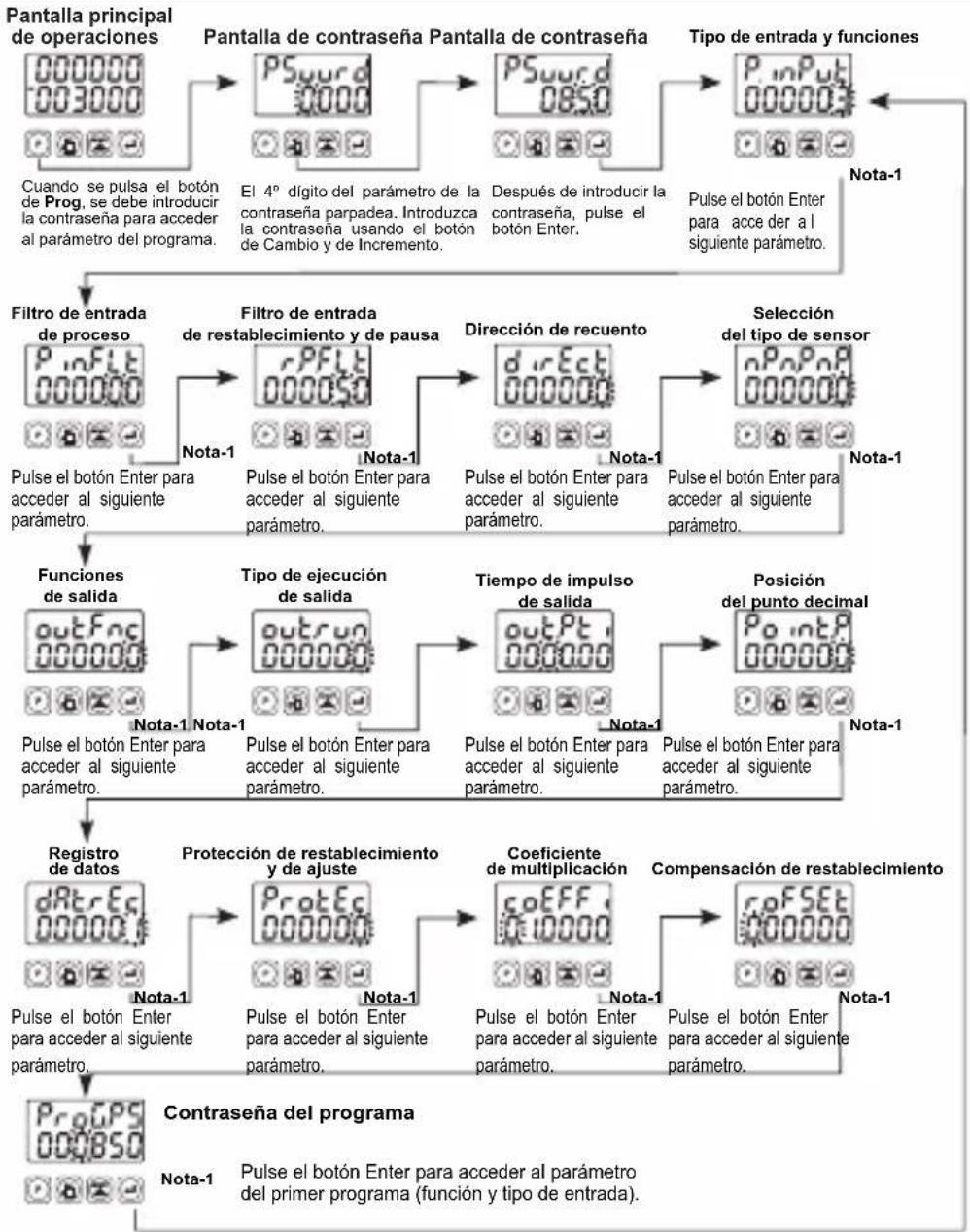

SET Contador Contador Acceso a los parámetros del programa Contraseña del programa Pulse el botón Enter para acceder al parámetro del primer programa (función y tipo de entrada). Pulse el botón Enter para acce der a l siguiente parámetro. Cuando se pulsa el botón de Prog, se debe introducir la contraseña para acceder al parámetro del programa. El 4º dígito del parámetro de la contraseña parpadea. Introduzca la contraseña usando el botón de Cambio y de Incremento. Después de introducir la contraseña, pulse el botón Enter. Pantalla principal de operaciones Pantalla de contraseña Pantalla de contraseña Tipo de entrada y funciones Filtro de entrada de proceso Filtro de entrada de restablecimiento y de pausa Dirección de recuento Selección del tipo de sensor Funciones de salida Tipo de ejecución de salida Tiempo de impulso de salida Posición del punto decimal Registro de datos Protección de restablecimiento y de ajuste Coeficiente de multiplicación Compensación de restablecimiento Nota-1 Nota-1 Nota-1 Nota-1 Nota-1 Nota-1 Nota-1 Pulse el botón Enter para acceder al siguiente parámetro. Pulse el botón Enter para acceder al siguiente parámetro. Pulse el botón Enter para acceder al siguiente parámetro. Pulse el botón Enter para acceder al siguiente parámetro. Pulse el botón Enter para acceder al siguiente parámetro. Pulse el botón Enter para acceder al siguiente parámetro. Pulse el botón Enter para acceder al siguiente parámetro. Pulse el botón Enter para acceder al siguiente parámetro. Pulse el botón Enter para acceder al siguiente parámetro. Pulse el botón Enter para acceder al siguiente parámetro. Pulse el botón Enter para acceder al siguiente parámetro. Pulse el botón Enter para acceder al siguiente parámetro. Nota-1 Nota-1 Nota-1 Nota-1 Nota-1 Nota-1 Nota-1 Nota 1: El valor del parámetro se puede cambiar con el botón de incremento. Cuando se pulsa el botón Enter, el valor del parámetro se guardará y se accederá al siguiente parámetro. Nota 2: Pulse el botón “P” para salir sin guardar el valor del parámetro. Así, aparece la pantalla principal de operaciones.8 Definiciones de parámetros :funciones y tipo de entrada (Predeterminado=3) 0 : 1 : conteo descendente en el extremo ascendente de la entrada Ch-A. (DEC) 2 : 3 : 4 : 5 : cambio de la fase x1 (para el codificador gradual) 6 : cambio de la fase x2 (para el codificador gradual) 7 : cambio de la fase x4 (para el codificador gradual) conteo ascendente en el extremo ascendente de la entrada Ch-A (INC). Recuento ascendente en el borde ascendente de la entrada Ch-A, recuento descendente en el borde ascendente de la entrada Ch-B. (INC/DEC) conteo ascendente en el extremo ascendente de la entrada Ch-A, conteo ascendente en el extremo ascendente de la entrada Ch-B. (INC/INC) conteo ascendente en el extremo ascendente de la entrada Ch-A cuando Ch-B es 0, conteo descendente en el extremo ascendente de Ch-A cuando Ch-B es 1. (UP/DOWN) : tiempo de filtrado para las entradas Ch-A y Ch-B (predeterminado=0) : tiempo de filtrado para las entradas de pausa y restablecimiento (predeterminado=50) :Dirección de recuento (predeterminado=0) :Selección del tipo de sensor (Predeterminado=0) Está seleccionado el tipo de sensor PNP. Está seleccionado el tipo de sensor NPN. Conteo descendente. (Preestablecido--> 0) Conteo ascendente. (0 -->Preestablecido) Se utiliza para la protección anti-rebote del contacto eléctrico o la señal que es inferior al tiempo de impulso determinado. Se puede ajustar de a milisegundos. Se utiliza para la protección anti-rebote del contacto eléctrico o la señal que es inferior al tiempo de impulso determinado. Se puede ajustar de a milisegundos. :Funciones de salida (Predeterminado=0)

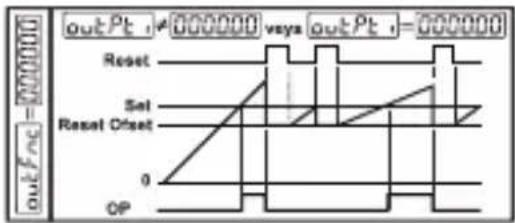

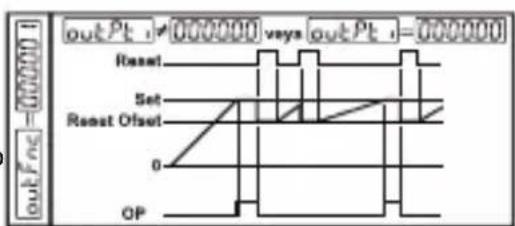

Restablecimiento manual-1: se realiza el recuento del proceso hasta que se produzca el restablecimiento manual. Cuando el valor de recuento alcance el valor definido, se cambia la posición de salida. Restablecimiento manual-2: se realiza el recuento del proceso hasta que se produzca el restablecimiento manual. Cuando el valor de recuento alcance el valor definido, se cambia la posición de salida. El recuento no cambia, continúa por encima del valor definido. La posición de salida no cambia hasta que se produzca el restablecimiento manual. 1:8

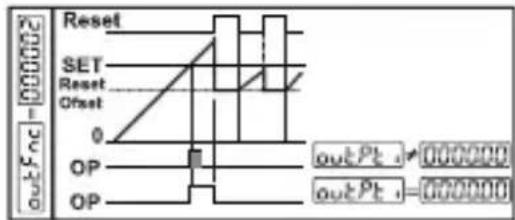

2- Restablecimiento manual-3:
se realiza el recuento del proceso hasta que se produzca el restablecimiento manual. Cuando el valor de recuento alcance el valor definido, se cambia la posición de salida. Tras finalizar el tiempo de impulso de salida , las posiciones de salida cambian a la posición anterior.

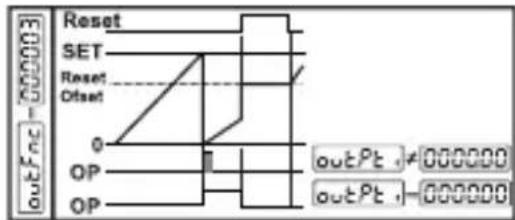

Restablecimiento automático-1: cuando el valor de recuento alcance el valor definido, se cambia la posición de salida. El valor de proceso se restablece automáticamente y el recuento continuará desde “0” (conteo ascendente) o desde “Set” (Ajuste) (conteo descendente). Cuando finalice el tiempo de impulso de salida , las posiciones de salida cambian a la posición anterior.

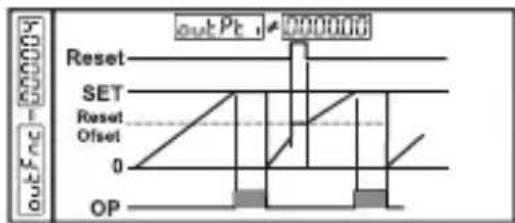

Restablecimiento automático-2: cuando el valor de recuento alcance el valor definido, se cambia la posiciónde salida. El recuento no continúa por encima del valor definido. El valor deproceso se restablece automáticamente, el recuento continúa desde “0”(conteo ascendente) o desde “Set” (Ajuste) (conteo descendente) y lasposiciones de salida cambian a la posición anterior al final del tiempo de impulso de salida.

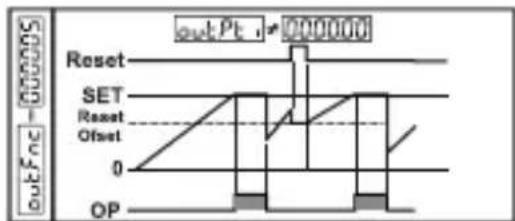

Restablecimiento automático-3: cuando el valor de recuento alcance el valor definido, se cambia la posición de salida. El valor de recuento se vuelve cero. (Para 0->P) El recuento se reinicia en el valor “0”, pero el valor definido se muestra en la pantalla del valor de proceso. La posición de salida vuelve a ser la anterior y el valor de recuento real se puede ver al final del tiempo de impulso de salida .

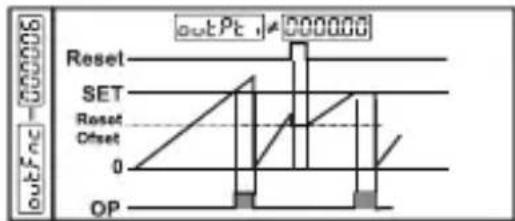

Restablecimiento automático-4: cuando el valor de recuento alcance el valor definido, se cambia la posición de salida. El valor de recuento se restablece automáticamente y el recuento continuará (para 0->P) y las posiciones de salida cambian a la posición anterior al final del tiempo de impulso de salida .

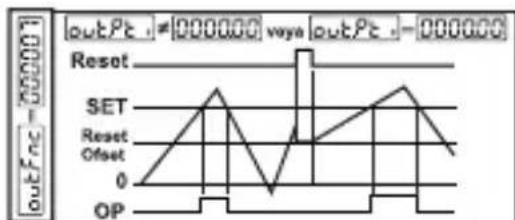

Restablecimiento automático-5:se realiza el recuento del proceso hasta que se produzca el restablecimiento manual. El tiempo de impulso de salida no se tiene en cuenta. Esta función se puede preferir en los sistemas que realizan elconteo ascendente o descendente al mismo tiempo. :Tipo de ejecución de salida (Predeterminado=0) Normalmente con impulso nergised. Normalmente sin impulso: Contraseña del programa (Predeterminada=0)
:Tiempo de impulso de salida (Predeterminado=0,00) Determina el tiempo que estará activada la salida. Se puede ajustar de 00,00 a 99,99 segundos. Si se encuentra en 00,00 segundos, entonces funciona de forma indefinida. : Posición del punto (Predeterminado=0) Entre el primer y el segundo dígito. Sin punto. Entre el segundo y el tercer dígito. Entre el tercer y el cuarto dígito. Entre el cuarto y el quinto dígito. : Registro de datos (Predeterminado=1) El valor de recuento no se guarda en la memoria cuando la alimentación está desconectada. El valor de recuento se guarda en la memoria cuando la alimentación está desconectada y se restaura en el arranque. :Protección de restablecimiento y de ajuste (Predeterminado=0) Sin protección de restablecimiento y de ajuste. Solo está activada la protección del botón de Restablecimiento. Solo está activada la protección del botón de Set (Ajuste). Protección total. Está activada la protección del botón de Set (Ajuste) y de restablecimiento. : Coeficiente de multiplicación (Predeterminado=01,0000) El valor de recuento que se lee desde la entrada de proceso se multiplica por este valor. El valor del parámetro se puede ajustar desde 00,0000 asta 99,9999. Si este parámetro se ajusta en “01,0000”, no tiene efecto en el recuento de la entrada de proceso, de forma que el valor de proceso es igual al recuento de la entrada de proceso. : Compensación de restablecimiento (Predeterminado=0) Se puede ajustar de a . Cuando el proceso se restablece manualmente, el proceso de recuento comienza desde este valor. Se utiliza para acceder a los parámetros del programa. Se puede ajustar de a . Si es ; no hay protección de contraseña al acceder a los parámetros del programa. Si el operador accede a los parámetros del programa introduciendo “0” en , el operador solo podrá ver el parámetro sin cambios, excepto .10 Mensajes de error en el contador programable EZM-XX30
1- Si el valor real está parpadeando y el recuento se detiene;
Aparece si algún valor de recuento es mayor que el valor de recuento máximo. Para eliminar esta advertencia y restablecer el valor de recuento, pulse el botón de RESTABLECIMIENTO.
2- Si el valor real está parpadeando y el recuento se detiene;Aparece si algún valor
de recuento es inferior que el valor de recuento mínimo. Para eliminar esta advertencia y restablecer el valor de recuento, pulse el botón de RESTABLECIMIENTO.

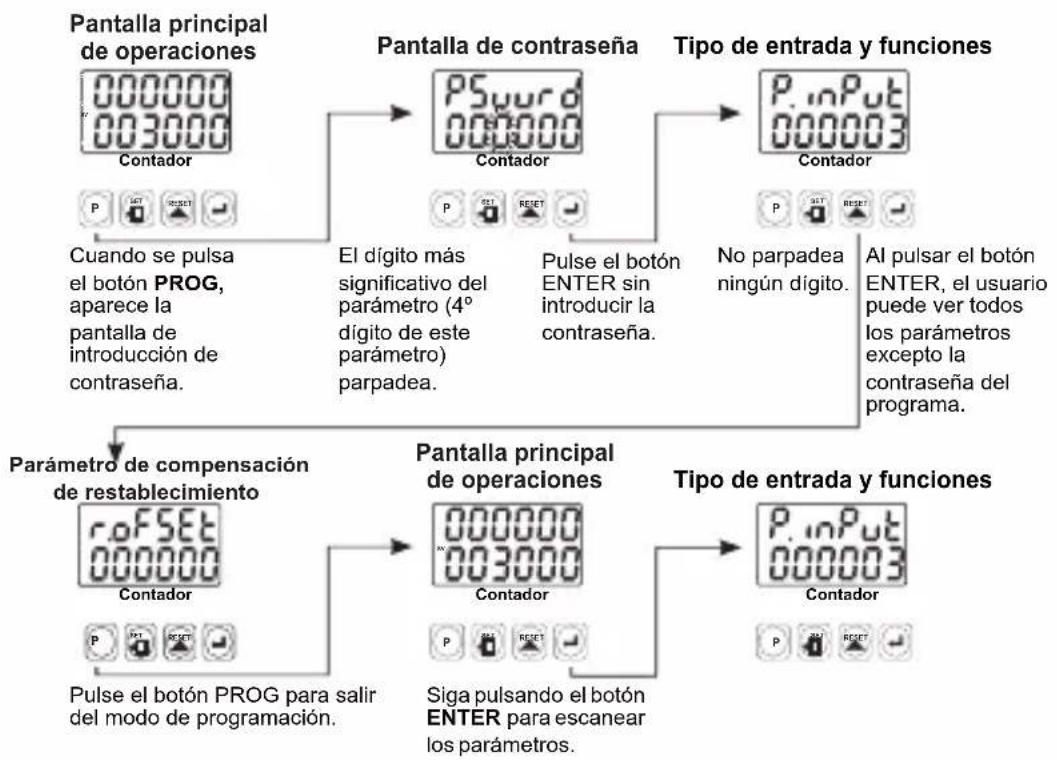

SET Counter Counter Parámetro de compensación de restablecimiento Cuando se pulsa el botón PROG, aparece la pantalla de introducción de contraseña. El dígito más significativo del parámetro (4º dígito de este parámetro) parpadea. Pulse el botón ENTER sin introducir la contraseña. No parpadea ningún dígito. Al pulsar el botón ENTER, el usuario puede ver todos los parámetros excepto la contraseña del programa. Pulse el botón PROG para salir del modo de programación. Siga pulsando el botón ENTER para escanear los parámetros. Contador Contador Contador Contador Contador Contador Pantalla de contraseña Pantalla principal de operaciones Tipo de entrada y funciones Pantalla principal de operaciones Tipo de entrada y funciones
Antes de iniciar la instalación de este producto, lea atentamente el manual de instrucciones y las advertencias que se indican a continuación. Instalación En el paquete se incluye, -Una unidad -Dos bridas de montaje -Un manual de instrucciones Se recomienda una inspección visual de este producto antes de instalarse para detectar posibles daños ocasionados durante el envío. Es su responsabilidad asegurarse de que este producto sea instalado por técnicos mecánicos y eléctricos cualificados. Si hay peligro de accidentes graves resultantes de un fallo o defecto en esta unidad, apague el sistema y retire la conexión eléctrica del dispositivo del sistema. La unidad se suele suministrar sin un conmutador de fuente de alimentación ni un fusible. Se necesita el uso de un fusible o un conmutador de alimentación.11 Asegúrese de utilizar la tensión de alimentación nominal para proteger la unidad contra daños y evitar fallos. Mantenga la alimentación apagada hasta finalizar todo el cableado para evitar descargas eléctricas y problemas con la unidad. No intente nunca desmontar, modificar ni reparar esta unidad. Las alteraciones de la unidad pueden dar lugar a un funcionamiento incorrecto, descargas eléctricas o incendios. No se debe usar la unidad en atmósferas gaseosas explosivas o inflamables. Al colocar el equipo en el orificio del panel de metal durante la instalación mecánica, algunas rebabas de metal pueden provocar daños en las manos, por ello debe tener cuidado. El montaje del producto en un sistema se debe realizar con sus bridas de fijación. No realice el montaje del dispositivo con una brida de fijación inadecuada. Asegúrese de que el dispositivo no se caiga al realizar el montaje. Es responsabilidad suya si este equipo se utiliza de una forma no especificada en este manual de instrucciones. Garantía EMKO Elektronik garantiza que el equipo suministrado no presenta ningún defecto en el material ni en la fabricación. Esta garantía tiene una duración de dos años. Este periodo de garantía comienza a partir de la fecha de entrega. Esta garantía es vigente si el cliente desempeña completamente las tareas y responsabilidades que se determinan en el documento de la garantía y en el manual de instrucciones. Mantenimiento Las reparaciones solamente las debe realizar el personal formado y especializado. Corte la corriente del dispositivo antes de acceder a las piezas internas. No limpie la carcasa con disolventes con base de hidrocarburo (gasolina, tricloroetileno, etc.). El uso de dichos disolventes puede reducir la fiabilidad mecánica del dispositivo. Utilice un paño humedecido en alcohol etílico o agua para limpiar la carcasa de plástico externa. Empresa fabricante Información del fabricante: Teléfono : +90 224 261 1900 Fax : +90 224 261 1912 Información de reparación y mantenimiento: Teléfono: +90 224 261 1900 Fax : +90 224 261 1912 Emko Elektronik Sanayi ve Ticaret A.Ş. Bursa Organize Sanayi Bölgesi, (Fethiye OSB Mah.) Ali Osman Sönmez Bulvarı, 2. Sokak, No:3 16215
Emko Elektronik Sanayi ve Ticaret A.Ş. Bursa Organize Sanayi Bölgesi, (Fethiye OSB Mah.) Ali Osman Sönmez Bulvarı, 2. Sokak, No:3 16215 BURSA - TÜRKİYEToda la información de pedidos de la serie EZM-XX30 se proporciona en la tabla anterior. El usuario puede crear la configuración adecuada del dispositivo a partir de la información y los códigos que aparecen en la tabla y aplicarlos en los códigos de pedidos.En primer lugar, se debe determinar la tensión de alimentación y, a continuación, las demás especificaciones.Rellene los espacios de los códigos de pedidos en función de sus necesidades.Póngase en contacto con nosotros, si sus necesidades no se ajustan a las normas. El símbolo significa Vca V El símbolo significa Vcc Z El símbolo significa Vca and Vcc W
Información de pedidos Su Socio Tecnológico www.emkoelektronik.com.tr Muchas gracias por haber elegido productos Emko Elektronik, visite nuestra página web para descargar el manual de usuario detallado.EZM-XX30 Contatori Programmabili
