MANUAL DE USUARIO ESM9900 Emko

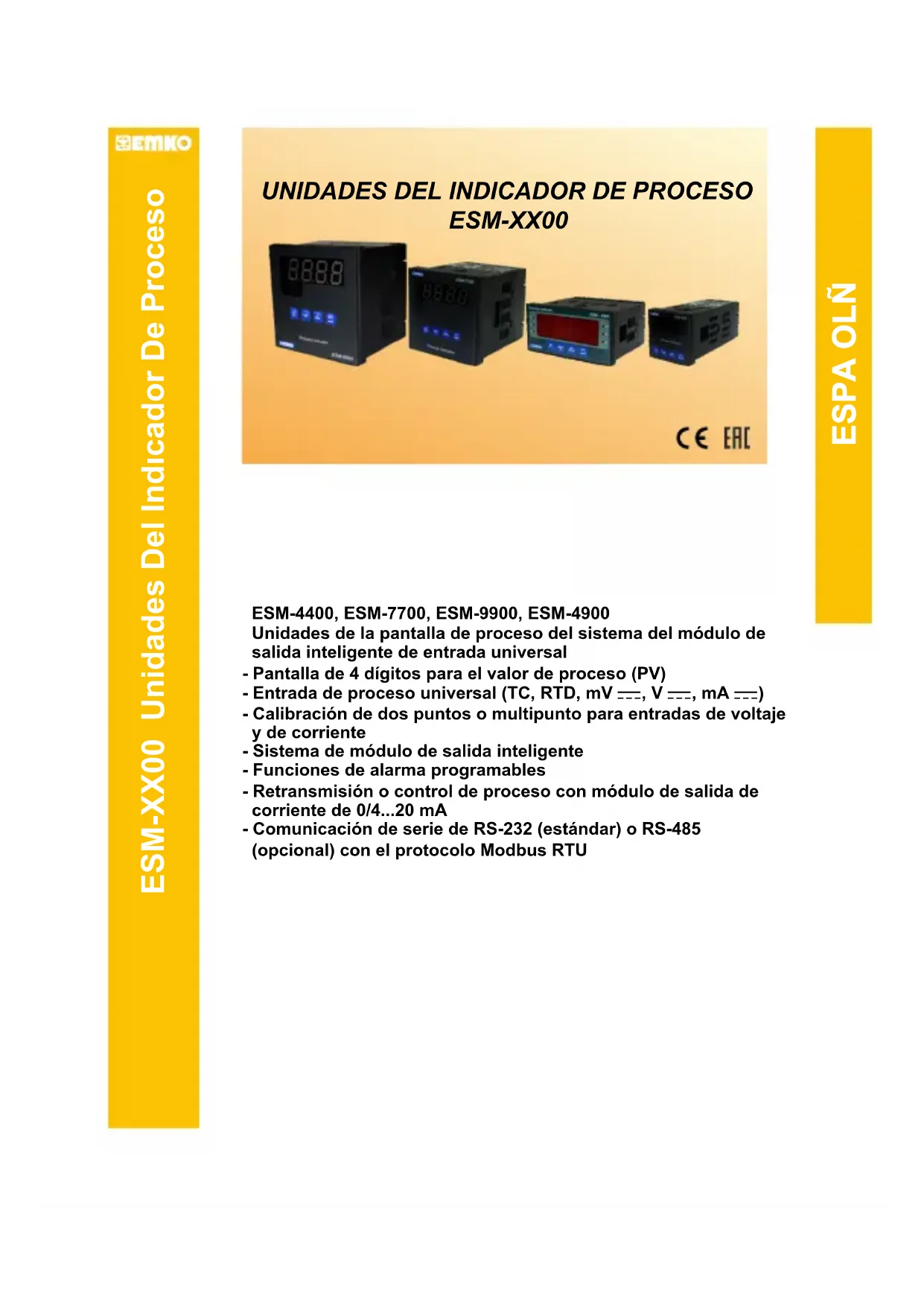

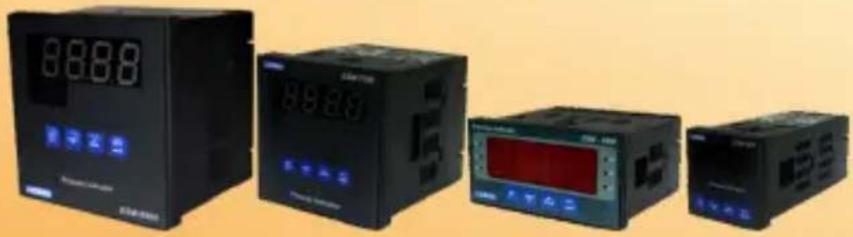

UNIDADES DEL INDICADOR DE PROCESO ESM-XX00

Unidades de la pantalla de proceso del sistema del módulo de salida inteligente de entrada universal

• Pantalla de 4 dígitos para el valor de proceso (PV)
• Entrada de proceso universal (TC, RTD, mV ---, V ---, mA ---)
• Calibración de dos puntos o multipunto para entradas de voltaje y de corriente
• Sistema de módulo de salida inteligente
• Funciones de alarma programables
• Retransmisión o control de proceso con módulo de salida de corriente de 0/4...20 mA
• Comunicación de serie de RS-232 (estándar) o RS-485
  (opcional) con el protocolo Modbus RTU

ESPECIFICACIONES ENTRADA DE PROCESO

Entrada universal: TC, RTD, Tensión/Corriente

Termopar(TC): L(DIN 43710), J, K, R, S, T, B, E y N (IEC584.1)

(ITS90), C (ITS90)

Termorresistencia (RTD): PT-100 (IEC751)(ITS90)

—— Entrada: mV, V, mA

Intervalo de medición: Consulte en la Tabla-1 la selección del tipo de entrada y la escala.

Precisión: ± 0,25% de escala completa para el termopar, termorresistencia, entrada de mV, V y mA.

Compensación de junta fría: automáticamente ±0,1°C/1°C

Compensación de línea: 10 Ohm como máximo

Protección contra roturas del sensor: Mejorada

Ciclo de muestreo: 3 muestras por segundo

Filtro de entrada: de 0,0 a 900,0 segundos

SALIDA

Salida de relé estándar: 5 A @ 250 V (en la carga resistiva)

Módulos de salida: el usuario puede introducir 2 módulos de salida en el dispositivo.

-Módulo de salida del relé

-Módulo de salida de SSR (Máx. 26 mA, Máx. 22 V)

-Módulo de salida digital (Transistor) (Máx. 40 mA @ 18 V—)

-Módulo de salida de corriente de 0/4 a 20 mA

FUENTE DE ALIMENTACIÓN

Tensión de alimentación:

100-240 V ∼ 50/60 Hz (-%15;+%10) -6 VA

(Se debe determinar en el pedido).

PANTALLA

Pantalla de proceso:

ESM-4400: Pantalla LED 10,1 mm roja de 4 dígitos

ESM-4900: Pantalla LED 20,3 mm roja de 4 dígitos

ESM-7700: Pantalla LED 13,2 mm roja de 4 dígitos

ESM-9900: Pantalla LED de 19 mm roja de 4 dígitos

LED Göstergeler: LED de °C /°F / V, OP1/2/3 (Estado de salida).

CALIFICACIONES AMBIENTALES y ESPECIFICACIONES FÍSICAS

Temperatura de funcionamiento : De 0 a 50 °C

Humedad: 0-90 % de humedad relativa (sin condensación)

Clase de Protección: IP65 en la parte delantera, IP20 en la parte trasera

Montaje: Montaje del recinto de tipo-1

Instalación: Instalación fija Categoría II

Categoría de sobretensión: II

Grado de contaminación: II, oficina o lugar de trabajo, sin contaminación conductiva

Peso:

ESM-4400: 210 g

ESM-4900: 260 g

ESM-7700: 270 g

ESM-9900: 360 g

Dimensiones / encastre del panel:

ESM-4400: (48 x 48 mm, Profundidad: 116 mm) / (46 x 46 mm)

ESM-4900: (96 x 48 mm, Profundidad: 86,5 mm) / (92 x 46 mm)

ESM-7700: (72 x 72 mm, Profundidad: 87,5 mm) / (69 x 69 mm)

ESM-9900: (96 x 96 mm, Profundidad: 87,5 mm) / (92 x 92 mm)

Distancia mínima entre los centros de encastre del panel:

ESM-4400: X = 65 mm, Y = 65 mm

ESM-4900: X = 129 mm, Y = 65 mm

Este símbolo se utiliza para las advertencias de seguridad. El usuario debe prestar atención a estas advertencias.

Este símbolo se utiliza para determinar las situaciones peligrosas como resultado de una descarga eléctrica. El usuario debe prestar atención a estas advertencias indudablemente.

Este símbolo se utiliza para determinar las notas importantes acerca de las funciones y el uso del dispositivo.

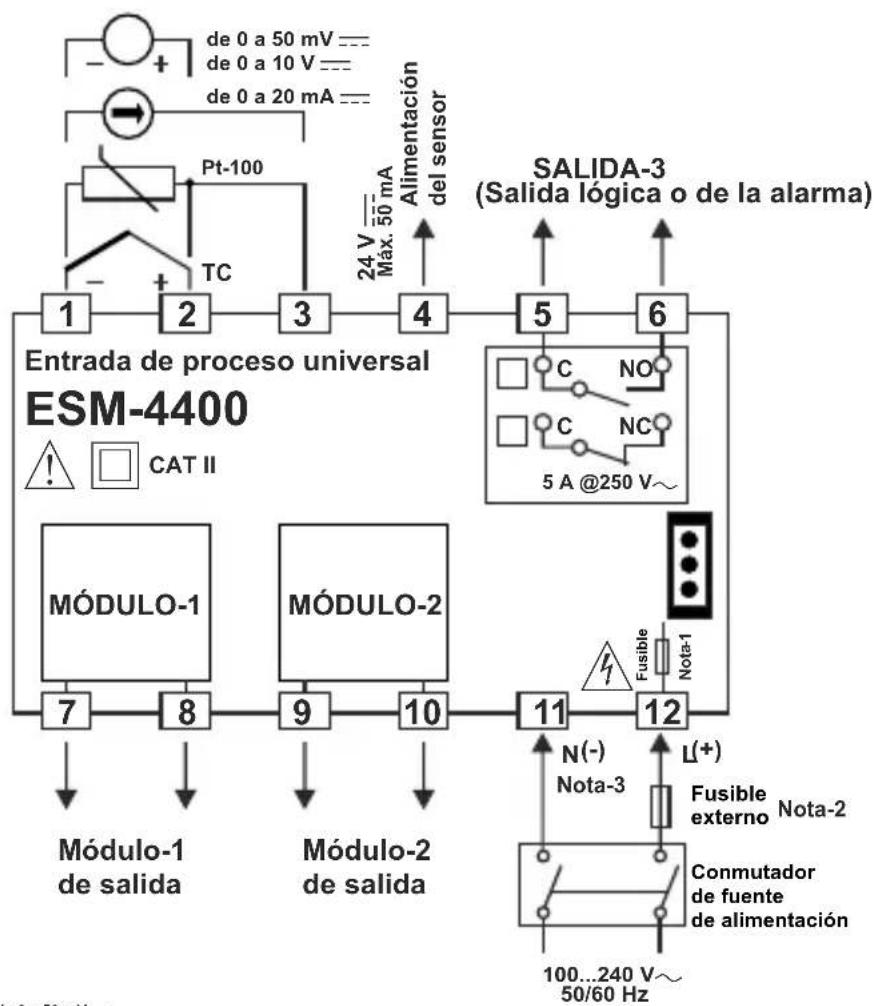

Cableados eléctricos


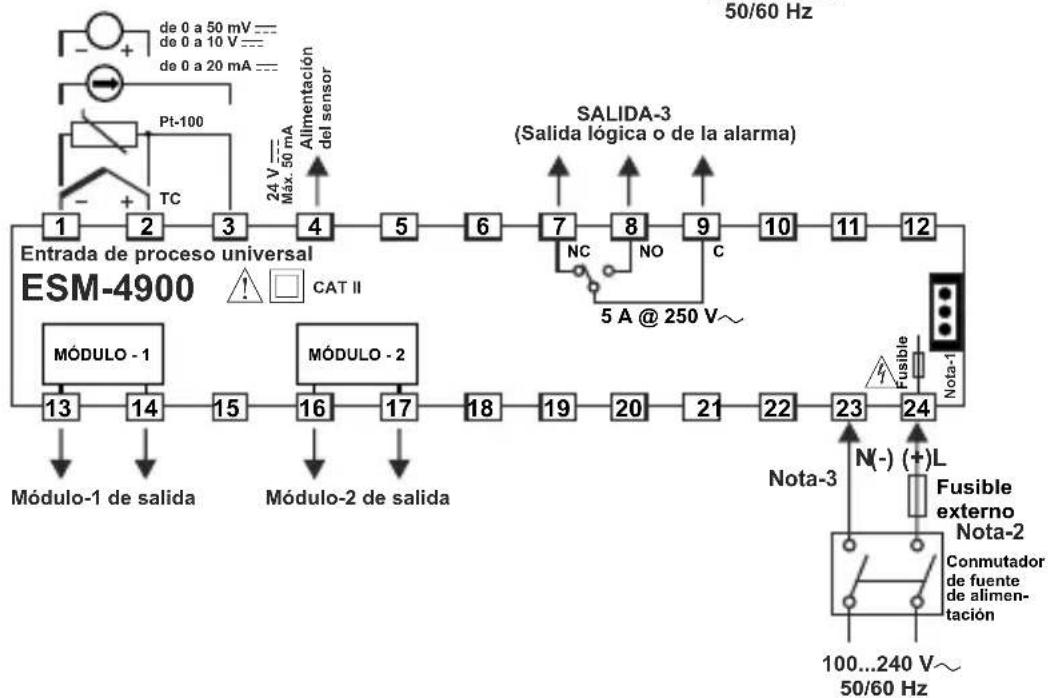

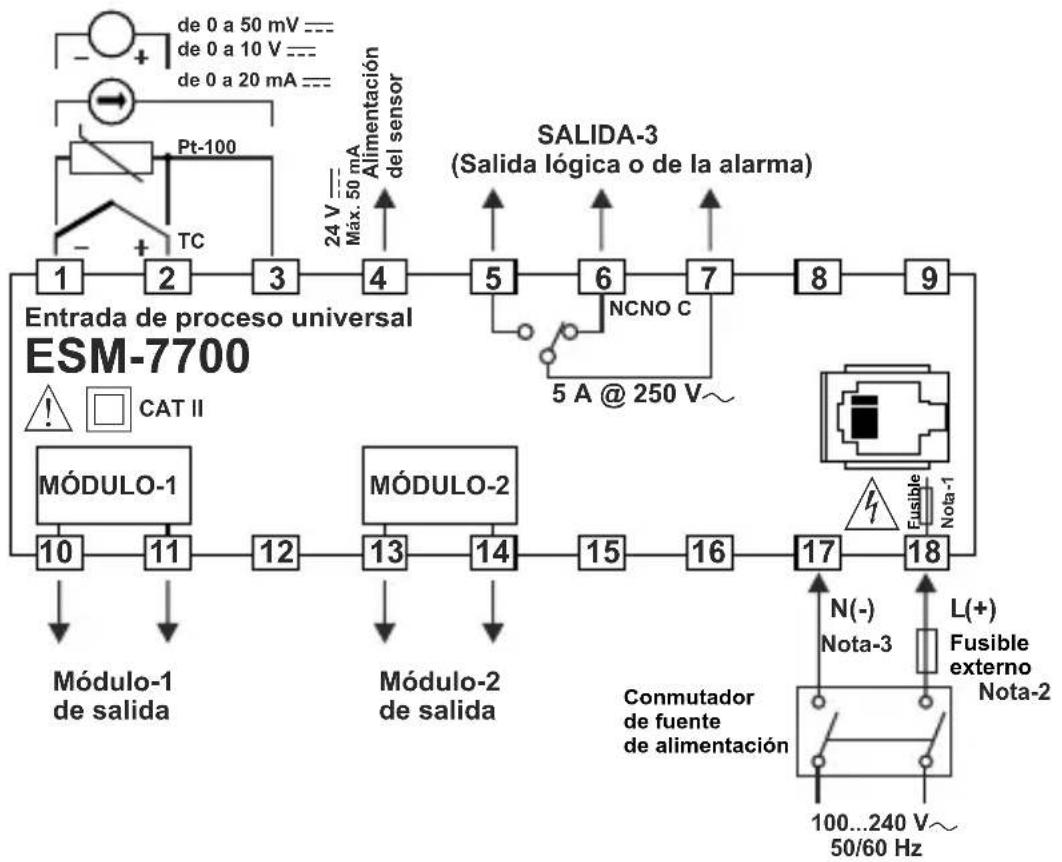

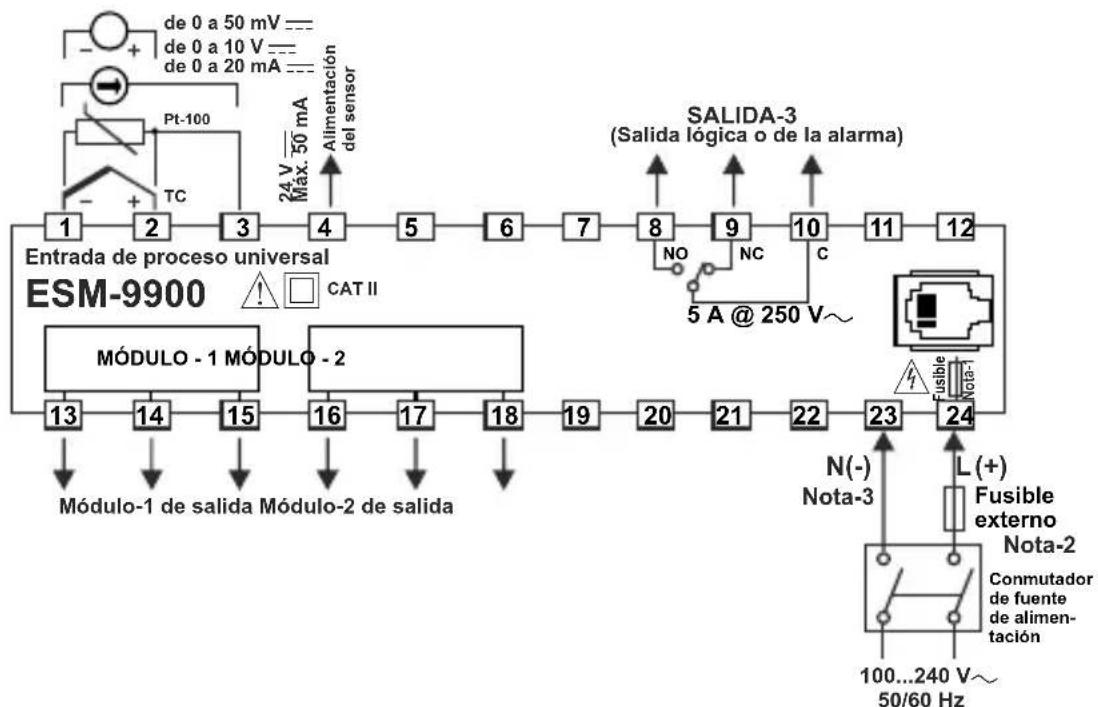


Nota-1 : hay una resistencia ignífuga en el fusible interno.
Nota-2 : se recomienda el fusible externo.
1 A T para la fuente de alimentación de 100...240 V o 24 V
1A T para la fuente de alimentación de 24 V---
Nota-3: "L" es (+), "N" es (-) para la tensión de alimentación de 24 V---

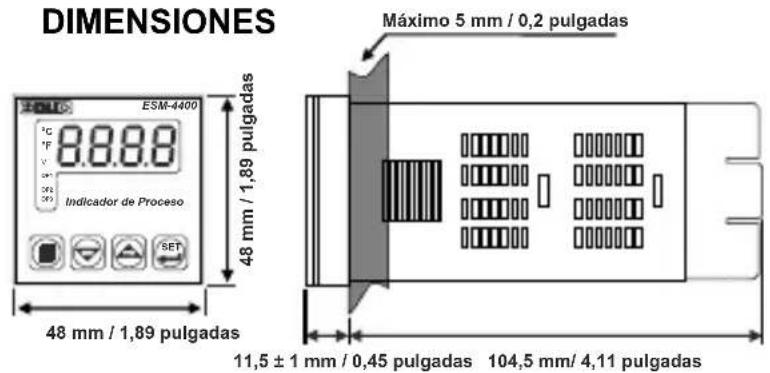

DIMENSIONES ESM-4400 8.8.8.8 Indicador de Proceso SET 48 mm / 1,89 pulgadas Máximo 5 mm / 0,2 pulgadas 48 mm / 1,89 pulgadas 11,5 ± 1 mm / 0,45 pulgadas 104,5 mm/ 4,11 pulgadas

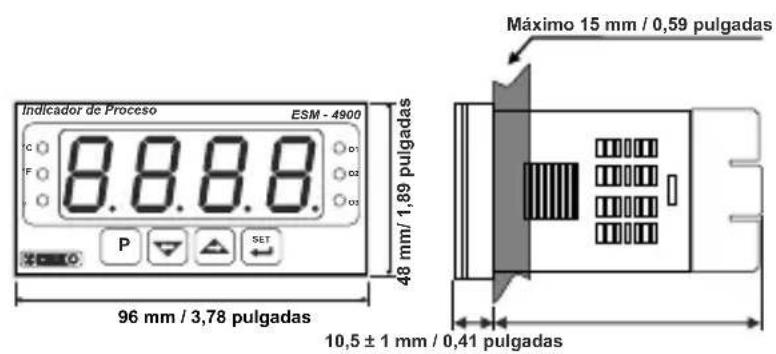

Indicador de Proceso ESM - 4900 8.8.8.8. C F O O O P SET 48 mm/1,89 pulgadas 96 mm / 3,78 pulgadas Máximo 15 mm / 0,59 pulgadas 10,5 ± 1 mm / 0,41 pulgadas

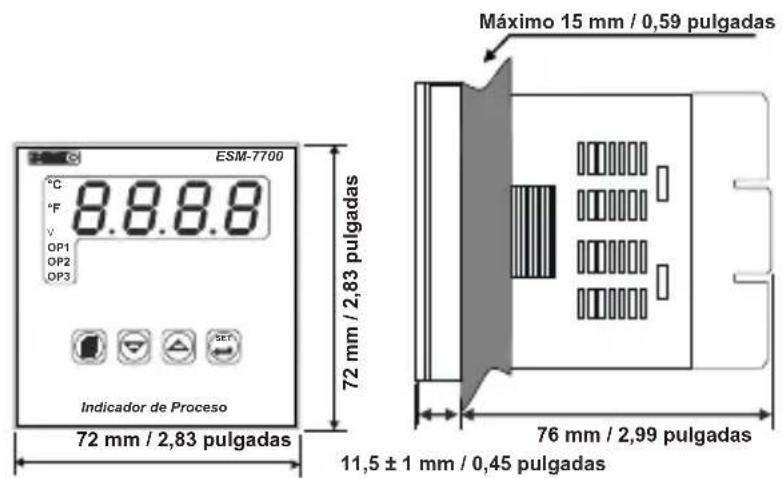

ESM-7700 °C 8.8.8.8 °F V OP1 OP2 OP3 Indicador de Proceso 72 mm / 2,83 pulgadas 72 mm / 2,83 pulgadas Máximo 15 mm / 0,59 pulgadas 76 mm / 2,99 pulgadas 11,5 ± 1 mm / 0,45 pulgadas

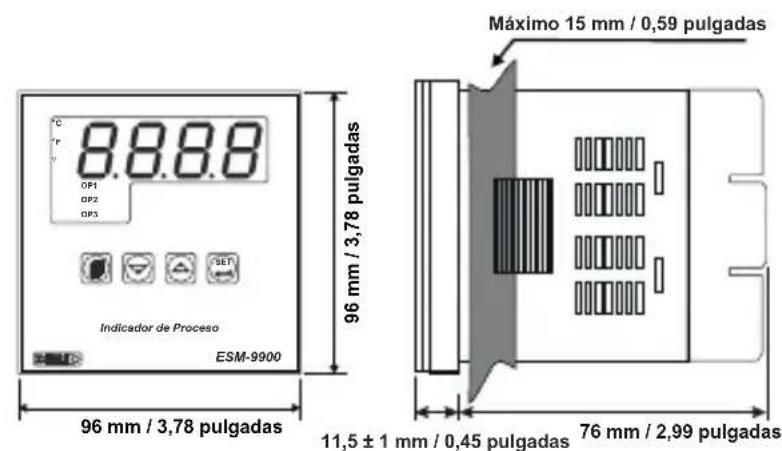

8.8.8 °C °F OP1 OP2 OP3 SET 96 mm / 3,78 pulgadas 96 mm / 3,78 pulgadas Máximo 15 mm / 0,59 pulgadas 11,5 ± 1 mm / 0,45 pulgadas 76 mm / 2,99 pulgadas ESM-9900 Indicador de Proceso 76

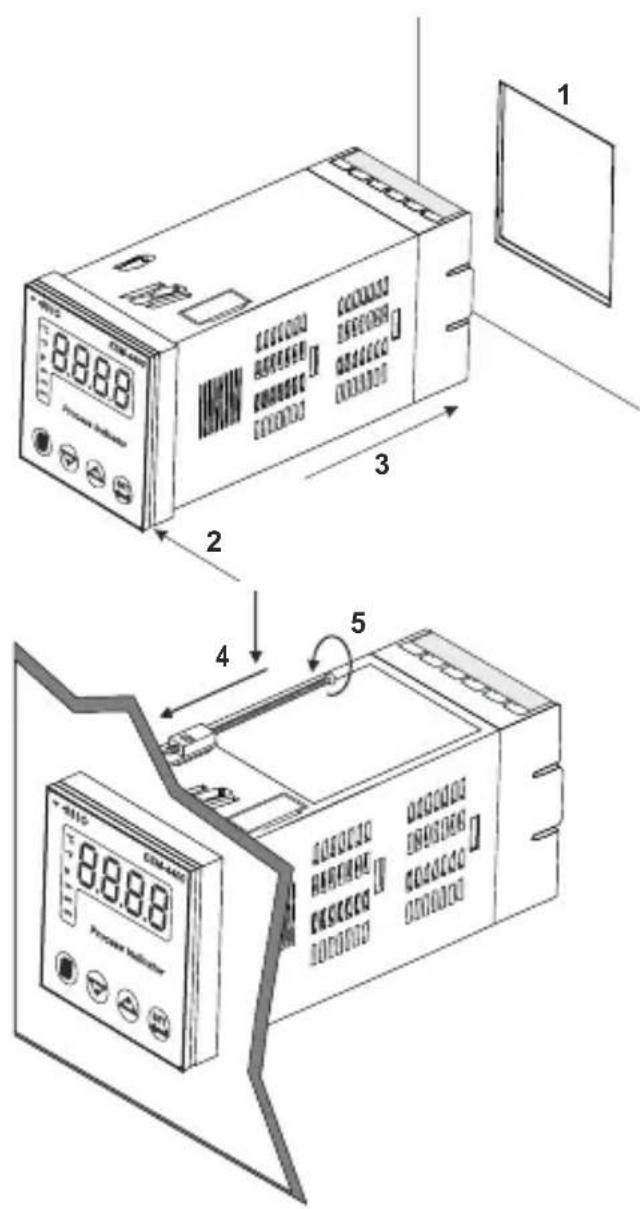

MONTAJE DEL PANEL

8.8.8.8 Pressure Sensor 1 2 3 4 5 8.8.8.8 Pressure Sensor

1-Antes de montar el dispositivo en su panel, asegúrese de que el encastre es del tamaño adecuado.
2-Compruebe la posición del tapón del panel frontal.
3-Inserte el dispositivo a través del encastre. Si las bridas de montaje se encuentran en la unidad, extráigalas antes de introducir la unidad en el panel.

4-Inserte la unidad en el encastre del panel por la parte delantera.

5-Inserte las bridas de montaje en los orificios localizados en la parte superior e inferior del dispositivo y atornille los tornillos de fijación hasta inmovilizar completamente el panel.

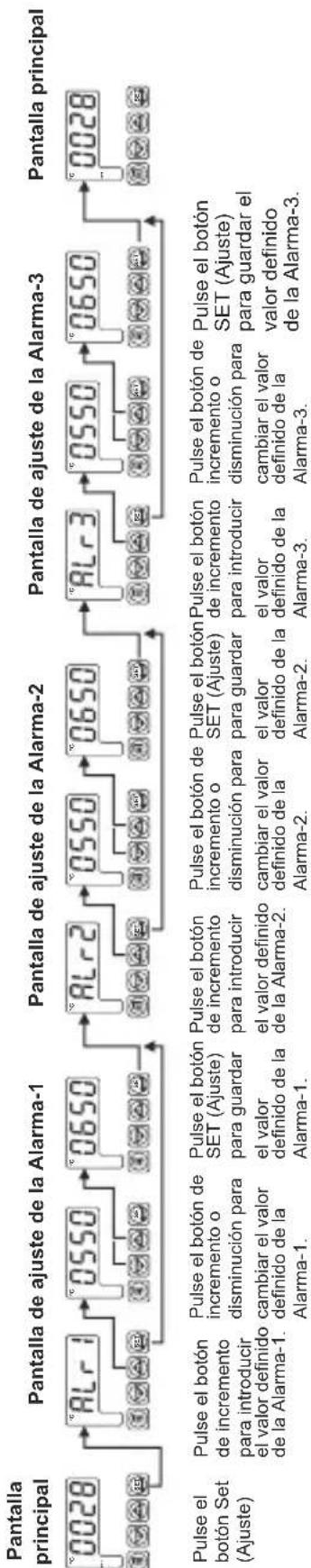

Acceder a los valores definidos y cambiarlos

    subgraph "Pulse el botón Set (Ajuste)"
        F["Pulse el botón de incremento para introducir el valor definido de la Alarma-1."] --> G["Pulse el botón de incremento o disminución para cambiar el valor definido de la Alarma-1."]
        H["Pulse el botón SET (Ajuste) para guardar el valor definido de la Alarma-1."] --> I["Pulse el botón de incremento o disminución para guardar el valor definido de la Alarma-1."]
        J["Pulse el botón de incremento o disminución para cambiar el valor definido de la Alarma-2."] --> K["Pulse el botón de incremento o disminución para guardar el valor definido de la Alarma-2."]
        L["Pulse el botón de incremento o disminución para guardar el valor definido de la Alarma-2."] --> M["Pulse el botón de incremento o disminución para guardar el valor definido de la Alarma-2."]
        N["Pulse el botón de incremento o disminución para guardar el valor definido de la Alarma-3."] --> O["Pulse el botón de incremento o disminución para guardar el valor definido de la Alarma-3."]
        P["Pulse el botón SET (Ajuste) para guardar el valor definido de la Alarma-3."] --> Q["Pulse el botón de incremento o disminución para guardar el valor definido de la Alarma-3."]
    end

Nota: el usuario no puede salir de la sección del valor definido sin guardar los valores pulsando el botón. Si no se produce ninguna operación durante 120 segundos, el dispositivo sale automáticamente de la sección de Valor definido.

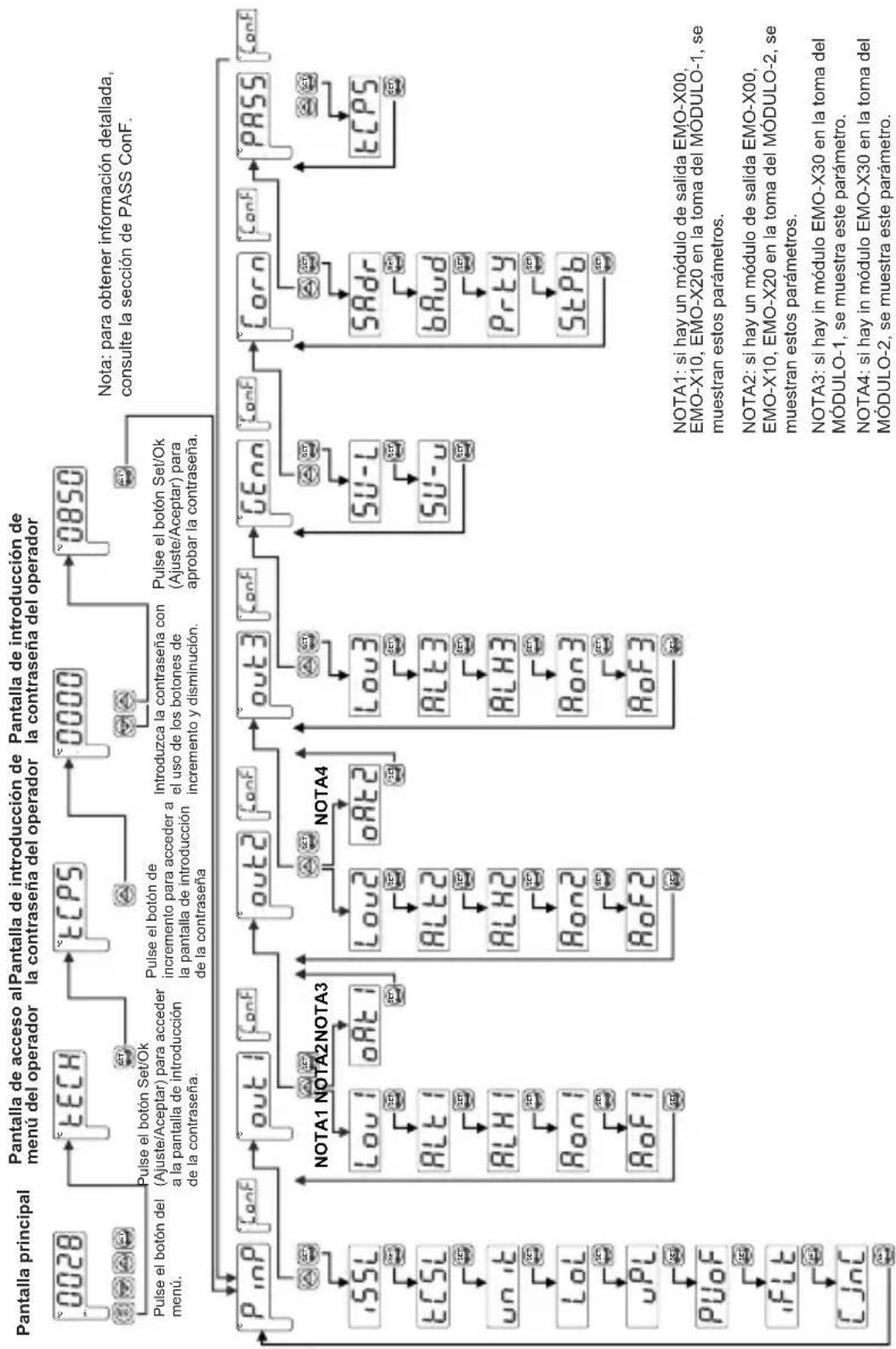

Diagrama de acceso sencillo para los parámetros del programa

    subgraph Legend
        direction TB
        NOTA1["NOTA1 NOTA2 NOTA3"] --> O
        NOTA1 --> P
        NOTA1 --> Q
        NOTA1 --> R
        NOTA2["NOTA2"] --> S
        NOTA2 --> W
        NOTA2 --> X
        NOTA2 --> Y
        NOTA3["NOTA3"] --> X
        NOTA3 --> Y
    end

    note right of A: Nota: para obtener información detallada, consulte la sección de PASS ConF.

PinP ConF: Tipo de entrada de proceso y parámetros relevantes

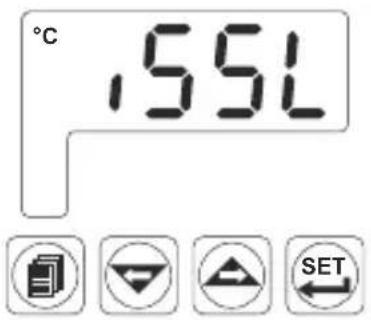

,SSL Tipo de entrada de proceso

0000 Selección del tipo de entrada TC
0001 Selección del tipo de entrada RTD
0002 ---Selección del tipo de entrada de tensión/corriente.

ECSL Selección de entrada TC

Este parámetro se activa si se selecciona el tipo de entrada TC.

0000 L (-100°C; 850°C) o (-148°F; 1562°F)
0001 L (-100,0°C; 850,0°C) o (-148,0°F; 999,9°F)
0002 J (-200°C; 900°C) o (-328°F; 1652°F)
0003 J (-199,9°C; 900,0°C) o (-199,9°F; 999,9°F)
0004 K (-200°C; 1300°C) o (-328°F; 2372°F)
0005 K (-199,9°C; 999,9°C) o (-199,9°F; 999,9°F)
0006 R (0°C; 1700°C) o (32°F; 3092°F)
0001 R (0,0°C; 999,9°C) o (32.0°F; 999,9°F)
0008 S (0°C; 1700°C) o (32°F; 3092°F)
0009 S (0,0°C; 999,9°C) o (32,0°F; 999,9°F)
00 10 T (-200°C; 400°C) o (-328°F; 752°F)
0011 T (-199,9°C; 400,0°C) o (-199,9°F; 752,0°F)
0012 B (44°C; 1800°C) o (111°F; 3272°F)
0013 B (44,0°C; 999,9°C) o (111,0°F; 999,9°F)
00.14 E (-150°C; 700°C) o (-238°F; 1292°F)
0015 E (-150,0°C; 700,0°C) o (-199,9°F; 999,9°F)
00 16 N (-200°C; 1300°C) o (-328°F; 2372°F)
0017 N (-199,9°C; 999,9°C) o (-199,9°F; 999,9°F)
00 18 C (0°C; 2300°C) o (32°F; 3261°F)
00:19 C (0,0°C; 999,9°C) o (32,0°F; 999,9°F)

rtd5 Selección de entrada RTD

Este parámetro se activa si se selecciona la entrada RTD.

0000 PT-100 (-200°C; 650°C) o (-328°F; 1202°F)

000 PT-100 (-199,9°C; 650,0°C) o (-199,9°F; 999,9°F)

---Selección de entrada de tensión/corriente.

Este parámetro se activa si se selecciona la ---Tensión / Corriente.

de 0 a 50 mV --- (-1999; 9999)
000: de 0 a 5 V --- -1999; 9999)
000 de 0 a 10 V --- (-1999; 9999)
0003 de 0 a 20 mA --- (-1999; 9999)
0004 de 4 a 20 mA --- (-1999; 9999)

Posición del punto de la pantalla

Este parámetro se activa si se selecciona la entrada de === Tensión / Corriente.

0000 Sin punto

0001 Entre el primer y el segundo dígito "0,0"

0002 Entre el segundo y el tercer dígito "0,00"

0003 Entre el tercer y el cuarto dígito "0,000"

Tipo de ajuste del valor de la pantalla

Este parámetro se activa si se selecciona la entrada de --- Tensión / Corriente.

0000 Ajuste de la pantalla del punto dual fijo. El valor del punto bajo de ajuste de la pantalla se fija en -1999, el valor del punto alto de ajuste de la pantalla se fija en 9999.

0001 El usuario puede realizar el ajuste de pantalla de punto dual con tPoL y tPoH.

0002 El usuario puede realizar 16 puntos de ajuste de la pantalla definidos.

Unidad de ajuste de la pantalla de punto bajo (-1999, 9999)

Este parámetro se activa si se selecciona la entrada de === Tensión / Corriente.

Unidad de ajuste de la pantalla de punto alto (-1999, 9999)

Este parámetro se activa si se selecciona la entrada de --- Tensión / Corriente.

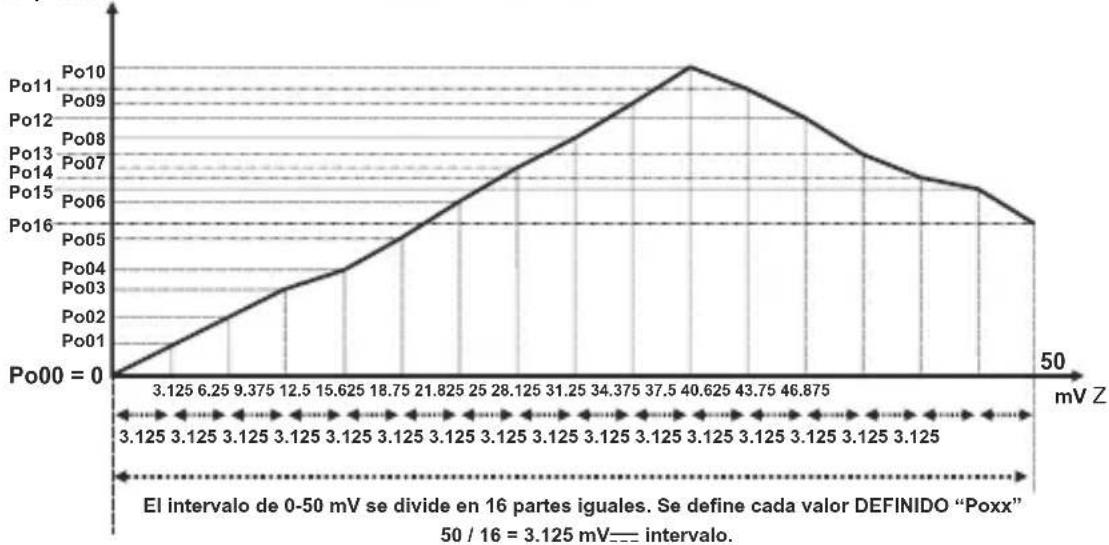

Unidad de puntos de ajuste de la pantalla (-1999, 9999) - Este

parámetro se activa si se selecciona la entrada de ---

Tensión/Corriente. En el proceso de ajuste de la pantalla de puntos múltiples, la escala definida se divide en 16 puntos de ajuste.

Valor definido de proceso

Por ejemplo: UASL es 0000 (0-50 mV---).

Valor del coeficiente (1,000; 9,9999)

El valor de proceso se multiplica por este valor.

Este parámetro se activa si se selecciona la entrada de --- Tensión / Corriente.

Selección de la unidad

La unidad es °C

La unidad es °F

La unidad es la tensión. Esta selección se activa si se selecciona la entrada de —Tensión / Corriente.

Sin unidad. Esta selección se activa si se selecciona la entrada de Tensión / Corriente.—

Unidad del valor mínimo de la escala de funcionamiento (punto bajo de la escala, punto alto de la escala)

Se utiliza para el cálculo de la banda proporcional y el parpadeo de la pantalla.

Unidad del valor máximo de la escala de funcionamiento (punto bajo de la escala, punto alto de la escala)

Se utiliza para el cálculo de la banda proporcional y el parpadeo de la pantalla.

Unidad de compensación de la pantalla para el valor de proceso (Escala -10 %, Escala +10 %)

Este valor de parámetro se añade al valor de proceso.

Tiempo de filtrado (0,0; 900,0) en segundos

Define el tiempo de filtrado para el valor de la pantalla.

Compensación de junta fría

Este parámetro se activa si se selecciona la entrada de proceso, entrada TC.

La compensación de junta fría está activada.

La compensación de junta fría no está activada.

Escala: La diferencia entre el punto alto y el punto bajo del tipo de entrada de proceso. Ejemplo: Si tCSL = 2 (el punto bajo es -200 y el punto alto es 900), entonces, la escala es de 1100. Si el tipo de entrada es Tensión/Corriente, entonces la escala es la diferencia entre los parámetros tPoH y tPoL.

out1 ConF: parámetros del MÓDULO-1

Si hay un módulo EMO-X00 (salida de relé), EMO-X10 (unidad de control de SSR) y EMO-X20 (salida digital) en la toma del MÓDULO-1, entonces se activan los siguientes parámetros.

Función de la salida lógica del módulo de salida del MÓDULO-1

0000

Salida de alarma

0001

Salida de la alarma de rotura del sensor

0002

La salida se activa cuando el valor de proceso está fuera de la banda que se define con el valor mínimo de la escala de funcionamiento Lol y el valor máximo de la escala de funcionamiento uPl.

Tipo de Alarma-1

Tipo de alarma del MÓDULO-1. Este parámetro se activa si la función de salida Lógica-1 es la salida de la alarma.

0000

Alarma alta de proceso

0001

Alarma baja de proceso

Unidad del valor de histéresis de la Alarma-1 (0 % de la escala, 50 % de la escala) - Este parámetro se activa si la función de salida Lógica-1 es la salida de la alarma.

Tiempo de espera de activación de la alarma (0, 9999) en segundos - Este parámetro se activa si la función de salida Lógica-1 es la salida de la alarma.

Tiempo de espera de desactivación de la alarma (0, 9998) en segundos - Cuando el valor es superior a 9998, LECH se visualiza en la pantalla. Quiere decir que se selecciona la salida del bloqueo de la alarma. Este parámetro se activa si la función de salida lógica-1 de la salida de la Alarma-1 es una salida de alarma.

out1 ConF: parámetros del MÓDULO-1

Si hay un módulo EMO-X30 (salida de corriente de 0/4...20 mA) en la toma del MÓDULO-1, entonces se activa el siguiente parámetro.

Configuración del módulo de salida analógico del MÓDULO-1

0000

Salida de 0...20 mA—

0001

Salida de 4...20 mA—

out2 ConF: parámetros del MÓDULO-2

Si hay un módulo EMO-X00 (salida de relé), EMO-X10 (unidad de control de SSR) y EMO-X20 (salida digital) en la toma del MÓDULO-2, entonces se activan los siguientes parámetros.

Función de la salida lógica del módulo de salida del MÓDULO-2

0000

Salida de alarma

0001

Salida de la alarma de rotura del sensor

0002

La salida se activa cuando el valor de proceso está fuera de la banda que se define con el valor mínimo de la escala de funcionamiento Lol y el valor máximo de la escala de funcionamiento uPL.

Tipo de Alarma-2

Tipo de alarma del MÓDULO-2. Este parámetro se activa si la función de salida Lógica-2 es la salida de la alarma.

0000

Alarma alta de proceso

000:

Alarma baja de proceso

Unidad del valor de histéresis de la Alarma-2 (0 % de la escala, 50 % de la escala) - Este parámetro se activa si la función de salida Lógica-2 es la salida de la alarma.

Tiempo de espera de activación de la Alarma-2 (0, 9999) en segundos - Este parámetro se activa si la función de salida Lógica-2 es la salida de la alarma.

Tiempo de espera de desactivación de la Alarma-2 (0, 9998) en segundos - Cuando el valor es superior a 9998, ECH se visualiza en la pantalla. Quiere decir que se selecciona la salida del bloqueo de la alarma. Este parámetro se activa si la función de salida lógica-2 de la salida de la Alarma-2 es una salida de alarma.

out2 ConF: parámetros del MÓDULO-2

Si hay un módulo EMO-X30 (salida de corriente de 0/4...20 mA) en la toma del MÓDULO-2, entonces se activa el siguiente parámetro.

Configuración del módulo de salida analógico del MÓDULO-2

0000

Salida de 0...20—

0001

Salida de 4...20—

Función de salida lógica de la Salida-3

Salida de alarma

Salida de la alarma de rotura del sensor

La salida se activa cuando el valor de proceso está fuera de la banda que se define con el valor mínimo de la escala de funcionamiento y el valor máximo de la escala de funcionamiento.

Tipo de Alarma-3

Alarma alta de proceso

Alarma baja de proceso

Unidad del valor de histéresis de la Alarma-3 (0 % de la escala, 50 % de la escala) - Este parámetro se activa si la función de salida Lógica-3 es la salida de la alarma.

Tiempo de espera de activación de la Alarma-3 (0, 9999) en segundos - Este parámetro se activa si la función de salida Lógica-3 es la salida de la alarma.

Tiempo de espera de desactivación de la Alarma-3

(0, 9998) en segundos - Cuando el valor es superior a 9998, se visualiza en la pantalla. Quiere decir que se selecciona la salida del bloqueo de la alarma. Este parámetro se activa si la función de salida lógica-3 de la salida de la Alarma-3 es una salida de alarma.

Alarma alta del proceso

Salida de alarma	Ajuste de alarma	Salida de alarma	Ajuste de alarma
ON (Encen.)		ON (Encen.)
OFF (Apag.)	HYS	OFF (Apag.)	HYS
	Valor de proceso		Valor de proceso

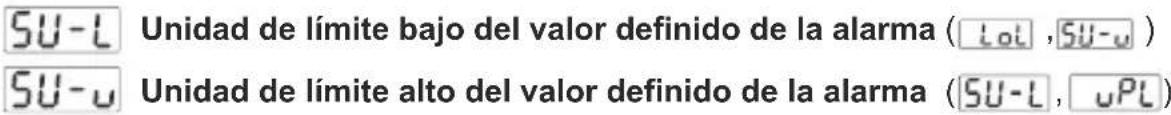

Gen ConF: Parámetros generales

5U-L Unidad de límite bajo del valor definido de la alarma (Lol, SU-u) 5U-u Unidad de límite alto del valor definido de la alarma (SU-L, uPL)

Com ConF: Parámetros de configuración de la comunicación de serie

5Rdr Dirección de acceso de comunicación (1, 247)

Dirección de acceso de comunicación del dispositivo. La dirección de acceso de comunicación se puede ajustar de 1 a 247.

bRud Índice del baudio de comunicación

0000 Índice de baudio 1200.

0001 Índice de baudio 2400.

0002 Índice de baudio 4800.

0003 Índice de baudio 9600.

0004 Índice de baudio 19200.

Prty Selección de igualdad para la comunicación

0000 Sin igualdad.

0001 Igualdad diferente.

0002 Igualdad regular.

StPb Detener la selección de bit para la comunicación

0000 1 bit de parada

000: 2 bit de parada

PASS ConF: Parámetro de contraseña

tCPS Contraseñas del operador (0, 9999)

Se utiliza para acceder a los parámetros del operador.

Si es [0000] ; no hay protección de contraseña al acceder a los parámetros del operador.

Si es diferente a "0" y el usuario quiere acceder a los parámetros del operador;

1- Si el usuario no introduce la contraseña ECPS correctamente: vuelve a la pantalla de funcionamiento sin acceder a los parámetros:

Cuando se visualice ECPS en la pantalla superior y 0000 en la pantalla inferior, si el usuario pulsa el botón SET (AJUSTE) sin introducir la contraseña ECPS (para observar los parámetros): El operador puede ver los menús y los parámetros del operador pero no puede cambiar los parámetros.

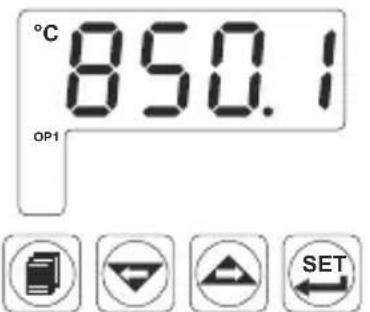

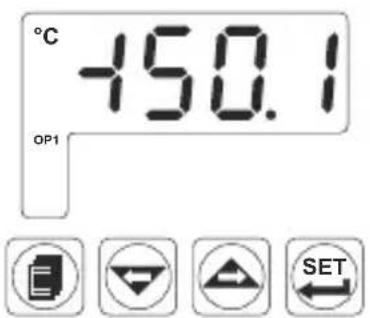

Mensajes de error de la unidad de control de proceso ESM-XX00

1 - Fallo del sensor en las entradas analógicas. La conexión del sensor es incorrecta o no hay ninguna conexión del sensor.

2- Si la pantalla superior parpadea: Si el valor de entrada analógica es inferior al valor mínimo de la escala de funcionamiento Lolla pantalla superior empieza a parpadear.

3- Si la pantalla superior parpadea: Si el valor de entrada analógica es superior al valor máximo de la escala de funcionamiento uPL, la pantalla superior empieza a parpadear.

4- Si la contraseña del operador es diferente a "0" y el usuario accede al parámetro a través del botón Set (Ajuste) sin introducir la contraseña del operador y quiere cambiar un parámetro, el mensaje de advertencia aparece e la pantalla, según se muestra a la derecha. El dispositivo no permite realizar ningún cambio sin introducir la contraseña correctamente.

Instalación

Antes de iniciar la instalación de este producto, lea atentamente el manual de instrucciones y las advertencias que se indican a continuación.

En el paquete se incluye,

• Una unidad
• Dos bridas de montaje
• Un manual de instrucciones

Se recomienda una inspección visual de este producto antes de instalarse para detectar posibles daños ocasionados durante el envío.

Es su responsabilidad asegurarse de que este producto sea instalado por técnicos mecánicos y eléctricos cualificados.

Si hay peligro de accidentes graves resultantes de un fallo o defecto en esta unidad, apague el sistema y retire la conexión eléctrica del dispositivo del sistema.

La unidad se suele suministrar sin un conmutador de fuente de alimentación ni un fusible. Se necesita el uso de un fusible o un conmutador de alimentación.

Asegúrese de utilizar la tensión de alimentación nominal para proteger la unidad contra daños y evitar fallos. Mantenga la alimentación apagada hasta finalizar todo el cableado para evitar descargas eléctricas y problemas con la unidad.

No intente nunca desmontar, modificar ni reparar esta unidad. Las alteraciones de la unidad pueden dar lugar a un funcionamiento incorrecto, descargas eléctricas o incendios.

No se debe usar la unidad en atmósferas gaseosas explosivas o inflamables.

Al colocar el equipo en el orificio del panel de metal durante la instalación mecánica, algunas rebabas de metal pueden provocar daños en las manos, por ello debe tener cuidado.

El montaje del producto en un sistema se debe realizar con sus bridas de fijación. No realice el montaje del dispositivo con una brida de fijación inadecuada. Asegúrese de que el dispositivo no se caiga al realizar el montaje.

Es responsabilidad suya si este equipo se utiliza de una forma no especificada en este manual de instrucciones.

Garantía

EMKO Elektronik garantiza que el equipo suministrado no presenta ningún defecto en el material ni en la fabricación. Esta garantía tiene una duración de dos años. Este periodo de garantía comienza a partir de la fecha de entrega. Esta garantía es vigente si el cliente desempeña completamente las tareas y responsabilidades que se determinan en el documento de la garantía y en el manual de instrucciones.

Mantenimiento

Las reparaciones solamente las debe realizar el personal formado y especializado. Corte la corriente del dispositivo antes de acceder a las piezas internas. No limpie la carcasa con disolventes con base de hidrocarburo (gasolina, tricloroetileno, etc.). El uso de dichos disolventes puede reducir la fiabilidad mecánica del dispositivo. Utilice un paño humedecido en alcohol etílico o agua para limpiar la carcasa de plástico externa.

Empresa fabricante

Información del fabricante:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Teléfono: [phone]

Fax : [phone]

Información de reparación y mantenimiento:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Teléfono: [phone]

Fax : [phone]

Información para pedidos

ESM-4400 (48x48 DIN 1/16)

ESM-4900 (96x48 DIN 1/8)

ESM-7700 (Tamaño 72x72 DIN)

ESM-9900 (96x96 DIN 1/4)

	Comunicación de serieD	Código de producto
0	Ninguna
1	RS-232	EMC-400, EMC-700, EMC-900
2	RS-485	EMC-410, EMC-710, EMC-910

E	Salida-3
1	Salida de relé (5 A @ 250 V~ en la carga resistiva)

FG	Módulo-1	Códigos de módulos
00	Ninguno
01	Módulo de salida del relé	EMO-400, EMO-700, EMO-900
02	Módulo de salida de la unidad de control del SSR (Máximo 26 mA, 22 V ——)	EMO-410, EMO-710, EMO-910
03	Módulo de salida digital (transistor) (Máximo 40 mA @ 18 V ——)	EMO-420, EMO-720, EMO-920
04	Módulo de salida de corriente (0/4...20 mA —— o 0...10 V ——)	EMO-430, EMO-730, EMO-930

HI	Módulo-2	Códigos de módulos
00	Ninguno
01	Módulo de salida del relé	EMO-400, EMO-700, EMO-900
02	Módulo de salida de la unidad de control del SSR (Máximo 26 mA, 22 V ——)	EMO-410, EMO-710, EMO-910
03	Módulo de salida digital (transistor) (Máximo 40 mA @ 18 V ——)	EMO-420, EMO-720, EMO-920
04	Módulo de salida de corriente (0/4...20 mA —— o 0...10 V ——)	EMO-430, EMO-730, EMO-930

Tabla-1

BC	Tipo de entrada (TC)	Escala (°C)	Escala(°F)
21	L, Fe Const DIN43710	-100°C, 850°C	-148°F, 1562°F
22	L, Fe Const DIN43710	-100,0°C; 850,0°C	-148,0°F; 999,9°F
23	J, Fe CuNi IEC584.1(ITS90)	-200°C, 900°C	-328°F, 1652°F
24	J, Fe CuNi IEC584.1(ITS90)	-199,9°C; 900,0°C	-199,9°F; 999,9°F
25	K, NiCr Ni IEC584.1(ITS90)	-200°C, 1300°C	-328°F, 2372°F
26	K, NiCr Ni IEC584.1(ITS90)	-199,9°C; 999,9°C	-199,9°F; 999,9°F
27	R, Pt13%Rh Pt IEC584.1(ITS90)	0°C, 1700°C	32°F, 3092°F
28	S, Pt10%Rh Pt IEC584.1(ITS90)	0°C, 1700°C	32°F, 3092°F
29	T, Cu CuNi IEC584.1(ITS90)	-200°C, 400°C	-328°F, 752°F
30	T, Cu CuNi IEC584.1(ITS90)	-199,9°C; 400,0°C	-199,9°F, 752,0°F
31	B, Pt30%Rh Pt6%Rh IEC584.1(ITS90)	44°C, 1800°C	111°F, 3272°F
32	B, Pt30%Rh Pt6%Rh IEC584.1(ITS90)	44,0°C ; 999,9°C	111,0°F, 999,9°F
33	E, NiCr CuNi IEC584.1(ITS90)	-150°C, 700°C	-238°F, 1292°F
34	E, NiCr CuNi IEC584.1(ITS90)	-150,0°C; 700,0°C	-199,9°F, 999,9°F
35	N, Nicrosil Nisil IEC584.1(ITS90)	-200°C, 1300°C	-328°F, 2372°F
36	N, Nicrosil Nisil IEC584.1(ITS90)	-199,9°C; 999,9°C	-199,9°F, 999,9°F
37	C, (ITS90)	0°C, 2300°C	32°F, 3261°F
38	C, (ITS90)	0,0°C; 999,9°C	32,0°F; 999,9°F
BC	Tipo de entrada (RTD)	Escala (°C)	Escala(°F)
39	PT 100, IEC751(ITS90)	-200°C, 650°C	-328°F, 1202°F
40	PT 100, IEC751(ITS90)	-199,9°C, 650,0°C	-199,9°F, 999,9°F

BC	Tipo de entrada (--- Tensión y Corriente)	Escala
41	0...50 mV ---	-1999, 9999
42	0...5 V ---	-1999, 9999
43	0...10 V ---	-1999, 9999
44	0...20 mA ---	-1999, 9999
45	4...20 mA ---	-1999, 9999

EMKO

Su Socio Tecnológico

Muchas gracias por haber elegido productos Emko Elektronik, visite nuestra página web para descargar el manual de usuario detallado.

www.emkoelektronik.com.tr
