BEDIENUNGSANLEITUNG ESM9900 Emko
ESM-9900:X=129mm,Y=129mm

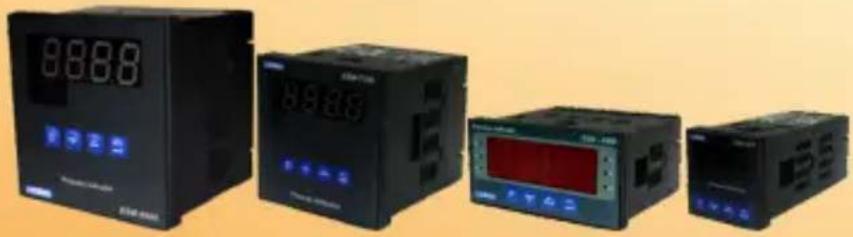

Prozessanzeige mit Universal Eingang und Smart Ausgangs Modulsystem
-4-stellige Prozess(PV) Anzeige
-Universal Prozesseingänge (TC, RTD, mV ——, V ——, mA ——) Duale oder Multipunkt Kalibrierung für DCV/ Strom Eingänge
-Smart Ausgangs Modulsystem
-Programmierbare Alarmfunktionen
-Prozesssteuerung oder 're-transmission (erneute Übertragung) (mit 0/4...20 mA DC Strom Ausgangsmodul
-RS-232 (Standard) oder RS-485 (optional) Kommunikation mit Modbus RTU Protokoll
SPEZIFIKATIONEN:
Prozess Eingänge
Universaleingänge: TC, RTD, DC Volltage/Strom Thermoelement (TC): L(DIN 43710), J, K, R, S, T, B, E und N (IEC584.1) (ITS90), C (ITS90) Thermowiderstand (RTD): PT-100 (IEC751) (ITS90) —— Eingang: mV, V, mA
Messbereich: Siehe Tabelle-1 für Eingangstyp und Skalierung Genauigkeit: ± 0.25% vom vollen Skalenwert, für Thermoelement, Thermowiderstand, mV, V, mA
Kaltstellen-Kompensation: Wird am Gerät automatisch betätigt. ±0.1°C/1°C
Leitungskompensation: Maximal 10 Ohm
Sensorbruchschutz: Anzeige über der Skala
Ausleseintervall: 3 pro Sekunde
Eingangsfilter: Kann ein Wert zwischen 0.00 bis 900.0 Sekunden
AUSGANG
Standard Relaisausgang: 5A @250V ∼ (Ohmsche Last)
Ausgangsmodul: Am Gerät können 2 Ausgangsmodule angeschlossen werden.
- Relais Ausgangsmodul
-SSR-Ausgangsmodul(Max. 26mA, Max 22V ---)
-SSR-Ausgangsmodul (Max. 40mA @18V---)
-0/4...20 mA === Strom Ausgangsmodul
VERSORGUNG
Versorgungsspannung:
100-240V \~ 50/60Hz (-15% ;+10%)-6VA
24V ∼ 50/60Hz (-15%; +10%) -6A
(Versorgungsspannung bei der Bestellung ange ben)
ANZEIGE
Prozessanzeige :
ESM-4400 : 10.1 mm rot 4-stellig LED-Anzeige
ESM-4900 : 20.3 mm rot 4-stellig LED-Anzeige
ESM-7700 : 13.2 mm rot 4-stellig LED-Anzeige
ESM-9900 : 19 mm rot 4-stellig LED-Anzeige
LED-Anzeigen: °C /°F/V, OP1/2/3 (Ausgangszustand) LED
UMWELTBEDINGUNGEN und PHYSIKALISCHE EIGENSCHAFTEN
Betriebstemperatur: 0...50°C
Feuchtigkeit: 0-90% RH (ohne Kondensation)
Schutzklasse: Vorne IP65, hinten IP20
Gewicht:
ESM-4400: 210 g
ESM-4900: 260 g
ESM-7700: 270 g
ESM-9900: 360 g
Abmessungen:
ESM-4400: (48 x 48 mm, Tiefe: 116 mm)
ESM-4900: (96 x 48mm, Tiefe:86.5 mm)
ESM-7700: (72 x 72mm, Tiefe:87.5 mm)
ESM-9900: (96 x 96mm, Tiefe:87.5 mm)
Frontplatten Ausschnitt:
ESM-4400: (46 x 46mm)
ESM-4900: (92 x 46mm)
ESM-7700: (69 x 69mm)
ESM-9900: (92 x 92mm)

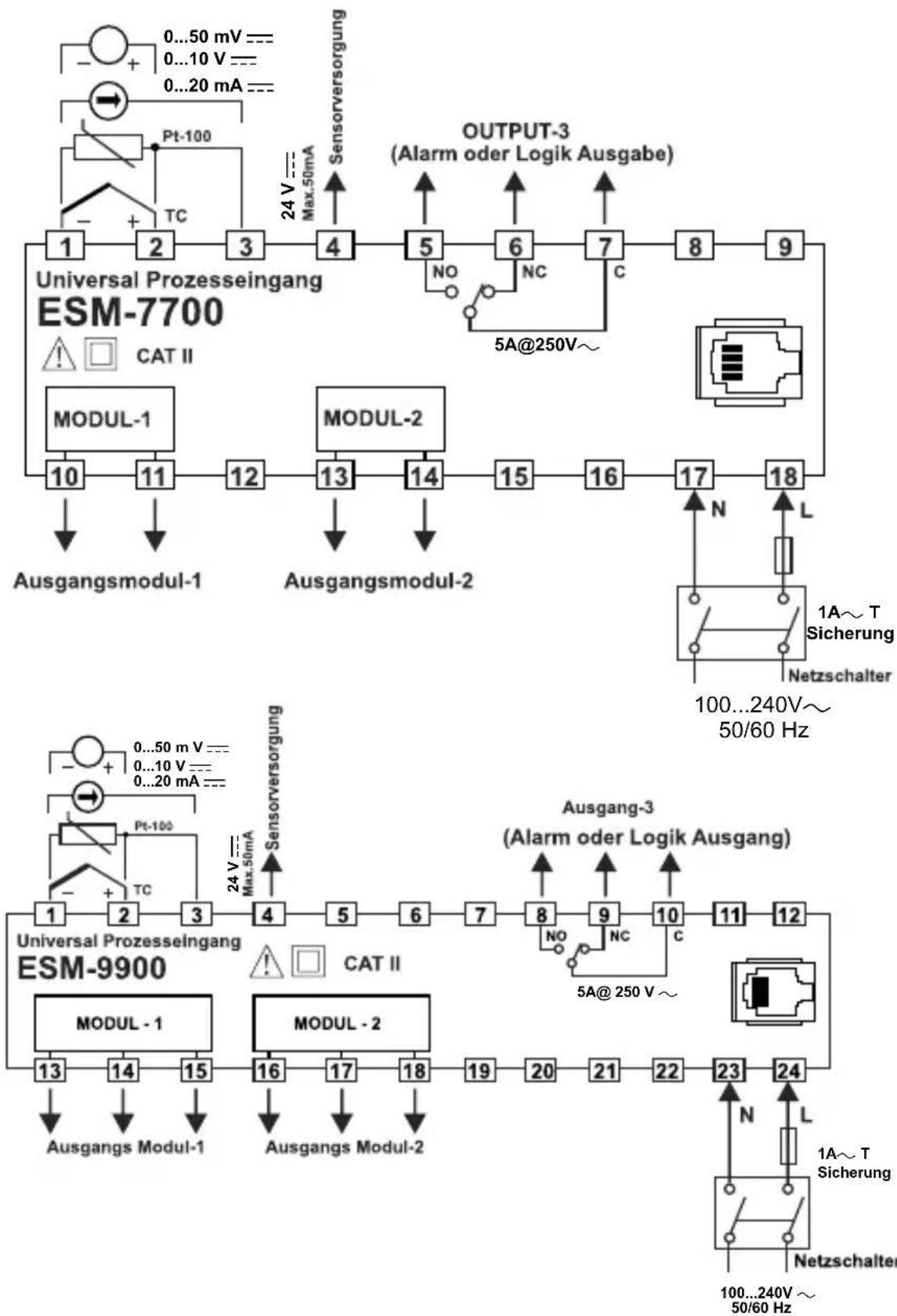

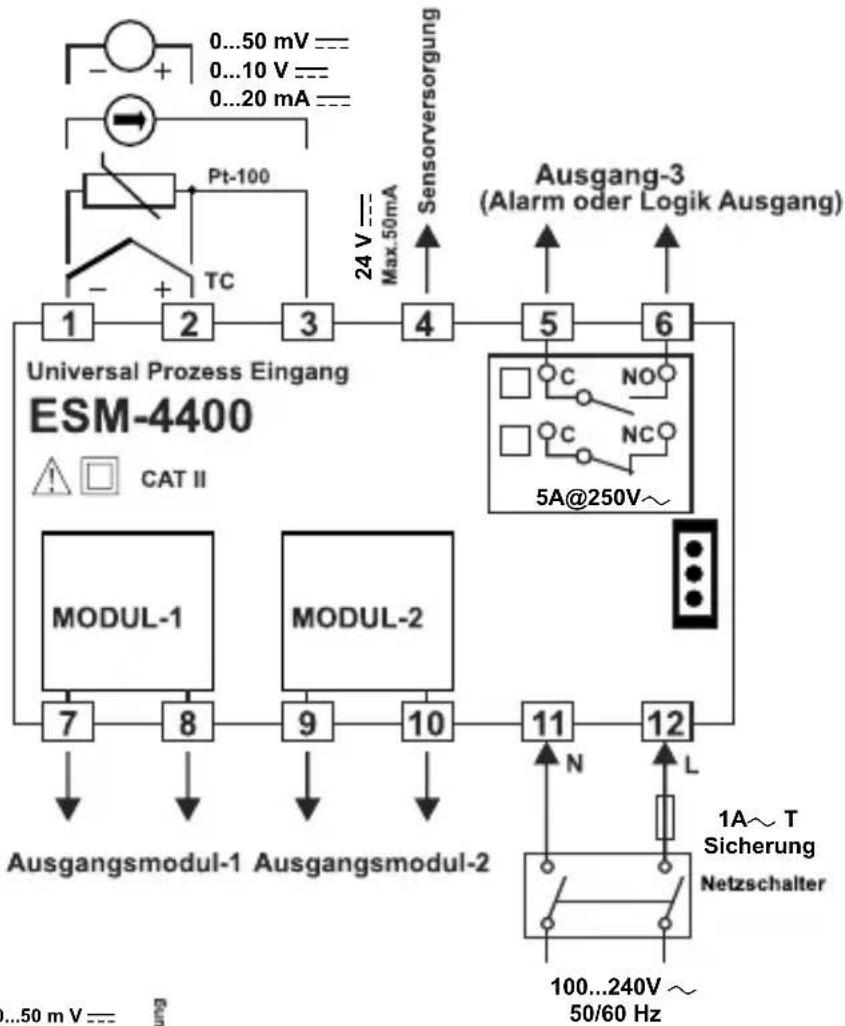

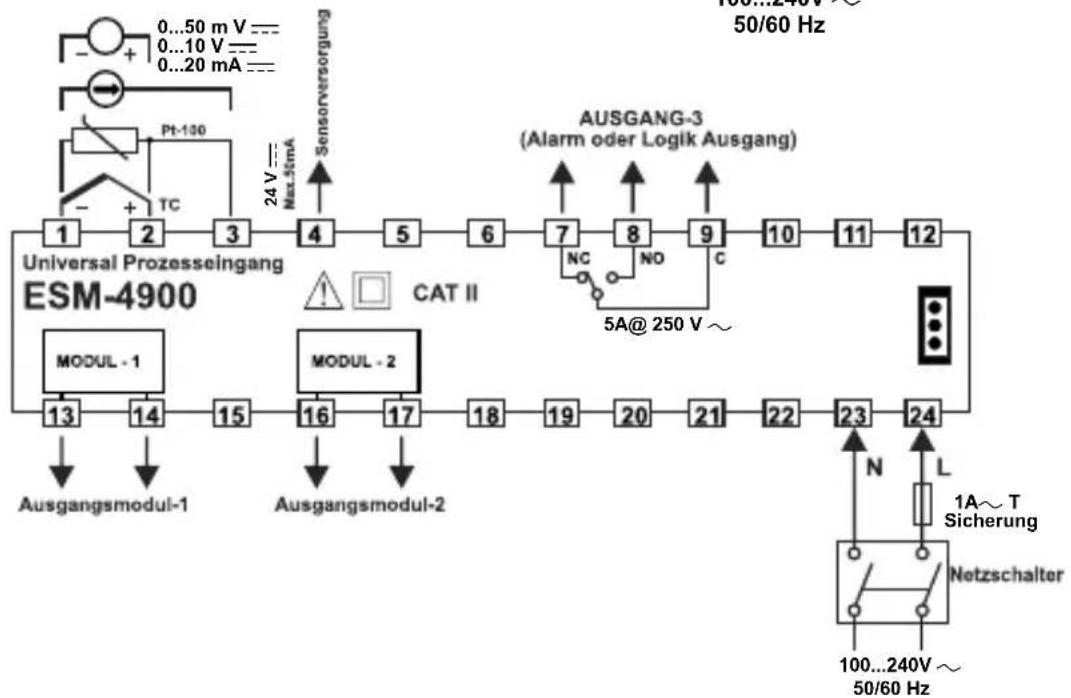

Elektrische Anschlüsse
subgraph_ESM-7700["Universal Prozesseingang ESM-7700"]
A1["1"] --> A2["2"] --> A3["3"] --> A4["4"] --> A5["5"] --> A6["6"] --> A7["7"] --> A8["8"] --> A9["9"]
A1 --> A1a["10"] --> A1b["11"] --> A1c["12"] --> A1d["13"] --> A1e["14"] --> A1f["15"] --> A1g["16"] --> A1h["17"] --> A1i["18"]
A1a --> A1b
A1b --> A1c
A1c --> A1d
A1d --> A1e
A1e --> A1f
A1f --> A1g
A1g --> A1i
A1i --> A1j
A1j --> A1k
A1k --> A1l
A1l --> A1m
A1m --> A1n
A1n --> A1o
A1o --> A1p
A1p --> A1q
A1q --> A1r
A1r --> A1s
A1s --> A1t
A1t --> A1u
A1u --> A1v
A1v --> A1w
A1w --> A1x
A1x --> A1y
A1y --> A1z
A1z --> A1a
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
B1["MODUL - 1"] --> B2["MODUL - 2"]
B2 --> B3["Ausgangs Modul-1"]
B2 --> B3a["Ausgangs Modul-2"]
B3 --> B3a
B3a --> B3b["Ausgangs Modul-2"]
B3b --> B3c["Ausgangs Modul-2"]
B3c --> B3d["Ausgangs Modul-2"]
B3d --> B3e["Ausgangs Modul-2"]
B3e --> B3f["Ausgangs Modul-2"]
B3f --> B3g["Ausgangs Modul-2"]
B3g --> B3h["Ausgangs Modul-2"]
B3h --> B3i["Ausgangs Modul-2"]
B3i --> B3j["Ausgangs Modul-2"]
B3j --> B3k["Ausgangs Modul-2"]
B3k --> B3l["Ausgangs Modul-2"]
B3l --> B3m["Ausgangs Modul-2"]
B3m --> B3n["Ausgangs Modul-2"]
B3n --> B3o["Ausgangs Modul-2"]
B3o --> B3p["Ausgangs Modul-2"]
B3p --> B3q["Ausgangs Modul-2"]
B3q --> B3r["Ausgangs Modul-2"]
B3r --> B3w["Ausgangs Modul-2"]
B3w --> B3x["Ausgangs Modul-2"]
B3x --> B3y["Ausgangs Modul-2"]
B3y --> B3z["Ausgangs Modul-2"]
B3z --> B3w
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
C1["MODUL - 1"] --> C2["MODUL - 2"]
C2 --> C3["Ausgangs Modul-1"]
C2 --> C3a["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
D1["MODUL - 2"] --> D2["Ausgangs Modul-2"]
D2 --> D3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
E1["MODUL - 2"] --> E2["Ausgangs Modul-2"]
E2 --> E3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
F1["MODUL - 2"] --> F2["Ausgangs Modul-2"]
F2 --> F3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
G1["MODUL - 2"] --> G2["Ausgangs Modul-2"]
G2 --> G3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
H1["MODUL - 2"] --> H2["Ausgangs Modul-2"]
H2 --> H3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
I1["MODUL - 2"] --> I2["Ausgangs Modul-2"]
I2 --> I3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
J1["MODUL - 2"] --> J2["Ausgangs Modul-2"]
J2 --> J3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
K1["MODUL - 2"] --> K2["Ausgangs Modul-2"]
K2 --> K3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
L1["MODUL - 2"] --> L2["Ausgangs Modul-2"]
L2 --> L3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
M1["MODUL - 2"] --> M2["Ausgangs Modul-2"]
M2 --> M3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
N1["MODUL - 2"] --> N2["Ausgangs Modul-2"]
N2 --> N3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
O1["MODUL - 2"] --> O2["Ausgangs Modul-2"]
O2 --> O3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
P1["MODUL - 2"] --> P2["Ausgangs Modul-2"]
P2 --> P3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
Q1["MODUL - 2"] --> Q2["Ausgangs Modul-2"]
Q2 --> Q3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
R1["MODUL - 2"] --> R2["Ausgangs Modul-2"]
R2 --> R3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
S1["MODUL - 2"] --> S2["Ausgangs Modul-2"]
S2 --> S3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
T1["MODUL - 2"] --> T2["Ausgangs Modul-2"]
T2 --> T3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
U1["MODUL - 2"] --> U2["Ausgangs Modul-2"]
U2 --> U3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
V1["MODUL - 2"] --> V2["Ausgangs Modul-2"]
V2 --> V3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
W1["MODUL - 2"] --> W2["Ausgangs Modul-2"]
W2 --> W3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
X1["MODUL - 2"] --> X2["Ausgangs Modul-2"]
X2 --> X3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
Y1["MODUL - 2"] --> Y2["Ausgangs Modul-2"]
Y2 --> Y3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
Z1["MODUL - 2"] --> Z2["Ausgangs Modul-2"]
Z2 --> Z3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
AA1["MODUL - 2"] --> AA2["Ausgangs Modul-2"]
AA2 --> AA3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
AB1["MODUL - 2"] --> AB2["Ausgangs Modul-2"]
AB2 --> AB3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
AC1["MODUL - 2"] --> AC2["Ausgangs Modul-2"]
AC2 --> AC3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
AD1["MODUL - 2"] --> AD2["Ausgangs Modul-2"]
AD2 --> AD3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
AE1["MODUL - 2"] --> AE2["Ausgangs Modul-2"]
AE2 --> AE3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
AF1["MODUL - 2"] --> AF2["Ausgangs Modul-2"]
AF2 --> AF3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
AG1["MODUL - 2"] --> AG2["Ausgangs Modul-2"]
AG2 --> AG3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
AH1["MODUL - 2"] --> AH2["Ausgangs Modul-2"]
AH2 --> AH3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
AI1["MODUL - 2"] --> AI2["Ausgangs Modul-2"]
AI2 --> AI3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
AJ1["MODUL - 2"] --> AJ2["Ausgangs Modul-2"]
AJ2 --> AJ3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
AK1["MODUL - 2"] --> AK2["Ausgangs Modul-2"]
AK2 --> AK3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
AL1["MODUL - 2"] --> AL2["Ausgangs Modul-2"]
AL2 --> AL3["Ausgangs Modul-2"]
end
subgraph_ESM-9900["Universal Prozesseingang ESM-9900"]
AM1["MODUL - 2"] --> AM2["Ausgangs Modul-2"]
style A fill:#f8f,stroke:#333,stroke-width:4px


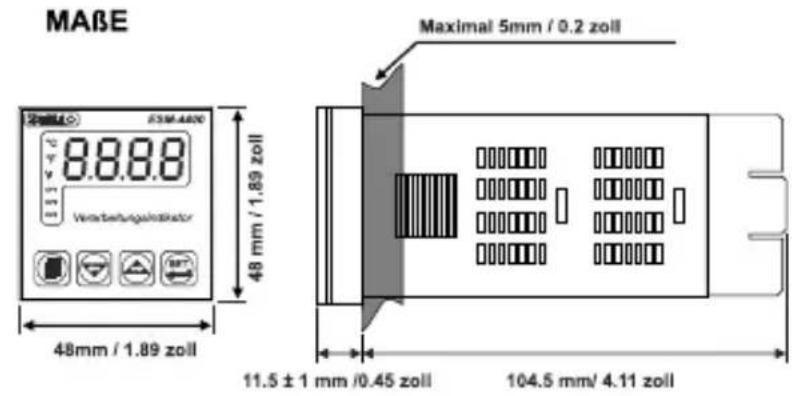

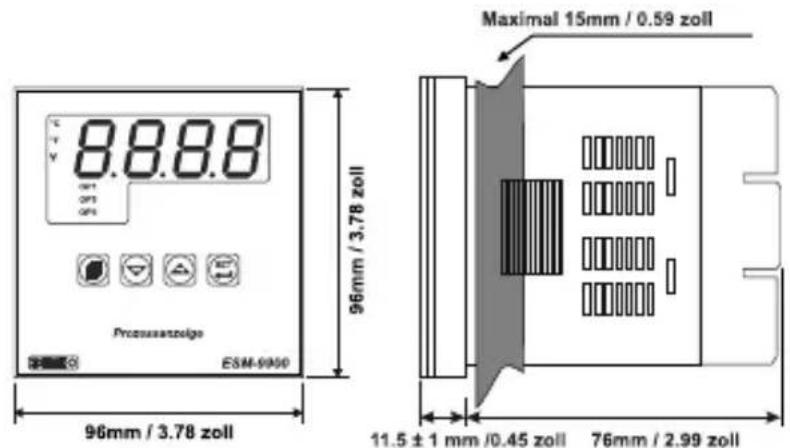

MAße 8.8.8.8 Verbrahungsindikator Maximal 5mm / 0.2 zoll 48 mm / 1.89 zoll 11.5 ± 1 mm /0.45 zoll 104.5 mm/ 4.11 zoll


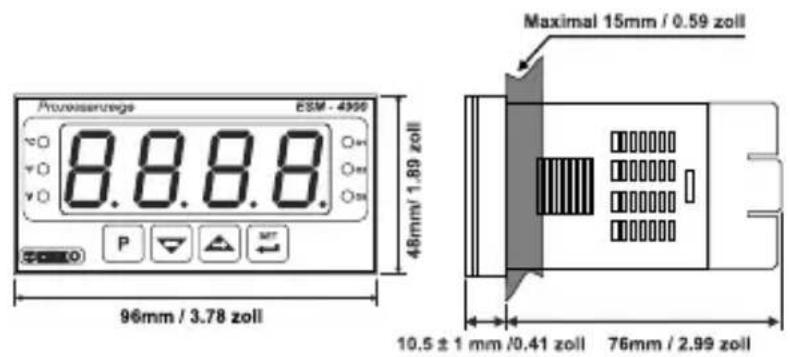

Processertrags ESM - 4900 8.8.8.8. P 46mm/1.89 zoll Maximal 15mm / 0.59 zoll 96mm / 3.78 zoll 10.5 ± 1 mm /0.41 zoll 76mm / 2.99 zoll


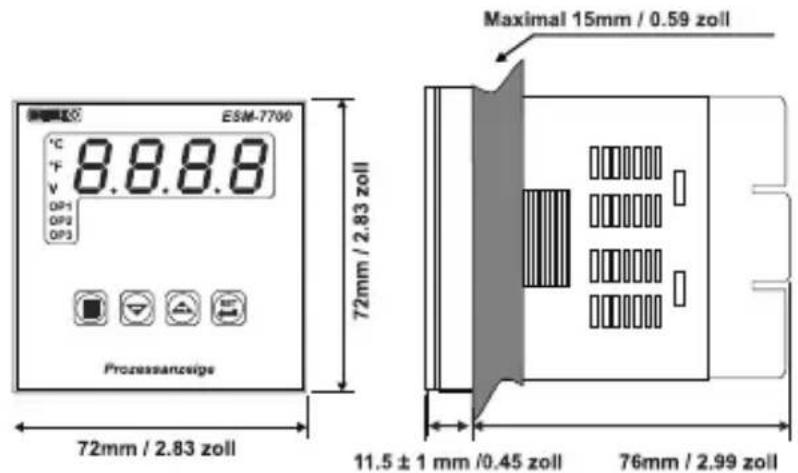

ESM-7700 °C 8.8.8.8 °F V DP1 DP2 DP3 Prozessanzeige 72mm / 2.83 zoll Maximal 15mm / 0.59 zoll 11.5 ± 1 mm /0.45 zoll 76mm / 2.99 zoll


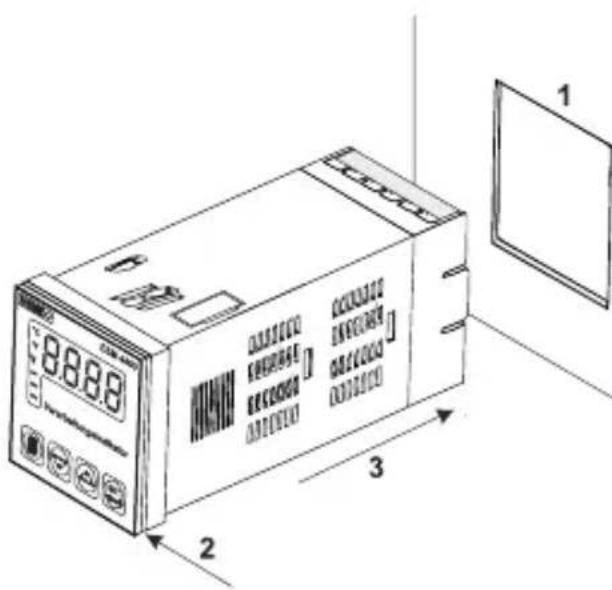

1 2 31-Den gegebenen Maßen entsprechend, Plattensegment des zu montierenden Gerätes vorbereiten.
2- Sicherstellen, dass die Dichtung an der vorderen Platte angeschlossen ist.
3- Das Gerät in den Ausschnitt einschieben. Falls die Montageklammern auf dem Gerät sind, diese vorher entfernen.


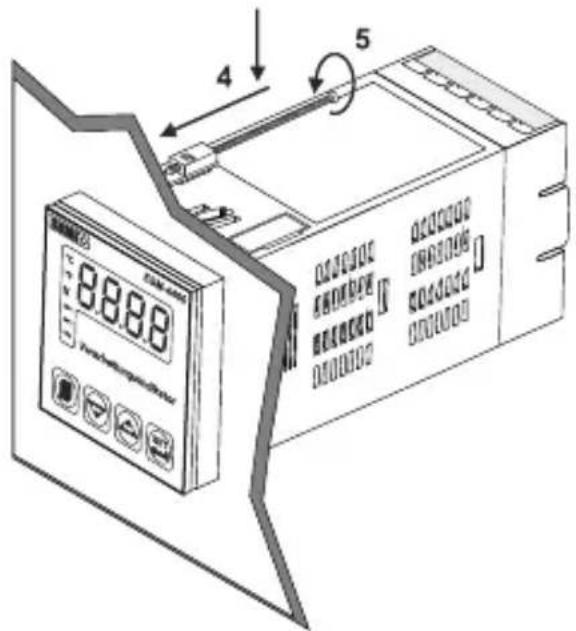

8.8.8 4 5 Punch-Equival-Order4- Die Montageklammern von hinten einsetzen und in Richtung Frontplatte schieben. Mittels der vorhandenen Schrauben das Gerät an der Frontplatte befestigen.

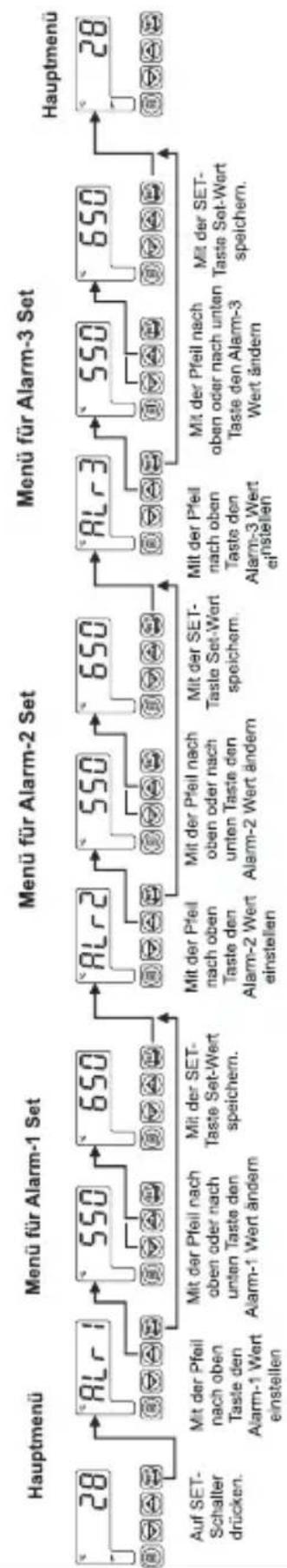

Zugriff und Änderung der Set-Werte
Bemerkung: Wenn der Anwender den 📋 Schalter drückt, wird er, ohne die Set-Werte zu speichern, das Menü verlassen. Wenn innerhalb von 120 Sekunden keine Aktion unternommen wird, verlässt das Gerät automatisch das Set-Menü.

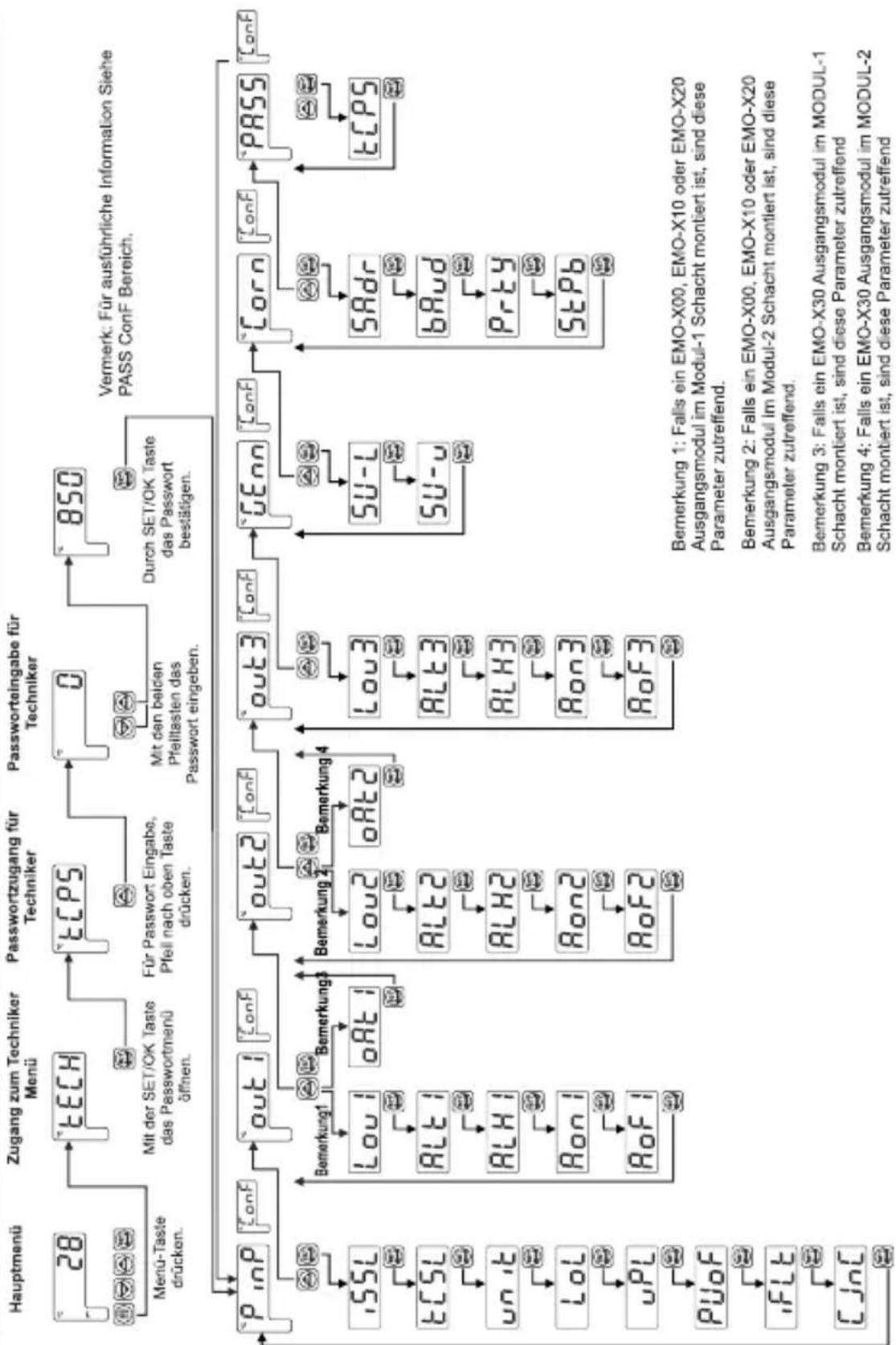

Einfaches Zugriffs Diagramm zu den Programm Parametern
DEUTCH
PinP ConF: Prozess Eingangs Typ und relevante Parameter
.55L Prozess Eingangs Typ
☐ TC Eingangs Typ Auswahl
RTD Eingangs Typ Auswahl
2 Spannung / Strom Eingangs Typ Auswahl
ECSL TC Eingangs Auswahl Diese Parameter sin
☐ L (-100°C;850°C) oder (-148°F;1562°F)
L (-100.0°C;850.0°C) oder (-148.0°F;999.9°F)
☐ J (-200°C;900°C) oder (-328°F;1652°F)
J (-199.9°C; 900.0°C) oder (-199.9°F; 999.9°F)
4 K (-200°C;1300°C) oder (-328°F;2372°F)
5 K (-199.9°C; 999.9°C) oder (-199.9°F; 999.9°F)
6 R (0°C;1700°C) oder (32°F;3092°F)
☐ R (0.0°C;999.9°C) oder (32.0°F;999.9°F)
8 S (0°C;1700°C) oder (32°F;3092°F)
9 S (0.0°C;999.9°C) oder (32.0°F;999.9°F)
10 T (-200°C;400°C) oder (-328°F;752°F)
T (-199.9°C;400.0°C) oder (-199.9°F;752.0°F)
B (44°C;1800°C) oder (111°F;3272°F)
13 B (44.0°C;999.9°C) oder (111.0°F ; 999.9°F)
14 E (-150°C;700°C) oder (-238°F;1292°F)
15 E (-150.0°C;700.0°C) oder (-199.9°F;999.9°F)
16 N (-200°C; 1300°C) oder (-328°F; 2372°F)
17 N (-199.9°C; 999.9°C) oder (-199.9°F; 999.9°F)
18 C (0°C;2300°C) oder (32°F;3261°F)
19 C (0.0°C;999.9°C) oder (32.0°F;999.9°F)
rtd5 RTD Eingangs Auswahl
Wenn RTD Eingabemodell gewählt ist, wird dieser Parameter aktiv sein.
PT-100(-200°C;650°C)oder(-328°F;1202°F)
PT-100 (-199.9°C ; 650.0°C) oder (-199.9°F ; 999.9°F)
„851 Spannung / Strom Eingangs Auswahl
Ist — Spannung/ Strom Eingang gewählt, wird dieser Parameter aktiv.

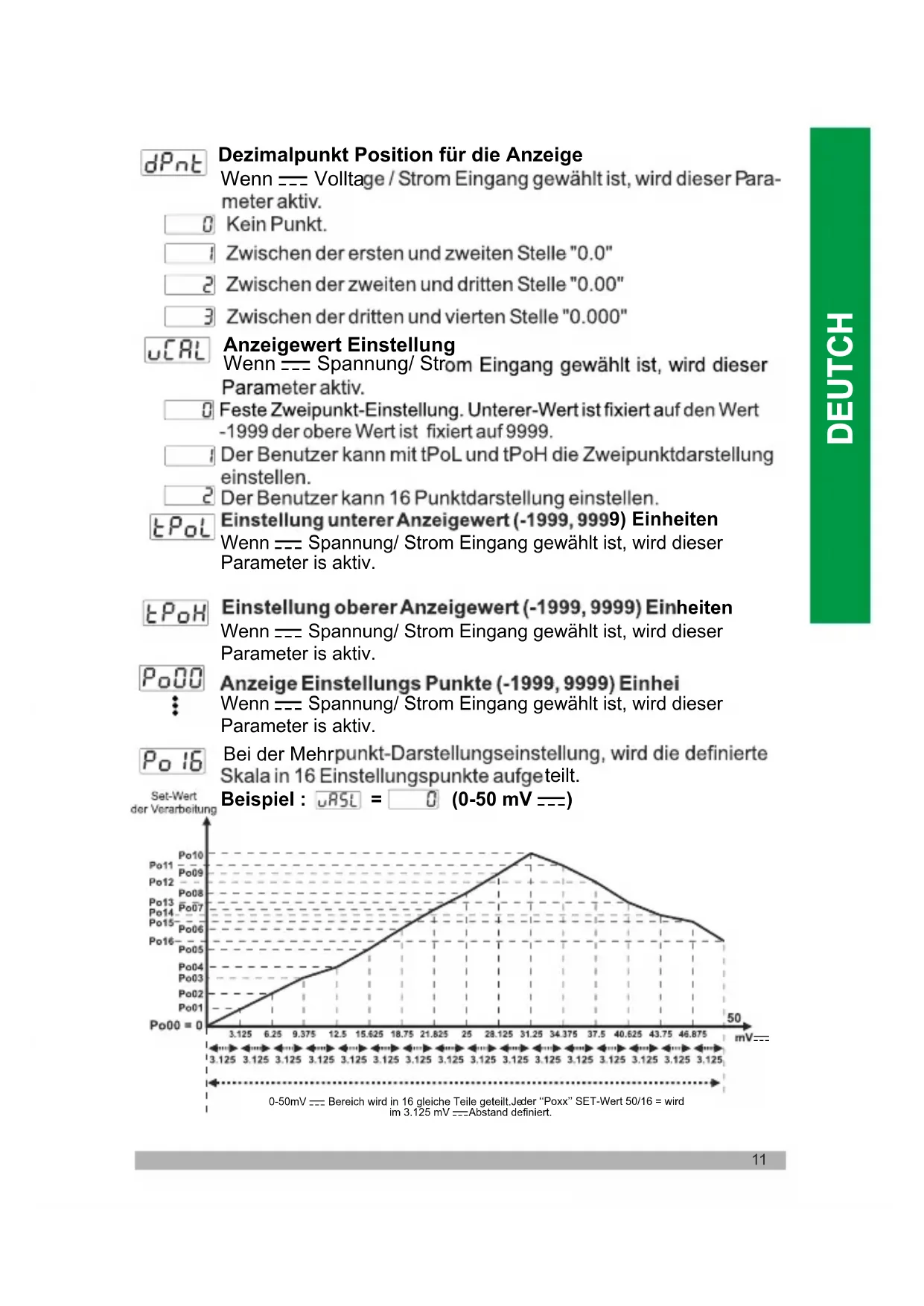

Dezimalpunkt Position für die Anzeige
Wenn —— Volltage / Strom Eingang gewählt ist, wird dieser Parameter aktiv.
Kein Punkt.
Zwischen der ersten und zweiten Stelle "0.0"
Zwischen der zweiten und dritten Stelle "0.00"
Zwischen der dritten und vierten Stelle "0.000"
Anzeigewert Einstellung
Wenn --- Spannung/ Strom Eingang gewählt ist, wird dieser Parameter aktiv.
Feste Zweipunkt-Einstellung. Unterer-Wert ist fixiert auf den Wert -1999 der obere Wert ist fixiert auf 9999.
Der Benutzer kann mit tPoL und tPoH die Zweipunktdarstellung einstellen.
Der Benutzer kann 16 Punktdarstellung einstellen.
Einstellung unterer Anzeigewert (-1999, 9999) Einheiten
Wenn --- Spannung/ Strom Eingang gewählt ist, wird dieser Parameter is aktiv.
Einstellung oberer Anzeigewert (-1999, 9999) Einheiten
Wenn — Spannung/ Strom Eingang gewählt ist, wird dieser Parameter is aktiv.

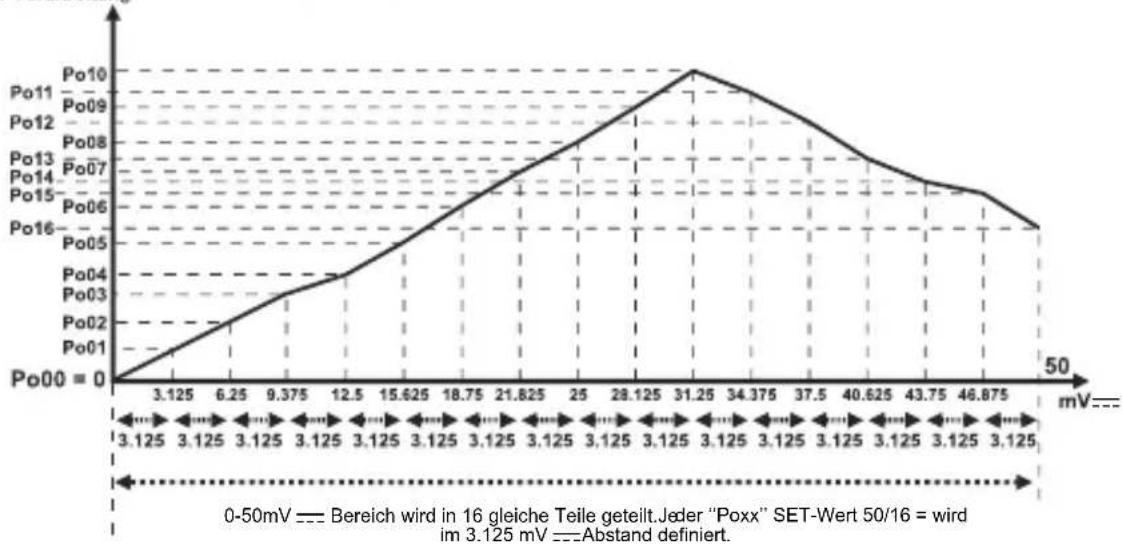

Anzeige Einstellungs Punkte (-1999, 9999) Einhei
Wenn — Spannung/ Strom Eingang gewählt ist, wird dieser Parameter is aktiv.
Bei der Mehrpunkt-Darstellungseinstellung, wird die definierte Skala in 16 Einstellungspunkte aufgeteilt.
Set-Wert der Verarbeitung
Beispiel: UASL = 0 (0-50 mV ——)
Der Verarbeitungswert wird mit diesem Wert multipliziert.
Wenn --- Spannung/ Strom Eingang gewählt is, wirrd dieser Parameter aktiv.
Einheitenauswahl
Einheit °C
Einheit °F
Einheit ist Spannung. Wenn DC Spannung/ Strom Eingang gewählt ist, wird dieser Parameter aktiv.
Keine Einheit. Wenn DC Spannung / Strom Eingang gewählt ist, wird dieser Parameter aktiv.
Minimaler Wert der Betriebsskala
(Unterer Skalenwert, oberer Skalenwert) Einheiten
Wird in der Proportionalband Berechnung und Anzeigen Blinkvorgang verwendet.
Maximaler Wert der Betriebsskala
(Unterer Skalenwert, oberer Skalenwert) Einheiten
Wird in der Proportionalband Berechnung und Anzeigen Blinkvorgang verwendet.
Darstellung Offset-Wert (Skala -10%, Skala+10%) Einheit
Dieser Parameterwert wird dem Prozesswert dazu addiert.
Filterdauer (0.0, 900.0) Sekunden
Filterdauer für Anzeigewert.
Kaltstellen-Kompensation
Wenn TC Eingang gewählt ist, wird dieser Parameter aktiv
Kaltstellen-Kompensation ist aktiv.
Kaltstellen-Kompensation ist passiv.
Skala: Der Prozesseingabe entsprechend, der Unterschied zwischen dem maximalen und minimalen Werte, die das Gerät lesen kann. Beispiel: Wenn tCSL = 2 (unterer Wert für 2 = -200, oberer Wert = 900) ist die Skala = 1100. Ist der Eingangstyp Spannung/Strom, dann ist die Skala der Unterschied zwischen den Werten tPoL und tPoH.
Ausgang 1 ConF: MODUL-1 Parameter
Wenn im MODUL-1 Gehäuse eines der EMO-X00 (Relais-Ausgang), EMO-X10 (SSR-Treiber) und EMO-X20 (Digital Ausgang) Module vorhanden ist, werden nachstehende Parameter aktiv..
MODUL-1 Ausgangsmodul Logik Ausgangsfunktion
0 Alarmausgang
Alarmausgang für Sensorbruch
2 Der Ausgang ist aktiv, wenn der Prozesswert sich außerhalb des definierten Bandes von Lol und uPl befindet.
Alarm-1 Typ
MODUL-1 Alarm Typ. Dieser Parameter wird aktiv, wenn die Logik-1 Ausgangsfunktion als Alarmausgang festgelegt wird.
0 Prozess High Alarm
Prozess Low Alarm
Hysterese-Wert von Alarm-1 (Skala 0%, Skala 50%) Einheit Wird aktiv, wenn die Logik-1 Ausgangsfunktion als Alarmausgang gewählt wird.
Alarm-1 Einschaltverzögerung(0, 9999) Sekunden Wird aktiv, wenn die Logik-1 Ausgangsfunktion als Alarm- ausgang gewählt wird.
Alarm-1 Ausschaltverzögerung(0, 9998) Sekunden
Ab dem Parameterwert 9998 erscheint im Bildschirm die LECH Schrift. Der gesperrte Ausgang ist gewählt. Dieser Parameter wird aktiv, wenn die Logik-1 Ausgangsfunktion als Alarmausgang gewählt ist.
Ausgang 1 ConF: MODUL-1 Parameter
Wenn im MODUL-1 Gehäuse ein EMO-X30 (0/4...20 mA —— Stromausgang) Modul vorhanden ist, werden die nachstehende Parameter aktiv.
MODÜL-1 Analog Ausgang Modulkonfiguration
0...20mA = Ausgang
4...20mA =Ausgang
line
Re-Transmission (erneute Übertragung) | Voltage (mA) | Skala | | :--- | :--- | | 0 | LOL | | 20 | UPL |Ausgang 2 ConF: MODUL-2 Parameter
Wenn im MODUL-2 Gehäuse eines der EMO-X00 (Relais-Ausgang), EMO-X10 (SSR-Treiber) und EMO-X20 (Digital Ausgang) Module vorhanden ist, werden nachstehende Parameter aktiv.
MODUL-2 Ausgangsmodul Logik Ausgangsfunktion
0 Alarmausgang
1 Alarmausgang für Sensorbruch
2 Wenn der Prozesswert von der mit und festgelegten Skala abweicht, wird diese Ausgabe aktiv.
Alarm-2 Typ
MODUL-2 Alarm Typ. Dieser Parameter ist aktiv, wenn die Logik-2 Ausgangsfunktion als Alarmausgang gewählt wird.
0 Prozess High Alarm
Prozess Low Alarm
Hysterese-Wert von Alarm-2 (Skala 0%, Skala 50%) Einheit
Wird aktiv, wenn die Logik Ausgangsfunktion von Logik-2 als Alarmausgang gewählt wird.
Alarm-2 Einschaltverzögerungszeit(0, 9999) Sekunden
Wird aktiv, wenn die Logik-2 Ausgangsfunktion als Alarmausgang gewählt wird.
Alarm-2 Ausschaltverzögerungszeit (0, 9998) Sekunden
Ab dem Parameterwert 9998 erscheint im Bildschirm die LCH Schrift. Die gesperrte Ausgabe ist gewählt. Dieser Parameter wird aktiv, wenn die Logik Ausgabefunktion von Alarm-2 gewählt ist.
Ausgang 2 ConF: MODUL-2 Parameter
Wenn im MODUL-2 Gehäuse ein EMO-X30 (0/4...20 mA — Stromausgangs) Modul vorhanden ist, werden die nachstehende Parameter aktiv.
MODUL-2 analog Ausgangs Modul Konfiguration
0...20mA =Ausgang
4...20mA =Ausgang
line
Re-Transmission (erneute Übertragung) | Voltage (mA) | Re-Transmission Level | | :--- | :--- | | 0 | LOL | | 20 | UPL |Ausgang 3 ConF: Ausgabe-3 Parameter
Lou3 Ausgang-3 Logik Ausgangsfunktion
0 Alarmausgang
Alarmausgang für Sensorbruch
2 Wenn der Prozesswertswert von der durch Lot und uPL festgelegten Skala abweicht, wird diese Ausgabe aktiv.
AL3 Alarm-3 Typ
Die Alarmart für Ausgang-3 wird festgelegt. Wird aktiv, wenn die Logik-3 Ausgangsfunktion als Alarmausgang gewählt wird.
0 Prozess High Alarm
Prozess Low Alarm
RLH3 Hysterese-Wert von Alarm-3 (Skala 0%, Skala 50%) Einheit Wird aktiv, wenn die Logik-3 Ausgangsfunktion als Alarm-ausgang gewählt wird.
Ron3 Alarm-3 Einschaltverzögerung(0, 9999) Sekunden, Wird aktiv, wenn die Logik-3 Ausgangsfunktion als Alarmausgang gewählt wird.
RoF3 Alarm-3 Ausschaltverzögerung(0, 9998) Sekunden LECH Ab dem Parameterwert 9998 erscheint im Bildschirm die Schrift. Die gesperrte Ausgabe ist gewählt. Dieser Parameter wird aktiv, wenn die Logik-3 Ausgangsfunktion als Alarmausgang gewählt ist.
Alarmarten
Prozess High Alarm
note right of D
Alarmausgang
ON
OFF
Prozesswert
Prozess Low Alarm
note right of A "Alarmausgang"
note right of C "Alarm Set"
note right of D "Prozesswert"
Gen ConF: Allgemeine Parameter
5U-L Alarm Unterer Wert( LoL, 5U-ω )
SU-u Alarm Oberer Wert (SU-L, uPL)
Com ConF: Parameter für serielle Verbindungskonfiguration
58dr Zugangsadresse für Verbindung (1,247)
Es ist die Adresse, die das Gerät während der Modbus RTU Verbindung verwenden wird.
bRud Kommunikation Baud Rate
0000 1200 Baud
0001 2400 Baud
0002 4800 Baud
0003 9600 Baud
0004 19200 Baud
Prty Auswahl Parität
0000 No Parity
0001 ODD Parity (Ungerade Parität)
0002 EVEN Parity (Gerade Parität)
Stepb Auswahl Stoppbit
0000 1 Stoppbit
0001 2 Stoppbits
PASS ConF: Parameter für Passwort
tCPS Techniker Passwort (0, 9999)
Dient für den Zugriff auf Techniker Parameter und deren Sicherung.
Ist der Wert ☐, ist für den Zugriff auf die Parameter kein Passwort erforderlich.
Wenn während des Zugriffs auf die Techniker Parameter dieser Wert nicht "0" ist,
1-Der Benutzer den ECP5 Wert falsch eingibt: wird er ohne die Parameterwerte sehen zu können, zu den Hauptoptionen zurück geführt.
2- Wenn der Benutzer ohne das ECPS Passwort eingebend, die Set-Taste drückt, kann er zum Techniker-Menü gehen (um die Parameter anzusehen):
Über das Techniker Passwort Menü ("Pass Conf") können alle Menü- und Parameterwerte gesehen, jedoch nicht verändert werden.
Fehlermeldungen des Prozesssteuergerätes ESM-XX00
2- Wenn der obere Bildschirmwert blinkt: Ist der analoge Eingangswert kleiner als der minimale Skalenwert, 10L den der Anwender aus der Prozessskala festgelegt hat, blinkt die obere Anzeige..
2- Wenn der obere Bildschirmwert blinkt: Ist der analoge Eingangswert größer als der maximale Skalenwert, PL den der Anwender aus der Prozessskala festgelegt hat, blinkt die obere Anzeige..
4- Wenn im Gerät ein Techniker Passwort vorhanden ist, jedoch ohne richtige Passworteingabe im Zugangsbildschirm versucht wird, die Parameter zu ändern, wird die nebenan stehende Warnung erscheinen. Ohne richtige Passworteingabe erlaubt das Gerät keine Parameterveränderung.
Zum Beispiel: Im Techniker Menü ist ein Passwort hinterlegt und ohne Eingabe dieses Passwortes öffnen wir mit dem Set-Schalter dieses Menü und versuchen den ISSL Parameter zu ändern. Wenn wir die Pfeil nach oben Taste drücken, erscheint obige Anzeige im Bildschirm und erlaubt keine Veränderung.
Installation
Vor der Gerätemontage, bitte die Gebrauchsanweisung und die nachstehenden Hinweise lesen.
Im Paket sind:
- 1 Gerät
- 2 Montageclips mit Schrauben
- Garantieschein und Gebrauchsanweisung.
Vor der Montage das Gerät visuell prüfen, ob es während des Transportes beschädigt wurde. Die Montage und Benutzung muss durch Fachpersonal ausgeführt werden. Dies ist in der Verantwortung des Käufers.
Falls aufgrund eines Fehlers oder einer Störung des Gerätes eine Gefahr bestehen sollte, die Energiezufuhr des Systems abschalten und alle elektrischen Verbindungen des Gerätes vom System entfernen.
Im Gerät befindet sich keine Sicherung und kein Netzschalter. Der Käufer muss an die Spannungszuführung des Gerätes einen Netzschalter und eine Sicherung anbringen.
Achten Sie darauf dass die Versorgungsspannung der Gerätespezifikation entspricht um eine Beschädigung oder Zerstörung zu vermeiden.
Um einen elektrischen Schock und ähnliche Unfälle zu vermeiden, muss das Gerät und System vor der Verkabelung der Anschlüsse vom Stromnetz genommen werden.
Am Gerät dürfen keine Veränderungen vorgenommen und das Gerät darf nicht repariert werden. Eingriffe am Gerät können eine fehlerhafte Funktion, Beschädigung des Gerätes oder Systems, sowie elektrischen Schock oder Feuer auslösen.
Das Gerät darf auf keinen Fall in der Nähe von brennbaren und explosiven Gasen verwendet werden.
Bitte achten Sie bei der Montage des Gerätes auf scharfe Kanten, Sie können sich dabei möglicherweise verletzen.
Das Gerät darf nur mit dem mitgeliefertem Befestigungsmaterial an das System montiert werden. Das Gerät nicht mit ungeeigneten Verbindungsteilen montieren. Das Gerät mit den mitgelieferten Verbindungsteilen so montieren, dass es fest mit der Montageplatte verbunden ist.
Im Falle der Missachtung dieser Bedienungsanleitung liegt die Verantwortung im Schadensfalle beim Anwender.
Garantie
2 Jahre Garantieschutz gegen Material- und Handwerkfehler. Diese Garantie wird mit dem Vorbehalt gewährleistet, dass der Kunde den in dem Garantieschein und Bedienungsanleitung erwähnten Verpflichtungen und Verantwortungen nachgeht.
Instandhaltung
Das Gerät muss durch ausgebildete Personen repariert werden. Vor Zugriff auf Innenteile, das Strom des Gerätes ausschalten.
Gerät nicht mit Kohlenwasserstoff (wie Mineralöl und Trichlorethylen) enthaltenen Lösungen reinigen. Das Reinigen mit diesen Lösungen, kann die mechanische Sicherheit des Gerätes vermindern.
Für das Reinigen des äußerlichen Plastiks, mit Äthylalkohol oder Wasser befeuchtetes Tuch verwen
Sonstige Angaben
Herstellerangaben:
Emko Elektronik Sanayi ve Ticaret A.Ş.
Bestellungsinformationen
| ESM-4400 (48x48 DIN 1/16) |
| ESM-4900 (96x48 DIN 1/8) |
| ESM-7700 (72x72) |
| ESM-9900 (96x96 DIN 1/4) |
| A | Versorgungsspannung | |
| 1 | 100-240V ~ (-%15;+%10) 50/60Hz | |
| 2 | 24V ~ (-15%;+%10) 50/60Hz | 24V =--(-%15;+%10) |
| 9 | Kundenspezifisch (maximal 240 V~ | (-%15;+%10))50/60Hz |
| BC | Eingangs Typ | Skala |
| 20 | Konfigurierbar. (Tabelle-1) | Tabelle-1 |
| D | Serielle Verbindung | Produktcode |
| 0 | Keine | |
| 1 | RS-232 | EMC-400,EMC-700,EMC-900 |
| 2 | RS-485 | EMC-410,EMC-710,EMC-910 |
| E | Ausgang-3 |
| 1 | Relaisausgang (5A@250V ~ ohmsche Last) |
| FG | Modul-1 | Modulcodes |
| 00 | Nicht vorhanden | |
| 01 | Relais Ausgangsmodul | EMO-400,EMO-700,EMO-900 |
| 02 | SSR-Treiberausgangsmodul(Max. 26mA, Max 22V ——) | EMO-410,EMO-710,EMO-910 |
| 03 | Digital (Transistor) Ausgangsmodul(Maximal 40mA@18V ——) | EMO-420,EMO-720,EMO-920 |
| 04 | (Strom Ausgangsmodul (0/4...20mA ——)(oder 0...10V ——) | EMO-430,EMO-730,EMO-930 |
| HI | Modul-2 | Modulcodes |
| 00 | Nicht vorhanden | |
| 01 | Relais Ausgangsmodul | EMO-400,EMO-700,EMO-900 |
| 02 | SSR-Treiberausgangsmodul(Maximal 20mA@18V ===) | EMO-410,EMO-710,EMO-910 |
| 03 | Digital (Transistor) Ausgangsmodul(Maximal 40mA@18V ===) | EMO-420,EMO-720,EMO-920 |
| 04 | (Strom Ausgangsmodul (0/4 20mA ===)(oder 0...10V ===) | EMO-430,EMO-730,EMO-930 |
Tabelle-1
| BC | Eingangs Typ(TC) | Skala(°C) | Skala(°F) |
| 21 | L,Fe Const DIN43710 | -100°C,850°C | -148°F,1562°F |
| 22 | L,Fe Const DIN43710 | -100.0°C,850.0°C | -148.0°F,999.9°F |
| 23 | J,Fe CuNi IEC584.1(ITS90) | -200°C,900°C | -328°F,1652°F |
| 24 | J,Fe CuNi IEC584.1(ITS90) | -199.9°C,900.0°C | -199.9°F,999.9°F |
| 25 | K,NiCr Ni IEC584.1(ITS90) | -200°C,1300°C | -328°F,2372°F |
| 26 | K,NiCr Ni IEC584.1(ITS90) | -199.9°C,999.9°C | -199.9°F,999.9°F |
| 27 | R,Pt13%Rh Pt IEC584.1(ITS90) | 0°C,1700°C | 32°F,3092°F |
| 28 | S,Pt10%Rh Pt IEC584.1(ITS90) | 0°C,1700°C | 32°F,3092°F |
| 29 | T,Cu CuNi IEC584.1(ITS90) | -200°C,400°C | -328°F,752°F |
| 30 | T,Cu CuNi IEC584.1(ITS90) | -199.9°C,400.0°C | -199.9°F,752.0°F |
| 31 | B,Pt30%Rh Pt6%Rh IEC584.1(ITS90) | 44°C,1800°C | 111°F,3272°F |
| 32 | B,Pt30%Rh Pt6%Rh IEC584.1(ITS90) | 44.0°C,999.9°C | 111.0°F,999.9°F |
| 33 | E,NiCr CuNi IEC584.1(ITS90) | -150°C,700°C | -238°F,1292°F |
| 34 | E,NiCr CuNi IEC584.1(ITS90) | -150.0°C,700.0°C | -199.9°F,999.9°F |
| 35 | N,Nicrosil Nisil IEC584.1(ITS90) | -200°C,1300°C | -328°F,2372°F |
| 36 | N,Nicrosil Nisil IEC584.1(ITS90) | -199.9°C,999.9°C | -199.9°F,999.9°F |
| 37 | C,(ITS90) | 0°C,2300°C | 32°F,3261°F |
| 38 | C,(ITS90) | 0.0°C,999.9°C | 32.0°F,999.9°F |
| BC | Eingangs Typ(RTD) | Skala(°C) | Skala(°F) |
| 39 | PT 100,IEC751(ITS90) | -200°C,650°C | -328°F,1202°F |
| 40 | PT 100,IEC751(ITS90) | -199.9°C,650.0°C | -199.9°F,999.9°F |
| BC | Eingangs Typ(--- Spannung und Strom) | Skala | |
| 41 | 0...50 mV --- | -1999,9999 | |
| 42 | 0...5 V --- | -1999,9999 | |
| 43 | 0...10 V --- | -1999,9999 | |
| 44 | 0...20 mA --- | -1999,9999 | |
| 45 | 4...20 mA --- | -1999,9999 | |
Ihr Technologiepartner
Wir danken Ihnen, dass Sie Sich für die elektronischen Produkte von EMKO entschieden haben, bitte besuchen Sie unsere Webseite, wenn Sie die detaillierte Gebrauchsanweisung laden möchten.
www.emkoelektronik.com.tr
INDICATEURS DE PROCESS
ESM-XX00
