BEDIENUNGSANLEITUNG ESM4400 Emko

Prozessanzeige mit Universal Eingang und Smart Ausgangs Modulsystem
-4-stellige Prozess(PV) Anzeige
-Universal Prozesseingänge (TC, RTD, mV ---, V ---, mA ---) Duale oder Multipunkt Kalibrierung für DCV/ Strom Eingänge
-Smart Ausgangs Modulsystem
-Programmierbare Alarmfunktionen
-Prozesssteuerung oder 're-transmission (erneute Übertragung) (mit 0/4...20 mA DC Strom Ausgangsmodul
-RS-232 (Standard) oder RS-485 (optional) Kommunikation mit Modbus RTU Protokoll

SPEZIFIKATIONEN:

Prozess Eingänge

Universaleingänge: TC, RTD, DC Voltage/Strom Thermoelement (TC): L(DIN 43710), J, K, R, S, T, B, E und N (IEC584.1) (ITS90), C (ITS90) Thermowiderstand (RTD): PT-100 (IEC751) (IT S90) =Eingang: mV, V, mA

Messbereich: Siehe Tabelle-1 für Eingangstyp und Skalierung Genauigkeit: ± 0.25% vom vollen Skalenwert, für Thermoelement, Thermowiderstand, mV, V, mA

Kaltstellen-Kompensation: Wird am Gerät automatisch betätig. ±0.1°C/1°C

Leitungskompensation: Maximal 10 Ohm

Sensorbruchschutz: Anzeige über der Skala

Ausleseinterval: 3 pro Sekunde

Eingangsfilter: Kann ein Wert zwischen 0.00 bis 900.0 Sekunden

AUSGANG

Standard Relaisausgang: 5A @250V ~ (Ohmsche Last)

Ausgangsmodul: Am Gerät können 2 Ausgangsmodule angeschlossen werden.

-Relais Ausgangsmodul

-SSR-Ausgangsmodul(Max.26mA，Max 22V -

-SSR-Ausgangsmodul (Max. 40mA @18V---)

-0/4...20 mA --- Strom Ausgangsmodul

VERSORGUNG

Versorgungsspannung:

100-240V 50/60Hz (-15%；+10%)-6VA

24V～50/60Hz (-15%；+10%) -6A

[ 24\mathrm{V} = -(-\% 15; + \% 10) - 6\mathrm{W} ]

(Versorgungsspannung bei der Bestellung angeben)

ANZEIGE

Prozessanzeige:

ESM-4400 :10.1mm rot 4-stellig LED-Anzeige

ESM-4900 : 20.3 mm rot 4-stellig LED-Anzeige

ESM-7700 : 13.2 mm rot 4-stellig LED-Anzeige

ESM-9900 : 19 mm rot4-stellig LED-Anzeige

LED-Anzeigen: ^ C / F / V, OP1/2/3 (Ausgangszustand) LED

UMWELTBEDINGUNGEN und PHYSIKALISCHE EIGENSCHAFTEN

Betriebstemperatur: 0...50°C

Feuchtigkeit: 0-90% RH (ohne Kondensation)

Schutzklasse: Vorne IP65, hinteren IP20

Gewicht:

ESM-4400:210g

ESM-4900:260g

ESM-7700:270g

ESM-9900:360g

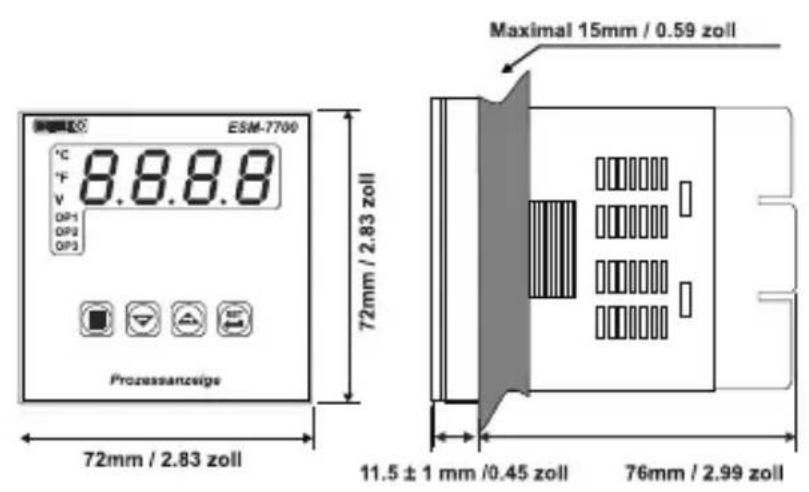

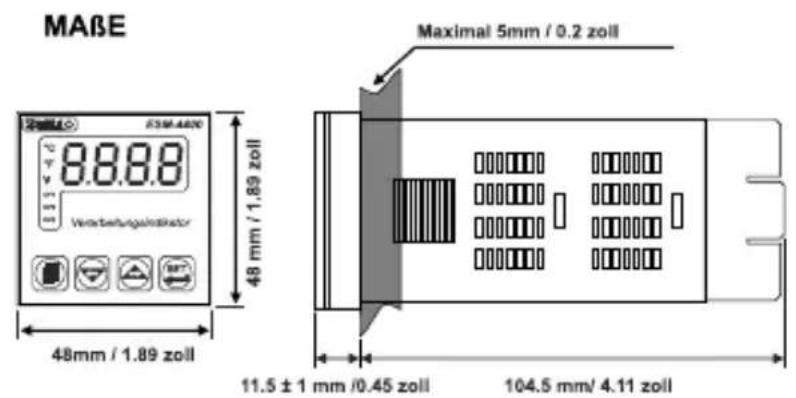

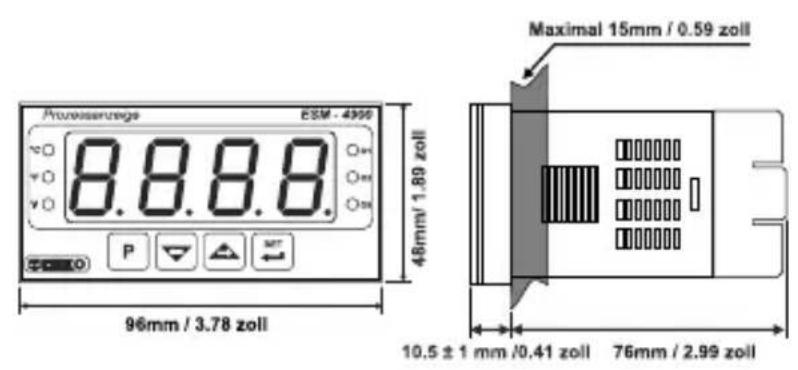

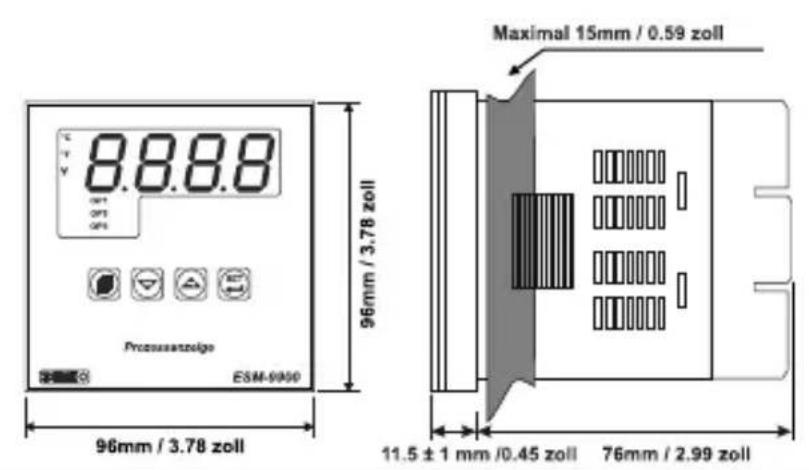

Abmessungen:

ESM-4400: (48 x 48 mm, Tiefe: 116 mm)

ESM-4900: (96 x 48mm, Tiefe:86.5 mm)

ESM-7700: (72 x 72mm, Tiefe:87.5 mm)

ESM-9900: (96 x 96mm, Tiefe:87.5 mm)

Frontplatten Ausschnitt:

ESM-4400: (46 x 46mm)

ESM-4900: (92 x 46mm)

ESM-7700: (69 x 69mm)

ESM-9900: (92 x 92mm)

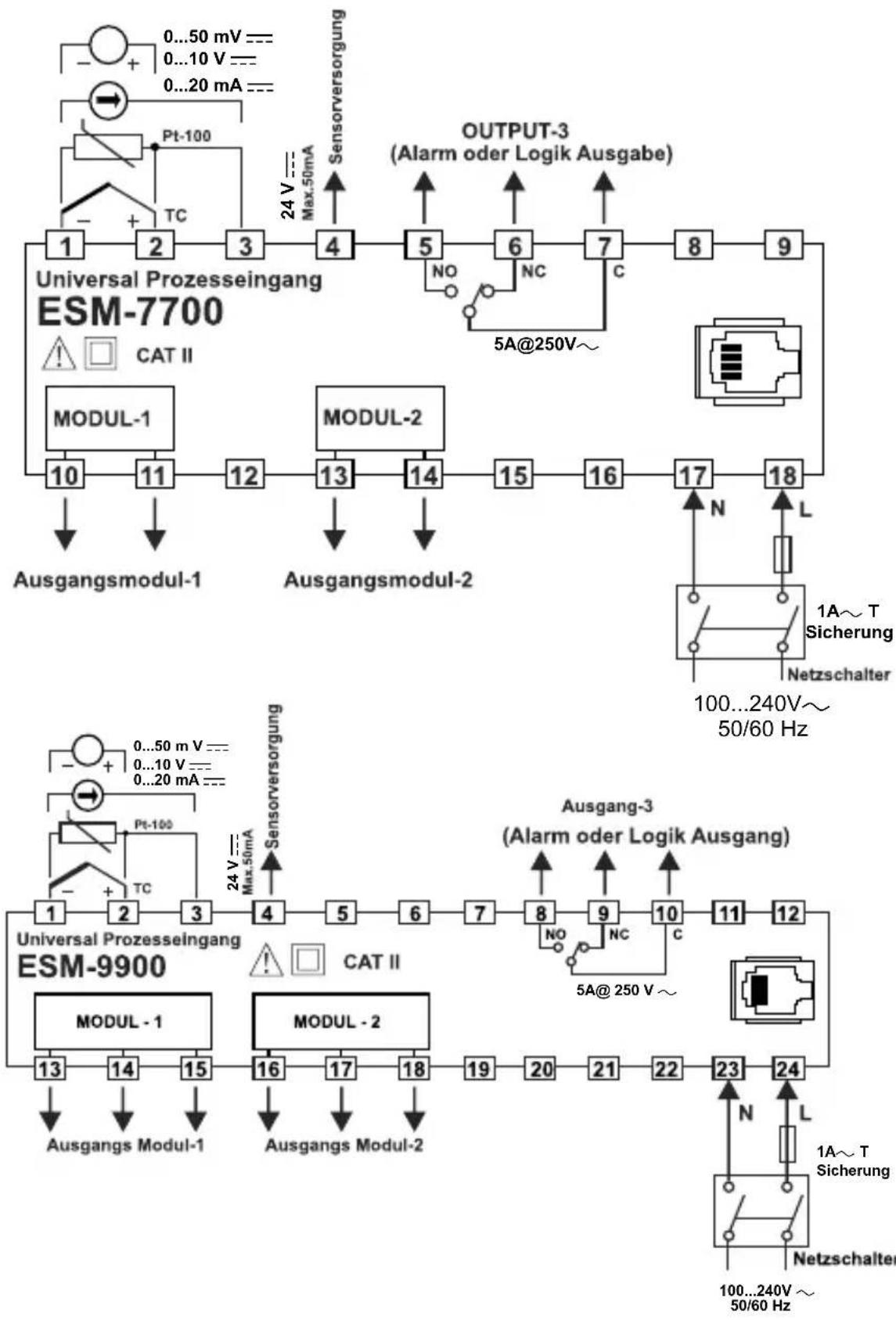

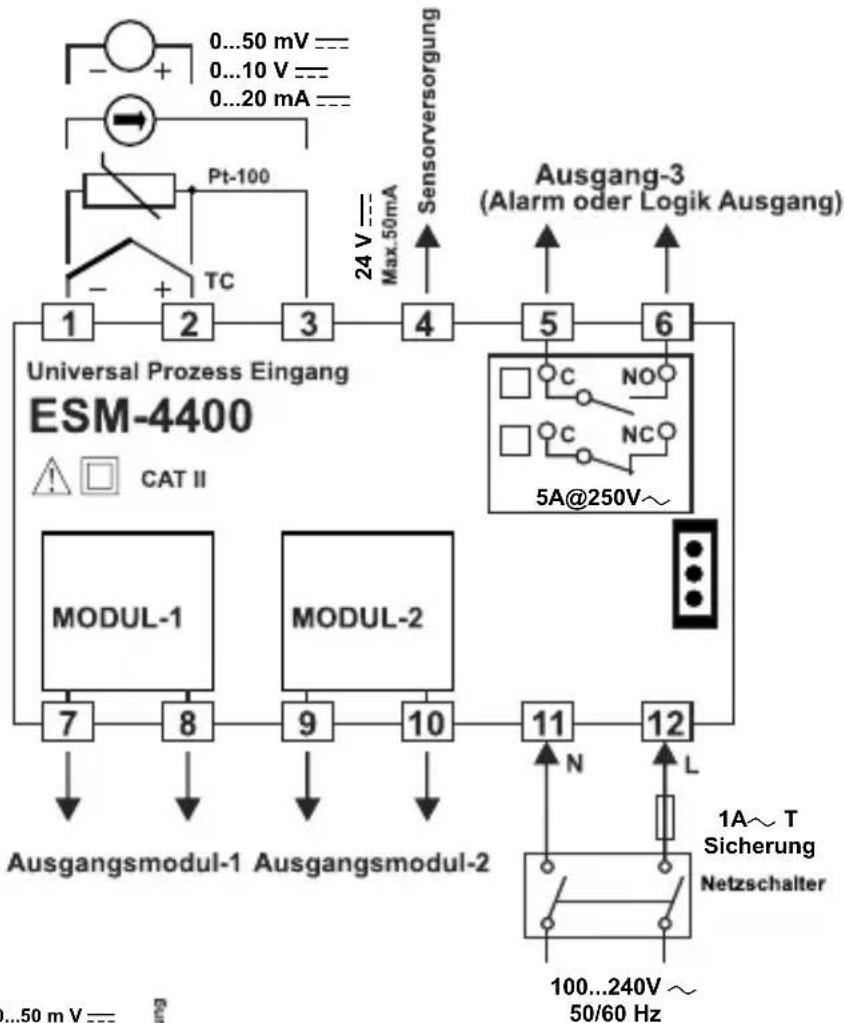

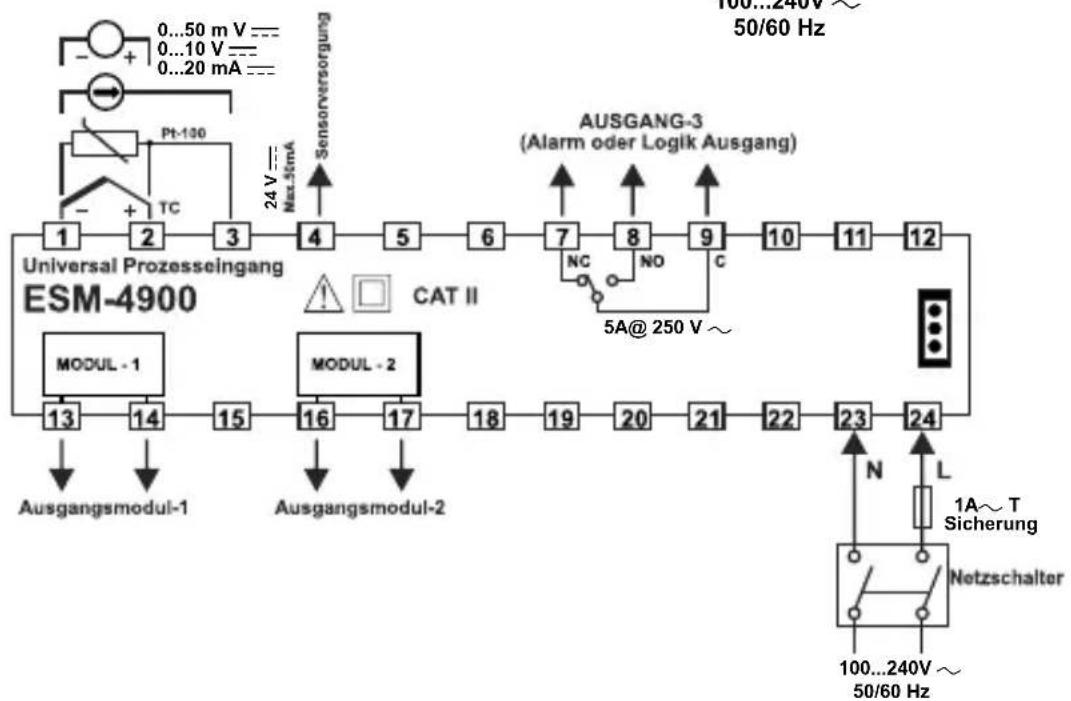

Elektrische Anschlüsse

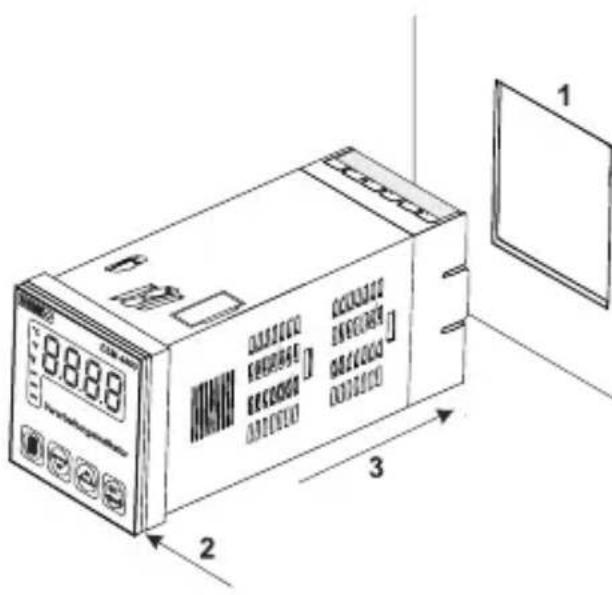

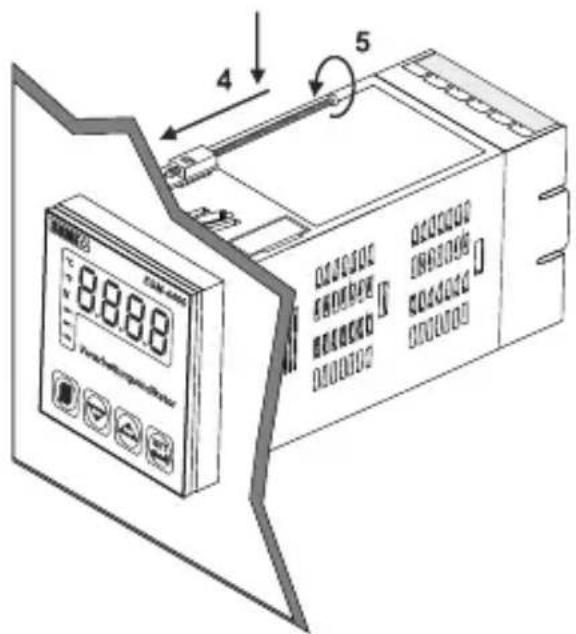

FRONTPLATTENMONTAGE

1-Den gegebenen MaBen entsprechend, Plattensegment des zu montierenden GeratesVBbereiten.
2-Sicherstellen, dass die Dichtung an der vorderen Platte angeschlossen ist.
3-Das Gerät in den Ausschnitt einschieben. Falls die Montageklammern auf dem Gerät sind, diese vorher entfern.

4- Die Montageklammern von hinten einsetzen und in Richtung Frontplatte schieren. Mittels der vorhandenen Schrauben das Gerät an der Frontplatte befestigen.

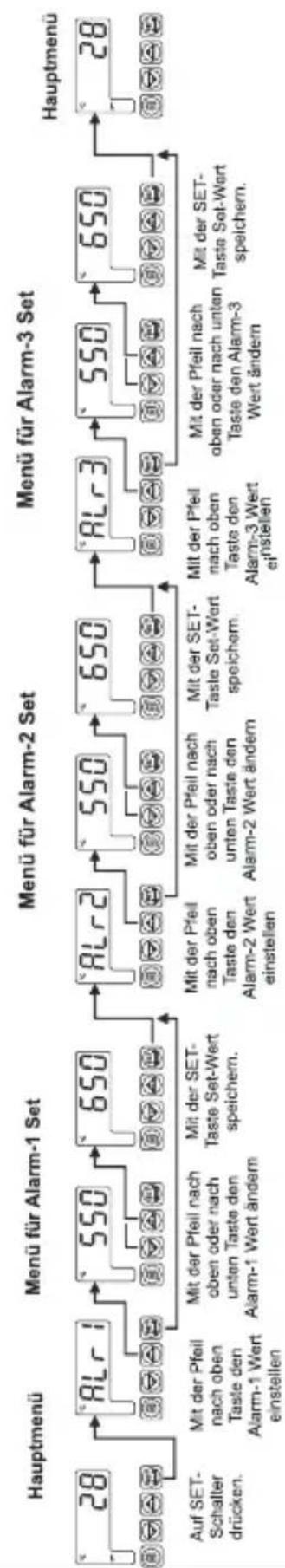

Zugriff und Änderung der Set-Werte

Bemerkung: Wenn der Anwender den Schalter druckt, wird er, ohne die Set-Werte zu speichern, das Menu verlaussen.
Wenn innerhalb von 120 Sekunden keine Aktion unternommen wird, verlasset das Gerät automatisch das Set-Menu.

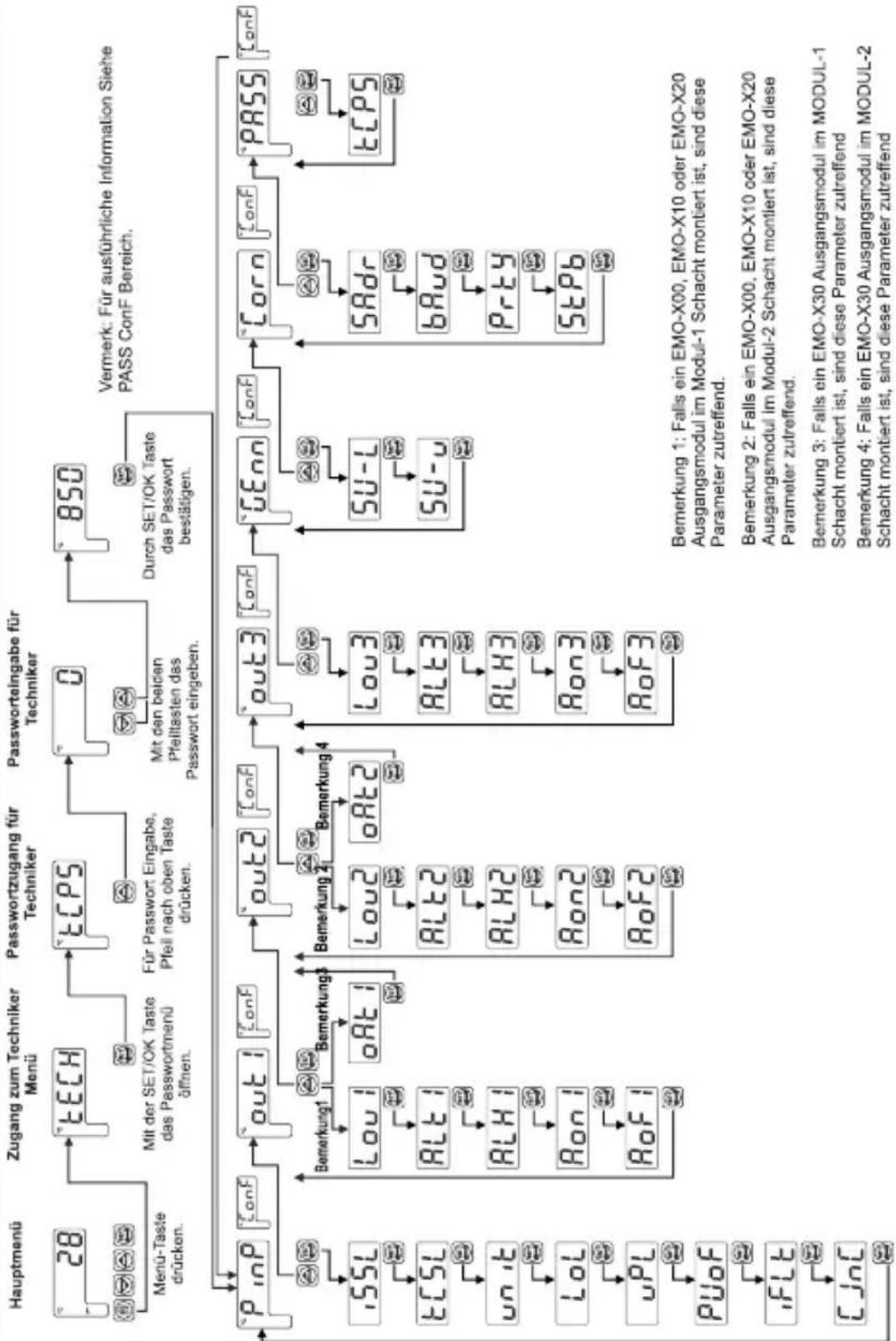

Einfaches Zugriffs Diagramm zu den Programm Parameter

DEUTCH

PinP ConF: Prozess Eingangs Typ und relevante Parameter

55L Prozess Eingangs Typ

TC Eingangs Typ Auswahl
RTD Eingangs Typ Auswahl
Spannung/StromEingangsTypAuswahl

TCEingangsAuswahl

These Parameters

L (-100^;850^) oder (-148^;1562^)
L (-100.0^;850.0^) oder (-148.0^;999.9^)
J (-200^;900^) oder (-328^;1652^)
3J (-199.9^;900.0^) oder (-199.9^;999.9^)
K(-200°C;1300°C)oder(-328°F;2372°F)
5 K(-199.9°C;999.9°C)oder(-199.9°F;999.9°F)
6R(0°C;1700°C)oder(32°F;3092°F)
R(0.0°C;999.9°C)oder(32.0°F;999.9°F)
B S (0^;1700^) oder (32^;3092^)
S (0.0°C;999.9°C) oder (32.0°F;999.9°F)
T (-200°C;400°C) oder (-328°F;752°F)
T(-199.9°C;400.0°C)oder(-199.9°F;752.0°F)
B(44°C;1800°C)oder(111°F;3272°F)
B(44.0°C;999.9°C)oder(111.0°F;999.9°F)
E (-150^;700^) oder (-238^;1292^)
E (-150.0°C;700.0°C) oder (-199.9°F;999.9°F)
N (-200^;1300^) oder (-328^;2372^)
N(-199.9°C;999.9°C)oder(-199.9°F;999.9°F)
C (0^;2300^) oder (32^;3261^)
C (0.0^;999.9^) oder (32.0^;999.9^)

rtdS RTDEingangsAuswahl

Wenn RTD Eingabemodell gewählt ist, wird dieser Parameter aktiv sein.

PT-100(-200°C;650°C)oder(-328°F;1202°F)
PT-100(-199.9°C;650.0°C)oder(-199.9°F;999.9°F)

85! Spannung / Strom Eingangs Auswahl

Ist --- Spannung/ Strom Eingang gewählt, wird dieser Parameter aktiv.

0...50mV (-1999; 9999)
0...5V -(-1999; 9999)
0...10V --(-1999; 9999)
3 0...20mA (-1999; 9999)
4.20mA (-1999; 9999)

Dezimalpunkt Position für die Anzeige

Wenn —— Voltage / Strom Eingang gewählt ist, wird dieser Parameter aktiv.

Kein Punkt.

Zwischen der ersten und zweiten Stelle "0.0"

Zwischen der zweiten und dritten Stelle "0.00"

Zwischen der dritten und vierten Stelle "0.000"

Anzeigewert Einstellung

Wenn = Spannung/ Strom Eingang gewählt ist, wird dieser Parameter aktiv.

Feste Zweipunkt-Einstellung. Unterer-Wert ist fixiert auf den Wert -1999 der obere Wert ist fixiert auf 9999.

Der Benutzer kann mit tPoL und tPoH die Zweipunktdarstellung einstellen.

Der Benutzer kann 16 Punktdarstellung einstellen.

Einstellung unterer Anzeigewert (-1999, 9999) Einheiten

Wenn --- Spannung/ Strom Eingang gewählt ist, wird dieser Parameter is aktiv.

Einstellung oberer Anzeigewert (-1999, 9999) Einheiten

Wenn = Spannung/ Strom Eingang gewählt ist, wird dieser Parameter is aktiv.

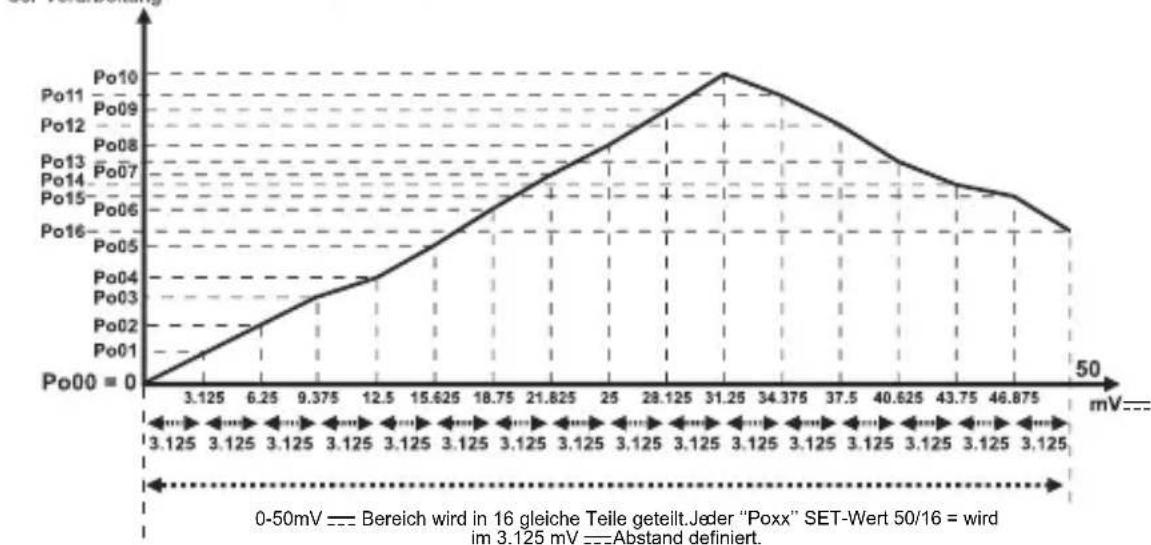

Anzeige Einstellungs Punkte (-1999, 9999) Einhei

Wenn —— Spannung/ Strom Eingang gewählt ist, wird dieser Parameter is aktiv.

Be der Mehrpunkt-Darstellungseinstellung, wird die definierte Skala in 16 Einstellungspunkte aufgeitlt.

Beispiel: 5L = 0 (0-50 mV---)

Set-Wert der Verarbeitung

Multiplikationsfaktor (1.000, 9.999)

DerVerarbeitungswert wird mit thisem Wert multipliziert.

Wenn = Spannung/ Strom Eingang gewählt is, wird dieser Parameter aktiv.

Einheitenauswahl

0C Einheit ^ C
Og Einheit F
Einheit ist Spannung. Wenn DC Spannung/ Strom Eingang gewählt ist, wird dieser Parameter aktiv.
Keine Einheit. Wenn DC Spannung / Strom Eingang gewählt ist, wird dieser Parameter aktiv.

Minimaler Wert der Betriebsskala

(Unterer Skalenwert, oberer Skalenwert) Einheiten

Wird in der Proportionalband Berechnung und Anzeigen Blinkvorgang verwendet.

Maximaler Wert der Betriebsskala

(Unterer Skalenwert, oberer Skalenwert) Einheiten

Wird in der Proportionalband Berechnung und Anzeigen Blinkvorgang verwendet.

Darstellung Offset-Wert (Skala -10%, Skala+10%) Einheit

Dieser Parameterwert wird dem Prozesswert dazu addiert.

Filterdauer (0.0, 900.0) Sekunden

Filterdauer für Anzeigewert.

Kaltstellen-Kompensation

Wenn TC Eingang gewählt ist, wird dieser Parameter aktiv

yes Kaltstellen-Kompensationistaktiv.

Kaltstellen-Kompensation ist passiv.

Skala: Der Prozesseingabe entsprechend, der Unterschied zwischen dem maximalen und minimalen Werte, die das Gerätlesen kann. Beispiel: Wenn tCSL = 2 (unterer Wert für 2 = -200, oberer Wert = 900) ist die Skala = 1100. Ist der Eingangstyp Spannung/Strom, dann ist die Skala der Unterschied zwischen den Werten tPoL und tPoH.

Ausgang 1 ConF: MODUL-1 Parameter

Wenn im MODUL-1 Gehäuse eines der EMO-X00 (Relais-Ausgang), EMO-X10 (SSR-Treiber) und EMO-X20 (Digital Ausgang) Module vorhanden ist, werden nachstehende Parameter aktiv..

MODUL-1 Ausgangsmodul Logik Ausgangsfunktion

Alarmausgang

Alarmausgang fur Sensorbruch

Der Ausgang ist aktiv, wenn der Prozesswert sich außerhalb des definierten Bandes von Lot und P_L befindet.

Alarm-1 Typ

MODUL-1 Alarm Typ. Dieser Parameter wird aktiv, wenn die Logik-1 Ausgangsfunktion als Alarmausgang festgelegt wird.

Prozess High Alarm

Prozess LowAlarm

Hysterese-Wert von Alarm-1 (Skala 0% , Skala 50% ) Einheit wird aktiv, wenn die Logik-1 Ausgangsfunktion als Alarmausgang gewählt wird.

Alarm-1 Einschaltverzögerung(0, 9999) Sekunden
Wird aktiv, wenn die Logik-1 Ausgangsfunktion als Alarmausgang gewählt wird.

Alarm-1 Ausschaltverzögerung(0,9998) Sekunden Ab dem Parameterwert 9998 entscheid im Bildschirm die Lech Schrift. Der gespernte Ausgang ist gewählt. Diese Parameter wird aktiv, wenn die Logik-1 Ausgangsfunktion als Alarmausgang gewählt ist.

Ausgang 1 ConF: MODUL-1 Parameter

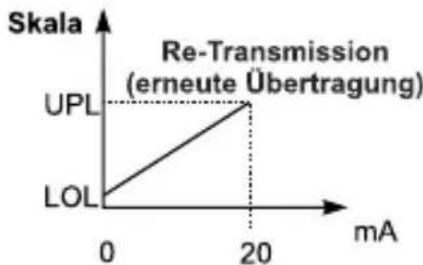

Wenn im MODUL-1 Gehäuse ein EMO-X30 (0/4...20 mA —— Stromausgang) Modul vorhanden ist, werden die nachstehende Parameter aktiv.

MODUL-1 Analog Ausgang Modulkonfiguration

0...20mA ---Ausgang

4...20mA ---Ausgang

Ausgang 2 ConF: MODUL-2 Parameter

Wenn im MODUL-2 Gehäuse eines der EMO-X00 (Relais-Ausgang), EMO-X10 (SSR-Treiber) und EMO-X20 (Digital Ausgang) Module vorhanden ist, werden nachstehende Parameter aktiv.

MODUL-2 Ausgangsmodul Logik Ausgangsfunktion

0

Alarmausgang

1

Alarmausgang fur Sensorbruch

2

Wenn der Prozesswert von der mit Lol und uPL festgelegten Skala abweicht, wird diese Ausgabe aktiv.

Alarm-2 Typ

MODUL-2 Alarm Typ. Dieser Parameter ist aktiv, wenn die Logik-2Ausgangsfunktion alsAlarmausgang gewählt wird.

0

Prozess High Alarm

Prozess Low Alarm

Hysterese-Wert von Alarm-2 (Skala 0%, Skala 50%) Einheit

Wird aktiv, wenn die Logik Ausgangsfunktion von Logik-2 als Alarmausgang gewählt wird.

Alarm-2 Einsatzverzögerungszeit(0,9999) Sekunden

Wird aktiv, wenn die Logik-2 Ausgangsfunktion als Alarmausgang gewählt wird.

Alarm-2 Ausschaltverzögerungszeit (0, 9998) Sekunden

Ab dem Parameterwert 9998 erscheint im Bildschirm die LECH Schrift. Die gespernte Ausgabe ist gewählt. Diese Parameter wird aktiv, wenn die Logik Ausgabefunktion von Alarm-2 gewählt ist.

Ausgang 2 ConF: MODUL-2 Parameter

Wenn im MODUL-2 Gehäuse ein EMO-X30 (0/4...20 mA —— Stromausgangs) Modul vorhanden ist, werden die nachstehende Parameter aktiv.

MODUL-2 analog Ausgangs Modul Konfiguration

0...20mA ---Ausgang

4...20mA ---Ausgang

Ausgang 3 ConF: Ausgabe-3 Parameter

Lou3 Ausgang-3 Logik Ausgangsfunktion

0 Alarmausgang
Alarmausgang fur Sensorbruch
2) Wenn der Prozesswertswert von der durch lot und uPL festgelegten Skala abweicht, wird diese Ausgabe aktiv.

AL3 Alarm-3 Typ

Die Alarmart für Ausgang-3 wird festgelegt. Wird aktiv, wenn die Logik-3 Ausgangsfunktion als Alarmausgang gewählt wird.

Prozess HighAlarm
Prozess LowAlarm

Hysterese-Wert von Alarm-3 (Skala 0% , Skala 50% ) Einheit Wird aktiv, wenn die Logik-3 Ausgangsfunktion als Alarm-ausgang gewählt wird.
Alarm-3 Einschaltverzogerung(0,9999) Sekunden, Wird aktiv, wenn die Logik-3 Ausgangsfunktion als Alarmausgang gewählt wird.
Alarm-3 Ausschaltverzögerung(0, 9998) Sekunden LeCH Ab dem Parameterwert 9998 erscheint im Bildschirm die Schrift. Die gespernte Ausgabe ist gewählt. Diese Parameter wird aktiv, wenn die Logik-3 Ausgangsfunktion als Alarmausgang gewählt ist.

Alarmarten

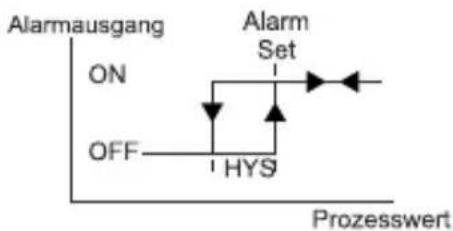

Prozess High Alarm

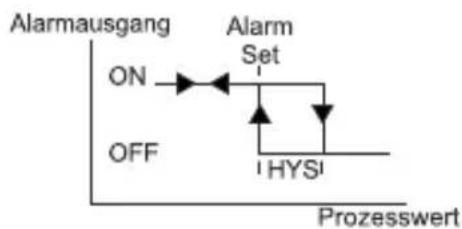

Prozess Low Alarm

Gen ConF: Allgemeine Parameter

SU-L Alarm Unterer Wert( Lol, SU-

Com ConF: Parameter für serielle Verbindungskonfiguration

Srdzugangsadresse fur Verbindung (1,247)

Es ist die Adresse, die das Gerät während der Modbus RTU Verbindung verwenden wird.

bRud Kommunikation Baud Rate

0000 1200 Baud

2400 Baud

0002 4800 Baud

9600 Baud

0004 19200 Baud

Prty Auswahl Paritat

000 No Parity

0002 EVEN Parity (Gerade Parität)

5ePb Auswahl Stoppbit

0000 1 Stopbit

2 Stoppbits

PASS ConF: Parameter für Password

TEPS Techniker Password (0, 9999)

Dient für den Zugriff auf Techniker Parameter und deren Sicherung.

Ist der Wert ,ist fur den Zugriff auf die Parameter kein Password erforderlich.

Wenn während des Zugriffs auf dieTechniker Parameter dieser Wert nicht "0"ist,

1-Der Benutzer den E[PS] Wert falsch eingibt: wird er ohne die Parameterwerte sehen zu konnen, zu den Hauptooptionen zurück geführt.

2- Wenn der Benutzer ohne das ECP5 Password eingebend, die Set-Taste druckt, kann er zum Techniker-Menü gehen (um die Parameter anzusehen):

Über das Techniker Password Menu ("Pass Conf") können alle Menu- und Parameterwerte gesehen, jedoch nicht verändert werden.

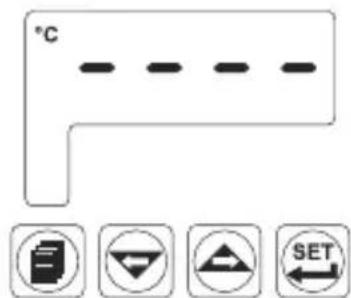

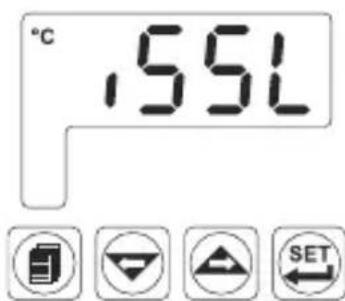

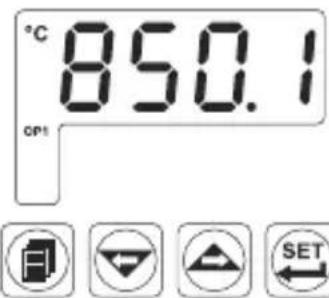

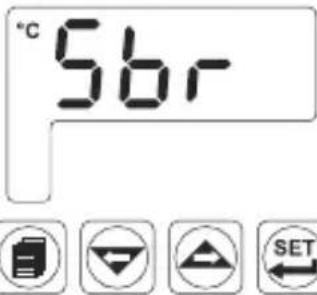

Fehlermeldungen des Prozesssteuergerätes ESM-XX00

1 - Störung im Analogeingang, Falsche Sensorverbindung oder keine Sensorverbindung vorhanden.

2- Wenn der obere Bildschirmwert blinkt: Ist der analoge Engangswert kleiner als der minimale Skalenwert, lol den der Anwender aus der Prozessskala festgelegt hat, blinkt die obere Anzeige..

2- Wenn der obere Bildschirmwert blinkt: Ist der analoge Eingangswert großer als der maximale Skalenwert, _L den der Anwender aus der Prozessskala festgelegt hat, blinkt die obere Anzeige..

4- Wenn im Gerät ein Techniker Password vorhanden ist, jedoch ohne richtige Passworteingabe im Zugangsbildschirm versucht wird, die Parameter zuändern, wird die darüber stehende Warnung erschreiben. Ohne richtige Passworteingabe erlaubt das Gerät keine Parameterveränderung.

Zum Beispiel: Im Techniker Menu ist ein Password hinterlegt und ohne Eingabe these Passwortes öffnen wir mit dem Set-Schalter desses Menu und versuchen den ISSL Parameter zuändern. Wenn wir die Pfeil nach oben Taste drücken, erscheint obige Anzeige im Bildschirm und erlaubt keine Veränderung.

Installation

Vor der Gerätemontage,itte die Gebrauchsanweisung und die nachstehenden Hinweise lesen.

Im Paket sind:

-1 Gerät
-2 Montageclips mit Schrauben
- Garantieschein und Gebrauchsanweisung.

Vor der Montage das Gerät visuell prufen, ob es während des Transportes beschädigt wurde. Die Montage und Benutzung muss durch Fachpersonal ausgeführrt werden. Dies ist in der Verantwortung des Käufers.

Falls aufgrund eines Fehlers oder einer Störung des Gerätes eine Gefahr bestehen sollte, die Energiezuführ des Systems abschalten und alle elektrischen Verbindungen des Gerätes vom System entfernen.

Im Gerät befindet sich keine Sicherung und kein Netzschalter. Der Käfer muss an die Spannungszuführung des Gerätes einen Netzschalter und eine Sicherung anbringen.

Achten Sie darauf auf dass die Versorgungsspannung der Gerätespezifikation entspricht um eine Beschädigung oder Zerstörung zu vermeiden.

Um einen elektrischen Schock und ähnliche Unfälle zu vermeiden, muss das Gerät und System vor der Verkabelung der Anschlüsse vom Stromnetz genommen werden.

Am Gerät)dürfen keine Veränderungen vorgenommen und das Gerät darf nicht repariert werden. Eingriffe am Gerät konnen eine fehlerhafte Funktion, Beschädigung des Gerätes oder Systems, sowie elektrischen Schock oder Feuer auslösen.

Das Gerätarf auf keinen Fall in der Nähe von brennbaren und explosiven Gasen verwendet werden.

Bitte achten Sie bei der Montage des Gerätes auf scharfe Kanten, Sie können sich damit möglicherweise verletzen.

Das Gerätarf nur mit demmitgeliefertem Befestigungsmaterial an das System montiert werden. Das Gerät nicht mit ungeeigneten Verbindungssteilen montieren. Das Gerät mit den mitgelieferten Verbindungsteilen so montieren, dass es fest mit der Montageplatte verbunden ist.

Im Falle der Missachtung dieser Bedienungsanleitung liegt die Verantwortung im Schadensfalle beim Anwender.

Garantie

2 Jahre Garantieschutz gegen Material- und Handwerkfehler. Diese Garantie wird mit dem Vorbehalt gewährleistet, dass der Kunde den in dem Garantieschein und Bedienungsanleitung erwähnten Verpflichtungen und Verantwortungen nachgeht.

Instandhaltung

Das Gerät muss durch ausgebildete Personen repariert werden. Vor Zugriff auf Innenteile, das Strom des Gerätes ausschalten.

Gerät nicht mit Kohlenwasserstoff (wie Mineralöl und Trichlorethylen) enthaltenen Lösungen reinigen. Das Reinigen mit diesen Lösungen, kann die mechanische Sicherheit des Gerätes vermindern.

Für das Reinigen des äußeralichen Plastiks, mit Athylalkohol oder Wasser befeuchtetes Tuch verwen

Sonstige Angaben

Herstellerangaben:

Emko Elektronik Sanayi ve Ticaret A.S.

Demirtaş Organize Sanayi Bolgesi Karanfil Sk. No:6 16369

BURSA/TURKIYE

Tel : [phone]

Fax:[phone]

Bestellungsinformationen

ESM-4400 (48x48 DIN 1/16) ESM-4900 (96x48 DIN 1/8) ESM-7700 (72x72) ESM-9900 (96x96 DIN 1/4)

A

BC

D

E

/

FG

HI

/

U

V

W

Z

1

/

/

0

0

0

0

A

Versorgungsspannung

1

100-240V ~ (-%15;+%10) 50/60Hz

2

24V ~ (-15%;+%10) 50/60Hz 24V ---(-%15;+%10)

9

Kundenspezifisch (maximal 240 V~ (-%15;+%10))50/60Hz

BC

Eingangs Typ

Skala

20

Konfigurierbar. (Tabelle-1)

Tabelle-1

D

Serielle Verbindung

Produktcode

0

Keine

1

RS-232

EMC-400,EMC-700,EMC-900

2

RS-485

EMC-410,EMC-710,EMC-910

E

Ausgang-3

1

Relaisausgang (5A@250V ~ ohmsche Last)

FG

Modul-1

Modulcodes

00

Nicht vorhanden

01

Relais Ausgangsmodul

EMO-400,EMO-700,EMO-900

02

SSR-Treiberausgangsmodul (Max. 26mA, Max 22V ---)

EMO-410,EMO-710,EMO-910

03

Digital (Transistor) Ausgangsmodul (Maximal 40mA@18V ---)

EMO-420,EMO-720,EMO-920

04

(Strom Ausgangsmodul (0/4...20mA ---) oder 0...10V ---)

EMO-430,EMO-730,EMO-930

HI

Modul-2

Modulcodes

00

Nicht vorhanden

01

Relais Ausgangsmodul

EMO-400,EMO-700,EMO-900

02

SSR-Treiberausgangsmodu (Maximal 20mA@18V ---)

EMO-410,EMO-710,EMO-910

03

Digital (Transistor) Ausgangsmodu (Maximal 40mA@18V ---)

EMO-420,EMO-720,EMO-920

04

(Strom Ausgangsmodul (0/4 20mA ---) oder 0...10V ---)

EMO-430,EMO-730,EMO-930

Tabelle-1

BC	Eingangs Typ(TC)	Skala(°C)	Skala(°F)
21	L,Fe Const DIN43710	-100°C,850°C	-148°F,1562°F
22	L,Fe Const DIN43710	-100.0°C,850.0°C	-148.0°F,999.9°F
23	J,Fe CuNi IEC584.1(ITS90)	-200°C,900°C	-328°F,1652°F
24	J,Fe CuNi IEC584.1(ITS90)	-199.9°C,900.0°C	-199.9°F,999.9°F
25	K,NiCr Ni IEC584.1(ITS90)	-200°C,1300°C	-328°F,2372°F
26	K,NiCr Ni IEC584.1(ITS90)	-199.9°C,999.9°C	-199.9°F,999.9°F
27	R,Pt13%Rh Pt IEC584.1(ITS90)	0°C,1700°C	32°F,3092°F
28	S,Pt10%Rh Pt IEC584.1(ITS90)	0°C,1700°C	32°F,3092°F
29	T,Cu CuNi IEC584.1(ITS90)	-200°C,400°C	-328°F,752°F
30	T,Cu CuNi IEC584.1(ITS90)	-199.9°C,400.0°C	-199.9°F,752.0°F
31	B,Pt30%Rh Pt6%Rh IEC584.1(ITS90)	44°C,1800°C	111°F,3272°F
32	B,Pt30%Rh Pt6%Rh IEC584.1(ITS90)	44.0°C,999.9°C	111.0°F,999.9°F
33	E,NiCr CuNi IEC584.1(ITS90)	-150°C,700°C	-238°F,1292°F
34	E,NiCr CuNi IEC584.1(ITS90)	-150.0°C,700.0°C	-199.9°F,999.9°F
35	N,Nicrosil Nisil IEC584.1(ITS90)	-200°C,1300°C	-328°F,2372°F
36	N,Nicrosil Nisil IEC584.1(ITS90)	-199.9°C,999.9°C	-199.9°F,999.9°F
37	C,(ITS90)	0°C,2300°C	32°F,3261°F
38	C,(ITS90)	0.0°C,999.9°C	32.0°F,999.9°F
BC	Eingangs Typ(RTD)	Skala(°C)	Skala(°F)
39	PT 100,IEC751(ITS90)	-200°C,650°C	-328°F,1202°F
40	PT 100,IEC751(ITS90)	-199.9°C,650.0°C	-199.9°F,999.9°F
BC	Eingangs Typ(--- Spannung und Strom)		Skala
41	0...50 mV ---		-1999,9999
42	0...5 V ---		-1999,9999
43	0...10 V ---		-1999,9999
44	0...20 mA ---		-1999,9999
45	4...20 mA ---		-1999,9999

Ihr Technologiepartner

Wir danken Ohnen, dass Sie Sich für die elektronischen Produkte von EMKO entschieden haben,itte besuchen Sie unsere Website, wenn Sie die detailierte Gebrauchsanweisung laden mochten.

www.emkoelektronik.com.tr
