MODE D'EMPLOI ESM4400 Emko
Sur Voltage Category : Il

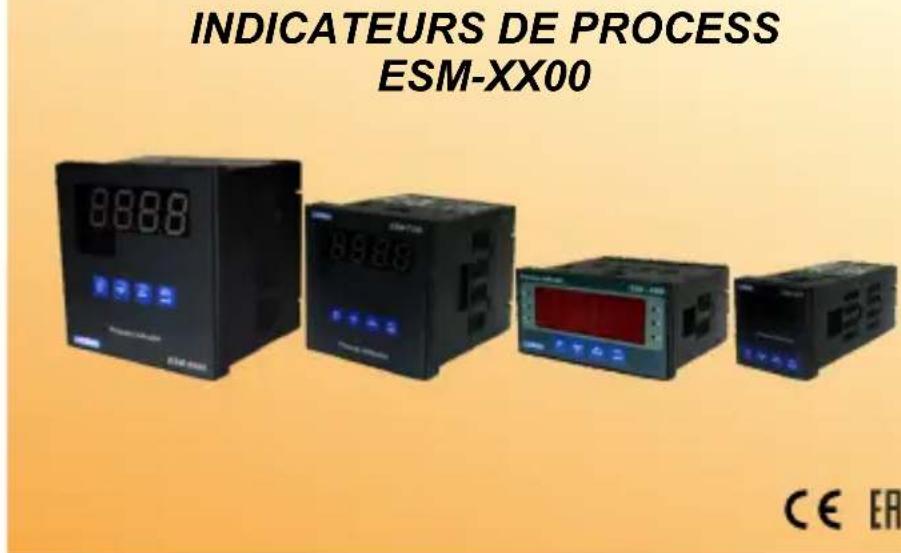

ESM-XX00 indicateurs de process

ESM-4400, ESM-7700, ESM-9900, ESM-4900
Écrans du processus du système de module de sortie intelligente de l'entrée universelle
- Afficheur de process (PV) 4 chiffres
- Entrées de processus universelles (TC, RTD, mV---, V---, mA---)
- étalonnage en deux ou plusieurs points pour les entrées de tension --- et d'intensité ---
- Système de module de sortie intelligent - Fonctions d'alarme programmables
- Contrôle ou retransmission de process avec module de sortie de courant 0/4...20 mA ---
- Communication série avec protocole MODBUS RTU RS-232 (standard) ou RS-485 (en option)
Entrée universelle : Tension/courant TC, RTD, ---
(IEC584.1)(ITS90), C (ITS90)
Thermo résistance (RTD) : PT-100 (IEC751)(ITS90)
Entrée ≡ mV, V, mA
Plage de mesure : Veuillez vous reporter au tableau 1 pour la sélection du type et de l'échelle d'entrée
Précision: ± 0,25% de la pleine échelle pour l'entrée du
thermocouple, de la thermorésistance, mV, V et mA.
Compensation soudure froide : Automatiquement ±0,1°C/1°C
Compensation de ligne : Maximum 10 Ohm
Protection contre la rupture du capteur : Haut de gamme
Fréquence de scrutiny : 3 échantillons par seconde
Filtre d'entrée: 0,0 à 900,0 secondes
SORTIE
Sortie relais standard: 5A@ 250 V~ (sur charge résistive)
Modules de sortie : L'utilisateur peut raccorder 2 modules de sortie à l'appareil.
-Module de sortie relais
-Module de sortie SSR (Max. 26 mA, Max. 22 V)
-Module de sortie (transistor) numérique (Max. 40 mA @ 18 V) ---
-Module de sortie courant 0/4...20 mA ---
Alimentation
Tension d'alimentation :
100-240 V ~ 50/60 Hz (-15%; +10%) -6 VA
24 V ~ 50/60 Hz (-15%; +10%) -6 VA
(Elle doit être déterminée dans l'ordre.)
Affichage
Affichage de process :
ESM-4400: Afficheur DEL rouge 4 chiffres 10,1 mm
ESM-4900: Afficheur DEL rouge 4 chiffres 20,3 mm
ESM-7700: Afficheur DEL rouge 4 chiffres 13,2 mm
ESM-9900: Afficheur DEL rouge 4 chiffres 19 mm
L'indicateur DEL : DEL (état de sortie) °C / °F / V, OP1/2/3.
Évaluation environnementale et caractéristiques physiques
Température de fonctionnement: 0...50°C
Humidité : 0-90%RH (sans condensation)
Classe de protection : IP65 à l'avant, IP20 à l'arrière.
Montage : Boîtier de type 1
Installation : Installation fixe de catégorie II
Catégorie de surtension : II
Degré de pollution : II, bureau ou lieu de travail, pollution non conductrice
Poids :
ESM-4400:210g
ESM-4900:260g
ESM-7700:270g
ESM-9900:360g
Dimensions/Découpe du panneau :
ESM-4400: (48× 48mm, profondeur : 116 mm)/(46 x 46 mm)
ESM-4900: (96 x 48 mm, profondeur: 86,5 mm)/(92 x 46 mm)
ESM-7700: (72 x 72 mm, profondeur: 87,5 mm)/(69 x 69 mm)
ESM-9900: (96 x 96 mm, profondeur: 87,5 mm)/(92 x 92 mm)
Distance minimale entre les centres de découverte du panneau :
ESM-4400: X=65mmY=65mm
ESM-4900 : X = 129 mm, Y = 65 mm
ESM-7700: X=97mm, Y=97mm
ESM-9900: X = 129 ~mm, Y = 129 ~mm

Ce symbole est utilisé pour les avertissements de sécurité. L'utilisateur doit prêter attention à ces avertissements.

Ce symbole est utilisé pour déterminer les situations dangereuses à la suite d'un choc électrique.
L'utilisateur doit absolument prêter attention à ces avertissements.

Ce symbole est utilisé pour déterminer les remarques importantes concernant les fonctions et l'utilisation de l'appareil.

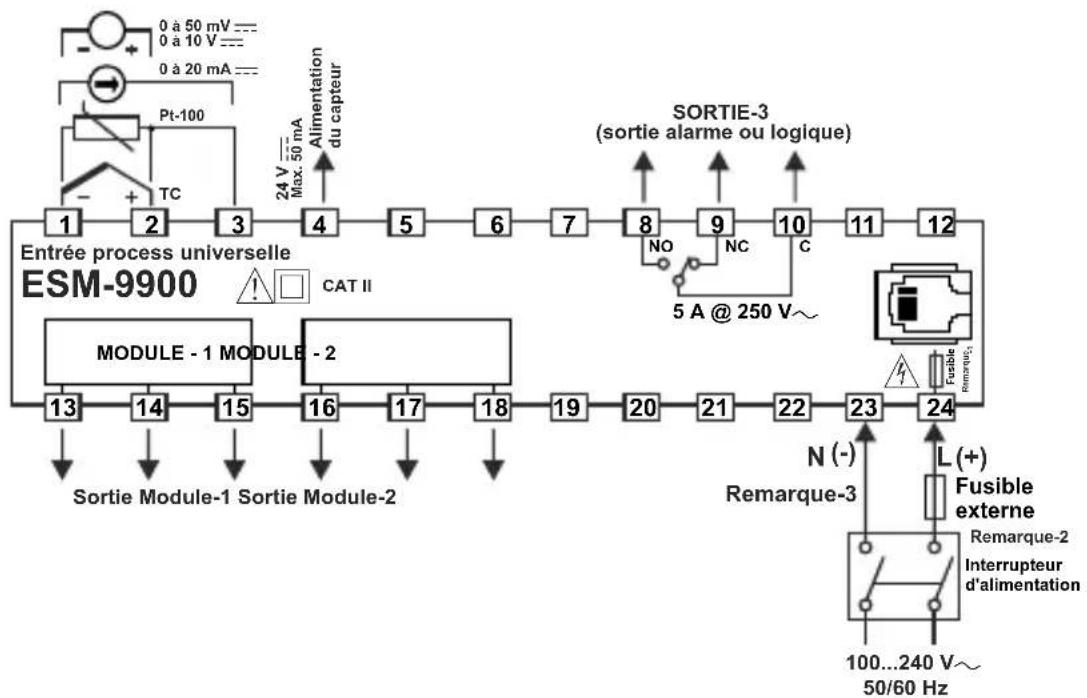

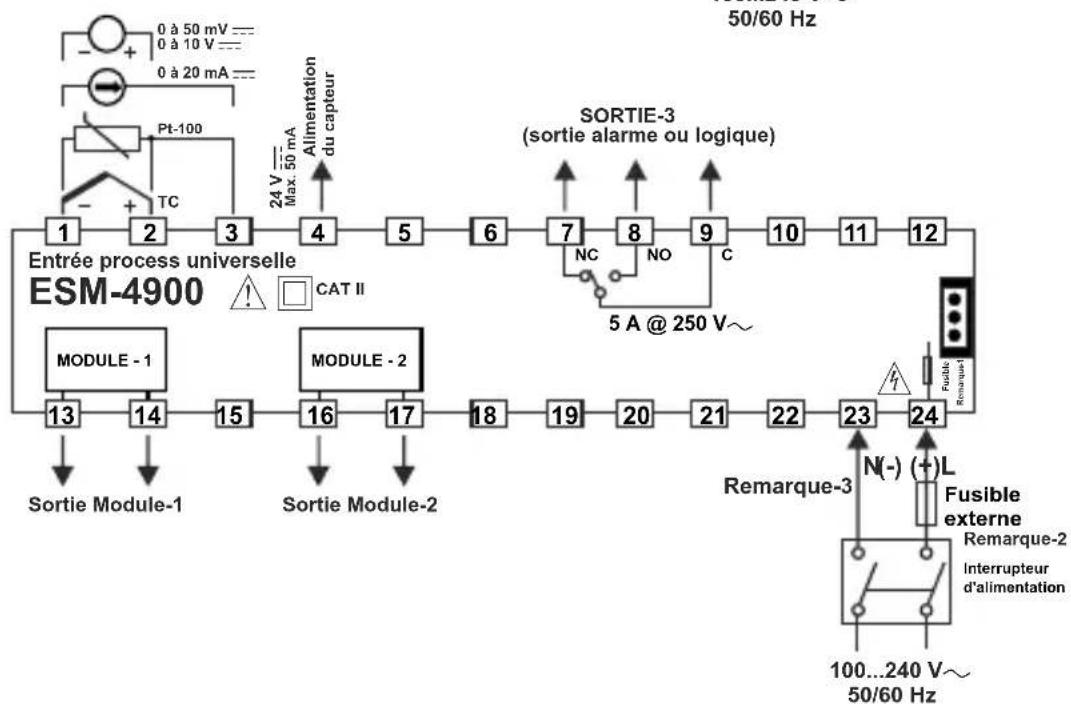

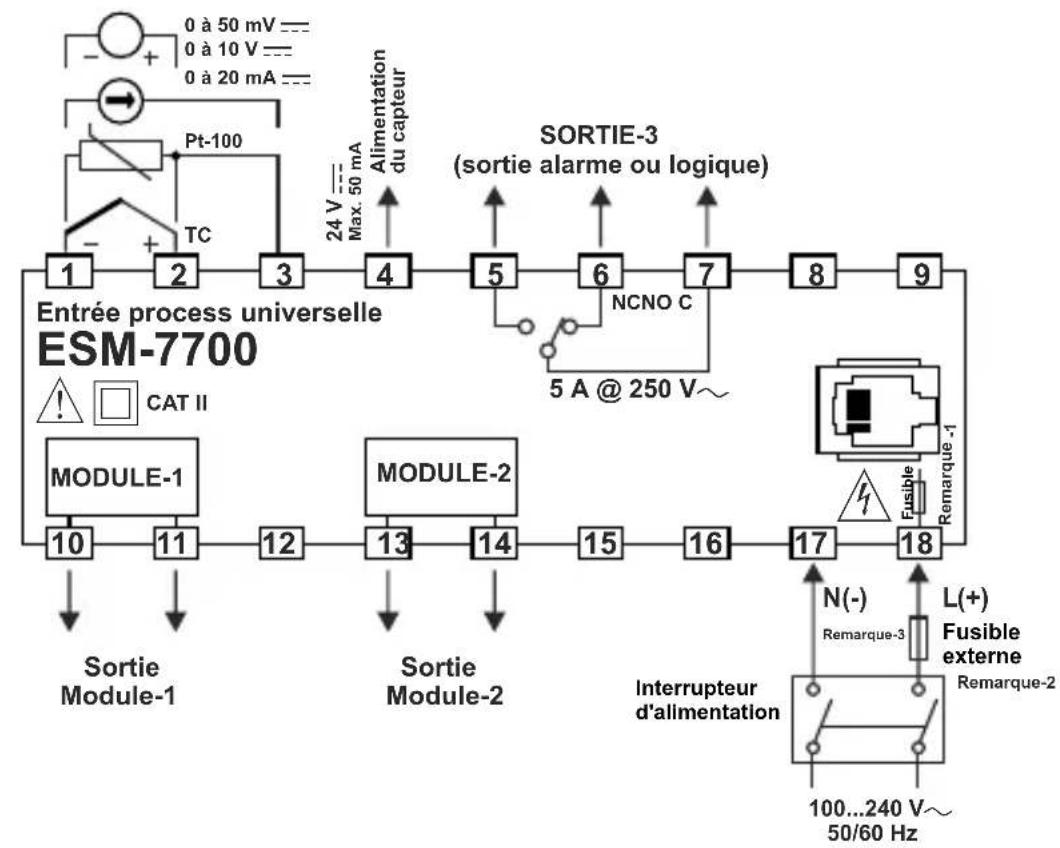

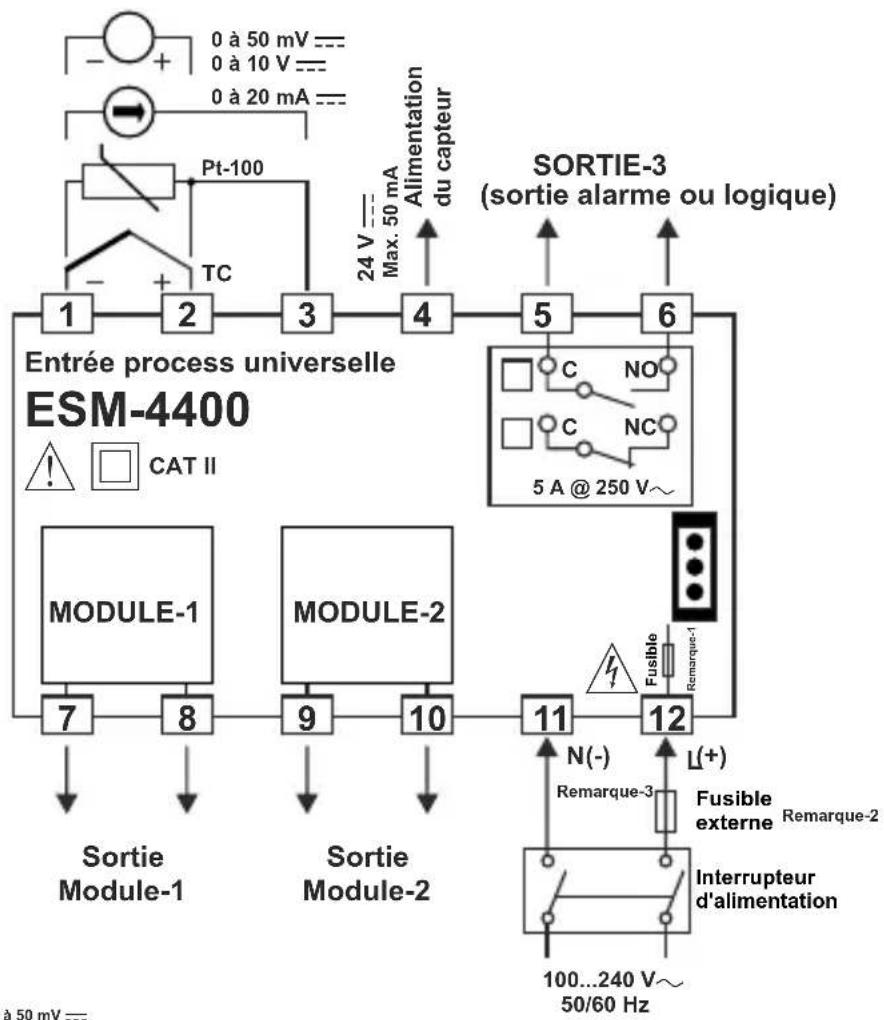

Câblages électriques




Remarque-1: Il existe une résistance interne fusible antidéflagrante.
Remarque-2: Un fusible externe est recommandé.
1 A-T pour l'alimentation 100...240 V ou 24 V
1A~T pour alimentation 24 V
Remarque 3: « L » est (+), « N » est (-) pour la tension d'alimentation de 24 V ---

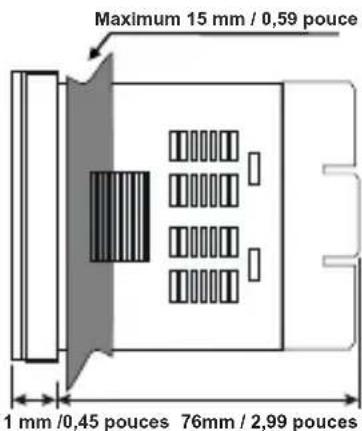

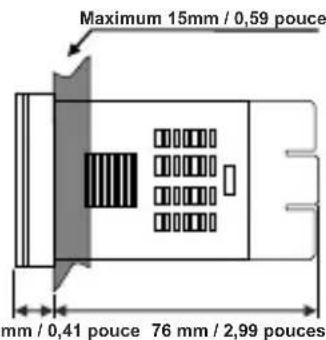

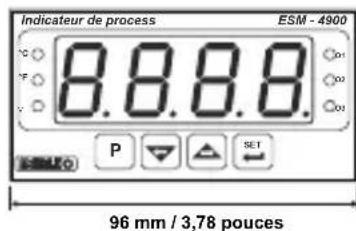

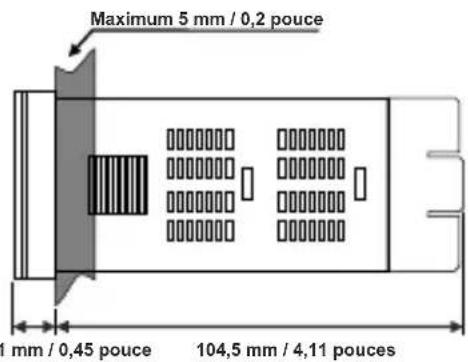

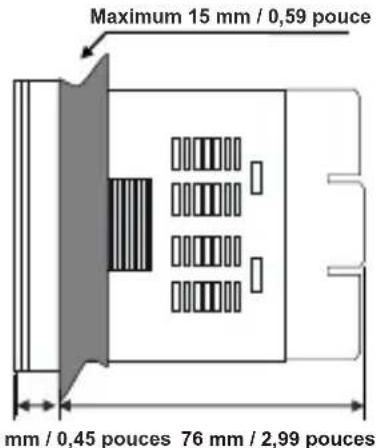

DIMENSIONS




72 mm 283 pouces

96 mm / 3,78 pouces

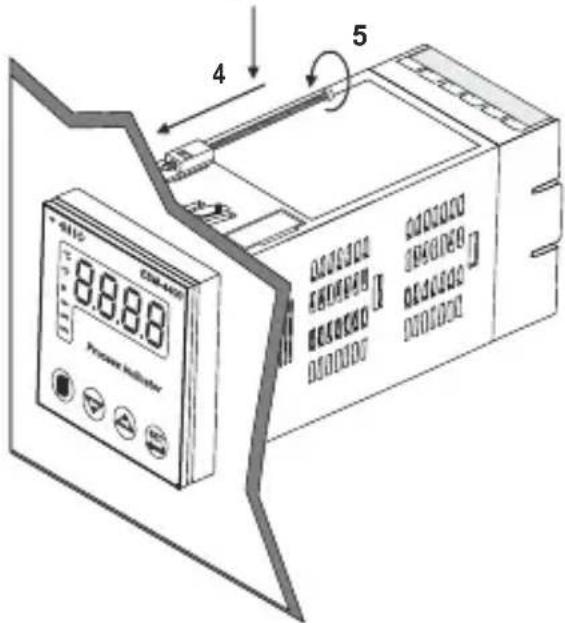

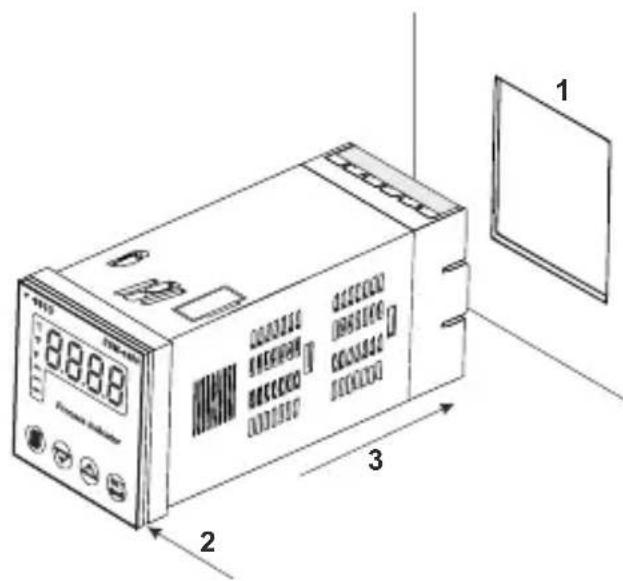

Montage sur panneau

1-Avant d'installer l'appareil dans votre panneau, assurez-vous que la découpe a la taille appropriée. 2- Vérifiez la position du joint du panneau avant. 3- Insérez le produit à travers la découpe. Si les pinces de fixation sont sur l'appareil, enlevez-les avant d'insérer l'appareil dans le panneau.

4- Insérez l'appareil dans la découpe du panneau de la face avant. 5- Insérez les brides de fixation dans les trous situés sur les faces supérieure et inférieure du produit et serrez les vis de fixation jusqu'à ce que l'appareil soit complètement immobilisé dans le panneau.
Accès et modifications des valeurs de consignes
Écran principal Écran consigne alarme-1 Écran consigne alarme-2 Écran consigne alarme-3 Écran principal
Appuyez sur la touche de consigne. Appuyez sur la touche d’incrémentation pour saisir la valeur de l’alarme-1. Appuyez sur la touche d’incrémentation pour saisir la valeur de l’alarme-2. Remarque : L’utilisateur peut quitter la Section valeur de consigne sans enregistrer les valeurs en appuyant sur la touche. Si aucune opération n’est effectuée pendant 120 secondes, l’appareil quitte automatiquement la Section valeur de consigne.
FRANCE
Schéma d'accès facile aux paramètres de programmation

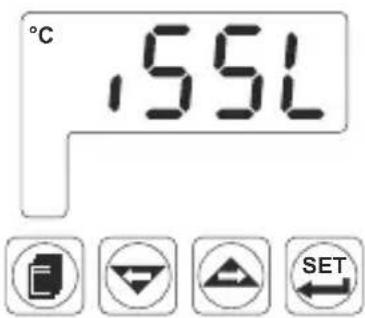

55L type d'entrée de process
0006 Sélection du type d'entrée TC
0001 Sélection du type d'entrée RTD
0002 Sélection du type d'entrée de tension/courant ---
ECSL sélection d'entrée TC
Ce paramètre est actif si le type d'entrée TC est sélectionné.
0000 L (-100^;850^) ou (-148^;1562^)
000 L (-100,0^;850,0^) ou (-148,0^;999,9^)
0002 J (-200^;900^) ou (-328^;1652^)
0003 J (-199,9^;900,0^) ou (-199,9^;999,9^)
0004 K (-200^;1300^) ou (-328^;2372^)
0005 K (-199,9^;999,9^) ou (-199,9^;999,9^)
0006 R (0^;1700^) ou (32^;3092^)
0007 R (0,0^;999,9^) ou (32,0^;999,9^)
0008 S (0^;1700^) ou (32^;3092^)
0003 S (0,0^;999,9^) ou (32,0^;999,9^)
T (-200^;400^) ou (-328^;752^)
T(-199,9°C;400,0°C) ou (-199,9°F;752,0°F)
B (44^;1800^) ou (111^;3272^)
B (44,0^;999,9^) ou (111,0^;999,9^)
E (-150^;700^) ou (-238^;1292^)
0E (-150,0°C; 700,0°C) ou (-199,9°F; 999,9°F)
0016 N (-200^;1300^) ou (-328^;2372^)
0017 N (-199,9^;999,9^) ou (-199,9^;999,9^)
0018 C (0^;2300^) ou (32^;3261^)
0019 C (0,0^;999,9^) ou (32,0^;999,9^)
Sortie d'entrée RTD
Ce paramètre est actif si l'entrée RTD est sélectionnée.
PT-100 (-200°C; 650°C) ou (-328°F; 1202°F)
PT-100 (-199,9^;650,0^) ou (-199,9^;999,9^)
UASL sélection d'entrée de tension/courant —
Ce paramètre est actif si la tension/le courant --- est sélectionné.
0000 0...50 mV = -(-1999;9999)
0001 0...5V = = (-19999999)
0002 0...10V = = (-19999999)
0003 0...20 mA = -(-1999; 9999)
0004 4...20 mA = (-1999;9999)

Affichage position de point
Ce paramètre est actif si l'entrée de tension/courant est sélectionnée.
Pas de point Entre le premier et deuxième chiffre « 0,0 » Entre le deuxième et troisième chiffre « 0,00 » Entre le troisième et quatrième chiffre « 0,000 »

Type de réglage de la valeur d'affichage
Ce paramètre est actif si l'entrée de tension/courant --- est sélectionnée.
Réglage fixe de l'affichage en deux points. La valeur du point bas du réglage d'affichage est de -1999, tandis que la valeur du point haut du réglage d'affichage est de 9999. L'utilisateur peut effectuer un réglage d'affichage en deux points avec tPoL et tPoH. L'utilisateur peut effectuer les 16 points définis du réglage d'affichage.

Réglage d'affichage du point bas (-1999, 9999) unité
Ce paramètre est actif si l'entrée de tension/courant est sélectionnée.

Réglage d'affichage du point haut (-1999, 9999) unité
Ce paramètre est actif si l'entrée de tension/courant est sélectionnée.

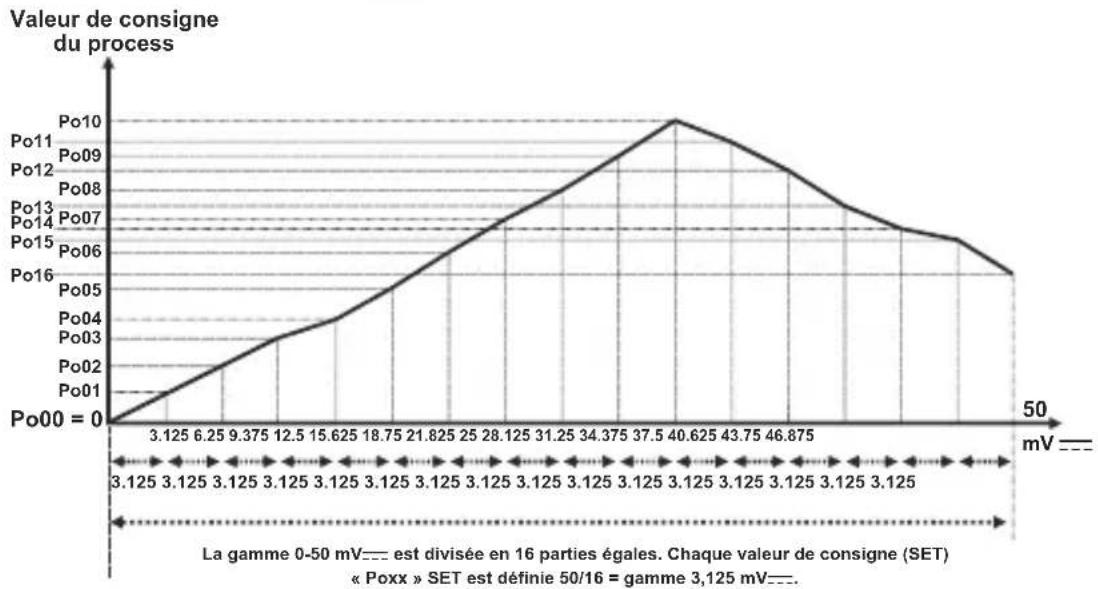

Points de réglage d'affichage (-1999, 9999) unité
Ce paramètre est actif si l'entrée de tension/courant est sélectionnée.
Dans un fonctionnement de réglage d'affichage multipoints, l'échelle définie est divisée en 16 points de réglage.
Par exemple : 0.85 est 0000 (0-50 mV=—).


Valeur de coefficient (1,000 - 9,999)
La valeur du processus est multipliée par cette valeur.
Ce paramètre est actif si l'entrée de tension/courant --- est sélectionnée.

Sélection de l'unité

L'unité est le °C

L'unité est le °F

L'unité est la tension. Cette sélection est active si l'entrée de tension/courant --- est sélectionnée.

Aucune unité. Cette sélection est active si l'entrée de tension/courant—est sélectionnée.

Valeur minimum de l'échelle d'exploitation (point bas échelle, point haut échelle) unité
Utilisé pour le calcul de la bande proportionnelle et l'affichage clignote.

Valeur maximum de l'échelle de fonctionnement (point bas échelle, point haut échelle) unité
Utilisé pour le calcul de la bande proportionnelle et l'affichage clignotant.

Décalage d'affichage de la valeur de process (échelle - 10%, échelle +10%) unité
Cette valeur du paramètre est ajoutée à la valeur de process.

Temps de filtre (0,0 - 900,0) secondes
Définit le temps de filtrage pour la valeur d'affichage.

Compensation de soudure froide
Ce paramètre est actif si l'entrée de processus sélectionnée est TC.

La compensation de soudure froide est active.

La compensation de soudure froide n'est pas active.
Échelle: La différence entre le point haut et le point bas du type d'entrée du process. Exemple: Si tCSL = 2 (point bas -200, point haut 900), alors l'échelle est de 1100. Si le type d'entrée est tension/courant, alors l'échelle est la différence entre les paramètres tPoH et tPoL.
OUT1 conf : paramètres du module-1

S'il existe un module EMO-X00 (sortie relais), EMO-X10 (entraineur SSR) et EMO-X20 (sortie numérique) dans la prise MODULE-1, alors les paramètres suivants sont actifs.

La fonction de sortie logique du module de sortie MODULE 1
Sortie d'alarme
Sortie de l'alarme de rupture du capteur
La sortie est active lorsque la valeur de process est hors de la bande qui est définie avec la valeur minimum de l'échelle d'exploitation LoL et la valeur maximale de l'échelle d'exploitation uPL.

Type d'alarme-1
Type d'alarme du MODULE-1 Ce paramètre est actif, si la fonction de sortie logique 1 est la sortie d'alarme.
Alarmer haute de process
Alar-me basse de process

Valeur d'hystérésis de l'alarme-1 (0% de l'échelle, 50% de l'échelle) unité
Ce paramètre est actif, si la fonction de sortie logique 1 est la sortie d'alarme.

Temps de début d'activation de l'alarme-1 (0, 9999) secondes
Ce paramètre est actif, si la fonction de sortie logique 1 est la sortie d'alarme.

Temps de retard de désactivation de l'alarme-1 (0, 9998) secondes
Lorsque la valeur est supérieure à 9998, LECH apparait à l'écran.
Cela signifie que la sortie d'enclenchement de l'alarme est sélectionnée. Ce paramètre est actif si la fonction de sortie logique 1 de la sortie d'alarme 1 est la sortie d'alarme.
OUT1 conf : paramètres du module-1

S'il existe un module EMO-X30 (sortie de courant 0/4...20mA ---) dans la prise du MODULE-1, alors le paramètre suivant est actif.

Configuration du module de sortie analogique du MODULE-1
Sortie 0...20 mA---
Sortie 4...20 mA---


OUT2 Conf : paramètres du module-2

S'il existe un module EMO-X00 (sortie relais), EMO-X10 (entraîneur SSR) et EMO-X20 (sortie numérique) dans la prise MODULE-2, alors les paramètres suivants sont actifs.

Fonction de sortie logique du module de sortie MODULE-2
Sortie d'alarme
Sortie de l'alarme de rupture du capteur
La sortie est active lorsque la valeur de process est hors de la bande qui est définie avec la valeur minimum de l'échelle d'exploitation lot et la valeur maximale de l'échelle

d'exploitation UPL Type d'alarme 2
Type d'alarme du MODULE-2 Ce paramètre est actif, si la fonction de sortie logique-2 est la sortie d'alarme.
Alarmer haute de process
Alarme basse de process

Valeur d'hystérésis de l'alarme-2 (0% de l'échelle, 50% de l'échelle) unité
Ce paramètre est actif, si la fonction de sortie logique-2 est la sortie d'alarme.

Temps de retard d'activation de l'alarme-2 (0, 9999) secondes
Ce paramètre est actif, si la fonction de sortie logique-2 est la sortie d'alarme.

Temps de délambda de désactivation de l'alarme-2 (0, 9998) secondes
Lorsque la valeur est supérieure à 9998, L'ECN apparait à l'écran.
Cela signifie que la sortie d'enclenchement de l'alarme est sélectionnée. Ce paramètre est actif si la fonction de sortie logique-2 de la sortie d'alarme-2 est la sortie d'alarme.
OUT2 Conf : paramètres du module-2

S'il existe un module EMO-X30 (sortie de courant)
0/4...20 mA ——> dans la prise du MODULE-2, alors le paramètre suivant est actif.
aRt2
Sortie 0...20 mA---
Sortie 4...20 mA---


LOU3 fonction de sortie logique de sortie-3
000 Sortie d'alarme 000 Sortie de l'alarme de rupture du capteur 0002 La sortie est active lorsque la valeur de process est hors de la bande qui est définié avec la valeur minimum de l'échelle d'exploitation lot et la valeur maximale de l'échelle d'exploitation uPL.
AL3 type d'alarme-3

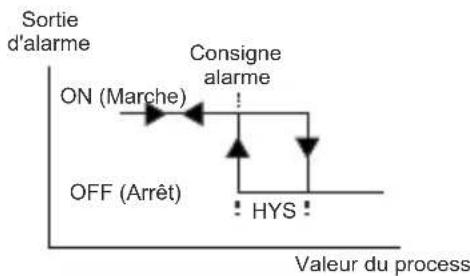

Alarme haute de process Alarme basse de process

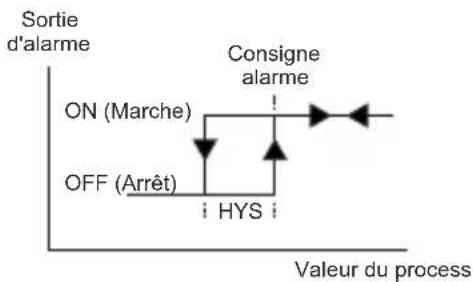

Valeur d'hystérésis de l'alarme-3 (0% de l'échelle, 50% de l'échelle) unité
Ce paramètre est actif, si la fonction de sortie logique-3 est la sortie d'alarme.
Temps de retard d'activation de l'alarme-3 (0, 9999) secondes
Ce paramètre est actif, si la fonction de sortie logique-3 est la sortie d'alarme.
Temps de retard de désactivation de l'alarme-3 (0,9998) secondes
Lorsque la valeur est supérieure à 9998, LECH apparait à l'écran.
Cela signifie que la sortie d'enclenchement de l'alarme est
sélectionnée. Ce paramètre est actif si la fonction de sortie logique 3
de la sortie d'alarme 3 est la sortie d'alarme.


Gen conf: paramètres généraux
SU-L Limite supérieure de la valeur de consigne de l'alarme (LoL, SU-) unité
5U- u Limite haute de la valeur de consigne de l'alarme (SU-L, ) unité
5RADR adresse d'accès à la communication (1,247)
Adresse d'accès à la communication de l'appareil. L'adresse d'accès à la communication peut être définie de 1 à 247.
Bruit de débit en bauds de communication
0000 Débit en bauds 1200
000! Débit en bauds 2400
0002 Débit en bauds 4800
0003 Débit en bauds 9600
0004 Débit en bauds 19260
Préy sélection de la parité de communication
0000 Pas de parité.
0001 Parité impaire.
0002 Parité paire.
5ETPB sélection du bit d'arrêt de communication
0000 Bit d'arrêt 1
000 Bit d'arrêt 2
Mots de passage technicien (0,9999)
Le mot de passe est utilisé pour avoir accès aux paramètres technicien. S'il est de 0000, il n'y a pas de protection par mot de passe pour accéder aux paramètres technicien. S'il est différent de « 0 » et que l'utilisateur souhaite accéder aux paramètres technicien;
1-Si l'utilisateur ne saisit pas le mot de passe
ECP5 correctement : l'appareil passe à l'écran d'opération sans accéder aux paramètres :
Lorsque dans l'écran supérieur et dans l'affichage inférieur s'affichent, si l'utilisateur appuie sur le bouton SET sans entrer le mot de passe (pour afficher les paramètres) : l'utilisateur peut voir les menus et paramètres utilisés mais ne peut pas modifier les paramètres.
Messages d'erreur du régulateur de process esm-xx00

1 - Défaillance du capteur dans les entrées analogiques. Le raccordement du capteur est mauvais ou inexistant.

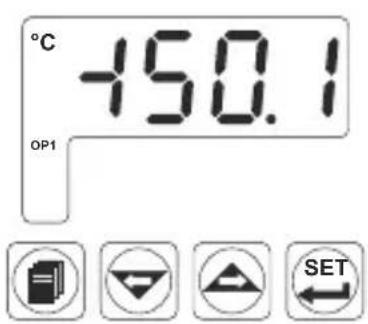

2-Si l'écran supérieur clignote: Si la valeur d'entrée analogue est inférieure à la valeur minimum de l'échelle d'exploitation l'écran supérieur commence à clignoter.

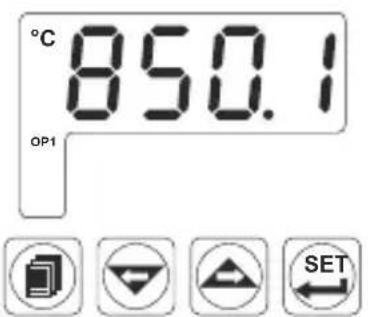

3-Si l'écran supérieur clignote: Si la valeur d'entrée analogue est supérieure à la valeur maximum de l'échelle d'exploitation oPécran supérieur commence à clignoter.


4- Si le mot de passe technique est différent de « 0 » et que l'utilisateur accède au paramètre en appuyant sur la touche Set sans entrer le mot de passe technique et veut modifier un paramètre, le message d'avertissement est affiché sur l'écran, comme indiqué à droite. L'appareil ne permet pas de faire des modifications sans entrer correctement le mot de passe.
Installation

Avant de commencer l'installation de ce produit, veuillez lire attentivement le manuel d'utilisateur et les mises en garde ci-dessous.
Dans l'emballage,
- l'appareil (x1)
- Brides de fixation (x2 pièces)
- Manuel d'utilisateur (x1 copie)
Une inspection visuelle de ce produit pour détecter d'éventuels dommages survenus durant la livraison est recommandée avant l'installation. Il est de votre responsabilité de vous assurer que les techniciens mécaniques et électriques qualifiés installent ce produit.
En cas de danger d'accident grave résultant d'une défaillance ou d'un défaut dans l'appareil, mettez le système hors tension et déconnectez le raccordement électrique de l'appareil du système.
L'appareil est normalement fourni sans interrupteur d'alimentation ni fusible.
Veillez à utiliser la tension nominale d'alimentation pour protégerr l'appareil contre les dommages et pour éviter toute défaillance.
Gardez l'appareil hors tension jusqu'à ce que tout le câblage soit terminé afin d'éviter tout choc électrique et tout problème dans l'appareil.
Ne tentez jamais de démonter, modifier ou réparer cet appareil. Toute tentative d'ouverture de ce produit peut provoquer une panne, un choc électrique, un incendie.
N'utilisez pas l'appareil dans les atmosphères gazeuses, inflammables ou explosives.
Pendant l'installation mécanique, prenez les précautions nécessaires pour ne pas vous blesser sur les bords irréguliers de l'orifice dans le panneau métallique.
Le montage du produit sur un système doit être fait avec ses pinces de fixation. N'effectuez pas le montage de l'appareil avec la pince de fixation inappropriée. Assurez-vous que le produit ne tombera pas pendant le montage.
Il vous incombe de vérifier que ce produit est toujours installé et utilisé conformément à son manuel d'utilisation.
Garantie
EMKO Elektronik garantit que le matériel livré est exempt de défauts de matériaux et de fabrication. Cette garantie est valide pendant deux ans. La période de garantie commence à partir de la date de livraison. Cette garantie reste valide si les conditions et les responsabilités stipulées dans la garantie et le manuel d'utilisation sont intégralement respectées par le client.
Maintenance
Les opérations de maintenance et de réparation doivent uniquement être confiées à un technicien spécialisé. Coupez l'alimentation de l'appareil avant d'accéder aux composants. Ne nettoyez pas le boîtier avec des solvants à base d'hydrocarbures (essence, trichloréthylene, etc.). L'utilisation de ces solvants peut réduire la fiabilité mécanique du produit. Utilisez un chiffon imbibé d'alcool éthylique ou d'eau pour nettoyer le boîtier en plastique.
Société du fabricant
Informations sur le fabricant :
Emko Elektronik Sanayi ve Ticaret A. S.
Demirtas Organize Sanayi Bolgesi Karanfil Sk. No: 6 16369
BURSA/TURQUIE
Téléphone: +90 224 261 1900
Fax : +90 224 261 1912
Informations sur le service de réparation et de maintenance :
Emko Elektronik Sanayi ve Ticaret A. S.
Demirtas Organize Sanayi Bolgesi Karanfil Sk. No: 6 16369
BURSA/TURQUIE
Téléphone: +90 224 261 1900
Fax : +90 224 261 1912
Informations de commande
| ESM-4400 (48x48 DIN 1/16) ESM-4900 (96x48 DIN 1/8) ESM-7700 (Taille DIN 72x72) ESM-9900 (96x96 DIN 1/4) | A | BC | DE | FG | HI / | U | W | Z/ | |||
| 1 | I | 0 | 0 | 0 | |||||||
| A | Tension d'alimentation | ||||||||||
| 1 | 100-240 V ~ (-%15;+%10) 50/60 Hz | ||||||||||
| 2 | 24 V ~ (-%15;+%10) 50/60 Hz 24 V = (-%15;+%10) | ||||||||||
| 9 | Client (Maximum 240 V ~ (-%15;+%10)) 50/60 Hz | ||||||||||
| Type d'entrée ÉchelleBC | Tableau-1 | ||||||||||
| 20 | Configurable (Tableau-1) | ||||||||||
| Communication sérieD | Code produit | ||||||||||
| 0 | Aucun | ||||||||||
| 1 | RS-232 | EMC-400, EMC-700, EMC-900 | |||||||||
| 2 | RS-485 | EMC-410, EMC-710, EMC-910 | |||||||||
| E | Sortie-3 | ||||||||||
| 1 | Sortie relais (5 A @ de 250 V~ sur charge résistive) | ||||||||||
| FG | Module-1 | Codes de modules | |||||||||
| 00 | Aucun | ||||||||||
| 01 | Module de sortie relais | EMO-400, EMO-700, EMO-900 | |||||||||
| 02 | Module de sortie à entraineur SSR (Maximum 26 mA, 22 V = =) | EMO-410, EMO-710, EMO-910 | |||||||||
| 03 | Module de sortie (résistance) numérique (Maximum 40 mA @ 18 V = =) | EMO-420, EMO-720, EMO-920 | |||||||||
| 04 | Module de sortie courant (0/4...20 mA = = ou 0...10 V = =) | EMO-430, EMO-730, EMO-930 | |||||||||
| HI | Module-2 | Codes de modules | |||||||||
| 00 | Aucun | ||||||||||
| 01 | Module de sortie relais | EMO-400, EMO-700, EMO-900 | |||||||||
| 02 | Module de sortie à entraineur SSR (Maximum 26 mA, 22 V= =) | EMO-410, EMO-710, EMO-910 | |||||||||
| 03 | Module de sortie (résistance) numérique (Maximum 40 mA @ 18 V = =) | EMO-420, EMO-720, EMO-920 | |||||||||
| 04 | Module de SORTIE courant (0/4...20 mA = = ou 0...10 V = =) | EMO-430, EMO-730, EMO-930 | |||||||||
Tableau-1
| BC | Type d'entrée (TC) | Échelle (°C) | Échelle (°F) |
| 21 | L, Fe Const DIN43710 | -100°C, 850°C | -148°F, 1562°F |
| 22 | L, Fe Const DIN43710 | -100,0°C, 850,0°C | -148,0°F, 999,9°F |
| 23 | J, Fe CuNi IEC584.1(ITS90) | -200°C, 900°C | -328°F, 1652°F |
| 24 | J, Fe CuNi IEC584.1(ITS90) | -199,9°C, 900,0°C | -199,9°F, 999,9°F |
| 25 | K, NiCr Ni IEC584.1(ITS90) | -200°C, 1300°C | -328°F, 2372°F |
| 26 | K, NiCr Ni IEC584.1(ITS90) | -199,9°C, 999,9°C | -199,9°F, 999,9°F |
| 27 | R, Pt13%Rh Pt IEC584.1(ITS90) | 0°C, 1700°C | 32°F, 3092°F |
| 28 | S, Pt10%Rh Pt IEC584.1(ITS90) | 0°C, 1700°C | 32°F, 3092°F |
| 29 | T, Cu CuNi IEC584.1(ITS90) | -200°C, 400°C | -328°F, 752°F |
| 30 | T, Cu CuNi IEC584.1(ITS90) | -199,9°C, 400,0°C | -199,9°F, 752,0°F |
| 31 | B, Pt30%Rh Pt6%Rh IEC584.1(ITS90) | 44°C, 1800°C | 111°F, 3272°F |
| 32 | B, Pt30%Rh Pt6%Rh IEC584.1(ITS90) | 44,0°C, 999,9°C | 111,0°F, 999,9°F |
| 33 | E, NiCr CuNi IEC584.1(ITS90) | -150°C, 700°C | -238°F, 1292°F |
| 34 | E, NiCr CuNi IEC584.1(ITS90) | -150,0°C, 700,0°C | -199,9°F, 999,9°F |
| 35 | N, Nicrosil Nisil IEC584.1(ITS90) | -200°C, 1300°C | -328°F, 2372°F |
| 36 | N, Nicrosil Nisil IEC584.1(ITS90) | -199,9°C, 999,9°C | -199,9°F, 999,9°F |
| 37 | C, (ITS90) | 0°C, 2300°C | 32°F, 3261°F |
| 38 | C, (ITS90) | 0,0°C, 999,9°C | 32,0°F, 999,9°F |
| BC | Type d'entrée (RTD) | Échelle (°C) | Échelle (°F) |
| 39 | PT 100, IEC751(ITS90) | -200°C, 650°C | -328°F, 1202°F |
| 40 | PT 100, IEC751(ITS90) | -199,9°C, 650,0°C | -199,9°F, 999,9°F |
| BC | Type d'entrée (tension et courant ---) | Échelle |
| 41 | 0...50 mV --- | -1999,9999 |
| 42 | 0...5 V --- | -1999,9999 |
| 43 | 0...10 V --- | -1999,9999 |
| 44 | 0...20 mA --- | -1999,9999 |
| 45 | 4...20 mA --- | -1999,9999 |

EMKO
Nous vous remercions d'avoir choisi les produits Emko Elektronik. Vous pouvez télécharger le manuel d'utilisation détaillé sur notre site internet.
Votre partenaire technologique
www.emkoelektronik.com.tr
EMKO
Notice Facile
