ESM7700 - équipements de mesure Emko - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Indicateur et régulateur de process à entrée universelle
Marque et modèle	Emko ESM7700
Affichage	Afficheur DEL rouge 4 chiffres, hauteur 13,2 mm
Entrées universelles	Thermocouple (L, J, K, R, S, T, B, E, N, C), PT-100, mV, V, mA
Précision	±0,25% de la pleine échelle
Compensation soudure froide	Automatique, ±0,1°C/1°C
Sorties standard	1 relais 5 A @ 250 V~ (charge résistive) + 2 emplacements pour modules optionnels
Modules de sortie optionnels	Relais, SSR, sortie numérique, sortie courant 0/4…20 mA
Communication série	MODBUS RTU RS-232 (standard) ou RS-485 (option)
Alimentation	100-240 V~ 50/60 Hz ou 24 V~ / 24 V= (selon commande)
Dimensions (L x H x P)	72 x 72 x 87,5 mm
Découpe du panneau	69 x 69 mm
Poids	270 g
Protection	IP65 à l'avant, IP20 à l'arrière
Température de fonctionnement	0…50°C
Humidité	0-90% HR sans condensation
Catégorie de surtension	II
Degré de pollution	II (bureau ou lieu de travail)
Garantie	2 ans
Accessoires fournis	Appareil, 2 brides de fixation, manuel d'utilisation
Entretien et nettoyage	Utiliser un chiffon imbibé d'alcool éthylique ou d'eau. Ne pas utiliser de solvants hydrocarbures.
Sécurité	Installation fixe catégorie II. Couper l'alimentation avant tout câblage.

FOIRE AUX QUESTIONS - ESM7700 Emko

Comment choisir le type d'entrée (TC, RTD, tension, courant) ?

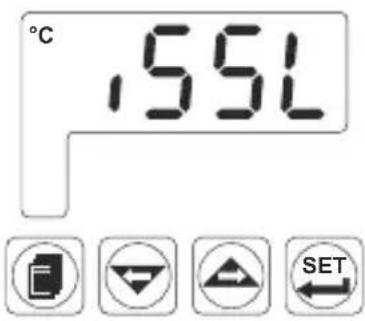

Accédez au menu PinP puis au paramètre SSL. Sélectionnez 0000 pour TC, 0001 pour RTD, ou 0002 pour tension/courant. Ensuite, dans les sous-menus (tCSL, rtdS, uRSL), choisissez le type précis (ex : J, K, PT-100, 0-10 V).

Comment régler les valeurs de consigne des alarmes ?

Depuis l'écran principal, appuyez sur la touche SET. Les alarmes 1, 2 et 3 s'affichent successivement. Utilisez les touches ▲/▼ pour modifier chaque consigne, puis appuyez sur SET pour valider. Si aucune action pendant 120 s, l'appareil quitte automatiquement.

Quels sont les modules de sortie disponibles ?

Deux emplacements (MODULE-1 et MODULE-2) acceptent : EMO-X00 (relais), EMO-X10 (SSR), EMO-X20 (sortie numérique), EMO-X30 (sortie courant 0/4-20 mA). La sortie-3 est un relais intégré.

Quelle est la précision de mesure ?

La précision est de ±0,25% de la pleine échelle pour toutes les entrées (TC, RTD, mV, V, mA). La compensation de soudure froide ajoute ±0,1°C par 1°C de variation.

Comment effectuer un étalonnage d'affichage deux points ?

Dans le menu PinP, réglez tAdJ sur 0001. Puis paramétrez tPoL (valeur basse) et tPoH (valeur haute) correspondant aux signaux d'entrée. Cette option est disponible seulement pour les entrées tension/courant.

Que faire en cas de défaut capteur ?

L'écran affiche S.Er (défaut capteur) ou l'affichage clignote si la valeur dépasse l'échelle. Vérifiez le câblage du capteur. Pour une sortie d'alarme dédiée, réglez la fonction du module sur 0001 (alarme rupture capteur).

Comment nettoyer l'appareil ?

Utilisez un chiffon doux imbibé d'alcool éthylique ou d'eau. Ne jamais utiliser de solvants comme l'essence ou le trichloréthylène qui peuvent endommager le boîtier.

Quelles sont les conditions d'installation ?

Installez l'appareil dans une découpe de 69x69 mm. La température ambiante doit être entre 0 et 50°C, humidité 0-90% HR. Assurez-vous d'utiliser la tension nominale et de couper l'alimentation avant le câblage.

Comment configurer la communication Modbus ?

Dans le menu Com, réglez l'adresse (5Adr de 1 à 247), le débit (bRud : 1200 à 19200 bauds), la parité (Prty) et le bit d'arrêt (StPb). Utilisez le protocole MODBUS RTU.

Que faire si le mot de passe technicien est perdu ?

Contactez le fabricant (Emko Elektronik) au [phone]. Le mot de passe par défaut est 0000 (aucune protection). S'il a été modifié et oublié, une réinitialisation par le fabricant est nécessaire.

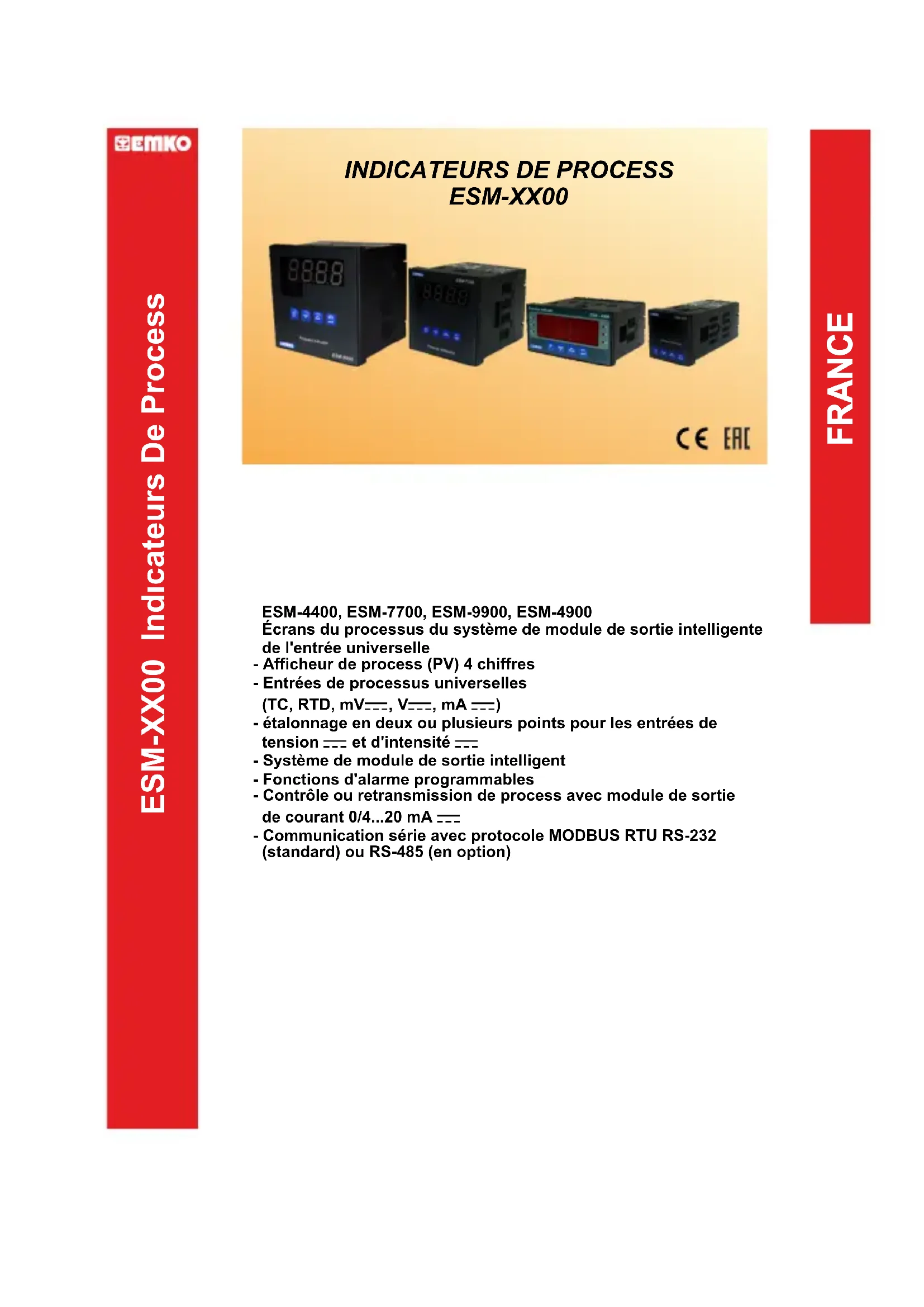

MODE D'EMPLOI ESM7700 Emko

Écrans du processus du système de module de sortie intelligente de l'entrée universelle

• Afficheur de process (PV) 4 chiffres
• Entrées de processus universelles (TC, RTD, mV—, V—, mA —)

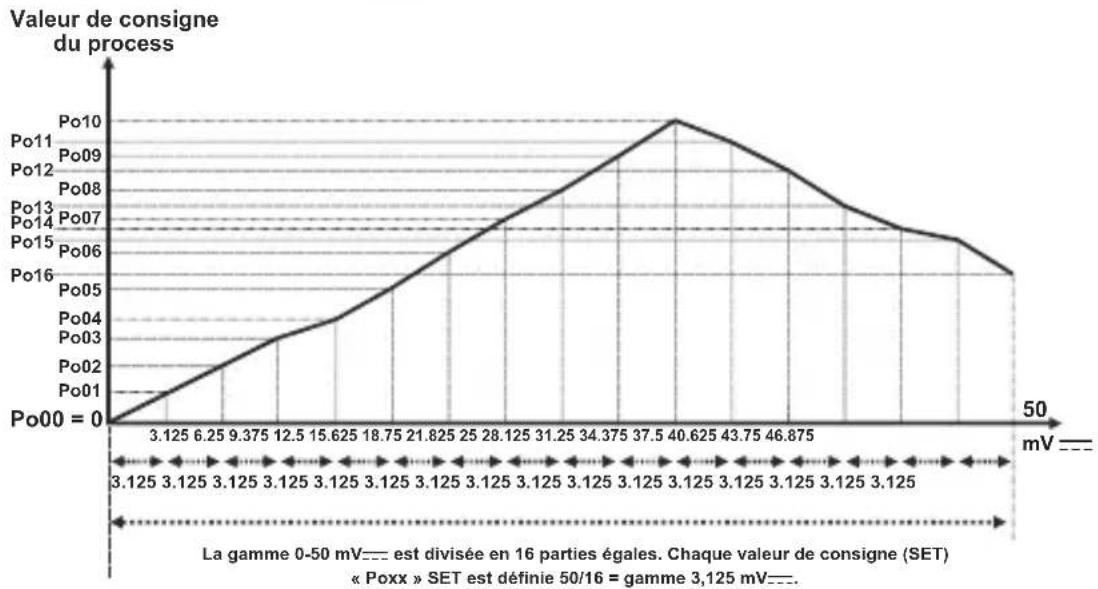

• étalonnage en deux ou plusieurs points pour les entrées de tension --- et d'intensité ---
• Système de module de sortie intelligent
• Fonctions d'alarme programmables
• Contrôle ou retransmission de process avec module de sortie de courant 0/4...20 mA —
• Communication série avec protocole MODBUS RTU RS-232 (standard) ou RS-485 (en option)

Entrée du process

Entrée universelle : Tension/courant TC, RTD, ---

Thermocouple (TC) : L(DIN 43710), J, K, R, S, T, B, E et N (IEC584.1)(ITS90), C (ITS90)

Thermorésistance (RTD) : PT-100 (IEC751)(ITS90)

Entrée := mV, V, mA

Plage de mesure : Veuillez vous reporter au tableau 1 pour la sélection du type et de l'échelle d'entrée

Précision : ± 0,25% de la pleine échelle pour l'entrée du

thermocouple, de la thermorésistance, mV, V et mA.

Compensation soudure froide : Automatiquement ±0,1°C/1°C

Compensation de ligne : Maximum 10 Ohm

Protection contre la rupture du capteur : Haut de gamme

Fréquence de scrutiny : 3 échantillons par seconde

Filtre d'entrée : 0,0 à 900,0 secondes

SORTIE

Sortie relais standard : 5 A @ 250 V~ (sur charge résistive)

Modules de sortie : L'utilisateur peut raccorder 2 modules de sortie à l'appareil.

-Module de sortie relais

-Module de sortie SSR (Max. 26 mA, Max. 22 V)

-Module de sortie (transistor) numérique (Max. 40 mA @ 18 V—)

-Module de sortie courant 0/4...20 mA ---

Alimentation

Tension d'alimentation :

100-240 V ∼ 50/60 Hz (-15%; +10%) -6 VA

24 V ∼ 50/60 Hz (-15%; +10%) -6 VA

(elle doit être déterminée dans l'ordre.)

Affichage

Affichage de process :

ESM-4400 : Afficheur DEL rouge 4 chiffres 10,1 mm

ESM-4900 : Afficheur DEL rouge 4 chiffres 20,3 mm

ESM-7700 : Afficheur DEL rouge 4 chiffres 13,2 mm

ESM-9900 : Afficheur DEL rouge 4 chiffres 19 mm

L'indicateur DEL : DEL (état de sortie) °C / °F / V, OP1/2/3.

Évaluation environnementale et caractéristiques physiques

Température de fonctionnement : 0...50°C

Humidité : 0-90%RH (sans condensation)

Classe de protection : IP65 à l'avant, IP20 à l'arrière.

Montage : Boîtier de type 1

Installation : Installation fixe de catégorie II

Catégorie de surtension : II

Degré de pollution : II, bureau ou lieu de travail, pollution non-conductive

Poids :

ESM-4400 : 210 g

ESM-4900:260g

ESM-7700:270 g

ESM-9900 : 360 g

Dimensions/découpe du panneau :

ESM-4400 : (48 x 48 mm, profondeur : 116 mm)/(46 x 46 mm)

ESM-4900 : (96 x 48 mm, profondeur : 86,5 mm)/(92 x 46 mm)

ESM-7700 : (72 x 72 mm, profondeur : 87,5 mm)/(69 x 69 mm)

ESM-9900 : (96 x 96 mm, profondeur : 87,5 mm)/(92 x 92 mm)

Distance minimale entre les centres de découpe du panneau :

ESM-4400 : X = 65 mm, Y = 65 mm

ESM-4900 : X = 129 mm, Y = 65 mm

ESM-7700 : X = 97 mm, Y = 97 mm

ESM-9900 : X = 129 mm, Y = 129 mm

Ce symbole est utilisé pour les avertissements de sécurité. L'utilisateur doit prêter attention à ces avertissements.

Ce symbole est utilisé pour déterminer les situations dangereuses à la suite d'un choc électrique.

L'utilisateur doit absolument prêter attention à ces avertissements.

Ce symbole est utilisé pour déterminer les remarques importantes concernant les fonctions et l'utilisation de l'appareil.

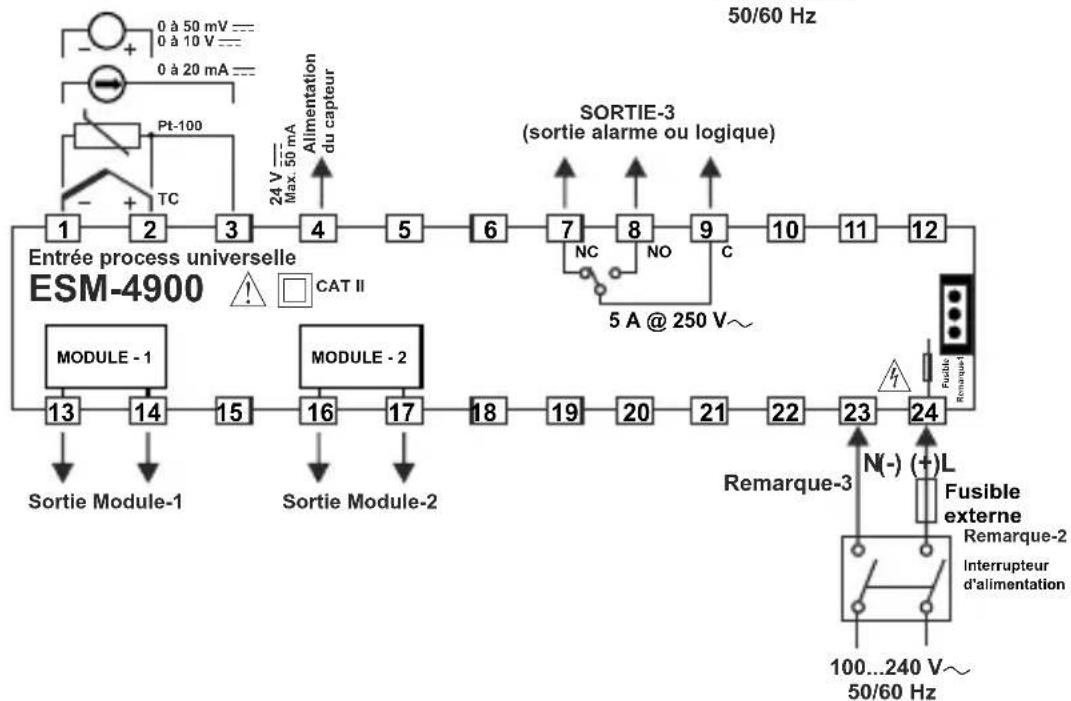

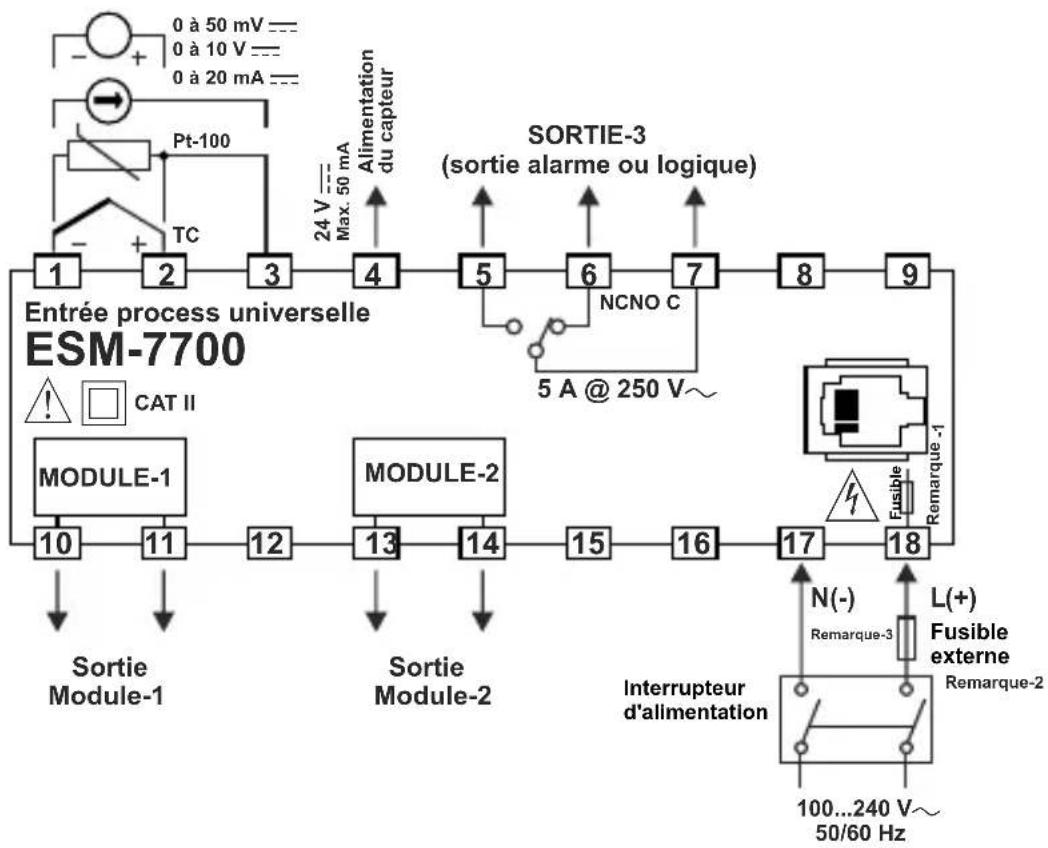

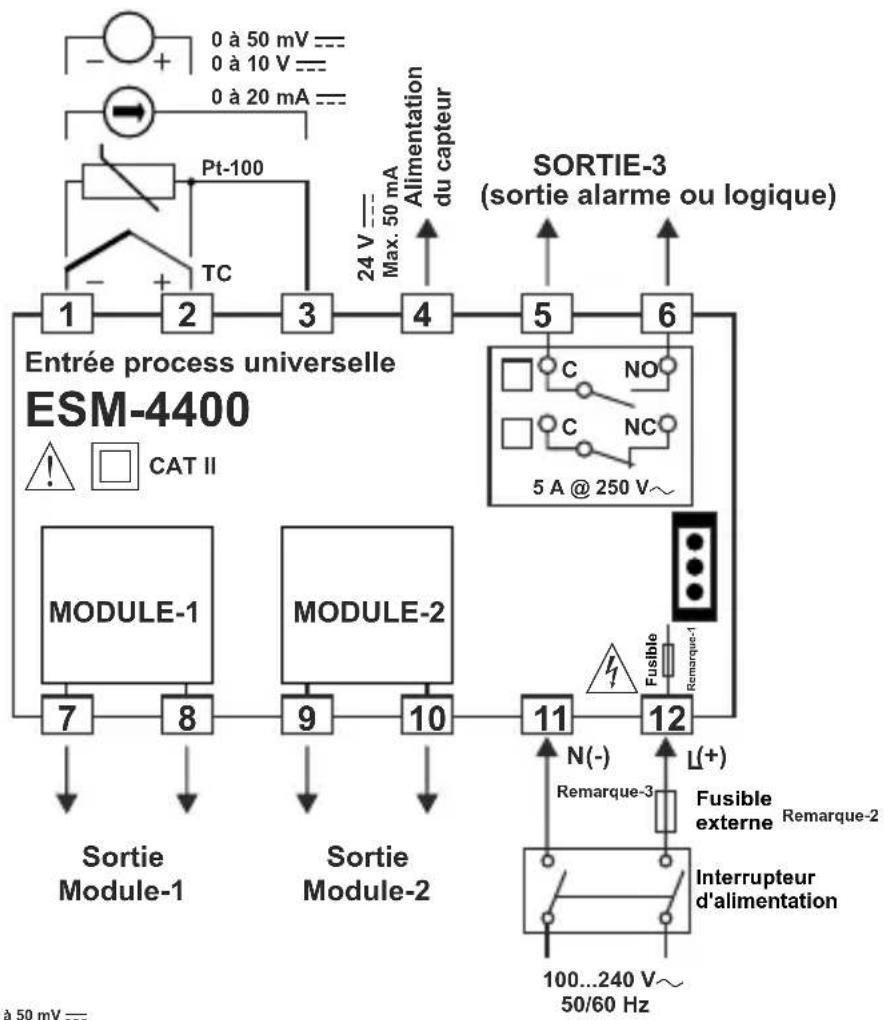

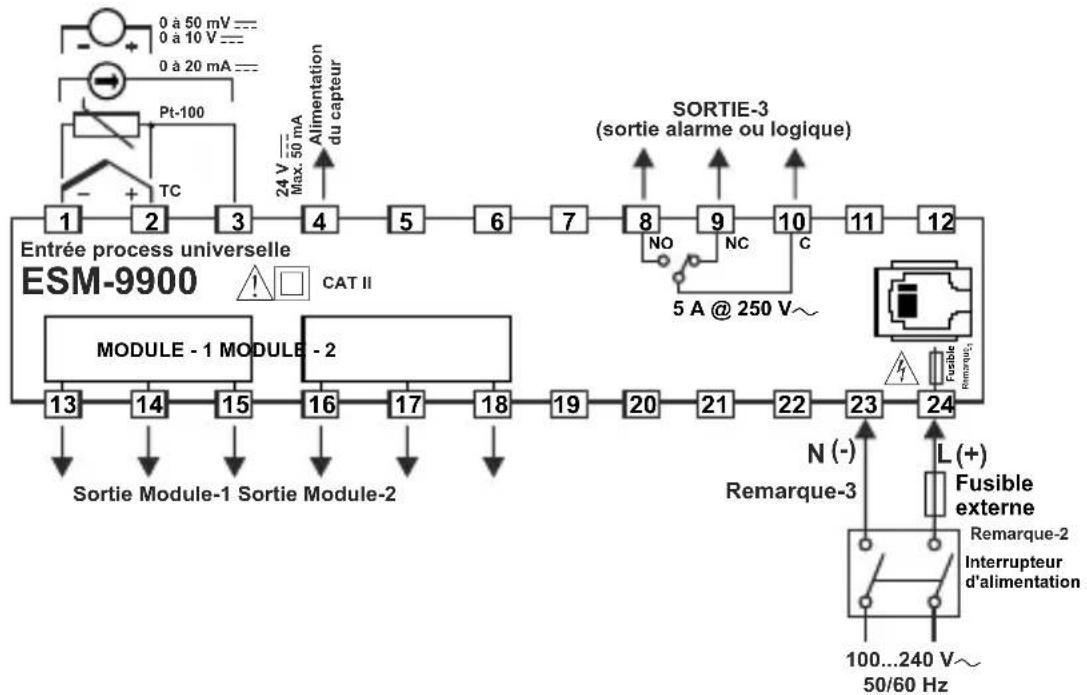

Câblages électriques

Remarque-1 : Il existe une résistance interne fusible antidéflagrante. Remarque-2 : Un fusible externe est recommandé. 1 A~T pour l'alimentation 100...240 V~ ou 24 V~ 1 A—T pour alimentation 24 V — Remarque-3 : « L » est (+), « N » est (-) pour la tension d'alimentation de 24 V ---

DIMENSIONS

ESM-4400 °C 8.8.8.8 Indicateur de process SET 48 mm / 1,89 pouces

48 mm / 1,89 pouces

Maximum 5 mm / 0,2 pouce

11,5 ± 1 mm / 0,45 pouce 104,5 mm / 4,11 pouces

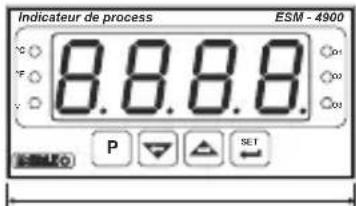

Indicateur de process ESM - 4900 8.8.8.8. P SET

96 mm / 3,78 pouces

Maximum 15mm / 0,59 pouce

11,5 ± 1 mm /0,45 pouces 76mm / 2,99 pouces

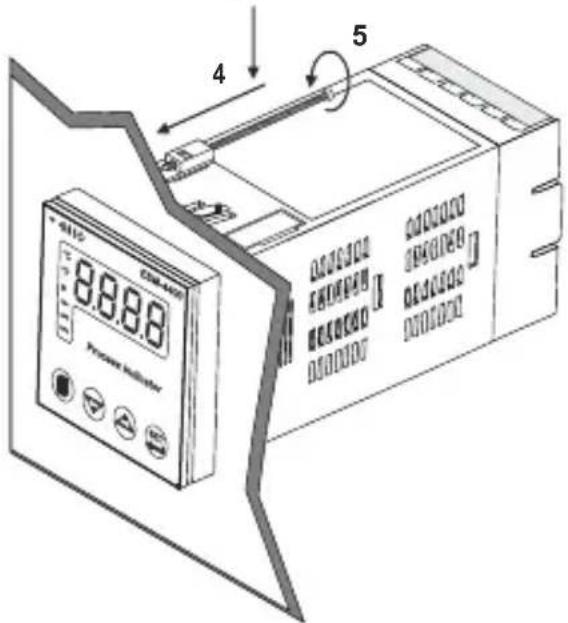

Montage sur panneau

8.8.8 1 2 3

1- Avant d'installer l'appareil dans votre panneau, assurez-vous que la découpe a la taille appropriée. 2- Vérifiez la position du joint du panneau avant. 3- Insérez le produit à travers la découpe. Si les pinces de fixation sont sur l'appareil, enlevez-les avant d'insérer l'appareil dans le panneau.

4 5 8.8.8.8 Power Supply

4- Insérez l'appareil dans la découpe du panneau de la face avant.

5- Insérez les brides de fixation dans les trous situés sur les faces supérieure et inférieure du produit et serrez les vis de fixation jusqu'à ce que l'appareil soit complètement immobilisé dans le panneau.

Accès et modifications des valeurs de consignes

Écran principal Écran consigne alarme-1 Écran consigne alarme-2 Écran consigne alarme-3 Écran principal

    A --> L["Appuyez sur la touche de consigne."]
    B --> M["Appuyez sur la touche d'incrémentation pour saisir la valeur de consigne de l'alarme-1."]
    C --> N["Appuyez sur la touche d'incrémentation ou de déprémentation pour modifier la valeur de consigne de l'alarme-1."]
    D --> O["Appuyez sur la touche SET pour enregistrer la valeur de consigne de l'alarme-1."]
    E --> P["Appuyez sur la touche d'incrémentation pour saisir la valeur de consigne de l'alarme-2."]
    F --> Q["Appuyez sur la touche d'incrémentation ou de déprémentation pour modifier la valeur de consigne de l'alarme-2."]
    G --> R["Appuyez sur la touche d'incrémentation pour saisir la valeur de consigne de l'alarme-2."]
    H --> S["Appuyez sur la touche d'incrémentation pour saisir la valeur de consigne de l'alarme-3."]
    I --> T["Appuyez sur la touche d'incrémentation ou de déprémentation pour modifier la valeur de consigne de l'alarme-3."]
    J --> U["Appuyez sur la touche SET pour enregistrer la valeur de consigne de l'alarme-3."]

Remarque : L'utilisateur peut quitter la Section valeur de consigne sans enregistrer les valeurs en appuyant sur la touche. Si aucune opération n'est effectuée pendant 120 secondes, l'appareil quitte automatiquement la Section valeur de consigne.

[Non-Text]

Schéma d'accès facile aux paramètres de programmation

    subgraph Module_1
        M1["SSL"] --> N1["ELS"]
        N1 --> O1["un it"]
        O1 --> P1["LoL"]
        P1 --> Q1["uPL"]
        Q1 --> R1["PUoF"]
        R1 --> S1["iFLT"]
        S1 --> T1["CJnC"]
    end

    subgraph Module_2
        M2["S'il existe un module de sortie EMO-X00, EMO-X10, EMO-X20 dans la prise du MODULE-1, ces paramètres s'affichent."]
        M3["S'il existe un module de sortie EMO-X00, EMO-X10, EMO-X20 dans la prise du MODULE-2, ces paramètres s'affichent."]
        M4["S'il existe un module de sortie EMO-X00, EMO-X10, EMO-X20 dans la prise du MODULE-2, ces paramètres s'affichent."]
    end

    subgraph Module_3
        M5["S'il existe un module EMO-X30 dans la prise du MODULE-2, ce paramètre s'affiche."]
    end

PinP ConF : type d'entrée de process et paramètres pertinents

0006 Sélection du type d'entrée TC

0001 Sélection du type d'entrée RTD

0002 Sélection du type d'entrée de tension/courant ---

TCSL sélection d'entrée TC

Ce paramètre est actif si le type d'entrée TC est sélectionné.

0000 L (-100°C; 850°C) ou (-148°F; 1562°F)

000 L (-100,0°C; 850,0°C) ou (-148,0°F; 999,9°F)

0002 J (-200°C; 900°C) ou (-328°F; 1652°F)

J (-199,9°C; 900,0°C) ou (-199,9°F; 999,9°F)

0004 K (-200°C; 1300°C) ou (-328°F; 2372°F)

0005 K (-199,9°C; 999,9°C) ou (-199,9°F; 999,9°F)

0006 R (0°C; 1700°C) ou (32°F; 3092°F)

0007 R (0,0°C; 999,9°C) ou (32,0°F; 999,9°F)

0008 S (0°C; 1700°C) ou (32°F; 3092°F)

0009 S (0,0°C; 999,9°C) ou (32,0°F; 999,9°F)

0010 T (-200°C; 400°C) ou (-328°F; 752°F)

0011 T (-199,9°C; 400,0°C) ou (-199,9°F; 752,0°F)

00 12 B (44°C; 1800°C) ou (111°F; 3272°F)

0013 B (44,0°C; 999,9°C) ou (111,0°F; 999,9°F)

00 14 E (-150°C; 700°C) ou (-238°F; 1292°F)

0015 E (-150,0°C; 700,0°C) ou (-199,9°F; 999,9°F)

00 16 N (-200°C; 1300°C) ou (-328°F; 2372°F)

0017 N (-199,9°C; 999,9°C) ou (-199,9°F; 999,9°F)

00 18 C (0°C; 2300°C) ou (32°F; 3261°F)

00 19 C (0,0°C; 999,9°C) ou (32,0°F; 999,9°F)

RTD5 Sélection d'entrée RTD

Ce paramètre est actif si l'entrée RTD est sélectionnée.

0000 PT-100 (-200°C; 650°C) ou (-328°F; 1202°F)

000 PT-100 (-199,9°C; 650,0°C) ou (-199,9°F; 999,9°F)

Ursl sélection d'entrée de tension/courant ---

Ce paramètre est actif si la tension/le courant est sélectionné.

0...50 mV = (-1999; 9999)

000: 0...5 V = (-1999; 9999)

0002 0...10 V = (-1999; 9999)

Ce paramètre est actif si l'entrée de tension/courant est sélectionnée.

0000 Pas de point

0001 Entre le premier et deuxième chiffre « 0,0 »

0002 Entre le deuxième et troisième chiffre « 0,00 »

0003 Entre le troisième et quatrième chiffre « 0,000 »

Type de réglage de la valeur d'affichage

Ce paramètre est actif si l'entrée de tension/courant est sélectionnée.

Réglage fixe de l'affichage en deux points. La valeur du point bas du réglage d'affichage est de -1999, tandis que la valeur du point haut du réglage d'affichage est de 9999.

0001 L'utilisateur peut effectuer un réglage d'affichage en deux points avec tPoL et tPoH.

L'utilisateur peut effectuer les 16 points définis du réglage d'affichage.

Réglage d'affichage du point bas (-1999, 9999) unité

Ce paramètre est actif si l'entrée de tension/courant est sélectionnée.

Réglage d'affichage du point haut (-1999, 9999) unité

Ce paramètre est actif si l'entrée de tension/courant est sélectionnée.

Points de réglage d'affichage (-1999, 9999) unité

Ce paramètre est actif si l'entrée de tension/courant est sélectionnée.

Dans un fonctionnement de réglage d'affichage multipoints,

L'échelle définie est divisée en 16 points de réglage.

Par exemple : UASL est 0000 (0-50 mV).

Valeur de coefficient (1,000 - 9,999)

La valeur du process est multipliée par cette valeur.

Ce paramètre est actif si l'entrée de tension/courant est sélectionnée.

Sélection de l'unité

L'unité est le °C

L'unité est le °F

L'unité est la tension. Cette sélection est active si l'entrée de tension/courant est sélectionnée.

Aucune unité. Cette sélection est active si l'entrée de tension/courant est sélectionnée.

Valeur minimum de l'échelle d'exploitation (point bas échelle, point haut échelle) unité

Utilisé pour le calcul de la bande proportionnelle et l'affichage clignote.

Valeur maximum de l'échelle de fonctionnement (point bas échelle, point haut échelle) unité

Utilisé pour le calcul de la bande proportionnelle et l'affichage clignotant.

Décalage d'affichage de la valeur de process (échelle - 10%, échelle +10%) unité

Cette valeur du paramètre est ajoutée à la valeur de process.

Temps de filtre (0,0 - 900,0) secondes

Définit le temps de filtre pour la valeur d'affichage.

Compensation de soudure froide

Ce paramètre est actif si l'entrée de process sélectionnée est TC.

La compensation de soudure froide est active.

La compensation de soudure froide n'est pas active.

Échelle : La différence entre le point haut et le point bas du type d'entrée du process. Exemple : Si tCSL = 2 (point bas -200, point haut 900), alors l'échelle est de 1100. Si le type d'entrée est tension/courant, alors l'échelle est la différence entre les paramètres tPoH et tPoL.

OUT1 ConF : paramètres du module-1

S'il existe un module EMO-X00 (sortie relais), EMO-X10 (entraîneur SSR) et EMO-X20 (sortie numérique) dans la prise MODULE-1, alors les paramètres suivants sont actifs.

La fonction de sortie logique du module de sortie MODULE 1

Sortie d'alarme

Sortie de l'alarme de rupture du capteur

La sortie est active lorsque la valeur de process est hors de la bande qui est définie avec la valeur minimum de l'échelle d'exploitation et la valeur maximale de l'échelle d'exploitation .

Type d'alarme-1

Type d'alarme du MODULE-1 Ce paramètre est actif, si la fonction de sortie logique 1 est la sortie d'alarme.

Alarme haute de process

Alarme basse de process

Valeur d'hystérésis de l'alarme-1 (0% de l'échelle, 50% de l'échelle) unité

Ce paramètre est actif, si la fonction de sortie logique 1 est la sortie d'alarme.

Temps de délai d'activation de l'alarme-1 (0, 9999) secondes

Temps de délai de désactivation de l'alarme-1 (0, 9998) secondes Lorsque la valeur est supérieure à 9998, LECH apparaît à l'écran.

Cela signifie que la sortie d'enclenchement de l'alarme est sélectionnée. Ce paramètre est actif si la fonction de sortie logique 1 de la sortie d'alarme 1 est la sortie d'alarme.

OUT1 ConF : paramètres du module-1

S'il existe un module EMO-X30 (sortie de courant 0/4...20mA) dans la prise du MODULE-1, alors le paramètre suivant est actif.

Configuration du module de sortie analogique du MODULE-1

Sortie 0...20 mA—

0001 Sortie 4...20 mA—

OUT2 ConF : paramètres du module-2

S'il existe un module EMO-X00 (sortie relais), EMO-X10 (entraîneur SSR) et EMO-X20 (sortie numérique) dans la prise MODULE-2, alors les paramètres suivants sont actifs.

Fonction de sortie logique du module de sortie MODULE-2

Sortie d'alarme

Sortie de l'alarme de rupture du capteur

La sortie est active lorsque la valeur de process est hors de la bande qui est définie avec la valeur minimum de l'échelle d'exploitation et la valeur maximale de l'échelle d'exploitation .

Type d'alarme-2

Type d'alarme du MODULE-2 Ce paramètre est actif, si la fonction de sortie logique-2 est la sortie d'alarme.

Alarme haute de process

Alarme basse de process

Valeur d'hystérésis de l'alarme-2 (0% de l'échelle, 50% de l'échelle) unité

Ce paramètre est actif, si la fonction de sortie logique-2 est la sortie d'alarme.

Temps de délai d'activation de l'alarme-2 (0, 9999) secondes

Ce paramètre est actif si la fonction de sortie logique-2 est la sortie d'alarme.

Temps de délai de désactivation de l'alarme-2 (0, 9998) secondes Lorsque la valeur est supérieure à 9998, LECH apparaît à l'écran.

Cela signifie que la sortie d'enclenchement de l'alarme est sélectionnée. Ce paramètre est actif si la fonction de sortie logique-2 de la sortie d'alarme-2 est la sortie d'alarme.

OUT2 ConF : paramètres du module-2

S'il existe un module EMO-X30 (sortie de courant 0/4...20 mA —) dans la prise du MODULE-2, alors le paramètre suivant est actif.

oRt2

Sortie 0...20 mA —— Sortie 4...20 mA ——

LOU3 fonction de sortie logique de sortie-3

Sortie d'alarme Sortie de l'alarme de rupture du capteur La sortie est active lorsque la valeur de process est hors de la bande qui est définie avec la valeur minimum de l'échelle d'exploitation LoL et la valeur maximale de l'échelle d'exploitation UPi.

ALT3 type d'alarme-3

Alarme haute de process Alarme basse de process

ALH3 valeur d'hystérésis de l'alarme-3 (0% de l'échelle, 50% de l'échelle) unité

Ce paramètre est actif, si la fonction de sortie logique-3 est la sortie d'alarme.

Temps de délai d'activation de l'alarme-3 (0,9999) secondes

Ce paramètre est actif, si la fonction de sortie logique-3 est la sortie d'alarme.

BOF3 temps de délai de désactivation de l'alarme-3 (0, 9998) secondes

Lorsque la valeur est supérieure à 9998, LECH apparaît à l'écran. Cela signifie que la sortie d'enclenchement de l'alarme est sélectionnée. Ce paramètre est actif si la fonction de sortie logique 3 de la sortie d'alarme 3 est la sortie d'alarme.

Types d'alarme

Alarme haute de process

Alarme basse de process

Gen conf : paramètres généraux

SU-L Limite basse de la valeur de consigne de l'alarme (LoL, SU-u) unité

SU-u Limite haute de la valeur de consigne de l'alarme (SU-L, uPL) unité

Com Conf : paramètres de configuration de communication série

5 Adr Adresse d'accès à la communication (1,247)

Adresse d'accès à la communication de l'appareil. L'adresse d'accès à la communication peut être définie de 1 à 247.

Bru Débit en bauds de communication

0000 Débit en bauds 1200

000 : Débit en bauds 2400

0002 Débit en bauds 4800

0003 Débit en bauds 9600

0004 Débit en bauds 19260

Parité Sélection de la parité de communication

0000 Pas de parité.

000 : Parité impaire.

0002 Parité paire.

Étape de sélection du bit d'arrêt de communication

0000 Bit d'arrêt 1

0001 Bit d'arrêt 2

Mots de passe technicien (0,9999)

Le mot de passe est utilisé pour avoir accès aux paramètres technicien. S'il est de 0000, il n'y a pas de protection par mot de passe pour accéder aux paramètres technicien. S'il est différent de « 0 » et que l'utilisateur souhaite accéder aux paramètres technicien;

1- Si l'utilisateur ne saisit pas le mot de passe

ECPS correctement : l'appareil passe à l'écran d'opération sans accéder aux paramètres :

Lorsque ECPS s'affiche dans l'écran supérieur et 0000 dans l'affichage inférieur, si l'utilisateur appuie sur le bouton SET sans entrer le mot de passe ECPS (pour afficher les paramètres) : L'utilisateur peut voir les menus et paramètres utilisateur mais ne peut pas modifier les paramètres.

Messages d'erreur du régulateur de process esm-xx00

°C 56°F

1 - Défaillance du capteur dans les entrées analogiques. Le raccordement du capteur est mauvais ou inexistant.

2- Si l'écran supérieur clignote : Si la valeur d'entrée analogique est inférieure à la valeur minimum de l'échelle d'exploitation L'écran supérieur commence à clignoter.

°C 850.1 OP1

3- Si l'écran supérieur clignote : Si la valeur d'entrée analogique est supérieure à la valeur maximum de l'échelle d'exploitation L'écran supérieur commence à clignoter.

4- Si le mot de passe technicien est différent de « 0 » et que l'utilisateur accède au paramètre en appuyant sur la touche Set sans entrer le mot de passe technicien et veut modifier un paramètre, le message d'avertissement est affiché sur l'écran, comme indiqué à droite. L'appareil ne permet pas de faire des modifications sans entrer correctement le mot de passe.

Installation

Avant de commencer l'installation de ce produit, veuillez lire attentivement le manuel d'utilisateur et les mises en garde ci-dessous.

Dans l'emballage,

• l'appareil (x1)
• Brides de fixation (x2 pièces)
• Manuel d'utilisateur (x1 copie)

Une inspection visuelle de ce produit pour détecter d'éventuels dommages survenus durant la livraison est recommandée avant l'installation. Il est de votre responsabilité de vous assurer que les techniciens mécaniques et électriques qualifiés installent ce produit.

En cas de danger d'accident grave résultant d'une défaillance ou d'un défaut dans l'appareil, mettez le système hors tension et déconnectez le raccordement électrique de l'appareil du système.

L'appareil est normalement fourni sans interrupteur d'alimentation ni fusible.

Veillez à utiliser la tension nominale d'alimentation pour protéger l'appareil contre les dommages et pour éviter toute défaillance.

Gardez l'appareil hors tension jusqu'à ce que tout le câblage soit terminé afin d'éviter tout choc électrique et tout problème dans l'appareil.

Ne tentez jamais de démonter, modifier ou réparer cet appareil. Toute tentative d'ouverture de ce produit peut provoquer une panne, un choc électrique, un incendie.

N'utilisez pas l'appareil dans les atmosphères gazeuses, inflammables ou explosives.

Pendant l'installation mécanique, prenez les précautions nécessaires pour ne pas vous blesser sur les bords irréguliers de l'orifice dans le panneau métallique.

Le montage du produit sur un système doit être fait avec ses pinces de fixation. N'effectuez pas le montage de l'appareil avec la pince de fixation inappropriée. Assurez-vous que le produit ne tombera pas pendant le montage.

Il vous incombe de vérifier que ce produit est toujours installé et utilisé conformément à son manuel d'utilisation.

Garantie

EMKO Elektronik garantit que le matériel livré est exempt de défauts de matériaux et de fabrication. Cette garantie est valide pendant deux ans. La période de garantie commence à partir de la date de livraison. Cette garantie reste valide si les conditions et les responsabilités stipulées dans la garantie et le manuel d'utilisation sont intégralement respectées par le client.

Maintenance

Les opérations de maintenance et de réparation doivent uniquement être confiées à un technicien spécialisé. Coupez l'alimentation de l'appareil avant d'accéder aux composants. Ne nettoyez pas le boîtier avec des solvants à base d'hydrocarbures (essence, trichloréthylène, etc.). L'utilisation de ces solvants peut réduire la fiabilité mécanique du produit. Utilisez un chiffon imbibé d'alcool éthylique ou d'eau pour nettoyer le boîtier en plastique.

Informations sur le fabricant :

Emko Elektronik Sanayi ve Ticaret A.Ş. Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No: 6 16369 BURSA / TURQUIE

Téléphone : [phone]

Fax : [phone]

Informations sur le service de réparation et de maintenance :

Emko Elektronik Sanayi ve Ticaret A.Ş. Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No: 6 16369 BURSA / TURQUIE

Téléphone : [phone]

Fax : [phone]

Informations de commande

ESM-4400 (48x48 DIN 1/16)

ESM-4900 (96x48 DIN 1/8)

ESM-7700 (Taille DIN 72x72)

ESM-9900 (96x96 DIN 1/4)

	Type d'entrée ÉchelleBC
20	Configurable (Tableau-1)	Tableau-1

	Communication sérieD	Code produit
0	Aucun
1	RS-232	EMC-400, EMC-700, EMC-900
2	RS-485	EMC-410, EMC-710, EMC-910

E	Sortie-3
1	Sortie relais (5 A @ de 250 V~ sur charge résistive)

FG	Module-1	Codes de modules
00	Aucun
01	Module de sortie relais	EMO-400, EMO-700, EMO-900
02	Module de sortie à entraîneur SSR(Maximum 26 mA, 22 V ---)	EMO-410, EMO-710, EMO-910
03	Module de sortie (résistance) numérique(Maximum 40 mA @ 18 V ---)	EMO-420, EMO-720, EMO-920
04	Module de sortie courant(0/4...20 mA --- ou 0...10 V ---)	EMO-430, EMO-730, EMO-930

HI	Module-2	Codes de modules
00	Aucun
01	Module de sortie relais	EMO-400, EMO-700, EMO-900
02	Module de sortie à entraîneur SSR(Maximum 26 mA, 22 V ---)	EMO-410, EMO-710, EMO-910
03	Module de sortie (résistance) numérique(Maximum 40 mA @ 18 V ---)	EMO-420, EMO-720, EMO-920
04	Module de sortie courant(0/4...20 mA --- ou 0...10 V ---)	EMO-430, EMO-730, EMO-930

Tableau-1

BC	Type d'entrée (TC)	Échelle (°C)	Échelle (°F)
21	L, Fe Const DIN43710	-100°C, 850°C	-148°F, 1562°F
22	L, Fe Const DIN43710	-100,0°C, 850,0°C	-148,0°F, 999,9°F
23	J, Fe CuNi IEC584.1(ITS90)	-200°C, 900°C	-328°F, 1652°F
24	J, Fe CuNi IEC584.1(ITS90)	-199,9°C, 900,0°C	-199,9°F, 999,9°F
25	K, NiCr Ni IEC584.1(ITS90)	-200°C, 1300°C	-328°F, 2372°F
26	K, NiCr Ni IEC584.1(ITS90)	-199,9°C, 999,9°C	-199,9°F, 999,9°F
27	R, Pt13%Rh Pt IEC584.1(ITS90)	0°C, 1700°C	32°F, 3092°F
28	S, Pt10%Rh Pt IEC584.1(ITS90)	0°C, 1700°C	32°F, 3092°F
29	T, Cu CuNi IEC584.1(ITS90)	-200°C, 400°C	-328°F, 752°F
30	T, Cu CuNi IEC584.1(ITS90)	-199,9°C, 400,0°C	-199,9°F, 752,0°F
31	B, Pt30%Rh Pt6%Rh IEC584.1(ITS90)	44°C, 1800°C	111°F, 3272°F
32	B, Pt30%Rh Pt6%Rh IEC584.1(ITS90)	44,0°C, 999,9°C	111,0°F, 999,9°F
33	E, NiCr CuNi IEC584.1(ITS90)	-150°C, 700°C	-238°F, 1292°F
34	E, NiCr CuNi IEC584.1(ITS90)	-150,0°C, 700,0°C	-199,9°F, 999,9°F
35	N, Nicrosil Nisil IEC584.1(ITS90)	-200°C, 1300°C	-328°F, 2372°F
36	N, Nicrosil Nisil IEC584.1(ITS90)	-199,9°C, 999,9°C	-199,9°F, 999,9°F
37	C, (ITS90)	0°C, 2300°C	32°F, 3261°F
38	C, (ITS90)	0,0°C, 999,9°C	32,0°F, 999,9°F
BC	Type d'entrée (RTD)	Échelle (°C)	Échelle (°F)
39	PT 100, IEC751(ITS90)	-200°C, 650°C	-328°F, 1202°F
40	PT 100, IEC751(ITS90)	-199,9°C, 650,0°C	-199,9°F, 999,9°F

BC	Type d'entrée (tension et courant ===)	Échelle
41	0...50 mV ===	-1999,9999
42	0...5 V ===	-1999,9999
43	0...10 V ===	-1999,9999
44	0...20 mA ===	-1999,9999
45	4...20 mA ===	-1999,9999

Nous vous remercions d'avoir choisi les produits Emko Elektronik. Vous pouvez télécharger le manuel d'utilisation détaillé sur notre site internet.

Votre partenaire technologique

www.emkoelektronik.com.tr
