ESM-3722 - Thermostat Emko - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Régulateur Hatcher (thermostat pour couveuse)
Marque	Emko
Modèle	ESM-3722
Dimensions du boîtier (L x H x P)	76 x 34,5 x 71 mm
Découpe du panneau	71 x 29 mm
Poids	Environ 0,20 kg
Alimentation électrique	230 V~ ±15 % 50/60 Hz (standard) ; options : 115 V~, 24 V~, 24 V=, 10–30 V= ; 1,5 VA / 1,5 W
Entrées capteurs	Température : NTC, PTC, PT-100, 0/2..10 V, 0/4..20 mA, ProNem Mini PMI-P ; Humidité : 0/2..10 V, 0/4..20 mA, ProNem Mini PMI-P
Sorties	4 sorties relais : Chauffage (5 A @ 250 V~), Humidification, Rotateur de plateaux d'œufs, Alarme (3 A @ 250 V~) ; option sortie SSR
Affichage	Température : 4 chiffres rouges (LED), Humidité : 4 chiffres verts (LED)
Mode de régulation	PID ou ON/OFF, avec auto-réglage PID
Plage de température de fonctionnement	-20 °C à +70 °C
Humidité de fonctionnement	90 % HR max (sans condensation)
Indice de protection	IP65 (face avant), IP20 (arrière)
Catégorie de surtension / Degré de pollution	II / II
Fonctions principales	Régulation température/humidité, alarmes configurables, minuterie rotateur d'œufs, protection par mot de passe, afficheur intégré
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon imbibé d'alcool éthylique ou d'eau ; ne pas utiliser de solvants hydrocarbures
Sécurité	Marquage CE ; utiliser un interrupteur bipolaire externe ; fusible externe recommandé ; couper l'alimentation avant toute intervention
Pièces détachées et réparabilité	Capteurs de température en option (PTC, NTC, PT-100, ProNem) ; réparation par technicien agréé uniquement
Informations générales	Application intérieure industrielle ; altitude max 2000 m ; temp. de stockage -30 °C à +80 °C

FOIRE AUX QUESTIONS - ESM-3722 Emko

Comment modifier la consigne de température ?

Sur l'écran principal, appuyez sur la touche SET. L'affichage indique tSET. Utilisez les touches ▲ et ▼ pour régler la valeur, puis appuyez à nouveau sur SET pour valider. La valeur de consigne d'humidité s'affiche ensuite (hSET).

Comment démarrer manuellement le rotateur de plateaux d'œufs ?

Sur l'écran principal, appuyez sur le bouton Moteur (touche marquée d'un symbole moteur). Tant que vous maintenez la touche enfoncée, le moteur tourne. Relâchez pour l'arrêter. Cette fonction est active uniquement si le paramètre de protection Prt le permet (0, 1, 2 ou 4).

Que signifie un affichage clignotant de la température ?

Un affichage clignotant de la température indique une alarme de température active. La DEL alarme s'allume et l'avertisseur interne peut retentir selon la configuration. Consultez les paramètres d'alarme (EAtS, etc.) pour identifier la cause (haute, basse, déviation).

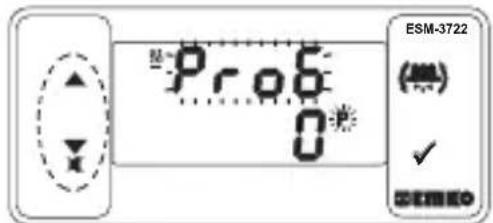

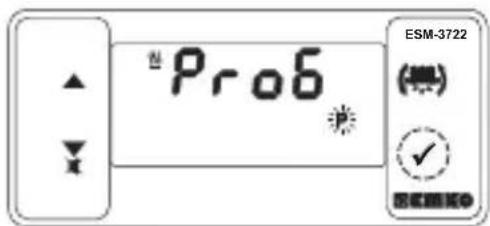

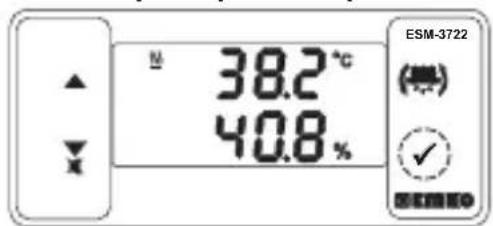

Comment accéder au mode de programmation ?

Depuis l'écran principal, maintenez la touche SET enfoncée pendant 3 secondes. La DEL P clignote. Si un mot de passe est défini (paramètre Prt non nul), l'écran PrC apparaît ; entrez le mot de passe avec les touches ▲/▼ et validez avec SET. Si le mot de passe est 0, vous accédez directement aux paramètres.

Comment raccorder un capteur de température PT100 ?

Le capteur PT100 doit être connecté aux bornes prévues pour l'entrée température (bornes 1-2 selon le schéma de câblage). Assurez-vous que le type d'entrée InP est réglé sur PT100 (valeur 1). Respectez la polarité et utilisez un câble adapté. Consultez le schéma de câblage dans la notice.

Que faire en cas d'affichage 'Etrr' ?

L'erreur Etrr indique un problème lors de l'auto-réglage PID. La température lue est trop proche de la consigne (moins de 5 % de l'échelle). Vérifiez que le capteur fonctionne et que la température du process est suffisamment éloignée de la consigne avant de relancer l'auto-réglage.

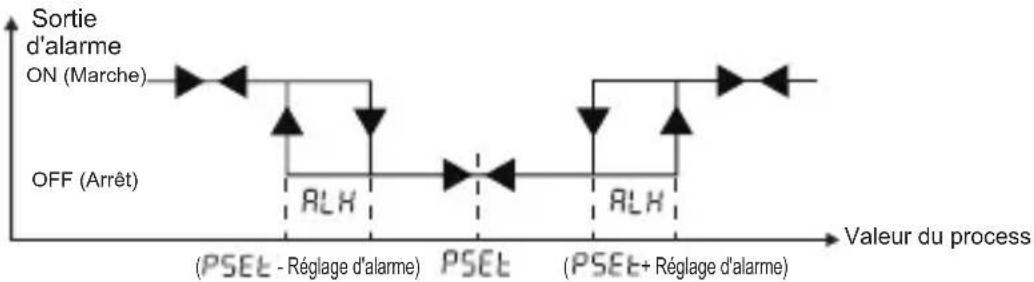

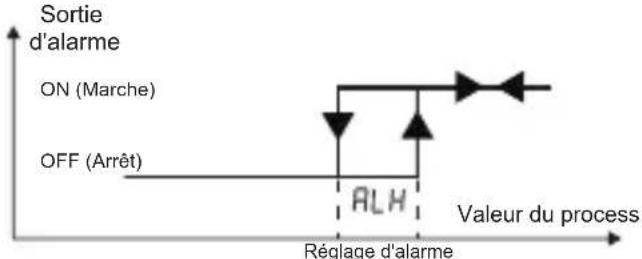

Comment régler l'alarme de température ?

Dans le mode programmation, localisez le paramètre EAtS (fonction alarme température) : 0=haute, 1=basse, 2=bande déviation, 3=gamme déviation. Réglez ensuite EAST (consigne alarme) entre ERUL (min) et ERUH (max). L'hystérésis ERLH permet d'éviter les oscillations.

Quel est l'entretien recommandé ?

Nettoyez régulièrement le boîtier avec un chiffon imbibé d'alcool éthylique ou d'eau. N'utilisez jamais de solvants à base d'hydrocarbures (essence, trichloréthylène). Vérifiez les connexions et l'état des fusibles externes. Toute réparation doit être confiée à un technicien qualifié.

Comment protéger les réglages par mot de passe ?

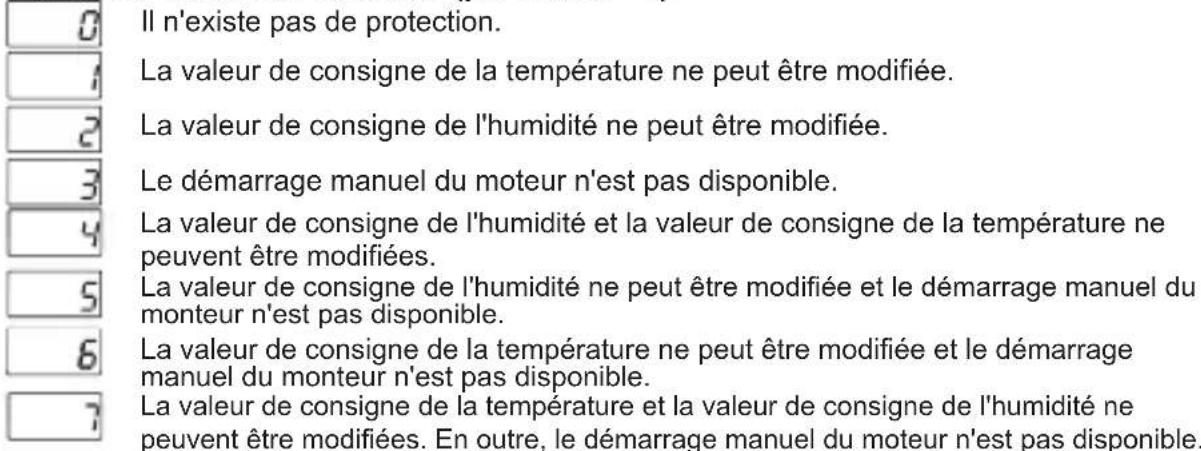

Dans le mode programmation, réglez le paramètre Prt (protection menu) à une valeur non nulle (0 = pas de protection, 1 = température verrouillée, etc.). Saisissez ensuite un mot de passe dans le paramètre PPSt (0 à 9999). Pour accéder aux paramètres, il faudra entrer ce mot de passe.

Quels capteurs d'humidité sont compatibles ?

L'appareil accepte les capteurs d'humidité avec sortie 0/2..10 V, 0/4..20 mA, ou le ProNem Mini PMI-P (température+humidité). Le type doit être sélectionné dans la commande (code C). Pour un capteur analogique, réglez l'échelle via les paramètres hSSL (limite basse) et hSUH (limite haute).

MODE D'EMPLOI ESM-3722 Emko

1. Increment Button :

11.Precent Sign Iedi :

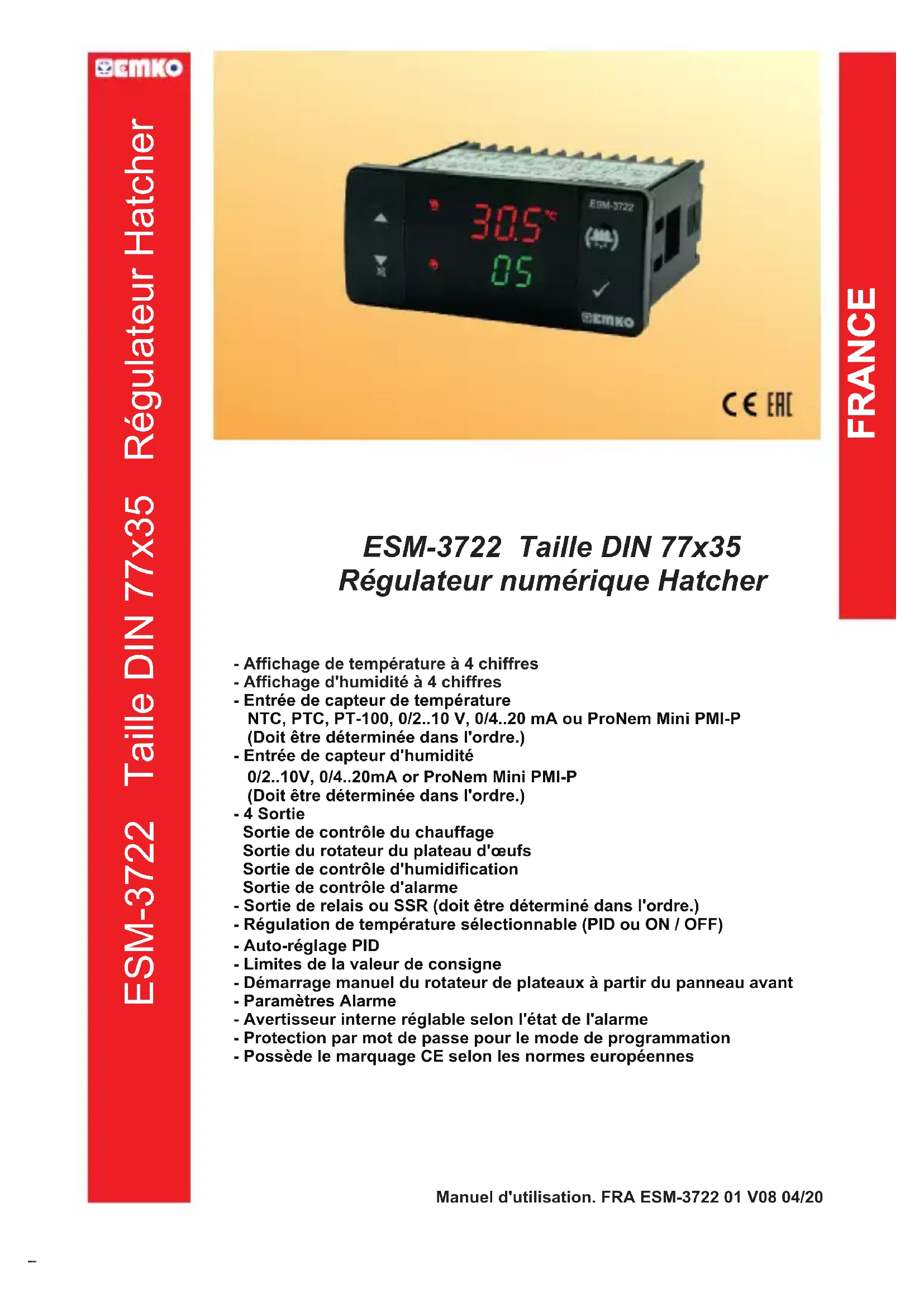

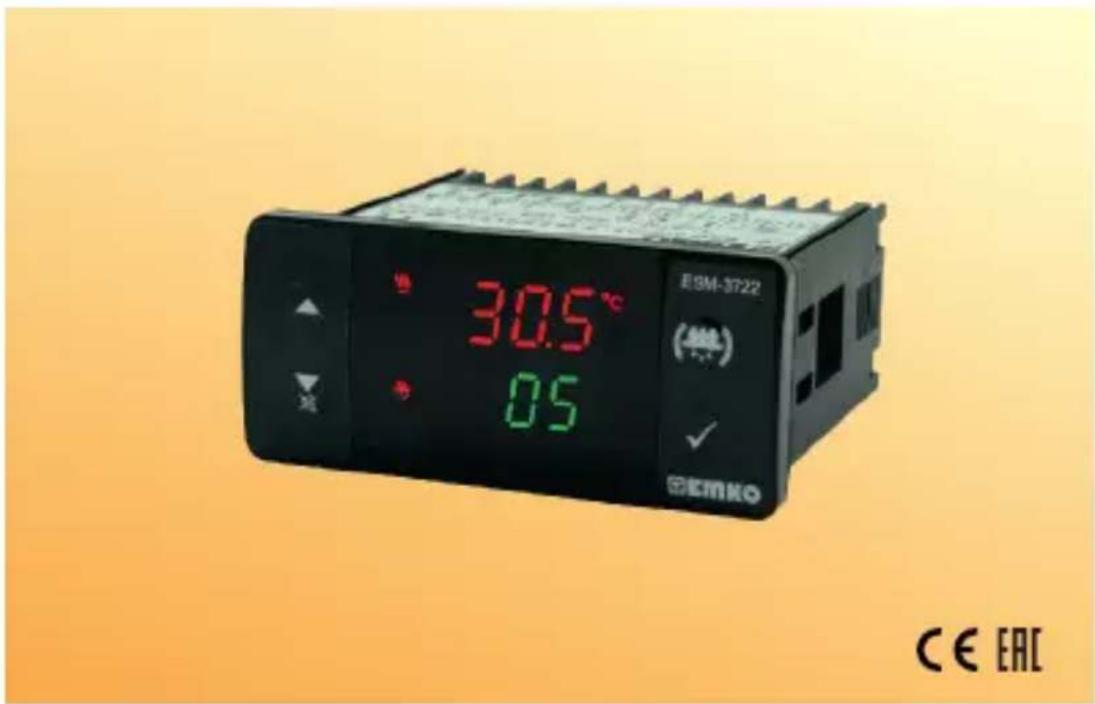

ESM-3722 Taille DIN 77x35 Régulateur numérique Hatcher

• Affichage de température à 4 chiffres
• Affichage d'humidité à 4 chiffres
• Entrée de capteur de température NTC, PTC, PT-100, 0/2..10 V, 0/4..20 mA ou ProNem Mini PMI-P (Doit être déterminée dans l'ordre.)
• Entrée de capteur d'humidité 0/2..10V, 0/4..20mA or ProNem Mini PMI-P (Doit être déterminée dans l'ordre.)
• 4 Sortie Sortie de contrôle du chauffage Sortie du rotateur du plateau d'œufs Sortie de contrôle d'humidification Sortie de contrôle d'alarme
• Sortie de relais ou SSR (doit être déterminé dans l'ordre.)
• Régulation de température sélectionnable (PID ou ON / OFF)
• Auto-réglage PID
• Limites de la valeur de consigne
• Démarrage manuel du rotateur de plateaux à partir du panneau avant
• Paramètres Alarme
• Avertisseur interne réglable selon l'état de l'alarme
• Protection par mot de passe pour le mode de programmation
• Possède le marquage CE selon les normes européennes

1. Préface

Les régulateurs Hatcher série ESM 3722 sont conçus pour le contrôle du process hatcher. L'appareil peut être utilisé facilement avec la forme de contrôle PID ou On-Off et le démarrage manuel de propriétés du rotateur des plateaux d'œufs.

1.1 Évaluations environnementales

Température de fonctionnement : -20 à 70°C

Humidité max. de fonctionnement: 90% Hr (sans condensation)

Altitude : Jusqu'à 2000 m.

Conditions interdites:

Atmosphère corrosive

Atmosphère explosive

Applications intérieures

(L'appareil est conçu uniquement pour les applications industrielles)

1.2. Caractéristiques générales

Standard

230V (%15)50/60Hz\~ ±

Tension d'alimentation en option

115 V-(±%15)50/60Hz

24 V(±%15)50/60Hz

24 V(±%15)50/60Hz

10 - 30 V =

PTC, NTC, PT-100

0/2..10V,0/4..20mA ou

ProNem Mini PMI-P

0/2..10V, 0/4..20mA ou ProNem Mini PMI-P

ESM-3722

Entrée d'alimentation

Entrée du capteur de température

Entrée de capteur d'humidité

Sortie

Sortie

Sortie

Sortie

Chauffage

Humidification

Sortie du rotateur de plateau d'œufs

Alarme

1.3 Installation

Une inspection visuelle de ce produit pour détecter d'éventuels dommages survenus durant la livraison est recommandée avant l'installation. Il est de votre responsabilité de vous assurer que les techniciens mécaniques et électriques qualifiés installent ce produit.

En cas de danger d'accident grave résultant d'une défaillance ou d'un défaut dans l'appareil, mettez le système hors tension et déconnectez le raccordement électrique de l'appareil du système.

L'appareil est normalement fourni sans interrupteur d'alimentation ni fusible.

Veillez à utiliser la tension nominale d'alimentation pour protéger l'appareil contre les dommages et pour éviter toute défaillance.

Gardez l'appareil hors tension jusqu'à ce que tout le câblage soit terminé afin d'éviter tout choc électrique et tout problème dans l'appareil.

Ne tentez jamais de démonter, modifier ou réparer cet appareil. Toute tentative d'ouverture de ce produit peut provoquer une panne, un choc électrique, un incendie.

N'utilisez pas l'appareil dans les atmosphères gazeuses, inflammables ou explosives.

Pendant l'installation mécanique, prenez les précautions nécessaires pour ne pas vous blesser sur les bords irréguliers de l'orifice dans le panneau métallique.

Le montage du produit sur un système doit être fait avec ses pinces de fixation. N'effectuez pas le montage de l'appareil avec la pince de fixation inappropriée. Assurez-vous que le produit ne tombera pas pendant le montage.

Il vous incombe de vérifier que ce produit est toujours installé et utilisé conformément à son manuel d'utilisation.

1.4 Garantie

EMKO Elektronik garantit que le matériel livré est exempt de défauts de matériaux et de fabrication. Cette garantie est valide pendant deux ans. La période de garantie commence à partir de la date de livraison. Cette garantie reste valide si les conditions et les responsabilités stipulées dans la garantie et le manuel d'utilisation sont intégralement respectées par le client.

1.5 Maintenance

Les opérations de maintenance et de réparation doivent uniquement être confiées à un technicien spécialisé. Coupez l'alimentation de l'appareil avant d'accéder aux composants.

Ne nettoyez pas le boîtier avec des solvants à base d'hydrocarbures (essence, trichloréthylène, etc.).

L'utilisation de ces solvants peut réduire la fiabilité mécanique du produit. Utilisez un chiffon imbibé d'alcool éthylique ou d'eau pour nettoyer le boîtier en plastique.

1.6 Société du fabricant

Informations sur le fabricant:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No: 6 16369 BURSA/TURQUIE

Téléphone : [phone]

Fax : [phone]

Informations sur le service de réparation et de maintenance :

Emko Elektronik Sanayi ve Ticaret A.Ş.

Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No: 6 16369 BURSA /TURQUIE

Téléphone: [phone]

Fax : [phone]

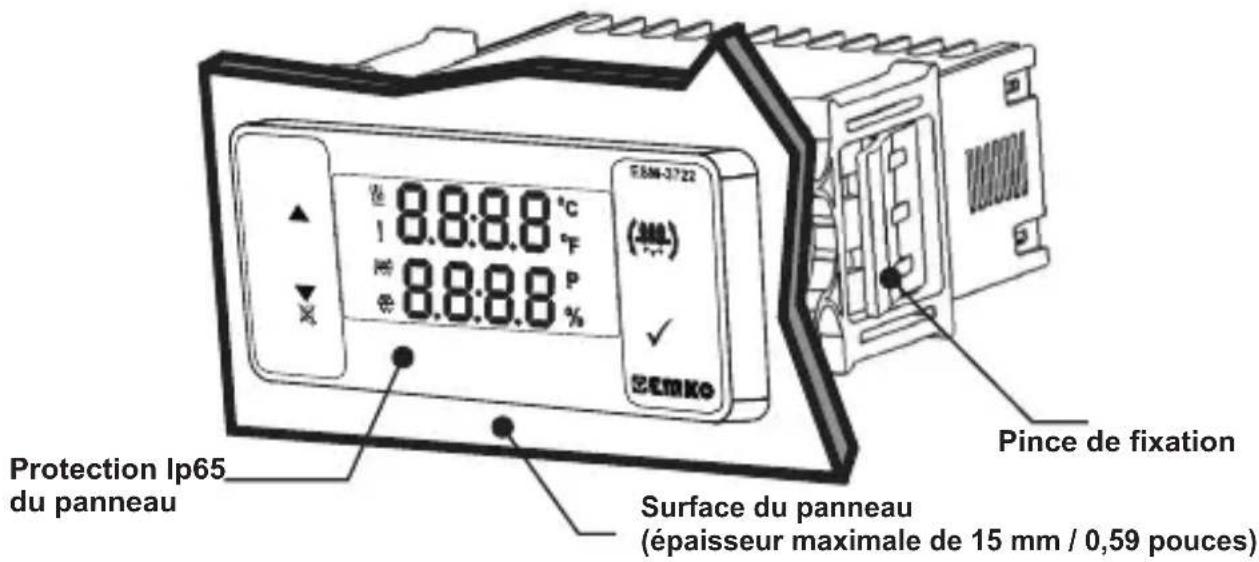

2. Description générale

8.8:8.8 °C 1 °F 8.8:8.8 % SEM-3722 (300) ✓ SEMKO Protection Ip65 du panneau Surface du panneau (épaisseur maximale de 15 mm / 0,59 pouces) Pince de fixation

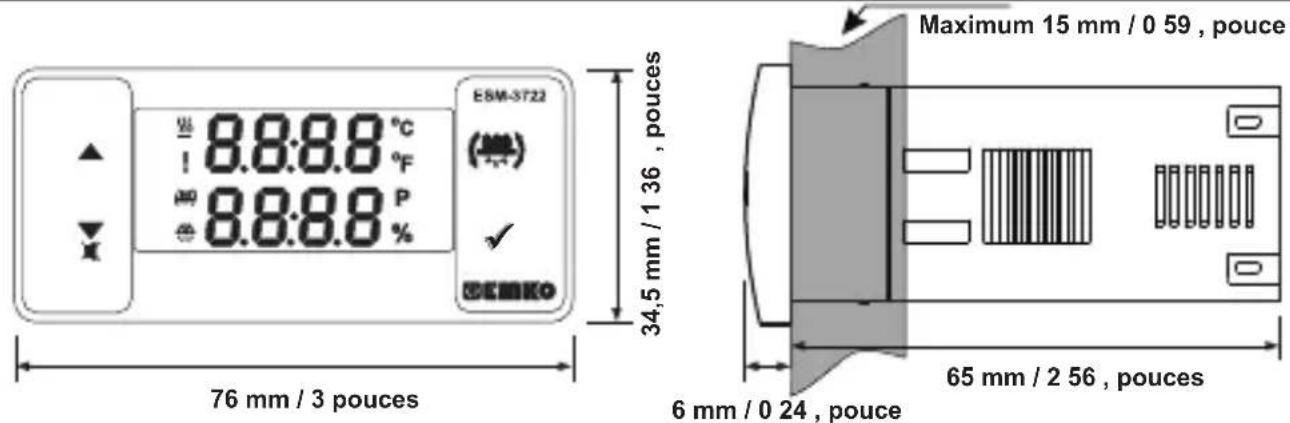

2.1 Vue de face et dimensions du régulateur Hatcher ESM-3722

E5M-3722 8.8:8.8 °C 8.8:8.8 °F 8.8:8.8 P 76 mm / 3 pouces 34,5 mm / 1 36 , pouces Maximum 15 mm / 0 59 , pouce 65 mm / 2 56 , pouces 6 mm / 0 24 , pouce

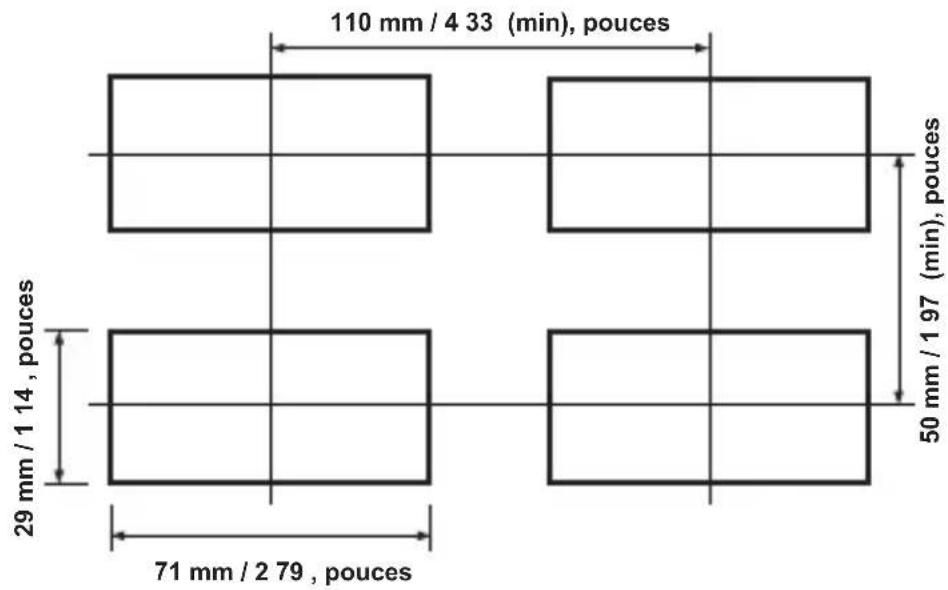

2.2 Découpe du panneau

2.3 Montage et démontage du panneau

1 8.8.8.8 °C 8.8.8.8 °C 3 2

1-Avant de monter l'appareil dans votre panneau, assurez-vous que la découpe a la taille appropriée. 2-Insérez l'appareil à travers la découpe. Si les pinces de fixation sont sur l'appareil, enlevez-les avant d'insérer l'appareil dans le panneau. 3-Insérez les brides de fixation dans les prises de fixation situées à droite et à gauche du produit et immobilisez complètement l'appareil dans le panneau.

8.8.8.0℃ 8.8.8.4℃ 1 2

1-Tirez les pinces de fixation des prises de fixation gauche et droite. 2-Tirez l'appareil à travers la face avant du panneau.

Avant de commencer à retirer l'unité du panneau, éteignez l'appareil et le système connexe.

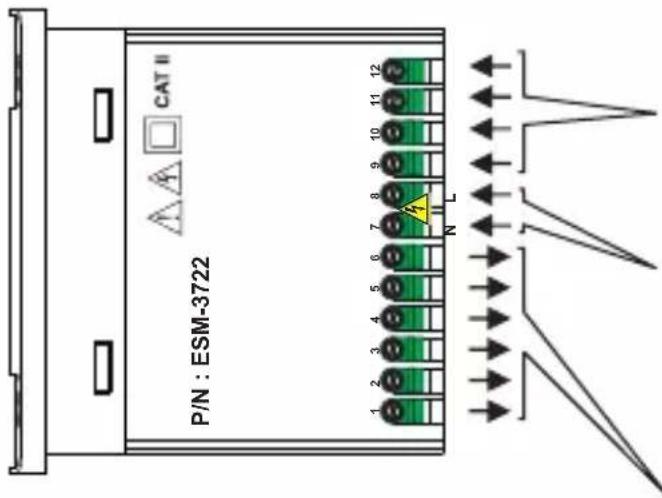

3. Schéma de câblage électrique

CAT II P/N : ESM-3722 1 2 3 4 5 6 7 8 9 10 11 12 N L

Entrée de capteur de température

NTC, PTC, PT-100 ou

ProNem Mini PMI-P

Doit être déterminé dans l'ordre.

Entrée de capteur d'humidité

0/2..10V, 0/4..20mA ou

ProNem Mini PMI-P

Doit être déterminé dans l'ordre.

Tension d'alimentation

230V (15) 50/60Hz,

115V ( % 15) 50/60Hz,

24V\~(‰15) 50/60Hz,

24V(15) 50/60Hz,

10...30 V=1.5 W

Doit être déterminé dans l'ordre.

Sorties relais

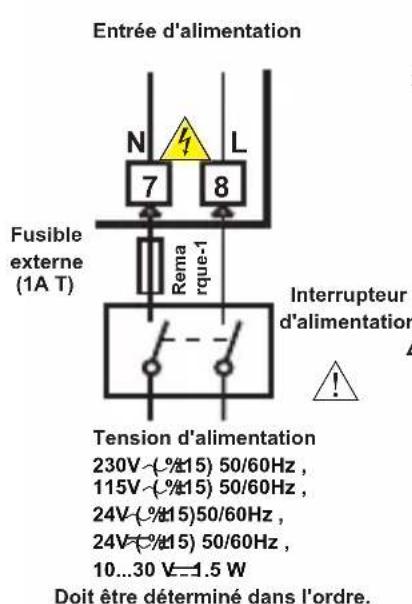

3.1 Connexion de l'entrée de la tension d'alimentation de l'appareil

Entrée d'alimentation N L 7 8 Fusible externe (1A T) Rema rque-1 Interrupteur d'alimentation Tension d'alimentation 230V~(%15) 50/60Hz , 115V~(%15) 50/60Hz , 24V~(%15)50/60Hz , 24V~(%15) 50/60Hz , 10...30 V=1.5 W Doit être déterminé dans l'ordre.

Assurez-vous que la tension d'alimentation est la même que celle indiquée sur l'appareil.

Mettez l'appareil sous tension uniquement après que toutes les connexions électriques ont été achevées.

La plage de la tension d'alimentation doit être déterminée dans l'ordre. Lors de l'installation de l'appareil, la plage de tension d'alimentation doit être contrôlée et la tension d'alimentation appropriée doit être appliquée à l'appareil.

Il n'y a pas d'interrupteur d'alimentation sur l'appareil. Ainsi donc, un interrupteur d'alimentation doit être ajouté à l'entrée de tension d'alimentation.

L'interrupteur d'alimentation électrique doit être bipolaire pour séparer la phase et le neutre. L'état ON/OFF de l'interrupteur d'alimentation est très important dans la connexion électrique. Le fusible externe qui régule les entrées d'alimentation ∼ doit être connecté à la phase. Le fusible externe qui régule les entrées d'alimentation === doit être connecté à (+).

Remarque-1 : Un fusible externe est recommandé.

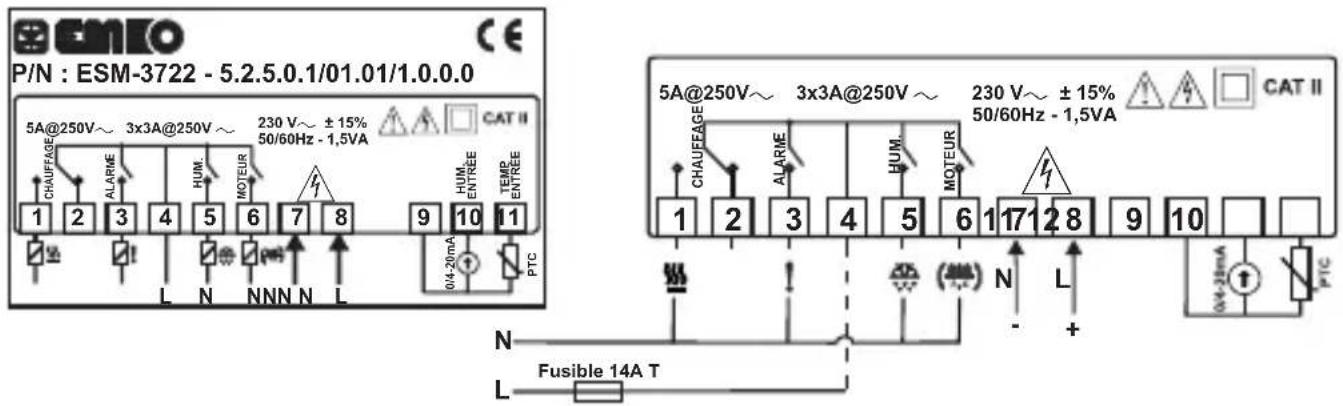

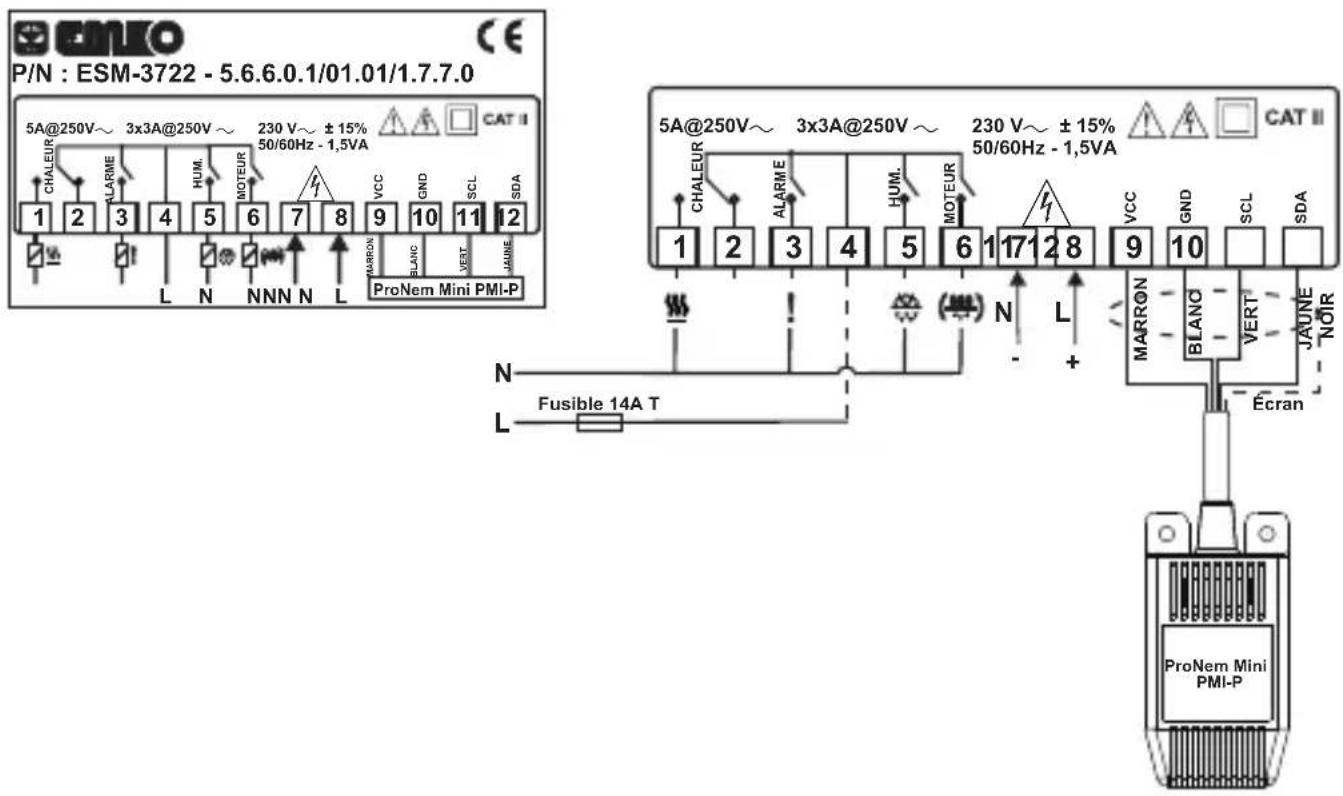

3.2 Étiquette de l'appareil et schéma de connexion

SCHÉMA DE CÂBLAGE DE 230V\~

Température PTC et connexion d'entrée du capteur d'humidité de 0/4..20mA

P/N : ESM-3722 - 5.2.5.0.1/01.01/1.0.0.0 5A@250V~ 3x3A@250V~ 230 V~ ± 15% 50/60Hz - 1,5VA CAT II CHAUFFAGE ALARME HUM. MOTEUR 1 2 3 4 5 6 7 8 9 10 11 L N NNN N L PTC N L Fusible 14A T 5A@250V~ 3x3A@250V~ 230 V~ ± 15% 50/60Hz - 1,5VA CAT II CHAUFFAGE ALARME HUM. MOTEUR 1 2 3 4 5 6 7 8 9 10 L N L + - PTC N L

Connexion d'entrée du capteur de température et d'humidité ProNem Mini PMI-P

P/N : ESM-3722 - 5.6.6.0.1/01.01/1.7.7.0 5A@250V~ 3x3A@250V~ 230 V~ ±15% 50/60Hz -1,5VA CHALEUR ALARME HUM MOTEUR VCC GND SCL SDA 1 2 3 4 5 6 7 8 9 10 11 12 L N NNN N L MARRON BLANC VERT JAUNE ProNem Mini PMI-P 5A@250V~ 3x3A@250V~ 230 V~ ±15% 50/60Hz -1,5VA CHALEUR ALARME HUM MOTEUR VCC GND SCL SDA 1 2 3 4 5 6 7 8 9 10 N L + MARRON BLANC VERT JAUNE NOIR Ecran ProNem Mini PMI-P

Remarque: La broche (noire) de l'écran doit être raccordée au numéro 10 (MASSE) du bornier.

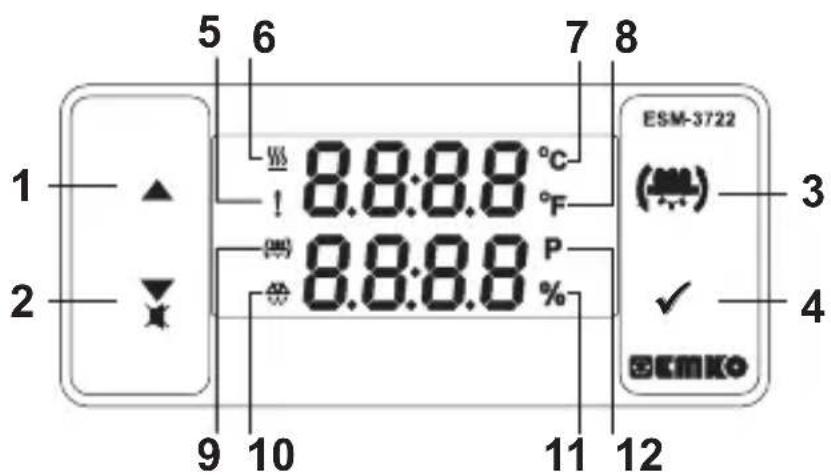

4. Définition du panneau avant et accès aux menus

5 6 7 8 1 ! 8.8:8.8 °C 2 8.8:8.8 % 3 ESM-3722 (###) ✓ 4 9 10 11 12

DEFINITIONS DES TOUCHES

1. Touche d'incrémentation:

** Dans l'écran principal, appuyez sur ce bouton pour modifier la valeur à l'écran du capteur de température et d'humidité. ** Il est utilisé pour augmenter la valeur dans les écrans de réglage de la température et de l'humidité et dans le mode Programmation.

2. Bouton de décrémentation, de désactivation de l'avertisseur:

** Il est utilisé pour diminuer la valeur à l'écran de réglage et dans le mode de programmation. ** Il est utilisé pour désactiver l'avertisseur.

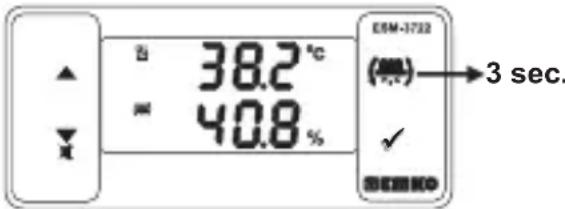

3. Démarrage manuel du bouton de mise en marche du rotateur de plateau d'œufs:

**Dans l'écran principal de l'opération, si ce bouton est appuyé le moteur démarre. Lorsque le bouton est relâché, le démarrage du moteur devient passif et le moteur s'arrête.

4. Touche Set:

** Sur l'écran principal de l'opération; si cette touche est appuyée pour la première fois, la valeur de consigne de la température sera affichée. La valeur peut être modifiée à l'aide des boutons d'incrémentation et de décrémentation. Lorsque le bouton Set est appuyé à nouveau, la valeur est enregistrée et la valeur de consigne de l'humidité s'affichera ensuite. La valeur peut être modifiée à l'aide des boutons d'incrémentation et de décrémentation. Lorsque le bouton Set est appuyé à nouveau, la valeur est enregistrée et revient à l'écran principal.

** Pour accéder à l'écran de programmation; dans l'écran principal de l'opération, appuyez sur cette touche et maintenez-la pendant 5 secondes.

** Il est utilisé pour enregistrer la valeur dans les écran Set (température ou humidité) et l'écran de programmation.

DESCRIPTION DES DEL

5. Del alarme:

** Il est actif pour indiquer es états d'alarme.

6. Del de sortie chauffage:

** Cette Del indique que la sortie chauffage est active.

7. Del Celcius:

** Indique que l'appareil est en mode°C.

8. Del Fahrenheit:

** Indique que l'appareil est en mode°F.

9.Del de la sortie du rotateur de plateau d'œufs:

** Cette Del indique que la sortie du rotateur de plateau d'œufs est active.

10. Del de sortie humidification:

** Cette Del indique que la sortie humidité est active.

11. Del du symbole de pourcentage:

** Indique que l'appareil est dans l'écran de réglage de l'humidité.

12. Del Programme:

** Indique que l'appareil est en mode de programmation.

5. Modification et enregistrement de la valeur de consigne pour la température et l'humidité

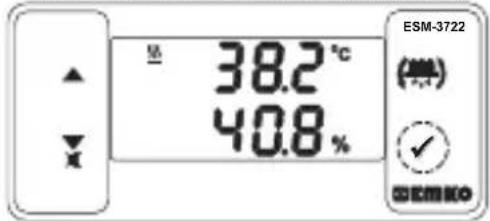

Écran principal de l'opération

38.2°C 40.8% ESM-3722 (°C) ✓ SEMKO

Lorsque la touche SET est appuyée, la DEL « S » s'allume et la température de consigne s'affiche.

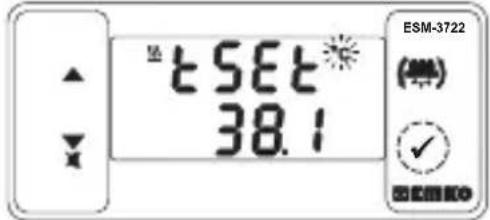

Écran de la valeur de consigne de la temp.

tSET 38.1 ESM-3722 (###) ✓ COMBO

Lorsque la touche SET est enfoncée, la température de consigne peut être sauvegardée.

Écran de la valeur de consigne de l'humidité

hSET 60.1 ESM-3722 ESM-3722 (###) ✓ EMIKO

La valeur de consigne de l'humidité peut être modifiée à l'aide des touches d'incrémentation et de décrémentation.

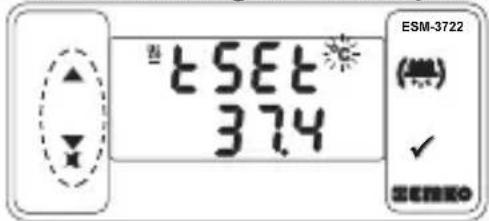

Écran de la valeur de consigne de la températ.

tSET 374 ESM-3722 (单) ✓

La température de consigne peut être modifiée à l'aide des touches d'incrémentation et de décrémentation.

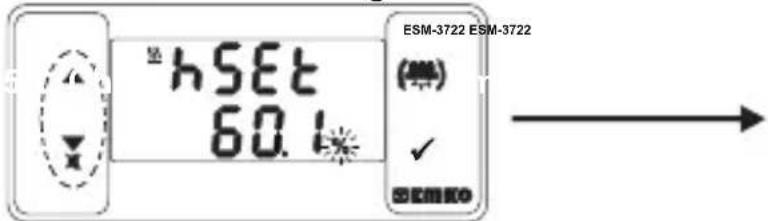

Écran de la valeur de consigne de l'humidité

hSET 60.0 ESM-3722 (###) ✓ ###

Allume l'écran de la valeur de consigne de l'humidité.

Écran de la valeur de consigne de l'humidité

Lorsque le bouton SET est appuyé, la valeur de consigne de l'humidité est enregistrée. Revient à l'écran principal.

Paramètre de la valeur de consigne de la température (par défaut = 37,7 °C

La température de consigne peut être définie entre la température minimale de consigne et la température maximale de consigne.

Paramètre de la valeur de consigne de l'humidité (par défaut = 60%)

L'humidité de consigne peut être définie entre l'humidité minimale de consigne hSUL et la température maximale de consigne hSuh.

Si aucune opération n'est effectuée dans la section de modification de la valeur de consigne de l'humidité et la section de modification de la valeur de consigne de la température pendant 20 secondes, l'appareil revient automatiquement à l'écran principal.

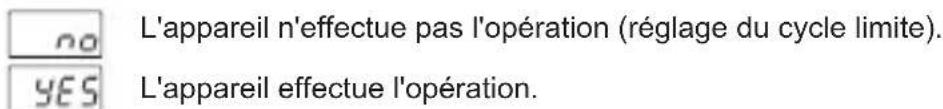

5.1 Liste de paramètres du mode Programmation

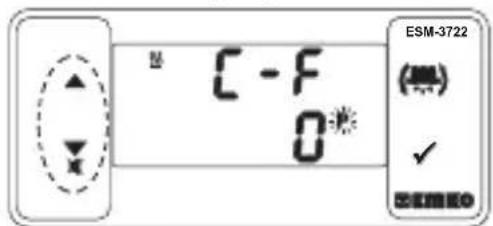

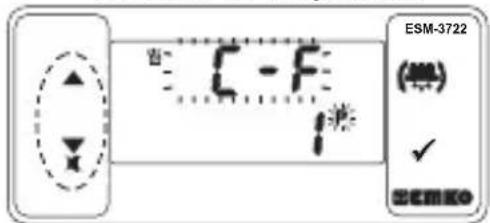

Paramètre de sélection de l'unité de température (Par défaut = 0)

°C sélectionné.

°F sélectionné.

Paramètre permettant d'activer le séparateur de décimale (Par défaut = 0)

Aucun.

Uniquement les paramètres de température avec séparateur de décimale.

Uniquement les paramètres d'humidité avec séparateur de décimale.

Uniquement les paramètres de température et d'humidité avec séparateur de décimale.

Remarque: Lorsque la valeur des paramètres C-F ou PnE est modifiée, les valeurs des paramètres ESEt hSSt ESVL ESVH EoFE ERSF hALh hAUL ERAH hSEt hhSE hSUL hSUV hOFE hRSE hALh hAUL et hARUh doivent être modifiées en conséquence.

5.1 Liste de paramètres du mode Programmation

Remarque: Les paramètres E5SL, Eupl et EloI s'affichent, si le type d'entrée analogique du capteur de température (0 / 2..10V ou 0 / 4..20mA) est sélectionné.

Paramètre de sélection de l'échelle du capteur de température (par défaut = 0)

La plage d'entrée (température) analogique esr déterminée avec ce paramètre.

0..10V (1) (2) 0..20mA 2..10V 4..20mA ou (2)(1)

Paramètre de la limite basse de l'échelle du capteur de température (par défaut = 0)

Il peut être réglé entre -1999 et (ευρι) -1). À cette valeur, l'entrée analogique devient;

Si 55L = 0, en fonction du type d'appareil 0 V(1) ou 0mA(2)

Si E55L =1, en fonction du type d'appareil 2 V (1)--- ou 4mA (2)---

Paramètre de la limite haute de l'échelle du capteur de température (par défaut = 100)

Il peut être défini de (1+1) à 9999. À cette valeur, l'entrée analogique devient; en fonction du type d'appareil10 V ou 20 mA

Remarque: Les paramètres [Eloi], [EuPl] s'affichent, si le type d'entrée analogique du capteur de température est sélectionné.

Paramètre de sélection de la régulation de température On/Off ou PID (par défaut 0= )

On - Off sélectionné. PID sélectionné.

Si ce paramètre sélectionné est 0, les paramètres PID (EUnE P I d t) ne seront pas respectés. Si le paramètre sélectionné est 1, le paramètre EhSt ne sera pas respecté.

Param. de sélection du mode Auto-adaptation (réglage du cycle limite) (par défaut = ____ )

no L'appareil n'effectue pas l'opération (réglage du cycle limite). YES L'appareil effectue l'opération.

PID - Paramètre de commande proportionnelle (par défaut =1.0)

Cette valeur de paramètre peut être défini entre 0.0 et 100.0

PID - Paramètre intégral (par défaut = 300)

Cette valeur de paramètre peut être défini entre 0 et 3600.

PID - Paramètre dérivé (par défaut = 60.0)

Cette valeur de paramètre peut être défini entre 0 et 999.9.

PID - Paramètre du temps (par défaut = 1)

Cette valeur de paramètre peut être défini entre 1 et 150 secondes.

Paramètre de protection de température PID=(par défaut OFF)

Quand une opération PID est effectuée, la sortie de chaleur est coupée si la valeur de la température dépasse la valeur définie par SP . Quand la valeur est de 0 ou 0.0, et si la touche de diminution est désactivée, oFF apparaît et cette fonction est désactivée. De. From 1 to 10°C for NTC, PTC, PT-100 (0°C, 100°C), From 1 to 18°F for NTC, PTC, PT-100 (32°F, 212°F), From 0.1 to 10.0°C for NTC, PTC, PT-100 (0.0°C, 100.0°C), From 0.1 to 18.0°F for NTC, PTC, PT-100 (32.0°F, 212.0°F), From 1 to 10°C for ProNem Mini PMI-P (-20°C, 80°C), From 1 to 18°F for ProNem Mini PMI-P (-4°F, 176°F), From 0.1 to 10.0°C for ProNem Mini PMI-P (-20.0°C, 80.0°C), From 0.1 to 18.0°F for ProNem Mini PMI-P (-4.0°F, 176.0°F).

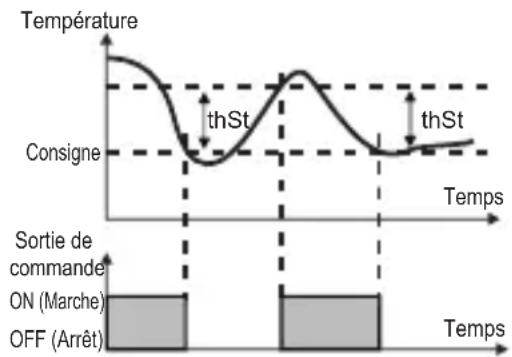

Paramètre d'hystérésis pour la température (par défaut = 0,1 °C)

De 1 à 10°C pour NTC, PTC, PT-100 (0°C, 100°C); De 1 à 18°F pour NTC, PTC, PT-100 (32°F, 212°F); De 0,1 to 10.0°C pour NTC, PTC, PT-100 (0.0°C, 100.0°C); De 0,1 à 18.0°F pour NTC, PTC, PT-100 (32,0°F, 212,0°F); De 1 à 10°C pour ProNem Mini PMI-P (-20°C, 80°C); De 1 à 18°F pour ProNem Mini PMI-P (-4°F, 176°F); De 0,1 à 10.0°C pour ProNem Mini PMI-P (-20,0°C, 80,0°C); De 0,1 à 18,0°F pour ProNem Mini PMI-P (-4,0°F, 176,0°F).

Dans l'algorithme de contrôle ON/OFF, la valeur de température essaie de rester égale à la valeur de consigne en ouvrant ou en fermant le dernier élément de commande. Avec le système contrôlé ON/OFF, la valeur de température oscille en permanence. La période ou l'amplitude d'oscillation de la valeur de la température autour de la valeur de consigne change selon le système contrôlé. Pour réduire la période d'oscillation de la valeur de la température, une zone de seuil est formée en dessous ou autour de la valeur consigne et cette zone s'appelle l'hystérésis.

Paramètre de la valeur de consigne de la température minimale (par défaut = 10,0°C) La valeur de consigne de la température ne peut pas être inférieure à cette valeur. Cette valeur de paramètre peut être réglée entre la valeur minimale de l'échelle de l'appareil et le paramètre de la valeur de consigne de la température maximale E5UN.

Paramètre de la valeur de consigne de la température maximale (par défaut = 40,0°C) La valeur de consigne de la température ne peut pas être supérieure à cette valeur. Cette valeur de paramètre peut être réglée entre le paramètre de la valeur de consigne de la température minimale et la valeur maximale de l'échelle de l'appareil.

Paramètre de l'écart du capteur de température (par défaut = 0)

De -10 à 10°C, NTC, PTC, PT-100 (0°C, 100°C) De -18 à 18°F, NTC, PTC, PT-100 (32°F, 212°F) De -10,0 à 10.0°C, NTC, PTC, PT-100 (0,0°C, 100,0°C) De -18,0 à 18.0°F, NTC, PTC, PT-100 (32,0°F, 212,0°F) De -10 à 10°C, ProNem Mini PMI-P (-20°C, 80°C) De -18 à 18°F, ProNem Mini PMI-P (-4°F, 176°F) De -10,0 à 10,0°C, ProNem Mini PMI-P (-20,0°C, 80,0°C) De -18,0 à 18,0°F, ProNem Mini PMI-P (-4,0°F, 176,0°F)

Paramètre de sélection de l'échelle du capteur d'humidité (par défaut = 0) La plage d'entrée analogique est déterminée avec ce paramètre.

0..10V (1)(2) 0..20mA ===ou === 2..10V 4..20mA ===ou (2)(1)

Remarque : Le paramètre hSSL de l'appareil de type ProNem Mini PMI-P ne n'est pas respecté.

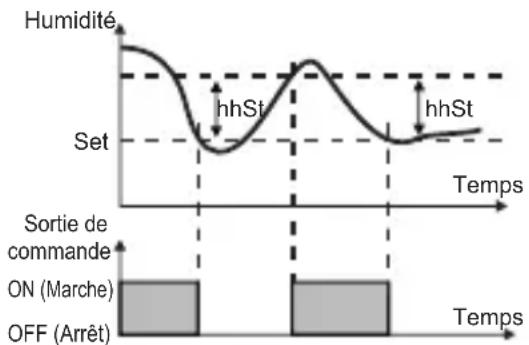

Paramètre d'hystérésis pour l'humidité (par défaut = 1)

De 1 à 10 pour le capteur d'humidité (0%RH, 100%RH) De 0,1 à 10,0 pour le capteur d'humidité (0,0%RH, 100,0%RH)

Dans l'algorithme de contrôle ON/OFF, la valeur d'humidité essaie de rester égale à la valeur de consigne en ouvrant ou en fermant le dernier élément de commande. Avec le système contrôlé ON/OFF, la valeur de température oscille en permanence. La période ou l'amplitude d'oscillation de la valeur de la température autour de la valeur de consigne change selon le système contrôlé. Pour réduire la période d'oscillation de la valeur de la température, une zone de seuil est formée en dessous ou autour de la valeur consigne et cette zone s'appelle l'hystérésis.

hSUL

Paramètre de la valeur de consigne de l'humidité minimale (par défaut = Valeur minimale de l'échelle du dispositif)

La valeur de consigne de l'humidité ne peut pas être inférieure à cette valeur. Cette valeur de paramètre peut être réglée entre la valeur minimale de l'échelle du dispoistif et le paramètre de la valeur de consigne de l'humidité maximale [hSuh].

h5uh

Paramètre de la valeur de consigne de l'humidité maximale (par défaut = Valeur maximale de l'échelle du dispositif)

La valeur de consigne de l'humidité ne peut pas être supérieure à cette valeur. Cette valeur de paramètre peut être réglée entre le paramètre de la valeur de consigne l'humidité minimale hSul et la valeur maximale de l'échelle de l'appareil.

hoFt

Paramètre de l'écart du capteur d'humidité (par défaut = 0,0)

De -10 à 10°C, Capteur d'humidité (0% HR, 100% HR)

De -10,0 à 10.0°C, Capteur d'humidité (0,0°C, 100,0°C)

Hdd

Paramètre de la valeur de diminution d'humidité pour le contrôle de porte ouvert (par défaut = 0 FF)

Pour détecter que la porte est ouverte, l'humidité doit diminuer de la valeur définie par le paramètre Hdn dans la durée définie par le paramètre HdC. De -5 à 20 pour le capteur d'humidité (0% HR, 100 HR) De 5 à 20 pour le capteur d'humidité (0% HR, 100% HR) Si la touche de diminution d'humidité est appuyée quand la valeur du paramètre est de 5 ou 5.0, cFF est affiché et cette fonction est désactivée, et les paramètres HdC et Hddt ne sont pas tenus en compte.

HdCt

Paramètre de durée de la valeur de diminution d'humidité pour le contrôle de porte ouverte (par défaut = 20)

Pour détecter que la porte est ouverte, l'humidité doit diminuer selon la valeur définie par le paramètre Hdd dans la durée définie par le paramètre HdCt

Hddt

Paramètre de dépassement de durée de sortie d'humidité pour le contrôle de porte ouverte (par défaut = 60)

Quand il est détecté que la porte est ouverte, la sortie d'humidité est coupée pour la durée définie par le paramètre Hddt. Ce paramètre peut se situer entre 10 et 999 secondes.

i

(1) Il est valable, si le type de dispositif 0/2...10V ——Entrée du capteur d'humidité.
(2) Il est valable, si le type de dispositif 0/4...20mA —— Entrée du capteur d'humidité.

Ndt NdP

Temps du rotateur automatique de plateaux d'œufs (par défaut = 00:00)

Cette valeur de paramètre peut être définie entre 00:00 et 99:59 minutes/secondes.

Cycle de répétition du rotateur automatique de plateaux d'œufs (par défaut = 00:00)

Cette valeur de paramètre peut être définie entre 00:00 et 24:00 heures/minutes.

Lout

Paramètre de sélection de la fonction sortie d'alarme (par défaut = 0)

0	L'alarme est inactive.
1	Alarme - Défaillance du capteur de température.
2	Alarme - Défaillance du capteur d'humidité.
3	Alarme - Défaillances de la température ou du capteur de température.
4	Alarme - Défaillance de l'humidité ou du capteur d'humidité.
5	Alarme - Défaillance du capteur de température ou défaillance du capteur d'humidité.
6	Alarme - Défaillance de la température ou de l'humidité ou du capteur de température ou défaillance du capteur d'humidité.

Remarque : Si la valeur du paramètre Lout est 3 ou 6, les paramètres EAtS, EAST, EPLH, EAdL, EPUH, EAdL, EAPd s'affichent.

Remarque : Si la valeur du paramètre tout est 4 ou 6, les paramètres hRSE, hRSE, hRLH, hBdL, hRUH, hRdL, hRPd s'affichent.

Paramètre de sélection de la fonction alarme de la température (par défaut = 1)

Alarme haute du Process sélectionné.

Alarme basse du Process sélectionné.

Alarme bande de déviation sélectionné.

Alarme gamme de déviation sélectionné.

Paramètre de réglage de l'alarme de température (par défaut = 500 °C)

Cette valeur de paramètre peut être programmée entre le paramètre de la valeur de consigne minimale de l'alarme de température ERUL et le paramètre de la valeur de consigne minimale de l'alarme de température ERUB.

Paramètre de l'hystérésis de l'alarme de température (par défaut = 0)

Cette valeur de paramètre peut être définie entre 0 et %50 de l'échelle du dispositif.

Paramètre minimum de réglage de l'alarme (par défaut = Valeur minimale de l'échelle du dispositif) - si l'alarme de température est active, cette valeur du paramètre peut être réglée entre la valeur minimale de l'échelle du dispositif et la valeur du paramètre maximal de réglage de l'alarme de température.

Paramètre maximum de réglage de l'alarme (par défaut = Valeur maximale de

l'échelle du dispositif) - si l'alarme de température est active, cette valeur de paramètre peut être réglée entre le paramètre de la valeur de consigne de l'alarme de température E RUL et la valeur maximale de l'échelle de l'appareil.

Paramètre délai d'attente pour activer l'alarme de température (Valeur par défaut = 0)

Le délai d'attente pour activer l'alarme de température peut être défini avec ce paramètre. Il peut être réglé de 0 à 99 minutes.

Paramètre Délai de l'alarme de température après la mise sous tension (par défaut = 0)

Après la mise sous tension initiale de l'appareil, ce délai doit s'expirer pour l'activation de l'alarme de température. Il peut être réglé de 0 à 99 minutes.

Paramètre de sélection de la fonction alarme d'humidité (par défaut = 0)

Alarme haute du Process sélectionné.

Alarme basse du Process sélectionné.

Alarme bande de déviation sélectionné.

Alarme gamme de déviation sélectionné.

Paramètre de la consigne de l'alarme humidité (par défaut = 50)

Cette valeur de paramètre peut être programmée entre le paramètre de consigne minimum de l'alarme d'humidité hRul et le paramètre de consigne maximum de l'alarme d'humidité hRuh.

Paramètre de l'hystérésis de l'alarme humidité (par défaut 0)

Cette valeur de paramètre peut être définie entre 0 et %50 de l'échelle du dispositif.

Paramètre minimum de réglage de l'alarme d'humidité (par défaut = valeur minimale de l'échelle du dispositif) - si l'alarme d'humidité est active, la valeur du paramètre peut être réglée entre la valeur minimum de l'échelle du dispositif et la valeur du paramètre maximum de réglage de l'alarme d'humidité.

Paramètre maximum de réglage de l'alarme d'humidité (par défaut = valeur maximale de l'échelle du dispositif) - si l'alarme d'humidité est active, cette valeur du paramètre peut être réglée entre le paramètre minimum de réglage de l'alarme d'humidité et la valeur maximale de l'échelle du dispositif.

Paramètre délai d'attente pour activer l'alarme d'humidité (Valeur par défaut = 0)

Le délai d'attente pour activer l'alarme d'humidité peut être défini avec ce paramètre. Il peut être réglé de 0 à 99 minutes.

Paramètre du délai d'attente de l'alarme d'humidité après la mise sous tension (par défaut = 0) - Après la mise sous tension initiale de l'appareil, ce délai doit s'expirer pour l'activation de l'alarme d'humidité. Il peut être réglé de 0 à 99 minutes.

Paramètre de délai d'arrêt et de démarrage et d'arrêt de l'humidité (par défaut = 2)

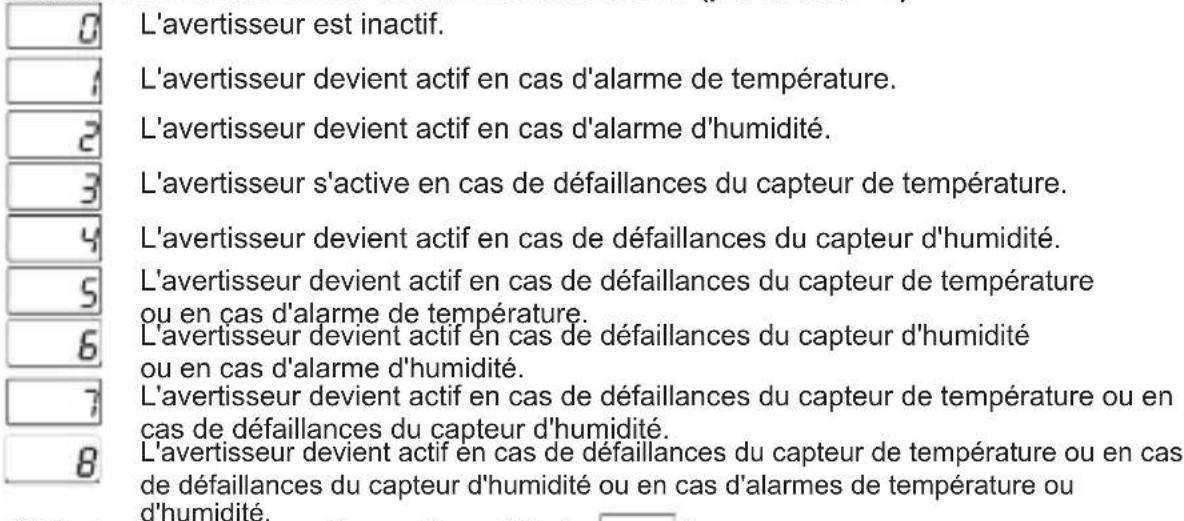

Paramètre de sélection de la fonction avertisseur (par défaut = 0)

L'avertisseur est inactif. L'avertisseur devient actif en cas d'alarme de température. L'avertisseur devient actif en cas d'alarme d'humidité. L'avertisseur s'active en cas de défaillances du capteur de température. L'avertisseur devient actif en cas de défaillances du capteur d'humidité. L'avertisseur devient actif en cas de défaillances du capteur de température ou en cas d'alarme de température. L'avertisseur devient actif en cas de défaillances du capteur d'humidité ou en cas d'alarme d'humidité. L'avertisseur devient actif en cas de défaillances du capteur de température ou en cas de défaillances du capteur d'humidité. L'avertisseur devient actif en cas de défaillances du capteur de température ou en cas de défaillances du capteur d'humidité ou en cas d'alarmes de température ou d'humidité.

Période active de l'avertisseur (par défaut = - - - - )

Si la valeur du paramètre de sélection de la fonction de l'avertisseur b F = 0 , ce paramètre ne s'affiche pas. La période active de l'avertisseur peut être définie avec ce paramètre. Il peut être réglé de 1 à 99 minutes. Lorsque ce paramètre est 1, si la touche d'incrémentation est appuyée, ---- est affiché. Dans cette condition, l'avertisseur reste actif jusqu'à ce que la touche de désactivation de l'avertisseur soit appuyée.

Paramètre du menu Protection (par défaut = 0)

Il n'existe pas de protection. La valeur de consigne de la température ne peut être modifiée. La valeur de consigne de l'humidité ne peut être modifiée. Le démarrage manuel du moteur n'est pas disponible. La valeur de consigne de l'humidité et la valeur de consigne de la température ne peuvent être modifiées. La valeur de consigne de l'humidité ne peut être modifiée et le démarrage manuel du monteur n'est pas disponible. La valeur de consigne de la température ne peut être modifiée et le démarrage manuel du monteur n'est pas disponible. La valeur de consigne de la température et la valeur de consigne de l'humidité ne peuvent être modifiées. En outre, le démarrage manuel du moteur n'est pas disponible.

Mot de passe pour accéder au mode de programmation (Valeur par défaut) = 0

Le mot de passe est utilisé pour avoir accès à la section de programmation. Il peut être réglé entre 0 et 9999. Si c'est 0, le mot de passe n'est pas entré pour accéder aux paramètres. Lorsque l'écran de mot de passe n'est pas défini comme « 12 », si l'utilisateur saisit « 12 » dans l'écran de mot de passe, les paramètres [ h_h s_t ] et [ h_h s_t ] sont accessibles et peuvent être modifiés.

5.2 Schéma de la sortie d'alarme ESM-3722

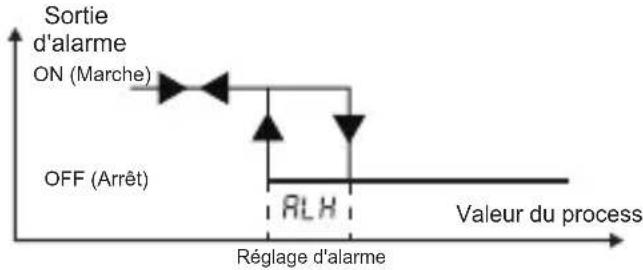

Alarme haute du Process

Alarme basse du Process


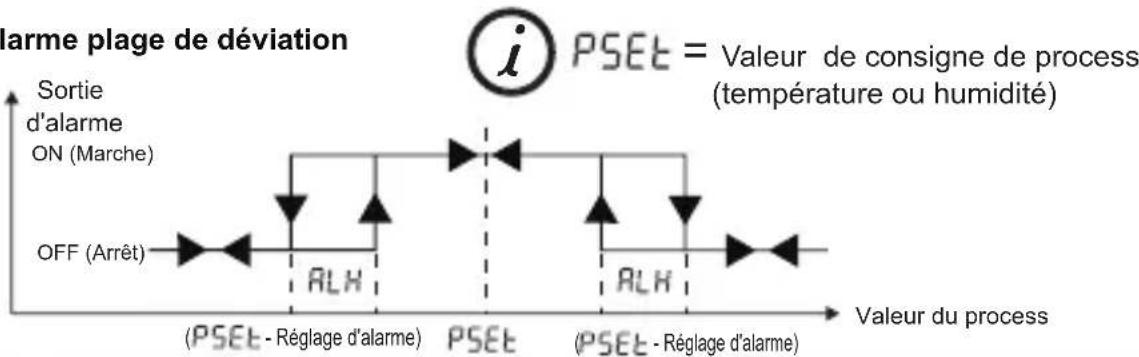

Alarme Bande de déviation


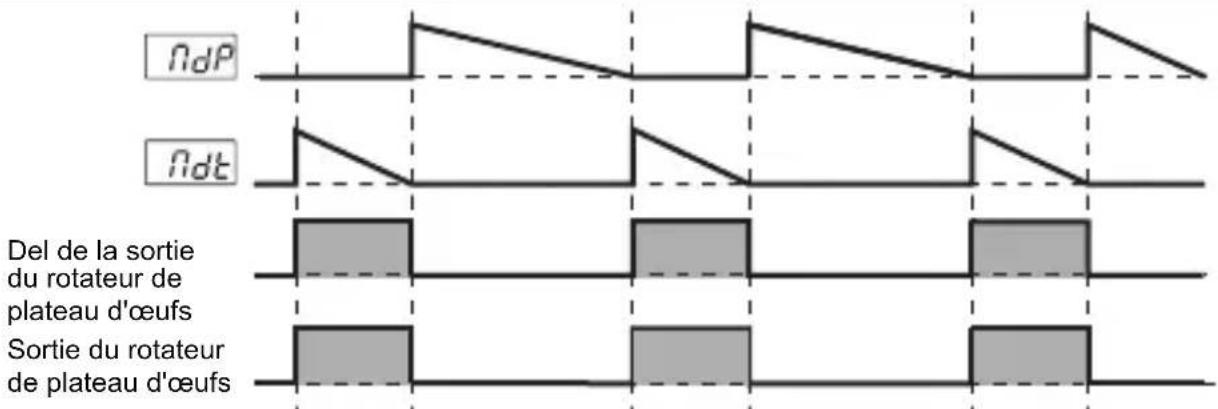

5.3 Schéma de fonctionnement du rotateur du plateau d'œufs de l'ESM-3722

nDp ndt Del de la sortie du rotateur de plateau d'œufs Sortie du rotateur de plateau d'œufs

5.4 Messages d'erreur du régulateur Hatcher ESM 3722

1-56r 1 Écran clignotant Défaillance du capteur de température. La connexion du capteur est mauvaise ou inexistante. Pendant que ce message apparaît à l'écran, si la sélection de la fonction avertisseur buf est 3, 5, 7 ou 8, l'avertisseur interne se met à fonctionner.
2-[5b-c] Écran clignotant Défaillance du capteur d'humidité. La connexion du capteur est mauvaise ou inexistante. Pendant que ce message apparaît à l'écran, si la sélection de la fonction avertisseur [b u F] est 4, 6,7 ou 8, l'avertisseur interne se met à fonctionner.
3- Dans l'écran de principal si l'affichage supérieur clignote, cela signifie que l'alarme de température sort et que la sortie d'alarme est activée. Si la sélection de la fonction avertisseur buF est 1, 5 ou 8, l'avertisseur interne se met à fonctionner.
4- Dans l'écran de principal si l'affichage inférieure clignote, cela signifie que l'alarme de température devient inactive et que la sortie d'alarme est activée. Si la sélection de la fonction avertisseur [b u F] est 2, 6 ou 8, l'avertisseur interne se met à fonctionner.
5- Erreur de mise au point automatique de la température. Etrr apparaît sur l'écran principal. Cette faute se produit quand la température lue par le capteur est proche de moins de 5% de la valeur de l'échelle (5°C pour le capteur Pronem Mini PMI-P). La mise au point automatique n'est pas autorisée.

5.5 Accès au mode de programmation, modification et enregistrement des paramètres

Écran principal de l'opération

N 38.2 °C 40.8 % ESM-3722 (●) ✓

Lorsque la touche SET est appuyée pendant 3 secondes, la DEL « P » commence à clignoter. Si le mot de passe pour accéder au mode de programmation est différent de 0, l'écran d'accès au mode de programmation Pr C est affiché.

ESM-3722 #Pro6 (●) ✓

Remarque 1 : Si le mot de passe pour accéder au mode de programmation C-F est 0, l'écran Unité de température P-C est affiché à la place de l'écran de programmation.

Écran d'accès au mode de programmation

Appuyez sur la touche SET pour accéder à l'écran de saisie du mot de passe.

Écran de saisie du mot de passe

Pro6 0 ESM-3722 (※) ✓ DEEMBO

Entrez le mot de passe d'accès au mode de programmation à l'aide des touches d'incrémentation et de décrémentation.

Écran de saisie du mot de passe

Pro6 5 ESM-3722 (★) OK OK

Appuyez sur la touche SET/OK pour entrer le mot de passe.
Remarque 2 : Si le mot de passe pour accéder au mode de programmation est 0, seuls trois paramètres seront accessibles et les valeurs de paramètres pourront être modifiées.

Écran de programmation

Appuyez sur la touche SET pour accéder à la valeur du paramètre. Appuyez sur la touche d'incrémation pour accéder au paramètre suivant, appuyez sur la touche de décrémation pour accéder au paramètre précédent.

Valeur de paramètre de sélection de l'unité de température

ESM-3722 (00) ✓ SEMKO

Modifiez la valeur à l'aide des touches d'incrémentation et de décrémentation.

Valeur de paramètre de sélection de l'unité de température

ESM-3722 (###) #

Appuyez sur la touche OK pour sauvegarder le paramètre.

Écran de sélection permettant d'activer le séparateur de décimales

ESM-3722 (0) ✓ SEMRO

Appuyez sur la touche d'incrémentation pour accéder au paramètre suivant, appuyez sur la touche de décrémentation pour accéder au paramètre précédent.

Si aucune opération n'est effectuée en mode de programmation pendant 20 secondes, le dispositif affichera l'écran principal d'opération automatiquement.

6. Démarrage manuel du fonctionnement du rotateur de plateau d'œufs avec le bouton Engine

38.2 °C 40.8 % E5M-1722 (黑) →3 sec. ✓ BEEMBO

Lorsque la valeur du paramètre du menu Protection est Prt 0,1,2 ou 4 dans l'écran principal, si le bouton moteur est appuyé, le démarrage manuel du moteur devient actif. Lorsque le bouton est relâché, le démarrage du moteur devient inactif et le moteur s'arrête.

7. Méthode de mise au point automatique

La méthode de mise au point automatique est employée pour déterminer les paramètres PID utilisés par l'appareil.

Démarrage de la mise au point automatique (réponse de mise au point indicielle) par l'utilisateur :

• Ajuster sur Marche – Arrêt le contrôle de température ou le paramètre PID ( -O=1 )
• Ajuster le paramètre de sélection de mise au point automatique ( = )
• La "mise au point" et la température sont affichées alternativement sur l'écran des opérations principales. De cette façon, le processus de mise au point automatique démarre.

Si la mise au point automatique est achevée sans problème, l'appareil enregistre les nouveaux coefficients PID dans la mémoire et continue de fonctionner. Le paramètre tUnE est réglé automatiquement sur no

REMARQUE: La valeur de température lue sur le capteur doit être inférieure de 5% à la valeur de consigne du processus afin de démarrer la mise au point automatique (5°C pour le capteur ProNem Mini PMI-P).

Annulation de la mise au point automatique (réponse de mise au point indicielle) :

1 - Si le capteur est en panne;
2 - Si la mise au point automatique ne peut être terminée dans les 8 heures ;
3 - Si l'utilisateur ajuste tune paramètre no
4- Pendant la mise au point automatique si l'utilisateur change le contrôle de température de PID à Marche-Arrêt ;
5 - Si la valeur de consigne du processus est changée quand la mise au point automatique est en cours ; Mise au point automatique annulée. « Tune » n'est pas affiché. Ensuite, sans effectuer de changement dans les paramètres PID, l'appareil continue de fonctionner avec les paramètres PID précédents.

1. Caractéristiques

Type de dispositif	: Régulateur Hatcher
Boîtier et montage	: Boîtier en plastique de 76mm x 34,5mm x 71mm pour montage sur panneau. La découpe du panneau est de 71x29mm.
Classe de protection	: Ip65 à l'avant, Ip20 à l'arrière.
Poids	: Environ 0,20 kg.
Évaluations environnementales	: Standard, à l'intérieur, à une altitude de moins de 2000 mètres sans condensation d'humidité.
Température de stockage/
fonctionnement	:-30°C à +80 C / -20 C à +70 C
Humidité de stockage/
fonctionnement	: 90 % max. (Aucune condensation)
Installation : Installation fixe
Catégorie de surtension : II.
Degré de pollution	: II, bureau ou lieu de travail, pollution non-conductrice
Conditions d'utilisation : Continu
Tension et alimentation	:230 V(%)15) 50/60 Hz - 1,5 VA: 115 V(%)15) 50/60 Hz - 1,5 VA: 24 V(%)15) 50/60 Hz - 1,5 VA: 24 V(%)15) 50/60 Hz - 1,5 VA: 10-30 V=1,5 W
Entrée de capteur de température	: NTC, PTC, PT-100,0/2..10 V=0/4..20 mA=ou ProNem Mini PMI-P

8. Caractéristiques

Type d'entrée NTC	: NTC (10 kΩ @ 25 °C)
Type d'entrée PTC	: PTC (1000 Ω @ 25 °C)
Type d'entrée de thermorésistance	: PT-100 IEC751 (ITS90)
Type d'entrée humidité	: 0/2..10 V---,0/4..20 mA--- ou ProNem Mini PMI-P
Affichage	: ± 1 % pleine échelle
Protection de rupture du capteur	: Haut de gamme
Forme de contrôle	: PID ou ON / OFF
Sorties relais	: 5 A @ 250 V ~ à la charge résistive (Sortie Chauffage)
	: 3 A @ 250 V ~ à la charge résistive (Sortie Humidification, Alarme et Rotateur de plateau d'œufs
Sortie à entraîneur SSR en option	: Maximum 30 mA, Maximum 15 V
Affichage de la température	: 8 mm Afficheur à DEL rouges 4 chiffres
Affichage de l'humidité	: 8 mm Afficheur à DEL vertes 4 chiffres
Affichage de DEL	: P (vert), %(vert),°C (rouge), °F(rouge), P (vert), %(vert), °C (rouge), °F(rouge), Alarme (rouge), Sortie humidificateur (rouge), Sortie Rotateur de plateau d'œufs (rouge), Sortie chauffage (rouge),
Avertisseur interne	: ≥83dB
Approbations	: C ∈ EAC

10. Autres informations

ESM-3722(Taille DIN 77x35)

A

B

C

D

E

F

G

H

I

U

V

W

Z

Tension d'alimentationA

2

24V (%15) 50/60Hz - 1,5VA ±

3

24V (%15) 50/60Hz - 1,5VA ±

4

115V (%15) 50/60Hz - 1,5VA ±

5

230V (%15) 50/60Hz - 1,5VA ±

8

10 - 30 V 1.5W

B

Entrée de capteur de température

Échelle (°C/°F)

1

PT 100, IEC751(ITS90)

0°C/32°F ;100°C/212°F

2

PTC (pas-1)

0°C/32°F ;100°C/212°F

3

NTC (pas-1)

0°C/32°F ;100°C/212°F

4

Entrée tension 0/2..10Vdc

Définie par l'utilisateur

5

Entrée courant 0/4..20mA

Définie par l'utilisateur

6

ProNem Mini PMI-P

-20°C/-4°F ; 80°C/176°F

C

Entrée de capteur d'humidité

Échelle (%)

4

Entrée tension 0/2..10Vdc

0% - 100%

5

Entrée courant 0/4..20mA

0% - 100%

6

ProNem Mini PMI-P

0% - 100%

E	Sortie chauffage
1	Sortie du relais (5A @ 250V ∼, à la charge résistive 1NC, 1 NO)
2	Sortie à entraîneur SSR (maximum 30 mA, 15V)
FG	Sortie humidificateur
01	Sortie relais (3A @ 250V ∼, à la charge résistive,1 NO)
HI	Sortie du rotateur de plateau d'œufs
01	Sortie relais (3A @ 250V ∼, à la charge résistive,1 NO)
U	Sortie d'alarme
1	Sortie relais (3A @ 250V ∼, à la charge résistive,1 NO)
V	Capteur de température fourni avec ESM-3722
0	Aucun
1	PTC-M6L40.K1.5 (Sonde air PTC Câble en silicone de 1,5 m)
2	PTCS-M6L30.K1.5.1/8 pouces (Sonde liquide PTC avec câble en silicone de 1,5 m)
3	NTC-M5L20.K1.5 (Sonde thermoplastique NTC moulée avec câble de 1,5m pour l'application de refroidissement)
4	NTC-M6L50.K1.5 (Boîtier de la sonde NTC en acier inoxydable avec câble de 1,5m pour l'application de refroidissement)
7	ProNem Mini PMI-P.PT (Capteur de température et d'humidité Pt100 avec câble de 2,5 m)
9	Client

Toutes les informations de commande du régulateur Hatcher ESM-3722 sont fournies dans le tableau ci-dessus. L'utilisateur peut configurer le produit de manière appropriée en utilisant les informations et codes dans le tableau et en les convertissant aux codes de commande. Tout d'abord, la tension d'alimentation, puis d'autres spécifications doivent être déterminées. Veuillez remplir les blancs de code de commande en fonction de vos besoins. Veuillez nous contacter, si vos besoins sont en dehors des normes.

Remarque-1: Si le type d'entrée sélectionné est PTC ou NTC (B = 2, 3), un capteur de température est fourni avec le produit. Pour cette raison, si le type d'entrée sélectionné est PTC ou NTC, le type de sonde (V = 0,1 ou 2) ou (V = 3 ou 4) respectivement doit être indiqué dans les informations de commande.

E8M-3722 30.5°C 0.5 CE EAC
