BEDIENUNGSANLEITUNG ESM-3722 Emko

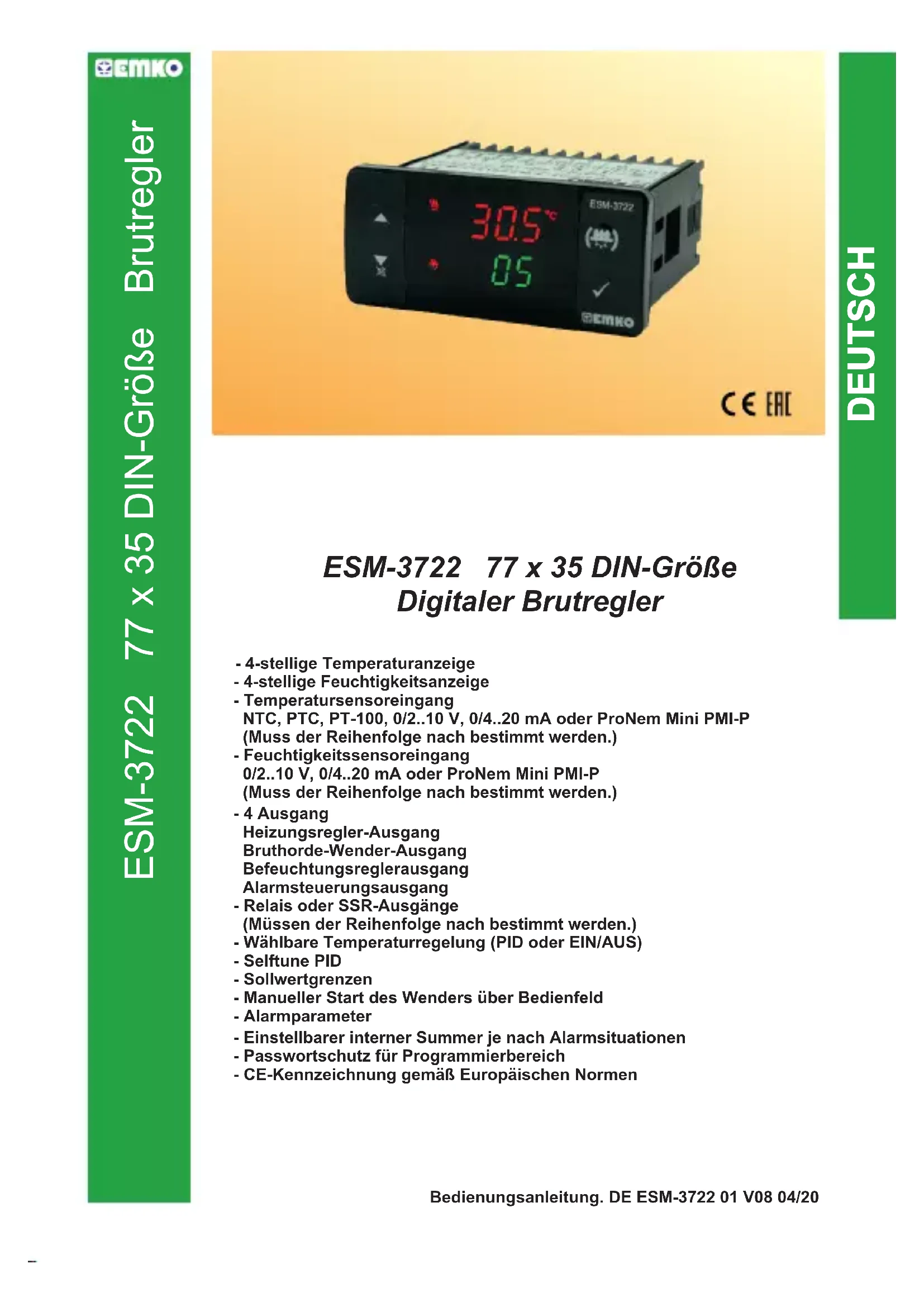

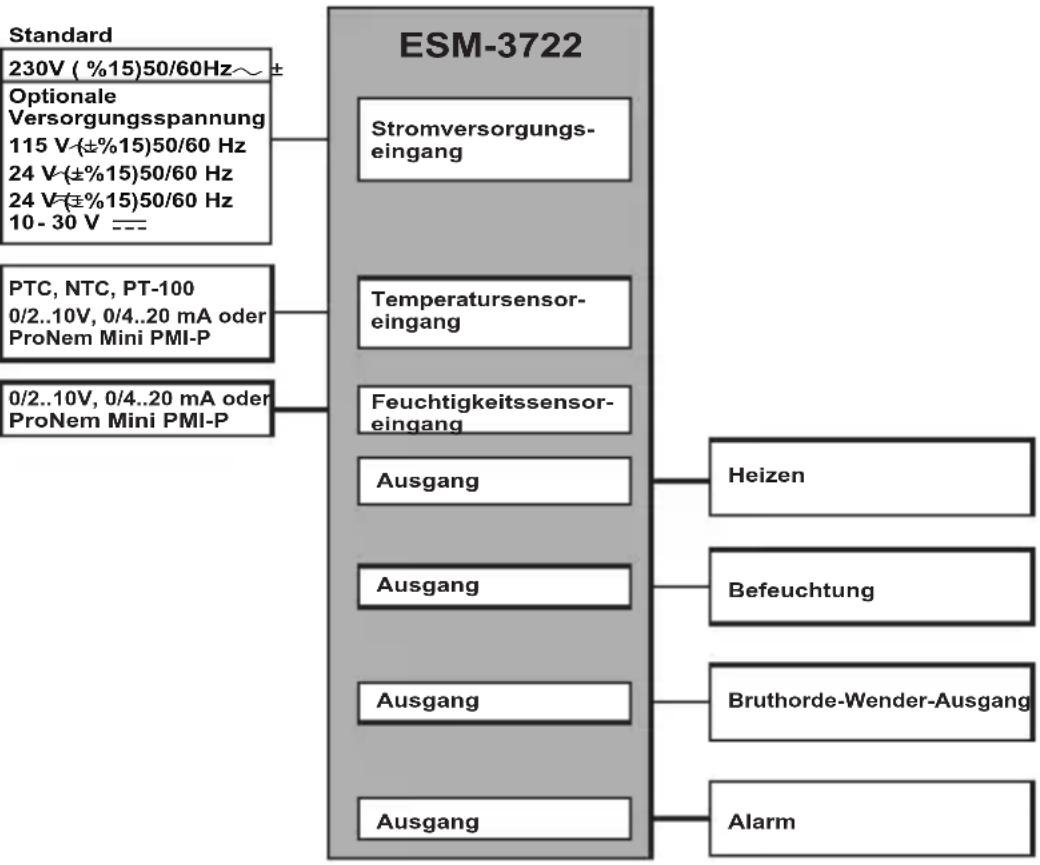

• User definedUser defined (Pt100 Temperature and Humidity Sensor with 2.5 mt cable)ESM-3722 77 x 35 DIN-Größe Brutregler Bedienungsanleitung. DE ESM-3722 01 V08 04/20 - 4-stellige Temperaturanzeige - 4-stellige Feuchtigkeitsanzeige - Temperatursensoreingang NTC, PTC, PT-100, 0/2 p. 10
• V, 0/4 p. 20
• mA oder ProNem Mini PMI-P (Muss der Reihenfolge nach bestimmt werden.) - Feuchtigkeitssensoreingang 0/2 p. 10
• V, 0/4 mA oder ProNem Mini PMI-P (Muss der Reihenfolge nach bestimmt werden.) - 4 Ausgang Heizungsregler-Ausgang Bruthorde-Wender-Ausgang Befeuchtungsreglerausgang Alarmsteuerungsausgang - Relais oder SSR-Ausgänge (Müssen der Reihenfolge nach bestimmt werden.) - Wählbare Temperaturregelung (PID oder EIN/AUS) - Selftune PID - Sollwertgrenzen - Manueller Start des Wenders über Bedienfeld - Alarmparameter - Einstellbarer interner Summer je nach Alarmsituationen - Passwortschutz für Programmierbereich - CE-Kennzeichnung gemäß Europäischen Normen ESM-3722 77 x 35 DIN-Größe Digitaler Brutregler DEUTSCHc 1.2. Allgemeine Spezifikationen p. 20

Die Brutregler der Serie ESM 3722 dienen zur Regelung des Brutprozesses. Dank PID oder Ein-Aus Steuerungsform und manuellem Start des Bruthorde-Wenders ist das Gerät einfach zu bedienen. ESM-3722 Stromversorgungs-eingangAusgangAusgangAusgang BefeuchtungBruthorde-Wender-AusgangAlarm

1.1 Umgebungsbedingte Leistungsfähigkeit

230V ( %15)50/60HzV ± Optionale Versorgungsspannung

• Standard AusgangHeizen Betriebstemperatur : -20 bis 70 °C Max. Luftfeuchtigkeit bei Betrieb : 90% Rh (nicht kondensierend) Höhe : Bis zu 2000 m. Verbotene Bedingungen: Korrosive Atmosphäre Explosionsfähige Atmosphäre Heimbereich (Das Gerät ist nur für industrielle Anwendungen) Temperatursensor-eingangFeuchtigkeitssensor-eingang0/2 p. 10
• V, 0/4 p. 20
• mA oderProNem Mini PMI-PPTC, NTC, PT-1000/2 p. 10
• V, 0/4 mA oderProNem Mini PMI-PEine Sichtprüfung dieses Produkts auf mögliche Transportschäden wird vor der Installation empfohlen. Es liegt in Ihrer Verantwortung dafür zu sorgen, dass qualifizierte Maschinenbau- und Elektrotechniker dieses Produkt installieren. Bei Gefahr eines schweren Unfalls durch Ausfall oder Defekt dieser Einheit, schalten Sie das System aus und trennen Sie die elektrische Verbindung des Geräts vom System. Die Einheit wird normalerweise ohne Stromschalter oder Sicherung geliefert. Verwenden Sie Netzschalter und Sicherung nach Bedarf. Stellen Sie sicher, dass Sie die Nennversorgungsspannung verwenden, um die Einheit vor Schäden zu schützen und einen Ausfall zu verhindern. Lassen Sie den Strom abgeschaltet, bis die gesamte Verkabelung abgeschlossen ist, damit Stromschläge und Probleme mit dem Gerät verhindert werden können. Versuchen Sie niemals die Einheit zu zerlegen, zu verändern oder zu reparieren. Die Manipulierung des Geräts kann zu Fehlfunktion, Stromschlag oder Brand führen. Verwenden Sie die Einheit nicht in brennbaren oder explosionsgefährdeten gashaltigen Atmosphären. Beim Einsetzen des Geräts in die Öffnung der Metallplatte während der mechanischen Installation, können Metallgrate Verletzungen an den Händen verursachen. Seien Sie vorsichtig. Die Montage des Produkts in einem System muss mit dessen Befestigungsklammern erfolgen. Führen Sie die Montage des Geräts nicht mit ungeeigneten Befestigungsklammern durch. Achten Sie darauf, dass das Gerät während der Montage nicht herunterfällt. Es liegt in Ihrer Verantwortung, wenn das Gerät auf eine nicht in dieser Bedienungsanleitung vorgeschriebenen Art und Weise benutzt wird. EMKO Elektronik garantiert, dass das gelieferte Gerät keinerlei Material- oder Verarbeitungsmängel aufweist. Diese Garantie beschränkt sich auf einen Zeitraum von zwei Jahren. Die Garantiezeitbeginnt mit dem Lieferdatum. Diese Garantie ist gültig, wenn die im Garantieschein und in der Bedienungsanleitung festgelegten Pflichten und Verantwortlichkeiten vollständig durch den Kunden erfüllt werden. Reparaturen dürfen nur von geschultem Fachpersonal durchgeführt werden. Trennen Sie das Gerät von der Stromversorgung, bevor Sie Innenteile manipulieren. Reinigen Sie das Gehäuse nicht mit Kohlenwasserstoff-Lösemitteln (Benzin, Trichloräthylen usw.). Die Verwendung dieser Lösemittelkann die mechanische Zuverlässigkeit des Geräts beeinträchtigen. Verwenden Sie ein mit Ethylalkohol oder Wasser angefeuchtetes Tuch, um das externe Kunststoffgehäuse zu reinigen. p. 20

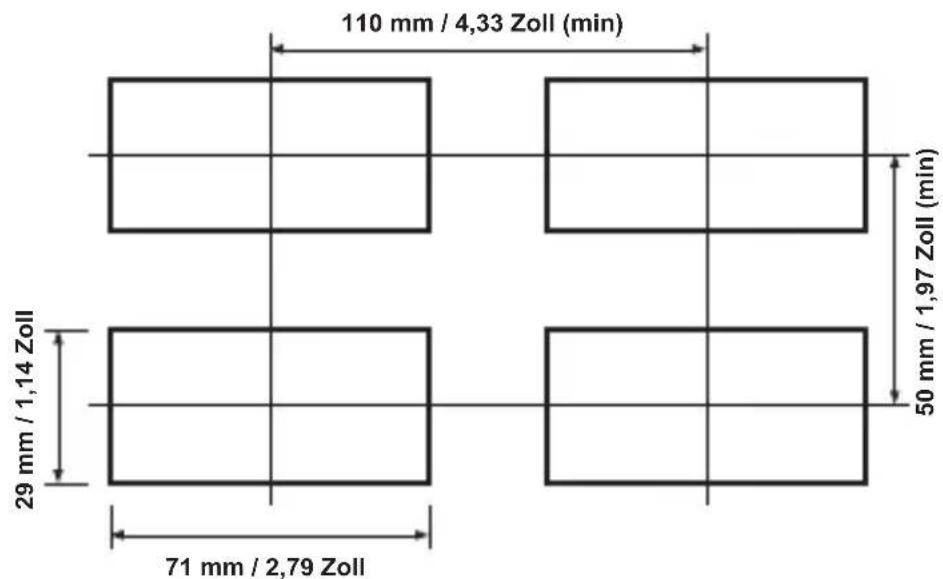

32.2 Tafelausschnitt

2. Allgemeine Beschreibung

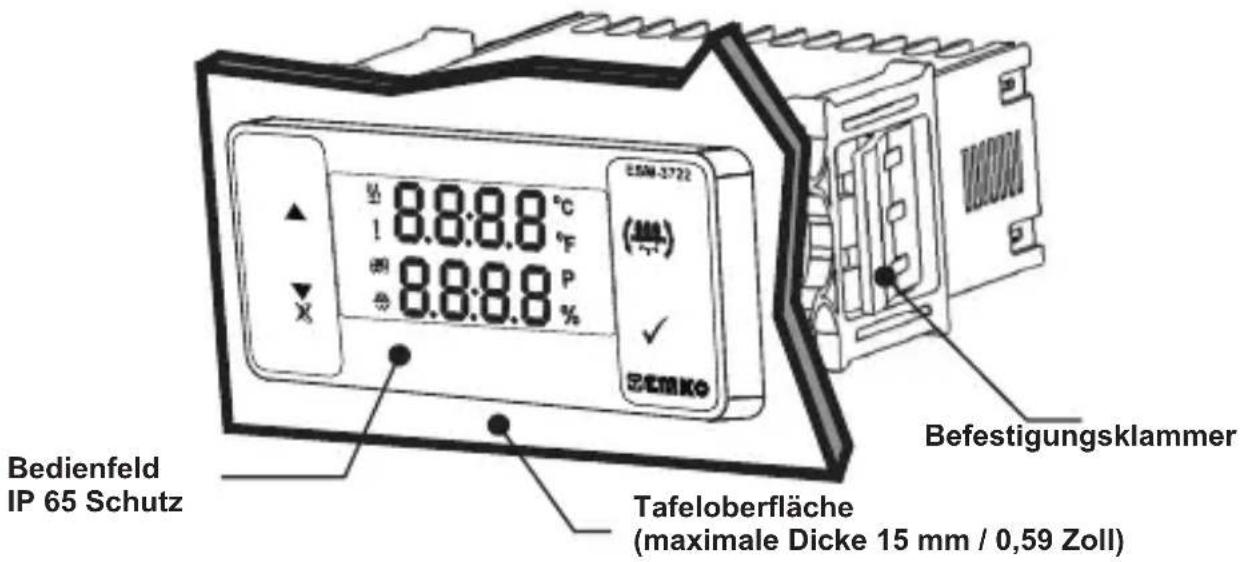

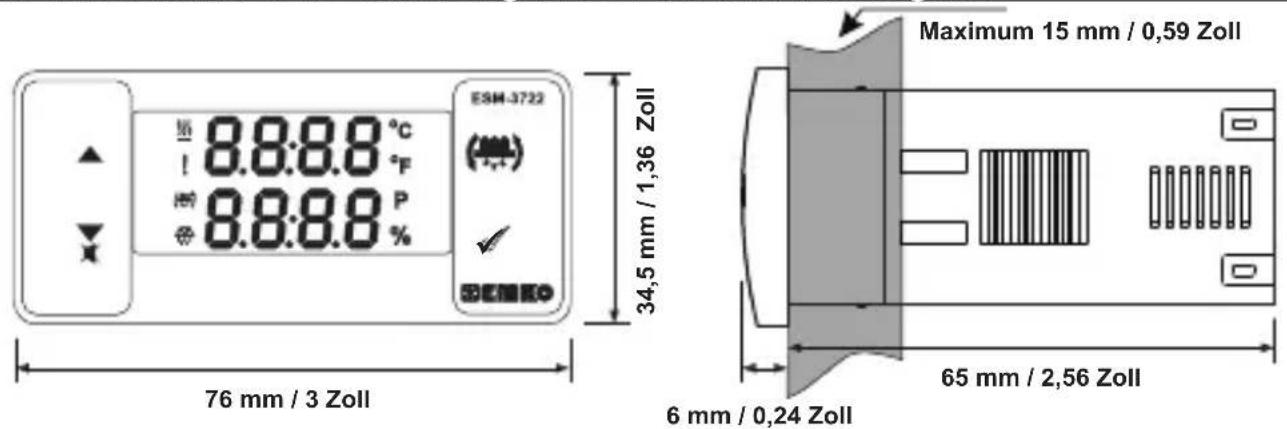

2.1 Frontansicht und Abmessungen des ESM-3722 Brutreglers

76 mm / 3 Zoll 34,5 mm / 1,36 Zoll Befestigungsklammer Tafeloberfläche (maximale Dicke 15 mm / 0,59 Zoll) Bedienfeld IP 65 Schutz 65 mm / 2,56 Zoll 6 mm / 0,24 Zoll 110 mm / 4,33 Zoll (min) 71 mm / 2,79 Zoll 29 mm / 1,14 Zoll 50 mm / 1,97 Zoll (min) Maximum 15 mm / 0,59 Zoll

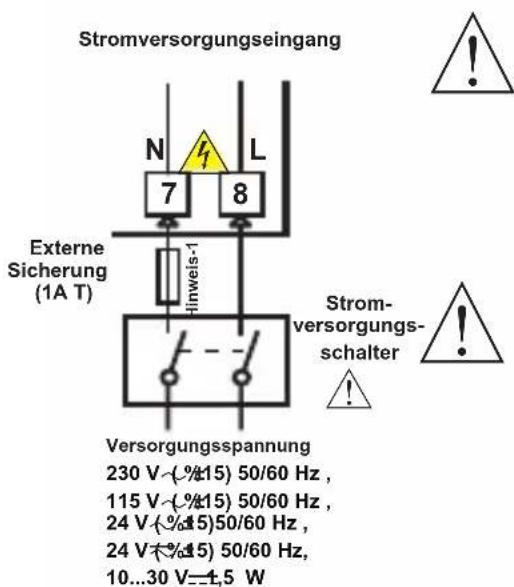

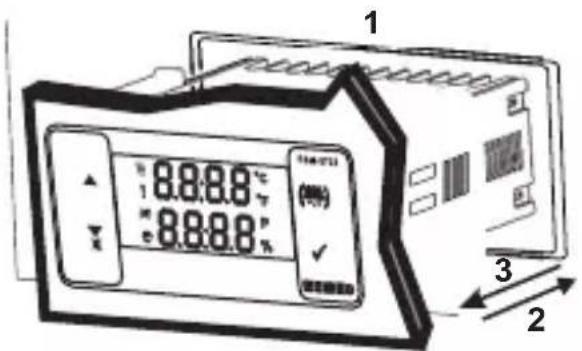

42.3 Tafeleinbau und Ausbau3. Elektrisches Anschlussschema3.1 Versorgungsspannungseingangsanschluss des Geräts1-Bevor Sie das Gerät in Ihre Tafel einbauen, stellen Sie sicher, dass der Ausschnitt die richtige Größe hat.2-Setzen Sie das Gerät durch den Ausschnitt ein. Wenn die Befestigungsklammern an der Einheit sind, ziehen Sie sie heraus, bevor Sie die Einheit in die Tafel einführen.3-Stecken Sie die Befestigungsklammern in die Befestigungsbuchsen an der linken und rechten Seite des Geräts und fixieren Sie das Gerät vollständig an der Tafel, bis es einrastet.1-Ziehen Sie Befestigungsklammern aus der linken und rechten Befestigungsbuchse heraus.2-Ziehen Sie die Einheit durch die Vorderseite des Panels heraus.Bevor Sie die Einheit aus der Tafel entnehmen, schalten Sie die Einheit und das verbundene System aus. Stellen Sie sicher, dass die Versorgungsspannung der auf dem Gerät angezeigten entspricht.Schalten Sie die Stromversorgung erst ein, nachdem alle elektrischen Anschlüsse vorgenommen wurden.Der Versorgungsspannungsbereich muss der Reihenfolge nach bestimmt werden. Während der Installation des Geräts muss die Versorgungsspannung kontrolliert werden; es muss die geeignete Versorgungsspannung am Gerät angelegt werden. Es gibt keinen Stromversorgungsschalter am Gerät.Ein Stromversorgungsschalter muss dem Versorgungsspannungseingang hinzugefügt werden.Der Stromschalter muss zweipolig sein, um Phase und Neutralleiter zu trennen. Der Ein/Aus-Zustand desStromversorgungsschalters ist bei elektrischen Verbindungen sehr wichtig.Externe Sicherung, die bei V Stromversorgungseingang auf Phasenverbindung sein muss.Externe Sicherung, die bei Z Stromversorgungseingang auf (+) Verbindung sein muss. Stromversorgungseingang

Externe Sicherung (1A T)Hinweis-1Strom-versorgungs-schalter

Versorgungsspannung 230 V ( %15) 50/60 Hz ,115 V ( %15) 50/60 Hz ,24 V ( %15)50/60 Hz ,24 V ( %15) 50/60 Hz, V ±V ±V ±W ±10...30 V 1,5 W Muss der Reihenfolge nach bestimmt werden. Relaisausgänge

Temperatursensoreingang NTC, PTC, PT-100 oderProNem Mini PMI-P Feuchtigkeitssensoreingang 0/2..10 V, 0/4..20 mA oderProNem Mini PMI-PMuss der Reihenfolge nach bestimmt werden.

Muss der Reihenfolge nach bestimmt werden.Muss der Reihenfolge nach bestimmt werden.Hinweis 1: Externe Sicherung wird empfohlen.

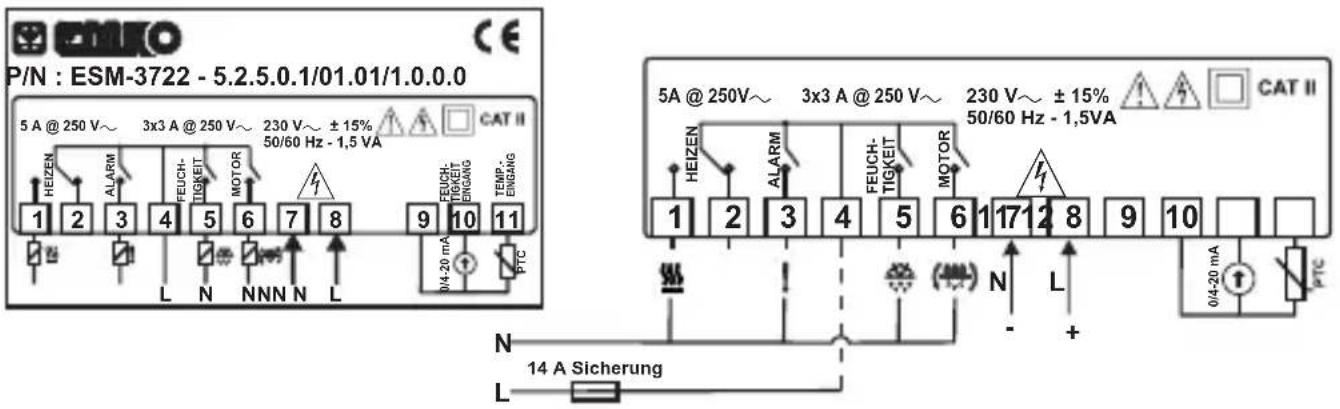

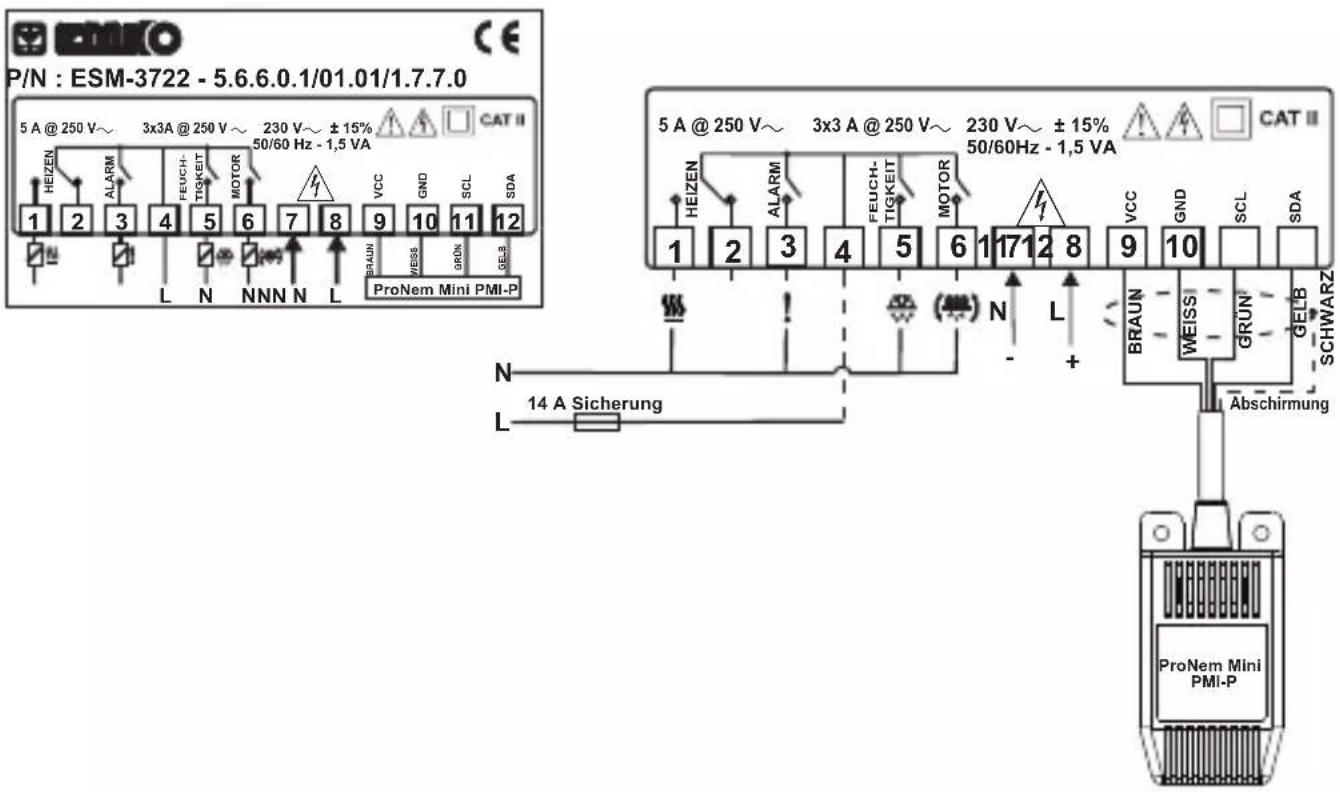

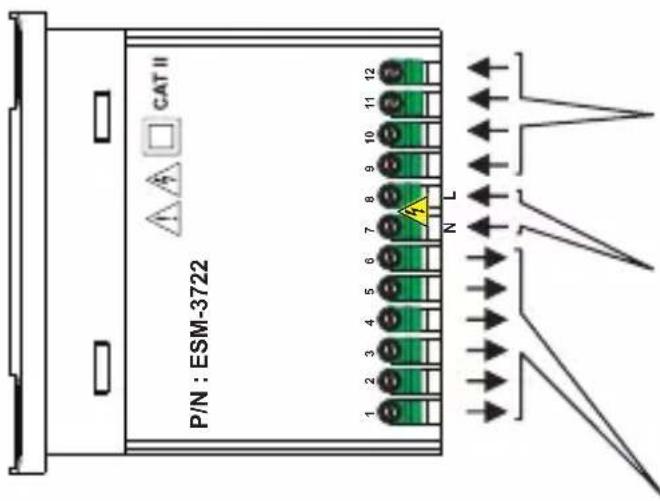

53.2 Gerätelabel und Verbindungsschema

230V V VERBINDUNGSSCHEMA

MOTORHEIZENPTC Temperatur und 0/4..20 mA Feuchtigkeitssensoreingangsanschluss VCC GND SCL SDA ProNem Mini PMI-P Temperatur und FeuchtigkeitssensoreingangsanschlussWEISS GELB BRAUN GRÜN ProNem Mini PMI-P SCHWARZAbschirmung Hinweis: Abschirmung-Pin (schwarz) muss mit Nummer 10 (GND) der Klemmleiste angeschlossen werden.

HEIZEN L N NNN N 0/4-20 mAFEUCH-TIGKEITFEUCH-TIGKEITEINGANGTEMP.-EINGANG

HEIZEN L N NNN NFEUCH-TIGKEITProNem Mini PMI-PWEISSBRAUN GELB GRÜN VCC GND SCL SDA 0/4-20 mA

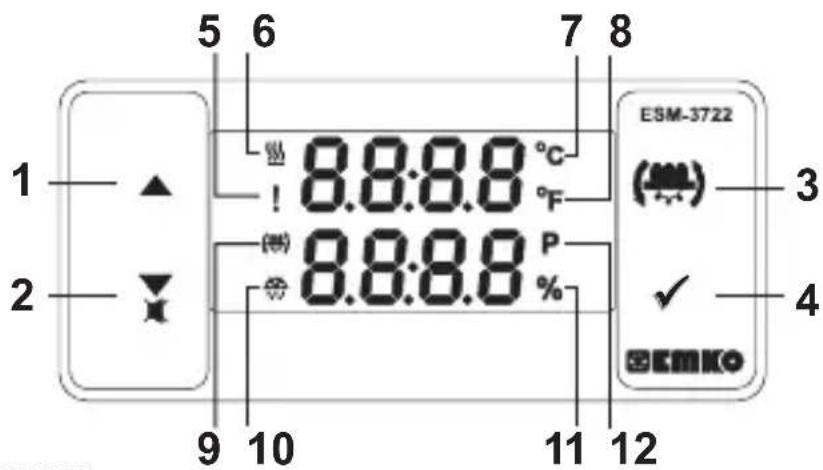

64. Bedienfelddefinition und Menü-Zugriff

** Im Hauptbetriebsbildschirm, drücken Sie diese Taste, um den Anzeigewert für Temperatur-und Feuchtigkeitssensor zu ändern. ** Wird verwendet, um den Wert im Temperatur- und Feuchtigkeits-Einstellbildschirm und im Programmiermodus zu erhöhen.

2. Abwärtstaste, Stummschalten des Summers:

** Wird verwendet, um den Wert im Einstellbildschirm und im Programmiermodus zu verringern. ** Wird verwendet, um den Summer stummzuschalten.

3. Taste zum manuellen Start des Bruthorde-Wenders:

** Im Hauptbetriebsbildschirm; bei Betätigung dieser Taste wird der Motor gestartet. Beim Loslassen der Taste wird der Motorstart passiv und der Motor stoppt.

** Im Hauptbildschirm; bei erstmaliger Betätigung dieser Taste wird der Temperatursollwert angezeigt. Der Wert kann mit den Aufwärts- und Abwärtstasten geändert werden. Bei erneuter Betätigung der Einstelltaste wird der Wert gespeichert und als nächstes der Feuchtigkeitssollwert angezeigt. Der Wert kann mit den Aufwärts- und Abwärtstasten geändert werden. Bei erneuter Betätigung der Einstelltaste wird der Wert gespeichert und man gelangt zurück zum Hauptbetriebsbildschirm. ** Für den Zugriff auf den Programmierbildschirm; im Hauptbildschirm, drücken und halten Sie diese Taste für 5 Sekunden. ** Wird verwendet, um den Wert in den Einstellbildschirmen (Temperatur oder Feuchtigkeit) und im Programmierbildschirm zu speichern.

** Ist bei Alarmzuständen aktiv.

6. Wärmeleistungs-LED:

** Diese LED zeigt an, dass die Wärmeleistung aktiv ist.

** Zeigt an, dass das Gerät im °C-Modus ist.

** Zeigt an, dass das Gerät im °F Modus ist.

9. Bruthorde-Wenderleistung-LED:

** Diese LED zeigt an, dass die Bruthorde-Wenderleistung aktiv ist.

10. Befeuchtungsleistungs-LED:

** Diese LED zeigt an, dass die Befeuchtungsleistung aktiv ist.

11. Prozentzeichen-LED:

** Zeigt an, dass das Gerät im Programmiermodus ist. LED-DEFINITIONEN ** Zeigt an, dass das Gerät im Feuchtigkeitseinstellbildschirm ist.

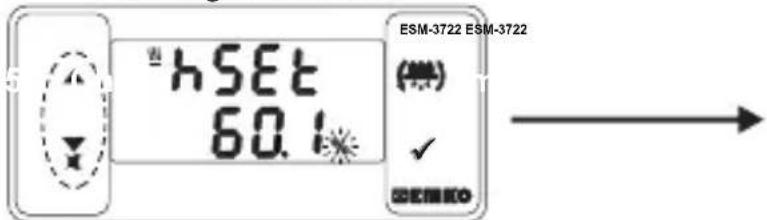

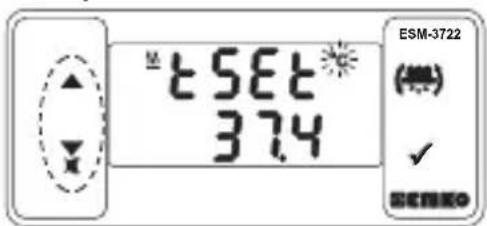

75. Ändern und Speichern des Temperatur- und Feuchtigkeitssollwerts

5.1 Changing and Saving Humidity Set Value

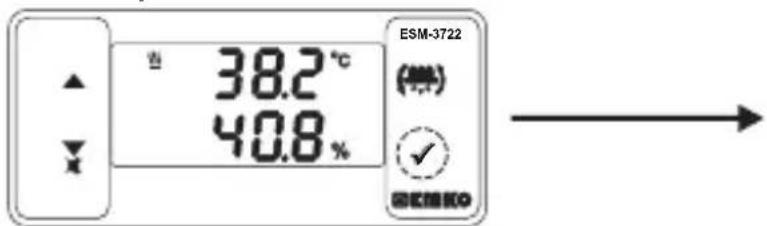

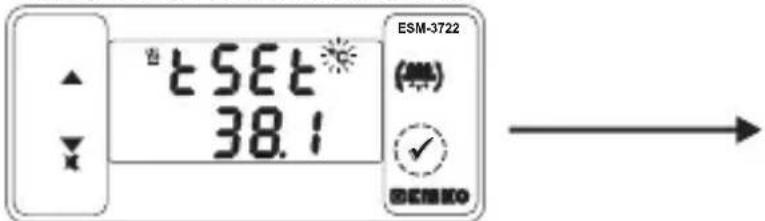

Hauptbetriebsbildschirm Beim Betätigen der EINSTELL-Taste wird die „S“-LED aktiv sein und der Temperatursollwert angezeigt. Temperatursollwert-Bildschirm Temperatursollwert kann mit Aufwärts- und Abwärtstasten geändert Beim Betätigen der EINSTELL-Taste gedrückt kann der Temperatursollwert gespeichert werden. Schaltet zum Feuchtigkeitssollwert- Bildschirm zurück. Temperatursollwert-Parameter (Standard = 37,7 °C) Temperatursollwert kann zwischen dem minimalen Temperatursollwert und dem maximalen Temperatursollwert programmiert werden. Beim Betätigen der EINSTELL-Taste kann der Feuchtigkeitssollwert gespeichert werden und man gelangt zum Hauptbetriebsbildschirm zurück. Feuchtigkeitssollwert Wenn im Feuchtigkeitssollwert-Änderungsmodus und Temperatursollwert- Änderungsmodus für 20 Sekunden kein Vorgang durchgeführt wird, schaltet das Gerät automatisch zum Hauptbetriebsbildschirm zurück.

Feuchtigkeitssollwert Feuchtigkeitssollwert-Parameter (Standard = 60%) Feuchtigkeitssollwert kann zwischen dem minimalen Feuchtigkeitssollwert und dem maximalen Feuchtigkeitssollwert programmiert werden. Temperatursollwert-Bildschirm Feuchtigkeitssollwert-Bildschirm Feuchtigkeitssollwert kann mit Aufwärts- und Abwärtstasten geändert werden.

5.1 Programmiermodus-Parameterliste

Dezimaltrennzeichen-Aktivierungsparameter (Standard = 0) Keiner. Nur Temperaturparameter mit Dezimaltrennzeichen. Temperatureinheitsauswahlparameter (Standard = 0) °C ausgewählt. °F ausgewählt. Nur Feuchtigkeitsparameter mit Dezimaltrennzeichen. Nur Temperatur- und Feuchtigkeitsparameter mit Dezimaltrennzeichen. Hinweis: Wenn der Wert der oder Parameter geändert wird, sollten die Werte der , , , , , , , , , , , , , , , und Parameter entsprechend geändert werden.

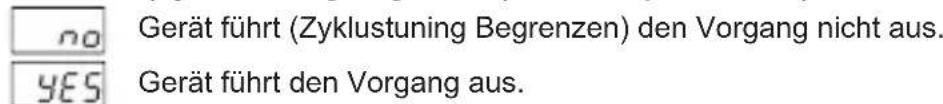

• Temperaturregelung Auswahlparameter Ein/Aus oder PID (Standard = 0) An - Aus ausgewählt. PID ausgewählt. Proportionalsteuerungsparameter (Standard = 1.0) Dieser Parameterwert kann von 0.0 bis 100.0. eingestellt werden. PID - Integralparameter (Standard = 300) Dieser Parameterwert kann von 0 bis 3600 eingestellt werden. PID - Ableitungsparameter (Standard = 60) Dieser Parameterwert kann von 0.0 bis 999.9. eingestellt werden. PID - Periodenzeitparameter (Standard = 1) Dieser Parameterwert kann von 1 bis 150 Sekunden eingestellt werden. Hinweis: Wird dieser Parameter mit 0 ausgewählt, werden PID-Parameter ( , , , ) nicht überwacht. Wird dieser Parameter mit 1 ausgewählt, wird dieser Parameter nicht überwacht. Autotune (Zyklustuning Begrenzen) Auswahlparameter (Standard = ) Gerät führt (Zyklustuning Begrenzen) den Vorgang nicht aus. Gerät führt den Vorgang aus. 0 p. 10
• V oder 0 p. 20
• mA Z Z 2 p. 10
• V 4 mA oder Z Z Temperatursensorskala-Auswahlparameter (Standard = 0) (1) (2) (2)(1) Analoger (Temperatur) Eingangsbereich wird mit diesem Parameter festgelegt. Temperatursensor-Skala Untergrenze-Parameter: (Standard = 0) o r o r Kann von -1999 bis ( -1) eingestellt werden. Bei diesem Wert wird der analoge Eingang; Wenn = 0, je nach Gerätetyp 0 V de 0 mA Wenn = 1, je nach Gerätetyp 2 V de 4 mA Z Z Z Z (1) (2) (1) (2) Temperatursensor-Skala Obergrenze-Parameter: (Standard= 100) - o r Kann von ( +1) bis 9999 eingestellt werden. Bei diesem Wert wird der analoge Eingang; Gemäß Gerätetyp10 V de 20 mA Z Z (1) (2) Hinweis: Parameter werden gezeigt, wenn der analoge Eingangstyp des Temperatursensors ausgewählt wird. p. 20

• Hinweis: , und Parameter werden angezeigt, wenn der analoge Eingangstyp (0/2 p. 10
• V oder 0/4 p. 20
• mA) des Temperatursensors ausgewählt wird. PID -Temperaturschutzparameter (Standard = ) Wenn der PID-Vorgang durchgeführt wird, wird der Heizungsausgang abgeschaltet, wenn der Temperaturwert den durch definierten Wert überschreitet. Wenn der Wert 0 oder 0,0 ist, erscheint beim Drücken der Taste zum Verringern des Wertes, und diese Funktion wird deaktiviert. Von 1 bis 10°C für NTC,PTC, PT-100 (0°C, 100°C) , Von 1 bis 18°F für NTC,PTC ,PT-100 (32°F, 212°F), Von 0,1 bis 10,0°C für NTC, PTC, PT-100 (0,0°C, 100.0°C), Von 0,1 bis 18,0°F für NTC, PTC, PT-100 (32.0°F, 212.0°F) , Von 1 bis 10°C für ProNem Mini PMI-P (-20°C, 80°C) , Von 1 bis 18°F für ProNem Mini PMI-P (-4°F, 176°F), Von 0,1 bis 10,0°C für ProNem Mini PMI-P (-20.0°C, 80.0°C), Von 0,1 bis 18,0°F für ProNem Mini PMI-P (-4,0°F, 176,0°F). 9Temperatur Hystereseparameter für Temperatur (Standard = 0,1°C) von 1 bis 10°C für NTC, PTC, PT-100 (0°C, 100°C); von 1 bis 18°F für NTC, PTC, PT-100 (32°F, 212°F); von 0,1 bis 10,0°C für NTC, PTC, PT-100 (0,0°C, 100,0°C); von 0,1 bis 18,0°F für NTC, PTC, PT-100 (32,0°F, 212,0°F); von 1 bis 10°C für ProNem Mini PMI-P (-20°C, 80°C); von 1 bis 18°F für ProNem Mini PMI-P (-4°F, 176°F); von 0,1 bis 10,0°C für ProNem Mini PMI-P (-20,0°C, 80,0°C); von 0,1 bis 18,0°F für ProNem Mini PMI-P (-4,0°F, 176,0°F). Im EIN/AUS- Regelalgorithmus wird versucht, den Temperaturwert auf dem Sollwert zu halten, indem das letzte Kontrollelement geöffnet oder geschlossen wird. EIN/AUS-Regelstrecke, Temperaturwert schwingt kontinuierlich. Die Schwingungsdauer des Temperaturwerts oder Amplitude um den Sollwert ändert sich je nach Regelstrecke. Zur Verringerung der Schwingungsdauer des Temperaturwerts wird um oder unter dem Sollwert ein Schwellenbereich gebildet und dieser Bereich wird Hysterese genannt. EIN Steuer-ausgangEinstellung thSt Zeit thSt AUS Zeit Temperatursensor-Offsetparameter (Standard = 0) Feuchtigkeitssensor-Skala Auswahlparameter (Standard = 0) Minimaler Temperatursollwert-Parameter (Standard = 10,0°C) Der Temperatursollwert kann nicht unter diesem Wert liegen. Dieser Parameterwert kann vom Minimalwert der Geräteskala bis zum maximalen Temperatursollwert-Parameter eingestellt werden. Maximaler Temperatursollwert-Parameter (Standard = 40,0°C) Temperatursollwert kann nicht über diesem Wert liegen. Dieser Parameterwert kann vom minimalen Temperatursollwert-Parameter bis zum maximalen Wert der Geräteskala eingestellt werden. von -10 bis 10°C, NTC, PTC, PT-100 (0°C, 100°C); von -18 bis 18°F, NTC,PTC, PT-100 (32°F, 212°F); von -10,0 bis 10,0°C, NTC, PTC, PT-100 (0,0°C, 100,0°C); von -18,0 bis18,0°F NTC, PTC, PT-100 (32,0°F, 212,0°F); von -10 bis 10°C, ProNem Mini PMI-P (-20°C, 80°C); von -18 bis 18°F, ProNem Mini PMI-P (-4°F, 176°F); von -10,0 bis 10,0°C, ProNem Mini PMI-P (-20,0°C, 80,0°C) von -18,0 bis18,0°F, ProNem Mini PMI-P (-4,0°F, 176,0°F). 0 p. 10
• V 0 mA Z oder p. 20

2..10V 4..20mA Z oder

(1) (2) (2) (1) Gilt für Gerätetyp 0/2...10 V Feuchtigkeitssensoreingang. Gilt für Gerätetyp 0/4...20 mA 0/4...20 mA Feuchtigkeitssensoreingang.

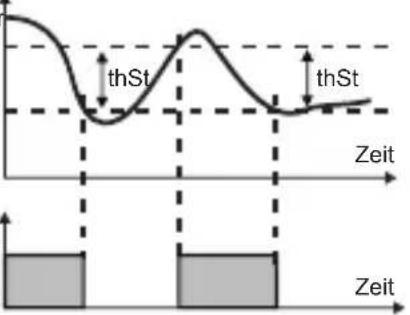

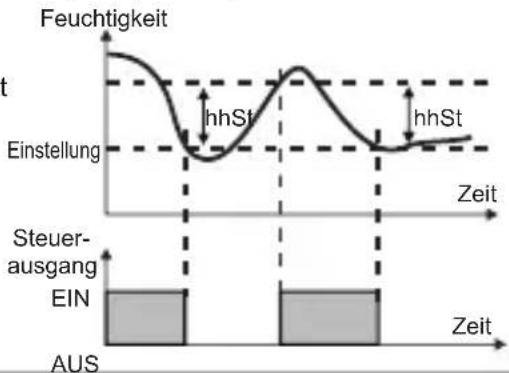

Analog-Eingangsbereich wird mit diesem Parameter festgelegt. Hinweis: Parameter ProNem Mini PMI-P-Typ Geräte werden nicht berücksichtigt. Hystereseparameter für Feuchtigkeit (Standard = 1) von 1 bis 10 für Feuchtigkeitssensor (0%RH, 100%RH) von 0,1 bis 10,0 für Feuchtigkeitssensor (0,0%RH, 100,0%RH) Im EIN/AUS-Regelalgorithmus wird versucht, den Feuchtigkeitswert auf dem Sollwert zu halten, indem das letzte Kontrollelement geöffnet oder geschlossen wird. EIN/AUS-Regelstrecke, Temperaturwert schwingt kontinuierlich. Die Schwingungsdauer des Temperaturwerts oder Amplitude um den Sollwert ändert sich je nach Regelstrecke. Zur Verringerung der Schwingungsdauer des Temperaturwerts wird um oder unter dem Sollwert ein Schwellenbereich gebildet und dieser Bereich EIN AUS FeuchtigkeitSteuer-ausgangEinstellung hhSt Zeit hhSt Zeit 10Maximaler Feuchtigkeitssollwert-Parameter (Standard = Maximalwert der Geräteskala) Feuchtigkeitssollwert kann nicht über diesem Wert liegen. Dieser Parameterwert kann vom minimalen Feuchtigkeitssollwert-Parameter zum maximalen Wert der Geräteskala eingestellt werden. Minimaler Feuchtigkeitssollwert-Parameter (Standard = Minimalwert der Geräteskala) Feuchtigkeitssollwert kann nicht unter diesem Wert liegen. Dieser Parameterwert kann vom Minimalwert der Geräteskala bis zum maximalen Feuchtigkeitssollwert-Parameter eingestellt werden. Temperatursensor-Offsetparameter (Standard = 0,0) Von -10 bis 10 für Feuchtigkeitssensor (0%RH, 100%RH) Von -10,0 bis 10,0 für Feuchtigkeitssensor (0,0%RH, 100,0%RH) Zeit des automatischen Bruthorde-Wenders (Standard = 00:00) Dieser Parameterwert kann von 00:00 bis 99:59 Minuten/Sekunden eingestellt werden. Wiederholungszyklus des automatischen Bruthorde-Wenders (Standard = 00:00) Dieser Parameterwert kann von 00:00 bis 24:00 Stunden/Minuten eingestellt werden. Parameter für die Verringerung der Luftfeuchtigkeit zur Steuerung bei geöffneter Tür ( Standard = ) Um zu erkennen, dass die Tür geöffnet wird, muss die Luftfeuchtigkeit in dem durch den Parameter definierten Umfang in der durch den Parameter definierten Zeit reduziert werden. Von -5 bis 20 für Feuchtesensor (0%RH, 100%RH) Von 5,0 bis 20,0 für Feuchtesensor (0,0%RH, 100,0%RH) Wenn die Taste zum Verringern des Wertes gedrückt wird, während der Parameterwert 5 oder 5,0 ist, wird iangezeigt und diese Funktion wird deaktiviert und die Parameter und werden nicht beachtet. Kontrollzeitparameter für die Verringerung der Luftfeuchtigkeit zur Steuerung bei geöffneter Tür (Standard = 20) Um zu erkennen, dass die Tür geöffnet wird, muss die Luftfeuchtigkeit in dem durch den Parameter definierten Umfang in der durch den Parameter definierten Zeit reduziert werden. Parameter für die Auszeit des Feuchtigkeitsausgangs zur Steuerung bei geöffneter Tür (Standard = 60 ) Wenn erkannt wird, dass die Tür geöffnet ist, wird der Feuchtigkeitsausgang für die durch den Parameter definierte Zeit ausgeschaltet. Dieser Parameter kann zwischen 10 Sekunden und 999 Sekunden liegen. It is valid, if the device type 0/2...10V It is valid, if the device type 0/4...20mA Z Humidity Sensor Input. Z Humidity Sensor Input . (1) (2)

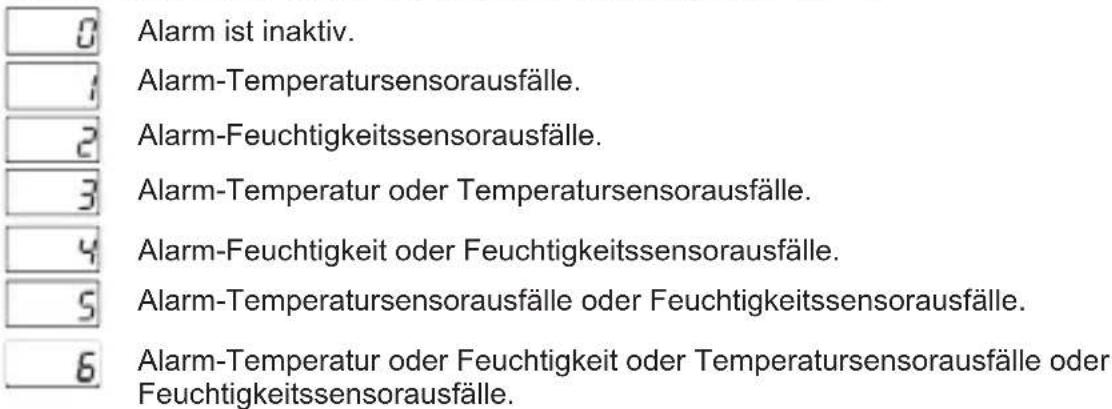

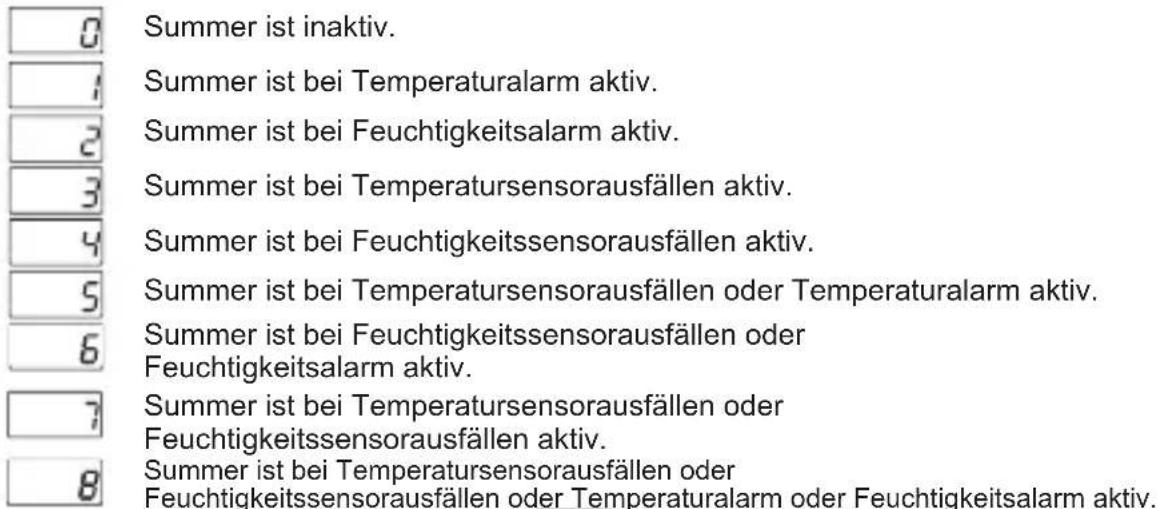

Auswahlparameter für Alarmausgangsfunktion (Standard = 0) Alarm ist inaktiv. Alarm-Temperatursensorausfälle. Alarm-Feuchtigkeitssensorausfälle. Alarm-Temperatur oder Temperatursensorausfälle. Alarm-Feuchtigkeit oder Feuchtigkeitssensorausfälle. Alarm-Temperatursensorausfälle oder Feuchtigkeitssensorausfälle. Alarm-Temperatur oder Feuchtigkeit oder Temperatursensorausfälle oder Feuchtigkeitssensorausfälle. Hinweis: Wenn Parameterwert 3 oder 6 ist, werden oder Parameter überwacht. Hinweis: Wenn Parameterwert 4 oder 6 ist, werden oder Parameter überwacht. 11Auswahlparameter für die Feuchtigkeitsalarmfunktion (Standard = 0) Temperaturalarm-Einstellparameter (Standard = 50,0°C) Dieser Parameterwert kann zwischen dem minimalen Temperaturalarm-Einstellparameter und maximalen Temperaturalarm-Einstellparameter programmiert werden. Auswahlparameter für Temperaturalarmfunktion (Standard = 1) Übersollwertalarm ausgewählt. Untersollwertalarm ausgewählt. Abweichungsbandalarm ausgewählt. Regelabweichungsalarm ausgewählt. Alarmeinstellung-Höchstparameter (Standard = Maximalwert der Geräteskala) Wenn der Temperaturalarm aktiv ist, kann dieser Parameterwert vom minimalen Temperaturalarm Sollwertparameter zum maximalen Wert der Geräteskala angepasst werden. Alarmeinstellung-Mindestparameter (Standard = Minimalwert der Geräteskala) Wenn der Temperaturalarm aktiv ist, kann dieser Parameterwert vom Minimalwert der Geräteskala bis zum maximalen Temperaturalarm-Parameterwert eingestellt werden. Temperaturalarm-Hystereseparameter (Standard = 0) Dieser Parameterwert kann von 0 bis %50 der Geräteskala eingestellt werden. Temperaturalarm-Verzögerungszeitparameter Standard Temperaturalarm- Verzögerungszeit kann mit diesem Parameter definiert werden. Kann von 0 bis 99 Minuten eingestellt werden. ( = 0) Parameter zur Temperaturalarmverzögerung nach dem Einschalten (Standard = 0) Beim ersten Einschalten des Geräts muss zur Aktivierung des Temperaturalarms diese Zeitverzögerung abgelaufen sein. Kann von 0 bis 99 Minuten eingestellt werden. Übersollwertalarm ausgewählt. Untersollwertalarm ausgewählt. Abweichungsbandalarm ausgewählt. Regelabweichungsalarm ausgewählt. Feuchtigkeitsalarm-Einstellparameter (Standard = 50) Dieser Parameterwert kann zwischen Min. Feuchtigkeitsalarm- Einstellparameter und Max. Feuchtigkeitsalarm- Einstellparameter programmiert werden. Parameter zur Feuchtigkeitsalarmverzögerung nach dem Einschalten (Standard = 0) Beim ersten Einschalten des Geräts muss zur Aktivierung des Feuchtigkeitsalarms diese Zeitverzögerung abgelaufen sein. Kann von 0 bis 99 Minuten eingestellt werden. Max. Feuchtigkeitsalarm-Einstellparameter (Standard = Maximalwert der Geräteskala) - wenn der Feuchtigkeitsalarm aktiv ist, kann dieser Parameterwert vom minimalen Feuchtigkeitsalarm-Einstellparameter bis zum Maximalwert der Geräteskala eingestellt werden. Feuchtigkeitsalarm-Verzögerungszeitparameter (Standard = 0) Feuchtigkeitsalarm-Verzögerungszeit kann mit diesem Parameter definiert werden. Kann von 0 bis 99 Minuten eingestellt werden. Min. Feuchtigkeitsalarm-Einstellparameter (Standard = Minimalwert der Geräteskala) - wenn der Feuchtigkeitsalarm aktiv ist, kann dieser Parameterwert vom Minimalwert der Geräteskala bis zum maximalen Feuchtigkeitsalarm-Einstellparameterwert eingestellt werden. Feuchtigkeitsalarm Hystereseparameter (Standard= 0) Dieser Parameterwert kann von 0 bis %50 der Geräteskala eingestellt werden. Parameter für Stop-Start und Start-Stop-Verzögerung bei Luftfeuchtigkeit (Standard = 2) Diese Zeit muss vergehen, bevor die Luftfeuchtigkeit nach dem Ausschalten wieder eingeschaltetoder nach dem Einschalten wieder ausgeschaltet wird. Sie kann von 0 bis 20 Minuten eingestelltwerden. 12Summerfunktion-Auswahlparameter (Standard = 0) Tastenschutzparameter (Standard = 0 ) Summer ist inaktiv. Summer ist bei Temperaturalarm aktiv. Summer ist bei Feuchtigkeitsalarm aktiv. Summer ist bei Temperatursensorausfällen aktiv. Summer ist bei Feuchtigkeitssensorausfällen aktiv. Summer ist bei Temperatursensorausfällen oder Temperaturalarm aktiv. Summer ist bei Feuchtigkeitssensorausfällen oder Feuchtigkeitsalarm aktiv. Summer ist bei Temperatursensorausfällen oder Feuchtigkeitssensorausfällen aktiv. Summer ist bei Temperatursensorausfällen oder Feuchtigkeitssensorausfällen oder Temperaturalarm oder Feuchtigkeitsalarm aktiv. Kein Schutz. Temperatursollwert kann nicht geändert werden. Feuchtigkeitssollwert kann nicht geändert werden. Manueller Motorstart ist nicht verfügbar. Feuchtigkeitssollwert und Temperatursollwert können nicht geändert werden. Feuchtigkeitssollwert kann nicht geändert werden und manueller Motorstart ist nicht verfügbar. Temperatursollwert kann nicht geändert werden und manueller Motorstart ist nicht verfügbar. Temperatursollwert und Luftfeuchtigkeitssollwert kann nicht geändert werden. Manueller Motorstart ist auch nicht verfügbar. Summer-Einschaltdauer (Standard Wenn Summerfunktion-Auswahlparameterwert = 0, wird dieser Parameter nicht berücksichtigt. Summer-Einschaltdauer kann mit diesem Parameter definiert werden. Kann von 1 bis 99 Minuten eingestellt werden. Wenn dieser Parameter 1 ist, wird beim Betätigen der Abwärtstaste angezeigt. In diesem Zustand ist der Summer aktiv, bis die Summer- Stummschalttaste gedrückt wird.

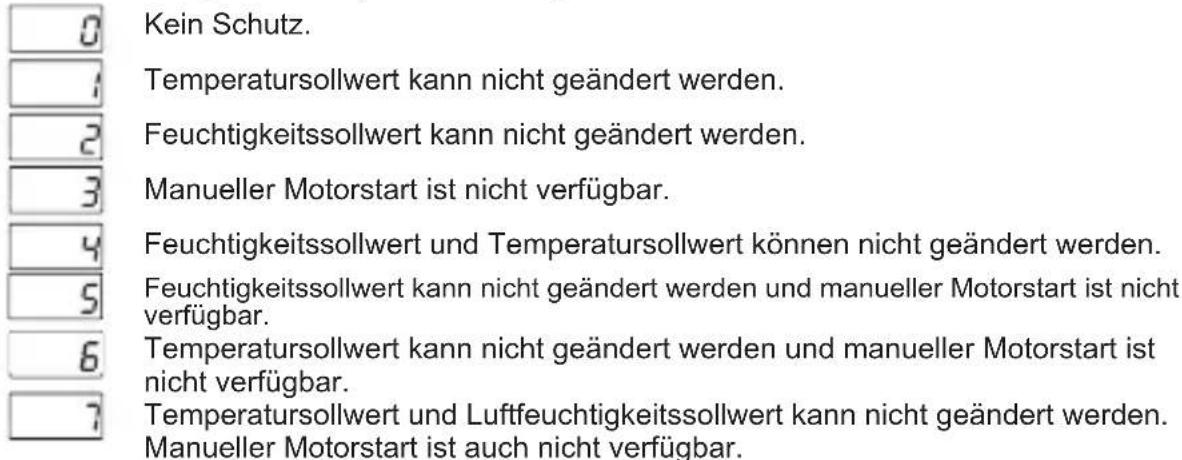

Zugangspasswort für den Programmiermodus (Standard Es wird zum Aufrufen des Programmiermodus verwendet. Es kann von 0 bis 9999 eingestellt werden. Bei Einstellung 0 ist kein Passwort für den Zugriff auf die Parameter erforderlich. Wenn im Passwort-Dialog nicht „12“ eingestellt ist und der Benutzer „12“ im Passwort-Dialog eingibt, kann man auf die Parameter und z ugreifen und sie ändern. = 0)

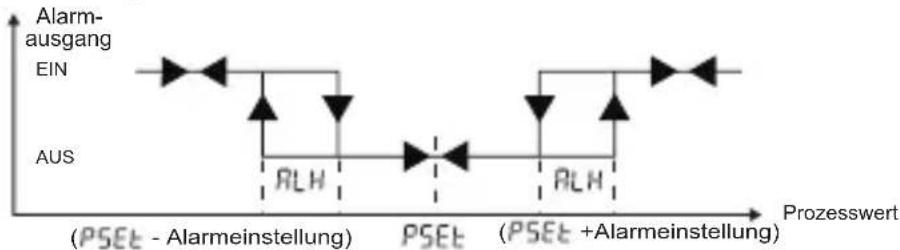

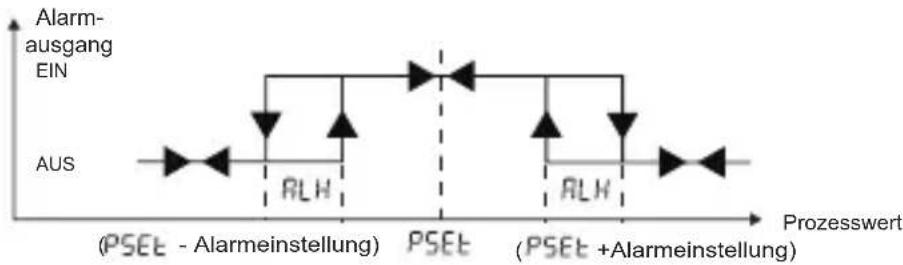

135.2 Grafiken zum Alarmausgang des ESM-3722

Übersollwertalarm EIN AUS Alarm-ausgangProzesswertÜbersollwertalarm EIN AUS Alarm-ausgangProzesswertAbweichungsbandalarm EIN AUS Alarm- ausgang ( - Alarmeinstellung) = Prozesssollwert (Temperatur oder Feuchtigkeit)Regelabweichungsalarm EIN AUS Alarm- ausgang Prozesswert Alarmeinstellung Alarmeinstellung ( +Alarmeinstellung) ( - Alarmeinstellung) ( +Alarmeinstellung) Prozesswert

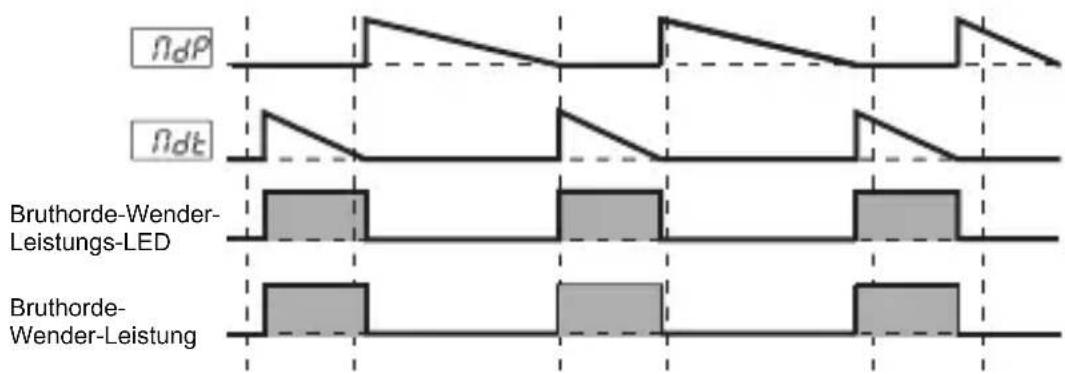

5.3 Betriebsgrafik zum Bruthorde-Wender des ESM-3722

Bruthorde-Wender- Leistungs-LED Bruthorde- Wender-Leistung

1- Blinkender Bildschirm, Temperatursensorausfall. Sensoranschluss ist falsch oder es gibt keinen

Sensoranschluss. Während der Anzeige dieser Meldung, bei Summerfunktionsauswahl 3, 5, 7 oder 8, ertönt der interne Summer.

5.4 Fehlermeldungen im ESM 3722 Brutregler

Sensoranschluss. Während der Anzeige dieser Meldung, bei Summerfunktionsauswahl 4, 6, 7 oder 8, ertönt der interne Summer. - Blinkender Bildschirm, Feuchtigkeitssensorausfall. Sensoranschluss ist falsch oder es gibt keinen 3-Im Hauptbetriebsbildschirm weist das Blinken der oberen Anzeige darauf hin, dass der Temperaturalarm endet und der Alarmausgang aktiv ist. Bei Summerfunktionsauswahl 1, 5 oder 8, ertönt der interne Summer. 4-Im Hauptbetriebsbildschirm weist das Blinken der unteren Anzeige darauf hin, dass der Feuchtigkeitsalarm endet und der Alarmausgang aktiv ist. Bei Summerfunktionsauswahl 2, 6 oder 8, ertönt der interne Summer. 5-Temperaturfehler bei der Selbstoptimierung. Erscheint auf dem Hauptbildschirm. Dieser Fehler tritt auf, wenn die vom Sensor abgelesene Temperatur näher am Prozess-Sollwert als 5% der Skala liegt (5 °C für den ProNem Mini PMI-P Sensor). Die Selbstoptimierung ist nicht erlaubt. 14Wenn die EINSTELL-Taste für 3 Sekunden gedrückt wird, beginnt die „P“ LED zu blinken. Wenn das Passwort zum Aufrufen des Programmiermodus ungleich 0 ist, erscheint der Bildschirm zum Aufrufen des Programmiermodus . Hauptbetriebsbildschirm Programmierbildschirm Wert mit Aufwärts- und Abwärtstaste ändern. EINSTELL-Taste drücken, um auf den Parameterwert zuzugreifen. Aufwärtstaste für den Zugriff auf den nächsten Parameter drücken, Abwärtstaste für den Zugriff auf den vorherigen Parameter drücken. EINSTELL-Taste zur Speicherung des Parameters drücken. Wenn im Programmiermodus für 20 Sekunden kein Vorgang durchgeführt wird, schaltet das Gerät automatisch zum Hauptbildschirm zurück. Programmiermodus- Aufrufbildschirm EINSTELL-Taste drücken, um auf den Passwort- Eingabebildschirm zuzugreifen. Passwort-Eingabebildschirm Programmiermodus-Zugangspasswort mit Aufwärts- und Abwärtstasten eingeben. Hinweis 2: Wenn das Zugangspasswort für den Programmiermodus 0 ist, sind nur drei Parameter zugänglich und die Parameterwerte können geändert werden. EINSTELL-/OK-Taste zur Eingabe des Passworts drücken. Hinweis 1: Wenn das Zugangspasswort für den Programmiermodus 0 ist, wird der Temperatureinheitsbildschirm anstelle des Programmierbildschirms angezeigt. Wenn im Programmiermodus für 20 Sekunden kein Vorgang durchgeführt wird, schaltet das Gerät automatisch zum Hauptbildschirm zurück.

Aufwärtstaste für den Zugriff auf den nächsten Parameter

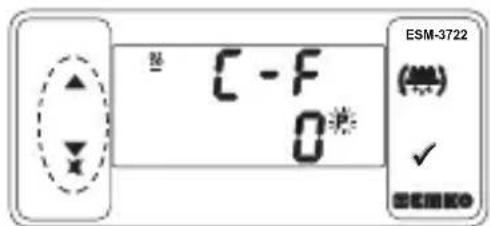

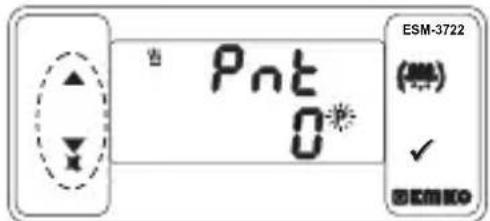

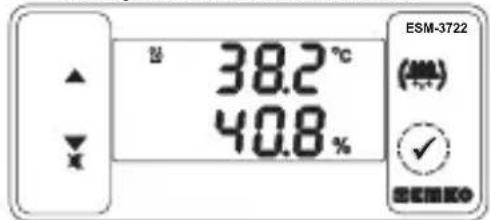

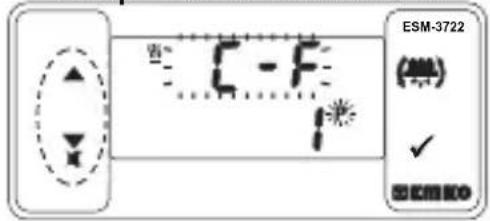

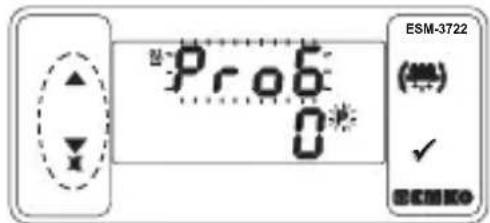

5.5 Aufrufen des Programmiermodus, Ändern und Speichern von Parametern

Passwort-Eingabebildschirm Parameterwert Temperatureinheitsauswahl Parameterwert Temperatureinheitsauswahl ESM-3722 ESM-3722 ESM-3722 ESM-3722 ESM-3722 ESM-3722 ESM-3722 ESM-3722

153 sec. Während der Tastenschutz-Parameterwert im Hauptbetriebsbildschirm 0, 1, 2 oder 4 ist, und die Motortaste gedrückt wird, wird der manuelle Motorstart aktiviert. Bei Freigabe der Taste wird der Motorstart passiv und der Motor stoppt.

6. Manueller Start der Eierablage Drehbetrieb mit der Motortaste

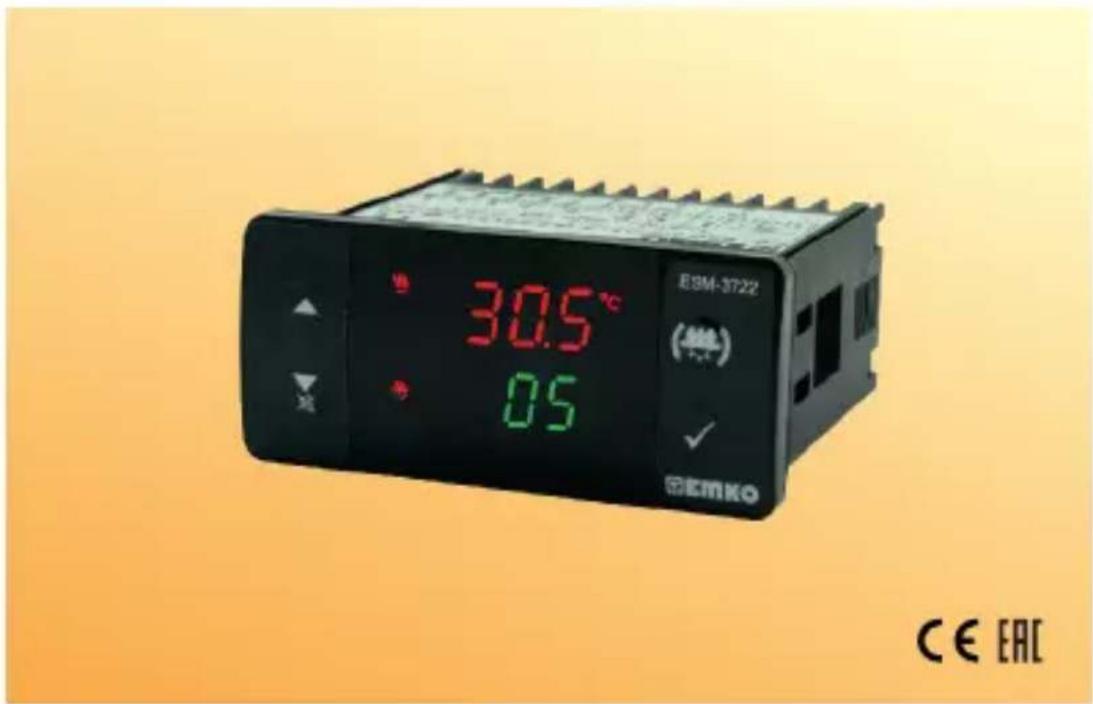

Gerätetyp : Brutregler Gehäuse und Montage : 76mm x 34,5mm x 71mm Kunststoffgehäuse für Tafeleinbau. Tafelausschnitt 71x29mm. Schutzklasse : Ip65 frontseitig, Ip20 rückseitig. Gewicht : Ca. 0,20 Kg. Umgebungsbedingte Leistungsfähigkeit: Standard, in Innenräumen unterhalb einer Meereshöhe von 2000 Metern bei nicht-kondensierender Luftfeuchtigkeit.

Lagerungs-/Betriebstemperatur : -30 C bis +80 C / -20 C bis +70 C Luftfeuchtigkeit bei Lagerung/Betrieb: 90 % max. (nicht kondensierend) Installation : Festeinbau Überspannungskategorie : II. Verschmutzungsgrad : II, Büro oder Arbeitsplatz, nicht leitfähige Verschmutzung Betriebsbedingungen : Dauerbetrieb Versorgungsspannung und Stromversorgung : : 115 : 24 : 24 : 10 -30 Temperatursensoreingang : NTC, PTC, PT-100,0/2..10 VZ, 0/4..20 mAZ oder ProNem Mini PMI-P 230 V ( %15) 50/60 Hz - 1,5 VA V ( %15) 50/60 Hz - 1,5 VA V ( %15) 50/60 Hz - 1,5 VA V ( %15) 50/60 Hz - 1,5 VA VZ 1,5 W V ± V ± V ± W ±

7. Self-Tune-Methode

Starten der Selbstoptimierung (Sprungantwort-Tuning) durch den Benutzer:Die Self-Tune-Methode wird zur Bestimmung der vom Gerät verwendeten PID-Parameter verwendet.Wenn der Self-Tune-Vorgang problemlos abgeschlossen ist, speichert das Gerät die neuen PID-Koeffizienten im Arbeitsspeicher und läuft weiter. Parameter wird automatisch eingestellt. HINWEIS: Der vom Sensor erfasste Temperaturwert muss kleiner als 5% des Prozesssollwerts sein, um den Self-Tune-Vorgang zu starten (5 °C für den ProNem Mini PMI-P Sensor).Abbruch des Self-Tune-Vorgangs (Sprungantwort-Tuning):

1 - Wenn der Sensor bricht;

2 - Wenn der Autotune-Vorgang nicht in 8 Stunden abgeschlossen werden kann;

3 - Wenn der Benutzer den Parameter einstellt;

4- Während der Selbstoptimierung, wenn der Benutzer die Temperatursteuerung von pid auf ein/aus ändert;

5 - Wenn der Prozesssollwert während der Selbstoptimierung geändert wird;

Die Selbstoptimierung wird abgebrochen. "Tune" wird nicht angezeigt. Ohne Änderungen an den PID-Parametern läuft das Gerät dann mit den vorherigen PID-Parametern weiter.• Temperatursteuerung ein/aus oder PID-Parametereinstellen

• Auswahlparameter für die Selbstoptimierung einstellen ( = )

( =1) "Tune" und Temperatur werden abwechselnd im Hauptbetriebsbildschirm angezeigt. Auf diese Weise wird der Self-Tune-Vorgang gestartet. 16Alle Bestellinformationen des ESM-3722 Brutreglers sind auf der obigen Tabelle angegeben. Der Benutzer kann die geeignete Gerätekonfiguration anhand der Informationen und Codes aus der Tabelle zusammenstellen und sie in Bestellnummern konvertieren. Zuerst muss man die Versorgungsspannung bestimmen, und anschließend die anderen. Bitte füllen Sie die Felder für die Bestellnummern gemäß Ihren Bedürfnissen aus. Bitte kontaktieren Sie uns, falls Ihre Bedürfnisse vom

10. Andere Informationen

Hinweis-1: Wenn Eingangstyp PTC oder NTC ausgewählt wird (B = 2, 3), wird der Temperatursensor mit dem Gerät geliefert. Aus diesem Grund muss bei Auswahl des Eingangstyps PTC der Sensortyp (V = 0,1 oder 2) oder bei Auswahl des Eingangstyps NTC der Sensortyp (V = 0,3 oder 4) in den Bestellinformationen angegeben werden.

NTC-Eingangstyp : NTC (10 kW @ 25 °C ) PTC-Eingangstyp : PTC (1000 W @ 25 °C) Temperaturwiderstandseingangstyp : PT-100 IEC751 (ITS90 ) Feuchtigkeitseingangstyp : 0/2..10 VZ, 0/4..20 mAZ oder ProNem Mini PMI-P Genauigkeit : ± 1 % vom Endwert Sensorbruchschutz : Gehoben Steuerungsform : PID oder ON / OFF (EIN/AUS) Relaisausgang : 5 A @ 250 V V bei ohmscher Last (Wärmeleistung) : 3 A @ 250 V V bei ohmscher Last (Befeuchtung, Alarm und Bruthorde-Wender-Ausgang) Optionaler SSR-Treiberausgang : Maximum 30 mA, Maximum 15 V Temperaturanzeige : 8 mm Rot 4-stellige LED-Anzeige Feuchtigkeitsanzeige : 8 mm Grün 4-stellige LED-Anzeige LED-Anzeigen : P (Grün), %(Grün), C (Rot), F (Rot), Alarm (Rot), Befeuchterleistung (Rot), Bruthorde-Wenderleistung (Rot), Wärmeleistung (Rot) Interner Summer : ³ 83 dB Zulassungen : , B C D E FG HI /

VersorgungsspannungA Temperatursensoreingang

Feuchtigkeitssensoreingang

Skala (%) ProNem Mini PMI-P 0/2..10 Vdc Spannungseingang

Relaisausgang (3 A @ 250 V V, bei ohmscher Last,1 NO) Befeuchterleistung

Relaisausgang (5 A @ 250 V V, bei ohmscher Last 1NC, 1 NO) Wärmeleistung

Relaisausgang (3 A @ 250 V V, bei ohmscher Last,1 NO) Bruthorde-Wenderleistung

Relaisausgang (3 A @ 250 V V, bei ohmscher Last,1 NO) Alarmausgang

Im ESM-3722 enthaltener Temperatursensor

NTC-M5L20.K1.5 (NTC Sensor, geformter Thermoplast mit 1,5 m Kabel für Kühlungsanwendungen)

NTC-M6L50.K1.5 (NTC Sensor Edelstahlgehäuse mit 1,5 m Kabel für Kühlungsanwendungen)

PTC-M6L40.K1.5 (PTC Luftsonde mit 1,5 m Silikonkabel)

PTCS-M6L30.K1.5.1/8” (PTC Flüssigkeitssonde mit 1,5 m Silikonkabel)

BenutzerdefiniertBenutzerdefiniert ProNem Mini PMI-P.PT

(Pt100 Temperatur- und Feuchtesensor mit 2,5 m Kabel)
