Produkttyp	Thermostat / Zeitschaltuhr und programmierbarer Zähler
Marke	Emko
Modell	ESM-7750
Abmessungen (B x H x T)	72 x 72 x 87.5 mm
Ausschnitt	69 x 69 mm
Gewicht	250 g
Stromversorgung	100-240 V~ 50/60 Hz (-15% ; +10%) - 6 VA oder 24 V~/= (-15% ; +10%) - 6 VA/W
Anzeige	Rote LED 6-stellig (PV) 10.8 mm, grüne LED 6-stellig (SV) 8 mm
Eingänge	2 Zähleingänge (Ch-A, Ch-B), 1 Rücksetzeingang, 1 Pauseneingang, NPN/PNP-Auswahl über DIP-Schalter
Ausgänge	2 Steckplätze für Ausgangsmodule (Relais 3A@250~, SSR max 26 mA/22 V=, Transistor max 40 mA/18 V=)
Kommunikation	RS-232 (Standard) oder RS-485 (Option) mit Modbus ASCII/RTU-Protokoll
Hauptfunktionen	Zähler/Summenzähler, Loszähler, Zeitschaltuhr, Frequenzmesser/Tachometer, Stoppuhr, Betrieb mit 2 Sollwerten, Zählung INC/DEC/UP/DOWN/Phasenverschiebung, Multiplikationsfaktor, Hoch-/Tief-/Bandalarme
Schutz und Sicherheit	IP65 Frontseite, IP20 Rückseite; Schalttafeleinbau Typ 1; Überspannungskategorie II, Verschmutzungsgrad II; Passwortschutz und Tastensperre
Betriebsbedingungen	Temperatur 0…50°C, Luftfeuchtigkeit 0…90% rF ohne Kondensation
Reinigung und Wartung	Reinigen Sie das Gehäuse mit einem mit Ethylalkohol oder Wasser getränkten Tuch; keine Kohlenwasserstofflösungsmittel verwenden; Reparaturen nur durch qualifiziertes Personal
Garantie	2 Jahre auf Material- und Herstellungsfehler
Herstellerinformationen	Emko Elektronik Sanayi ve Ticaret A.Ş., Telefon [phone], www.emkoelektronik.com.tr

Häufig gestellte Fragen - ESM-7750 Emko

Wie installiere ich den ESM-7750 an einer Schalttafel?

Schneiden Sie die Schalttafel auf die Maße 69x69 mm aus, führen Sie das Gerät von vorne ein, und befestigen Sie es mit den beiden mitgelieferten Montageklammern, indem Sie die Schrauben bis zum vollständigen Stillstand anziehen. Stellen Sie sicher, dass die Dichtung richtig positioniert ist.

Welche Sensortypen können an die Eingänge angeschlossen werden?

Sie können Schalter, Näherungssensoren (induktiv, kapazitiv) oder Inkrementalgeber anschließen. Der Eingangstyp (NPN oder PNP) wird über einen DIP-Schalter unter der oberen Abdeckung ausgewählt.

Wie stelle ich die Zählfunktion ein?

Verwenden Sie den DIP-Schalter, um die Funktion auszuwählen: Zähler/Summenzähler, Loszähler, Zeitschaltuhr, Frequenzmesser/Tachometer oder Stoppuhr. Konfigurieren Sie dann den Parameter Pro-01 im Programmiermenü, um den Zähltyp (INC, DEC, Phasenverschiebung usw.) festzulegen.

Was tun, wenn die Anzeige blinkt und die Zählung stoppt?

Dies zeigt an, dass der Zählwert den Maximalwert überschritten hat (Blinken mit Stopp) oder unter dem Minimum liegt (Blinken ohne Zählung). Drücken Sie die RESET-Taste, um die Warnung zu löschen und den Wert zurückzusetzen.

Wie schütze ich die Einstellungen mit einem Passwort?

Geben Sie im Parameter Pro-PS ein 6-stelliges Passwort ein (000000 bis 005595). Wenn das Passwort nicht 0 ist, wird es für den Zugriff auf das Programmiermenü abgefragt. Sie können auch Pro-28 verwenden, um die Tasten für Rücksetzung und Sollwertänderung zu schützen.

Welche Versorgungsspannung wird empfohlen?

Das Gerät arbeitet mit 100-240 V~ 50/60 Hz (6 VA) oder 24 V~/= (6 VA/W). Überprüfen Sie das Typenschild für die gelieferte Version. Verwenden Sie eine externe Sicherung 1 A~T für 100-240 V~ oder 1 A—T für 24 V=.

Wie reinige ich das Gehäuse, ohne es zu beschädigen?

Verwenden Sie ein weiches, leicht mit Ethylalkohol oder Wasser getränktes Tuch. Niemals Lösungsmittel wie Benzin oder Trichlorethylen verwenden, da diese die mechanische Zuverlässigkeit des Kunststoffs beeinträchtigen.

Kann ich das Gerät selbst reparieren?

Nein, Reparaturen dürfen nur durch geschultes und spezialisiertes Personal durchgeführt werden. Jeglicher nicht autorisierte Ausbau, Umbau oder Reparaturversuch führt zum Garantieverlust und birgt Risiken von Stromschlag oder Brand.

Wie konfiguriere ich einen Hochschwellen-Alarm?

Stellen Sie Pro-09 auf 2 (Alarmausgang) und Pro-11 auf den Wert für den Hochalarm (000002). Definieren Sie den Sollwert Set1 und die Hysterese Pro-12. Der Ausgang wird aktiviert, wenn der Wert Set1 überschreitet, und deaktiviert, wenn er unter Set1 - Hys1 fällt.

Wie lang ist die Garantiezeit des ESM-7750?

Emko Elektronik garantiert das Gerät für einen Zeitraum von zwei Jahren ab Lieferdatum gegen Material- und Herstellungsfehler, vorausgesetzt, die im Handbuch beschriebenen Installations- und Betriebsbedingungen werden eingehalten.

BEDIENUNGSANLEITUNG ESM-7750 Emko

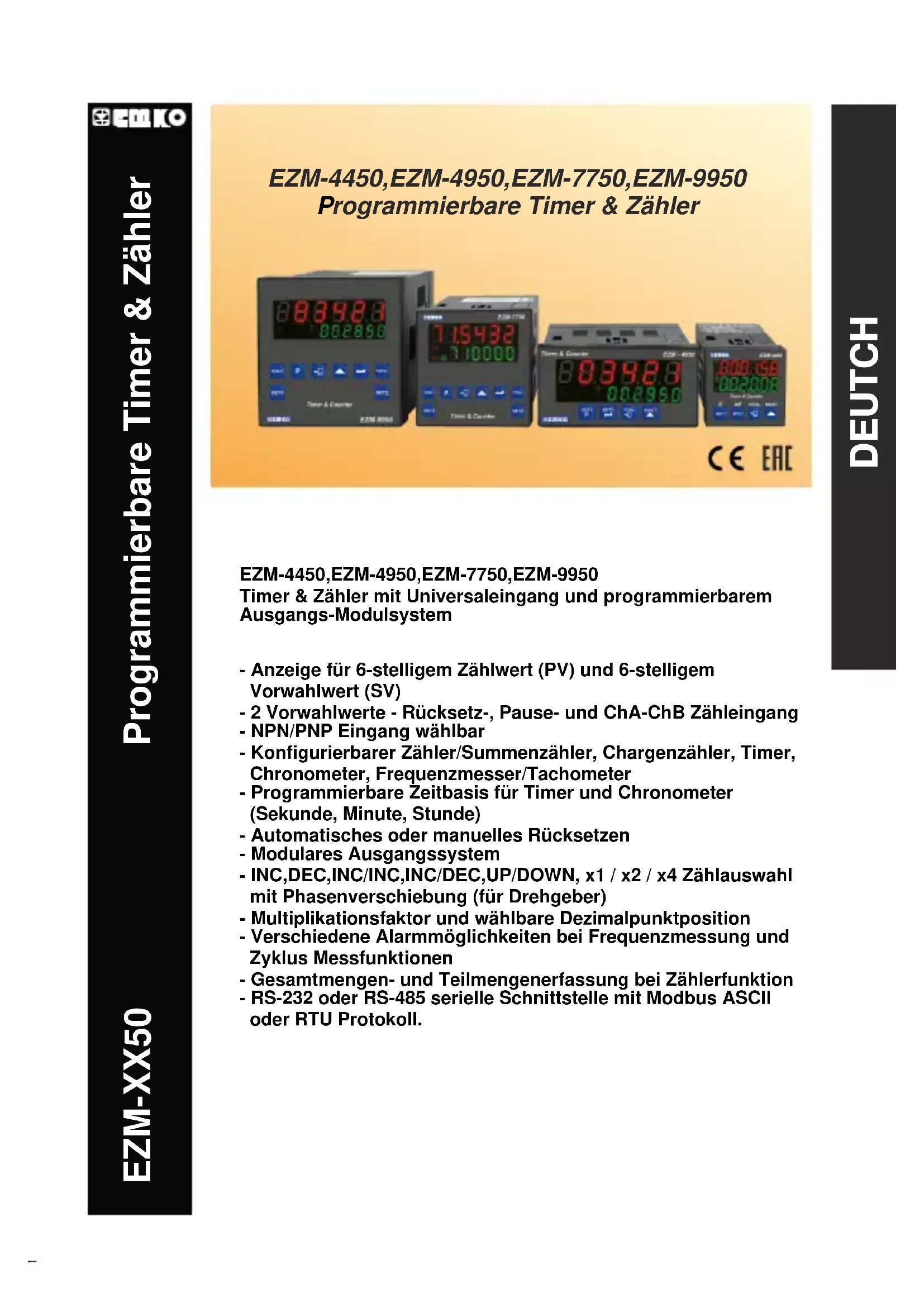

Programmierbare Timer & Zähler

80392.8 80289.6 XEMBO X250 8250 715432 710000 Driver & Counter XEMBO X250 8250 80392.8 80289.6 XEMBO X250 8250 80392.8 80289.6

CE ERC

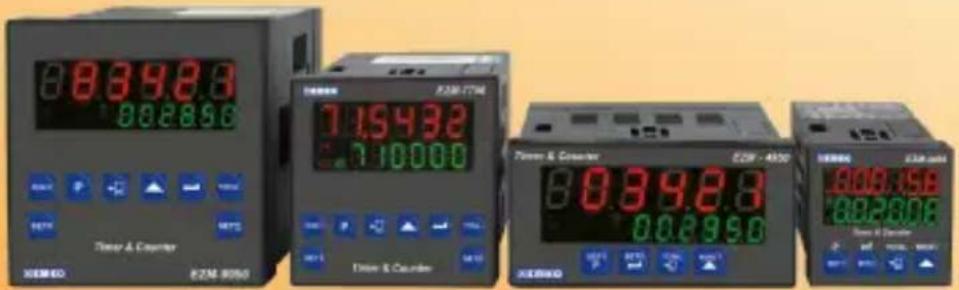

EZM-4450, EZM-4950, EZM-7750, EZM-9950

Timer & Zähler mit Universaleingang und programmierbarem Ausgangs-Modulsystem

• Anzeige für 6-stelligem Zählwert (PV) und 6-stelligem Vorwahlwert (SV)
• 2 Vorwahlwerte - Rücksetz-, Pause- und ChA-ChB Zähleingang
• NPN/PNP Eingang wählbar
• Konfigurierbarer Zähler/Summenzähler, Chargenzähler, Timer, Chronometer, Frequenzmesser/Tachometer
• Programmierbare Zeitbasis für Timer und Chronometer (Sekunde, Minute, Stunde)
• Automatisches oder manuelles Rücksetzen
• Modulares Ausgangssystem
• INC,DEC,INC/INC,INC/DEC,UP/DOWN, x1 / x2 / x4 Zählauswahl mit Phasenverschiebung (für Drehgeber)
• Multiplikationsfaktor und wählbare Dezimalpunktposition

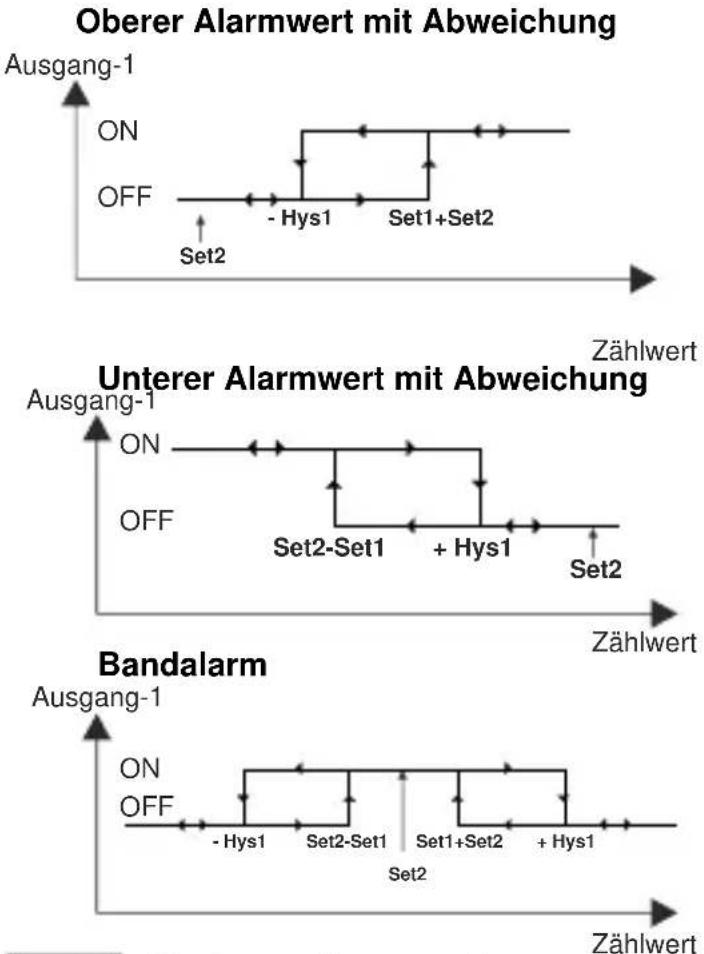

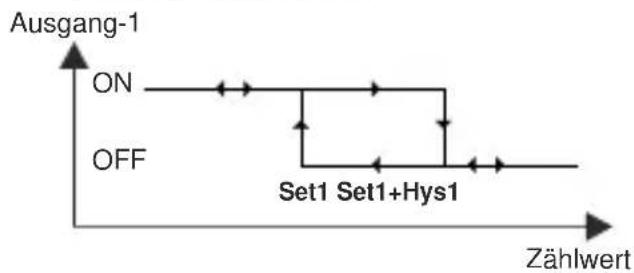

• Verschiedene Alarmmöglichkeiten bei Frequenzmessung und Zyklus Messfunktionen
• Gesamtmengen- und Teilmengenerfassung bei Zählerfunktion
• RS-232 oder RS-485 serielle Schnittstelle mit Modbus ASCII oder RTU Protokoll.

SPEZIFIKATION:

EINGÄNGE:

Zähleingänge (Ch-A, Ch-B): Schalter, Näherungsschalter, Kapazitivsensor oder Drehgeber

Rücksetzeingang: Schalter, Näherungsschalter, Kapazitivsensor oder Drehgeber

Pauseeingang: Schalter, Näherungsschalter, Kapazitivsensor oder Drehgeber

Sensortyp: NPN oder PNP

Rücksetzfunktion: automatisch oder manuell

Zähleingänge und maximale Frequenzen:

INC,DEC,INC/INC,INC/DEC,UP/DOWN x1 / x2 / x4: Phasen-verschiebung (Drehgeber)

AUSGÄNGE

Ausgabemodule: 2 Ausgänge wahlweise Relais, SSR oder Transistor

- Relais 3 A @ 250 V\~

- SSR max. 20mA @ 18 V=

- Transistor max. 40mA @18 V—

VERSORGUNG

Versorgungsspannung :

100-240 V\~50/60 Hz (-15%;+10%) 6VA

24 V\~ 50/60 Hz (-15% ; +10%) 6VA

24 V=(-15%;+10%) 6W

(Bei Bestellung angeben)

ANZEIGE

Anzeige für den aktuellen Wert:

EZM-4450: 8 mm rote 6-stellige LED-Anzeige

EZM-4950: 13.2 mm rote 6-stellige LED-Anzeige

EZM-7750: 10.8 mm rote 6-stellige LED-Anzeige

EZM-9950: 13.2 mm rote 6-stellige LED-Anzeige

Anzeige für Set-Wert:

EZM-4450: 8 mm grüne 6-stellige LED-Anzeige

EZM-4950: 8 mm grüne 6-stellige LED-Anzeige

EZM-7750: 8 mm grüne 6-stellige LED-Anzeige

EZM-9950: 8 mm grüne 6-stellige LED-Anzeige

LED-Anzeigen : Vorwahlwert 1/2; Ausgang 1/2

Betriebstemperatur: 0...50°C

Feuchtigkeit: 0-90%RH (ohne Kondensation)

Schutzklasse: Frontseite IP65, Rückseite IP20

Gewicht:

EZM-4450: 210 g

EZM-4950: 210 g

EZM-7750: 250 g

EZM-9950: 340 g

Abmessungen:

EZM-4450: (48 x 48 mm, Tiefe: 116 mm)

EZM-4950: (96 x 48 mm, Tiefe: 86.5 mm)

EZM-7750: (72 x 48 mm, Tiefe: 87.5 mm)

EZM-9950: (96 x 48 mm, Tiefe: 87.5 mm)

Schalttafelausschnitte:

EZM-4450: (46 x 46 mm)

EZM-4950: (92 x 46 mm)

EZM-7750: (69 x69 mm)

EZM-9950: (92 x 92mm)

DIP-Schaler Funktionswahl

Funktionswahl des Gerätes

	Zähler / Gesamtzähler
	Chargen-Zähler
	Timer
	Frequenzmesser / Tachometer
	Chronometer

Eingangswahl

OFF ON4	NPN
OFF ON4	PNP

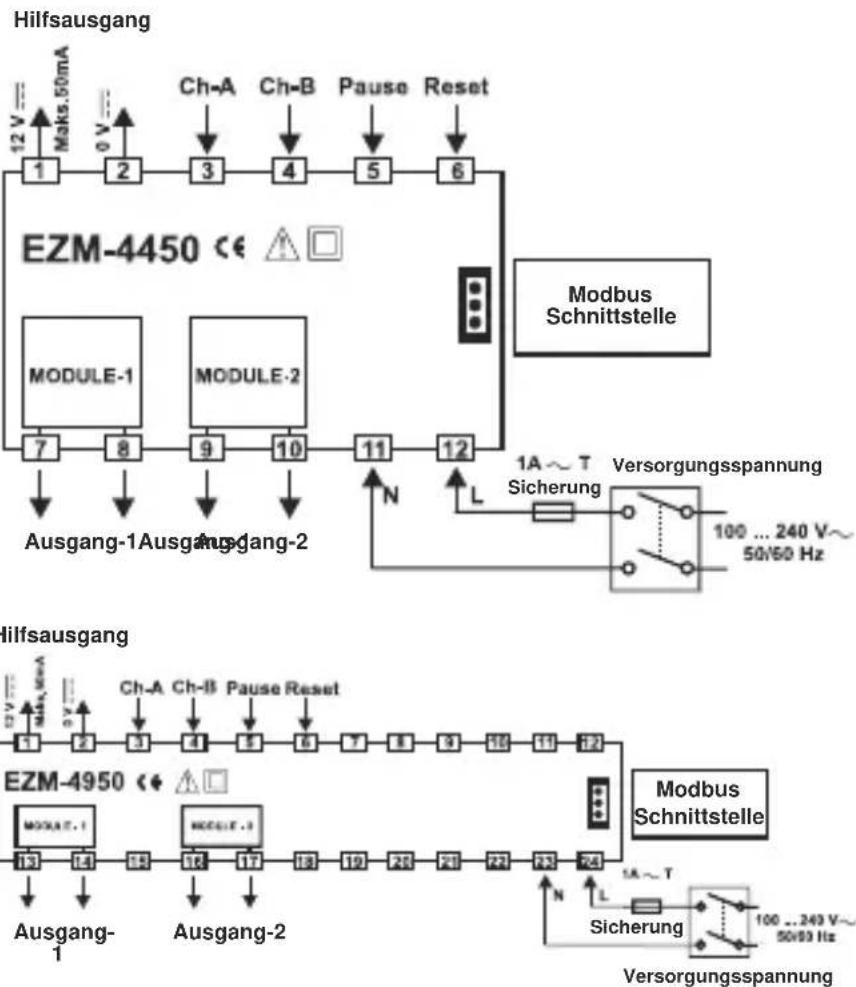

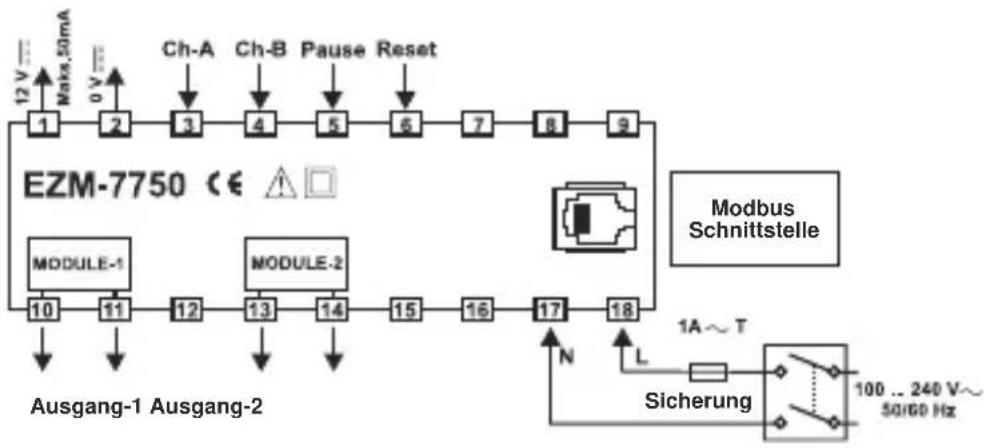

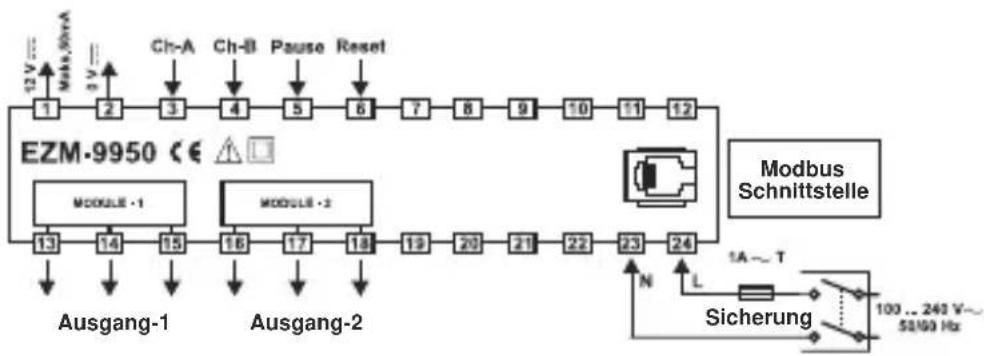

Elektrische Anschlüsse
Hilfsausgang

Hilfsausgang


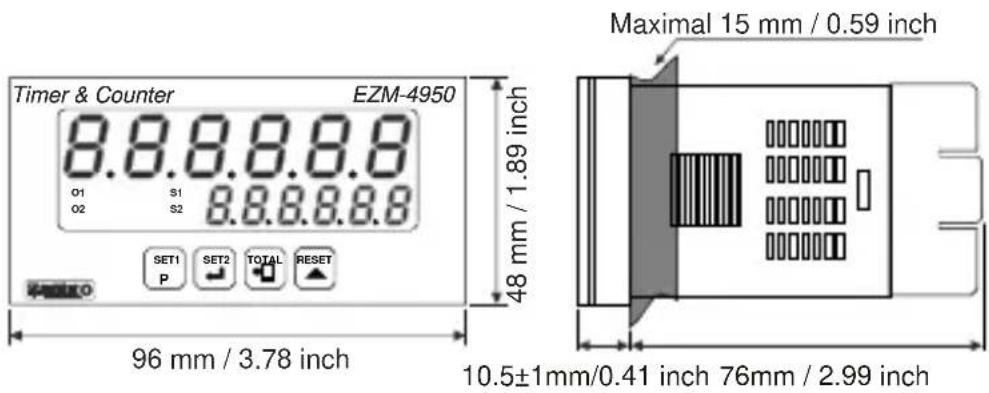

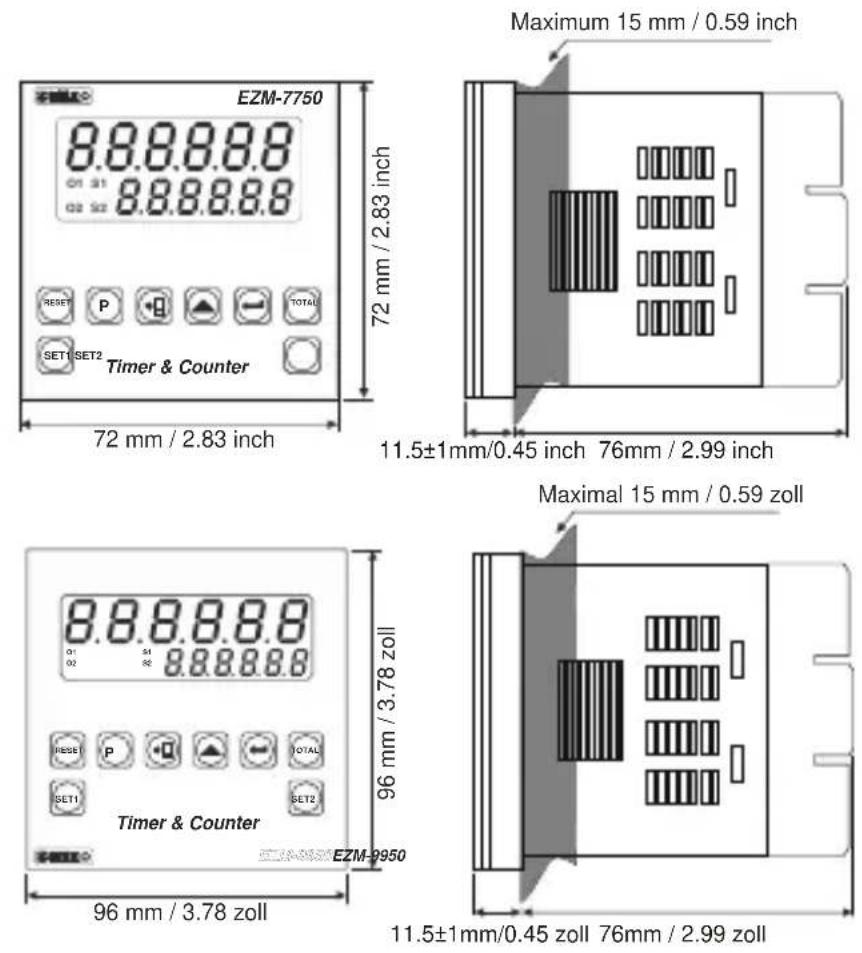

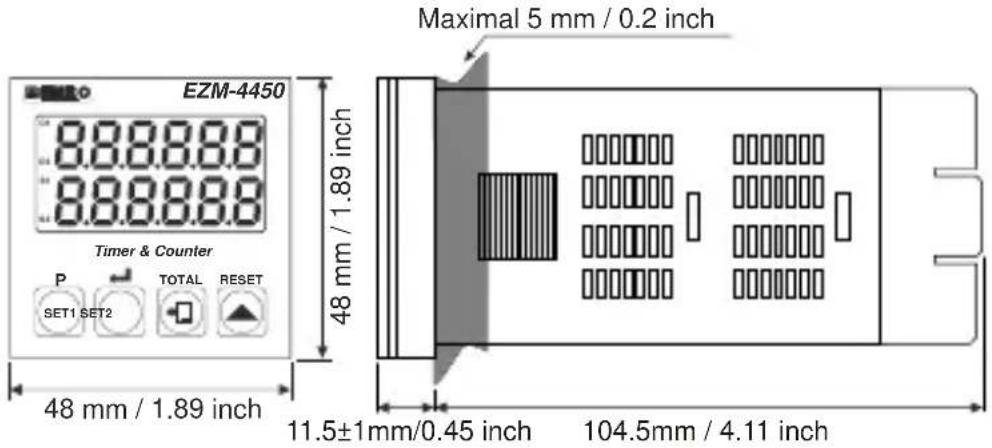

ABMESSUNGEN

EZM-4450 88.88.88 88.88.88 Timer & Counter P SET1 SET2 TOTAL RESET 48 mm / 1.89 inch Maximal 5 mm / 0.2 inch 48 mm / 1.89 inch 11.5±1mm/0.45 inch 104.5mm / 4.11 inch

Timer & Counter EZM-4950 8.8.8.8.8 O1 S1 O2 S2 8.8.8.8.8 SET1 SET2 TOTAL RESET P 48 mm / 1.89 inch 96 mm / 3.78 inch Maximal 15 mm / 0.59 inch 10.5±1mm/0.41 inch 76mm / 2.99 inch

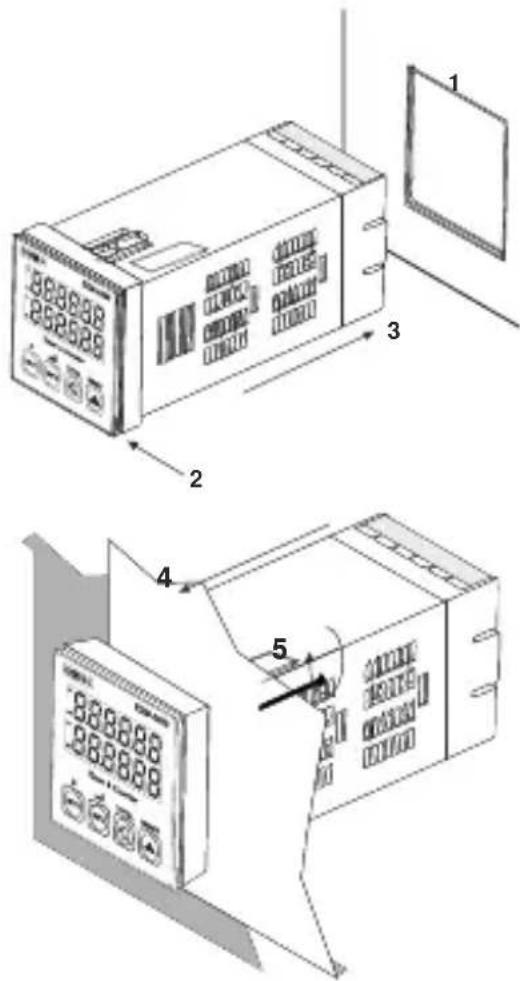

SCHALTTAFELMONTAGE

1- Schalttafel entsprech-end den Einbaumaßen vorbereiten.
2- Sicherstellen, dass die Dichtung auf der Vorder-seite der Schalttafel angelegt ist.
3 - Das Gerät in den Schalttafelausschnitt ein-setzen. Befestigungsteile vorher entfernen.

4- Das Gerät so einsetzen, dass dieses mit der Schalttafel dicht abschließt.

5- Die Befestigungsteile von der Rückseite an-bringen. Die Befestigungs-teile Richtung Schalttafel schieben und fixieren.

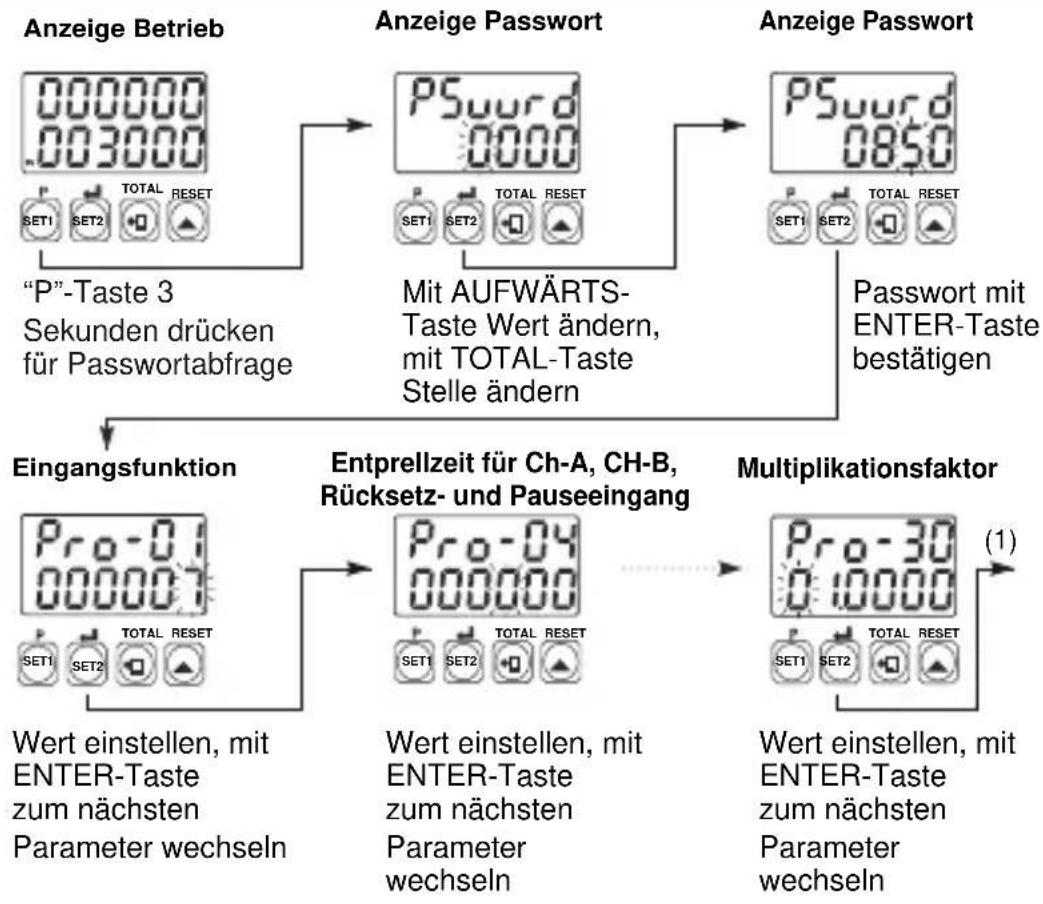

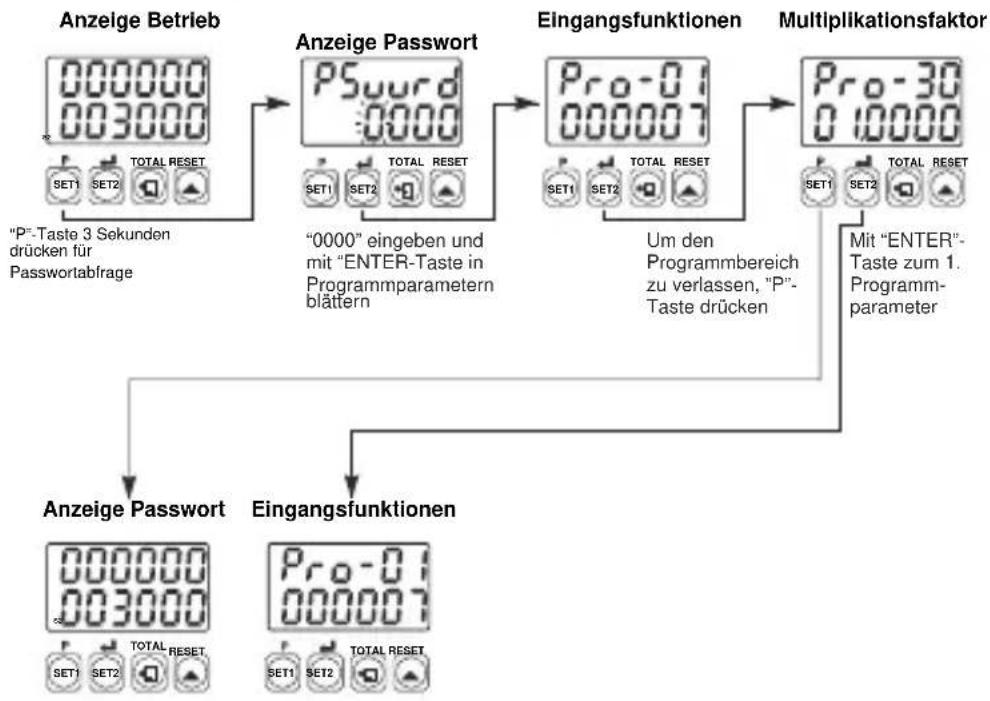

Zugriff auf Programmparameter und Verlaufsschema


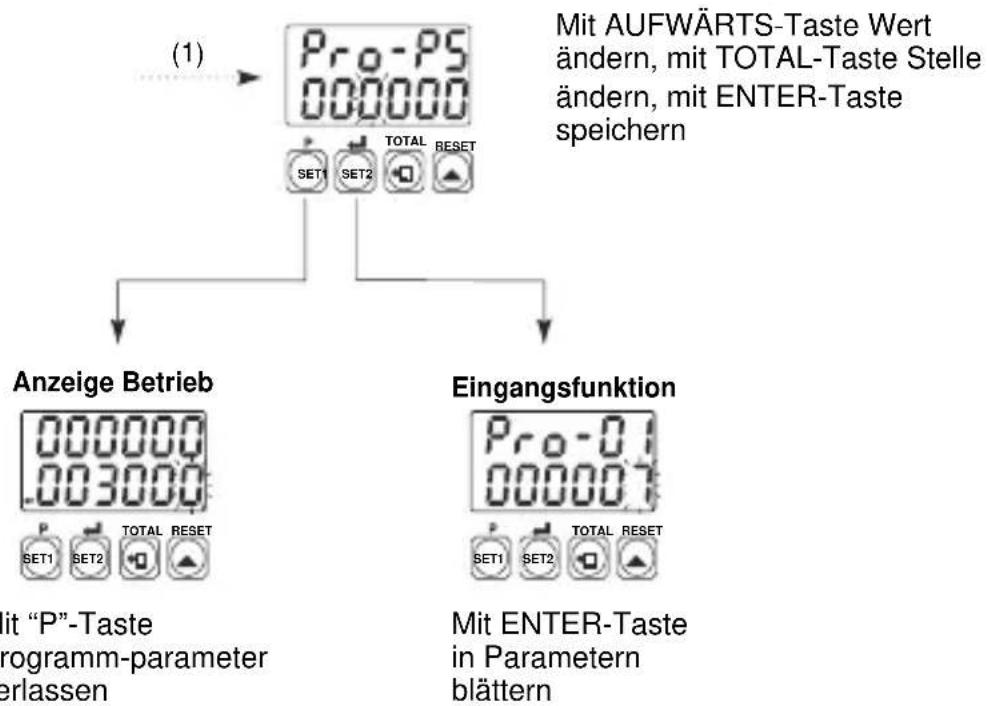

Passwort für Programm- parameter

Parameter Definitionen

Pro-01: Eingangsfunktion

000000: Aufwärts zählend bei steigender Flanke von Ch-A Eingang (INC)
000001: Abwärts zählend bei steigender Flanke von Ch-A Eingang (DEC)
000002: Aufwärts zählend bei steigender Flanke von Ch-A Eingang; abwärts zählend bei steigender Flanke von Ch-B Eingang
000003: Aufwärts zählend bei steigender Flanke von Ch-A Eingang; aufwärts zählend bei steigender Flanke von Ch-B Eingang (INC/INC)
000004: Aufwärts zählend bei steigender Flanke von Ch-A Eingang wenn Ch-B bei 0; abwärts zählend bei steigender Flanke von Ch-A Eingang wenn Ch-B bei 1
000005: x1 Phasenverschiebung (für inkremental Drehgeber)
000006: x2 Phasenverschiebung (für inkremental Drehgeber)
000007: x4 Phasenverschiebung (für inkremental Drehgeber)

Pro-02 : Eingangsfunktion Chronometer

000000: Zyklusmessung anCh-A
000001: Impulszeitrückung an
000002: Summe der Zeitdifferenz zwischen Ch-A und Ch-B bei steigender Flanke

Pro-03 : Auswahl der Messmethode

000000: Frequenz oder Zyklus wird durch Messung der Zykluszeit an Ch-A berechnet.
000001: Frequenz oder Zyklus wird durch Impulszählung an Ch-A während der bei Parameter Pro-08 [Pro-08] eingestellten Zeit berechnet.

Pro-04 : Entprellzeit für Ch-A, CH-B, Rücksetz- und Pauseeingang

Wird verwendet zum Schutz gegen elektrisches Prellen oder wenn das Signal unter der vorgegebenen Impulszeit liegt. Wert kann zwischen 000000 und 000250 ms liegen.

Pro-05 : Zeiteinheiten und Bereiche

Stunden/Minuten von 0000.00 bis 0099.59
600901 Minuten/Sekunden von 000.00 bis 0099.59
000002 Sekunden/Millisekunden von 0000.00 bis 0099.99
[000003] Stunden/Minuten von 0000.00 bis 0023.59
000004 Stunden von 0000.00 bis 0999.99
000005 Minuten von 0000.00 bis 0999.99
000006 Sekunden von 0000.00 bis 0999.99

Pro-06 : Ausgangsfunktion

000000: Manuelles Rücksetzen-1:

Ausgang-1 schaltet bei Erreichen von Vorwahlwert-1. Ist Rückfallverzögerung = 0 bleibt Ausgang-1 unverändert bis zum manuellen Rücksetzen. Ist Rückfallverzögerung > 0 fällt Ausgang-1 nach eingestellter Zeit zurück.

Ausgang-2 schaltet bei Erreichen von Vorwahlwert-2 oder 0. Zähler läuft weiter. Teilmengen werden zu Gesamtmenge addiert.

000001: Manuelles Rücksetzen-2:

Ausgang-1 schaltet bei Erreichen von Vorwahlwert-1. Ist Rückfallverzögerung = 0 bleibt Ausgang-1 unverändert bis zum manuellen Rücksetzen. Ist Rückfallverzögerung > 0 fällt Ausgang-1 nach eingestellter Zeit zurück.

Ausgang-2 schaltet bei Erreichen von Vorwahlwert-2 oder 0. Zähler stoppt. Teilmengen werden zu Gesamtmenge addiert.

000002: Manuelles Rücksetzen-3:

Ausgang-1 schaltet bei Erreichen von Vorwahlwert-1. Ist Rückfallverzögerung > 0 fällt Ausgang-1 nach eingestellter Zeit zurück. Ist Rückfallverzögerung = 0 bleibt Ausgang-1 unverändert bis zum manuellen Rücksetzen, oder wenn Ausgang-2 zurückfällt.

Ausgang-2 schaltet bei Erreichen von Vorwahlwert-2 oder 0. Zähler läuft weiter. Ist Rückfallverzögerung > 0 fällt Ausgang-2 nach eingestellter Zeit zurück. Teilmengen werden zu Gesamtmenge addiert.

000004: Automat. Rücksetzen-2:

Ausgang-1 schaltet bei Erreichen von Vorwahlwert-1. Ist Rückfallverzögerung > 0 fällt Ausgang-1 nach eingestellter Zeit zurück. Ist Rückfallverzögerung = 0 bleibt Ausgang-1 unverändert bis zum manuellen Rücksetzen, oder wenn Ausgang-2 zurückfällt.

Ausgang-2 schaltet bei Erreichen von Vorwahlwert-2 oder 0. Zähler stoppt. Ist Rückfallverzögerung > 0 fällt Ausgang-2 nach eingestellter Zeit zurück und Zähler wird rückgesetzt. Teilmengen werden zu Gesamtmenge addiert.

000005: Automat. Rücksetzen-3:

Ausgang-1 schaltet bei Erreichen von Vorwahlwert-1. Ist Rückfallverzögerung > 0 fällt Ausgang-1 nach eingestellter Zeit zurück. Ist Rückfallverzögerung = 0 bleibt Ausgang-1 unverändert bis zum manuellen Rücksetzen, oder wenn Ausgang-2 zurückfällt. Ausgang-2 schaltet bei Erreichen von Vorwahlwert-2 oder 0. Zähler wird rückgesetzt. Ist Rückfallverzögerung > 0 fällt Ausgang-2 nach eingestellter Zeit zurück. Teilmengen werden zu Gesamtmenge addiert.

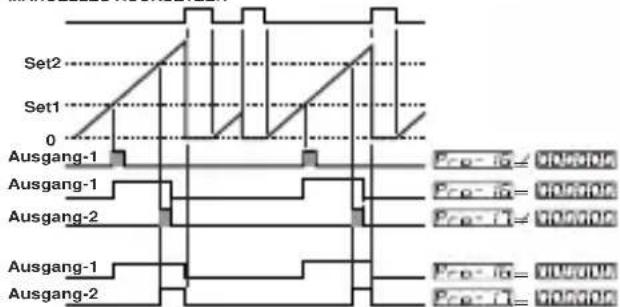

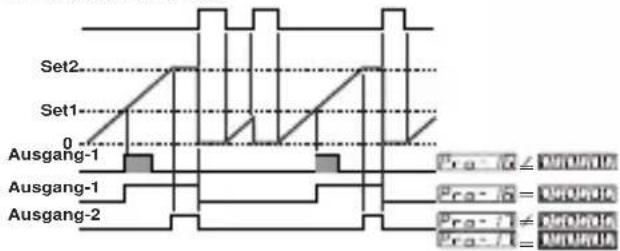

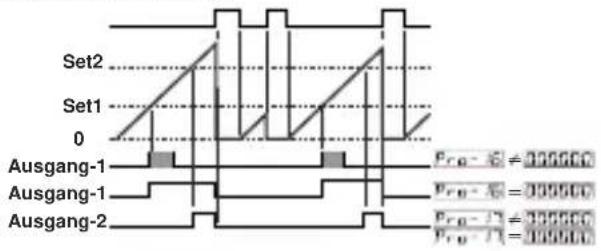

000006: Automat. Rücksetzen-4:

Ausgang-1 schaltet bei Erreichen von Vorwahlwert-1. Ist Rückfallverzögerung > 0 fällt Ausgang-1 nach eingestellter Zeit zurück. Ist Rückfallverzögerung = 0 bleibt Ausgang-1 unverändert bis zum manuellen Rücksetzen, oder wenn Ausgang-2 zurückfällt.

Ausgang-2 schaltet bei Erreichen von Vorwahlwert-2 oder 0. Zähler zählt weiter. Ist Rückfallverzögerung > 0 fällt Ausgang-2 nach eingestellter Zeit zurück und Zähler wird rückgesetzt. Teilmengen werden zu Gesamtmenge addiert.

MANUELLES RÜCKSETZEN

Set2 Set1 0 Ausgang-1 Ausgang-1 Ausgang-2 Pro - 5 = 000000 Pro - 5 = 000000 Pro - 13 = 000000 Pro - 13 = 000000

MANUELLES RÜCKSETZEN

Set2 Set1 Ausgang-1 Ausgang-1 Ausgang-2 Pro-λ = MURUA Pro-λ = MURUA Pro-71 = MURUA Pro-71 = MURUA

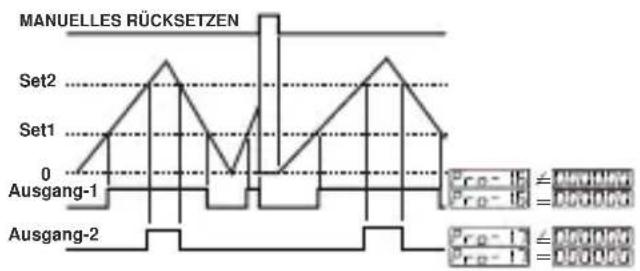

MANUELLES RÜCKSETZEN

000007: Automat. Rücksetzen-5:

Aufwärts zählen: Ist Zählwert = oder > des jeweiligen Vorwahlwerts, ist der jeweilige Ausgang aktiv. Ist Zählwert < des jeweiligen Vorwahlwerts, ist der jeweilige Ausgang inaktiv.

Abwärts zählen: Ist Zählwert = oder < des jeweiligen Vorwahlwerts, ist der jeweilige Ausgang aktiv. Ist Zählwert > des jeweiligen Vorwahlwerts, ist der jeweilige Ausgang inaktiv.

MANUELLES RÜCKSETZEN Set2 Set1 0 Ausgang-1 Ausgang-2 Pro-1 = 0.000000 Pro-2 = 0.000000 Pro-3 = 0.000000 Pro-4 = 0.000000

Pro-07 : Rücksetzen nach Zeit (nur Frequenzmesser/Tachometer)

Zähler wird rückgesetzt, wenn innerhalb der eingestellten Zeit kein Impuls an Ch-A eingeht. Der Wert kann von 000001 bis 000059 eingestellt werden.

Pro-08 : Messperiode (nur Frequenzmesser/Tachometer)

Die innerhalb der festgelegten Zeit an Ch-A erfassten Impulse werden gezählt. Der Wert kann von 10000 bis 100595 eingestellt werden.

Pro-09 : Ausgang-1 Funktion (nur Frequenzmesser/Tachometer)

000000: Ausgang verriegelt bis zum manuellen Rücksetzen.

000001: Ausgang entriegelt. Hysterese aktiv.

000002: Ausgang ist Alarmausgang.

Pro-10 : Ausgang-1 Funktion (nur Frequenzmesser/Tachometer)

000000: Ausgang verriegelt bis zum manuellen Rücksetzen.

000001: Ausgang entriegelt. Hysterese aktiv.

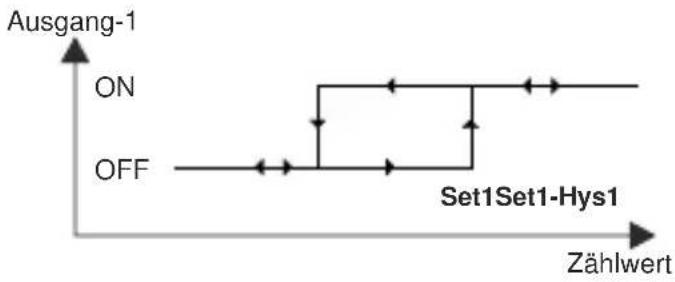

-1 : Alarmfunktionen für Ausgang-1 (Nur Frequenzmesser/ Tachometer) (nur Frequenzmesser/Tachometer)

Pro-09 Wenn Ausgang-1 Alarmausgang 000002

Oberer Alarmwert

Unterer Alarmwert

Pro-12 : Hysterese Ausgang-1 Pro-13 : Hysterese für Ausgang-2 Pro-14 : Ausgang-1 Betriebszustand 000000 Ausgang-1 nicht angesteuert 000001 Ausgang-1 angesteuert Pro-15 : Ausgang-1 Betriebszustand 000000 Ausgang-2 nicht angesteuert. 000001 Ausgang-1 angesteuertç

Pro-16 : Ausgang-1 Rückfallverzögerung

Definiert wie lange der Ausgang aktiv ist. Der Wert kann zwischen 00.00 bis 99.99 s eingestellt werden.

Pro-17 : Ausgabe-2 Rückfallverzögerung

Definiert wie lange der Ausgang aktiv ist. Der Wert kannzwischen 00.00 bis 99.99 s eingestellt werden.

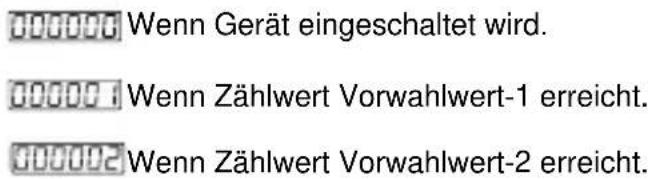

Pro-18: Ausgangskontrolle (nur Frequenzmesser/Tachometer)

Wenn Gerät eingeschaltet wird. Wenn Zählwert Vorwahlwert-1 erreicht. Wenn Zählwert Vorwahlwert-2 erreicht.

Pro-19:Zählrichtung

Aufwärts bis Vorwahlwert (0 --> Vorwahlwert)

000001 Abwärts bis 0 (Vorwahlwert --> 0)

Pro-20 : Dezimalpunktposition

Ohne Punkt

300001 Nach 1. Stelle

000002 Nach 2. Stelle

00003 Nach 3. Stelle

00004 Nach 4. Stelle

Pro-21: Datenspeicherung

300000 Bei Unterbrechung der Versorgungsspannung wirdder Zählwert im Speicher abgelegt.

90001 Bei Unterbrechung der Versorgungsspannung wird derZählwert nicht im Speicher abgelegt.

Pro-22 : Vorwahlwert-1 Betriebsart (nur Zähler)

Direktwahl. Vorwahlwert-1 kann zwischen 2000 und 2000 eingestellt werden.

20000 Betrieb mit Formel. Vorwahlwert-1 wird abhängig von Vorwahlwert-2 als ± Abweichung definiert (Vorwahlwert-1 = Vorwahlwert-1 ± Vorwahlwert-2).

Pro-23 : Adresse der seriellen Schnittstelle

Der Wert kann von 900001 bis 100251 eingestellt werden.

Pro-24 : Modbus Protokollauswahl

ASCII Protokoll

000001 RTU Protokoll.

Pro-25 : Parität

Keine

00000 ! Odd

000002 Even

Pro-26 : Baud Rate

1200

2400

000002 4800

9600

000004 19200

Pro-27: Stop Bit

1 Stop Bit

2 Stop Bits

Pro-28 :Rücksetz- und Eingabeschutz

Rücksetz- und Eingabeschutz nicht aktiviert

000001 "RESET"-Taste deaktiviert

00002 "SET-1"-Taste und "SET-2"-Taste deaktiviert

000085 Vollständiger Schutz: "RESET"-Taste, "SET-1"-Taste und "SET-2"-Taste deaktiviert

000004 "SET-1"-Taste deaktiviert

000005 "SET-2"-Taste deaktiviert

Pro-29 : Frequenz/Zyklus Faktor (nur Frequenzmesser/ Tachometer)

Der Wert kann von 00000 bis 009999 eingestellt werden.

Pro-30 : Multiplikationsfaktor

Der Wert kann von 089942 bis 089955 eingestellt werden.

Pro-PS : Passwort zum ändern der Programmparameter

Der Wert kann zwischen "0000" und "9999" eingestellt werden. Ist der Wert auf "0000" eingestellt, ist der

Passwortschutz inaktiv.

Ist der Passwortschutz aktiv, erfolgt die Abfrage nach drücken der "P"-Taste.

1- Wird das Passwort falsch eingegeben, erscheint die Betriebsanzeige.

2- Ist ein Passwort hinterlegt und wird der Wert "0000"eingegeben, kann mit der "ENTER"-Taste in den Parametern geblättert werden, diese aber nicht geändert werden. Der Parameter "Passwort" wird nicht angezeigt.

Fehlermeldungen für EZM-XX50 programmierbare Zähler

1- Die Position des DIP-Schalters ist falsch (der DIP-Schalter legt die Funktionsweise des Geräts fest.

2- Ist ein Passwort hinterlegt und wird der Wert "0000" eingegeben, kann mit der "ENTER"-Taste in den Parametern geblättert werden, diese aber nicht geändert werden. Der Parameter "Passwort" wird nicht angezeigt.

3- Zählwert blinkt und Zähler steht; Diese Anzeige erscheint, wenn der Zählwert größer ist als der maximale Zählwert. Um diese Meldung zu entfernen und den Zähler Rückzusetzen, drücken Sie die "RESET"-Taste.

4- Zählwert blinkt und Zähler steht; Diese Anzeige erscheint, wenn der Zählwert kleiner ist als der minimale Zählwert. Um diese Meldung zu entfernen und den Zähler Rückzusetzen, drücken Sie die "RESET"-Taste.

Installation

Vor Gerätemontage, bitte die Gebrauchsanweisung und die nachstehenden Hinweise lesen.

Im Lieferumfang enthalten sind:

• 1 Gerät
• 2 Befestigungsteile
• Garantieschein
• Gebrauchsanweisung.

Vor Montage das Gerät visuell prüfen, ob das Gerät während der Beförderung beschädigt wurde. Die Montage und Inbetriebnahme muss durch geschultes Personal ausgeführt werden. Dies steht unter der Verantwortung des Käufers.

Falls aufgrund eines Fehlers oder einer Störung des Geräts eine Gefahr bestehen sollte, Spannungsversorgung abschalten und alle elektrischen Verbindungen zum Geräts entfernen.

Standardmäßig wird das Gerät ohne Netzschalter und ohne Sicherung ausgeliefert. Bei Bedarf müssen diese vom Anwender selbst angebracht werden.

Es muss eine zum Gerät passende Versorgungsspannung verwendet werden, um Fehlfunktionen und Schäden zu vermeiden.

Um einen elektrischen Schock und ähnliche Unfälle zu vermeiden, darf das Gerät vor Abschluss der Verkabelung nicht mit Spannung versorgt werden.

An dem Gerät keine Veränderungen vornehmen, und das Gerät nicht reparieren. Eingriffe am Gerät können fehlerhafte Funktion, Beschädigung des Geräts oder angeschlossener Geräte, elektrischen Schocks und Feuer auslösen.

Das Gerät darf unter keinen Umständen in der Nähe von brennbaren und explosiven Gasen verwendet werden.

Die Schalttafelausschnitte können scharfe Kanten aufweisen, welche bei der Montage des Geräts Schnittverletzungen verursachen können. Bitte treffen Sie die erforderlichen Vorsichtsmaßnahmen.

Es ist wichtig, dass das Gerät mit den mitgelieferten Befestigungsteilen montiertwird. Das Gerät nicht mit ungeeigneten montieren. Achten Siedarauf, dass das Gerät während der Montage nicht herunterfällt.

Es unterliegt Ihrer Verantwortung, wenn das Gerät nicht wie in dieser Anleitung beschrieben, verwendet wird.

Garantie

2 Jahre Garantieschutz gegen Material- und Verarbeitungsfehler. Diese Garantie wird mit dem Vorbehalt gewährleistet, dass der Kunde den in Garantieschein und Bedienungsanleitung erwähnten Pflichten nachkommt.

Instandhaltung

Das Gerät muss durch geschultes Personal gewartet werden. Vor dem Zugriff auf Innenteile, alle stromführenden Leitungen trennen.

Gerät nicht mit auf Kohlenwasserstoff basierenden Lösungsmitteln (wie Benzin, Trichlorethylen etc.) reinigen. Das Reinigen mit diesen Lösungen kann die mechanische Sicherheit des Geräts vermindern.

Verwenden Sie ein mit Ethylalkohol oder Wasser benetztes Tuch um das Plastikgehäuse außen zu reinigen.

Herstellerangaben:

Instandhaltung

Emko Elektronik Sanayi ve Ticaret A.Ş.

Bestellinformationen

EZM-4450 (48x48 DIN 1/16)

EZM-4950 (96x48 DIN 1/8)

EZM-7750 (72x72 DIN)

EZM-9950 (96x96 DIN 1/4)

A	Versorgungsspannung
1	100-240V ~ (-%15;+%10) 50/60Hz
2	24 V ~ (-%15;+%10) 50/60Hz 24V --- (-%15;+%10)
9	Kunde (Maximum 240 V ~ (-15%; +10%)) 50/60 Hz

D	Serielle Kommunikation	Artikelnummer
0	Keine
1	RS-232	EMC-400,EMC-700,EMC-900
2	RS-485	EMC-410,EMC-710,EMC-910

E	Ausgang-1
0	Keine

FG	Modul-1	Artikelnummer
00	Keine
01	Relaisausgangsmodul	EMO-400,EMO-700,EMO-900
02	SSR-Treiber-Ausgangsmodul (Maximum 26mA, 22V=--)	EMO-410,EMO-710,EMO-910
03	Digitales (Transistor) Ausgangsmodul (Maximum 40mA@18V=--)	EMO-420,EMO-720,EMO-920

HI	Modul-2	Artikelnummer
00	Keine
01	Relaisausgangsmodul	EMO-400,EMO-700,EMO-900
02	SSR-Treiber-Ausgangsmodul(Maximum 26mA, 22V=--)	EMO-410,EMO-710,EMO-910
03	Digitales (Transistor) Ausgangsmodul(Maximum 40mA@18V=--)	EMO-420,EMO-720,EMO-920

Bemerkung-1:

EMO-4xx ist in EZM-4450 und EZM-4950 benutzt.

EMO-7xx ist in EZM-7750 benutzt.

EMO-9xx ist in EZM-9950 benutzt.

Bemerkung-2:

EMO-400 Relais Ausgang Modul Rating ist 3A@250V bei ohmscher Last.

EMO-700 und EMO-900 sind 3A@250V bei ohmscher Last.

U	Funktionswahl des Gerätes
0	Zahler / Gesamtzahler
1	Chargen - Zahler
2	Timer
3	Frequenzmesser / Tachometer
4	Chronometer
V	Eingangswahl
0	NPN
1	PNP

Dieses Symbol wird für Sicherheitswarnungen verwendet. Der Benutzer muss diese Warnungen beachten.

Dieses Symbol wird verwendet, um auf die Gefahrensituationen infolge eines Stromschlags hinzuweisen. Der Benutzer muss diese Warnungen unbedingt beachten.

Dieses Symbol wird verwendet, um auf wichtige Hinweise zu Funktionen und Verwendung des Geräts aufmerksam zu machen.

Ihr Technologiepartner

Wir danken Ihnen, dass Sie Sich für die elektronischen Produkte von EMKO entschieden haben, bitte besuchen Sie unsere Webseite, wenn Sie die detaillierte Gebrauchsanweisung laden möchten.

EZM-4450: 210 g ; EZM-4950: 210 g

EZM-7750: 250 g ; EZM-9950: 340 g

Dimensiones:

EZM-4450: (48 x 48 mm, Profundidad: 116 mm)

EZM-4950: (96 x 48 mm, Profundidad: 86,5 mm)

EZM-7750: (72 x72 mm, Profundidad: 87,5 mm)

EZM-9950: (96 x 87,5 mm, Profundidad: 96 mm)

Encastre del panel:

EZM-4450: (46 x 46 mm)

EZM-4950: (92 x 46 mm)

EZM-7750: (69 x 69mm)

EZM-9950: (92 x 92mm)
