ESM-4920 - Thermostat Emko - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Régulateur de température PID programmable
Marque	Emko
Modèle	ESM-4920 (déclinaisons ESM-4420, ESM-7720, ESM-9920)
Entrée de mesure	Thermocouple (J, K, R, S, T) et thermorésistance PT-100
Précision	±0,25 % de la pleine échelle
Cycle d'échantillonnage	3 échantillons par seconde
Filtre d'entrée	1,0 seconde
Formes de contrôle	ON/OFF, P, PI, PD, PID, avec réglage adaptatif (autotuning)
Sortie process	Relais 5A @ 250 V~ ou sortie SSR (24 mA / 12 V==)
Sorties alarme	2 sorties relais 5A @ 250 V~ ou SSR (selon configuration)
Affichage	PV : LED rouge 4 chiffres (hauteur selon modèle) ; SV : LED vert 4 chiffres
Protection	Avant IP65, arrière IP20
Température d'utilisation	0 à 50 °C
Humidité	0 à 90 % HR (sans condensation)
Alimentation	24 V~ / 24 V=, 115 V~, 230 V~ (50/60 Hz) selon code de commande
Dimensions (larg. x haut x prof.)	ESM-4420 : 48 x 48 x 95 mm ; ESM-7720 : 72 x 72 x 95,5 mm ; ESM-9920 : 96 x 96 x 96 mm
Découpe de panneau	ESM-4420 : 46 x 46 mm ; ESM-7720 : 69 x 69 mm ; ESM-9920 : 92 x 92 mm
Poids	ESM-4420 : 220 g ; ESM-7720 : 270 g ; ESM-9920 : 340 g
Protection de coupure de capteur	Oui, détection automatique
Fonctions avancées	Démarrage progressif, alarmes configurables, compensation de soudure froide
Nettoyage	Chiffon doux légèrement humide (eau ou alcool éthylique) ; ne pas utiliser de solvant
Garantie	2 ans (défauts de fabrication et matériaux)
Fabricant	Emko Elektronik, Bursa, Turquie

FOIRE AUX QUESTIONS - ESM-4920 Emko

Comment modifier la valeur de consigne (set point) du process ?

Depuis l'écran principal, appuyez sur PSET. Utilisez les flèches Haut/Bas pour ajuster la valeur, puis appuyez sur ASET/OK pour valider et revenir à l'écran principal. L'appareil quitte automatiquement ce mode après 120 secondes d'inactivité.

Comment régler les alarmes ?

Appuyez sur ASET pour accéder à la consigne Alarme 1 (AS1). Utilisez les flèches pour modifier la valeur, puis appuyez sur ASET/OK pour valider. Répétez pour Alarme 2 (AS2). Les alarmes peuvent être configurées comme haute, basse ou avec hystérésis dans le menu de programmation (Prot).

Que faire si l'écran affiche un message d'erreur ?

Les messages d'erreur possibles sont : Err1 : capteur déconnecté ou défectueux ; clignotement PV : valeur hors limites basse/haute (PLoL/PuP) ; Err5 : conditions de réglage adaptatif non remplies. Vérifiez les connexions, le type de capteur et les paramètres de plage.

Comment lancer le réglage adaptatif (autotuning) ?

Accédez au menu Programmation (appui long de 5 s sur PSET), entrez le mot de passe si nécessaire (par défaut 0). Allez dans le menu Cont, puis réglez tunE sur YES. Appuyez sur ASET/OK pour lancer. Pendant le réglage, l'écran SET affiche EunE clignotant. Assurez-vous que la température process est inférieure (chauffage) ou supérieure (refroidissement) d'au moins 5% de la pleine échelle par rapport à la consigne.

Quels types de thermocouples sont supportés ?

L'appareil accepte les thermocouples type J (Fe-CuNi), K (NiCr-Ni), R (Pt13%Rh-Pt), S (Pt10%Rh-Pt) et T (Cu-CuNi) selon IEC584.1 (ITS90). Il accepte également la sonde PT-100 (IEC751 ITS90).

Comment installer le régulateur dans un panneau ?

Découpez une ouverture aux dimensions indiquées (46x46, 69x69 ou 92x92 mm selon le modèle). Placez le joint d'étanchéité, insérez l'appareil par l'avant. Fixez-le à l'aide des deux brides de fixation fournies, en serrant les vis jusqu'à ce qu'il soit solidement maintenu. Raccordez l'alimentation et les entrées/sorties selon le schéma de câblage.

Quelle est la tension d'alimentation disponible ?

L'alimentation peut être commandée en 24 V~ ou 24 V=, 115 V~ ou 230 V~ (50/60 Hz). Vérifiez le code de commande sur l'étiquette : code A2 = 24 V~/=, A3 = 24 V~, A4 = 115 V~, A5 = 230 V~.

Comment nettoyer le boîtier ?

Utilisez un chiffon doux légèrement imprégné d'eau ou d'alcool éthylique. N'utilisez jamais de solvants à base d'hydrocarbures (pétrole, trichloréthylène) car ils peuvent endommager le plastique et réduire la fiabilité.

Que faire si le mot de passe du menu programmation est perdu ?

Le mot de passe par défaut est 0. Si un mot de passe personnalisé a été défini et oublié, il n'est pas possible de le récupérer. Contactez le service Emko pour une réinitialisation. Notez que le mot de passe se règle dans le paramètre PrPS du menu Protection.

Quelle est la durée de garantie et que couvre-t-elle ?

La garantie est de 2 ans à compter de la date de livraison. Elle couvre les défauts de fabrication et de matériaux. Elle ne s'applique pas en cas de mauvaise utilisation, modification ou installation non conforme. Pour toute réclamation, contactez Emko Elektronik.

MODE D'EMPLOI ESM-4920 Emko

Régulateurs de température PID

• Affichage de process 4 chiffres (PV) et SET 4 chiffres (SV)
• Entrée de process (TC, RTD)
• Formes de contrôle ON/OFF, P, PI, PD et PID programmables
• Adaptation des coefficients PID au système avec Réglage Adaptatif (Réglage par réponses graduées)
• Fonctions de chauffage ou de refroidissement programmable pour Sortie de contrôle
• Fonctions d'alarme programmables pour les sorties d'alarme

Les régulateurs de température ESM sont conçus pour mesurer et réguler les valeurs d'un process. Ils peuvent être utilisés dans de nombreuses applications, grâce à leur fonctions basées sur les entrées de mesure TC et RTD, leurs sorties de contrôle multifonction, leurs fonctions d'alarme sélectionnables.

Ils sont principalement utilisés dans les industries du verre, du plastique, la pétrochimie, le textile, l'automobile, la construction de machines. Le contrôle avancé inclut les fonctions ON-OFF, P, PI, PD, PID et réglage adaptatif PID.

SPÉCIFICATIONS

Entrée de Process : TC, RTD

Thermocouple (TC) : J, K, R, S ve T (IEC584.1)(ITS90)

Thermorésistance (RTD) : PT-100 (IEC751)(ITS90)

Plage de mesure : Veuillez consulter le tableau 1 pour sélectionner l'échelle et le type d'entrée.

Précision : ±0,25% à pleine échelle pour thermocouple et thermorésistance

Compensation de soudure froide : Automatiquement ± 0,1°C/ 1°C.

Compensation de ligne : Maximum 10Ohm

Protection de coupure de capteur : Excellente

Cycle d'échantillonnage : 3 échantillons par seconde

Filtre d'entrée : 1,0 seconde.

Forme de contrôle : ON/OFF, P, PI, PD ou PID (forme de contrôle programmable par l'utilisateur)

SORTIES

Sortie Process : Relais (5A@250V\~ sur charge résistive) ou Pilote de sortie SSR (Maximum 24mA, Max. 12V== )

Sortie d'alarme : Relais (5A@250V\~ sur charge résistive) ou Pilote de sortie SSR (Sortie d'alarme 2) (Maximum 24mA, Max. 12V== )

(À spécifier dans la commande)

AFFICHAGE

Affichage de process :

ESM-4420 : 10,1 mm Afficheur à LED rouges 4 chiffres

ESM-7720 : 13,2 mm Afficheur à LED rouges 4 chiffres

ESM-9920 : 19 mm Afficheur à LED rouges 4 chiffres

Affichage des valeurs de consigne :

ESM-4420 : 8 mm Affichage LED verts à 4 chiffres

ESM-7720 : 9,1 mm Affichage LED verts à 4 chiffres

ESM-9920 : 10,8 mm Affichage LED verts à 4 chiffres

LED : PS (valeur de consigne du process), PO (LED État sortie du process) , AS1, AS2 (valeurs de consigne d'alarme), AO1, AO2 (LED États sortie d'alarme), LED °C , °F

SPÉCIFICATIONS PHYSIQUES ET ENVIRONNEMENTALES

Température d'utilisation : 0,..50°C

Humidité : 0-90% HR (sans condensation)

Indice de protection : IP65 avant, IP20 arrière

Poids : ESM-4420 : 220 g.

ESM-7720 : 270 g.

ESM-9920 : 340 g.

Dimensions : ESM-4420 : (48 x 48 mm, Prof. :95 mm)

ESM-7720 : (72 x 72 mm, Prof.: 95,5 mm)

ESM-9920 : (96 x 96 mm, Prof.: 96 mm)

Découpe de panneau:

ESM-4420 : (46 x 46 mm)

ESM-7720 : (69 x 69 mm)

ESM-9920 : (92 x 92 mm)

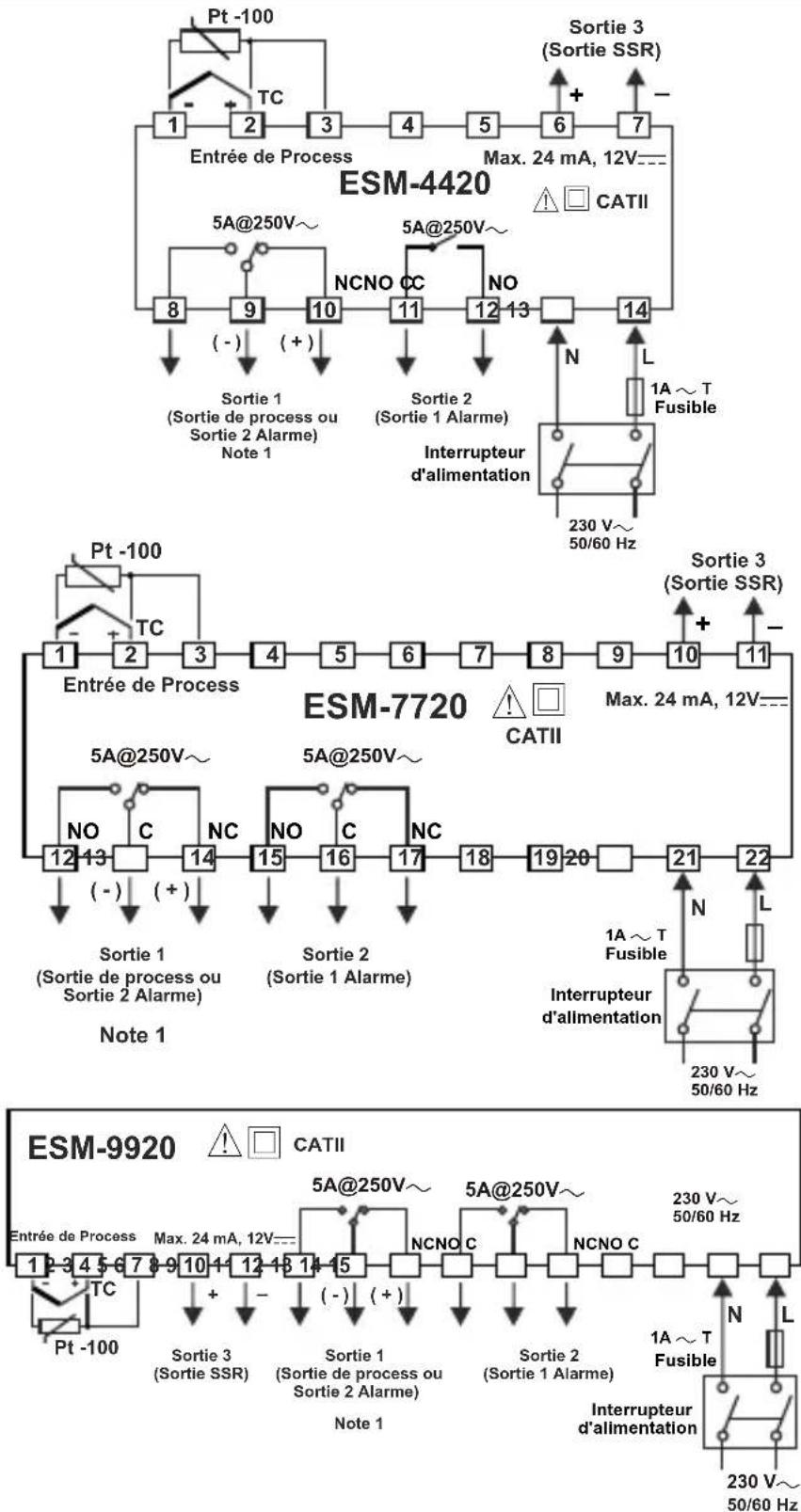

Connexions électriques
    subgraph_ESM-4420["ESM-4420"]
        A["1"] --> B["2"] --> C["3"] --> D["4"] --> E["5"] --> F["6"] --> G["7"]
        H["8"] --> I["9"] --> J["10"] --> K["11"] --> L["12"] --> M["13"] --> N["14"]
        O["5A@250V~"] --> P["NCNO CC"]
        Q["(-)"] --> R["(+)"]
        S["Sortie 1 (Sortie de process ou Sortie 2 Alarme) Note 1"] --> T["(-)"]
        U["5A@250V~"] --> V["NCNO CC"]
        W["5A@250V~"] --> X["NO"]
        Y["Sortie 2 (Sortie 1 Alarme) Interrupteur d'alimentation"] --> Z["N"]
        AA["L"] --> AB["Interrupteur d'alimentation"]
        AC["230 V~ 50/60 Hz"] --> AD["230 V~ 50/60 Hz"]
        AE["1A~T Fusible"] --> AF["1A~T Fusible"]
        AG["Sortie 3 (Sortie SSR)"] --> AH["Sortie 3 (Sortie SSR)"]
        AI["1A~T Fusible"] --> AJ["1A~T Fusible"]
    end

    subgraph_ESM-7720["ESM-7720 CATII"]
        AK["1"] --> AL["2"] --> AM["3"] --> AN["4"] --> AO["5"] --> AP["6"] --> AQ["7"] --> AR["8"] --> AS["9"] --> AT["10"] --> AU["11"]
        AV["5A@250V~"] --> AW["5A@250V~"]
        AX["12"] --> AY["C"]
        AZ["14"] --> BA["NC"]
        BB["15"] --> BC["NO"]
        BD["16"] --> BE["C"]
        BF["17"] --> BG["NC"]
        BH["18"] --> BI["19"]
        BJ["20"] --> BK["21"]
        BL["22"] --> BM["230 V~ 50/60 Hz"]
        BN["N"] --> BO["L"]
        BP["N"] --> BQ["L"]
        BR["N"] --> BS["L"]
        BT["N"] --> BU["L"]
        BV["N"] --> BW["L"]
        BX["N"] --> BY["L"]
        BZ["N"] --> BQ
        BQ --> BQ
        BZ["N"] --> BQ
        BQ --> BQ
    end

    subgraph_ESM-9920["ESM-9920 CATII"]
        CA["1"] --> CB["TC -100"]
        CB --> CC["Sortie 3 (Sortie SSR)"]
        CC --> DD["Sortie 1 (Sortie de process ou Sortie 2 Alarme)"]
        DD --> DE["Sortie 2 (Sortie 1 Alarme)"]
        DE --> DF["Interrupteur d'alimentation"]
        FB["N"] --> DG["TFusible"]
        DH["N"] --> DI["TFusible"]
        DJ["N"] --> DK["TFusible"]
        DL["N"] --> DM["TFusible"]
        DB["N"] --> DM
        DC["N"] --> DM
    end

Note 1 : Si la sortie Process est Sortie de pilote SSR, vérifiez que les broches (+) et (-) sont correctement connectées.

DIMENSIONS

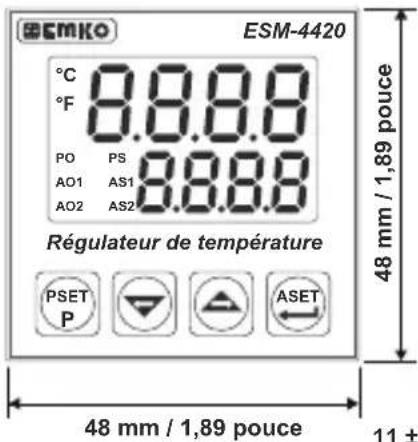

ESM-4420

EMKO ESM-4420 °C 8.8.8.8 °F PO PS AO1 AS1 8.8.8.8 AO2 AS2 Régulateur de température PSET P ASET 48 mm / 1,89 pouce 11 ±

Maximum 5 mm/0,2 pouce.

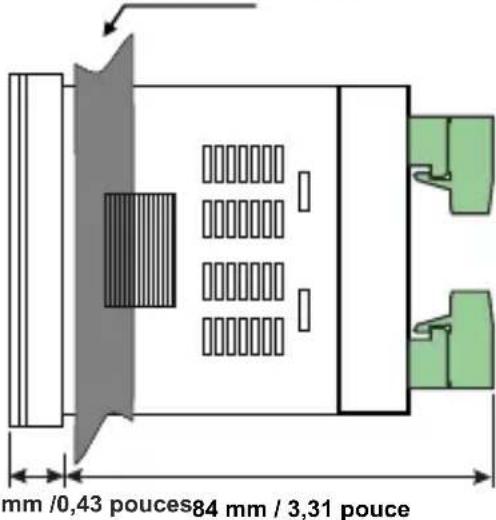

mm /0,43 pouces84 mm / 3,31 pouce

DIMENSIONS

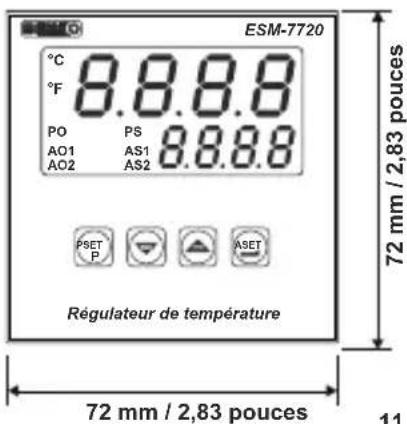

ESM-7720

ESM-7720 °C 8.8.8.8 °F PO PS 8.8.8.8 AO1 AS1 AO2 AS2 PSET P ASET Régulateur de température 72 mm / 2,83 pouces 72 mm / 2,83 pouces 11

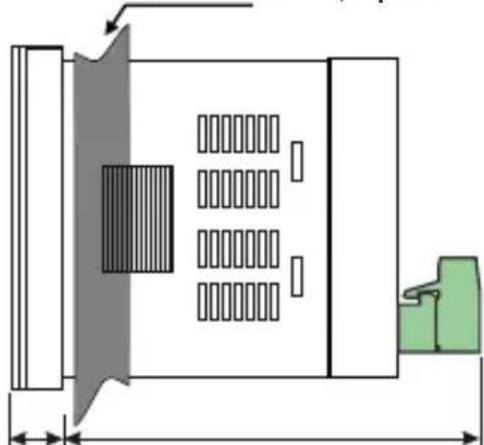

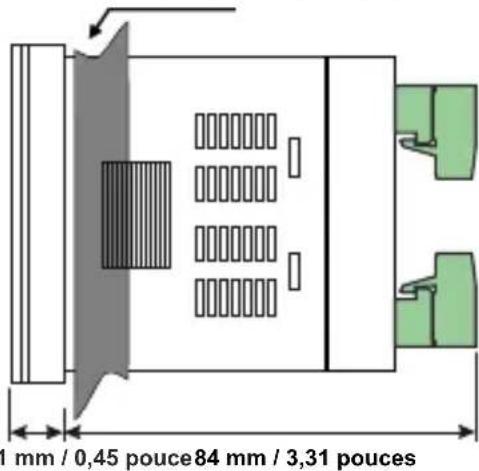

Maximum 15 mm/ 0,59 pouce.

mm / 0,45 pouce 84 mm / 3,31 pouces

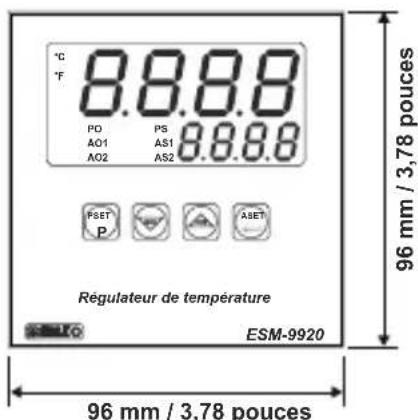

ESM-9920

°C F 8.8.8.8 PO AO1 AO2 P5 AS1 AS2 8.8.8.8 PSET P ASET 96 mm / 3,78 pouces Régulateur de température ESM-9920 96 mm / 3,78 pouces

Maximum 15 mm/ 0,59 pouce

1- Avant de monter le dispositif dans votre panneau, vérifiez que la découpe existante correspond. 2- Vérifiez la position du joint de panneau avant. 3- Insérez le dispositif dans son emplacement. Si les fixations sont sur l'unité, elles doivent être démontées avant d'insérer l'unité dans le panneau.

DCB10 ESM-4420 °C 8.8.8 T PG 15 AAT 8.8.8 AAT AAT Répulsionur de température 4 5

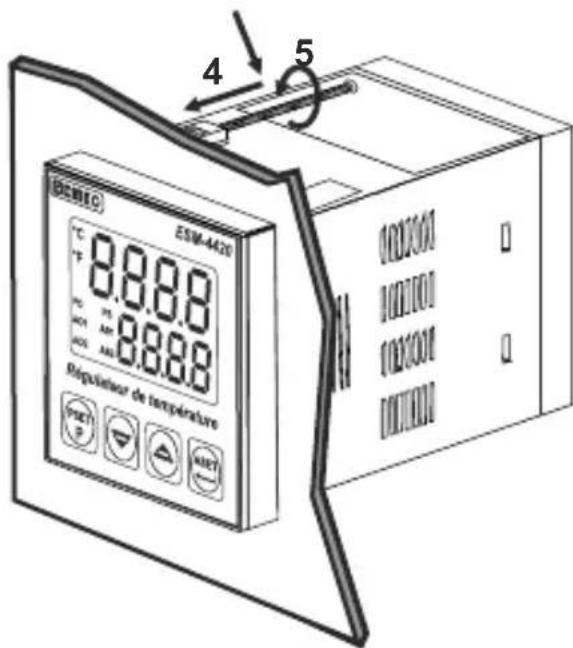

4- Insérez l'unité dans l'emplacement par la face avant du panneau. 5- Insérez les fixations dans les orifices sur le haut et le côté du dispositif. Serrez les vis pour qu'il soit fermement établi dans le panneau.

Accès et modification des valeurs de consigne

Écran principal

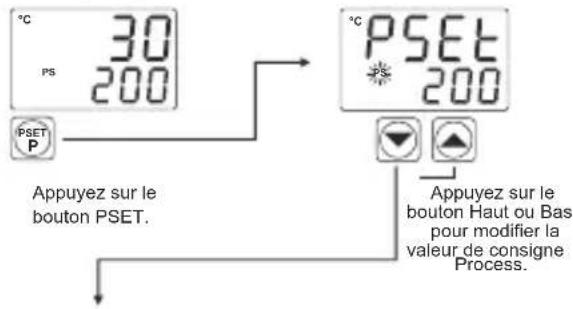

30 ps 200 PSET P Appuyez sur le bouton PSET. 30 PSET 200 Appuyez sur le bouton Haut ou Bas pour modifier la valeur de consigne Process.

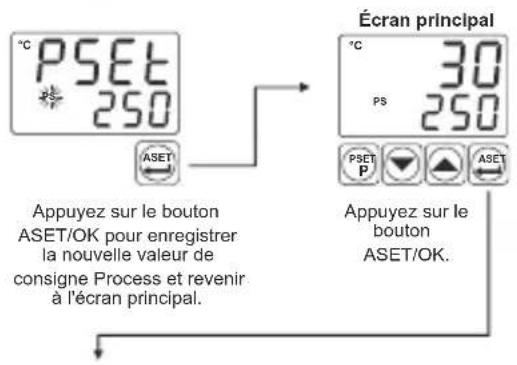

°C PSET 250 ASET Écran principal °C 30 Ps 250 PSET P ASET Appuyez sur le bouton ASET/OK pour enregistrer la nouvelle valeur de consigne Process et revenir à l'écran principal. Appuyez sur le bouton ASET/OK.

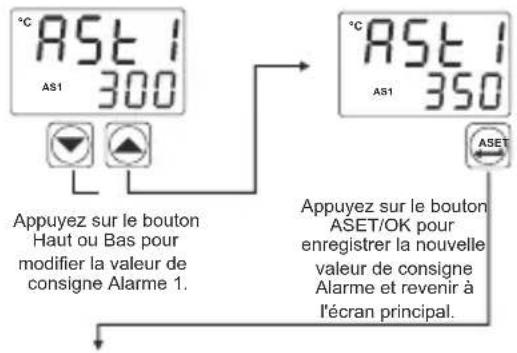

°C AST 1 AS1 300 Appuyez sur le bouton Haut ou Bas pour modifier la valeur de consigne Alarme 1. °C AST 1 AS1 350 Appuyez sur le bouton ASET/OK pour enregistrer la nouvelle valeur de consigne Alarme et revenir à l'écran principal.

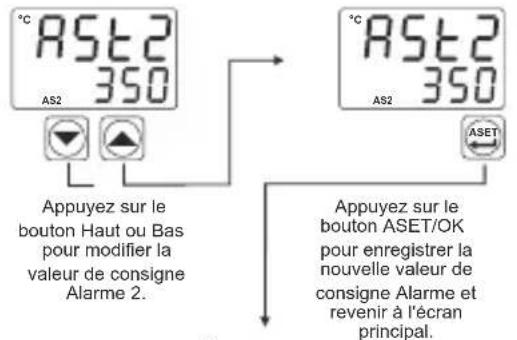

°C AST2 350 AS2 Appuyez sur le bouton Haut ou Bas pour modifier la valeur de consigne Alarme 2. °C AST2 350 AS2 ASET Appuyez sur le bouton ASET/OK pour enregistrer la nouvelle valeur de consigne Alarme et revenir à l'écran principal.

Écran principal

Note: L'utilisateur peut quitter la section Valeur de consigne sans enregistrer les valeurs en appuyant sur le bouton. Si aucune activité n'intervient pendant 120 secondes, le dispositif quitte automatiquement la section Valeur de consigne.

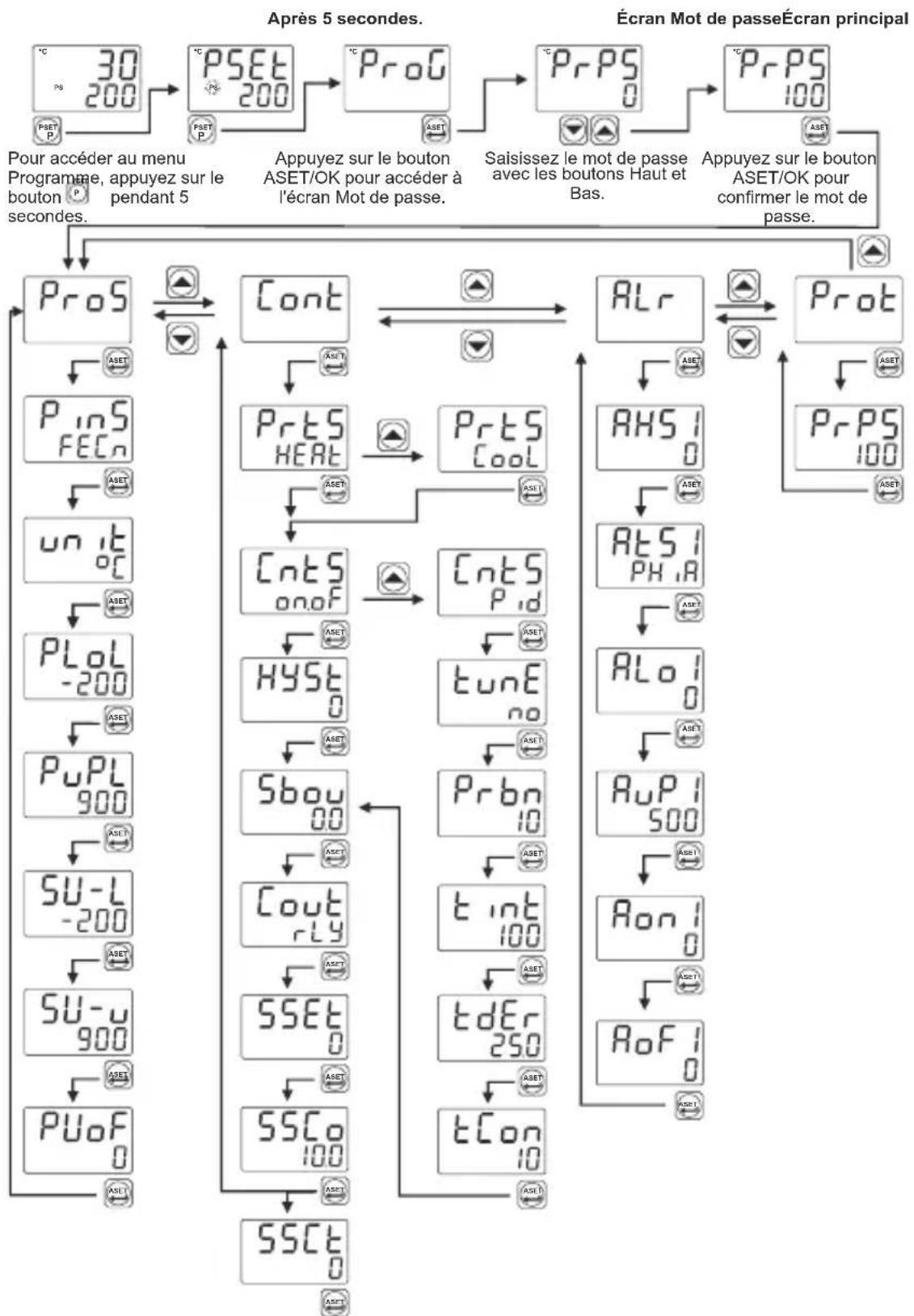

Schéma d'accès aux paramètres du programme

    subgraph "Après 5 secondes."
        G["Pour accéder au menu Programme, appuyez sur le bouton pendant 5 secondes."] --> H["Pour accéder au menu Programme, appuyez sur le bouton pendant 5 secondes."]
        I["Appuyez sur le bouton ASET/OK pour accéder à l'écran Mot de passe."] --> J["Saisissez le mot de passe avec les boutons Haut et Bas."]
        K["Appuyez sur le bouton ASET/OK pour confirmer le mot de passe."] --> L["Appuyez sur le bouton ASET/OK pour confirmer le mot de passe."]
    end

    M["ProS"] --> N["Cont"]
    N --> O["Prts HEAT"]
    O --> P["Prts Cool"]
    P --> Q["CntS onoF"]
    Q --> R["CntS Pid"]
    R --> S["HYSF 0"]
    S --> T["Sbou 00"]
    T --> U["Cout rly"]
    U --> V["SSET 0"]
    V --> W["SSCo 100"]
    W --> X["SSCT 0"]

    Y["Prot"] --> Z["AHS 1 0"]
    Z --> AA["AtS 1 PH.A"]
    AA --> AB["RLo 1 0"]
    AB --> AC["RuP 1 500"]
    AC --> AD["Ron 1 0"]
    AD --> AE["RoF 1 0"]
    AE --> AF["Prot"]

    style M fill:#f9f,stroke:#333
    style N fill:#ccf,stroke:#333
    style O fill:#cfc,stroke:#333
    style P fill:#fcc,stroke:#333
    style Q fill:#cff,stroke:#333
    style R fill:#ffc,stroke:#333
    style S fill:#fcf,stroke:#333
    style T fill:#cff,stroke:#333
    style U fill:#cff,stroke:#333
    style V fill:#cff,stroke:#333
    style W fill:#cff,stroke:#333
    style X fill:#cff,stroke:#333
    style Y fill:#ffc,stroke:#333
    style Z fill:#cfc,stroke:#333
    style AA fill:#cfc,stroke:#333
    style AB fill:#cfc,stroke:#333
    style AC fill:#cfc,stroke:#333
    style AD fill:#cfc,stroke:#333
    style AE fill:#cfc,stroke:#333

Note : Après 120 secondes d'inactivité dans le menu Programmation, le dispositif affiche l'écran Opération.

Réglage :

Pour lancer le réglage

1- Accédez à la section Programmation
2- Sélectionnez YES, paramètre tune dans le menu Lont. Appuyez sur le bouton ASET/OK pour enregistrer le paramètre et revenir à l'écran principal Opération.
3- Le paramètre "EunE" clignote dans l'écran SET.

Note - Pour lancer le réglage

Réglage du chauffage: La valeur Process doit être inférieure à la valeur de consigne du process, au moins 5% de la pleine échelle.

Réglage du refroidissement : La valeur Process doit être supérieure à la valeur de consigne du process, au moins 5% de l'échelle totale. Si cette condition n'est pas satisfaite, EErr clignote pendant 10 secondes.

Le réglage Adaptatif est annulé dans les conditions suivantes :

1- Si le capteur se déclenche
2- Si le réglage Adaptatif n'est pas terminé en huit heures
3- Si la valeur Process est supérieure à la valeur de consigne du process pendant le réglage Adaptatif du chauffage
4- Si la valeur Process est inférieure à la valeur de consigne du process pendant le réglage Adaptatif du refroidissement

5- Si l'utilisateur modifie la valeur de consigne du process pendant le réglage Adaptatif Le réglage Adaptatif est alors annulé et le dispositif utilise les paramètres PID précédents sans les modifier.

Pro5 : Paramètre du menu Process

P inS : Sélection type d'entrée du process (Par défaut : FECn)
FECn : Type J (Fe, Cu, Ni) Thermocouple, -200°C, 900°C ; -328°F, 1652°F
n[crn] : Type K (Ni, Cr, Ni) Thermocouple, -200°C, 1300°C ; -328°F, 2372°F
P 13r : Type R (Pt13%RhPt) Thermocouple, 0°C, 1700°C ; 32°F, 3092°F
P 10- : Type S (Pt10%RhPt) Thermocouple, 0°C, 1700°C; 32°F, 3092°F
: Type T (Cu,Cu,Ni) Thermocouple, -200°C, 400°C; -328°F, 752°F
:Pt-100,-200°C,650°C;-328°F,1202°F
: Pt - 100, -199,9°C, 650,0°C; -199,9°F, 999,9°F
Un it : Sélection d'unité. Choisir °C ou °F. (Par défaut : °C)
PLoL : Valeur minimale (limite basse) de l'échelle opérationnelle. Elle change selon le type d'entrée et l'échelle du process. (Par défaut : -200)
P_uP_L : Valeur maximale (limite haute ) de l'échelle opérationnelle. Elle change selon le type d'entrée et l'échelle du process. (Par défaut : 900)

SU-L : Limite basse de la valeur de consigne Process. La valeur de consigne minimale est réglée par ce paramètre. Elle change selon le type d'entrée et l'échelle du process. ( Par défaut : -200)
SU-U : Limite haute de la valeur de consigne Process. La valeur de consigne maximale est réglée par ce paramètre. Elle change selon le type d'entrée et la pleine process. (Par défaut : 900) échelle du
PUoF : Écart de la valeur Process. Peut être réglé de -10% à 10% de l'échelle. Cette valeur est ajoutée à la valeur Process affichée. (Par défaut : 0)

Cont: Paramètres du menu Contrôle

Prts : Sélection du type du process. Il peut être HEAt ou Cool (Par défaut : HEAt) CntS : Sélection du type de contrôle du process. Il peut être onoF ou P,d. (Par défaut : onoF)

tunE : Si le paramètre de réglage est réglé sur YES, le calcul des paramètres PID démarre automatiquement. Ce paramètre est affiché si LntS = P.d. (Par défaut: no) Prbn : Bande proportionnelle. Elle peut être réglée de 1% à 100%.

Si [CnE5] = [P, d], ce paramètre est affiché. (Par défaut : 10,0)

t int : Durée totale. Il peut être réglé de 0 à 3600 secondes.

Si CnE5 = P,d, ce paramètre est affiché. (Par défaut : 100)

EdEr : Délai dérivé. Il peut être réglé de 0,0 à 999,9 secondes.

Si [ent5] = P_id, ce paramètre est affiché. (Par défaut : 25.0)

: Période de contrôle de sortie : Elle peut être réglée de 1 à 150 secondes.

Si CnE5 = P1d, ce paramètre est affiché. (Par défaut : 10)

HYSE : Valeur Hystérésis. Elle peut être réglée entre 0% et 50% de la pleine échelle.

(PuPL - PLoL), si CntS = onoF, ce paramètre sera affiché (Par défaut : 0)

Sbou : Valeur de sortie du déclenchement du capteur. Il peut être réglé de 0% à %. (Par défaut : 0,0)

Cout : Ce paramètre détermine la sortie qui sera utilisée comme contrôle de process. Sir LY est sélectionnée, la sortie Relais sera la sortie du process, Si SSr est sélectionnée, la sortie SSR sera la sortie du process. (Par défaut : rLY)

SSE : Valeur de consigne du démarrage progressif. Le mode Démarrage progressif est activé jusqu'à ce que la température atteigne la valeur de consigne pour le démarrage progressif. (Par défaut : 0)

SSCo : Sortie de contrôle de démarrage progressif. Ce paramètre détermine le pourcentage de la sortie Contrôle du démarrage progressif. (Par défaut : 10,0)

SSCT : Délai de contrôle de démarrage progressif. Ce paramètre détermine le délai du mode Démarrage progressif. (Par défaut : 0)

BLA: Paramètres du menu Alarme

RHS1 : Valeur Hystérésis d'alarme. Elle peut être réglée entre 0% et 50% de la pleine échelle ( RwPL - ALoL ). (Par défaut : 0)

R5S1 : Sélection du type d'alarme. (Par défaut : PH,R)

ALo! : Paramètre d'alarme limite basse. Il peut être réglé entre la valeur minimale de l'échelle opérationnelle et la limite haute de l'alarme. (Par défaut : 0)

R_uP 1 : Paramètre d'alarme limite haute. Il peut être réglé entre la limite basse de l'alarme et la valeur maximale de l'échelle opérationnelle. (Par défaut : 500)

Roni: Délai d'activation d'alarme. Il peut être réglé entre 0 à 9999 secondes. ( Par défaut : 0)

Rof1 : Délai d'extinction d'alarme. Il peut être réglé entre 0 à 9998 secondes. S'il est supérieur à 9998, Letch est affiché et la sortie Verrouillage d'alarme est est activ e.(Par défaut : 0)é

AH52: Valeur Hystérésis d'alarme. Peut être réglé entre 0% et 50% de la pleine échelle RLo1

Rt52 : Sélection du type d'alarme. (Par défaut : PH, A)

ALo2 : Paramètre d'alarme limite basse. Il peut être réglé entre la valeur minimale de l'échelle opérationnelle et la limite haute de l'alarme. (Par défaut : 0)

2 : Paramètre d'alarme limite haute. Il peut être réglé entre la limite basse de l'alarme et la valeur maximale de l'échelle opérationnelle. (Par défaut : 500)

Ron2 : Délai d'activation d'alarme. Il peut être réglé entre 0 à 9999 secondes. (Par défaut : 0)

RoF2 : Délai d'extinction d'alarme. Il peut être réglé entre 0 à 9998 secondes. S'il est supérieur à 9998, LECH est affiché et la sortie Verrouillage d'alarme est activée. (Par défaut : 0)

NOTE: Les paramètres Alarme 2 (AHS2, AtS2, ALo2, AuP2, Aon2, AoF2) sont activés si le paramètre Cout est réglé sur SSR.

Prot Paramètre du menu Protection

PrPS : Mot de passe pour accéder à la section Programmation. Il peut être réglé de 09999. à

Si PrPS est 0, l'écran Mot de passe n'est pas affiché. Si PrPS n'est pas égal à 0 et que l'utilisateur accède au menu sans saisir le mot de passe, il pourra lire tous les menus sauf le menu Protection Prot. Il ne pourra pas modifier aucun des paramètres ( Valeur par défaut : 0).

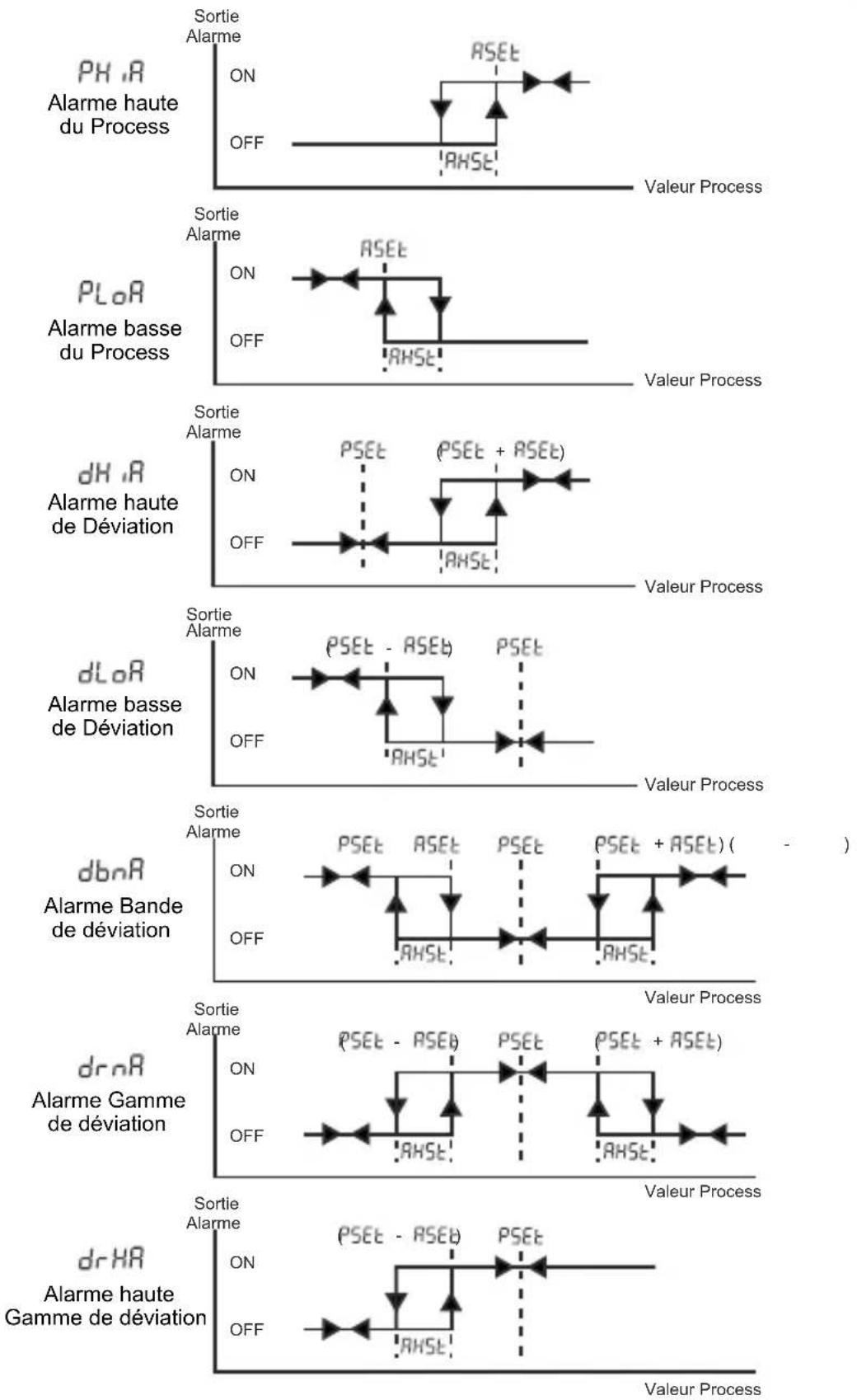

Types d'alarmes

Messages d'erreur

1 - Erreur du capteur dans les entrées analogiques. La connexion du capteur est erronée ou la connexion au capteur n'est pas établie.

2- Si la valeur de l'entrée analogique est inférieure au paramètre de la limite basse PLoL du process, la valeur affichée en haut de l'écran clignote (comme illustré).

3- Si la valeur de l'entrée analogique est supérieure au paramètre de la limite haute _UP_L du process, la valeur affichée en haut de l'écran clignote (comme illustré).

4 - Dans la section Programmation, si le mot de passe n'est pas "0" et que l'utilisateur accède aux paramètres avec le bouton ASET/OK sans saisir le mot de passe mais souhaite modifier un paramètre, un avertissement est affiché en bas de l'écran (illustré ci-contre). Aucune modification n'est possible sans saisir le mot de passe.

5- Dans la section Programmation, lorsque le Réglage est activé YES, si l'avertissement ci-contre à gauche clignote dans l'écran Opération pendant 10 secondes, cela signifie que les conditions nécessaires à un réglage ne sont pas réunies.

Installation

Avant d'installer ce produit, veuillez lire attentivement le manuel d'utilisation et les avertissements ci-dessous.

Contenu :

• Unité monobloc
• Fixation à deux éléments
• Manuel d'utilisation

Avant son installation, vérifiez visuellement que le produit n'a pas été endommagé pendant le transport. Il incombe à l'acheteur de faire installer ce produit par un technicien qualifié en électricité et mécanique.

En cas de risque d'accident causé par un défaut ou une panne de ce produit, coupez le courant et isolez ce produit du système électrique.

Cette unité est normalement fournie sans fusible ou interrupteur d'alimentation.

Utilisez l'interrupteur d'alimentation et le fusible du système le cas échéant.

Vérifiez que la tension d'alimentation correspond aux caractéristiques de cette unité pour éviter une panne ou de la détériorer.

Le courant doit rester couper jusqu'à ce que tout le câblage soit terminé pour éviter tout risque de court-circuit ou de choc électrique.

Ne jamais tenter d'ouvrir, démonter, modifier, réparer ce produit. Toute tentative d'ouverture de ce produit peut provoquer une panne, un choc électrique, un incendie.

Ne pas utiliser ce produit dans une atmosphère dangereuse, combustible ou explosive. Pendant l'installation mécanique, prenez les précautions nécessaires pour ne pas vous blesser sur les bords irréguliers de l'orifice dans le panneau métallique.

Vous devez utiliser les pinces de fixation du produit pour l'installer. Ce produit ne doit pas être installé sans les fixations appropriées. Prenez les précautions nécessaires pour que ce produit ne puisse pas tomber pendant le montage. Il vous incombe de vérifier que ce produit est toujours installé et utilisé conformément à son manuel d'utilisation.

Garantie

EMKO Elektronik garantit que ce produit est fourni sans défaut de fabrication ou de matériau. Cette garantie est valide pendant deux ans. La période de garantie débute à la date de livraison.

Cette garantie reste valide si les conditions et les responsabilités stipulées dans la garantie et le manuel d'utilisation sont intégralement respectées par le client.

Maintenance

Les opérations de maintenance et de réparation doivent uniquement être confiées à un technicien spécialisé. Coupez le courant avant d'accéder aux composants. Ne pas nettoyer le boîtier avec un solvant à base d'hydrocarbure (pétrole, trichloréthylène, etc.). L'utilisation d'un solvant peut réduire la fiabilité mécanique du produit. Utilisez un chiffon légèrement imprégné d'eau ou d'alcool éthylique pour nettoyer le boîtier en plastique.

Autres informations

Coordonnées du fabricant :

Emko Elektronik Sanayi ve Ticaret A.Ş. Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No : 6 16369 BURSA/TURQUIE

Tél. : [phone]

Fax : [phone]

Service de maintenance et de réparation :

Emko Elektronik Sanayi ve Ticaret A.Ş. Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No : 6 16369 BURSA/TURQUIE Tél. : [phone] Fax : [phone]

Informations de commande

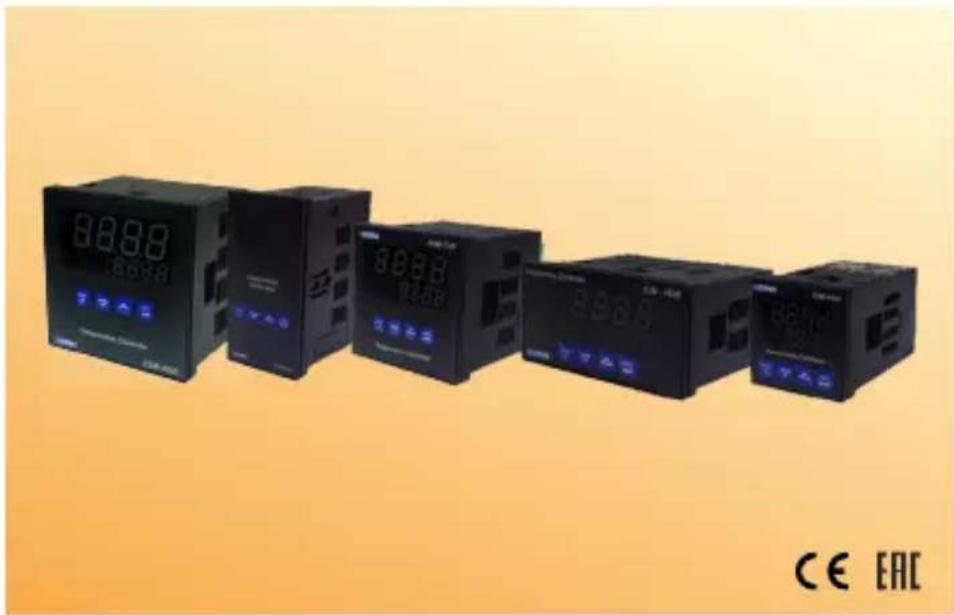

ESM-4420 (48x48 DIN 1/16)

ESM-7720 (72x72 DIN)

ESM-9920 (96x96 DIN 1/4)

A	Tension d'alimentation
2	24V ~50/60Hz or 24V= (±%15)
3	24V ~ (±%15) 50/60Hz
4	115V ~ (±%15) 50/60Hz
5	230V ~ (±%15) 50/60Hz
9	Client

BC	Type d'entrée	Echelle
20	Configurable (Tableau 1)	(Tableau 1)
D	Communication série
0	Aucun
E	Sortie 1 (Process ou Alarme)
1	Sortie relais ( sur charge résistive) 5A@250V~
2	Pilote de sortie SSR (Max. 24mA, )Max.12V ---
FG	Sortie 2 (Alarme)
01	Sortie relais ( sur charge résistive) 5A@250V~
HI	Sortie 3 (Process)
02	Pilote de sortie SSR (Max. 24mA, 1 ) Max.12V ---

Tableau 1

BC	Type d'entrée (TC)	Échelle (°C)	Echelle (°F)
23	J, Fe CuNi IEC584.1(ITS90)	-200°C, 900°C	-328°F, 1652°F
25	K, NiCr Ni IEC584.1(ITS90)	-200°C, 1300°C	-328°F, 2372°F
27	R, Pt13%Rh Pt IEC584.1(ITS90)	0°C, 1700°C	32°F, 3092°F
28	S, Pt10%Rh Pt IEC584.1(ITS90)	0°C, 1700°C	32°F, 3092°F
29	T, Cu CuNi IEC584.1(ITS90)	-200°C, 400°C	-328°F, 752°F
BC	Type d'entrée (RTD)	Échelle (°C)	Echelle (°F)
39	PT 100, IEC751(ITS90)	-200°C, 650°C	-328°F, 1202°F
40	PT 100, IEC751(ITS90)	-199.9°C, 650,0°C	-199,9°F, 999,9°F

Emko

Votre partenaire technologique

Nous vous remercions d'avoir choisi les produits Emko Elektronik. Vous pouvez télécharger le manuel d'utilisation sur notre site internet.

www.emkoelektronik.com.tr
