ESM-9950 - Thermostat Emko - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Régulateur de procédé PID
Marque	Emko
Modèle	ESM-9950
Dimensions (face avant)	96 x 96 mm
Profondeur	87,5 mm
Découpe panneau	92 x 92 mm
Poids	Environ 350 g
Alimentation	100-240 V~ 50/60 Hz (-15%; +10%) -6 VA ou 24 V~/= (-15%; +10%) -6 VA/W
Affichage de procédé (PV)	LED rouge 4 chiffres, hauteur 19 mm
Affichage de consigne (SV)	LED vert 4 chiffres, hauteur 10,8 mm
Entrée universelle	Thermocouple (TC), RTD, mV, V, mA
Modes de contrôle	ON/OFF, P, PI, PD, PID
Réglage automatique	Auto-tune (cycle limite) et Self-tune (réponse segment)
Fonction Ramp/Soak	8 segments, marche-pause/arrêt
Communication série	RS-232 (standard) ou RS-485 (option) avec protocole Modbus RTU
Indice de protection	NEMA 4X (IP65 face avant, IP20 face arrière)
Température de fonctionnement	0 à 50 °C
Humidité de fonctionnement	Maximum 50% (condensation)
Montage	Sur panneau, fixation par attaches
Matériau du boîtier	Plastique
Garantie	2 ans
Entretien	Nettoyer avec un chiffon imprégné d'alcool éthylique ou d'eau
Pièces détachées et réparabilité	Modules E/S interchangeables (série EMO/EMI), réparation par personnel qualifié
Informations générales	Régulateur à entrée universelle avec système de module E/S intelligent, détection rupture capteur, retransmission

FOIRE AUX QUESTIONS - ESM-9950 Emko

Comment régler la valeur de consigne ?

Appuyez sur le bouton Menu pour accéder à l'écran de fonction principal. Utilisez les boutons Haut et Bas pour modifier la valeur de consigne. Appuyez à nouveau sur Menu pour quitter sans enregistrer, ou attendez que la valeur soit sauvegardée automatiquement.

Comment effectuer un auto-réglage (Auto-tune) ?

Dans le menu Run LiSt, sélectionnez Rtun (Auto-tune) ou Sten (Self-tune). Réglez PESE sur YES pour lancer l'auto-réglage. L'appareil déterminera automatiquement les paramètres PID optimaux.

Quels types d'entrées sont supportés ?

L'appareil accepte les entrées universelles : thermocouples (L, J, K, R, S, T, B, E, N, C), RTD (PT-100), mV, V (0-5V, 0-10V) et mA (0-20mA, 4-20mA). La configuration se fait dans le menu PinP ConF.

Comment configurer une alarme ?

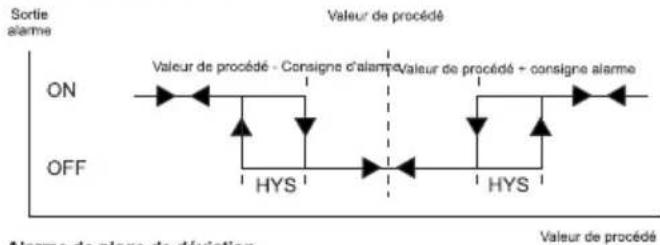

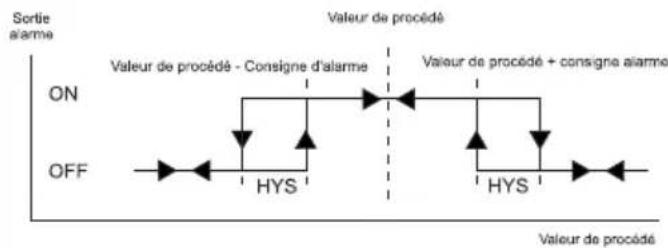

Allez dans le menu out3 ConF (ou module sortie logique). Sélectionnez Lout comme fonction, puis ALt3 pour choisir le type d'alarme (procédé haut/bas, déviation, bande, etc.). Réglez le seuil et l'hystérésis dans ALH3.

Comment utiliser la fonction Ramp/Soak ?

Dans le menu rmP SoA, activez la fonction en réglant run sur YES. Définissez les segments (PU-1 à PU-8) avec leurs valeurs de consigne et les temps de montée (tr-1 à tr-8) et de palier (ts-1 à ts-8). Utilisez les options Hold ou oFF pour suspendre ou arrêter.

Quel protocole de communication est utilisé ?

La communication série utilise le protocole Modbus RTU. L'interface est RS-232 en standard, et RS-485 en option. Les paramètres de communication (adresse, baud rate, parité) se configurent dans le menu Com ConF.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux imbibé d'alcool éthylique ou d'eau. N'utilisez jamais de solvants à base d'hydrocarbures (essence, trichloréthylène) qui pourraient endommager le boîtier.

Que signifie le message d'erreur 'Sensor fault' ?

Cela indique un dysfonctionnement du capteur sur l'entrée analogique (procédé ou module). Vérifiez la connexion du capteur et son câblage. Si le défaut persiste, remplacez le capteur.

Comment modifier le mot de passe ?

Accédez au menu PASS ConF. Vous y trouverez oPPS (mot de passe opérateur) et ECPS (mot de passe technicien). Saisissez un code entre 0 et 9999. Mettez à 0 pour désactiver la protection.

Quels modules de sortie sont disponibles ?

Les modules de sortie interchangeables incluent : EMO-X00 (relais), EMO-X10 (relais statique), EMO-X20 (numérique transistor), EMO-X30 (courant 0/4-20 mA). Les modules d'entrée incluent EMI-X00 (numérique), EMI-X10 (courant), EMI-X20 (CT), EMI-X30 (mV/TC), EMI-X40 (PT-100), EMI-X50 (0-10 V).

MODE D'EMPLOI ESM-9950 Emko

Régulateur de procédé PID à entrée universelle avec Système de module E/S intelligent

- Affichane de procédé (PV) à 4 chiffres et de consigne de procédé (SV) à 4 chiffres

-Entrée procède universelle (TC, RTD, mV—, V—, mA—)

-Entée de capteur secondaire en option

-Étalonnage double ou multiple pour entrée Tension— et Courant—

-Modes de contôle ON/OFF, P, PI, PD et PID configurables

-Réglage automatique PID Auto-tune et Self-tune

-Sélection du mode manuel /automatique pour les sorties contrôle -Trasfert sans à-coup

-Fonction contrôle de soupape motorisée

-Fonctions de chauffage, refroidissement et d'alarme

programmables pour sorties contrôle

-Fonction (Ramp & Soak) de contrôle de profil en 8 segments et marche-pause/arrêt en utilisant via le module d'entrée logique

-Fonction point de consigne distant via les modules d'entrée analogique

-Retransmission

-Détection dysfonctionnement de l'élément chauffant via le module d'entrée 0...5A\~CT

-Système de module E/S intelligent

-Communication en série RS-232 (standart) ou RS-485 (en option) avec protocole Modbus RTU

SPÉCIFICATIONS :

Entrées procédé

Entrée universelle : Entrée universelle, TC, RTD, Courant/tension ---

Thermocouple (TC): L(DIN 43710), J, K, R, S, T, B, E et N (IEC584.1)(ITS90) C (ITS90)

Thermorésistance (RTD) : PT-100 (IEC751)(ITS90)

Entrée = : mV, V, mA

Plage de mesure : Veuillez vous référer au Tableau 1 pour le choix de l'échelle et du type d'entrée

Précision : ± 0,25% de la pleine échelle pour le thermocouple, la thermorésistance et la tension

Compensation de jonction froide : Automatiquement ± 0,1°C/1°C.

Compensation de ligne : Maximum 10 ohms

Protection rupture du capteur : Excellente

Cycle d'échantillonnage : 3 échantillons par seconde

Filtre d'entrée : 0,0 à 900,0 secondes

CONTRÔLE

Modes de contrôle : Programmable ON / OFF, P, PI, PD ou PID.

SORTIE

Sortie relais standard : 5 A @ 250 V\~

(Sortie alarme ou contrôle programmable)

(Durée de vie électrique : 100 000 cycles (pleine charge))

Modules de sortie

- Module de sortie relais

- Module de sortie relais statique (max. 26 mA, 22 V=)

- Module de sortie (transistor) numérique (max. 40 mA à 18 V—)

- Module de sortie courant 0/4...20 mA—

Modules d'entrée

- Module d'entrée numérique

- Module d'entrée courant 0/4...20 mA ---

- Module d'entrée 0...5 A ∼ CT

- Module d'entrée 0...50 m V === ou TC

- Module d'entrée PT-100

- Module d'entrée 0...10 V—

Tension d'alimentation

100-240 V ∼ 50/60 Hz (-%15; +%10) -6 VA

24 V ∼ 50/60 Hz(-%15; +%10)-6 VA or 24 V=

(-%15;+%10)-6 W

(La tension d'alimentation doit être établie dans l'ordre.)

INDICATEURS

Indicateurs de procédés :

ESM-4450 et ESM-9450 : 10,1 mm Affichage LED rouge à 4 chiffres

ESM-4950 et ESM-7750 : 13,2 mm Affichage LED rouge à 4 chiffres

ESM-9950 : 19 mm Affichage LED rouge à 4 chiffres

Indicateurs des points de consigne :

ESM-4450, ESM-4950 et ESM-9450 : 8 mm Affichage LED vert à 4 chiffres

ESM-7750 : 9,1 mm Affichage LED vert à 4 chiffres

ESM-9950 : 10,8 mm Affichage LED vert à 4 chiffres

indicateurs LED : AT (autoréglage), SV (point de consigne), Man

(mode manuel), Auto (mode automatique), O1/2/3 (LED d'état des sorties),

°C, °F, V, LED Ramp et Remote

Classes d'environnement et spécifications physiques

Température de fonctionnement: 0...50°C

Humidité de fonctionnement maxi (50% coldensation)

Indice de protection : NEMA 4X (Ip65 face avant, Ip20 face arrière)

Montage: Montage sur boîtier de type 1

Installation: Installation fixe Catégorie II

Catégorie de surtension:II

Degré de pollution: II, bureau ou lieu de travail, pollution non conductrice

Weight:

Dimensions /Découpe du panneau:

ESM-4450 : (48 x 48mm, Profondeur:116 mm) / (46 x 46mm)

ESM-4950 : (96 x 48mm, :86.5 mm) / (92 x 46mm)Profondeur

ESM-7750 : (72 x 72mm, :87.5 mm) / (69 x 69mm)Profondeur

ESM-9950 : (96 x 96mm, :87.5 mm) / (92 x 92mm)Profondeur

ESM-9450 : (48 x 96mm, :86.5 mm) / (46 x 92mm)Profondeur

Distance minimale entre les centres de découpe du panneau:

ESM-4450:X=65mm,Y=65mm

ESM-4950:X=129mm,Y=65mm

ESM-7750:X=97mm,Y=97mm

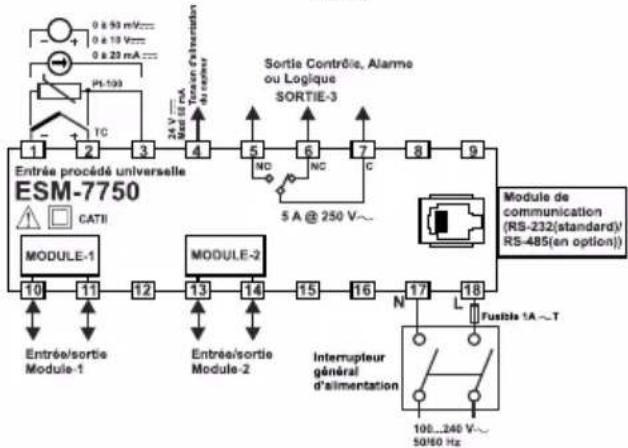

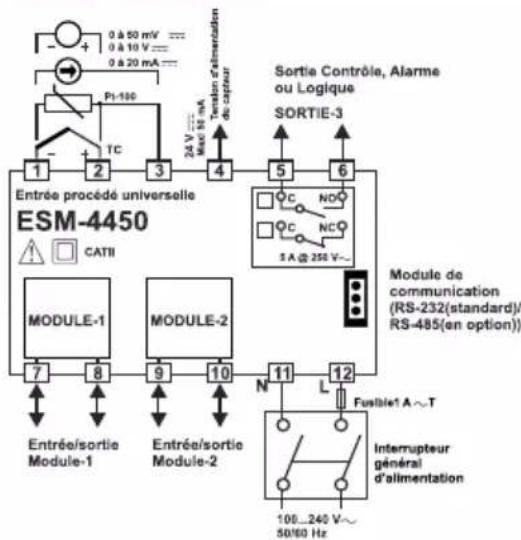

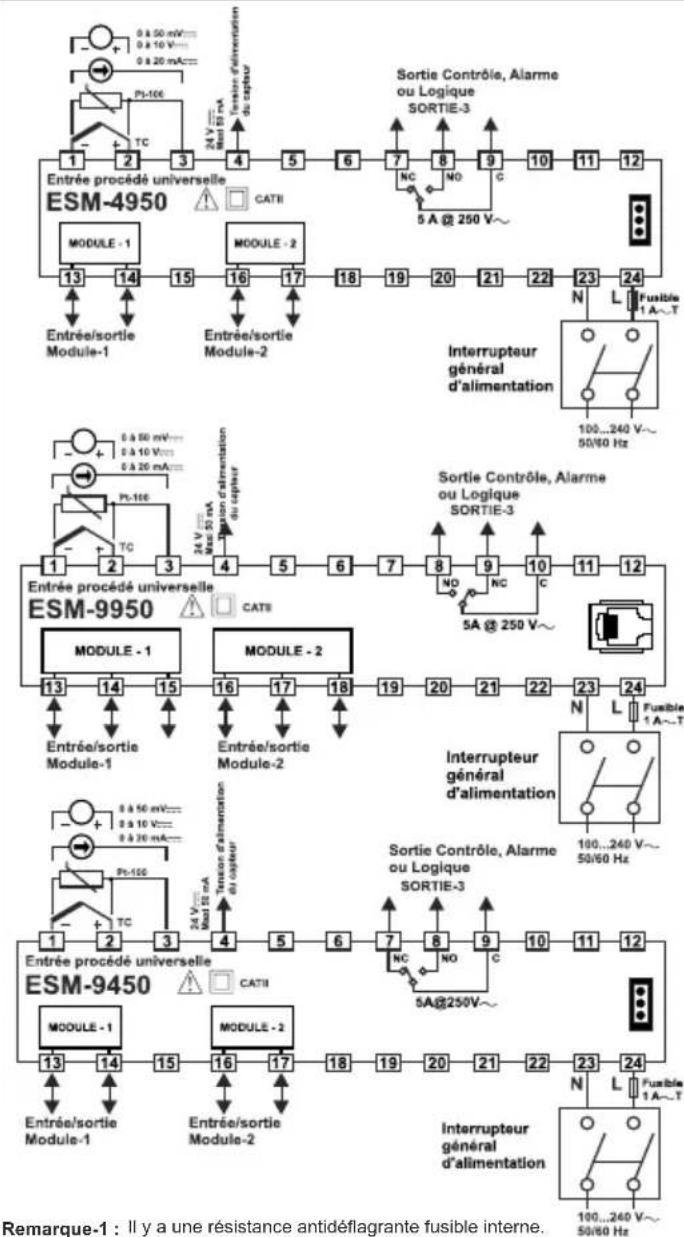

Raccordements électriques
    subgraph_ESM-4950["ESM-4950"]
        A["Module - 1"] --> B["Entrée/sortie Module-1"]
        C["Module - 2"] --> D["Entrée/sortie Module-2"]
        E["Module - 3"] --> F["Entrée/sortie Module-3"]
        G["Module - 4"] --> H["Entrée/sortie Module-4"]
        I["Module - 5"] --> J["Entrée/sortie Module-5"]
        K["Module - 6"] --> L["Entrée/sortie Module-6"]
        M["Module - 7"] --> N["Interrupteur général d'alimentation"]
        O["Module - 8"] --> P["Interrupteur général d'alimentation"]
        Q["Module - 9"] --> R["Interrupteur général d'alimentation"]
        S["Module - 10"] --> T["Interrupteur général d'alimentation"]
    end

    subgraph_ESM-9950["ESM-9950"]
        U["Module - 1"] --> V["Entrée/sortie Module-1"]
        W["Module - 2"] --> X["Entrée/sortie Module-2"]
        Y["Module - 3"] --> Z["Entrée/sortie Module-3"]
        AA["Module - 4"] --> AB["Entrée/sortie Module-4"]
        AC["Module - 5"] --> AD["Entrée/sortie Module-5"]
        AE["Module - 6"] --> AF["Interrupteur général d'alimentation"]
        AG["Module - 7"] --> AH["Interrupteur général d'alimentation"]
        AI["Module - 8"] --> AJ["Interrupteur général d'alimentation"]
        AK["Module - 9"] --> AL["Interrupteur général d'alimentation"]
    end

    subgraph_ESM-9450["ESM-9450"]
        AM["Module - 1"] --> AN["Entrée/sortie Module-1"]
        AO["Module - 2"] --> AP["Entrée/sortie Module-2"]
        AQ["Module - 3"] --> AR["Interrupteur général d'alimentation"]
        AS["Module - 4"] --> AT["Interrupteur général d'alimentation"]
        AU["Module - 5"] --> AV["Interrupteur général d'alimentation"]
        AW["Module - 6"] --> AX["Interrupteur général d'alimentation"]
    end

    style ESM-4950 fill:#f9f,stroke:#333
    style ESM-9950 fill:#ccf,stroke:#333

Remarque-2 : Un fusible externe est recommandé.
1A-T-pour-l'alimentation 24000 or 24V
1A-T pour l'alimentation 24V ---

Remarque-3 : "L'ENT(+)," est (-) pour 24V-tension d'alimentation

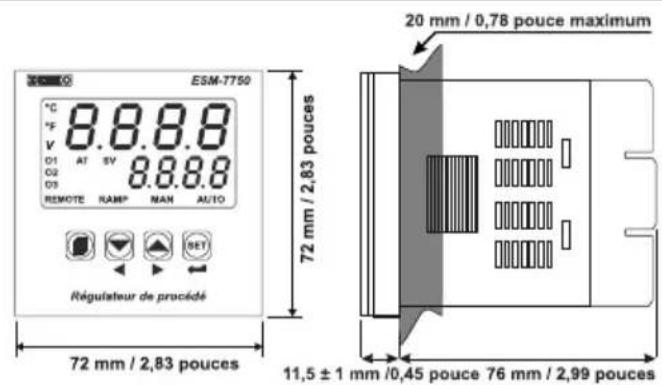

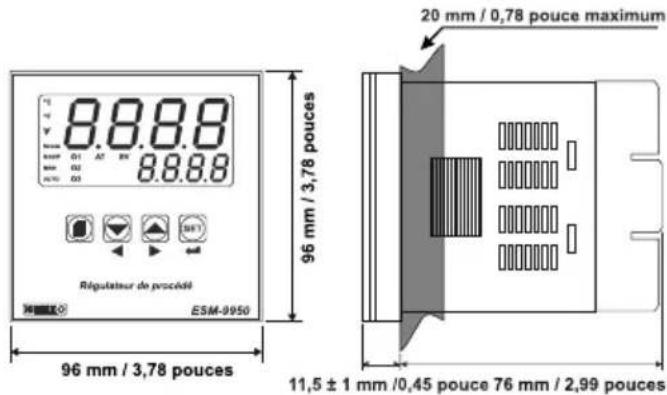

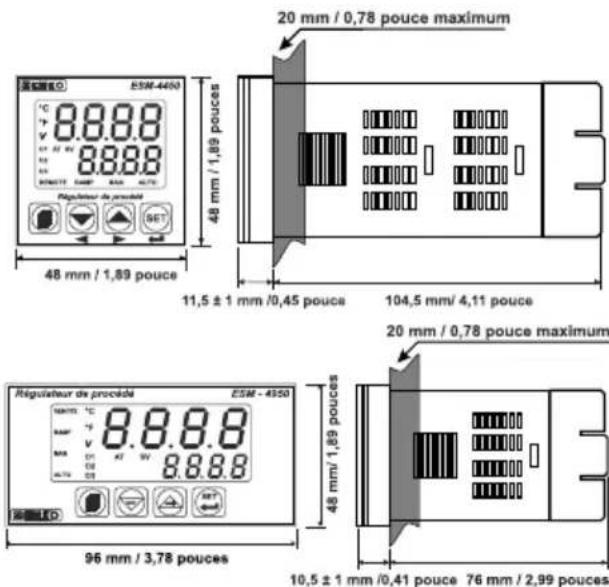

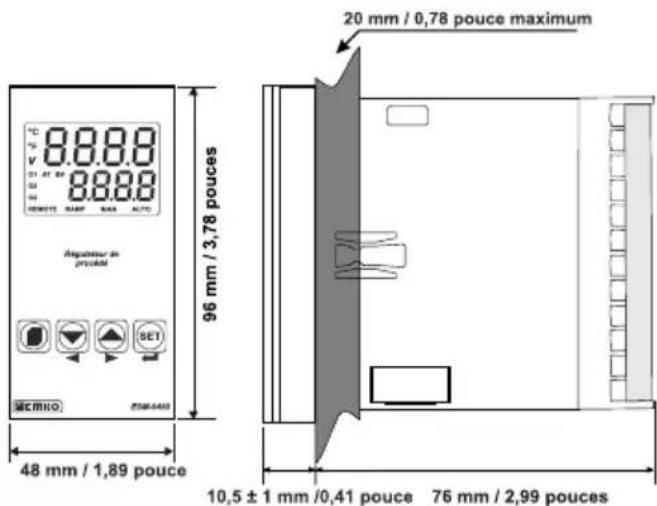

DIMENSIONS

20 mm / 0,78 pouce maximum 25M-4550 8.8.8.8 8.8.8.8 48 mm / 1,89 pouces 11,5 ± 1 mm /0,45 pouces 104,5 mm/ 4,11 pouces 20 mm / 0,78 pouce maximum Réguléteur de procédé 25M - 4550 8.8.8.8 8.8.8.8 48 mm / 1,89 pouces 96 mm / 3,78 pouces 10,5 ± 1 mm /0,41 pouce 76 mm / 2,99 pouces

ESM-7750 °C 8.8.8.8 °F V O1 AT SV O2 O3 8.8.8.8 REMOTE RAMP NAN AUTO RÉGULATEUR DE PROCÉDÉ 72 mm / 2,83 pouces 20 mm / 0,78 pouce maximum 72 mm / 2,83 pouces 11,5 ± 1 mm /0,45 pouce 76 mm / 2,99 pouces

Régatéur de procédé ESM-0950 8.8.8.8 8.8.8.8 96 mm / 3,78 pouces 20 mm / 0,78 pouce maximum 11,5 ± 1 mm /0,45 pouce 76 mm / 2,99 pouces

20 mm / 0,78 pouce maximum 96 mm / 3,78 pouces 48 mm / 1,89 pouce 10,5 ± 1 mm /0,41 pouce 76 mm / 2,99 pouces

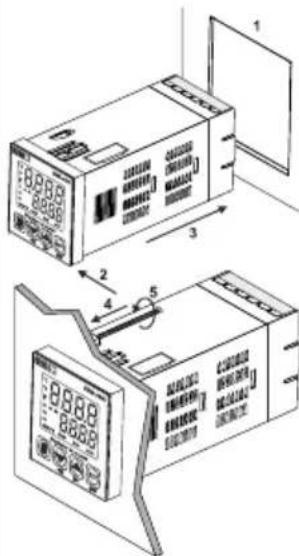

FIXATION SUR PANNEAU

1- Avant d'installer l'unité sur votre panneau assurez-vous des bonnes dimensions de la découpe.
2- Vérifiez la position de la garniture de la façade.
3- Introduisez l'unité dans la découpe. Si les attaches de montage sont sur l'unité, retirez-les avant d'introduire l'unité dans le panneau.
4- Introduisez l'unité dans la découpe du panneau par la face avant.
5- Introduisez les attaches de montage dans les trous situés en haut et en bas de l'unité et serrez les vis de fixation jusqu'à ce que l'unité soit fermement fixée au panneau.

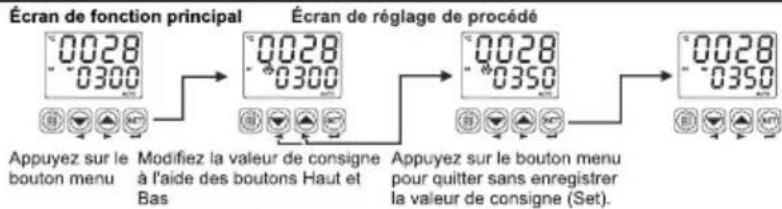

Réglage de la valeur de consigne de procédé

Écran de fonction principal Écran de réglage de procédé 0028 0300 0028 0300 0028 0350 0028 0350 Appuyez sur le bouton menu Modifiez la valeur de consigne à l'aide des boutons Haut et Bas Appuyez sur le bouton menu pour quitter sans enregistrer la valeur de consigne (Set).

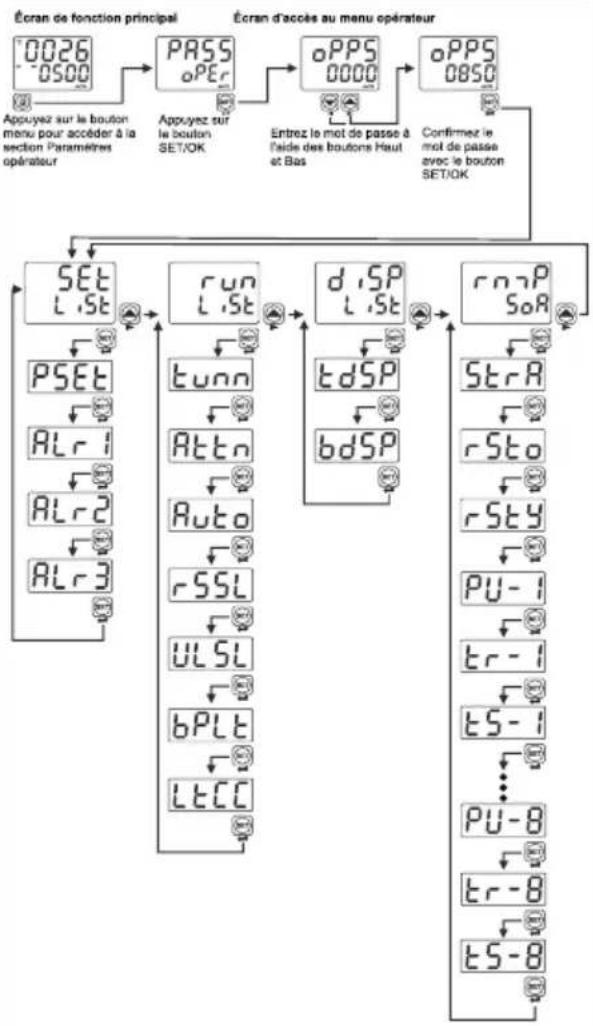

Schéma d'accès aux paramètres opérateurs


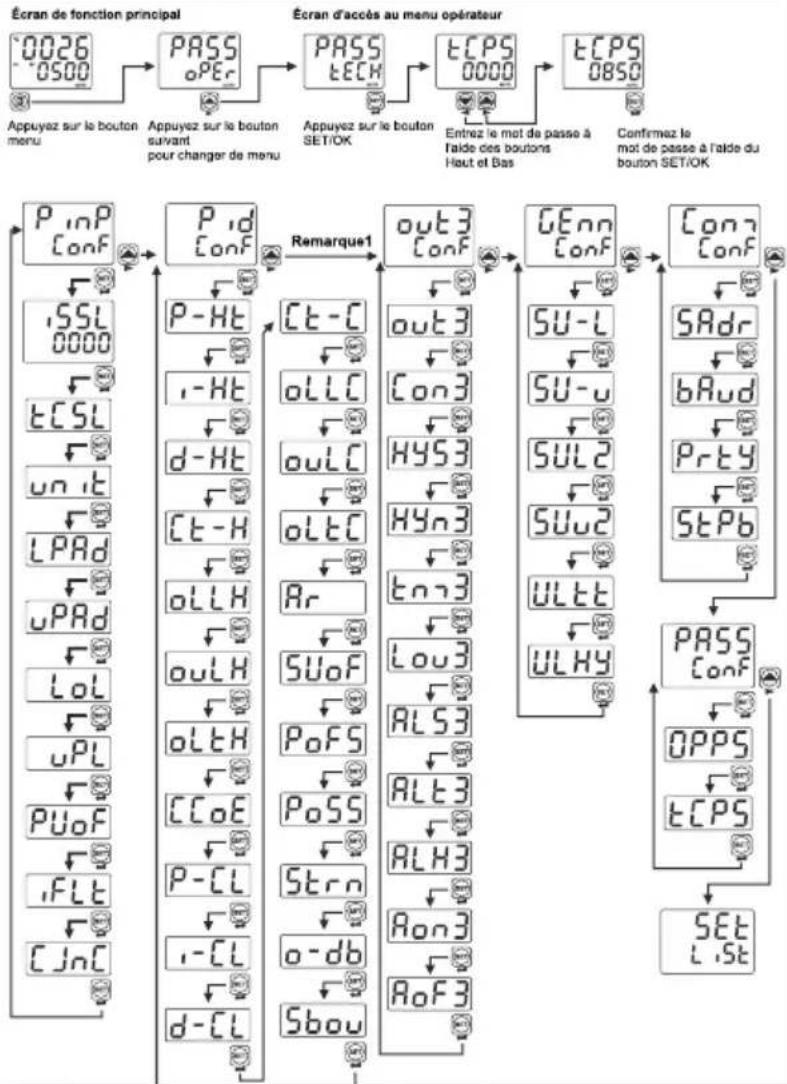

Schéma d'accès aux paramètres technicien

Set LiSt: Valeurs de consigne

PSEE Unité consigne de procédé (-1999,9999)
RLr I Unité consigne d'Alarme-1 (-1999,9999)
RLr2 Unité consigne d'Alarme-2 (-1999,9999)
RLr3 Unité consigne d'Alarme-3 (-1999,9999)

Run LiSt : Sélection du mode de fonctionnement et du réglage PID

SÉLECTION RÉGLAGE La sélection d'une des méthodes ci-dessous permet au dispositif de déterminer les paramètres PID.

☐ Le dispositif fonctionne selon les paramètres PID Paramètres

Rtun Auto tune (réglage du cycle de limite)

5ten Self tune (régiage de la réponse du segment)

PESE Auto-Self Tune L'action Self-Tune est exécutée, si les conditions sont réunies au démarrage initial. En mode normal, il contrôle les conditions de réglage de la sélection Auto Tune expliquée ci-dessous. Si une des conditions est réalisée, l'action Auto-Tune est exécutée

SÉLECTION DU RÉGLAGE AUTOMATIQUE

no Non-exécution (réglage du cycle de limite) par le dispositif
YES Exécution (réglage du cycle de limite) par le dispositif

SÉLECTION DU MODE DE FONCTIONNEMENT

Auto Automatique : Le dispositif calcule automatiquement la valeur de sortie en pourcentage (%).
Manuel : Le régime de sortie en pourcentage (%) peut être régulé manuellement à l'aide des boutons de direction.

oFF La fonction Ramp/Soak est désactivée
La fonction Ramp/Soak est active
Hold La fonction Ramp/Soak est suspendue. Le temps réel est arrêté.

UL SL CONTRÔLE DE LA SOUPAPE MOTORISÉE

90 Le contrôle de la vanne motorisée est désactivé.
HERE La vanne motorisée est utilisée avec la fonction PID de chauffage.
[Cool] La soupape motorisée est utilisée avec la fonction PID de refroidissement.

6PLE TRANSFERT SANS À-COUP

no La valeur de sortie procédé du mode manuel n'est pas prise en compte lors du passage du mode manuel au mode automatique. La nouvelle sortie contrôle mesurée en mode automatique est appliquée à la sortie procédé. La dernière valeur de sortie en % est prise comme valeur de sortie du mode manuel et le mode manuel se poursuit lors du passage du mode automatique au mode manuel

YES En passant du mode manuel au mode automatique, la dernière valeur de sortie procédé du mode maunel est acceptée comme première valeur de sortie procédé du mode automatique et le mode automatique prend la suite. La dernière valeur de sortie procédé en % du mode automatique est acceptée comme valeur de sortie procédé du mode manuel et le mode manuel prend la suite.

L.E.F.C ANNULATION DU VERROUILLAGE D'ALARME

no L'annulation du verrouillage d'alarme n'a pas été effectuée.

YES En cas de sortie d'alarme avec verrouillage et d'absence d'état d'alarme, le verrouillage sera terminé par le dispositif. Une fois terminé, ce paramètre affiche automatiquement

dISP LiSt : Sélection des fonctions de la partie supérieure et inférieur de l'écran.

EdSP Elle définit la fonction de la partie supérieure de l'écran. Ce paramètre détermine la valeur affichée dans la partie supérieure de l'écran.

0000 La valeur de procédé (PV) est affichée dans la partie supérieure de l'écran.

000 Le résultat de la soustraction de la valeur de consigne de procédé et de la valeur de procédé (SV-PV) est affiché dans la partie supérieure de l'écran.

0002 Si un des modules d'entrée analogique est connecté au port du Module-1 ou Module-2, la valeur mesurée de module s'affiche dans la partie supérieure de l'écran.

bdSP Elle définit la fonction de la partie inférieure de l'écran. Ce paramètre détermine la valeur affichée dans la partie inférieure de l'écran.

0000 La valeur de consigne (SV) de procédé s'affiche dans la partie inférieure de l'écran.

0001 La valeur de sortie en % appliquée à la sortie contrôle de procédé s'affiche dans la partie inféneure de l'écran.

0002 L'état de la fonction Ramp/Soak est affiché dans la partie inférieure de l'écran.

0003 Si un des modules d'entrée analogique est connecté au port du Module-1 ou Module-2, la valeur mesurée sur cette entrée de module s'affiche dans la partie supérieure de l'écran.

0004 Si le module d'entrée CTV (EMI-420) est connecté à au port du Module-1 ou Module-2, la valeur mesurée sur cette entrée de module s'affiche dans la partie infé de l'écran.

rmP SoA : Configuration de la fonction RAMP/SOAK et des valeurs de consigne (SET) de segment

StrR Paramètre Soft-Start (démarrage progressif). Lorsque l'appareil est mis sous tension, la valeur de procédé atteint la valeur de consigne au terme de ce temps.

r5to Paramètre de tolérance Ramp/Soak (Échelle 0 % ; 50 %) Si, en cours de cycle Ramp/Soak, la valeur de procédé est hors tolérance (définie avec ce paramètre), la temporisation sera arrêtée.

-5ty Paramètre de sélection de segment de programme Ramp/Soak.

0000 1. programme étapes 1-4

0001 2. programme étapes 5-8

0002 Les segments allant de 1 à 8 sont appliqués comme un seul programme.

PU-1 Valeur de consigne de segment de la fonction Ramp/Soak. Concernant la gradation, la valeur de procédé atteint les valeurs de consigne de segment définies dans ces paramètres au terme des temps définis dans les paramètres de temps de gradation. Concernant le trempage, la valeur de procédé est constante en termes de valeurs de consigne de segment définies dans ces paramètres par rapport aux temps définis dans les paramètres de temps de trempage. Les valeurs de consigne de segment Ramp/Soak peuvent être définies entre la valeur minimum de l'échelle de consigne et la valeur maximum de l'échelle de consigne.

Temps gradation (ramp) de la fonction Ramp/Soak La valeur de procédé atteint les valeurs de consigne de segment au terme des temps définis dans ces paramètres.

Temps trempage (soak) de la fonction Ramp/Soak La valeur de procédé est constante en terme de valeur de consigne de segment pour les temps définis dans ces paramètres.

PinP ConF : Type d'entrée procédé et Paramètres applicables à l'entrée procédé

,SSL Définit le type d'entrée procédé.

0000 Sélection du type d'entrée TC

000 ! Sélection du type d'entrée RTD

0002 Sélection du type d'entrée Courant/Tension—

ECSL Définit le type et l'échelle du thermocouple pour l'entrée TC. Il est actif si le type d'entrée TC est sélectionné

0000 L (-100 °C; 850 °C) ou (-148 °F; 1562 °F)

000 L (-100,0 °C; 850,0 °C) ou (-148,0 °F; 999,9 °F)

0002 J (-200 °C; 900 °C) ou (-328 °F; 1652 °F)

0003 J (-199,9 °C; 900,0 °C) ou (-199,9 °F; 999,9 °F)

0004 K (-200 °C; 1300 °C) ou (-328 °F; 2372 °F)

0005 K (-199,9 °C ; 999,9 °C) ou (-199,9 °F ; 999,9 °F)

0006 R (0 °C : 1700 °C) ou (32 °F ; 3092 °F)

0007 R (0,0 °C ; 999,9 °C) ou (32,0 °F ; 999,9 °F)

0008 S (0 °C ; 1700 °C) ou (32 °F ; 3092 °F)

0009 S (0,0 °C ; 999,9 °C) ou (32,0 °F ; 999,9 °F)

00 10 T (-200 °C ; 400 °C) ou (-328 °F ; 752 °F)

0011 T(-199,9°C;400,0°C) ou (-199,9°F;752,0°F)

00 12 B (44 °C ; 1800 °C) ou (111 °F ; 3272 °F)

0013 B (44,0 °C ; 999,9 °C) ou (111,0 °F ; 999,9 °F)

00 14 E (-150 °C ; 700 °C) ou (-238 °F; 1292 °F)

00:5 E (-150,0 °C ; 700,0 °C) ou (-199,9 °F ; 999,9 °F)

0016 N (-200 °C ; 1300 °C) ou (-328 °F; 2372 °F)

0017 N (-199,9 °C ; 999,9 °C) ou (-199,9 °F ; 999,9 °F)

00 18 C (0 °C ; 2300 °C) ou (32 °F ; 3261 °F)

00 19 C (0,0 °C ; 999,9 °C) ou (32,0 °F ; 999,9 °F)

rtd5 Définit le type et l'échelle du capteur pour l'entrée RTD. Il est actif si l'entrée RTD est sélectionnée.

0000 PT-100 (-200°C; 650 °C) ou (-328 °F; 1202 °F)

000 PT-100 (-199,9°C; 650,0 °C) ou (-199,9 °F; 999,9 °F)

UASL Sélection de l'entrée Courant/Tension --- Ce paramètre est actif si Courant/Tension --- est sélectionné.

0000 0...50mV (-1999 ; 9999)

0001 0...5V (-1999 ; 9999)

0002 0...10V (-1999 ; 9999)---

0003 0...20mA (-1999 ; 9999)

0004 4...20mA (-1999 ; 9999)

dPnt Position de la virgule affichée Ce paramètre est actif si Courant/Tension —— est sélectionné.

0000 Aucun virgule

000 : Entre les premier et deuxième chiffres "0,0"

0002 Entre les deuxième et troisième chiffres "0,00"

0003 Entre les troisième et quatrième chiffres "0,000"

UCAL Type de réglage de la valeur d'affichage

0000 Réglage de l'affichage à double point fixe. La valeur inférieure de réglagede l'affichage est établie à -1999, la valeur supérieure de réglage de l'affichage est établie à 9999.

0001 L'utilisateur peut effectuer un réglage d'affichage à double point avec tPoL et tPoH.

0002 L'utilisateur peut effectuer 16 points de réglage d'affichage définis.

tPol Unité (-1999, 9999) de réglage de l'affichage point inférieur Activé si l'entrée Courant/Tension — est sélectionnée.

tPoH Unité (-1999, 9999) de réglage de l'affichage point supérieur Activé si l'entrée Courant/Tension — est sélectionnée.

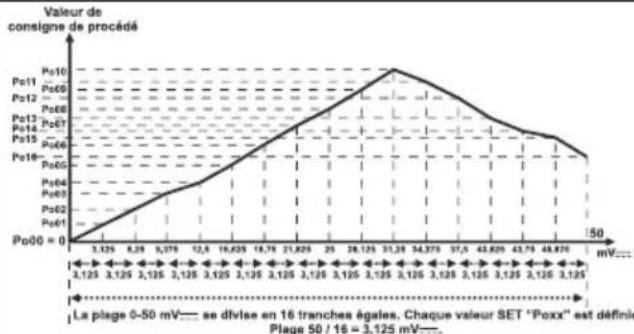

Po00 Unité (-1999, 9999) des points de réglage à l'écran Ce paramètre est actif si Courant/Tension --- est sélectionné. Pour le réglage de l'affichage à points multiples, l'échelle définie

Po 16 est divisée en 16 points de réglage. Par exemple : URSI correspond à 0 (0-50 mV—).

Valeur de coefficient (1,000 ; 9,999)

La valeur de procédé se multiplie à cette valeur.

Activé si l'entrée Courant/Tension — est sélectionnée.

Sélection de l'unité

L'unité est en °C

L'unité est en °F

L'unité est en volt. Activé si l'entrée Courant/Tension === est sélectionnée.

Aucune unité. Activé si l'entrée Courant/Tension === est sélectionnée.

Paramètre de réglage du point inférieur de la valeur de procédé (Pour échelles d'entrée RTD et TC)

Il peut être défini entre -50% et 50% de l'échelle.

Paramètre de réglage du point supérieur de la valeur de procédé (Pour échelles d'entrée RTD et TC)

Il peut être défini entre -50% et 50% de l'échelle.

Valeur minimum de l'échelle de fonctionnement

(Point inférieur de l'échelle, Point supérieur de l'échelle)Unité Utilisé pour calculer la bande proportionnelle et le clignotement de l'affichage.

Valeur maximum de l'échelle de fonctionnement

(Point inférieur de l'échelle, Point supérieur de l'échelle)Unité Utilisé pour calculer la bande proportionnelle et le clignotement de l'affichage.

Décalage d'affichage pour valeur de procédé

(Échelle -10%, Échelle +10%) Unité. Cette valeur de paramètre est ajoutée à la valeur de procédé.

Temps de filtre (0.0, 900.0)secondes

Définit le temps de filtre pour la valeur d'affichage.

Compensation de jonction froide

Ce paramètre est actif si l'entrée procédé est sélectionnée comme entrée TC.

La compensation de jonction froide est active.

La compensation de jonction froide est inactive.

Échelle : La différence, entre le point supérieur et le point inférieur du type d'entrée procédé. Exemple : Si tCSL = 2 (le point inférieur est -200, le point supérieur est 900), alors l'échelle est 1100. Si le type d'entrée est Tension/Courant, alors l'échelle correspond à la différence entre les paramètres tPoH et tPoL.

Pid ConF: Paramètres de configuration PID

BANDE PROPORTIONNELLE (0,0 ; 999,9) %

Si _L = 1000 ^, = 0 ^ et [P-HE] = 50.0 alors la Bande proportionnelle = ( _L - ) * [P-HE] / 100.0 Bande proportionnelle = (1000-0)*50,0/100,0 = 500 °C

TEMPS INTÉGRAL (0, 3600) secondes

Il peut être modifié par l'utilisateur. Une fois le réglage exécuté correctement, la valeur de temps intégral change automatiquement. S'il est à 0, le contrôle intégral est désactivé.

TEMPS DÉRIVÉ (0,0 ; 999,9) secondes

Il peut être modifié par l'utilisateur. Une fois le réglage exécuté correctement, la valeur de temps intégral change automatiquement. S'il est à 0, le contrôle dérivé est désactivé.

TEMPS PERIODE DE CONTRÔLE (1, 150) secondes

Temps période de sortie procédé

SORTIE DE CONTRÔLE MINIMUM (0, ouL H) %

Malgré le résultat du calcul du PID, le dispositif estime la valeur de sortie en % inférieure à ce paramètre, la sortie de refroidissement ou chauffage est active au minimum pour le paramètre OLL.

SORTIE DE CONTÔLE MAXIMUM (oLLH,100,0)%

Malgré le résultat du calcul du PID, le dispositif estime la valeur de sortie en % supérieure à ce paramètre, la sortie de refroidissement ou chauffage est active au maximum pour le paramètre OUL.

TEMPS SORTIE DE CONTÔLE MINIMUM DE CHAUFFAGE (0.0, [E - H)sec

La sortie de chauffage ne peut être activée en dessous de ce paramètre. Même si ce paramètre est à 0, ce paramètre est accepté à 50 millisecondes par sécurité.

COEFFICIENT BANDE PROPORTIONNELLE DE REFROIDISSEMENT (00,0 ; 100,0)

Si le PID chauffage et refroidissement est utilisé dans un système, l'opération de réglage est effectuée par la sortie chauffage. Le paramètre proportionnel de refroidissement est calculé avec la valeur de bande proportionnelle de chauffage et le coefficient (P-CL = P-Ht * CCoE / 100,0)

BANDE PROPORTIONNELLE DE REFROIDISSEMENT (000,0% ; 999,9%)

Si = 1000^ , = 0^ et -Cl = 50.0 alors Bande proportionnelle = ( - ) * -Cl / 100.0 Bande proportionnelle = (1000-0)*50,0/100,0 = 500 °C

TEMPS INTÉGRAL DE REFROIDISSEMENT (0000 s, 3600 s)

Il peut être modifié par l'utilisateur. Une fois le réglage achevé, il peut être modifié par le dispositif. S'il est à 0, la partie contrôle intégral ne fonctionne pas. À la fin de l'opération de réglage, si ce paramètre est à 0, ce paramètre ne peut être modifié car la partie contrôle intégral ne fonctionne pas

TEMPS DÉRIVÉ DE REFROIDISSEMENT (000,0 s ; 999,9 s)

Il peut être modifié par l'utilisateur. Une fois le réglage achevé, il peut être modifié par le dispositif. S'il est à 0, la partie contrôle dérivé ne fonctionne pas. À la fin de l'opération de réglage, si ce paramètre est à 0, ce paramètre ne peut être modifié car la partie contrôle dérivé ne fonctionne pas.

TEMPS PÉRIODE DE SORTIE DE REFROIDISSEMENT (1 s, 150 s) II s'agit de la période de contrôle de la sortie de refroidissement.

SORTIE CONTÔLE MINIMUM DE REFROIDISSEMENT (0,0, oul) %

Il s'agit du % de sortie minimum de refroidissement. Si les fonctions de contrôle PID chauffage et refroidissement fonctionnent ensemble, ce paramètre n'est pas considéré. Maigré le résultat du calcul du PID de refroidissement, le dispositif estime la valeur de sortie inférieure à ce paramètre, la sortie de refroidissement est active au minimum pour le paramètre OLLC.

SORTIE CONTÔLE MAXIMUM DE REFROIDISSEMENT (oLLC, 100,0)%

Il s'agit du % de sortie maximum de refroidissement. Même suite au calcul du PID de refroidissement, le dispositif estime la valeur de sortie supérieure à ce paramètre, la sortie de refroidissement est active au maximum pour le paramètre OULC.

SORTIE DE CONTÔLE MINIMUM DE REFROIDISSEMENT (0,0%, [t-c])

La sortie de refroidissement ne peut être activée en dessous de ce paramètre. Même si ce paramètre est à 0, ce paramètre est accepté à 50 millisecondes par sécurité.

ANTI-RESET WINDUP (0-POINT SUPÉRIEUR D'ÉCHELLE) UNITÉ Pendant l'exploitation de PID si

PSET -Ar <= valeur de procédé <= PSET + Ar la condition est réelle, la valeur intégrale est calculée. Si la condition n'est pas réelle, la valeur intégrale n'est pas calculée et la dernière valeur intégrale est utilisée. Si le paramètre Ar est sélectionné et Ar, la bande proportionnelle de chauffage est utilisée pour le processus PID de chauffage au lieu du paramètre Ar et la bande proportionnelle de refroidissement est utilisée pour le processus PID de refroidissement au lieu du paramètre Ar.

DÉCALAGE VALEUR DE CONSIGNE

((- POINT SUPÉRIEUR D'ÉCHELLE/2), ( POINT SUPÉRIEUR D'ÉCHELLE / 2 ) )Unité

+ est utilisé comme valeur de consigne pour les calculs du PID. Ce paramètre est utilisé pour la translation de la bande proportionnelle.

DÉCALAGE SORTIE PID

(POUR PID DE CHAUFFAGE 0,0, 100,0)%

(POUR PID DE REFROIDISSEMENT-100,0, 0,0)%

(POUR PID DE CHAUFFAGE & REFROIDISSEMENT : -100,0, 100,0)% Ce paramètre est ajouté au "% de Sortie" calculé à la fin du PID

DÉCALAGE SORTIE LIÉ AU POINT DE CONSIGNE PID

(POUR PID DE CHAUFFAGE 0,0, 100,0)%

(POUR PID DE REFROIDISSEMENT-100,0, 0,0)%

(POUR PID DE CHAUFFAGE & REFROIDISSEMENT : -100,0, 100,0)%

Ce paramètre est ajouté à la sortie procédé en % calculée à la fin du PID en fonction de la valeur de consigne de procédé

PoSS * PSET / ( uPL - Lot )

STABILISATION DE LA VALEUR DE PROCÉDÉ (1, POINT SUPÉRIEUR D'ÉCHELLE) Unité

Il est utilisé pour contrôler si la valeur de procédé oscille ou non lorsque le paramètre Eun indique Rt un ou RESE Si : PSET -STR n <= Valeur de procédé <= PSET +STR n la condition n'est pas réelle, alors le dispositif démarre automatiquement l'opération

POINT INFÉRIEUR D'ÉCHELLE : La valeur minimum d'entrée procédé pour les entrées Pt-100 et TC. -1999 pour les entrées basées sur le réglage d'affichage à double point fixe. Le point inférieur d'échelle est le plus faible comparé à tPoL ou tPoH pour les entrées basées sur le réglage d'affichage à double point sélectionnables. Le point inférieur d'échelle est le plus faible comparé à PoCO ou PoIg pour les entrées basées sur le réglage d'affichage à points multiples

POINT SUPÉRIEUR D'ÉCHELLE : La valeur maximum d'entrée procédé pour les entrées Pt-100 et TC. 9999 pour les entrées basées sur le réglage d'affichage à double point fixe. Le point supérieur d'échelle est le plus élevé comparé à P_o1 ou P_oH pour les entrées basées sur le réglaged'affichage à double point sélectionnables. Le point supérieur d'échelle est le plus élevé comparé à P_o00 ou P_o16 pour les entrées basées sur le réglage d'affichage à points multiple

TRANSLATION BANDE PROPORTIONNELLE ((- POINT SUPÉRIEUR D'ÉCHELLE / 2 ), ( POINT SUPÉRIEUR D'ÉCHELLE / 2 ) )Unité

En cas d'utilisation de la fonction refroidissement ; la valeur de consigne PSEE de procédé de refroidissement est calculée en ajoutant la valeur de consigne au paramètreo-ob Le mode de contrôle peut être ON/OFF ou PID.

Si la valeur de consigne pour le chauffage = + ; Alors la valeur de consigne pour le refroidissement = + + -db

VALEUR DE SORTIE RUPTURE DE CAPTEUR (POUR PID DE CHAUFFAGE 0,0, 100,0)% (POUR PID DE REFROIDISSEMENT-100,0, 0,0)%

En cas de rupture du capteur, le contrôle de procédé peut continuer en entrant la valeur de sortie en % au paramètre 5bou. Si ce paramètre est 0,0, la sortie de contrôle de procédé n'exécute pas de sortie en cas de rupture du capteur.

IoP1 ConF : Paramètres de configuration du MODULE-1

Ces paramètres sont actifs si le module EMO-400 (sortie relais), EMO-410 (relais statique) ou EMO-420 (sortie numérique) est connecté au port Module-1.

Définit la fonction de sortie pour le Module 1

HERE Chauffage

Cool Refroidissement

Lout Sortie logique

Actif lorsque la fonction de sortie du Module-1 est chauffage ou refroidissement.

oneF ON/OFF

P,d|PID

Valeur d'hystérésis pour OUT-1. Elle peut être établie entre 0% et 50% de l'échelle définie. (Elle est active si la commande ON/OFF est sélectionnée.)

Détermine le mode de fonctionnement de l'hystérésis. (ON/OFF)

0000 SV + HYS/2 et SV - HYS/2

000 | SV et SV+HYS ou SV et SV-HYS

En mode ON/OFF, ce délai doit être dépassé pour que la sortie soit de nouveau alimentée. Elle peut être définie entre 0,0 et 100,0

fonction de sortie logique du module de sortie du Module-1 Elle est activée si la fonction de sortie du Module-1 affiche Lout (Logic Output - Sortie logique)

0000 Sortie d'alarme

000 | Sortie de données manuelle/automatique

0002 Sortie d'alarme rupture du capteur

0003 La sortie est activée lorsque la valeur de procédé est hors bande, définie par la valeur minimum de l'échelle de fonctionnement uPL et la valeur maximum de l'échelle de fonctionnement LoI

0004 La sortie indique que la fonction Ramp/Soak est terminée

0005 Sortie d'alarme rupture du capteur pour le module d'entrée analogique du port Module-2. (Visible si un des modules d'entrée analogique est connecté au port Module-2)

[006] Si la valeur de procédé est inférieure à la valeur minimum de l'échelle de fonctionnement pour le module d'entrée analogique du port Module-2 ou supérieure à la valeur maximum de l'échelle de fonctionnement pour le module d'entrée analogique du port Module-2, la sortie procédé est activée. (Ce paramètre est visible si un des modules d'entrée analogique est connecté au port Module-2)

La sélection de l'entrée de mesure pour la sortie d'alarme Module-1. Ce paramètre est visible si la fonction de sortie logique du Module-1 est la sortie d'Alarme et si un des modules d'entrée analogique est connecté au port Module-2.

La sortie d'alarme est exécutée en fonction de l'entrée procédé.

La sortie d'alarme est exécutée en fonction du module d'entrée analogique (entrée capteur secondaire) du port Module-2.

Type d'alarmes du MODULE-1

Détermine le type d'alarme. Il est actif lorsque la fonction de sortie logique du Module-1 est une sortie d'alarme.

Alarme de procédé élevé.

Alarme de procédé faible.

Alarme de déviation élevée.

Alarme de déviation faible.

Alarme de bande de déviation.

Alarme de plage de déviation

Alarme de dysfonctionnement de l'élément chauffant. Elle est active si le module d'entrée ∼ CT est connecté au port Module-2.

Valeur d'hystérésis d'Alarme-1 du Module-1

Elle est active lorsque la fonction de sortie logique du Module-1 est une sortie d'alarme.

Temporisateur d'activation d'alarme (0, 9999) secondes Il est actif si la fonction de sortie logique du Module-1 est une sortie d'alarme.

Temporisateur de désactivation d'alarme (0, 9998) secondes Temporisateur de désactivation d'alarme. Il peut être défini entre 0000 et 9998 secondes. Lorsque la valeur est supérieure à 9998 LCH, s'affiche à l'écran. Cela signifie que la sortie de verrouillage d'alarme est sélectionnée.

IoP1 ConF : Paramètres de configuration du MODULE-1

Ces paramètres sont actifs si le module EMO-x30 (Sortie 0/4...20 mA—) est connecté au port Module-1.

Configuration du module de sortie analogique du port Module-1.

La sortie 0...20 mA— est sélectionnée

La sortie 4...20 mA— est sélectionnée

Sélection de fonction du module de sortie analogique du port Module-1

Chauffage

Refroidissement.

Retransmission

Fonction de retransmission du MODULE-1 (Elle est active si la fonction "retransmission" est sélectionnée pour le module de sortie analogique du port Module-1

Elle retransmet la valeur de procédé à la sortie analogique.

différence entre la valeur de procédé et la valeur de consigne

Elle retransmet la valeur de consigne à la sortie analogique.

IoP1 ConF : Paramètres de configuration du MODULE-1

Ces paramètres sont actifs si EMI-400 (Entrée numérique) est connecté au port Module-1.

Configuration de l'entrée numérique du port Module-1

Entrée sélection Manuel/Automatique

Entrée Démarrer/Arrêter AutoTune (Réglage du cycle de limite)

Entrée Démarrer/Arrêter Ramp&Soak

Entrée Démarrer/Suspendre Ramp&Soak

Annulation du verrouillage d'alarme.

Contrôle de sortie Activer / Désactiver la sélection.

La sélection de contrôle de sortie de processus (5) ne fonctionne que si le mode AUTO est actif. Si le mode manuel est actif, la sortie est désactivée mais elle peut à nouveau être modifiée manuellement.

Si l'entrée numérique est branchée sur la prise Module-1 et Module-2, ne sélectionnez pas la même fonction pour deux modules.

IoP1 ConF: Paramètres de configuration MODULE-1

Ces paramètres sont actifs si le module EMI-410 (entrée courant 0/4...20 mA), EMI-430 (Entrée TC ou 0...50 mV—), EMI-X40 (Entrée PT-100) ou EMI-450 (Entrée 0...10 V—) est connecté au port Module-1.

,SL1 Configuration du module d'entrée analogique du port Module-1

0000 Sélection du type d'entrée TC. Il doit être sélectionné si le module d'entrée analogique du port Module-1 est EMI-430.

0001 Sélection du type d'entrée PT-100. Il doit être sélectionné si le module d'entrée analogique du port Module-1 est EMI-440.

[0002] Sélection du type d'entrée Tension/Courant ---. Il doit être sélectionné si le module d'entrée analogique du port Module-1 est EMI-410, EMI-430 ou EMI - 450.

ECSL Sélection du type de capteur Module-1 pour le Module d'entrée TC MODULE-1 Actif si le type d'entrée du Module-1 est sélection

0000 L (-100 °C ; 850 °C) ou (-148 °F ; 1562 °F)

0001 L (-100,0 °C ; 850,0 °C) ou (-148,0 °F ; 999,9 °F)

0002 J (-200 °C; 900 °C) ou (-328 °F; 1652 °F)

0003 J (-199,9 °C ; 900,0 °C) ou (-199,9 °F ; 999,9 °F)

0004 K (-200 °C ; 1300 °C) ou (-328 °F ; 2372 °F)

0005 K (-199,9 °C ; 999,9 °C) ou (-199,9 °F ; 999,9 °F)

0006 R (0°C : 1700 °C) ou (32 °F : 3092 °F)

0007 R (0,0 °C ; 999,9 °C) ou (32,0 °F ; 999,9 °F)

0008 S (0 °C ; 1700 °C) ou (32 °F ; 3092 °F)

0009 S (0,0 °C ; 999,9 °C) ou (32,0 °F ; 999,9 °F)

00 10 T (-200 °C; 400 °C) ou (-328 °F; 752 °F)

0011 T (-199,9 °C ; 400,0 °C) ou (-199,9 °F ; 752,0 °F)

00 12 B (44 °C; 1800 °C) ou (111 °F ; 3272 °F)

0013 B (44,0 °C ; 999,9 °C) ou (111,0 °F ; 999,9 °F)

00 14 E (-150 °C ; 700 °C) ou (-238 °F ; 1292 °F)

00 15 E (-150,0 °C ; 700,0 °C) ou (-199,9 °F ; 999,9 °F)

0015 N (-200 °C ; 1300 °C) ou (-328 °F ; 2372 °F)

0017 N (-199,9 °C ; 999,9 °C) ou (-199,9 °F ; 999,9 °F)

00:8 C (0 °C; 2300 °C) ou (32 °F; 3261 °F)

00 19 C (0,0 °C ; 999,9 °C) ou (32,0 °F ; 999,9 °F)

r-t51 Sélection du type de capteur Module-1 pour le Module d'entrée PT-100 MODULE-1. Il est actif si le type d'entrée du Module-1 est sélectionné PT-100

0000 PT-100 (-200°C : 650°C) ou (-328°F ; 1202°F)

000 PT-100 (-199,9°C ; 650,0°C ) ou (-199,9°F ; 999,9°F)

URSI Sélection du Module type d'entrée Courant/Tension --- MODULE-1 Actif si le type d'entrée du Module 1 sélectionné Tension/Courant---.

0000 0...50 mV= (-1999 ; 9999 )

0001 0...5 V= (-1999 ; 9999)

0002 0...10 V= (-1999 ; 9999 )

0003 0...20 mA——(-1999;9999)

0004 4...20 mA= (-1999 ; 9999 )

dPn I Position de la virgule sur l'écran Actif si le type d'entrée du Module 1 sélectionné est Tension/Courant....

0000 Aucune virgule

000:000,0

0002 00.00

0003 0,000

,CA1 Type d'étalonnage. Actif si le type d'entrée du Module 1 sélectionné est Tension/Courant=.

0000 L'étalonnage à double point fixe est effectué. La valeur minimum de l'étalonnage est -1999 et la valeur maximum de l'étalonnage est 9999.

0001 Étalonnage double point sélectionnable effectué.

,CL1 Définit la valeur minimum pour l'étalonnage double point sélectionnable. Actif si le type d'entrée du Module 1 sélectionné est Tension/Courant—.

,CH! Définit la valeur maximum pour l'étalonnage double point sélectionnable. Actif si le type d'entrée du Module 1 sélectionné est Tension/Courant—.

unt 1 Sélection de l'unité

oC L'unité est en °C

OF L'unité est en "F

U L'unité est U.

- Aucune unité.

Lol I Valeur minimum de l'échelle de fonctionnement (Limite inférieure). Elle peut être modifiée en fonction de l'échelle et du type d'entrée analogique.

UPL I Valeur maximum de l'échelle de fonctionnement (Limite supérieure). Elle peut être modifiée en fonction de l'échelle et du type d'entrée analogique

iP_U Décalage d'affichage pour la valeur du module d'entrée analogique. Il peut être établi entre -10% et +10% de l'échelle. Cette valeur est ajoutée à la valeur de procédé.

,FL I C'est le temps de filtre pour le signal d'entrée. Il peut être défini entre 0,0 et 900,0 secondes.

CJn I Il décide si la compensation de jonction froide est active ou non pour le module d'entrée TC du port Module-1. Il est actif si l'entrée procédé du Module 1 est l'entrée TC.

YES La compensation de jonction froide est active.

no La compensation de jonction froide est inactive.

rES I Il détermine si la valeur mesurée à partir du module d'entrée analogique du port Module-1 est utilisée comme point de consigne distant ou non. Ce paramètre est visible si les paramètres de position de virgule et d'unité sont identiques pour le module d'entrée procédé et d'entrée analogique.

YES La valeur mesurée à partir du module d'entrée analogique au port Module 1 est utilisée comme valeur de consigne de procédé. La valeur de consigne de procédé définie par l'utilisateur n'est pas considérée.

no La valeur mesurée à partir du module d'entrée analogique au port Module 1 n'est pas utilisée comme valeur de consigne de procédé. La valeur de consigne de procédé définie par l'utilisateur est considérée.

IoP1 ConF : Paramètres de configuration du MODULE-1

Ces paramètres sont actifs si le module d'entrée ( CT) EMI-420 est connecté au port Module-1.

Cbr1 Rapport de transfert de courant pour Module 1. Il peut être défini entre 0 et 100.

Exemple : Pour un transformateur de courant type 100:5A ; ce paramètre doit être Ctr1= 100/5 = 20

IoP2 ConF: Paramètres de configuration du MODULE-2

L'ensemble des fonctions qui s'appliquent au module-1, module-2 s'appliquent.

out3 ConF: Paramètres de configuration Sortie-3

out3 Définit la fonction de sortie pour la Sortie-3

HERE Chauffage

Cool Refroidissement

Lout Sortie logique

Con3 Définit l'algorithme de contrôle de la Sortie-3. Actif lorsque la fonction de sortie Sortie-3 est chauffage ou refroidissement.

onOF Algorithme de contrôle ON/OFF

P,d Algorithme de contrôle PID

HYS3 Valeur d'hystérésis pour OUT-3. Elle peut être établie entre 0% et 50% de l'échelle définie. (Elle est active si le contrôle ON/OFF est sélectionné)

Determine le mode de fonctionnement de l'hysteresis. (Actif si le contrôle ON/OFF est sélectionné)

0000 SV+ HYS/2 et SV- HYS/2

0001 SV et SV+HYS ou SV et SV-HYS

En mode ON/OFF, ce délai doit être dépassé pour que la sortie soit de nouveau alimentée. (Actif si le contrôle ON/OFF est sélectionné)

Lou3

Elle détermine la fonction de sortie logique pour la Sortie-3.

Actif si la fonction de sortie Sortie-3 affiche Lout (Logic Output - Sortie logique)

0000 Sortie d'alarme

000 : Sortie de données manuelle/automatique

0002 Sortie d'alarme rupture du capteur

0003 La sortie est active lorsque la valeur de procédé est hors tolérance de bande définie par la valeur minimum de l'échelle de fonctionnement Lol et la valeur maximum de l'échelle de fonctionnement uPl

0004 La sortie indique que la fonction Ramp/Soak est terminée

0005 Sortie d'alarme rupture du capteur pour le module d'entrée analogique du port Module-1 ou Module-2. (Visible si un des modules d'entrée analogique est connecté au port Module-1 ou Module-2)

0005 Si la valeur de procédé est inférieure à la valeur de l'échelle de fonctionnement ou du module d'entrée analogique du port Module-1 ou Module-2 ou supérieure à la valeur maximum de l'échelle de fonctionnement ou du module d'entrée analogique du port Module-1 ou Module-2, la sortie procédé s'active. (Ce paramètre est visible si un des modules d'entrée analogique est connecté au port Module-1 ou Module-2)

ALS3

La sélection de l'entrée de mesure pour la sortie d'alarme Sortie-3.

Ce paramètre est visible si la fonction de sortie logique du Sortie-3 est la sortie d'Alarme et si un des modules d'entrée analogique est connecté au port Module-1 ou Module-2.

0000 La sortie d'alarme est exécutée en fonction de l'entrée procédé.

0001 La sortie d'alarme est exécutée en fonction du module d'entrée analogique (entrée capteur secondaire) du port Module-1 ou Module-2.

AL3

Il détermine le type d'alarme.

Actif si la fonction de sortie logique de Sortie-3 est la sortie d'alarme

0000 Alarme de procédé élevé.

0001 Alarme de procédé faible.

0002 Alarme de déviation élevée.

0003 Alarme de déviation faible.

0004 Alarme de bande de déviation.

0005 Alarme de plage de déviation

0006 Actif si le module d'entrée ∼CT est connecté au port Module-1 ou Module-2.

ALH3

Valeur d'hystérésis d'Alarme-3 (Échelle 0%, échelle 50%)Unité

Actif si la fonction de sortie logique de Sortie-3 est la sortie d'alarme

Ron3

Temporisateur d'activation d'alarme (0, 9999) secondes Il est actif si la fonction de sortie logique du Module-1 est la sortie d'alarme.

RoF3

Temporisateur de désactivation d'alarme (0, 9998) secondes

Lorsque la valeur est à 9998, LEEH s'affiche à l'écran. Cela signifie que la sortie de verrouillage d'alarme est sélectionnée. Il est actif si la fonction de sortie logique du Sortie-3 est la sortie d'alarme.

Types d'alarme

Alarme de procédé élevé.

Sortie alarme ON OFF HYS Consigne alarme Valeur de procédé

Alarme de procédé faible.

Sortie alarme ON Consigne alarme OFF HYS Valeur de procédé

Types d'alarme

Alarme de déviation élevée.
    note right of C: "Valeur de procédé + consigne alarm"
    note left of C: "Valeur de procédé"]

Alarme de bande de déviation.

Alarme de plage de déviation

Gen ConF: Paramètres généraux

SU-L

Valeur minimum des valeurs de consigne d'alarme et de consigne de procédé.

SU-u

Valeur maximum des valeurs de consigne d'alarme et de consigne de procédé.

SUL2

1. Limite inférieure de point du consigne capteur. échelle capteur min. 5Uuc²) 2. Unité du capteur Les modules d'entrée analogique du port Module-1 ou Module-2 (Si vous observez un de ces paramètres)

5U2

1. Limite supérieure de point du consigne capteur . échelle capteur min. 5UL2) 2. Unité du capteur

Les modules d'entrée analogique du port Module-1 ou Module-2 (Si vous observez un de ces paramètres)

UL七七

Alors que le moteur est complètement à l'arrêt et la soupape complètement ouverte

Pendant l'ouverture totale ou la fermeture totale pour le temps de passage requis. Une valeur entre 5 et 600 secondes peut être entrée. (Si le contrôle de la soupape motorisée est sélectionné ce paramètre est activé)

ULHY

La durée minimum de la sortie entraînement moteur de soupape (0,1, 5,0)% Ultt = 100 s et U/LHg = 0,1 % et le moteur entraînant la sortie de soupape. Le temps minimum pour être actif 100 * 1,0% = 1 s. (Si le contrôle de la soupape motorisée est sélectionné ce paramètre est activé)

Com ConF: Paramètres de configuration de la communication en série

SAdr

Adresse d'accès de communication (1,247)

Adresse d'accès de communication du dispositif. Elle peut être définie entre 1 et 247.

bRud

Vitesse Baud de communication

0000 Vitesse 1200 Baud.

0001 Vitesse 2400 Baud.

0002 Vitesse 4800 Baud.

0003 Vitesse 9600 Baud.

0004 Vitesse 19200 Baud.

Com ConF: Paramètres de configuration de la communication en série

Sélection parité de communication

0000 Aucune parité.

0001 Parité irrégulière.

0002 Parité régulière.

Sélection bit d'arrêt pour communication

0000 1 bit d'arrêt

000 1 2 bit d'arrêt

PASS ConF: Mots de passe Opérateurs et techniciens

Mots de passe opérateur (0, 9999)

Il est utilisé pour accéder aux paramètres opérateur.

Si c'est 0000 ; aucune protection par mot de passe lors de l'accès aux paramètres opérateur.

Si différent de "0" et que l'utilisateur souhaite accéder aux paramètres opérateur ;

1-Si l'utilisateur n'entre pas correctement le mot de passe oPPS : Il revient à l'écran de fonction sans avoir accédé aux paramètres. 2- Lorsque oPPS s'affiche dans la partie supérieure 0000 et dans la partie inférieure de l'écran, si l'utilisateur appuie sur le bouton SET sans entrer de mot de passe oPPS (Pour consulter les paramètres) L'opérateur peut voir les paramètres et menus opérateur mais ne peu modifier les paramètres

Mots de passe technicien (0, 9999)

Il est utilisé pour accéder aux paramètres technicien.

Si c'est [0000] ; aucune protection par mot de passe lors de l'accès aux paramètres technicien.

Si différent de "0" et que l'utilisateur souhaite accéder aux paramètres technicien ;

1-Si l'utilisateur n'entre pas le bon mot de passe ECP5: Il revient à l'écran de fonction sans avoir accédé aux paramètres. Lorsque ECP5 s'affiche dans la partie supérieure 0000 et dans la partie inférieure de l'écran, si l'utilisateur appuie sur le bouton SET sans entrer de mot de passe ECP5 (Pour consulter les paramètres) : L'opérateur peut voir les paramètres et menus opérateur mais ne peut modifier les paramètres

Messages de dysfonctionnement des régulateurs procédé ESM-XX50

1- Dysfonctionnement du capteur des entrées analogiques. La connexion du capteur est erronée ou inexistante.

2- En cas d'affichage du paramètre "Disp List" et si le le module d'entrée analogique est connecté au port module-1 ou module-2, il s'agit d'une défaillance du capteur du module d'entrée analogique. La connexion du capteur est erronée ou inexistante.

3- Si le paramètre s'affiche et le module d'entrée analogique est connecté au port module-1 ou module-2, il s'agit d'une défaillance du capteur du module d'entrée analogique. La connexion du capteur est erronée ou inexistante.

4 - Si la partie supérieure de l'écran clignote : Si la valeur d'entrée analogique est inférieure à la valeur minimum de l'échelle de fonctionnement la partie supérieure de l'écran LoL se met à clignoter.

5 - Si la partie supérieure de l'écran clignote : Si la valeur d'entrée analogique est supérieure à la valeur maximum de l'échelle de fonctionnement la partie supérieure de l'écran uPt se met à clignoter.

6 - Si le mot de passe opérateur ou technicien est différent de "0" et que l'utilisateur accède au paramètre via le bouton Set sans entrer de mot de passe opérateur ou technicien et souhaite modifier un paramètre, le message d'avertissement s'affiche dans la partie inférieure de l'écran comme illustré à gauche. Le dispositif n'autorise aucune modification sans saisie correcte de mot de passe.

7 - Si l'opération de réglage ne peut s'effectuer en 8 heures, le voyant AT se met à clignoter. Le clignotement peut être supprimé en appuyant sur le bouton Enter.

8- Si l'utilisateur ne prend aucune mesure dans les 120 secondes alors que le dispositif est sur les menus technicien ou opérateur, Ce dernier revient à l'écran de fonctionnement.

9- Le dispositif est sous tension, le mode normal ne démarre pas, et la partie inférieure de l'écran clignote sur le côté :

les ports Module-1 et Module-2, les modules d'entrée analogique EMIX10

EMI-X30, X40-EMI, EMI-X50 se sont installés au moment même de la survenance de l'événement. Pour faire revenir l'unité en mode normal, l'alimentation du dispositif doit être coupée et l'entrée analogique d'un des modules doit être retirée.

10- Sous-tension ; impossibilité pour le mode normal de démarrer et clignotement dans la partie inférieure de l'écran comme illustré à gauche ; Cela apparaît lorsque deux modules d'entrée analogique ( EMI-410, EMI-430,EMI-440,EMI-450 ) sont connectés en même temps au port Module-1 et Module-2. Pour démarrer le mode normal éteignez puis retirez un des modules d'entrée analogique

Installation

Avant de procéder à l'installation de ce produit, veuillez lire attentivement le manuel d'utilisation ainsi que les précautions ci-dessous.

La boîte comprend,

• une unité
• deux attaches de fixation
• un manuel d'utilisation

Il est recommandé d'inspecter visuellement ce produit à la recherche d'éventuels dommages liés à l'expédition avant de procéder à l'installation. Il vous appartient de veiller à ce que l'installation du produit soit réalisée par des techniciens qualifiés en mécanique et en électricité.

En cas de risque d'accident grave résultant d'un dysfonctionnement ou d'un défaut de cette unité, mettez le système hors tension ainsi que le raccordement électrique entre le dispositif et le système.

L'unité est en règle générale fournie sans commutateur de tension ou fusible. Utilisez un commutateur de tension et fusible, le cas échéant.

Assurez-vous d'utiliser une tension nominale d'alimentation afin de protéger l'unité contre les risques de dommages et d'éviter les pannes.

Laissez le dispositif hors tension tant que l'ensemble du câblage n'est pas terminé de façon à éviter tout risque d'électrocution et de problème associé à l'unité. N'essayez jamais de démonter, modifier ou réparer cette unité. Toute altération de l'unité peut entraîner dysfonctionnement, électrocution ou incendie. N'utilisez pas l'unité en atmosphères gazeuses explosives ou inflammables.

Au cours de l'introduction de l'équipement dans la découpe du panneau en métal, au même titre que l'installation mécanique, la présence de bavures métalliques peut occasionner des blessures aux mains ; une attention particulière est requise. L'installation du produit sur un système doit être effectuée avec les attaches de fixation dédiées. N'installez pas le dispositif avec des attaches de fixation inappropriées. Veillez à ce que le dispositif ne tombe pas pendant l'installation. Toute utilisation non spécifiée dans le présent manuel d'instructions de l'équipement engage votre responsabilité.

Garantie

EMKO Elektronik garantit que l'équipement fourni est exempt de tout défaut, tant dans les matériaux utilisés que dans sa fabrication. Cette garantit est valable deux ans à compter de la date de livraison. Cette garantie s'applique si les devoirs et responsabilités, énoncés dans la garantie et le manuel d'utilisation, incombent entièrement au client.

Entretien

Les réparations devront être effectuées uniquement par un personnel qualifié spécialisé. Couper l'alimentation du dispositif avant d'accéder aux pièces internes. Ne pas nettoyer le boîtier avec des solvant à base d'hydrocarbures (essence, trichloéthylène,etc.). L'utilisation de ce type de solvants compromettrait la fiabilité mécanique du dispositif. Se servir d'un chiffon imprégné d'alcool éthylique ou d'eau pour nettoyer les parties extérieures en plastique.

Autres informations

Informations fabricant :

Emko Elektronik Sanayi ve Ticaret A.Ş.

Téléphone : [phone]

Fax : [phone]

Informations service maintenance et réparations :

Emko Elektronik Sanayi ve Ticaret A.Ş.

Demirtaş Organize Sanayi Bölgesi Karanfil Sk. N°: 6 16369 BURSA BURSA / TURQUIE

Téléphone : [phone]

Fax : [phone]

Ce symbole est utilisé pour les avertissements de sécurité. L'utilisateur doit prêter attention à ces avertissements

Ce symbole est utilisé pour déterminer les situations dangereuses résultant d'un choc électrique. L'utilisateur doit absolument prêter attention à ces avertissements.

Ce symbole est utilisé pour déterminer les remarques importantes sur les fonctions et l'utilisation de l'appareil

D	Communication série	Code produit
0	Aucun	-
1	RS-232	EMC-X00
2	RS-485	EMC-X10

E	Sortie-1 (Alarme)
1	Sortie relais (5A@250V~ en charge résistive)

FG	Module-1	Code produit
00	Aucun	-
01	Module de sortie relais	EMO-X00
02	Module de sortie relais statique	EMO-X10
03	Module de sortie (Transistor) numérique	EMO-X20
04	Module de sortie Courant (0/4 ...20 mA===)	EMO-X30
07	Module d'entrée numérique	EMI-X00
08	Module d'entrée courant 0/4...20 mA===	EMI-X10
09	Module d'entrée 0...5 A~CT	EMI-X20
10	Module d'entrée 0...50 mV=== ou TC	EMI-X30
11	Module d'entrée PT-100	EMI-X40
12	Module d'entrée 0...10 V===	EMI-X50

HI	Module-2	Code produit
00	Aucun	-
01	Module à sortie relais	EMO-X00
02	Module de sortie relais statique	EMO-X10
03	Module de sortie (Transistor) numérique	EMO-X20
04	Module de sortie Courant (0/4 ...20 mA==)	EMO-X30
07	Module d'entrée numérique	EMI-X00
08	Module d'entrée courant 0/4...20 mA==	EMI-X10
09	Module d'entrée 0...5A~ CT	EMI-X20
10	Module d'entrée 0...50 mV=== ou TC	EMI-X30
11	Module d'entrée PT-100	EMI-X40
12	Module d'entrée 0...10 V===	EMI-X50

Tableau 1

BC	Type d'entrée(TC)	Échelle (°C)	Échelle (°F)
21	L,Fe Const DIN43710	-100°C, 850°C	-148°F, 1562°F
22	L,Fe Const DIN43710	-100,0°C, 850,0°C	-148,0°F, 999,9°F
23	J,Fe CuNi IEC584.1(ITS90)	-200°C, 900°C	-328°F, 1652°F
24	J,Fe CuNi IEC584.1(ITS90)	-199,9°C, 900,0°C	-199,9°F, 999,9°F
25	K,NiCr Ni IEC584.1(ITS90)	-200°C, 1300°C	-328°F, 2372°F
26	K,NiCr Ni IEC584.1(ITS90)	-199,9°C, 999,9°C	-199,9°F, 999,9°F
27	R,Pt13%Rh Pt IEC584.1(ITS90)	0°C, 1700°C	32°F, 3092°F
28	S,Pt10%Rh Pt IEC584.1(ITS90)	0°C, 1700°C	32°F, 3092°F
29	T,Cu CuNi IEC584.1(ITS90)	-200°C, 400°C	-328°F, 752°F
30	T,Cu CuNi IEC584.1(ITS90)	-199,9°C, 400,0°C	-199,9°F, 752,0°F
31	B,Pt30%Rh Pt6%Rh IEC584.1(ITS90)	44°C, 1800°C	111°F, 3272°F
32	B,Pt30%Rh Pt6%Rh IEC584.1(ITS90)	44,0°C, 999,9°C	111,0°F, 999,9°F
33	E,NiCr CuNi IEC584.1(ITS90)	-150°C, 700°C	-238°F, 1292°F
34	E,NiCr CuNi IEC584.1(ITS90)	-150,0°C, 700,0°C	-199,9°F, 999,9°F
35	N,Nicrosil Nisil IEC584.1(ITS90)	-200°C, 1300°C	-328°F, 2372°F
36	N,Nicrosil Nisil IEC584.1(ITS90)	-199,9°C, 999,9°C	-199,9°F, 999,9°F
37	C,(ITS90)	0°C, 2300°C	32°F, 3261°F
38	C,(ITS90)	0,0°C, 999,9°C	32,0°F, 999,9°F
BC	Type d'entrée(RTD)	Échelle (°C)	Échelle (°F)
39	PT 100, IEC751(ITS90)	-200°C, 650°C	-328°F, 1202°F
40	PT 100, IEC751(ITS90)	-199,9°C, 650,0°C	-199,9°F, 999,9°F
BC	Type d'entrée(Tension —— et Courant)		Échelle
41	0...50 mV——		-1999,9999
42	0...5 V——		-1999,9999
43	0...10 V——		-1999,9999
44	0...20 mA——		-1999,9999
45	4...20 mA——		-1999,9999

Nous vous remercions infiniment d'avoir choisi d'utiliser les produits Emko Elektronik, rendez-vous sur notre site internet pour télécharger l'intégralité du manuel d'utilisation.

www.emkoelektronik.com.tr
