Prime R1000-1D - Recepteur Rockford Fosgate - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur mono
Marque	Rockford Fosgate
Modèle	Prime R1000-1D
Puissance nominale (RMS) @ 4 Ω	500 Watts x 1
Puissance nominale (RMS) @ 2 Ω	1000 Watts x 1
Dimensions (H x L x P)	6,10 x 19,49 x 29,30 cm
Poids approximatif	2,5 kg
Tension d'alimentation	9 à 16 V CC
Capacité du fusible (ampli)	3 x 30 A ATC
Capacité du fusible batterie (externe)	90 A
Impédance de charge minimale	2 Ω (mono)
Rapport signal/bruit (à 1 W)	≥ 80 dB (pondéré A)
Rapport signal/bruit (à puissance nominale)	≥ 100 dB (pondéré A)
Réponse en fréquence	20 Hz – 130 Hz ±1 dB
Filtre passe-bas	12 dB/octave Butterworth, réglable 40 – 130 Hz
Punch Bass	Réglable de 0 dB à +12 dB à 45 Hz
Télécommande de niveau	Incluse (câble de connexion)
Entrée signal	RCA stéréo (tolérance 150 mV – 8 V)
Impédance d’entrée	20 kΩ
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides ou aérosols.
Sécurité	Déconnecter la batterie avant toute intervention. Utiliser des fusibles appropriés. Ne pas exposer à l’eau.
Pièces détachées et réparabilité	Pièces fusibles accessibles. Pour toute réparation, contacter un centre agréé Rockford Fosgate.
Garantie	1 an (États-Unis), selon conditions du manuel

FOIRE AUX QUESTIONS - Prime R1000-1D Rockford Fosgate

Comment installer l'amplificateur Prime R1000-1D ?

Avant toute installation, déconnectez la borne négative de la batterie. Montez l'ampli dans un endroit ventilé, à l'écart du moteur. Utilisez des câbles d'alimentation de calibre 4 AWG. Connectez la borne B+ via un fusible de 90 A situé à moins de 45,7 cm de la batterie. La masse (GND) doit être fixée sur une surface métallique propre. Le fil REM doit être relié à une source de 12 V commutée (fil d'allumage de l'autoradio).

Comment régler le gain de l'ampli ?

Tournez le bouton de gain à fond à gauche (position minimale). Augmentez le volume de l'autoradio aux 3/4 du maximum sans distortion. Tournez ensuite lentement le gain de l'ampli vers la droite jusqu'à obtenir un niveau sonore satisfaisant sans écrêtage. Une fois réglé, ne pas augmenter davantage.

Le voyant de protection (jaune) s'allume, que faire ?

Le voyant jaune indique un court-circuit ou une impédance trop basse. Vérifiez les connexions des haut-parleurs : assurez-vous qu'aucun fil dénudé ne touche la masse et que l'impédance totale n'est pas inférieure à 2 Ω. L'ampli s'éteint automatiquement ; corrigez le défaut avant de le rallumer.

Quelle est l'impédance minimale supportée ?

L'impédance minimale recommandée est de 2 Ω en configuration mono. Une charge inférieure peut déclencher la protection et endommager l'ampli.

Comment brancher la télécommande de niveau Punch ?

La télécommande est fournie avec le câble. Fixez le rail de montage près du tableau de bord, acheminez le câble vers l'ampli et branchez-le sur la prise prévue. Une fois connectée, la télécommande permet de régler le volume à distance. Faites coulisser la télécommande sur le rail jusqu'au déclic.

Que signifie le voyant bleu allumé en permanence ?

Le voyant bleu (Power) indique que l'ampli est sous tension et fonctionne normalement. S'il ne s'allume pas, vérifiez les fusibles, les connexions d'alimentation et la tension de la batterie.

Quel type de câble d'alimentation utiliser ?

Rockford Fosgate recommande un câble d'alimentation de calibre 4 AWG pour les connexions B+ et GND. Le fil de télécommande (REM) peut être de plus faible section (18 AWG). Utilisez toujours des câbles de qualité, de couleur rouge pour l'alimentation, noir pour la masse.

Comment régler le filtre passe-bas ?

Tournez le bouton du filtre à fond vers la gauche (40 Hz). Augmentez progressivement jusqu'à la fréquence souhaitée. Pour un subwoofer, une fréquence de 80 Hz est un bon point de départ. Le filtre est de type Butterworth 12 dB/octave.

L'ampli produit un bruit de moteur, que faire ?

Éloignez les câbles RCA et les câbles d'enceinte des câbles d'alimentation. Vérifiez les masses : la masse de l'ampli doit être sur une surface propre, sans peinture. Ajoutez un fil de masse supplémentaire entre la batterie et le châssis si nécessaire. Si le bruit persiste, testez l'alternateur et la batterie.

Où trouver le numéro de série ?

Le numéro de série est inscrit sur l'extérieur de l'emballage d'origine. Notez-le dans l'espace prévu au début du manuel. Il sert pour la garantie et en cas de vol.

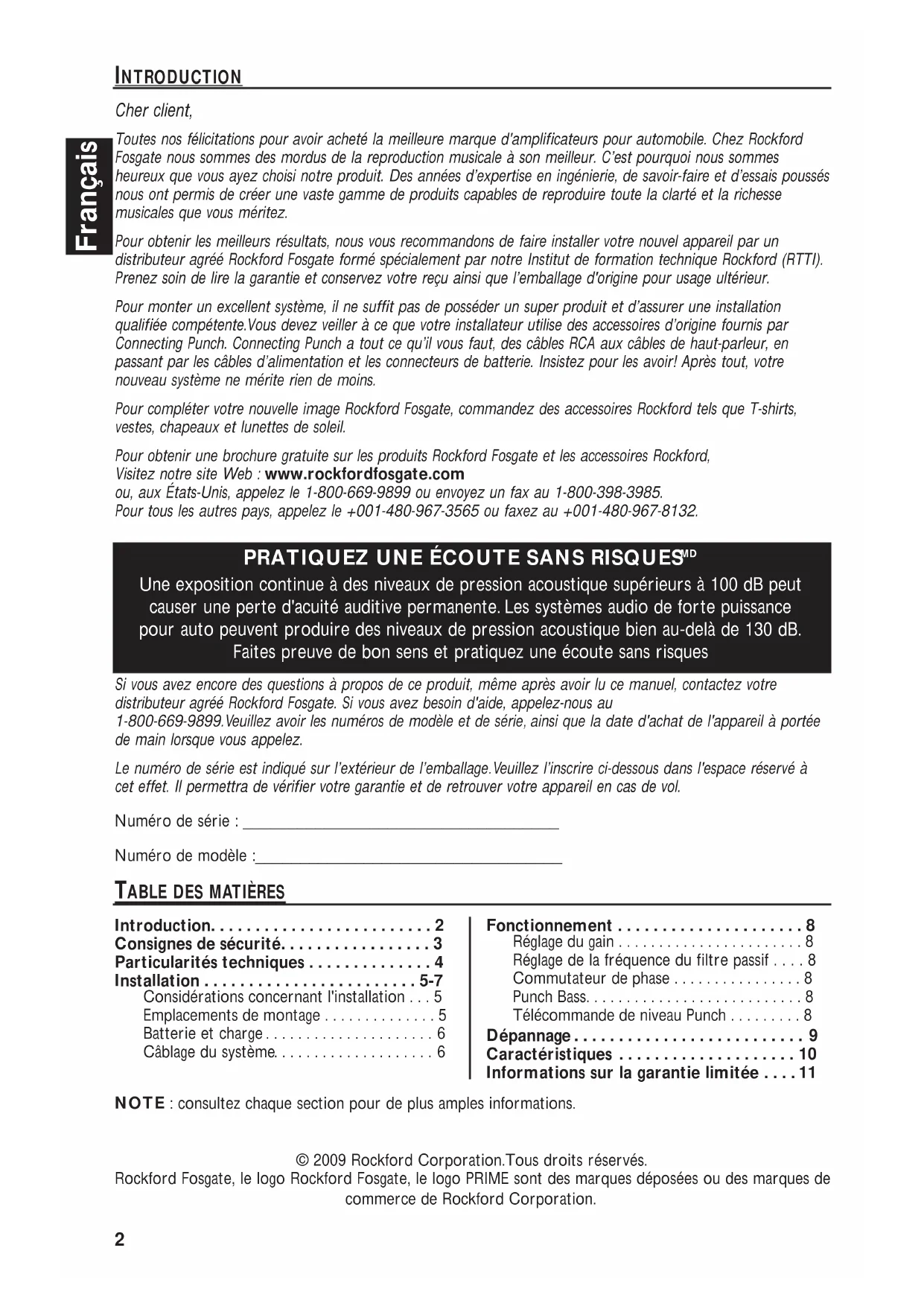

MODE D'EMPLOI Prime R1000-1D Rockford Fosgate

Installation et fonctionnement

Toutes nos félicitations pour avoir achété la meilleure marque d' amplificateurs pour automobile. Chez Rockford Fosgate nous sommes des mordus de la reproduction musicale à son meilleur. C'est pourquoi nous sommes heures que vous ayez choisi notre produit. Des années d'expertise en ingénierie, de savoir-faire et d'essais poussés nous ont permis de creer une vaste gamme de produits capables de reproduce toute la clarté et la richesse musicales que vous méritez.

Pour obtenir les membresurs résultats, nous vous recommendons de faire installer votre nouvel appeareil par un distributeur agreé Rockford Fosgate formé spécialement par notre Institut de formation technique Rockford (RTTI). Prenez soit de dire la garantie et conservez votre reçu ainsi que l'emballage d'origine pour usage ultérieur.

Pour monter un excellent système, il ne suffit pas de posseder un super produit et d'assurer une installation qualifiée compétente. Vous doivent veiller à ce que vous installateur utilise des accessoires d'origine fournis par Connecting Punch. Connecting Punch a tout ce qu'il vous faut, des cables RCA aux cables de haut-parleur, en passant par les cables d'alimentation et les connecteurs de batterie. Insistez pour les avoir! ÀpRES tout, votre nouveau système ne mérite rien de moins.

Pour compléter votre nouvelle image Rockford Fosgate, commandez des accessoires Rockford tels que T-shirts, vestes, chapeaux et lunettes de soleil.

Pour obtenir une brochure gratuite sur les produits Rockford Fosgate et les accessoires Rockford,

Visitez notre site Web: www.rockfordfosgate.com

ou, aux États-Unis, appelez le 1-800-669-9899 ou envoyez un fax au 1-800-398-3985.

Pour tous les autres pays, appelez le +001-480-967-3565 ou faxez au +001-480-967-8132.

PRATIQUEZ UNE ÉCOUTÉ SANS RISQUESMD

Une exposition continue à des niveaux de pression acoustique supérieurs à 100 dB peut causer une perte d'acuité auditive permanente. Les systèmes audio de forté puissance pour auto peuvent produit des niveaux de pression acoustique bien au-delà de 130 dB. Faites preuve de bon sens et pratiquez une écoute sans risques

Si vous avez encore des questions à propos de ce produit, même après avoir lu ce manuel, contactez votre distributeur/agree Rockford Fosgate. Si vous avez besoin d'aide, appelez-nous au 1-800-669-9899. Veuillez avoir les numeros de modèle et de série, ainsi que la date d'achat de l'appareil à portée de main lorsque vous appelez.

Le numero de série est indiqué sur l'extérieur de l'emballage. Veuillez l'inscrite ci-dessous dans l'espace réservé à cet effet. Il permettra de vérifier votre garantie et de retrouverer votre apparéil en cas de vol.

Numéro de série :

Numéro de modele:

TABLE DES MATIÈRES

Introduction. 2

Consignes de sécurité. 3

Particularités techniques 4

Installation 5-7

Considerations concernant l'installation . . . 5

Emplacements de montage 5

Batterie et charge. 6

Cablage du système 6

Fonctionnement 8

Réglage du gain 8

Réglage de la fréquence du filtré passif . . . 8

Commutateur de phase 8

Punch Bass. 8

Télécommande de niveau Punch 8

Dépannage 9

Caracteristiques 10

Informations sur la garantie limitee 11

NOTE : consultez chaque section pour de plus amples informations.

© 2009 Rockford Corporation. Tous droits réservés.

Rockford Fosgate, le logo Rockford Fosgate, le logo PRIME sont des marques déposées ou des marques de commerce de Rockford Corporation.

AVANT DE COMMENCER

Bienvenue à Rockford Fosgate! Ce manuel vise à informer le propriétaire, le vendeur et l'installateur de l'appareil. Si vous désirez apprendre rapidement comment installer ce produit, consultez la section Installation du manuel. Reportez-vous à la Table des matières pour d'autres informations. Nous nous efforçons de faire en sorte que toutes les informations contenues dans ce manuel soient à jour. Mais comme nous améliorons constamment nos produits, nous nous réservons le droit de modifier ces informations sans aucun préavis.

CONSIGNES DE SECURITÉ

ADVERTISSEMENT

Le symbole accompagnant le mot « AVENTISSEMENT » signale à l'utilisateur la présence d'instructions importantes. Le non-respect de ces instructions causera des blessures graves ou la mort.

MISE EN GARDE

Le symbole accompagnant l'expression « MISE EN GARDE » signale à l'utilisateur la présence d'instructions importantes. Le non-respect de ces instructions peut cause des blessures ou endommager l'appareil.

MISE EN GARDE : pour éviter des blessures et ne pas endommager l'appareil, veuillez dire et suivre les instructions du manuel. Nous espérons que ce système vous procurera du plaisir et non des tracas.

MISE EN GARDE: si vous vous sentez incapable d'installer l'appareil vous-même, confiez la tâche à un technicien Rockford Fosgate qualifié.

MISE EN GARDE: avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

CONTENU DEL L'EMBALLAGE

Amplificateur mono Prime R250-1, R500-1 or R1000-1d

Manuel d'installation et d'utilisation

Télécommande d'égaliseur Punch niveau Kit de matériel de montage

Le kit de matériel inclus avec chaque amplificateur contient le matériel de montage nécessaire pour fixer l'ampli au vehicule.

Visitez notre site Web pour obtenir les dernières informations sur tous les produits Rockford.

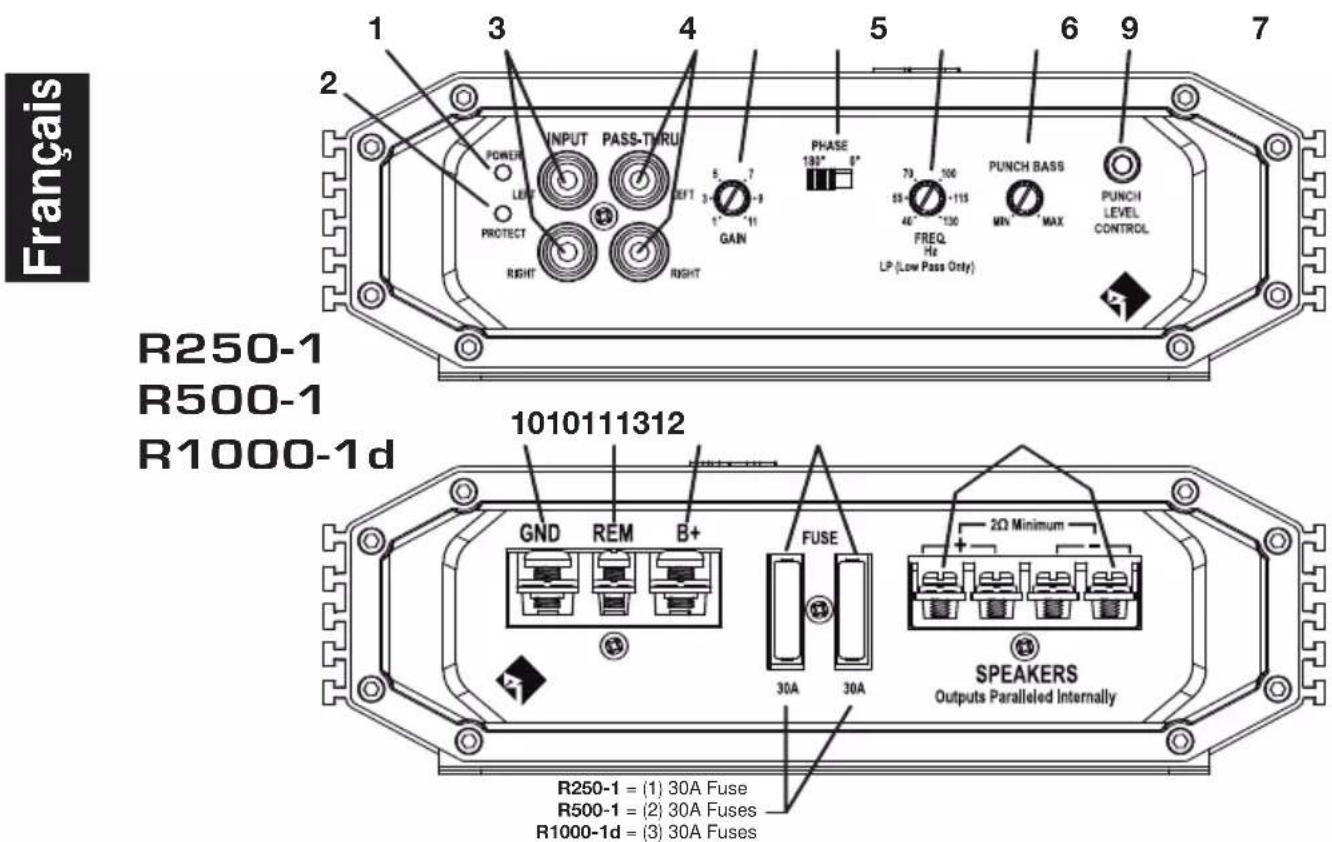

1. DEL d'alimentation (au-dessus de l'appareil - non montré) - Cette DEL bleue s'illumine lorsque l'appareil est allumé.
2. DEL de protection (au-dessus de l'appareil - non montré) - Cette DEL jaune s'illumine si un court-circuit ou une impédance trop BASSE est détecté au niveau des connexions de haut-parleur. L'ampli s'éteint automatiquement si cela se produit.
3. Extension ampli RCA - L'extension ampli permet de connecter en guirlande un second ampli en evitant d'acheminer des cables RCA supplémentaires de l'avant du vehicule vers l'emplacement de l'ampli arriere.
4. Prises d'entrée RCA - Les prises RCA de norme industrielle permettent une connexion facile pour les entrées de signaux. Il sont plaqués de nickelés pour résister à la détérioration de signal due à l'effet de la corrosion.
5. Commande de gain - La commande de gain d'entrée est prérgée de manière à correspondre à la sortie de la plupart des unités source. Elle peut être régée en fonction d'une variété d'unités source.
6. Commutateur de phase - Permet de selectionner la phase de sortie de l'amplificateur entre 0^ et 180^ .
7. Filtre variable - Les amplificateurs sont dotés d'un filtré de Butterworth intégré de 12 dB/octave dont le point de fréquence varie entre 40 Hz et 130 Hz.
8. Punch Bass - Il s'agit d'un niveau régliable Bass contrôle centré à 45 Hz @ 12dB/octave.
9. à distance Niveau Punch – Lorsqu'il est connecté, le "gain" est liée et vous permet de contrôler à distance le niveau de sortie de l'amplificateur du tableau de bord ou la console centrale.
10. Bornes d'alimentation - Ces bornes d'alimentation (B + ) et de masse (GND) a vis sont nickelées et acceptent les connecteurs en annexe ou en fourche.
11. Bornes de télécommande (REM) - Cette borne à vis est nickelée et accepte les connecteurs en anneau ou en fourche. Ce branchement sert à allumer et éteindre l'amplificateur à distance lorsqu'une tension de +12 V c.c. y est appliquée.
12. Fusibles - Ces fusibles ATC sont facilement accessibles en cas de panne. Utilisez toujours des fusibles de rechange de même type et de même calibre. Le calibre des fusibles est indiqué dans la partie caractéristiques techniques.
13. Bornes d'enceinte - Ces bornes (+ et -) à vis nickelées de haute qualité acceptent les connecteurs en annexe ou en fourche. Les sorties positives (+) et négatives (-) sont câblées en parallèle dans le circuit interne.

CONSIDERATIONS CONCERNANT L'INSTALLATION

Voici la liste d'outils requis pour l'installation :

Porte-fusible et fusible.

(Voir les specifications concernant la capacité des fusibles)

Voltmetre-ohmmetre

Pince à dénuder

Pince à sertir

Coupe-fils

Tournevis à embout cruciforme n 2

Clé de borne de batterie

Perceuse a main avec mèches assorted

Tube thermorétrécissable de 1/8 po de diamètre

Connecteurs assortis

Longueur adequate — Fil d'alimentation rouge

Longueur adequate — Fil d'allumage à distance

Longueur adequate — Fil de masse noir

REMARQUE: Nous recommendons l'utilisation d'un fil de 4 AWG pour les prises d'alimentation (B + ) et de masse (GND).

Cette section traite de points concernant le vehicule dont il faut tenir compte pour l'installation de votre nouvel ampli. Vous sauverez du temps en planifiant à l'avance la disposition du système et du câblage. Assurez-vous, entre autres, que chaque composant du système est facilement accessible pour les réglages.

MISE EN GARDE: si vous vous sentez incapable d'installer l'appareil vous-même, confiez la tâche à un technicien qualifié.

MISE EN GARDE: avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

Avant de commencer l'installation, suive ces règes toutes simples :

1. Prenez soit de bien dire et comprendre les instructions avant d'installer l'appareil.
2. Par mesure de sécurité, veuilles débrancher le fil négatif de la batterie avant de commencer l'installation.
3. Pour facilitier le montage, nous vous suggerons de dérouler tous les fils avant d'instructor l'appareil.
4. Acheminez tous les cables RCA de façon groupée, à l'ecart des fils à courant élevé.
5. Utilisez des connecteurs de haute qualite pour assurer une installation fiable et minimiser la perte de signal ou de puissance.
6. Réfléchissez avant de percer quoi ce soit! Faites attention de ne pas couper ou percer le réservoir d'essence, les conduites de carburant, de frein, hydrauliques ou de dépression, ou le câblage électrique lorsque vous travailliez sur un vehicule.
7. Ne faites jamais passer les fils sous le vehicule. Il vaut mieux les installer à l'intérieur du vehicule pour assurer une meilleure protection.
8. Evitez de faire passer les fils par dessus ou a travers des bords tranchants. Tout fil acheminé a travers du métal, un pare-feu en particulier, doit être protégé avec des bagues en caoutchouc ou plastique.
9. Protégéz TOUJOURS la batterie et le circuit électrique des dommages potentiels à l'aide de fusibles. Installez un porte-fusible et un fusible appropriés sur le cable d'alimentation de +12 V à moins de 45,7 cm (18 po) de la borne de batterie.
10. Préparez la masse du chassin en gratant toute trace de peinture de la surface métallique afin d'assurer une bonne mise à la masse. Les connexions de masse doivent être aussi courtes que possible et toujours connectées à du métal soudé à la carroserie ou au chassin du vehicule.

EMPLACEMENTS DE MONTAGE

Compartment moteur

Ne montez jamais cet apparéil dans le compartment mateur. Cela entraînérait l'annulation de la garantie.

Montage dans le coffre

Un montage vertical ou inversé de l'ampli assure un refroidissement ajustat.

Le montage de l'ampli sur le plancher du coffre assure un refroidissement optimal.

Montage dans l'habitacle

Le montage de l'ampli dans l'habitacle passager est acceptable à condition qu'il reçoive suffisamment d'air pour se refroidir. Si vous comptez installer l'ampli sous le siège du vehicule, prévoyez un écartement d'au moins 2,54 cm (1 po) autour du dissipateur thermique de l'ampli.

Un écARTement inférieur à cela n'assure pas un refroidissement satisfaisant, nuit à la performance de l'ampli et est, pas conséquent, fortement déconseillé.

BATTERIE ET CHARGE

Les amplificateurs exercent une charge accrue sur la batterie et le système de charge du vehicule. Nous vous conseillons de vérifier l'etat de l'alternateur et de la batterie pour vous assurer que le système électrique puisse supporter la charge accrue de votre système stéreo. Les systèmes ELECTriques ordinaires en bon état sont normalement capables de fournir sans problème la charge supplémentaire requise par les amplis Power.Toute fois, la durée de vie de la batterie et de l'alternateur peut s'en trouver affectée légarement. Pour maximiser la performance de votre ampli,nous vous sugérons d'utiliser une batterie à usage intensif et un condensateur de stockage d'énergie.

CÁBLAGE DU SYSTÉME

MISE EN GARDE: si vous ne vous sentez pas à l'aise pour effectuer vous-même le câblage de votre nouvel appareil, veuilles confier l'installation à votre distributeur agréé Rockford Fosgate.

MISE EN GARDE: avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

MISE EN GARDE : évitez de faire passer les fils d'alimentation près des cables d'entrée de signaux faibles, de l'antenne, des cables d'alimentation, des équipements ou faisceaux sensibles. Les fils d'alimentation transportent un courant élevé et peuvent produit du bruit dans le système audio.

1. Planifiez l'acheminement des fils. Gardez les cables RCA ensemble mais en les isolant des cables d'alimentation de l'ampli et des autres accessoires automobiles de forte puissance, particulièrement les moteurs electriques, pour éviter que le signal audio ne subisse d'interfERENCE de bruit provenant de champs de rayonnement electriques. Si vous faites passer les fils par un pare-feu ou autre barrière métallique, protégez-les à l'aide de bagues en caoutchou ou en plastique pour éviter les courts-circuits. Conservez toute la longueur des fils pour l'instant. Vous l'ajusterez plus tard.

REMARQUE: Nous recommendons l'utilisation d'un fil de 4AWG pour les prises d'alimentation ( + ) et de masse (GND).

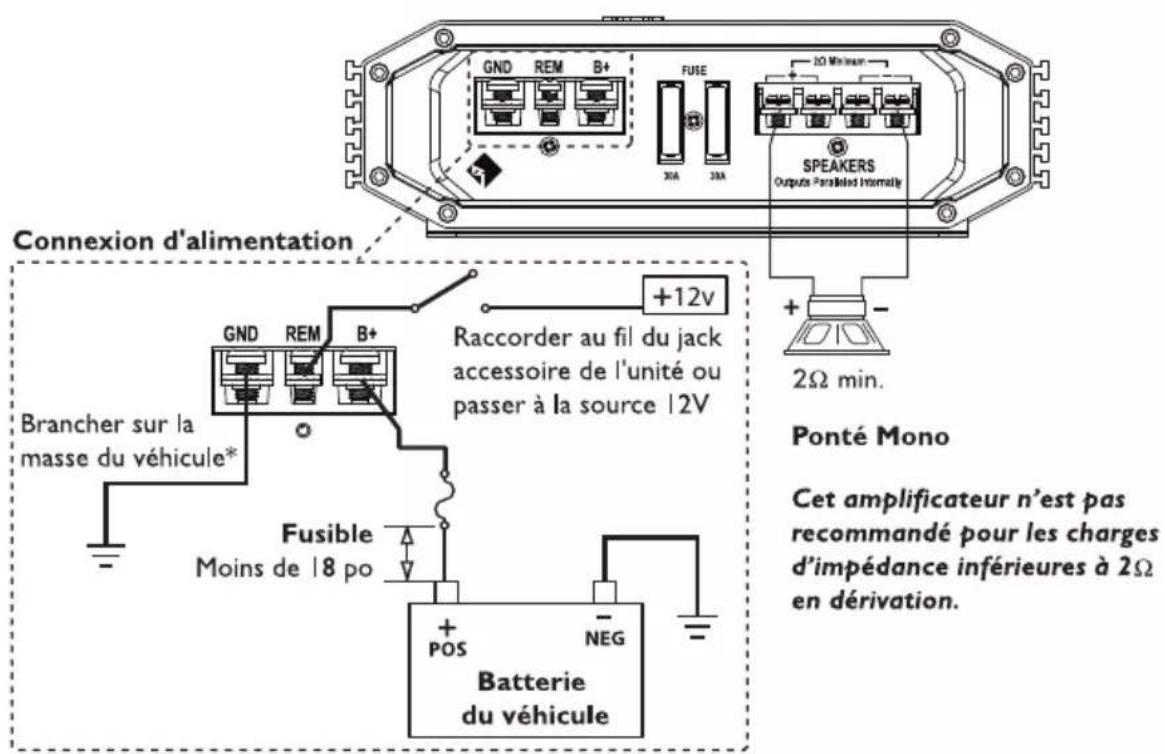

1. Préparez le fil d'alimentation ROUGE à connecter à l'amplificateur en dénuant son extrémité sur 1 cm (3/8 po). Sertissez le fil dénued dans un connecteur en fourche ou en anneau et branche-les sur la borne B+.Serrez la vis pour fixer le fil.

REMARQUE: Le cable B+ DOIT comprer un fusible à 18 po (45,7 cm) ou moins de la batterie du vehicule.
Installez le porte-fusible sous le capot et assurez-vous que les connexions sont étanches.

1. Coupe le fil ROUGE (cable d'alimentation) à moins de 18 po (45,7 cm) de la batterie et épissez un porte-fusible en ligne.Voir les Spécifications en ce qui concerne la capacité du fusible à utiliser. N'INSTALLEZ PAS le fusible pour l'instant.

2. Denudez l'autre extrémité du fil d'alimentation sur 13 mm environ (1/2 po), sertissez-la dans un connecteur en anneau de taille ajustate, puis fixez celui-ci à la borne positive de la batterie.

3. Préparez le fil de masse NOIR à connecter à l'amplificateur en dénuant son extrémité sur 1 cm (3/8 po). Sertissez le fil dénudé dans un connecteur en fourche ou en annexe et branche-les sur la borne de masse (GND). Serrez la vis pour fixer le fil. Préparez la masse du chassis en grattant toute trace de peinture de la surface métallique et en nettoyant soigneusement pour éliminer tout dépôt de saleté et de graisse. Denudez l'autre extrémité du fil et fixez un connecteur en annexe. Fixez le cable au chassis à l'aide d'une vis non anodisée et une rondelle en étoile.

REMARQUE: Gardez le fil NOIR (masse) aussi court que possible. Toujours inférieur à 30 po (76,2 cm).

1. Préparez le fil de télécommande (REM) à connecter à l'amplificateur en dénudant son extrémité sur 1 cm (3/8 po). Sertissez le fil dénudé dans un connecteur en fourche ou en anneau et branche-le sur la borne de télécommande (REM). Serrez la vis pour fixer le fil Connectez l'autre extrémité du fil REM à une source positive commutée de 12

volts. La tension commutée provient généralement du cable d'allumage d'ampli de la source audio. Si la source audio ne compte pas une telle sortie, nous recommendons de raccorder un interrupteur mécanique en ligne avec une source de 12 volts pour activer l'ampli.

1. Montez solidement l'ampli sur le vehicule ou le rack d'ampli. Prenez soin de ne pas le fixer sur des panneaux en carton ou en plastique. Les vis pourraient en effet se decoller des panneaux sous I'effet des vibrations de la route ou des arrets soudains du vehicule.

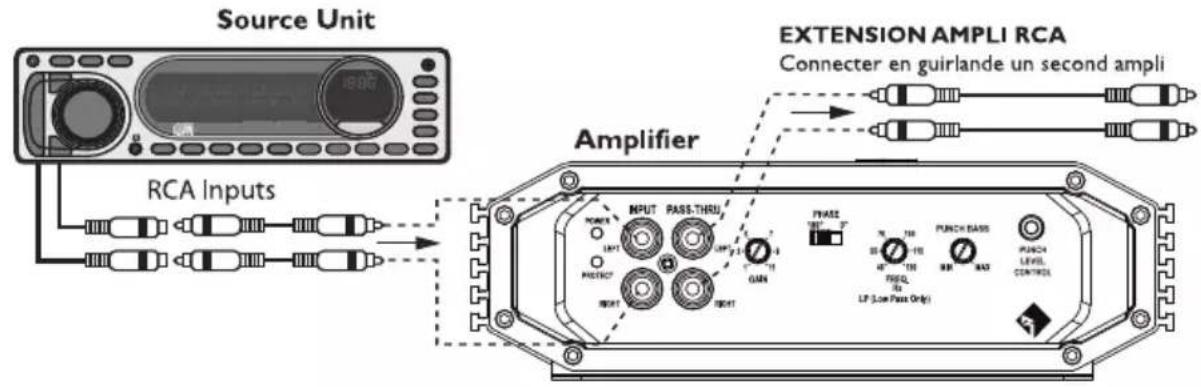

2. Connectez le signal à l'ampli en branchant les cables RCA dans les prises d'entree de l'ampli.

MISE EN GARDE: Assurez-vous toujours que l'alimentation est eteinte ou debranchee au niveau de l'amplificateur avant de connecter les cables RCA. Le non-respect de cette consigne peut entrainer des dommages pour l'amplificateur ou les éléments raccordes a celui-ci.

1. Connectez les enceintes. Dénudez les extrémites de fil d'enceinte sur 1 cm (3/8 po), sertissez-les dans des connecteurs en fourche ou en anneau, puis branchez-les aux bornes d'enceinte. Serrez la vis pour fixer le fil.
2. Effectuez une vérification finale du câblage pour vous assurer que toutes les connexions sont bien mises. Vérifie toutes les connexions d'alimentation et de mise à la masse en vue de fils effilochés et de connexions desserrées pouvant cause des problèmes.Installez le fusible en ligne pres de la connexion de la batterie.

REMARQUE: Cet amplificateur n'est pas recommandé pour les charges d'impédance inférieures à 2-Ohm en dérivation..

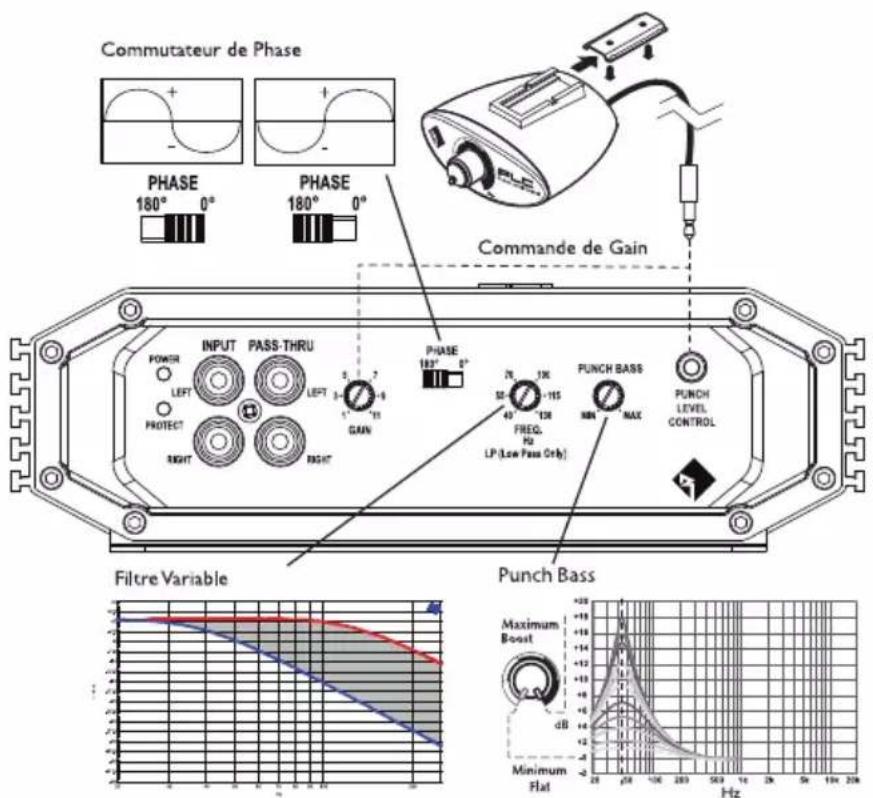

RéGLAGE DU GAIN

Tournez le bouton de réglage du filtre à fond vers la gauche. Avec le système en marche, tournez lentement le bouton de réglage vers la droite jusqu'à la fréquence de coupure souhaitée. Une fréquence d'environ 80 Hz constitue un bon point de départ.

RéGLAGE DE LA FREQUENCY DU FILTRE PASSIF

La fréquence de coupure est régiable entre 40 et 130 Hz. Le contrôle fonctionne en mode passé-bas seulement.

Tournez le bouton de réglage du filtre à fond vers la gauche. Avec le système en marche, tournez lentement le bouton de réglage vers la droite jusqu'à la fréquence de coupure souhaitée. Une fréquence d'environ 80 Hz constitue un bon point de départ.

COMMUTATEUR DE PHASE

Permet de selectionner la phase de sortie de l'amplificateur entre 0^ et 180^ .

PUNCH BASS

Il s'agit d'un niveau régliable Bass contrôle centré à 45 Hz @ 12dB/octave.

TELECOMMANDE DE NIVEAU PUNCH

Lorsqu'il est connecté, le "gain" est liée et vous permet de contrôler à distance le niveau de sortie de l'amplificateur du tableau de bord ou la console centrale.

Montage et installation:

1. Trouvez un emplacement offrant un accès facile au dispositif de télécommande, sous le tableau de bord ou pres de la console centrale.
2. Fixez le rail de montage avec les vis fournies.
3. Acheminez le cable depuis la télécommande et branche-le à l'amplificateur.
4. Faites coulisser la glissiere de la telecommande sur le rail de montage jusqu'à ce qu'elle se fixe avec un déclic.

REMARQUE: si vous éprouvez des difficultés après l'installation, appliquez les procédures de dépannage ci-dessous.

Procedure 1:verifiez que les connexions de l'ampli sont bien mises.

Vérifiez que levoyant POWER est allumé.Si c'est le cas,passez à l'etape 3,sinon poursuivez.

1. Vérifiez le fusible en ligne du cable positif de batterie. Effectuez un remplacement au besoin.
2. Verifie les fusibles de l'ampli.Effectuez un remplacement au besoin.
3. Vérifie que la connexion de mise à la masse est branchée à une surface métallique propre du chassin du vehicule. Procedez à une réparation ou un remplacement si nécessaire.
4. Vérifie la présence d'un courant de 9 à 16 volts au niveau de la borne positive de la batterie et du cable d'allumage à distance. Vérifie la qualité des connexions des deux cables au niveau de l'ampli, de la stéreo, de la batterie et du porte-fusible. Procédez à une réparation ou un remplacement si nécessaire.

Procedure 2:Le voyant de protection ou thermique est allumé.

Procedure 3: Verifiez la sortie audio de l'ampli.

1. Vérifiez que les connexions d'entrée RCA sont bonnes au niveau de la stéreo et de l'ampli. Vérifiez s'il y a des problèmes de torsion ou dépissure tout le long des cables, etc. Testez la présence de courant c.a.au niveau des entrées RCA lorsque la stéreo est allumée. Procedez à une réparation ou un remplacement si nécessaire.
2. Debranche l'entree RCA de I'ampli. Branchez l'entree RCA de la stereo test directement a I'entree de I'ampli.

Procedure 4: vérifie l'ampli si un crepitement se produit lorsque vous l'allumez.

1. Debranchez le signal d'entrée reçu par l'ampli, puis allumez et éteignez l'ampli.
2. Si le bruit disparait, connectez le fil REMOTE de l'ampli à la source audio avec un module d'allumage temporisé.

ou

1. Utilisez une source de 12 Volts différente pour le fil REMOTE de l'ampli (p.ex., directement de la batterie).
2. Si le bruit disparait, utilisez un relais pour isoler l'ampli du signal de bruit du demarrage.

Procedure 5:verifiez l'ampli si un bruit de moteur excessif se produit.

1. Acheminez tous les fils de signal (RCA, cables de haut-parleur) à l'ecart des fils d'alimentation ou de masse.

OU

1. Contournez tous les composants électriques situés entre la stéreo et l'ampli. Connectez la stéreo directement à l'entrée de l'ampli. Si le bruit disparait, l'unité contournée est la cause du bruit.

ou

1. Retirez les fils de masse de tous les composants électriques. Branchez de nouveau les fils à la masse, mais à des emplacements différents. Verifie que ceux-ci sont propres, que le métal est brillant sans trace de peinture, ni rouille, etc.

ou

1. Ajoutez un deuxieme fil de masse allant de la borne négative de la batterie au métal du chassin ou au bloc-moteur du vehicule.

ou

1. Faites effectuer par toute mécanien un essai de charge au niveau de l'alternateur et de la batterie. Vérifie que le circuit électrique du vehicule fonctionne correctement, notamment le distributeur, les bougies et leurs cables, le régulateur de tension, etc.

MODELE - PRIME R250-1 R500-1 R1000-1d

Puisance nominale en continu (RMS) - Mesurée à 14,4 V (batterie)

Charge de 4 mono

150 Watts x 1 320 Watts x 1 500 Watts x 1

Charge de 2Ω mono 500 Watts x 1 500 Watts x 1 1000 Watts x 1

Dimensions :

Hauteur 6,10 cm 6,10 cm 6,10 cm

Largeur 19,49 cm 19,49 cm 19,49 cm

Longueur 29,30 cm 42.30 cm 29,30 cm

Capacité du fusible (Ampères)

(1)30AATC

(2) 30A ATC

(3) 30A ATC

Capacité du fusible de la batterie

40A

60A

90A

(Ampères) externe (non fourni)

Rapport signal/bruit (pondéré A)

A 1 watt dans 4 Ohms (CEA-2006)

Rapport signal/bruit (pondéré A)

Pour une puissance nominale dans 4 Ohms

Pente d'attenuation du filtré

Fréquence de coupure

Réponse en fréquence

Plage de réglage de tension de signal

Protection

Punch Bass

Impedance d'entree

Tension de fonctionnement

Symétrie des entrées

Facteur d'amortissement

THD + N (Distorsion harmonique totale ^+ bruit)

≥80 dB

≥100 dB

12 dB/octave Butterwort

Passe-bas régblade 40 à 130 Hz

de 20 Hz à 130Hz ±1 dB

Variable de 150mV a 8V (entree RCA)

La protection contre les courts-circuits arrêté

l'amplificateur en cas d'impédance très faible ou

de fils d'enceintes court-circuités

Réglable de 0 dB à +12 dB à 45 Hz

20 K-ohms

de 9 à 16Vcc

Non

200

< 1,0% @ 4 ohm

• Ces specifications are conformes à la norme CEA-2006 portant sur la puissance des amplificateurs

Rockford Corporation offre une garantie limite sur les produits Rockford Fosgate selon les termes suivants :

Durée de la garantie

Sources audio, haut-parleurs, processeurs de signaux et amplificateurs PRIME et,PUNCH — 1 an

Amplificateurs POWER — 2 ans

Tout produit remis à neuf en usine — 90 jours (receu obligatoire)

Couverture

Cette garantie s'applique uniquement aux produits Rockford Fosgate vendus à des consommateurs par des distributeurs agreeés Rockford Fosgate, aux États-Unis d'Amérique et leurs territoires. Les produits achétés par des consommateurs auprès d'un distributeur agreeé Rockford Fosgate, dans un autre pays, sont couverts par le distributeur de ce pays et non par Rockford Corporation.

Quist couvert?

Cette garantie s'applique uniquement à l'acheteur initial du produit Rockford acheté aux États-Unis auprès d'un distributeur agree Rockford Fosgate. Afin de bénéficier du service de garantie, l'acheteur doit fournir à Rockford une copie du reçu indiquant le nom du client, le nom du distributeur, le produit acheté et la date d'achat.

Les produits jugés défectueux durant la période de garantie seront réparés ou remplacés (par un produit jugé équivalent) au besoin de Rockford.

Non-couverture

1. Dommages pour cause d'accident, d'abus, de mauvaise utilisation, d'eau, de vol, de transport
2. Coûts et frais relatifs au retrait ou à la réinstallation du produit
3. Service effectué par quelqu'un d'autres que Rockford ou un centre de service autorisé Rockford Fosgate
   4.Tout produit dont le numero de série a ete oblitere,altere ou enleve
4. Dommages suivés infliées à d'autres composants
   6.Tout produit achete en dehors des Etats-Unis
   7.Tout produit qui n'a pas ete achete aupres d'un distributeur agreé Rockford Fosgate

Limineturlesgarantiesimplicites

Toute garantie implicite, y compris toute garantie d'adéquation à un usage particulier et de commerciamilité, est limitée dans le temps à la période de la garantie expresse énoncée ci-dessus. Certaines juridictions ne permettent pas de limitation sur la durée des garanties implicites. En conséquence, l'exclusion ci-dessus peut ne pas vous être applicable. Aucune personne n'est autorisée à assume une quelconque autre responsabilité au nom de Rockford Fosgate relative à la vente de ce produit.

Pour l'obtention de service

Contactez le distributeur agree Rockford Fosgate qui vous a vendu ce produit.

Si vous avez besoin d'aide,appelez le service à la clientele Rockford au 1-800-669-9899.Vous nevez obtenir un numero d'autorisation de retour de marchandise (RA#) avant de renvoyer le produit à Rockford Fosgate. La responsabilité de l'envoi du produit à Rockford vous incombe entierement.

Garantie de l'Union Européenne

Ce produit est conforme aux exigences de garantie actuelles de l'UE.Voir votre distributeur agreeé pour plus de détails.

Estimado cliente,

Impedenza d'ingresso

Tensione operativa

Ingressi bilanziati
