| Tipo de producto | Amplificador mono |
| Marca | Rockford Fosgate |
| Modelo | Prime R1000-1D |
| Potencia nominal (RMS) @ 4 Ω | 500 vatios x 1 |
| Potencia nominal (RMS) @ 2 Ω | 1000 vatios x 1 |
| Dimensiones (Al x An x Prof) | 6,10 x 19,49 x 29,30 cm |
| Peso aproximado | 2,5 kg |
| Tensión de alimentación | 9 a 16 V CC |
| Capacidad del fusible (amplificador) | 3 x 30 A ATC |
| Capacidad del fusible batería (externo) | 90 A |
| Impedancia de carga mínima | 2 Ω (mono) |
| Relación señal/ruido (a 1 W) | ≥ 80 dB (ponderado A) |
| Relación señal/ruido (a potencia nominal) | ≥ 100 dB (ponderado A) |
| Respuesta en frecuencia | 20 Hz – 130 Hz ±1 dB |
| Filtro pasa bajos | 12 dB/octava Butterworth, ajustable 40 – 130 Hz |
| Punch Bass | Ajustable de 0 dB a +12 dB a 45 Hz |
| Control remoto de nivel | Incluido (cable de conexión) |
| Entrada de señal | RCA estéreo (tolerancia 150 mV – 8 V) |
| Impedancia de entrada | 20 kΩ |
| Mantenimiento y limpieza | Limpiar con un paño suave y seco. No usar líquidos ni aerosoles. |
| Seguridad | Desconectar la batería antes de cualquier intervención. Usar fusibles apropiados. No exponer al agua. |
| Piezas de repuesto y reparabilidad | Piezas fusibles accesibles. Para cualquier reparación, contactar a un centro autorizado Rockford Fosgate. |
| Garantía | 1 año (Estados Unidos), según condiciones del manual. |
Preguntas frecuentes - Prime R1000-1D Rockford Fosgate
¿Cómo instalar el amplificador Prime R1000-1D?
Antes de la instalación, desconecte el borne negativo de la batería. Monte el amplificador en un lugar ventilado, alejado del motor. Use cables de alimentación de calibre 4 AWG. Conecte el borne B+ a través de un fusible de 90 A ubicado a menos de 45,7 cm de la batería. La masa (GND) debe fijarse en una superficie metálica limpia. El cable REM debe conectarse a una fuente de 12 V conmutada (cable de encendido del equipo de sonido).
¿Cómo ajustar la ganancia del amplificador?
Gire la perilla de ganancia completamente a la izquierda (posición mínima). Aumente el volumen del equipo de sonido a 3/4 del máximo sin distorsión. Luego gire lentamente la ganancia del amplificador hacia la derecha hasta obtener un nivel de sonido satisfactorio sin recorte. Una vez ajustado, no aumente más.
El indicador de protección (amarillo) se enciende, ¿qué hacer?
El indicador amarillo indica un cortocircuito o una impedancia demasiado baja. Verifique las conexiones de los altavoces: asegúrese de que ningún cable pelado toque la masa y que la impedancia total no sea inferior a 2 Ω. El amplificador se apaga automáticamente; corrija la falla antes de encenderlo nuevamente.
¿Cuál es la impedancia mínima compatible?
La impedancia mínima recomendada es de 2 Ω en configuración mono. Una carga inferior puede activar la protección y dañar el amplificador.
¿Cómo conectar el control remoto de nivel Punch?
El control remoto se suministra con el cable. Fije el riel de montaje cerca del tablero, enrute el cable hacia el amplificador y conéctelo en la toma prevista. Una vez conectado, el control remoto permite ajustar el volumen a distancia. Deslice el control remoto sobre el riel hasta que haga clic.
¿Qué significa el indicador azul encendido permanentemente?
El indicador azul (Power) indica que el amplificador está encendido y funcionando normalmente. Si no se enciende, verifique los fusibles, las conexiones de alimentación y el voltaje de la batería.
¿Qué tipo de cable de alimentación usar?
Rockford Fosgate recomienda un cable de alimentación de calibre 4 AWG para las conexiones B+ y GND. El cable de control remoto (REM) puede ser de menor sección (18 AWG). Use siempre cables de calidad, de color rojo para la alimentación, negro para la masa.
¿Cómo ajustar el filtro pasa bajos?
Gire la perilla del filtro completamente hacia la izquierda (40 Hz). Aumente gradualmente hasta la frecuencia deseada. Para un subwoofer, una frecuencia de 80 Hz es un buen punto de partida. El filtro es de tipo Butterworth 12 dB/octava.
El amplificador produce ruido de motor, ¿qué hacer?
Aleje los cables RCA y los cables de los altavoces de los cables de alimentación. Verifique las masas: la masa del amplificador debe estar sobre una superficie limpia, sin pintura. Agregue un cable de masa adicional entre la batería y el chasis si es necesario. Si el ruido persiste, pruebe el alternador y la batería.
¿Dónde encontrar el número de serie?

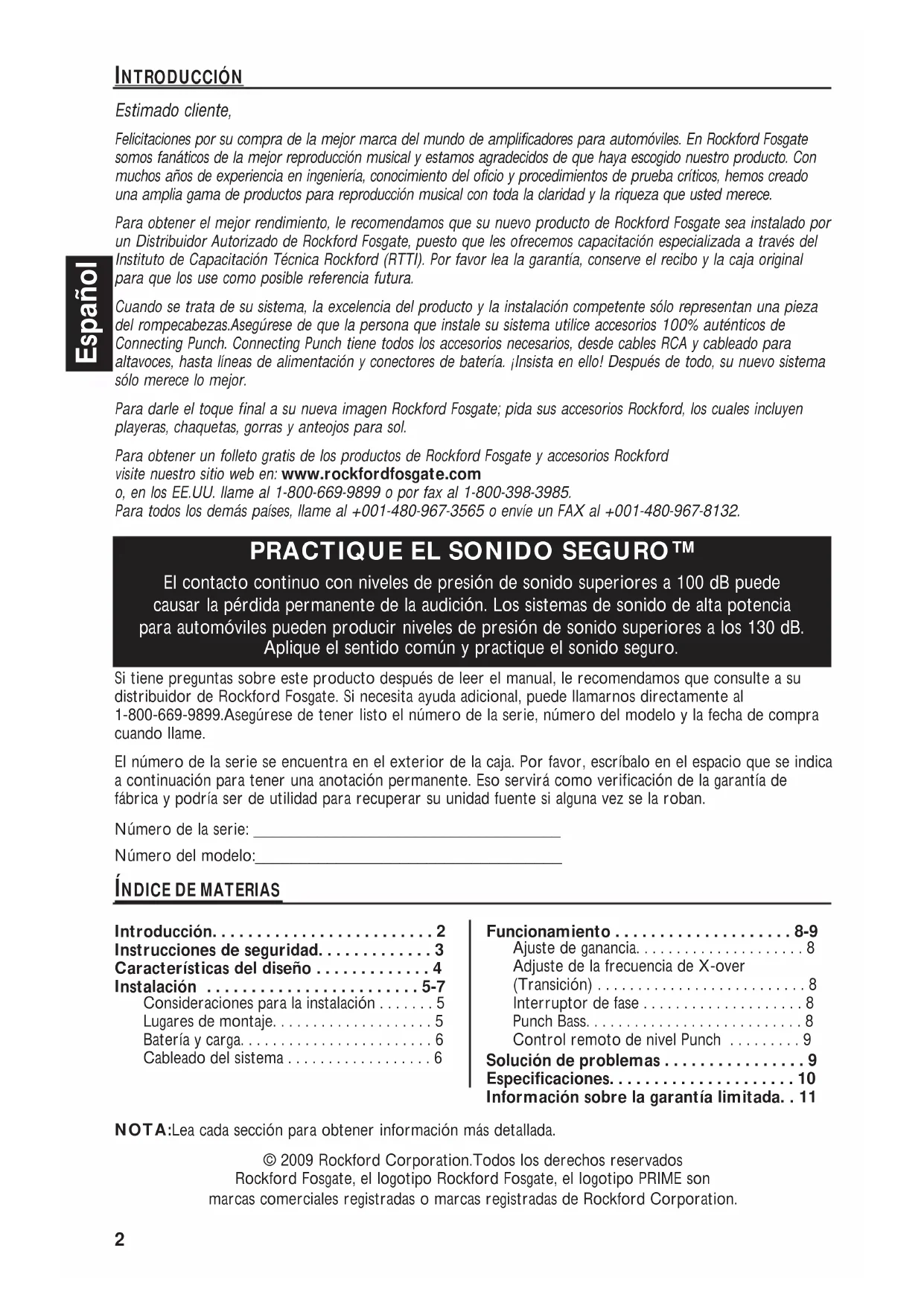

El número de serie está inscrito en el exterior del embalaje original. Anótelo en el espacio previsto al inicio del manual. Sirve para la garantía y en caso de robo.
