BEDIENUNGSANLEITUNG Prime R1000-1D Rockford Fosgate

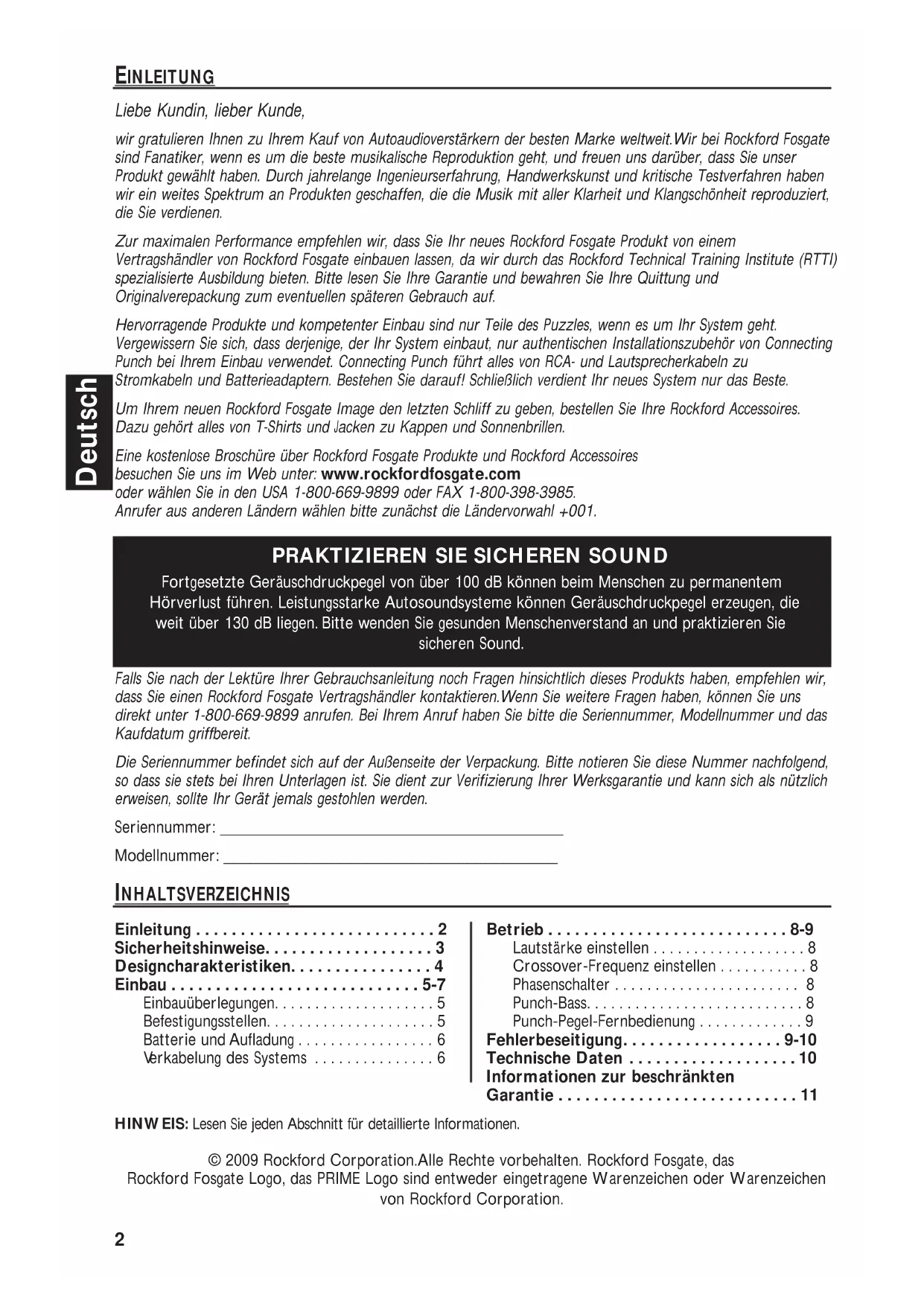

es detalles.2 Deutsch EINLEITUNG INHALTSVERZEICHNIS Liebe Kundin, lieber Kunde, wir gratulieren Ihnen zu Ihrem Kauf von Autoaudioverstärkern der besten Marke weltweit.Wir bei Rockford Fosgate sind Fanatiker, wenn es um die beste musikalische Reproduktion geht, und freuen uns darüber, dass Sie unser Produkt gewählt haben. Durch jahrelange Ingenieurserfahrung, Handwerkskunst und kritische Testverfahren haben wir ein weites Spektrum an Produkten geschaffen, die die Musik mit aller Klarheit und Klangschönheit reproduziert, die Sie verdienen. Zur maximalen Performance empfehlen wir, dass Sie Ihr neues Rockford Fosgate Produkt von einem Vertragshändler von Rockford Fosgate einbauen lassen, da wir durch das Rockford Technical Training Institute (RTTI) spezialisierte Ausbildung bieten. Bitte lesen Sie Ihre Garantie und bewahren Sie Ihre Quittung und Originalverepackung zum eventuellen späteren Gebrauch auf. Hervorragende Produkte und kompetenter Einbau sind nur Teile des Puzzles, wenn es um Ihr System geht. Vergewissern Sie sich, dass derjenige, der Ihr System einbaut, nur authentischen Installationszubehör von Connecting Punch bei Ihrem Einbau verwendet. Connecting Punch führt alles von RCA- und Lautsprecherkabeln zu Stromkabeln und Batterieadaptern. Bestehen Sie darauf! Schließlich verdient Ihr neues System nur das Beste. Um Ihrem neuen Rockford Fosgate Image den letzten Schliff zu geben, bestellen Sie Ihre Rockford Accessoires. Dazu gehört alles von T-Shirts und Jacken zu Kappen und Sonnenbrillen. Eine kostenlose Broschüre über Rockford Fosgate Produkte und Rockford Accessoires besuchen Sie uns im Web unter: www.rockfordfosgate.com oder wählen Sie in den USA 1-800-669-9899 oder FAX [phone]. Anrufer aus anderen Ländern wählen bitte zunächst die Ländervorwahl +001.

PRAKTIZIEREN SIE SICHEREN SOUND

• Fortgesetzte Geräuschdruckpegel von über 100 dB können beim Menschen zu permanentem Hörverlust führen. Leistungsstarke Autosoundsysteme können Geräuschdruckpegel erzeugen, die weit über 130 dB liegen. Bitte wenden Sie gesunden Menschenverstand an und praktizieren Sie sicheren Sound. HINWEIS: Lesen Sie jeden Abschnitt für detaillierte Informationen. Falls Sie nach der Lektüre Ihrer Gebrauchsanleitung noch Fragen hinsichtlich dieses Produkts haben, empfehlen wir, dass Sie einen Rockford Fosgate Vertragshändler kontaktieren.Wenn Sie weitere Fragen haben, können Sie uns direkt unter 1-800-669-9899 anrufen. Bei Ihrem Anruf haben Sie bitte die Seriennummer, Modellnummer und das Kaufdatum griffbereit. Die Seriennummer befindet sich auf der Außenseite der Verpackung. Bitte notieren Sie diese Nummer nachfolgend, so dass sie stets bei Ihren Unterlagen ist. Sie dient zur Verifizierung Ihrer Werksgarantie und kann sich als nützlich erweisen, sollte Ihr Gerät jemals gestohlen werden. Seriennummer: ______________________________________ Modellnummer: _____________________________________ Einleitung p. 2
• Sicherheitshinweise p. 3
• Designcharakteristiken p. 4
• Einbau p. 5
• -7 Einbauüberlegungen p. 5
• Befestigungsstellen Batterie und Aufladung p. 5

erkabelung des Systems

Informationen zur beschränkten Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 © 2009 Rockford Corporation.Alle Rechte vorbehalten. Rockford Fosgate, das Rockford Fosgate Logo, das PRIME Logo sind entweder eingetragene Warenzeichen oder Warenzeichen von Rockford Corporation.3 SICHERHEITSHINWEISE

Willkommen bei Rockford Fosgate! Diese Anleitung bietet dem Besitzer, Verkäufer und Einbauenden Informationen. Kurzgefasste Informationen zum Einbau dieses Produkts finden sich im Abschnitt „Einbau“ dieser Anleitung. Andere Informationen können Sie mithilfe des Inhaltsverzeichnisses auffinden. Wir bei Rockford Fosgate haben uns sehr darum bemüht, dass alle in dieser Anleitung enthaltenen Informationen auf dem neusten Stand sind. Da wir unsere Produkte jedoch ständig weiterentwickeln, können sich diese Informationen jedoch ohne Ankündigung ändern. Die neusten Inf ormationen über alle Rockf

d Pr odukte finden Sie auf unserer Web site im Internet. www

ockf ordfosgate.com Das jedem Verstärker beiliegende Zubehörset enthält das Zubehör, das zur Befestigung des Verstärkers im Fahrzeug nötig ist. Dieses Symbol mit dem Wort „WARNUNG“ soll den Benutzer auf wichtige Hinweise aufmerksam machen. Nichtbeachtung der Hinweise führt zu schweren Verletzungen oder Tod. Dieses Symbol mit dem Wort „ VORSICHT“ soll den Benutzer auf wichtige Hinweise aufmerksam machen. Nichtbeachtung der Hinweise kann zu Verletzungen oder Schäden am Gerät führen. VORSICHT: Bitte lesen Sie zur Vermeidung von Verletzungen und Schäden am Gerät die Hinweise in dieser Anleitung.Wir möchten, dass Ihnen dieses System Freude, nicht Kopfschmerzen bereitet. VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind,lassen Sie es bitte von einem qualifizierten Rockford Fosgate Techniker einbauen. VORSICHT: Entfernen Sie vor dem Einbau den negative Batteriepol,um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden. Ein Prime R250-1, R500-1or R1000-1d Monoverstärker Einbau- und Bedienungsanleitung Punch-Pegel-Fernbedienung Befestigungszubehör4 Deutsch DESIGNCHARAKTERISTIKEN

1. Betriebs-LED (Oberseite des Geräts - nicht gezeigt) – Diese LED leuchtet auf, wenn das Gerät

2. Schutz-LED (Oberseite des Geräts - nicht gezeigt) – Diese LED leuchtet auf, wenn ein Kurzschluss

oder eine zu geringe Impedanz an den Lautsprecheranschlüssen erkannt wird.Wenn dies eintritt,schaltetsich der Verstärker automatisch aus.

RCA-Anschlüsse – Die genormten RCA-Anschlüsse ermöglichen einfaches Anschließen des Signalpegeleingangs. Sie sind platinplattiert,um der Signalverschlechterung verursachenden Korrosion zuwiderstehen.

4. RCA-Durchgangsausgänge – Der Durchgang bietet eine bequeme Quelle zum Daisy-Chaining eines

zusätzlichen Verstärkers, ohne einen weiteren Satz von RCA-Kabeln vom vorderen Bereich des Wagens zumhinten befindlichen Verstärker zu verlegen.

5. Lautstärkeregler – Der Eingangslautstärkeregler ist werkseitig so eingestellt, dass er der Leistung der

meisten Source-Geräte entspricht.Er kann den Ausgangspegeln einer Vielzahl von Source-Geräten angepasstwerden.

6. Phasenschalter – Erlaubt die Wahl der Ausgangsphase des Verstärkers zwischen 0° und 180°.

Variierbares Crossover Tiefpassbetrieb (LP) – Die Verstärker haben einen eingebauten 12 dB/Oktav Butterworth-Filter mit einem von 40 Hz bis 130 Hz variierbaren Crossover-Punkt.

8. Punch Bass – Dies ist ein Bass-Regler einstellbar zwischen 0dB und 12dB @ 45Hz.

9. Punch-Pegel-Fernbedienung – Wenn eine Verbindung, die "Gain Control" ist verknüpft und ermöglicht

es Ihnen, der Ferne kontrollieren Sie den Ausgangspegel des Verstärkers aus dem Bindestrich oder Center-Konsole.

10. Stromanschlüsse - Die Strom – und Erdungsanschlüsse sind vernickelte Klemmkabelanschlüsse und

nehmen Gabel- oder Ringadapter auf.

11. Fernbedienungsanschluss – Der vernickelte Klemmkabelanschuss nimmt Gabel- oder Ringadapter auf.

Dieser Anschluss wird zur Fernein- und -ausschaltung des Verstärkers verwendet, wenn +12 V DCangelegt w

12. Sicherungen – Diese ATC-Sicherungen sind bei Ausfall leicht zugänglich. Sicherungen nur durch

denselben yp und Bemessungsstrom ersetzen.Siehe Technische Daten zu dem Bemessungsstrom derSicherungen. Lautsprecheranschlüsse Die strapazierfähigen,vernickelten Klemmkabelanschlüsse (+ und -) nehmenGabel- oder Ringadapter auf. Positiven (+) und negative (-) Ausgänge sind intern parallel beschaltet.

R250-1 = (1) 30A Fuse R500-1 = (2) 30A FusesR1000-1d = (3) 30A Fuses5 EINBAU EINBAUÜBERLEGUNGEN Die nachfolgenden Werkzeuge werden für den Einbau benötigt: Sicherungsfassung und Sicherung. (Siehe Technische Daten für Bemessungsstrom) Spannungs- und Widerstandsmesser Abisolierzange Drahtkripper Drahtschere Kreuzschraubenzieher Nr. 2 Batteriestützenschlüssel Handbohr er mit verschiedenen Bohrerspitzen Schrumpfschlauch (3 mm Durchmesser) Verschiedene Anschlussteile Angemessene Länge—Rotes Stromkabel Angemessene Länge—Fernbedienungsanschaltkabel Angemessene Länge—Schwarzes Erdungskabel HINWEIS: Wir empfehlen Draht der Stärke 4 AWG für die Strom- (B+) und Masse-Anschlüsse (GND). Dieser Abschnitt konzentriert sich auf Erwägungen hinsichtlich des Einbaus Ihres neuen Verstärkers im Fahrzeug.Vorausplanung Ihres Systemlayouts und der besten Verkabelungsrouten spart Zeit beim Einbau. Prüfen Sie bei der Wahl eines Layouts für Ihr neues System, ob alle Komponenten leicht erreichbar sind, um Einstellungen vorzunehmen. VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind,lassen Sie es bitte von einem qualifizierten Rockford Fosgate Techniker einbauen. VORSICHT: Entfernen Sie vor dem Einbau den negativen Batteriepol,um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden. Befolgen Sie vor dem Einbau diese einfachen Regeln:

1. Lesen Sie die Anleitung sorgfältig, bevor Sie versuchen das Gerät einzubauen.

2. Entfernen Sie vor dem Einbau aus Sicherheitsgründen das negative Kabel von der Batterie.

3. Um die Montage zu erleichtern, empfehlen wir, alle Kabel vor der Befestigung des Source-Geräts zu verlegen.

4. Verlegen Sie alle RCA-Kabel dicht zusammen und im Abstand zu jeglichen Hochstromkabeln.

5. Verwenden Sie nur Qualitätsstecker, um einen verlässlichen Einbau zu gewährleisten und Signal- und

Stromverlust zu minimieren.

6. Denken Sie nach, bevor Sie bohren! Achten Sie darauf, nicht in den Benzintank, die Benzin-, Brems- oder

hydraulische Leitungen,Vakuumleitungen oder Elektrokabel zu schneiden oder zu bohren, wenn Sie an einem Fahrzeug arbeiten.

7. Verlegen Sie Kabel nie unter dem Fahrzeug. Die Kabel im Fahrzeug zu verlegen, bietet den besten Schutz.

8. Vermeiden Sie es, Kabel über scharfe Kanten zu verlegen.Verwenden Sie Gummi- oder Plastikringe, um Kabel

zu schützen, die durch Metall verlegt werden (besonders die Feuerwand).

9. Schützen Sie die Batterie und das elektrische System IMMER durch ordnungsgemäße Sicherungen vor

Schäden. Installieren Sie die entsprechende Sicherungshalterung und Sicherung auf dem +12V Stromkabel maximal 45 cm vom Batteriepol.

10. Kratzen Sie bei der Erdung über das Fahrgestell alle Farbe vom Metall, um eine gute, saubere

Erdungsverbindung zu gewährleisten. Erdungsverbindungen sollten so kurz wie möglich und stets an Metall angeschlossen sein, das an die Karosserie oder das Fahrgestell geschweißt ist. BEFESTIGUNGSSTELLEN Motorraum Das Gerät darf nicht im Motor raum installiert werden. Ein solcher Einbau führt zum Verlust der Garantie. Einbau im Kofferraum Aufrechter oder umgekehrter Einbau des Verstärkers bietet adäquate Kühlung des Verstärkers. Befestigung des Verstärkers auf dem Boden des Kofferraums bietet die beste Kühlung des Verstärkers.6 Deutsch EINBAU

BATTERIE UND AUFLADUNG

Verstärker belasten die Fahrzeugbatterie und das Ladesystem zusätzlich.Wir empfehlen, die Lichtmaschine und den Batteriezustand zu überprüfen,um zu gewährleisten, dass das elektrische System genügend Kapazität hat,um die zusätzliche Belastung durch Ihr Stereosystem zu verkraften.Gewöhnliche elektrische Systeme, die sich in gutem Zustand befinden, sollten in der Lage sein, die zusätzliche Belastung durch einen beliebigen Verstärker der Power-Serie problemlos zu verkraften, jedoch kann sich die Lebensdauer der Batterie und Lichtmaschine etwas reduzieren.Wir empfehlen die Verwendung einer hochbelastbaren Batterie und eines Energiespeicherungskondensators,um die Leistung Ihres Verstärkers zu maximieren.

VERKABELUNG DES SYSTEMS

VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind, lassen Sie es bitte von einem qualifizierten Rockford Fosgate Techniker einbauen. VORSICHT: Entfernen Sie vor dem Einbau den negative Batteriepol,um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden. VORSICHT: Vermeiden Sie es, Stromkabel in der Nähe von niedrigaktiven Eingangskabeln, der Antenne, Stromleitungen, empfindlichem Gerät oder Halterungen zu verlegen. Die Stromkabel leiten erheblichen Strom und können Geräusche im Audiosystem verursachen.

1. Planen Sie die Kabelrouten.Die RCA-Kabel sollen dicht zusammen bleiben, aber von den Stromkabeln des

Verstärkers und anderem Hochleistungszubehör,insbesondere von elektrischen Motoren isoliert sein. Dies dient dazu, die Kupplung von Geräuschen aus elektrischen Strahlungsfeldern in das Audiosignal zu verhindern.WerdenKabel durch die Feuerwand oder andere Metallbarrieren geführt, die Kabel zur Vermeidung von Kurzschlüssen mit Plastik- oder Gummiringen schützen. Die Kabel zunächst etwas länger lassen und erst später exakt anpassen. HINWEIS: Wir empfehlen Draht der Stärke 4 AWG für die Strom- (B+) und Masse-Anschlüsse (GND).

2. Das ROTE Kabel (Stromkabel) durch Abisolieren von 9,5 mm am Ende des Kabels vorbereiten.Den bloßgelegten

Draht an einen Gabel- oder Ringadapter crimpen und am B+-Anschluss befestigen.Die Schraube anziehen, um das Kabel an seinem Platz zu befestigen. HINWEIS: Das B+-Kabel muss maximal 45 cm von der Fahrzeugbatterie mit einer Sicherung ausgestattet sein. Den Sicherungshalter unter der Motorhaube anbringen und gewährleisten,dass die Anschlüssewasserdicht sind.3. Das ROTE Kabel (Stromkabel) maximal 45 cm von der Batterie abisolieren und einen Inline-Sicherungshaltereinspleißen. Der Bemessungsstrom der zu verwendenden Batterie ist in den Technischen Daten aufgeführt. Zunächstnoch KEINE Sicherung einsetzen.4. 1,27 cm vom Batterieende des Stromkabels abisolieren und einen Ringadapter von geeigneter Größe an das Kabel crimpen. Den Ringadapter zum Anschließen an den positiven Anschluss der Batterie benutzen. 5. Das SCHWARZE Kabel (Erdungskabel) durch Abisolieren von 9,5 mm am Ende des Kabels zum Anschließen amVerstärker vorbereiten.Den bloßgelegten Draht an einen Gabel- oder Ringadapter crimpen und am ERDUNGS-Anschluss befestigen.Die Schraube anziehen, um das Kabel an seinem Platz zu befestigen. Den Untergrund amFahrgestell durch Abkratzen der Farbe von der Metalloberfläche und sorgfältiges Reinigen des Bereichs von Schmutzund Schmiere vorbereiten. Die Isolation am anderen Ende des Kabels abziehen und einen ringförmigen Steckeranbringen. Das Kabel mittels einer nichteloxierten Schraube und einer Sternunterlegscheibe am Fahrgestell bef estigen. HINWEIS: Die Länge des SCHWARZEN Kabels (Erde) sollte so kurz wie möglich gehalten werden,jedoch stets maximal 75 cm.6. Das Fernbedienungskabel durch Abisolieren von 9,5 mm am Ende des Kabels zum Anschließen am Verstärkervorbereiten. Den bloßgelegten Draht an einen Gabel- oder Ringadapter crimpen und am FERNBEDIENUNGS-Anschluss befestigen.Die Schraube anziehen, um das Kabel an seinem Platz zu befestigen. Das andere Ende des Einbau im Innenraum Befestigung des Verstärkers im Innenraum ist möglich, solange gewährleistet ist, dass der Verstärker genügend Luftzufuhr hat, um sich selbst zu kühlen.Wenn Sie den Verstärker unter dem Fahrzeugsitz befestigen, muss ein Luftspalt von wenigstens 2,54 cm um den Kühlkörper des Verstärkers herum vorhanden sein. Befestigung des Verstärkers bei einem Luftspalt von weniger als 2,54 cm um den Kühlkörper des Verstärkers herum bietet keine ordnungsgemäße Kühlung und wirkt sich negativ auf die Leistung des Verstärkers aus.Von ihr wird dringend abgeraten.7 EINBAU Fernbedienungskabels an eine geschaltete, positive 12 V-Quelle anschließen. Die geschaltete Spannung wird

wöhnlich vom Einschaltanschluss für externe Verstärker am Source-Gerät genommen. Ist ein solcher Anschluss am Source-Gerät nicht vorhanden, wird empfohlen, einen mechanischen Schalter in eine Leitung mit einer 12 V- Quelle einzubauen, um den Verstärker zu aktivieren.

7. Den Verstärker gut am Fahrzeug oder Verstärkergestell befestigen.Darauf achten,dass der Verstärker nicht an Papp-

oder Plastikpanelen bef estigt wird.Dies kann dazu führen,dass die Schrauben sich durch Straßenvibrationen oder plötzliches Anhalten aus den Panelen lösen.

8. Vom Quellsignal durch Einstöpseln der RCA-Kabel in die Eingangsbuchsen am Verstärker anschließen.

VORSICHT: Stets gewährleisten,dass der Betriebsschalter ausgeschaltet oder das Stromkabel vom Verstärker abgezogen ist, bevor RCA-Kabel ansgeschlossen werden. Geschieht dies nicht, können der Verstärker und/oder die angeschlossenen Komponenten beschädigt werden.

9. Die Lautsprecher anschließen.Die Lautsprecherkabel 9,5 mm abisolieren, den bloßgelegten Draht an einen Gabel-

oder Ringadapter crimpen und an den Lautstärkeranschlüssen befestigen. Die Schraube anziehen, um das Kabel an seinem Platz zu befestigen.

10. Eine abschließende Prüfung des gesamten Kabelsystems durchführen, um zu gewährleisten, dass alle Verbindungen

akkurat sind.Alle Strom- und Erdungsverbindungen auf durchgeriebene Kabel und lose Verbindungen prüfen,die Probleme verursachen könnten. Inline-Sicherung in der Nähe des Batterieanschlusses einbauen. HINWEIS: Dieser Verstärker wird nicht für Impedanzlasten unter 2-Ohm überbrückt empfohlen..8 Deutsch BETRIEB

LAUTSTÄRKE (GAIN) EINSTELLEN

Zur Einstellung der Lautstärke die Lautstärkeregler des Verstärkers ganz nach unten stellen (nach links drehen). Die Lautstärke des Source-Geräts erhöhen, bis eine Verzerrung hörbar ist, dann ein wenig verringern, bis die Verzerrung nicht mehr hörbar ist.An den meisten Source-Geräten bedeutet dies ganz nach oben.Als Nächstes die Lautstärkeeinstellung des Verstärkers erhöhen, bis eine adäquate Lautstärke erreicht ist. HINWEIS: Der beste Rauschabstand und Dynamikbereich werden bei einer auf das Minimum gestellten Lautstärke erreicht. Die meisten Benutzer finden,dass adäquate Lautstärke etwa in der Mitte des Einstellungsbereichs erzielt wird. VORSICHT:Vermeiden Sie,die Verstärkerlautstärke sehr hoch einzustellen, da Geräusche und Verzerrung sich dadurch wesentlich erhöhen. HINWEIS: Kontaktieren Sie den technischen Kundendienst von Rockford für genauere Einstellungsverfahren. CROSSOVER-FREQUENZ EINSTELLEN Die Crossover-Frequenz kann zwischen 40 und 130 Hz eingestellt werden.Das Crossover ist nur auf Tiefpass (LP) eingestellt. Den Crossover-Regler ganz nach unten drehen.Während das System spielt,den Crossover-Regler langsam nach oben drehen,bis der gewünschte Crossover-Punkt erreicht ist.Ein guter Ausgangspunkt liegt bei etwa 80 Hz. PHASENSCHALTER Erlaubt die Wahl der Ausgangsphase des Verstärkers zwischen 0° und 180°. PUNCH BASS Wenn eine Verbindung, die "Gain Control" ist verknüpft und ermöglicht es Ihnen,der Ferne kontrollieren Sie den Ausgangspegel des Verstärkers aus dem Bindestrich oder Center-Konsole.9 FEHLERBESEITIGUNG HINWEIS: Falls Sie nach dem Einbau Probleme haben,befolgen Sie die nachfolgenden Verfahren zur Fehlerbeseitigung: Verfahren 1:Den Verstärker auf ordnungsgemäße Anschlüsse überprüfen. Prüfen,ob die BETRIEBS-LED aufleuchtet.Leuchtet die BETRIEBS-LED auf,bei Schritt 3 weitermachen,falls nicht, hier weitermachen.

1. Die Sicherung auf dem positiven Batteriekabel überprüfen und nach Bedarf ersetzen.

2. Die Sicherung(en) am Verstärker überprüfen und nach Bedarf ersetzen.

3. Überprüfen,ob der Erdungsanschluss an blankem Metall am Fahrgestell des Fahrzeugs angeschlossen ist.Nach Bedarf reparieren oder ersetzen. 4. Überprüfen,ob an der positiven Batterie und am Fernbedienungseinschaltkabel 9 bis 14.4 Volt anliegen. Die Qualität der Anschlüsse für beide Kabel am Verstärker,Stereosystem und Batterie- bzw. Sicherungshalter überprüfen.Nach Bedarf reparieren oder ersetzen. Verfahren 2:Schutz- oder Thermallicht leuchtet auf.

1. Falls das Schutzlicht aufleuchtet,bedeutet dies,dass möglicherweise ein Kurzschluss in den Lautsprecheranschlüssen

vorliegt.Überprüfen,ob die Lautsprecher ordernungsgemäß angeschlossen sind. Den ordnungsgemäßen Anschluss der Lautsprecher überprüfen und mit einem Spannungs-/Widerstandsmesser auf mögliche Kurzschlüsse in den Lautsprecherkabeln testen. Eine zu niedrige Lautsprecherimpedanz kann ebenfalls dazu führen,dass das Schutzlicht aufleuchtet.

2. Leuchtet die Thermal-LED auf,die Lautsprecherimpendanz überprüfen und gfs.neu verkabeln.Dies kann auch ein

Zeichen dafür sein,dass der Verstärker auf sehr hoher Leistung gefahren wird,ohne dass adäquater Luftstrom um den Verstärker herum vorhanden ist.Das System ausschalten und den Verstärker abkühlen lassen.Überprüfen,ob das Ladesystem des Fahrzeugs die erforderliche Spannung aufrechterhält.Sollte keiner dieser Schritte Abhilfe schaffen,ist der Verstärker möglicherweise defekt.Rufen Sie dann den Kundendienst an. Verfahren 3:Den Verstärker auf Audioleistung überprüfen.

1. Gewährleisten Sie,dass gute RCA-Eingangsanschlüsse am Stereosystem und Verstärker vorliegen.Die gesamte Länge der

Kabel auf Knicke,Spleiße usw.überprüfen.Die RCA-Eingänge bei eingeschaltetem Stereosystem auf Wechselspannung überprüfen.Nach Bedarf reparieren bzw.ersetzen.

2. Den RCA-Eingang vom Verstärker entfernen.Den RCA-Eingang vom Prüf-Stereosystem direkt an den Verstärkereingang

anschließen. Verfahren 4:Prüfen,ob beim Anstellen des Verstärkers ein Knacken auftritt.

1. Das Eingangssignal zum Verstärker entfernen und den Verstärker ein- und ausschalten.

2. Ist das Geräusch eliminiert,die FERNBEDIENUNGS-Ader des Verstärkers mit einem Verzögerungseinschaltmodul am

Source-Gerät anschließen. ODER

1. Eine andere 12 V Quelle für die FERNBEDIENUNGS-Ader des Verstärkers (z.B.Batterie direkt) verwenden.

2. Falls das Geräusch elimiert ist,ein Relais zur Isolierung des Verstärkers von Anschaltgeräuschen verwenden.

Verfahren 5:Den Verstärker auf übermäßige Motorengeräusche prüfen.

1. Alle signalübertragenden Kabel (RCA-,Lautsprecherkabel) von Strom- und Erdungskabeln entfernt verlegen.

BETRIEB PUNCH-PEGEL-FERNBEDIENUNG Erlaubt, wenn angeschlossen, die Fernbedienung des Ausgangspegels des Verstärkers. Befestigung und Einbau

1. Eine Stelle unter dem Armaturenbrett oder nahe der Mittelkonsole suchen, die bequemen Zugriff auf

die Fernbedienung erlaubt.

2. Die Befestigungsklemme mit den beiliegenden Schrauben anbringen.

3. Das Kabel von der Fernbedienung verlegen und am Verstärker anschließen.

4. Die Fernbedienung auf die Befestigungsklemme schieben, bis sie einschnappt.10

Deutsch Die technischen Daten können sich ohne Ankündigung ändern. TECHNISCHE DATEN MODELL- PRIME R250-1 R500-1 R1000-1d Kontinuierliche Nennleistung (Mittelwert) - Bei 14,4 Batterie-Volt gemessen4Ω-Belastung Mono 150 Watts x 1 320 Watts x 1 250 Watts x 12Ω-Belastung Mono 250 Watts x 1 500 Watts x 1 1000 Watts x 1Maße: Höhe 6,10 cm 6,10 cm 6,10 cm Breite 19,49 cm 19,49 cm 19,49 cmLänge 29,30 cm 42,30 cm 29,30 cm Bemessungsstrom der internen (1) 30A ATC (2) 30A ATC (3) 30A ATC Bemessungsstrom der Batteriesicherung 40A 60A 90A (Amp) Extern (Liegt nicht bei)A-gewichteter Rauschabstand (CEA-2006)Referenzwert bei 1 W an 4 Ohm ≥80 dBA-gewichteter Rauschabstand Referenzwert bei Nennstromwert an 4 Ohm ≥100 dB Crossoversteilheit 12dB/Oktav Butterworth Crossover-Frequenz Tiefpass zwischen 40 und 130 Hz variabel Frequenzverhalten 20 Hz bis 130Hz ±1 dBEinstellbarer Signalspannungsbereich Von 150 mV bis 8 V variabel (RCA-Eingang)Schutz Der Kurzschlussschutz schaltet den Verstärker bei sehr niedriger Impedanz oder kurzgeschlossenen Lautsprecherkabeln ab.Punch Bass Zwischen 0dB und +12dB bei 45Hz variabelEingangsimpedanz 20 K OhmBetriebsspannung9 bis 16 V DCSymmetrische Eingänge NeinDämpfungsfaktor >200THD+N (Gesamtklirrfaktor + Geräusch) < 1,0% @ 4 ohm*Diese technischen Daten sind Amplifier Power Standard CEA-2006 normkonform FEHLERBESEITIGUNG ODER

Alle elektrischen Komponenten zwischen der Stereoanlage und dem/den Verstärker(n) umgehen.Die Stereoanlage direkt am Verstärkereingang anschließen.Falls das Geräusch eliminiert ist,ist das umgangene Gerät die Ursache des Geräuschs. ODER 3. Die vorhandenen Erdungskabel aller elektrischen Komponenten entfernen.Die Kabel an anderen Stellen wieder erden.Prüfen, ob die Erdungsstelle sauberes, glänzendes Metall ist,das frei von Farbe,Rost usw.ist. ORER

4. Ein zweites Erdungskabel vom Negativpol der Batterie zum Fahrgestellsmetall oder Motorblock des Fahrzeugs hinzufügen.

5. Die Drehstromlichtmaschine und Batterieladung von ihrem Mechaniker prüfen lassen.Die ordnungsgemäße Funktion des

elektrischen Systems am Fahrzeug prüfen,und zwar einschließlich des Verteilers,der Zündkerzen,der Zündkerzenkabel,des Spannungsreglers usw.11
