Produkttyp 1-Kanal Marine-Verstärker
Marke Rockford Fosgate
Modell Punch Marine PM100X1K
Schutzart IP67 (wasser- und staubdicht)
Frequenzweiche Hochpass 12 dB/Oktave, wählbar 60/80/100 Hz
Eingangsimpedanz Umschaltbar 2 Ω / 4 Ω
LED-Anzeigen Power (blau) / Protect (rot)
Fernbedienung Nicht im Lieferumfang enthalten
Kabelbaum Weiß (Eingang -), Gelb (Eingang +), Schwarz (Masse), Blau (Lautsprecher +), Grün (Lautsprecher -)
Schutzfunktionen Kurzschlussschutz, Unterspannungsschutz, Übertemperaturschutz
Anschluss Schraubklemmen für Strom, Masse, Lautsprecher und Eingang
Reinigung Mit trockenem Tuch abwischen; Gummischalterabdeckung stets montiert halten
Installation Massekabel so kurz wie möglich an Fahrzeugmasse anschließen
Betriebsspannung 12 V DC (Fahrzeugbordnetz)

Häufig gestellte Fragen - Punch Marine PM100X1K Rockford Fosgate

Wie schließe ich den Verstärker Punch Marine PM100X1K an?
Verwenden Sie den mitgelieferten Kabelbaum: Weiß (Eingang -), Gelb (Eingang +), Schwarz (Masse), Blau (Lautsprecher +), Grün (Lautsprecher -). Masse direkt an Fahrzeugmasse, möglichst kurzes Kabel.
Was bedeutet die blaue LED am Verstärker?
Die blaue Power-LED leuchtet, wenn das Gerät eingeschaltet ist und korrekt funktioniert.
Was bedeutet die rote LED am Verstärker?
Die rote Protect-LED leuchtet bei Kurzschluss oder zu niedriger Impedanz. Der Verstärker schaltet sich automatisch ab.
Welche Lautsprecherimpedanz kann ich anschließen?
Der Verstärker unterstützt 2 Ω oder 4 Ω Lautsprecher. Stellen Sie den Eingangsschalter entsprechend ein. Achtung: 2 Ω kann das Radio beschädigen, wenn es nicht 2 Ω-stabil ist.
Wie stelle ich die Frequenzweiche ein?
Der Schalter FREQ. Hz ermöglicht die Wahl zwischen 60, 80 und 100 Hz Hochpassfilter (12 dB/Oktave). Wählen Sie je nach Lautsprechertyp.
Ist der Verstärker wasserdicht?
Ja, der Verstärker ist nach IP67 geschützt. Die Gummischalterabdeckung muss immer montiert sein, um Wasser- und Schmutzschäden zu vermeiden.
Kann ich den Verstärker in einem Boot verwenden?
Ja, der Punch Marine PM100X1K ist speziell für den Marine-Einsatz konzipiert und IP67-zertifiziert.
Wie lang muss das Massekabel sein?
Das Massekabel (schwarz) sollte so kurz wie möglich an die Fahrzeugmasse angeschlossen werden, um Störungen zu vermeiden.
Was tun bei Überhitzung?
Der Verstärker schützt sich selbst durch automatische Abschaltung. Sorgen Sie für ausreichende Belüftung und reduzieren Sie die Lautstärke.
Kann ich einen Subwoofer anschließen?
Ja, der Verstärker ist als 1-Kanal-Modell ideal für Subwoofer geeignet. Verwenden Sie den Lautsprecheranschluss (blau +, grün -).

Benutzerfragen zu Punch Marine PM100X1K Rockford Fosgate

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Empfänger kostenlos im PDF-Format! Finden Sie Ihr Handbuch Punch Marine PM100X1K - Rockford Fosgate und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Punch Marine PM100X1K von der Marke Rockford Fosgate.

BEDIENUNGSANLEITUNG Punch Marine PM100X1K Rockford Fosgate

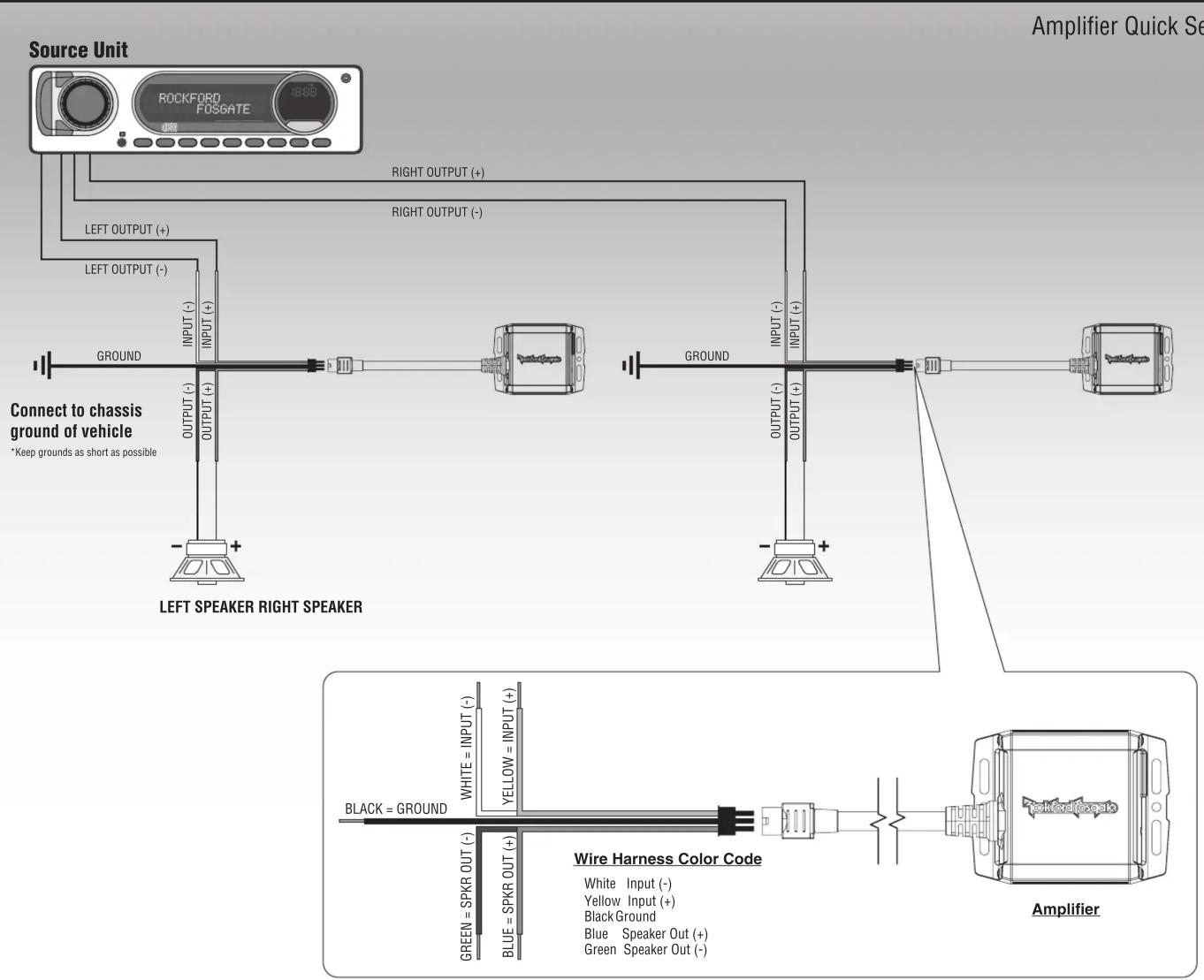

Source Unit ROCKFORD FOSGATE 888 AMplifier Quick Se RIGHT OUTPUT (+) RIGHT OUTPUT (-) LEFT OUTPUT (+) LEFT OUTPUT (-) INPUT (+) OUTPUT (-) OUTPUT (+) GROUND GROUND OUTPUT (-) OUTPUT (+) GND GND Connect to chassis ground of vehicle *Keep grounds as short as possible LEFT SPEAKER RIGHT SPEAKER WHITE = INPUT (-) YELLOW = INPUT (+) BLACK = GROUND GREEN = SPKR OUT (-) BLUE = SPKR OUT (+) Wire Harness Color Code White Input (-) Yellow Input (+) Black Ground Blue Speaker Out (+) Green Speaker Out (-) Amplifier

* Specifications subject to change without notice. Images depict typical setup. Refer to manual for additional wiring options.

Amplifier Quick Setup

LED - Power / Protect

Power LED illuminates blue when the unit is turned on.

Protect LED illuminates red if a short circuit or to low of an impedance is detected at the speaker connections. The amplifier will automatically shut down if this occurs.

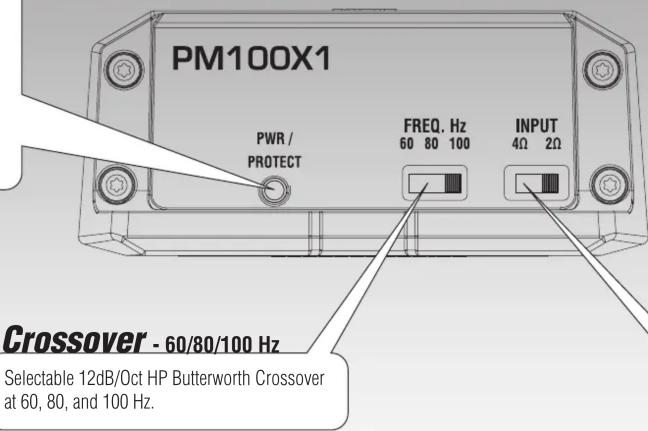

PM100X1 PWR / PROTECT FREQ. Hz 60 80 100 INPUT 4Ω 2Ω Crossover - 60/80/100 Hz Selectable 12dB/Oct HP Butterworth Crossover at 60, 80, and 100 Hz.

Input - 2/4 ohm

Selectable input switch for impedance capability of the source unit (radio).

CAUTION: Selecting 2 ohm may damage the radio if it's not 2 ohm stable.

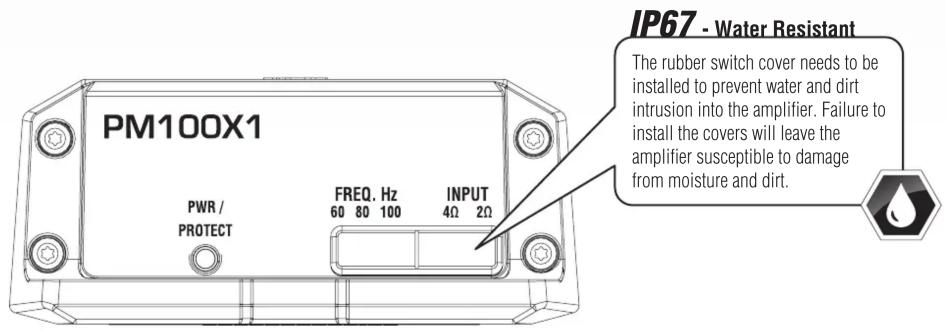

IP67 - Water Resistant The rubber switch cover needs to be installed to prevent water and dirt intrusion into the amplifier. Failure to install the covers will leave the amplifier susceptible to damage from moisture and dirt. PM100X1 PWR / PROTECT FREQ. Hz 60 80 100 INPUT 4Ω 2Ω
