P300X1 - Recepteur Rockford Fosgate - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur monobloc pour caisson de basses
Marque	Rockford Fosgate
Modèle	P300X1
Puissance de sortie RMS	300 W sous 2 ohms
Puissance de sortie crête	600 W
Topologie	Classe D
Réponse en fréquence	20 Hz à 250 Hz
Filtre passe-bas variable	50 Hz à 250 Hz (24 dB/octave)
Subsonique (filtre infrason)	Fixé à 20 Hz (24 dB/octave)
Alimentation	12 V DC (système électrique automobile)
Impédance d’entrée	10 kΩ
Dimensions (L x l x H)	267 mm x 191 mm x 64 mm
Poids	1,8 kg
Fonctions principales	Contrôle de niveau d’entrée, filtre passe-bas variable, égalisation Punch, indicateur C.L.E.A.N. de distorsion, télécommande de niveau incluse
Entrées audio	Entrée niveau haut (haut-parleur) et entrée niveau bas (RCA)
Protections	Court-circuit, surchauffe, sous-tension et surtension
Accessoires fournis	Télécommande de niveau, câble d’alimentation, fusible, vis de montage, manuel d’utilisation
Garantie	1 an (selon revendeur)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de produits liquides
Sécurité	Ne pas exposer à l’humidité ; respecter la polarité de l’alimentation
Réparabilité	Pièces détachées disponibles auprès du service après-vente Rockford Fosgate

FOIRE AUX QUESTIONS - P300X1 Rockford Fosgate

Quel câble d'alimentation utiliser pour le P300X1 ?

Utilisez un câble d'alimentation de calibre 4 AWG (21,2 mm²) pour garantir une alimentation suffisante et éviter les chutes de tension. Le fusible recommandé est de 30 A.

Comment régler le gain de l'amplificateur ?

Réglez le gain en utilisant l'indicateur C.L.E.A.N. : augmentez le volume de la source jusqu'à ce que le témoin vert s'allume, puis réduisez légèrement. Le gain se règle avec un tournevis plat sur le panneau latéral.

Que signifie l'indicateur C.L.E.A.N. ?

L'indicateur C.L.E.A.N. (Current Limiting Enhances Audio Now) signale que l'amplificateur atteint sa limite de courant sans distorsion. Un voyant vert indique un fonctionnement optimal ; un voyant rouge indique une distorsion ou une protection.

L'amplificateur ne s'allume pas, que faire ?

Vérifiez : 1) la connexion du fil de masse à un point propre et dénudé de la carrosserie, 2) la tension de la batterie (min. 12 V), 3) le fusible d'alimentation, 4) le signal de télécommande (REM).

Puis-je utiliser une charge inférieure à 2 ohms ?

Non, l'amplificateur est conçu pour une charge minimale de 2 ohms en mono. Une impédance inférieure peut déclencher la protection ou endommager l'appareil.

Comment connecter le P300X1 à un autoradio d'origine ?

Utilisez l'entrée niveau haut (haut-parleur) si l'autoradio ne possède pas de sorties RCA. Branchez les fils de haut-parleur sur le connecteur d'entrée haut-niveau fourni, en respectant la polarité.

Où installer la télécommande de niveau ?

Montez la télécommande à portée du conducteur, par exemple sous le tableau de bord ou dans la console centrale. Utilisez le câble RJ-12 fourni pour la relier à l'amplificateur.

L'amplificateur se met en protection, pourquoi ?

Causes possibles : court-circuit sur les enceintes, surchauffe (mauvaise ventilation), sous-tension (batterie faible), impédance trop basse, ou surtension. Vérifiez chaque point et laissez refroidir 10 minutes.

Quel est le réglage recommandé pour un caisson de basses préfabriqué ?

Réglez le filtre passe-bas autour de 80 Hz et l'égalisation Punch à 0 dB pour commencer. Ajustez ensuite selon le rendu sonore et les préférences.

Puis-je chaîner plusieurs amplificateurs P300X1 ?

Oui, vous pouvez utiliser plusieurs P300X1 pour alimenter différents caissons, mais ne les mettez pas en parallèle sur une même charge. Chaque amplificateur doit avoir sa propre alimentation et son propre fusible.

MODE D'EMPLOI P300X1 Rockford Fosgate

Step 1 - Input

Input Clip Indicator Setup

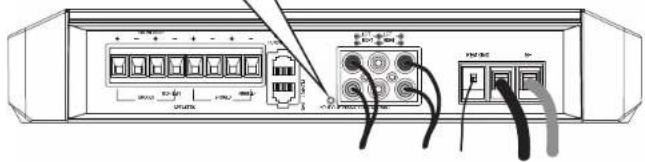

Be sure to disconnect all speakers from the amplifier.

CAUTION

Failure to comply may cause damage to connected components and/or amplifier.

Step 2 - Input

Turn on the source unit with volume set to zero.

Step 3 - Input

Adjust the Bass & Treble levels on the source unit to flat.

Amplifier Clip Indicator Setup

Step 4 - Input

Play test tone* or music CD for setup.

Note: Use the 40Hz @ 0dB tone (Track 5) for mono amplifier applications or the 1kHz @ 0dB tone (Track 7) for multi-channel amplifier applications. Be sure your x-over is switched to the appropriate filter setting.

*Test tones available at https://irtech.custhelp.com/app/answers/detaila_Id1126/ Scroll to the bottom of the page and download your preferred format.

Step 5 - Input

Increase the source unit volume until the Input Clip Indicator illuminates red.

Note: Input Clip can be viewed remotely with optional PLC2.

Step 6 - Input

Decrease the source unit volume slightly until the light turns completely off. This establishes your maximum source unit volume for adjusting the Output Clip Indicator.

Note: Some source units will not clip.

Step 7 - Output

Be sure to disconnect Punch Level Control - PLC (if equipped) from the amplifier.

Step 8 - Output
Output Clip Indicator Setup

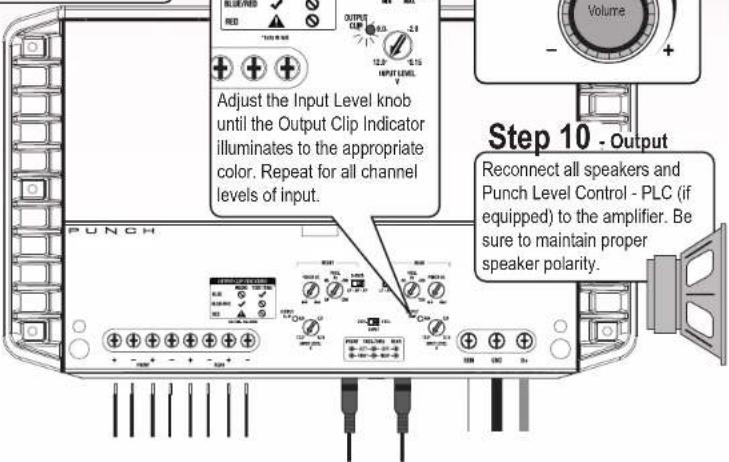

Adjust the Input Level knob until the Output Clip Indicator illuminates to the appropriate color. Repeat for all channel levels of input.

Step 9 - Output

Turn the source unit volume down.

Reconnect all speakers and Punch Level Control - PLC (if equipped) to the amplifier. Be sure to maintain proper speaker polarity.

Rockford Fosgate
