Produit	Hotte aspirante
Marque	Klarstein
Modèle	Athena 60
Type d'installation	Mural, mode extraction ou recirculation
Dimensions (L x P x H)	60 cm x profondeur non spécifiée x hauteur non spécifiée (cheminée télescopique)
Poids (approx.)	10 kg
Alimentation électrique	220-240 V ~ 50/60 Hz
Classe d'efficacité énergétique	A
Consommation annuelle d'énergie	40,4 kWh (selon modèle)
Débit d'air (min/max)	414,8 / 594 m³/h
Niveau sonore (min/max)	59 / 63 dB
Type de commande	Tactile
Éclairage	LED RGB (8 couleurs)
Matériau	Inox (probable)
Filtre à graisse	Métallique, lavable au lave-vaisselle (nettoyage mensuel)
Filtre à charbon actif	Optionnel (réf. 10030727), remplacement annuel
Hauteur d'installation (min/max)	65-75 cm au-dessus de la table de cuisson
Diamètre conduit d'évacuation	≥ 150 mm
Particularités	Mode RGB, vitesse réglable, fonction intensif (non spécifié)
Entretien	Nettoyage mensuel du filtre à graisse, remplacement annuel du filtre à charbon
Sécurité	Arrêt automatique, consignes pour gaz, surface chaude

FOIRE AUX QUESTIONS - Athena 60 Klarstein

Quelle est la hauteur d'installation recommandée pour la hotte Athena 60 ?

La hotte doit être installée à une hauteur de 65 à 75 cm au-dessus de la table de cuisson pour une efficacité optimale.

Comment nettoyer le filtre à graisse ?

Le filtre à graisse doit être nettoyé tous les mois à l'eau chaude et au liquide vaisselle, ou au lave-vaisselle. Séchez-le bien avant de le remettre en place.

Faut-il acheter un filtre à charbon actif ?

Le filtre à charbon actif est optionnel et nécessaire uniquement en mode recirculation. Il se change une fois par an (référence 10030727).

Comment activer le mode RGB de l'éclairage ?

Appuyez 3 fois rapidement sur la touche d'éclairage pour passer en mode RGB. Ensuite, maintenez la touche enfoncée 5 secondes, puis choisissez la couleur avec la touche 3.

Quel est le niveau sonore de cette hotte ?

Le niveau sonore est de 59 dB en vitesse minimale et 63 dB en vitesse maximale.

Quelle est la consommation annuelle d'énergie ?

La consommation annuelle d'énergie est de 40,4 kWh (selon le modèle), ce qui correspond à une classe énergétique A.

Que faire si la lumière fonctionne mais pas le ventilateur ?

Cela peut indiquer une pale endommagée ou un moteur défectueux. Éteignez l'appareil et faites-le inspecter par un spécialiste.

Puis-je utiliser la hotte avec une cuisinière à gaz ?

Oui, mais assurez-vous d'une ventilation suffisante de la pièce et respectez les consignes de sécurité pour éviter les risques d'intoxication.

Quelle est la garantie de la hotte Klarstein Athena 60 ?

La garantie légale de 2 ans s'applique. Conservez votre ticket de caisse et contactez le service après-vente de Klarstein pour toute réclamation.

Puis-je installer la hotte en mode recirculation sans conduit ?

Oui, la hotte peut fonctionner en mode recirculation avec un filtre à charbon actif. Aucun conduit d'évacuation n'est nécessaire dans ce cas.

MODE D'EMPLOI Athena 60 Klarstein

Hersteller & Importeur (UK) 16

English 17

Español 29

Français 41

Italiano 53

Nederlands 65

TECHNISCHE DATEN

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement les instructions suivantes de branchement et d'utilisation afin d'éviter d'éventuels dommages. Le fabricant ne saurait être tenu pour responsable des dommages dus au non-respect des consignes de sécurité et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour accéder à la dernière version du mode d'emploi et à d'autres informations concernant le produit:

Consignes de sécurité 42

Installation 44

Fonctions des touches 48

Mode rgb 48

Nettoyage et entretien 48

Résolution des problèmes 49

Fiche de données produit 50

Informations sur la protection de l'environnement 52

Informations sur le recyclage 52

Fabricant et importateur (UK) 52

FICHE TECHNIQUE

Numéro d'article	10034104, 10034105, 10034106, 10034107, 10045345, 10045346, 10045351
Alimentation électrique	220-240 V ~ 50/60 Hz
Remarque : Vous pouvez également acheter un filtre à charbon actif pour cette hotte aspirante sous le numéro d'article 10030727. Pour cela, consultez notre site Web : www.klarstein.fr

CONSIGNES DE SÉCURITÉ

• Lisez attentivement toutes les consignes avant d'utiliser l'appareil et conservez ce mode d'emploi pour vous y référer ultérieurement.
• Les travaux de montage doivent être effectués uniquement par électricien professionnel ou un spécialiste. Avant d'utiliser la hotte aspirante, assurez-vous que la tension (V) et la fréquence indiquée sur la hotte aspirante (Hz) correspondent à la tension (V) et à la fréquence (Hz) de votre alimentation.
• Le fabricant ne saurait être tenu responsable des dégâts occasionnés par le non-respect des consignes d'utilisation et d'installation.
• Les enfants de moins de 8 ne doivent pas utiliser la hotte aspirante.
• L'appareil n'est pas destiné à une utilisation commerciale mais au cadre domestique et dans des conditions similaires.
• Nettoyez l'appareil et le filtre régulièrement pour que l'appareil fonctionne toujours de manière efficace.
• Avant le nettoyage, débranche toujours la fiche de la prise.
• Nettoyez l'appareil exactement comme il est indiqué dans le mode d'emploi.
• N'utilisez aucune flamme libre sous la hotte aspirante.
• Si l'appareil ne fonctionne pas normalement, adressez-vous au fabricant ou à un spécialiste.
• Cet appareil peut être utilisé par des enfants de 8 ans ou plus et des personnes ayant des capacités physiques, sensorielles et mentales limitées et / ou dénuées d'expérience et de connaissances, à condition d'avoir été instruits au fonctionnement de l'appareil par une personne responsable et d'en comprendre les risques associés.
• Si le câble secteur ou la fiche sont endommagés, faites-les remplacer par le fabricant un service professionnel agréé ou une personne de qualification équivalente.
• Si la hotte aspirante est utilisée avec une cuisinière à gaz ou utilisant d'autres combustibles, une ventilation suffisante de la pièce doit être assurée.
• Ne faites pas de flambée sous la hotte aspirante.
• Attention : la surface de l'appareil peu devenir très chaude pendant le fonctionnement.

Conseils importants pour l'installation

• L'air ne doit pas être dirigé vers une conduite déjà utilisée pour aspirer les gaz de combustion provenant d'une cuisinière à gaz ou utilisant d'autres combustibles (valable même pour les appareils qui ne renvoient pas l'air dans la pièce).
• Respectez les règlementations locales concernant l'installation de dispositifs d'extraction d'air.

Remarques importantes concernant le mode d'extraction

MISE EN GARDE

Danger de mort, risques d'intoxication ! Par la ré-aspiration de gaz de combustion. Ne jamais utiliser la fonction d'aspiration de l'appareil en même temps qu'un foyer dépendant de l'air ambiant si l'air frais est insuffi sant.

Les foyers dépendants de l'air ambiant (par ex. les systèmes de chauffage au gaz, au fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières) extraient l'air de combustion de la pièce où l'appareil est installé et rejettent les gaz résiduaires à l'extérieur en les faisant passer par un conduit d'évacuation des gaz (par ex. une cheminée). Lorsque la hotte aspirante est en marche, la cuisine et les pièces adjacentes extraient l'air ambiant – une dépressurisation se produit si le volume d'air frais n'est pas suffi sant. Les gaz toxiques d'une cheminée ou d'un foyer seront ré-aspirés dans la pièce d'habitation.

• Ainsi, il est toujours nécessaire de veiller à ce qu'il y ait une quantité suffisante d'air frais.
• Un caisson mural d'aspiration/d'évacuation ne peut pas garantir à lui seul le respect des valeurs limites.

Un fonctionnement sans risque est uniquement possible si la dépressurisation de la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n'est possible que si l'air nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans des portes, fenêtres associées à un caisson mural d'aspiration/d'évacuation ou par d'autres dispositifs techniques. Dans tous les cas, demander conseil auprès du ramoneur responsable de la circulation de l'air pour l'ensemble du bâtiment, il sera à même de proposer les mesures à prendre pour une aération appropriée.

Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son fonctionnement n'est soumis à aucune restriction.

Remarques importantes pour le démontage de l'appareil

• Pour le démontage, suivez les mêmes étapes que l'installation / montage dans l'ordre inverse.
• Faites-vous aider par une deuxième personne lors du démontage pour éviter les blessures.

INSTALLATION

Préparation

Si vous disposez d'une extraction d'air vers l'extérieur, vous pouvez installer la hotte aspirante comme illustré sur la figure de droite. Le conduit d'extraction doit avoir un diamètre d'au moins 150 mm et être en émail, aluminium ou en matériau souple résistant à la chaleur.

• Avant l'installation, éteignez l'appareil et débranchez la fiche de la prise.
• La hotte doit être installée à une hauteur de 65-75 cm au-dessus de la table de cuisson.

Installation avec ventilation externe

Remarque : respectez les consignes de sécurité concernant l'utilisation de l'appareil si vous devez extraire l'air vers l'extérieur. Si la hotte aspirante est utilisée en même temps qu'un autre appareil qui tire son énergie d'une autre source que le courant électrique, la dépression dans la pièce ne doit pas être supérieure à 4 Pa (4 x 10-5 Bar).

1. La hotte peut être installée en mode extraction ou recirculation.
2. Pour un fonctionnement optimal, la hotte doit être fixée à une distance de 65-75 cm au-dessus de la surface de cuisson.

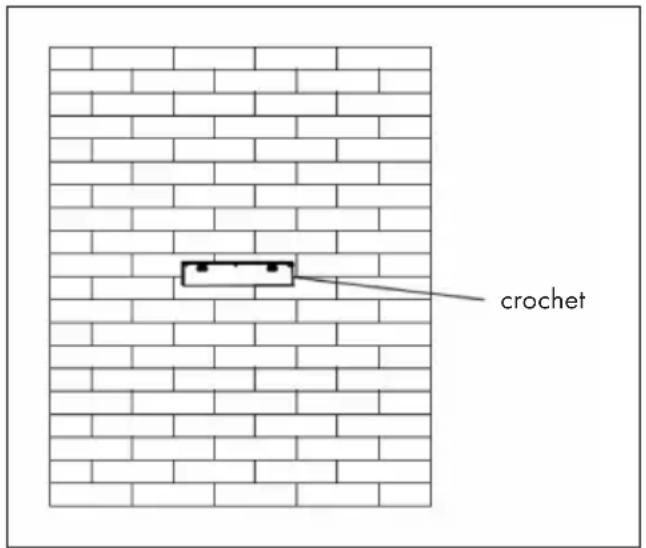

3. Installez le crochet dans un endroit approprié après avoir déterminé la hauteur de montage et maintenez l'alignement.
4. Le côté extérieur de la cheminée doit être librement réglable en hauteur.

1. Accrochez la hotte aux crochets et fixez-la avec 4 vis.

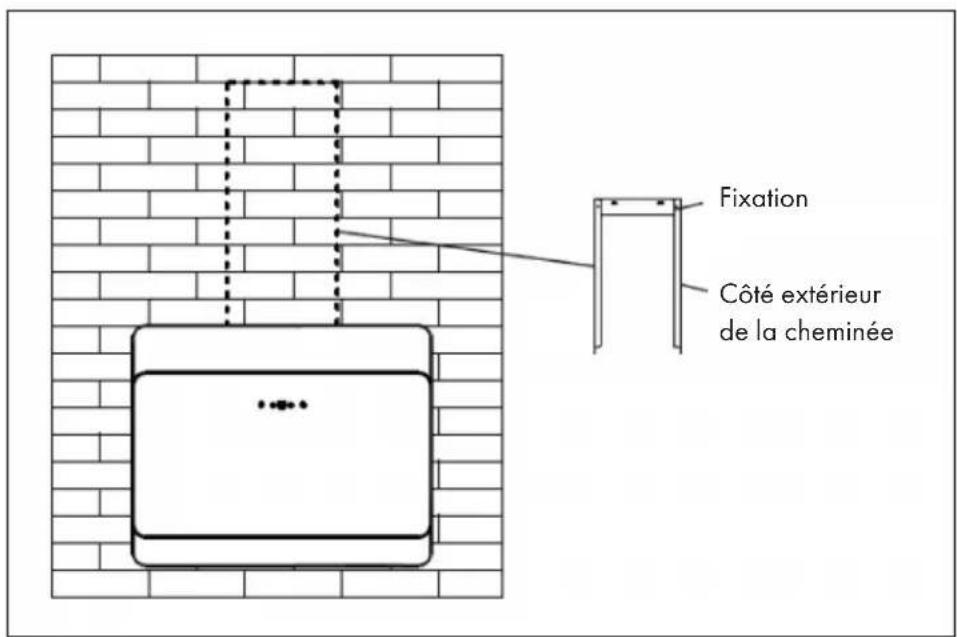

2. Insérez l'extérieur de la cheminée et fixez-le avec la fixation.

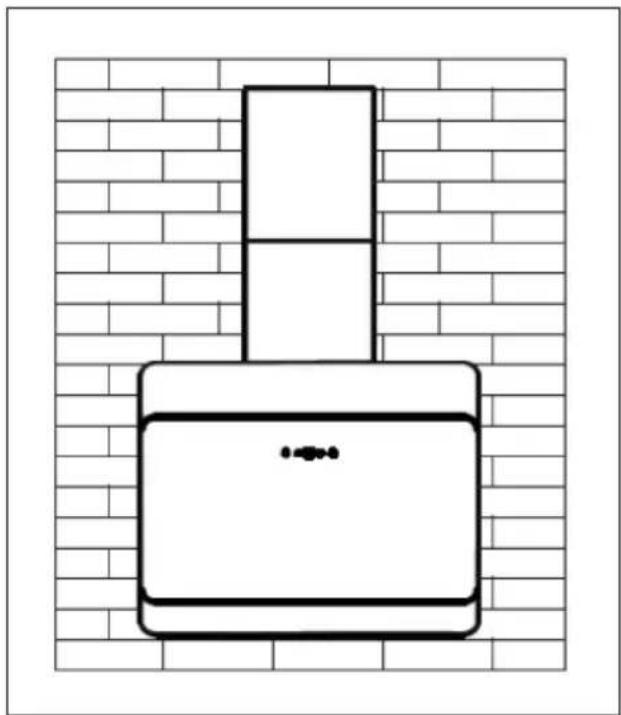

1. Enfin, attachez la partie extérieure de la cheminée au mur.

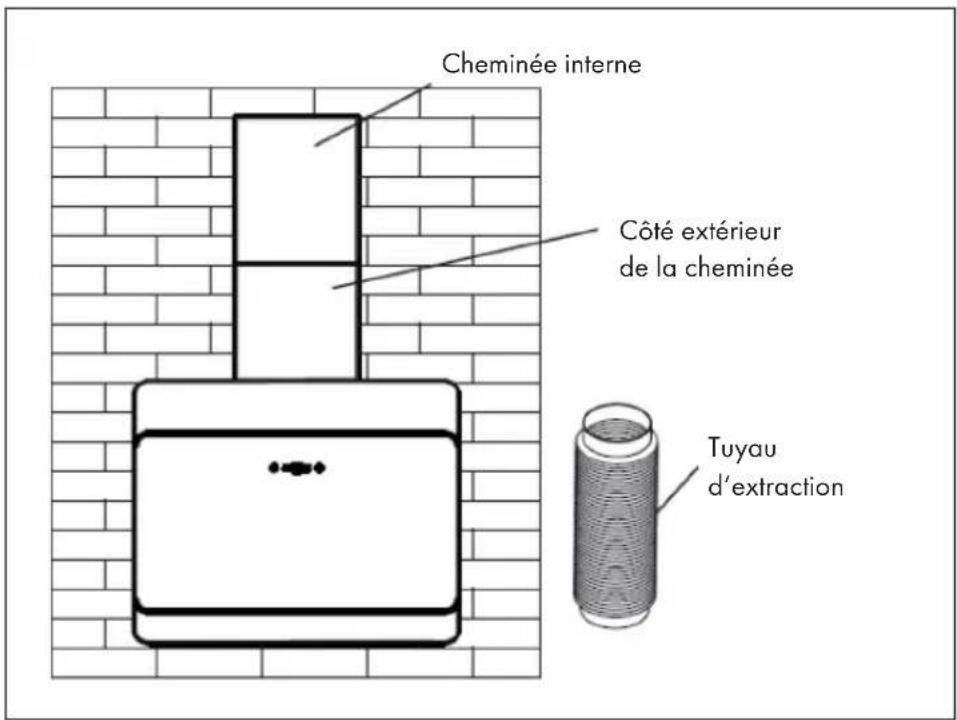

1. Ajustez la cheminée interne à la hauteur désirée, élargissez légèrement la cheminée externe et vissez-la.

Conseils d'installation

• Avant l'installation, assurez-vous que la zone est propre pour éviter de ramasser des résidus de bois et de la poussière.
• Ne connectez pas l'appareil à des tuyaux d'extraction auxquels un autre appareil est déjà connecté.
• La courbure du tuyau d'échappement doit être supérieure à 120°. Le haut du tuyau d'extraction doit être à la même hauteur au moins que la sortie d'air de la hotte.
• Après l'installation, assurez-vous que la hotte est horizontale pour éviter l'accumulation de graisse d'un côté.

Installation en recirculation d'air

Si vous n'avez pas d'évacuation externe, vous n'avez pas besoin d'un tuyau d'extraction. Le reste de l'installation correspond à l'installation avec extraction. Installation de filtres à charbon actif

Installation du filtre à charbon actif

Remarque : le filtre à charbon actif ne fait pas partie de la livraison. Vous pouvez toutefois l'acheter en complément de votre hotte.

1	2
Le filtre à charbon actif permet à la hotte de filtrer et d'éliminer les odeurs désagréables de cuisine.	Pour installer le filtre, vous devez d'abord démonter le filtre à graisse. Appuyez sur la fermeture et abaissez-la.
3

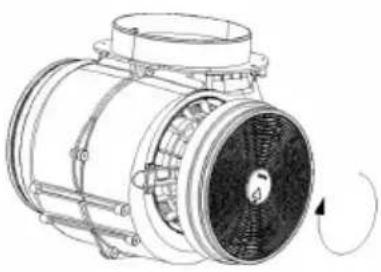

	Placez le filtre à charbon actif sur le ventilateur et tournez-le dans le sens des aiguilles d'une montre. Répétez la procédure de l'autre côté. Assurez-vous que le filtre est bien serré, sinon il pourrait se détacher et présenter un danger. Remarque : lorsque le filtre à charbon actif est installé, la puissance d'aspiration diminue légèrement.

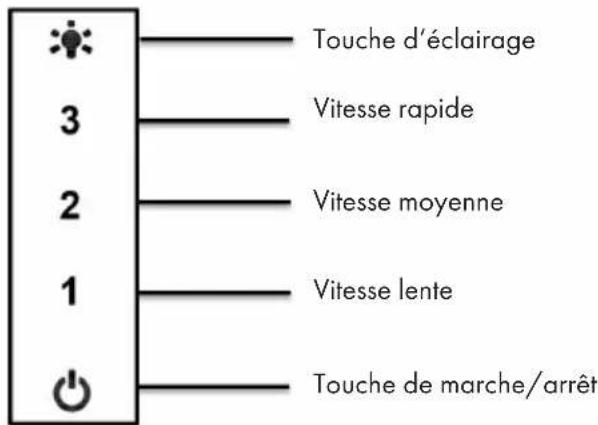

FONCTIONS DES TOUCHES

MODE RGB

1. Appuyez brièvement 3 fois sur la touche d'éclairage pour passer en mode RVB (seul le rétroéclairage coloré s'allume) en mode veille / travail.
2. Appuyez sur la touche d'éclairage (env. 5 secondes) et maintenez-la enfoncée jusqu'à ce que le clavier commence à clignoter en bleu.
3. Vous pouvez maintenant passer d'une couleur de fond à l'autre à l'aide de la touche 3 : Blanc / Rouge / Vert / Bleu / Bleu / Jaune / Violet / Orange / Turquoise / Jaune Vert.
4. Pour confirmer la lumière sélectionnée, appuyez à nouveau sur la touche lumière pendant environ 5 secondes.

NETTOYAGE ET ENTRETIEN

Nettoyage mensuel du filtre à graisse

Nettoyez le filtre tous les mois pour éviter un risque d'incendie. Le filtre recueille la graisse, la fumée et la poussière et réduit ainsi l'efficacité de la hotte. Si le filtre n'est pas nettoyé, les restes de graisse s'y accumulent. Nettoyez le filtre avec de l'eau et un peu de liquide vaisselle et faites-le ensuite sécher à l'air

Remplacement annuel du filtre à charbon actif

Si l'appareil est utilisé en mode de circulation d'air (non ventilée vers l'extérieur), le filtre à charbon actif doit être remplacé au moins une fois par an, en fonction de la fréquence d'utilisation de la hotte.

Remplacement d'une ampoule

1 Mettez l'appareil hors tension et débranchez la fiche de la prise.
2 Dévissez et retirez les 2 vis du couvercle de l'ampoule.
3 Dévissez l'ampoule et remplacez-la par une neuve de même type.

RÉSOLUTION DES PROBLÈMES

Problème Cause possible	Solution
La lumière est allumée mais le ventilateur ne fonctionne pas.	Une pale est endommagée.	Éteignez l'appareil et faites-le inspecter par un spécialiste.
	Le moteur est endommagé.
Ni la lumière ni le ventilateur ne fonctionnent.	L'ampoule est hors service.	Remplacez l'ampoule par une ampoule équivalente.
	La fiche n'est pas branchée.	Branchez la fiche.
L'appareil vibre fortement. U	Une pale est endommagée.	Éteignez l'appareil et faites-le inspecter par un spécialiste.
	Le moteur n'est pas bien monté.
	L'appareil n'est pas bien fixé au mur.	Retirez l'appareil et assurez-vous que la suspension est en place.
La puissance d'aspiration est insuffisante.	Trop grande distance entre la hotte et la surface de cuisson.	Accrochez la hotte de sorte que la distance entre la table de cuisson et la hotte soit de 65 à 75 cm.

Informations selon le règlement (UE) n° 65/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numéro d'article	10034104, 10034105, 10034106, 10034107
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC hood		40,4 kWh/Année
Classe d'efficacité énergétique A
Efficacité dynamique des fluides FDE hood		28,5
Classe d'efficacité dynamique des fluides		A
Efficacité lumineuse LE	hood	33,6 Lux/W
Classe d'efficacité lumineuse A
Efficacité de séparation des graisses	GFEhood	75 %
Clase d'efficacité de capture des graisses		D
Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou au niveau haute vitesse		414,8 / 594 m^3/h
Flux d'air pendant le fonctionnement au niveau intensif ou au niveau haute vitesse		-	m^3/h
Niveau sonore de classe A aux vitesses minimale et maximale disponibles en fonctionnement normal		59 / 63	dB
Niveau sonore de classe A en fonctionnement au niveau intensif ou au niveau haute vitesse		-	dB
Consommation d'énergie appareil éteint	Po	0,48 W
Consommation électrique en veille P	s	-	W
Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

Informations selon le règlement (UE) n° 65/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numéro d'article	10045345, 10045346, 10045351
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC hood		38,7 kWh/Année
Classe d'efficacité énergétique A
Efficacité dynamique des fluides FDE hood		28,5
Classe d'efficacité dynamique des fluides		A
Efficacité lumineuse LE	hood	33,6 Lux/W
Classe d'efficacité lumineuse A
Efficacité de séparation des graisses	GFEhood	75%
Clase d'efficacité de capture des graisses		D
Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou au niveau haute vitesse		414,8 / 594 m^3/h
Flux d'air pendant le fonctionnement au niveau intensif ou au niveau haute vitesse		-	m^3/h
Niveau sonore de classe A aux vitesses minimale et maximale disponibles en fonctionnement normal		59 / 63	dB
Niveau sonore de classe A en fonctionnement au niveau intensif ou au niveau haute vitesse		-	dB
Consommation d'énergie appareil éteint	Po	0,48 W
Consommation électrique en veille P	s	-	W
Coordonnées de contact Chal-Tec G	mbH, Wallstraße 16, 10179, Berlin, Allemagne

INFORMATIONS SUR LA PROTECTION DE L'ENVIRONNEMENT

• Assurez-vous qu'il y a une ventilation suffisante pendant la cuisson pour que la hotte aspirante puisse fonctionner efficacement et avec un faible niveau sonore.
• Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la cuisson. Utilisez le mode intensif uniquement lorsque cela est nécessaire. Plus la vitesse du ventilateur est basse, moins la consommation d'énergie est réduite.
• Si de grandes quantités de vapeur sont produites pendant la cuisson, sélectionnez une vitesse de ventilation plus élevée en temps utile. Si la vapeur de cuisson est déjà répartie dans la cuisine, la hotte aspirante devra fonctionner plus longtemps.
• Éteignez la hotte aspirante lorsque vous n'en avez plus besoin.
• Éteignez l'éclairage lorsque vous n'en avez plus besoin.
• Nettoyez le filtre à intervalles réguliers et remplacez-le si nécessaire afin d'augmenter l'efficacité du système de ventilation et d'éviter les risques d'incendie.
• Mettez toujours le couvercle pendant la cuisson pour réduire la vapeur et la condensation.

INFORMATIONS SUR LE RECYCLAGE

S'il existe une réglementation pour l'élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers.

FABRICANT ET IMPORTATEUR (UK)

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Importateur pour la Grande Bretagne :
