Producto	Campana extractora
Marca	Klarstein
Modelo	Athena 60
Tipo de instalación	De pared, modo extracción o recirculación
Dimensiones (An x Pr x Al)	60 cm x profundidad no especificada x altura no especificada (chimenea telescópica)
Peso (aprox.)	10 kg
Alimentación eléctrica	220-240 V ~ 50/60 Hz
Clase de eficiencia energética	A
Consumo anual de energía	40,4 kWh (según modelo)
Caudal de aire (mín/máx)	414,8 / 594 m³/h
Nivel sonoro (mín/máx)	59 / 63 dB
Tipo de control	Táctil
Iluminación	LED RGB (8 colores)
Material	Acero inoxidable (probable)
Filtro de grasa	Metálico, lavable en lavavajillas (limpieza mensual)
Filtro de carbón activo	Opcional (ref. 10030727), reemplazo anual
Altura de instalación (mín/máx)	65-75 cm sobre la encimera
Diámetro del conducto de evacuación	≥ 150 mm
Características especiales	Modo RGB, velocidad ajustable, función intensiva (no especificado)
Mantenimiento	Limpieza mensual del filtro de grasa, reemplazo anual del filtro de carbón
Seguridad	Apagado automático, instrucciones para gas, superficie caliente

Preguntas frecuentes - Athena 60 Klarstein

¿Cuál es la altura de instalación recomendada para la campana Athena 60?

La campana debe instalarse a una altura de 65 a 75 cm sobre la encimera para una eficiencia óptima.

¿Cómo limpiar el filtro de grasa?

El filtro de grasa debe limpiarse todos los meses con agua caliente y detergente líquido, o en el lavavajillas. Séquelo bien antes de volver a colocarlo.

¿Es necesario comprar un filtro de carbón activo?

El filtro de carbón activo es opcional y necesario solo en modo recirculación. Se cambia una vez al año (referencia 10030727).

¿Cómo activar el modo RGB de la iluminación?

Presione 3 veces rápidamente el botón de iluminación para cambiar al modo RGB. Luego, mantenga presionado el botón durante 5 segundos, luego elija el color con el botón 3.

¿Cuál es el nivel sonoro de esta campana?

El nivel sonoro es de 59 dB a velocidad mínima y 63 dB a velocidad máxima.

¿Cuál es el consumo anual de energía?

El consumo anual de energía es de 40,4 kWh (según el modelo), lo que corresponde a una clase energética A.

¿Qué hacer si la luz funciona pero el ventilador no?

Esto puede indicar una pala dañada o un motor defectuoso. Apague el aparato y haga que lo inspeccione un especialista.

¿Puedo usar la campana con una cocina de gas?

Sí, pero asegúrese de tener una ventilación suficiente de la habitación y respete las instrucciones de seguridad para evitar riesgos de intoxicación.

¿Cuál es la garantía de la campana Klarstein Athena 60?

Se aplica la garantía legal de 2 años. Conserve su ticket de compra y contacte al servicio postventa de Klarstein para cualquier reclamo.

¿Puedo instalar la campana en modo recirculación sin conducto?

Sí, la campana puede funcionar en modo recirculación con un filtro de carbón activo. No se necesita ningún conducto de evacuación en este caso.

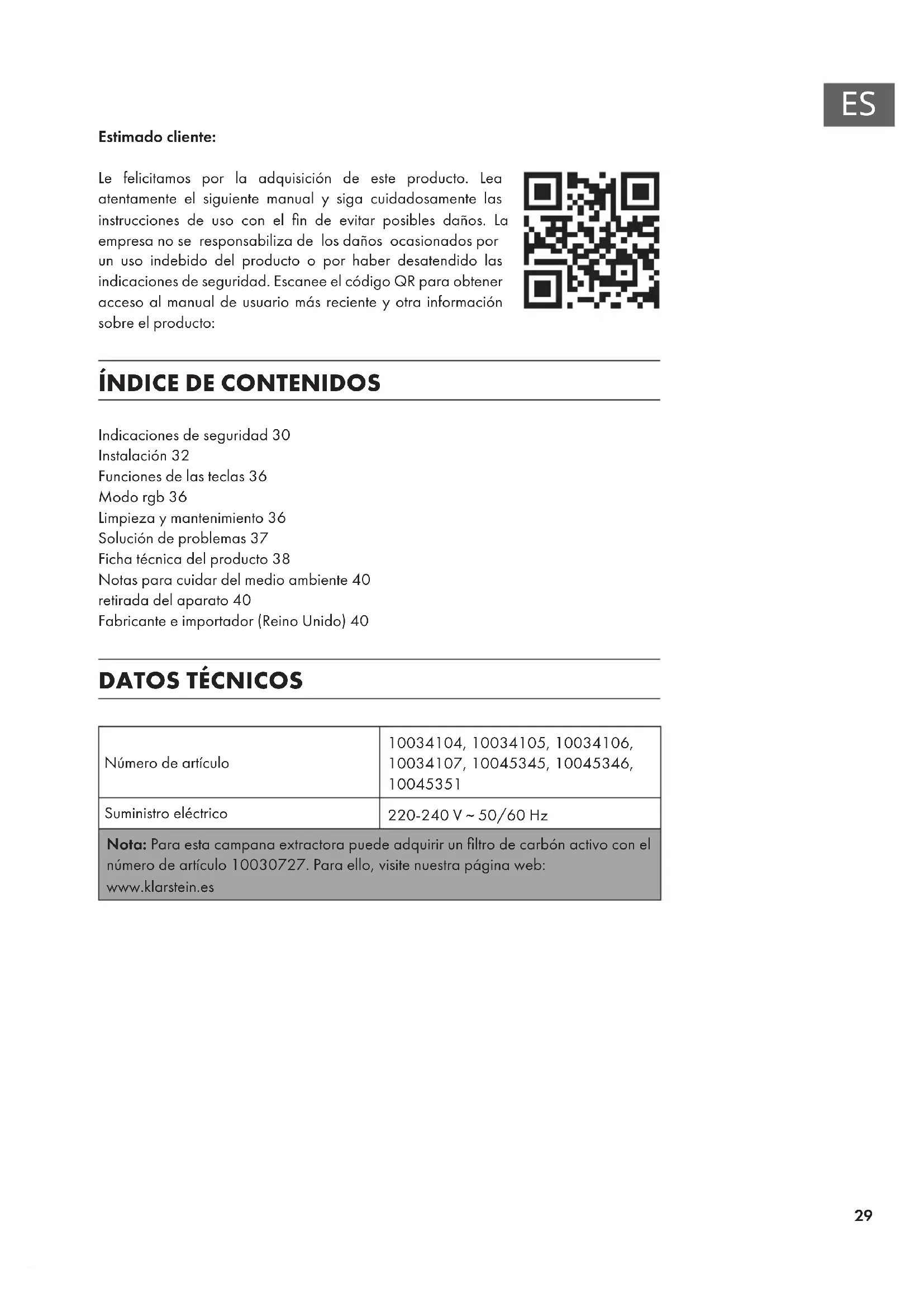

MANUAL DE USUARIO Athena 60 Klarstein

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto:

Indicaciones de seguridad 30

Instalación 32

Funciones de las teclas 36

Modo rgb 36

Limpieza y mantenimiento 36

Solución de problemas 37

Ficha técnica del producto 38

Notas para cuidar del medio ambiente 40

retirada del aparato 40

Fabricante e importador (Reino Unido) 40

DATOS TÉCNICOS

Número de artículo	10034104, 10034105, 10034106, 10034107, 10045345, 10045346, 10045351
Suministro eléctrico	220-240 V ~ 50/60 Hz
Nota: Para esta campana extractora puede adquirir un filtro de carbón activo con el número de artículo 10030727. Para ello, visite nuestra página web: www.klarstein.es

INDICACIONES DE SEGURIDAD

• Lea atentamente todas las indicaciones y conserve este manual para consultas posteriores.
• Los trabajos de montaje deben ser realizados solamente por un electricista u otro profesional. Antes de utilizar la campana extractora, asegúrese de que la tensión (V) y la frecuencia indicada en la campana extractora (Hz) coinciden con la tensión (V) y frecuencia (Hz) de su suministro eléctrico.
• La empresa no se responsabiliza de los daños ocasionados por un uso o instalación indebida del producto.
• Los niños menores de 8 años no deben utilizar la campana extractora.
• Este aparato no ha sido concebido para un uso comercial, sino doméstico o para entornos similares.
• Limpie el aparato y el filtro con regularidad para que el aparato funcione siempre de manera eficiente. Desconecte el enchufe antes de limpiar el aparato.
• Limpie el aparato solamente según se describe en estas instrucciones.
• No utilice fuentes de ignición bajo la campana extractora.
• Si el aparato no funciona correctamente, contacte inmediatamente con el fabricante.
• Este aparato puede ser utilizado por niños mayores de 8 años y personas con discapacidades físicas, sensoriales y mentales y/o con falta de experiencia y conocimientos, siempre y cuando hayan sido instruidos sobre el uso del aparato y comprendan los peligros y riesgos asociados.
• Si el cable de alimentación o el enchufe están dañados, deberán ser sustituidos por el fabricante, un servicio técnico autorizado o una persona igualmente cualificada
• Si utiliza la campana extractora con hornillos y entren en combustión el gas u otras sustancias combustibles, deberá garantizar una buena ventilación de la sala.
• No flamee nada bajo la campana extractora.
• Advertencia: La superficie del aparato puede alcanzar temperaturas muy elevadas durante el funcionamiento.

Indicaciones importantes de instalación

- El aire no puede desviarse a un tiro de salida que se emplee para evacuar humos de gases u otras sustancias inflamables (no se aplica para aparatos que solo desvién el aire a la sala).

- Siga todas las disposiciones locales para montar las instalaciones de ventilación.

Notas importantes acerca del modo de extracción

ADVERTENCIA

Peligro de muerte, riesgo de intoxicación provocado por gases en combustión aspirados. Nunca ponga en funcionamiento la función de extracción simultáneamente con un dispositivo que genere calor en una estancia estanca si no se ha garantizado una ventilación suficiente.

Los dispositivos no estancos que generan calor (por ejemplo, radiadores que funcionan con gas, aceite, madera o carbón, calentadores, calentadores de agua) extraen el aire de combustión de la estancia correspondiente y canalizan el aire de salida por medio de un tiro (por ejemplo una chimenea) hacia el exterior. Al encender simultáneamente una campana extractora, el aire de la cocina y de las estancias colindantes se extrae y sin sufi ciente aire adicional se produce el fenómeno de presión hipoatmosférica. Los gases nocivos de la chimenea o del orifi cio de salida retornan a la estancia.

• Siempre debe proveer de sufi ciente aire adicional a la estancia.
• Un conducto de ventilación y evacuación no garantiza en su totalidad que se cumpla el valor límite.

Solo se garantizará un funcionamiento sin riesgos cuando presión hipoatmosférica en la estancia del dispositivo generador de calor no supere los 4 Pa (0,04 mbar). Esto podrá conseguirse cuando el aire necesario para la combustión pueda circular por orifi cios sin cierre, como puertas o ventanas, junto con un conducto de ventilación o evacuación o a través de otros medios técnicos. En cualquier caso, siga el consejo del constructor de chimeneas autorizado que pueda evaluar la conexión de ventilación general de su hogar y tomar las medidas necesarias.

Si pone en funcionamiento la campana extractora en modo circulación de aire, puede utilizarla sin ninguna limitación.

Nota importante sobre el desmontaje del aparato

• El desmontaje es igual que el montaje pero en orden inverso.
• Al desmontar el aparato, pida ayuda a una segunda persona para evitar lesiones.

INSTALACIÓN

Preparación

Si tiene una campana extractora de humos hacia el exterior, puede instalarla como se muestra en la imagen de la derecha. El canal de extracción debe tener un diámetro mínimo de 150 mm y ser de esmalte, aluminio o un tubo flexible y resistente al calor.

• Apague el dispositivo antes de la instalación y desenchúfelo.
• La campana extractora debe ser instalada a una altura de 65-75 cm por encima de la placa de cocción.

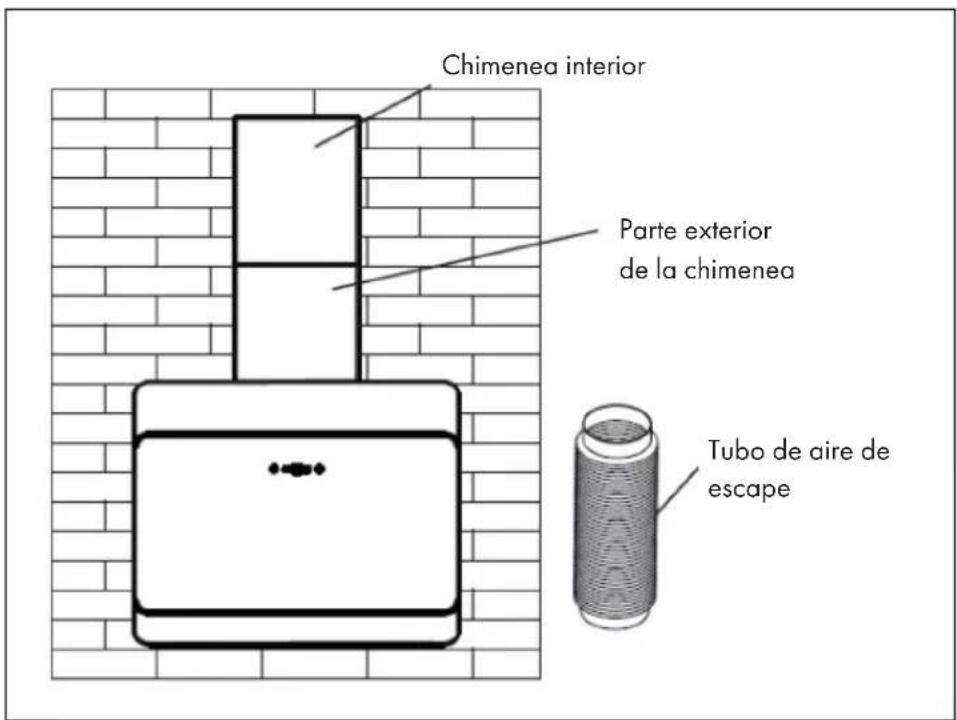

Instalación con ventilación externa

Nota: Observe las instrucciones de seguridad para el funcionamiento de la unidad cuando el aire se expulse hacia el exterior. Si la campana extractora se utiliza al mismo tiempo que un aparato que consume energía de una fuente eléctrica distinta, el vacío en la habitación no debe superar los 4 Pa (4 x 10 -5 ^ Bar).

1. La campana puede ser instalada en modo de extracción o de circulación.
2. Para un funcionamiento óptimo, la campana debe ser instalada a una distancia de 65-75 cm de la placa de cocción.

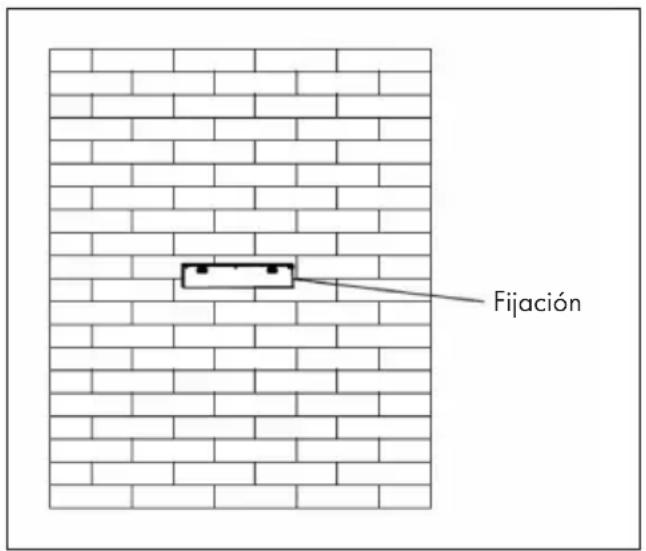

3. Instale el gancho en un lugar adecuado después de determinar la altura de montaje y mantenga la alineación.
4. La parte exterior de la chimenea debe ser libremente regulable en altura.

1. Cuelgue la campana en los ganchos y fijela con 4 tornillos.

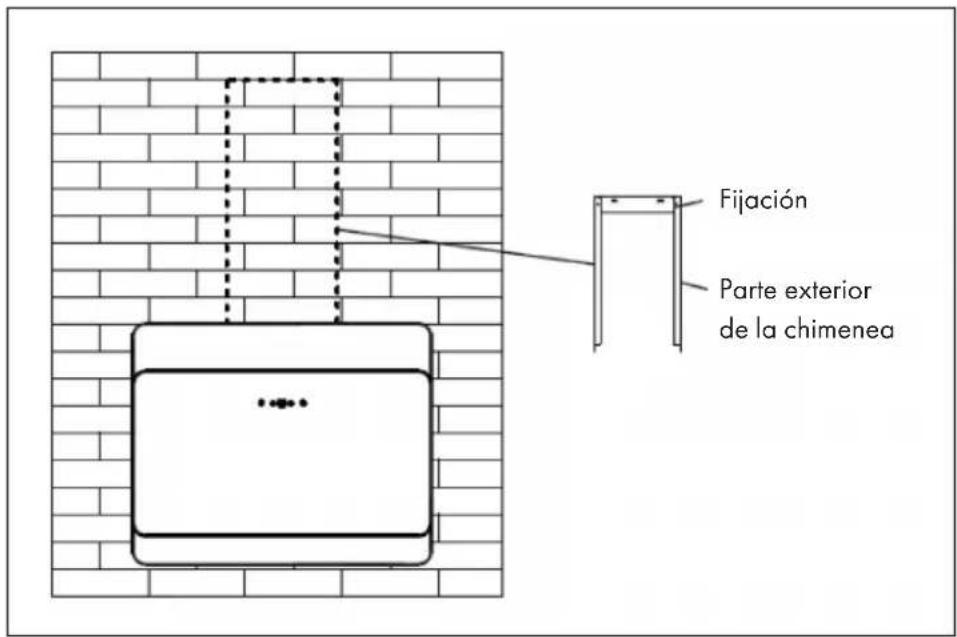

2. Inserte la parte exterior de la chimenea y sujétela con la fijación

1. Por último, fije la chimenea exterior a la pared.

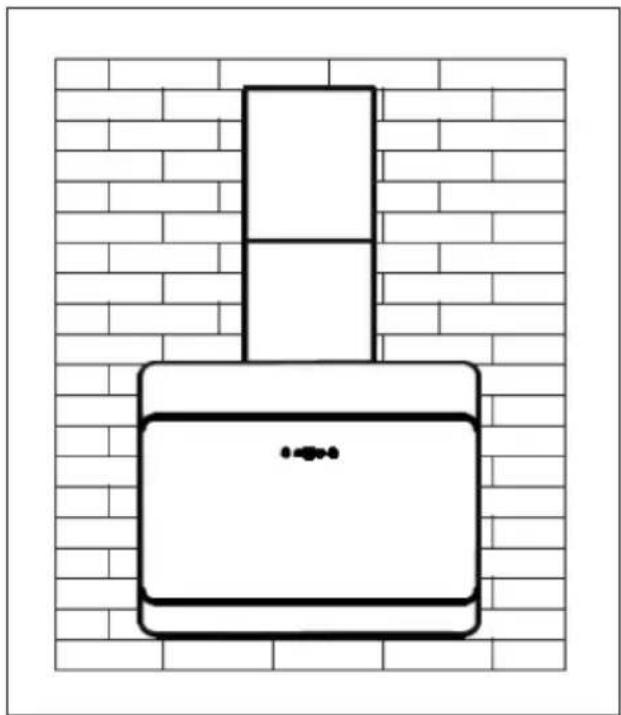

1. Ajuste la chimenea interior a la altura deseada, amplíe ligeramente la chimenea exterior y atornillelo.

Instrucciones para la instalación

• Antes de la instalación, asegúrese de que el área esté limpia para evitar la aspiración de residuos de madera y polvo.
• No conecte la unidad a tubos de aire de escape a los que ya esté conectada una otra unidad.
• La curvatura del tubo de extracción debe ser superior a 120°. El extremo superior del tubo de extracción debe estar a la misma altura o por encima de la salida de aire de la campana.
• Después de la instalación, asegúrese de que la campana extractora esté en posición horizontal para evitar que se acumule grasa en uno de los lados.

Instalación con ventilación interior

Si no tiene un conducto de humos externo, no necesitará un tubo de escape. La instalación corresponde a la instalación con ventilación externa.

Instalación del filtro de carbón activado

Atención: No está incluido un filtro de carbón activado. Pero usted lo puede comprar con la campana extractora.

1	2
Con un filtro de carbón activado instalado en las campanas con ventilación interna, es posible filtrar los olores desagradables de los alimentos.	Para poder instalar el filtro, primero debe quitar el filtro de grasa. Presione el cierre y tírelo hacia abajo.
3

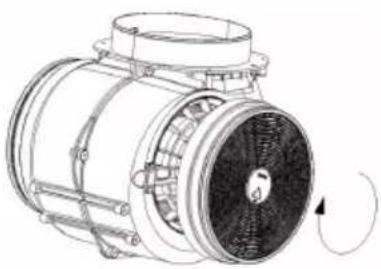

	Coloque el filtro de carbón activado en el ventilador y gírelo en el sentido de las agujas del reloj. Repita el procedimiento en el otro lado.Asegúrese de que el filtro esté bien sujeto, ya que de lo contrario podría aflojarse y ser peligroso. Nota: Con el filtro de carbón activado instalado, la capacidad de extracción disminuye ligeramente.

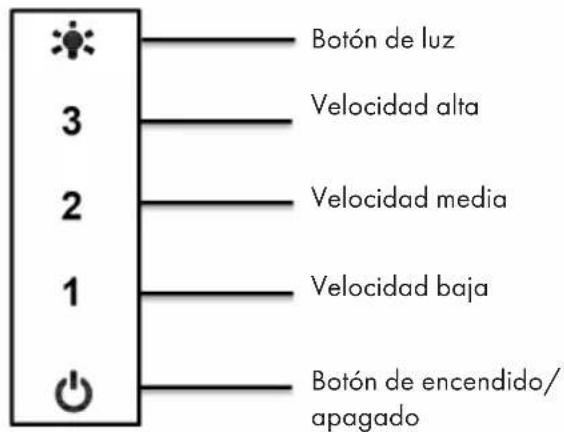

FUNCIONES DE LAS TECLAS

MODO RGB

1. Toque el botón de luz 3 veces brevemente para cambiar al modo RGB (sólo la luz de fondo de color se iluminará) en el modo de espera / trabajo.
2. Mantenga pulsado el botón de luz (aprox. 5 segundos) hasta que el teclado empiece a parpadear en azul.
3. Ahora puede cambiar entre los colores de fondo con la tecla 3: Blanco / Rojo / Verde / Azul / Amarillo / Púrpura / Naranja / Turquesa / Amarillo Verde.
4. Para confirmar la luz seleccionada, toque de nuevo el botón de luz durante unos 5 segundos.

LIMPIEZA Y MANTENIMIENTO

Limpieza mensual de los filtros de grasa

Limpie el filtro todos los meses para evitar el riesgo de incendio. El filtro acumula grasa, humo y polvo e influye así en la eficiencia de la campana extractora. Si el filtro no se limpia, se acumularán residuos de grasa. Limpie el filtro con agua y un poco de detergente y déjelo secar al aire después.

Cambio anual de filtros de carbón activado

Si la unidad se utiliza como unidad de recirculación (no ventilada hacia el exterior), el filtro de carbón activado debe sustituirse al menos una vez al año, dependiendo de la frecuencia de uso de la campana extractora.

Cambio de la lámpara

1 Apague la unidad y desenchúfela de la toma de corriente.
2 Desatornille y retire los 2 tornillos de la tapa de la lámpara.
3 Desenrosque la lámpara y sustitúyala por una del mismo tipo.

SOLUCIÓN DE PROBLEMAS

Problema Posible causa	Solución del problema
La luz se enciende pero el ventilador no funciona.	La pala del ventilador está rota.	Apague el aparato y pídale a una empresa especializada que lo inspeccione.
	El motor está dañado.
La luz y el ventilador no funcionan.	La bombilla se quemó. Sustituya la bombilla por una que sea igual.
	La clavija no está enchufada.	Enchufe la clavija.
El aparato vibra fuertemente.	La pala del ventilador está rota.	Apague el aparato y pídale a una empresa especializada que lo inspeccione.
	El motor no está bien montado.
	El aparato no está bien sujeto a la pared.	Quite el dispositivo y asegúrese de que la suspensión esté en su lugar.
El rendimiento de extracción es insuficiente.	La distancia entre la campana extractora y la placa de cocción es demasiado grande.	Instale la campana extractora de tal manera que la distancia entre la placa de cocción y la campana extractora sea de 65-75 cm.

FICHA TÉCNICA DEL PRODUCTO

Información según el Reglamento (UE) n° 65/2014

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Número de artículo	10034104, 10034105, 10034106, 10034107
Descripción Símbolo Valor Unidad
Consumo anual de energía AEC	hood	40,4 kWh/Año
Clase de eficiencia energética A
eficiencia fluidodinámica FDE	hood	28,5
Clase de eficiencia fluidodinámica A
Eficiencia de la iluminación LE	hood	33,6 Lux/W
Clase de eficiencia lumínica A
Eficacia de la separación de la grasa	GFEhood	75%
Clase de eficiencia de separación de grasas		D
Flujo de aire al mínimo y a la máxima velocidad en funcionamiento normal, excepto para el funcionamiento en el nivel de velocidad intensivo o rápido		414,8 / 594 m^3/h
Flujo de aire durante el funcionamiento en el nivel de velocidad intensivo o rápido		- m^3/h
Emisiones de ruido aéreo con ponderación A a la velocidad mínima y máxima disponible durante el funcionamiento normal		59 / 63	dB
Emisiones de ruido aéreo ponderadas A durante el funcionamiento en la fase intensiva o de alta velocidad		-	dB
Consumo de energía en modo apagado	Po	0,48 W
Consumo de energía en modo de espera	Ps	-	W
Datos de contacto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Alemania

Información según el Reglamento (UE) n° 65/2014

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Número de artículo	10045345, 10045346, 10045351
Descripción Símbolo Valor Unidad
Consumo anual de energía AEC	hood	38,7 kWh/Año
Clase de eficiencia energética A
eficiencia fluidodinámica FDE	hood	28,5
Clase de eficiencia fluidodinámica A
Eficiencia de la iluminación LE	hood	33,6 Lux/W
Clase de eficiencia lumínica A
Eficacia de la separación de la grasa	GFEhood	75%
Clase de eficiencia de separación de grasas		D
Flujo de aire al mínimo y a la máxima velocidad en funcionamiento normal, excepto para el funcionamiento en el nivel de velocidad intensivo o rápido		414,8 / 594 m3/h
Flujo de aire durante el funcionamiento en el nivel de velocidad intensivo o rápido		- m3/h
Emisiones de ruido aéreo con ponderación A a la velocidad mínima y máxima disponible durante el funcionamiento normal		59 / 63	dB
Emisiones de ruido aéreo ponderadas A durante el funcionamiento en la fase intensiva o de alta velocidad		-	dB
Consumo de energía en modo apagado	Po	0,48 W
Consumo de energía en modo de espera	Ps	-	W
Datos de contacto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Alemania

NOTAS PARA CUIDAR DEL MEDIO AMBIENTE

• Durante la cocción, asegúrese de que haya un flujo de aire suficiente para que la campana extractora funcione eficazmente y con poco ruido de funcionamiento.
• Ajuste la velocidad del ventilador a la cantidad de vapor producida durante la cocción. Utilice el modo intensivo sólo cuando sea necesario. Cuanto menor sea la velocidad del ventilador, menos energía consume.
• Si se producen grandes cantidades de vapor durante la cocción, seleccione una velocidad de ventilador más alta. Si el vapor de la cocción ya se ha extendido por toda la cocina, la campana extractora debe funcionar durante más tiempo.
• Apague la campana extractora cuando ya no la necesite.
• Apaga la iluminación cuando ya no la necesites.
• Limpie el filtro a intervalos regulares y sustitúyalo si es necesario, para aumentar la eficacia del sistema de ventilación y prevenir los riesgos de incendio.
• Ponga siempre la tapa cuando cocine para reducir el vapor de la cocción y la condensación.

RETIRADA DEL APARATO

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una gestión adecuada de estos residuos previene consecuencias potencialmente negativas para el medio ambiente y la salud de las personas. Puede consultar más información sobre el reciclaje y la eliminación de este producto contactando con su administración local o con su servicio de recogida de residuos.

FABRICANTE E IMPORTADOR (REINO UNIDO)

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Alemania.

Importador para Gran Bretaña:
