BEDIENUNGSANLEITUNG Athena 60 Klarstein

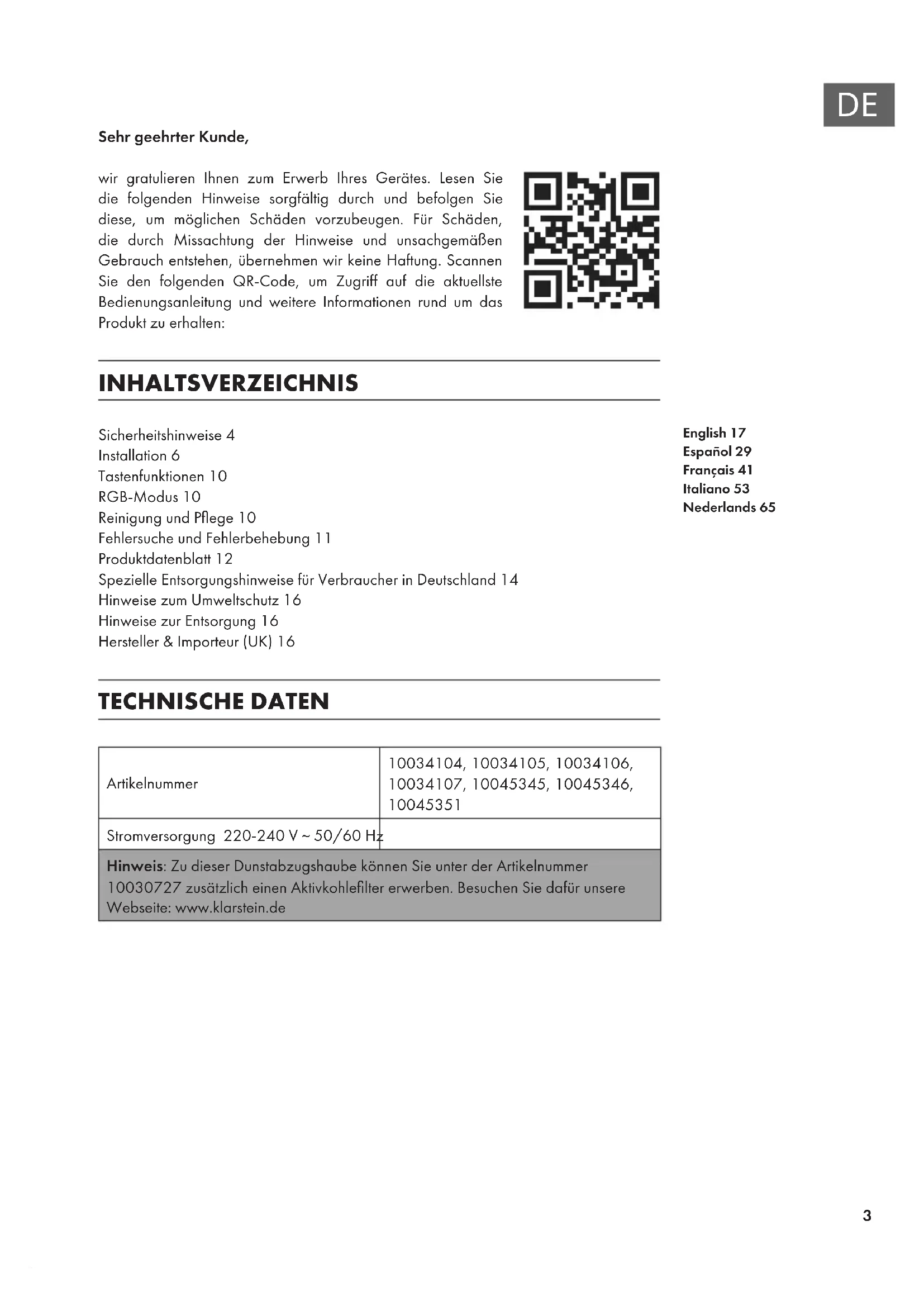

Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten: INHALTSVERZEICHNIS Sicherheitshinweise4 Installation6 Tastenfunktionen10 RGB-Modus10 Reinigung und Pege10 Fehlersuche und Fehlerbehebung11 Produktdatenblatt12 Spezielle Entsorgungshinweise für Verbraucher in Deutschland14 Hinweise zum Umweltschutz16 Hinweise zur Entsorgung16 Hersteller & Importeur (UK)16 TECHNISCHE DATEN Artikelnummer 10034104, 10034105, 10034106, 10034107, 10045345, 10045346,

Stromversorgung 220-240 V ~ 50/60 Hz Hinweis: Zu dieser Dunstabzugshaube können Sie unter der Artikelnummer 10030727 zusätzlich einen Aktivkohlelter erwerben. Besuchen Sie dafür unsere Webseite: www.klarstein.de English 17 Español 29 Français 41 Italiano 53 Nederlands 654

• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen gut auf.

• Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer qualizierten Person durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen Sie sicher, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene Frequenz (Hz) der Spannung und Frequenz der Stromversorgung in Ihrem Haushalt entsprechen.

• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße Installation entstehen, übernehmen wir keine Haftung.

• Kinder unter 8 Jahren dürfen die Dunstabzugshaube nicht benutzen.

• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im Haushalt und in ähnlichen Umgebungen vorgesehen.

• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer efzient arbeitet.

• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.

• Reinigen Sie das Gerät genau wie in der Bedienungsanleitung angegeben.

• Verwenden Sie unter der Abzugshaube kein offenes Feuer.

• Falls das Gerät nicht normal funktioniert, wenden Sie sich an den Hersteller oder einen Fachbetrieb.

• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.

• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller, einem autorisierten Fachbetrieb oder einer ähnlich qualizierten Person ersetzt werden.

• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder andere Brennstoffe verbrennen, muss eine ausreichende Belüftung des Raumes vorhanden sein.

• Flambieren Sie nicht unter der Abzugshaube.

• Achtung: Die Geräteoberäche kann während des Betriebs heiß werden. Wichtige Hinweise zur Installation

• Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von Rauchgasen von Gas- oder anderen Brennstoffen verwendet wird (gilt nicht für Geräte, die nur die Luft in den Raum zurückführen).

• Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.5

Wichtige Hinweise zum Abluftbetrieb WARNUNG Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer raumluftabhängigen Feuerstätte betrieben wird und keine ausreichende Luftzirkulation garantiert wird. Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch ein Abluftrohr oder einen Kamin ins Freie. Im Abluftbetrieb wird der Küche und den benachbarten Räumen Luft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abluftrohr können dabei in die Wohnräume zurückgesaugt werden.

• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft zirkulieren kann.

• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes sicherzustellen. Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie, wenn durch nicht- verschließbare Öffnungen in Türen und Fenstern in Verbindung mit einem Zuluft-/ Abluftmauerkasten die zur Verbrennung benötigte Luft nachströmen kann. Lassen Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamten Lüftungsverbund des Hauses beurteilen. Er kann ihnen gegebenenfalls die nötigen Maßnahme zur Belüftung nennen. Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich. Wichtige Hinweis zur Demontage des Geräts

• Die Demontage gleicht der Installation/Montage in umgekehrter Reihenfolge.

• Nehmen Sie sich bei der Demontage eine zweite Person zu Hilfe, um Verletzungen zu vermeiden.6

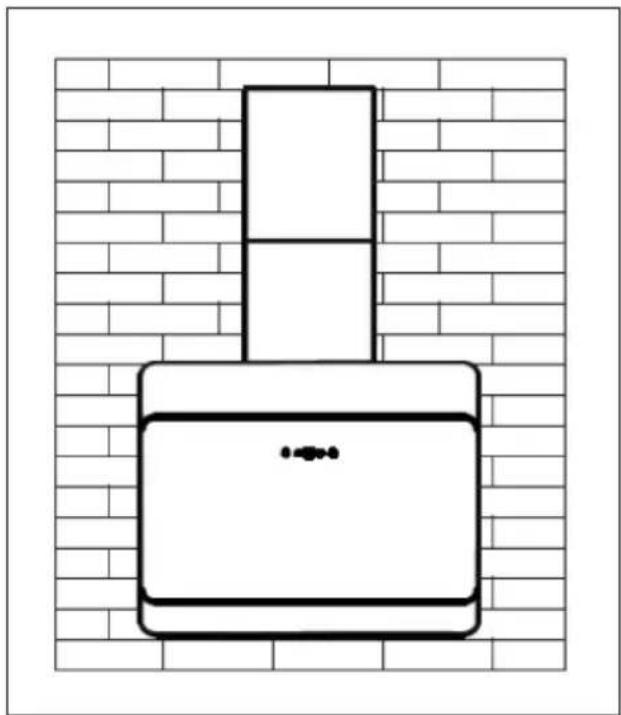

INSTALLATION Vorbereitung Falls sie über einen Abzug nach außen verfügen, können Sie die Abzugshaube wie auf dem Bild rechts installieren. Der Abzugskanal sollte eine Durchmesser von mindestens 150 mm haben und aus Emaille, Aluminium oder einem exiblen, hitzebeständigen Rohr bestehen.

• Schalten Sie das Gerät vor der Installation aus und ziehen Sie den Stecker.

• Die Abzugshaube sollte in einer Höhe von 65-75 cm über dem Kochfeld angebracht werden. Installation mit Außenentlüftung Hinweis: Beachten Sie die Sicherheitshinweise zur Bedienung des Gerätes, wenn die Luft nach außen abgeführt wird. Wenn die Dunstabzugshaube gleichzeitig mit einem Gerät in Betrieb ist, das seine Energie aus einer anderen Quelle als Strom bezieht, darf der Unterdruck im Raum 4 Pa nicht übersteigen (4 x 10

1. Die Haube kann im Absaugbetrieb oder Umluftbetrieb installiert werden.

2. Für einen optimalen Betrieb muss die Haube in einem Abstand von 65-75 cm von

der Kochäche befestigt werden.

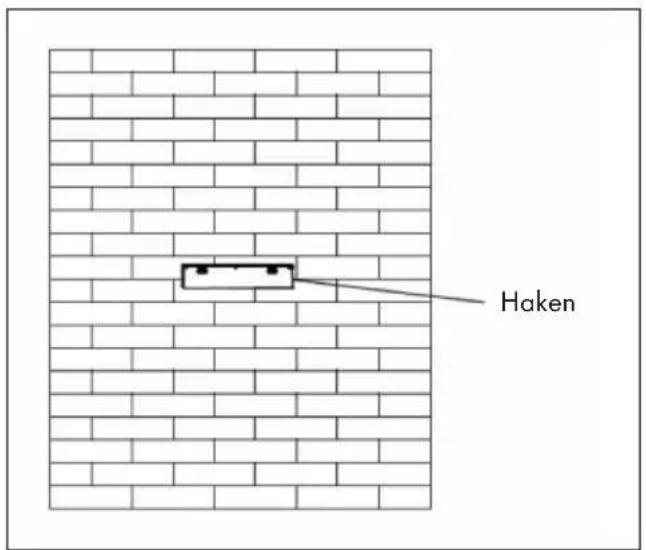

3. Installieren Sie den Haken an einer geeigneten Stelle, nachdem Sie die

Montagehöhe bestimmt haben, und halten Sie die Ausrichtung bei.

4. Die Außenseite des Schornsteins muss frei in der Höhe verstellbar sein.

5. Hängen Sie die Haube an die Haken und befestigen Sie sie mit 4 Schrauben.

6. Setzen Sie die Außenseite des Schornsteins ein und sichern Sie ihn mit dem it der

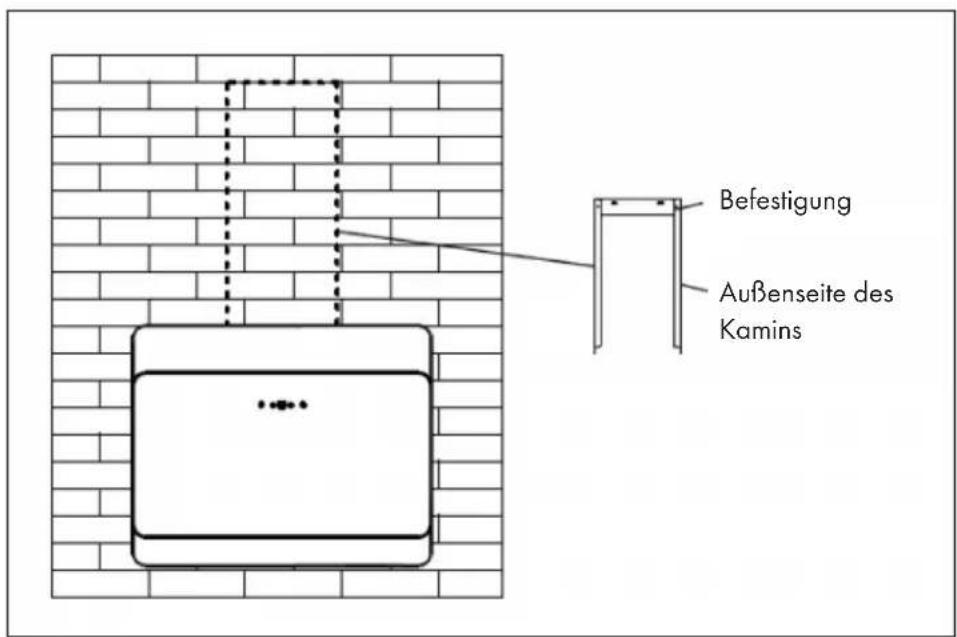

7. Befestigen Sie zum Schluss den Außenkamin an der Wand.

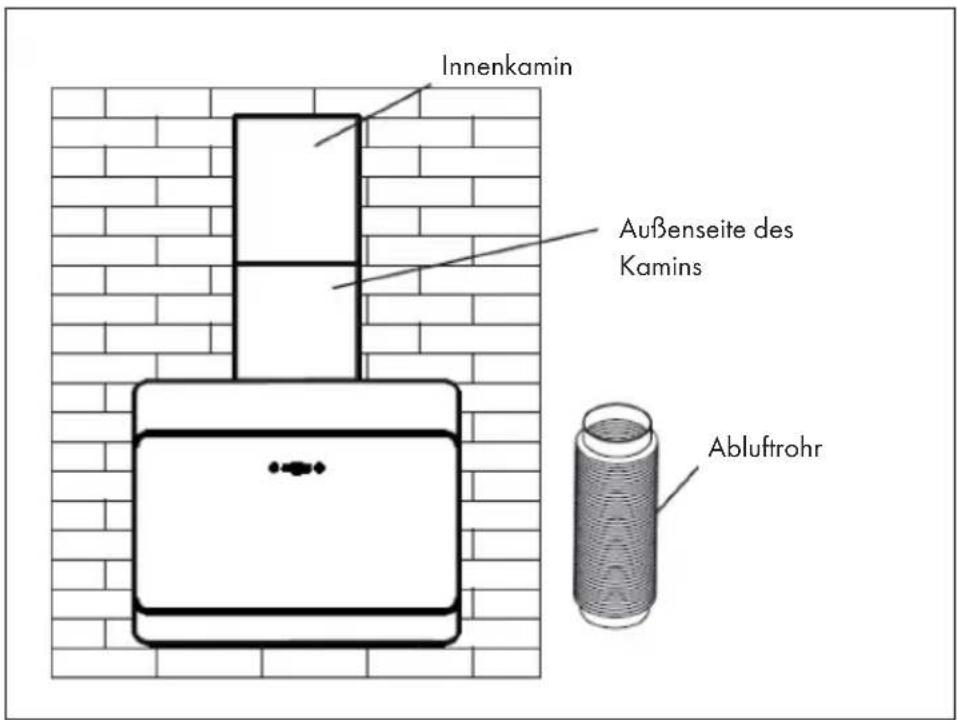

Befestigung Außenseite des Kamins Außenseite des Kamins Innenkamin Abluftrohr8

8. Stellen Sie den Innenkamins auf die gewünschte Höhe ein, verbreitern Sie den

Außenkamin leicht und schrauben Sie ihn fest. Installationshinweise

• Vor der Installation ist sicherzustellen, dass die Stelle sauber ist, um das Ansaugen von Holzresten und Staub zu vermeiden.

• Schließen Sie das Gerät nicht an Abluftrohre an, an die bereits ein anderes Gerät angeschlossen ist.

• Die Krümmung des Abluftrohrs sollte größer als 120° sein. Das obere Ende des Abluftrohrs sollte auf gleicher Höhe oder höher, als der Luftauslass der Abzugshaube sein.

• Achten Sie nach dem Einbau darauf, dass die Dunstabzugshaube waagerecht hängt, um Fettansammlung an einer Seite zu vermeiden.9

Installation mit Innenentlüftung Falls Sie nicht über einen Außenabzug verfügen, benötigen Sie kein Abluftrohr. Die Installation entspricht der Installation mit Außenentlüftung. Aktivkohlelter einbauen Hinweis: Ein Aktivkohlelter gehört nicht zum Lieferumfang. Sie können ihn aber zur Abzugshaube dazukaufen.

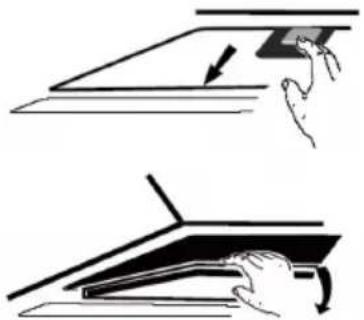

Mit einem Aktivkohlelter lassen sich bei innenentlüfteten Abzugshauben unangenehme Essensgerüche aus der Luft ltern. Um den Filter installieren zu können, müssen sie zuerst den Fettlter entfernen. Drücken Sie auf den Verschluss und ziehen Sie ihn herunter.

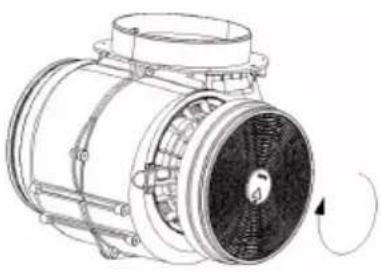

Stecken Sie den Aktivkohlelter auf den Lüfter und drehen Sie ihn im Uhrzeigersinn fest. Wiederholen die Prozedur auf der anderen Seite. Versichern Sie sich, dass der Filter fest sitzt, andernfalls könnte er sich lösen und eine Gefahr darstellen. Hinweis: Bei installiertem Aktivkohlelter nimmt die Absaugleistung etwas ab.10

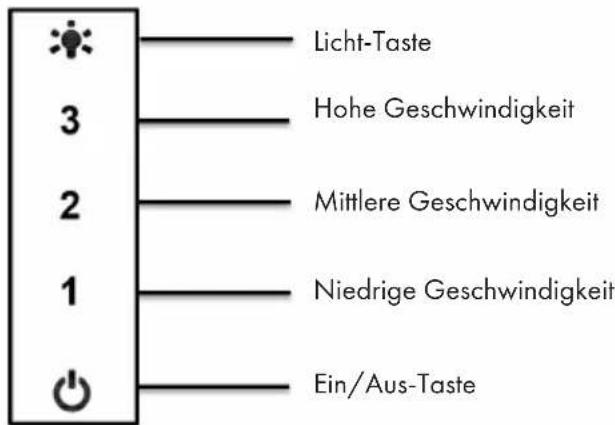

1. Berühren Sie im Standby- / Arbeitsmodus die Licht-Taste dreimal kurz, um in den

RGB-Modus zu wechseln (es leuchtet nur das farbige Hintergrund-Licht).

2. Berühren Sie jetzt lange die Licht-Taste (ca. 5 Sekunden), bis das Tastenfeld blau zu

3. Jetzt können Sie mit der Taste 3 die Hintergrundfarben durchschalten: Weiß / Rot /

Grün / Blau / Gelb / Lila / Orange / Türkis / Gelbgrün.

4. Zur Bestätigung des gewählten Lichts berühren Sie erneut die Licht-Taste lang (ca. 5

REINIGUNG UND PFLEGE

Monatliche Reinigung der Fettlter Reinigen Sie den Filter jeden Monat, um Brandgefahr zu vermeiden. Der Filter sammelt Fett, Rauch und Staub und beeinusst somit die Efzienz der Dunstabzugshaube. Wenn der Filter nicht gereinigt wird, sammeln sich dort Fettreste. Reinigen Sie den Filter mit Wasser und etwas Spülmittel und lassen Sie ihn hinterher an der Luft trocknen. Licht-Taste Hohe Geschwindigkeit Mittlere Geschwindigkeit Niedrige Geschwindigkeit Ein/Aus-Taste11

Jährlicher Wechsel der Aktivkohlelter Wenn das Gerät als Umluftgerät genutzt wird (nicht nach außen entlüftet), muss der Aktivkohlelter mindestens einmal im Jahr ausgetauscht werden, je nachdem, wie häug die Dunstabzugshaube verwendet wird. Lampe austauschen 1 Schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose. 2 Schrauben Sie die 2 Schrauben der Lampenabdeckung heraus und nehmen Sie sie ab. 3 Schrauben Sie die Lampe heraus und ersetzen Sie sie durch eine des selben Typs.

FEHLERSUCHE UND FEHLERBEHEBUNG

Fehler Mögliche Ursache Lösung Das Licht geht an aber der Lüfter arbeitet nicht. Das Lüfterblatt ist kaputt. Schalten Sie das Gerät aus und lassen Sie es von einem Fachbetrieb untersuchen. Der Motor ist beschädigt. Das Licht und der Lüfter funktionieren nicht. Die Birne ist durchgebrannt. Ersetzen Sie die Birne durch eine gleichwertige. Stecker nicht eingesteckt. Stecken Sie den Stecker ein. Das Gerät vibriert stark. Das Lüfterblatt ist kaputt. Schalten Sie das Gerät aus und lassen Sie es von einem Fachbetrieb untersuchen. Motor nicht richtig angebracht. Das Gerät hängt nicht sicher an der Wand. Nehmen Sie das Gerät ab und versichern Sie sich, dass die Aufhängung gut sitzt. Die Absaugleistung ist schlecht. Zu großer Abstand zwischen Abzugshaube und Herd. Hängen Sie die Abzugshaube so auf, dass der Abstand zwischen Herd und Abzug 65-75 cm beträgt.12

PRODUKTDATENBLATT Angaben nach Verordnung (EU) Nr. 65/2014 Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:201 4+A12:2015 Artikelnummer 10034104, 10034105, 10034106, 10034107 Bezeichnung Symbol Wert Einheit Jährlicher Energieverbrauch AEC hood 40,4 kWh/Jahr Energieefzienzklasse A uiddynamische Efzienz FDE hood 28,5 Klasse für die uiddynamische Efzienz

Beleuchtungsefzienz LE hood 33,6 Lux/W Beleuchtungsefzienzklasse A Fettabscheidegrad GFE hood 75 % Klasse für den Fettabscheidegrad D Luftstrom bei minimaler und bei maximaler Geschwindigkeit im Normalbetrieb, ausgenommen den Betrieb auf der Intensivstufe oder Schnelllaufstufe 414,8 / 594 m³/h Luftstrom im Betrieb auf der Intensivstufe oder Schnelllaufstufe - m³/h A-bewertete Luftschallemissionen bei minimaler und maximaler verfügbarer Geschwindigkeit im Normalbetrieb 59 / 63 dB A-bewertete Luftschallemissionen im Betrieb auf der Intensivstufe oder Schnelllaufstufe - dB Leistungsaufnahme im Aus-Zustand P

0,48 W Leistungsaufnahme im Bereitschaftszustand

Angaben nach Verordnung (EU) Nr. 65/2014 Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:201 4+A12:2015 Artikelnummer 10045345, 10045346, 10045351 Bezeichnung Symbol Wert Einheit Jährlicher Energieverbrauch AEC hood 38,7 kWh/Jahr Energieefzienzklasse A uiddynamische Efzienz FDE hood 28,5 Klasse für die uiddynamische Efzienz

Beleuchtungsefzienz LE hood 33,6 Lux/W Beleuchtungsefzienzklasse A Fettabscheidegrad GFE hood 75 % Klasse für den Fettabscheidegrad D Luftstrom bei minimaler und bei maximaler Geschwindigkeit im Normalbetrieb, ausgenommen den Betrieb auf der Intensivstufe oder Schnelllaufstufe 414,8 / 594 m³/h Luftstrom im Betrieb auf der Intensivstufe oder Schnelllaufstufe - m³/h A-bewertete Luftschallemissionen bei minimaler und maximaler verfügbarer Geschwindigkeit im Normalbetrieb 59 / 63 dB A-bewertete Luftschallemissionen im Betrieb auf der Intensivstufe oder Schnelllaufstufe - dB Leistungsaufnahme im Aus-Zustand P

0,48 W Leistungsaufnahme im Bereitschaftszustand

- W Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland14

SPEZIELLE ENTSORGUNGSHINWEISE FÜR

VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

• Jeder Verbraucher ist gesetzlich verpichtet, Elektro- und Elektro- nikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Mülltonne (WEEE Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.

• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.

• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich. Rücknahmepicht der Vertreiber Vertreiber mit einer Verkaufsäche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufäche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpichtet, 1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und 2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.15

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberäche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

• Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de

• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.

• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 08:00 und 16:00 Uhr unter der folgenden Adresse unentgeltlich zurückgeben: Chal-Tec Fulllment GmbH Norddeutschlandstr. 3 47475 Kamp-Lintfort

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).

• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber). Hinweis zur Abfallvermeidung Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen efzient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand bendet, könnten Sie es spenden, verschenken oder verkaufen.16

HINWEISE ZUM UMWELTSCHUTZ

• Achten Sie während des Kochens auf eine ausreichende Luftzufuhr, damit die Dunstabzugshaube efzient und mit einem geringen Betriebsgeräusch arbeiten kann.

• Passen Sie die Gebläsedrehzahl an die beim Kochen entstehende Dampfmenge an. Verwenden Sie den Intensivmodus nur bei Bedarf. Je niedriger die Gebläsedrehzahl ist, desto weniger Energie wird verbraucht.

• Wenn beim Garen große Mengen Dampf entstehen, wählen Sie rechtzeitig eine höhere Gebläsedrehzahl. Wenn sich der Kochdampf bereits in der Küche verteilt hat, muss die Dunstabzugshaube länger betrieben werden.

• Schalten Sie die Dunstabzugshaube aus, wenn Sie sie nicht mehr benötigen.

• Schalten Sie die Beleuchtung aus, wenn Sie diese nicht mehr benötigen.

• Reinigen Sie den Filter in regelmäßigen Abständen und tauschen Sie ihn ggf. aus, um die Effektivität des Lüftungssystems zu erhöhen und Brandgefahr zu vermeiden.

• Setzen Sie beim Kochen immer den Deckel auf, um Kochdampf und Kondenswasser zu reduzieren.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst. HERSTELLER & IMPORTEUR (UK) Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland. Importeur für Großbritannien: Berlin Brands Group UK Limited PO Box 42 272 Kensington High Street London, W8 6ND United Kingdom17
