Product	Afzuigkap
Merk	Klarstein
Model	Athena 60
Installatietype	Wandmontage, afvoer of recirculatie
Afmetingen (B x D x H)	60 cm x diepte niet gespecificeerd x hoogte niet gespecificeerd (telescopische schoorsteen)
Gewicht (ca.)	10 kg
Voeding	220-240 V ~ 50/60 Hz
Energie-efficiëntieklasse	A
Jaarlijks energieverbruik	40,4 kWh (afhankelijk van model)
Luchtdebiet (min/max)	414,8 / 594 m³/u
Geluidsniveau (min/max)	59 / 63 dB
Bedieningstype	Aanraking
Verlichting	LED RGB (8 kleuren)
Materiaal	RVS (waarschijnlijk)
Vetfilter	Metaal, vaatwasmachinebestendig (maandelijkse reiniging)
Koolstoffilter	Optioneel (ref. 10030727), jaarlijkse vervanging
Installatiehoogte (min/max)	65-75 cm boven het kookoppervlak
Diameter afvoerkanaal	≥ 150 mm
Bijzonderheden	RGB-modus, instelbare snelheid, intensieve functie (niet gespecificeerd)
Onderhoud	Maandelijkse reiniging van het vetfilter, jaarlijkse vervanging van het koolstoffilter
Veiligheid	Automatische uitschakeling, instructies voor gas, heet oppervlak

Veelgestelde vragen - Athena 60 Klarstein

Wat is de aanbevolen installatiehoogte voor de Athena 60 afzuigkap?

De afzuigkap moet op een hoogte van 65 tot 75 cm boven het kookoppervlak worden geïnstalleerd voor optimale efficiëntie.

Hoe maak ik het vetfilter schoon?

Het vetfilter moet elke maand worden gereinigd met heet water en afwasmiddel, of in de vaatwasser. Droog het goed voordat u het terugplaatst.

Moet ik een koolstoffilter kopen?

Het koolstoffilter is optioneel en alleen nodig in recirculatiemodus. Het wordt eenmaal per jaar vervangen (referentie 10030727).

Hoe activeer ik de RGB-modus van de verlichting?

Druk 3 keer snel op de verlichtingstoets om over te schakelen naar RGB-modus. Houd vervolgens de toets 5 seconden ingedrukt en kies dan de kleur met toets 3.

Wat is het geluidsniveau van deze afzuigkap?

Het geluidsniveau is 59 dB op minimale snelheid en 63 dB op maximale snelheid.

Wat is het jaarlijkse energieverbruik?

Het jaarlijkse energieverbruik is 40,4 kWh (afhankelijk van model), wat overeenkomt met energieklasse A.

Wat te doen als het licht werkt maar de ventilator niet?

Dit kan wijzen op een beschadigd blad of een defecte motor. Schakel het apparaat uit en laat het inspecteren door een specialist.

Kan ik de afzuigkap gebruiken met een gasfornuis?

Ja, maar zorg voor voldoende ventilatie van de ruimte en volg de veiligheidsinstructies om vergiftigingsrisico's te voorkomen.

Wat is de garantie van de Klarstein Athena 60 afzuigkap?

De wettelijke garantie van 2 jaar is van toepassing. Bewaar uw aankoopbewijs en neem contact op met de klantenservice van Klarstein voor eventuele klachten.

Kan ik de afzuigkap in recirculatiemodus installeren zonder kanaal?

Ja, de afzuigkap kan in recirculatiemodus werken met een koolstoffilter. In dit geval is geen afvoerkanaal nodig.

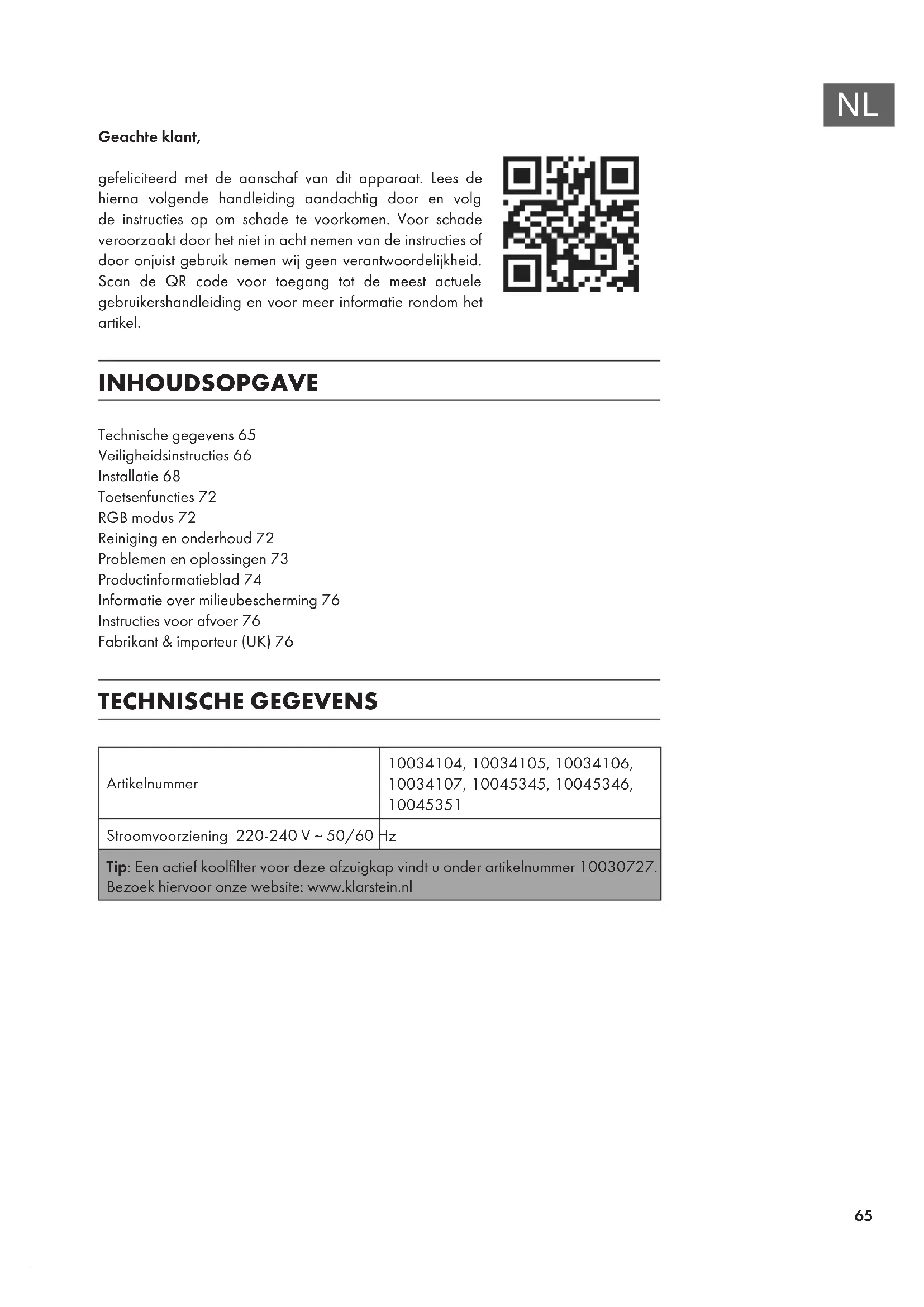

GEBRUIKSAANWIJZING Athena 60 Klarstein

gefeliciteerd met de aanschaf van dit apparaat. Lees de hierna volgende handleiding aandachtig door en volg de instructies op om schade te voorkomen. Voor schade veroorzaakt door het niet in acht nemen van de instructies of door onjuist gebruik nemen wij geen verantwoordelijkheid. Scan de QR code voor toegang tot de meest actuele gebruikershandleiding en voor meer informatie rondom het artikel.

Veiligheidsinstructies 66

Installatie 68

Toetsenfuncties 72

RGB modus 72

Reiniging en onderhoud 72

Problemen en oplossingen 73

Productinformatieblad 74

Informatie over milieubescherming 76

Instructies voor afvoer 76

Fabrikant & importeur (UK) 76

TECHNISCHE GEGEVENS

Artikelnummer	10034104, 10034105, 10034106, 10034107, 10045345, 10045346, 10045351
Stroomvoorziening 220-240 V ~ 50/60 Hz
Tip: Een actief koolfilter voor deze afzuigkap vindt u onder artikelnummer 10030727. Bezoek hiervoor onze website: www.klarstein.nl

VEILIGHEIDSINSTRUCTIES

• Lees de handleiding voor de ingebruikname zorgvuldig door en bewaar hem als naslagwerk.
• Installatiewerkzaamheden mogen alleen door een elektricien of een ander gekwalificeerd persoon worden uitgevoerd. Controleer voor de ingebruikname of de op de afzuigkap vermelde spanning (V) en frequentie (Hz) overeenkomen met de spanning (V) en frequentie (Hz) van de stroomvoorziening in uw huishouden.
• Voor schade veroorzaakt door foutief gebruik of onjuiste installatie nemen wij geen verantwoordelijkheid.
• Kinderen onder de 8 jaar mogen de afzuigkap niet bedienen.
• Het apparaat is niet bestemd voor commercieel gebruik, maar voor gebruik in een conventioneel huishouden en gelijkwaardige omgevingen.
• Reinig het apparaat en het filter regelmatig, zodat het altijd efficiënt functioneert.
• Neem voor het reinigen altijd de stekker uit het stopcontact.
• Reinig het apparaat zoals in de gebruikershandleiding aangegeven.
• Gebruik geen open vuur onder de afzuigkap.
• Wanneer het apparaat niet naar behoren functioneert neemt u contact op met de fabrikant of een vakbedrijf.
• Kinderen vanaf 8 jaar en personen met een beperkte lichamelijke, sensorische en/of geestelijke gezondheid mogen het apparaat alleen gebruiken wanneer ze van tevoren door een voor hen verantwoordelijke persoon uitvoerig met de functies en veiligheidsinstructies van het apparaat vertrouwd zijn gemaakt en de hieraan verbonden risico's begrijpen.
• Wanneer de stroomkabel of stekker beschadigd is moet die door de fabrikant, een geautoriseerd bedrijf of een gelijkwaardig gekwalificeerd persoon worden vervangen.
• Wanneer de afzuigkap gebruikt wordt bij een fornuis dat gas, of een andere brandstof, gebruikt moet de ruimte voldoende kunnen worden geventileerd.
• Flambeer niet onder de afzuigkap.
• Let op! Het oppervlakte van het apparaat kan tijdens het gebruik heet worden.

Belangrijke informatie m.b.t. de installatie

• De lucht mag niet afgevoerd worden in een afvoer die al wordt gebruikt voor het afzuigen van rook voortkomend uit gas of andere brandstoffen (geldt niet voor de lucht die in de ruimte wordt teruggevoerd).
• Neem alle regionale voorschriften in acht die betrekking hebben op het inbouwen van ventilatiesystemen.

Belangrijke informatie m.b.t. het afvoersysteem

LET OP!

Vergiftigingsgevaar door teruggezogen uitlaatgassen! Gebruik het apparaat niet in de afvoermodus wanneer het tegelijk met een haard wordt gebruikt die afhankelijk is van de omringende lucht en er onvoldoende luchtcirculatie is.

Kamerluchtafhankelijke haarden, zoals gas-, olie-, hout- of kolenkachels, boilers en geisers gebruiken de in een ruimte aanwezige lucht en voeren die via een afvoerpijp of -slang naar buiten af. Bij een afvoersysteem wordt lucht aan de keuken en de nabijgelegen ruimtes onttrokken. Zonder voldoende vers aangevoerde lucht ontstaat een onderdruk. Giftige gassen kunnen daarbij uit de schoorsteen of de afvoerpijp worden teruggezogen in de woonruimtes.

• Let erop dat er voldoende frisse lucht toegevoerd wordt en dat de lucht vrij kan circuleren.
• Een muurkast voor de luchttoevoer/ -afvoer is niet voldoende om aan de grenswaarde te voldoen.

Een risicoloos gebruik is alleen mogelijk wanneer de onderdruk op de plaats van gebruik niet hoger is dan 4 Pa (0,04 mbar). Dit bereikt u wanneer de voor verbranding benodigde lucht door niet-afsluitbare openingen in deuren en ramen kan worden aangevoerd in combinatie met een muurkast voor luchttoevoer / -afvoer. Laat u in ieder geval door een meester schoorsteenveger adviseren en de gehele ventilatie van het huis beoordelen. Hij kan u daarnaast informeren over de eventueel te nemen maatregelen.

Wanneer de afzuigkap uitsluitend als circulatiesysteem wordt ingezet is het gebruik onbeperkt mogelijk.

Belangrijke informatie m.b.t. de demontage van het apparaat

• De demontage is gelijk aan de installatie/ montage maar in omgekeerde volgorde.
• Vraag voor de demontage hulp aan een tweede persoon om verwonding te voorkomen.

INSTALLATIE

Voorbereiding

Wanneer u over een afvoer naar buiten beschikt kunt u de afzuigkap conform de afbeelding rechts installeren. Het afvoerkanaal dient een doorsnede van minimaal 150 mm te hebben en van emaille, aluminium of een ander flexibel en hittebestendig materiaal te zijn.

• Schakel het apparaat voor de installatie uit en neem de stekker uit het stopcontact.
• De afzuigkap moet op een hoogte van circa 65-75 cm boven het fornuis worden aangebracht.

Installatie met externe afvoer

Tip: Neem de veiligheidsinstructies voor gebruik van het toestel in acht wanneer de lucht naar buiten wordt afgevoerd. Wanneer de afzuigkap tegelijk wordt gebruikt met een ander apparaat dat energie krijgt uit een andere bron dan stroom, mag de onderdruk in de ruimte niet hoger zijn dan 4 Pa (4 x 10 ^-5 bar).

1. De afzuigkap kan worden geïnstalleerd als afzuig- of recirculatiesysteem.
2. Voor een optimale werking moet de kap op een afstand van 65-75 cm boven de kookplaat worden bevestigd.

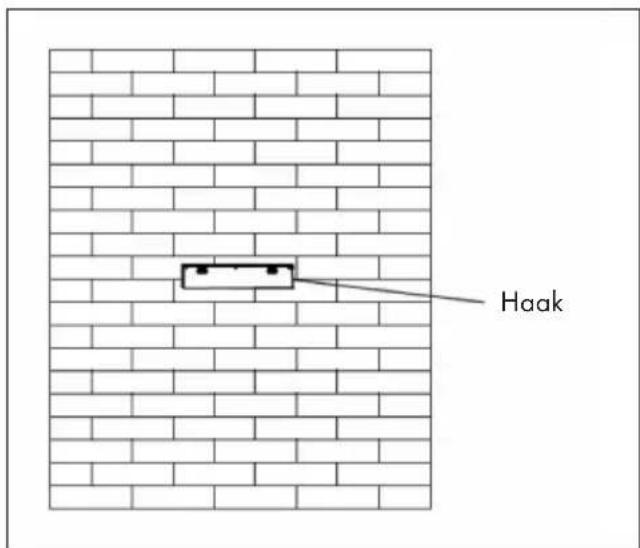

3. Installeer de haak op een geschikte plaats nadat u de montagehoogte hebt bepaald en handhaaf de uitlijning.
4. De buitenkant van de schoorsteen moet vrij in hoogte verstelbaar zijn.

1. Hang de kap aan de haak en zet hem vast met 4 schroeven.

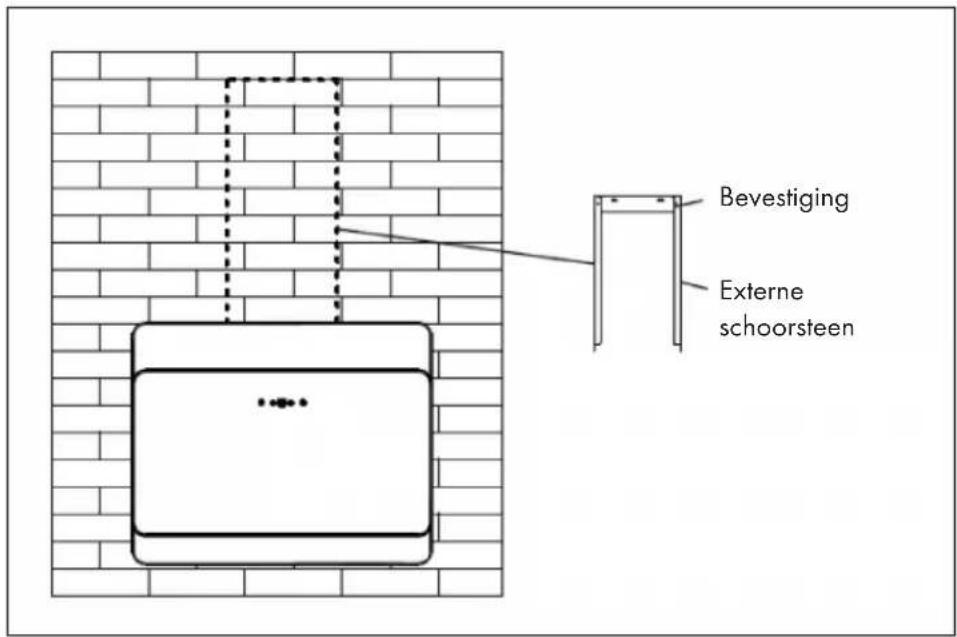

2. Zet de buitenkant van de schoorsteen erin en zet hem vast met de bevestiging.

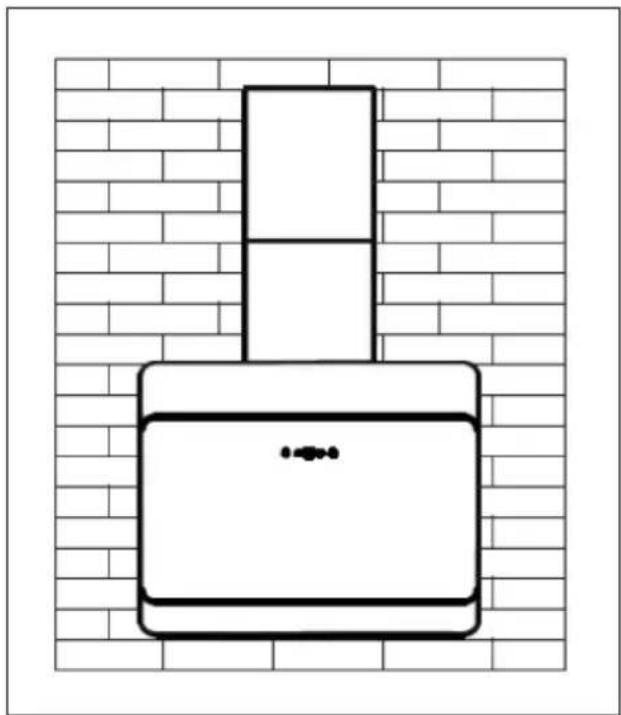

1. Bevestig tenslotte de buitenkant aan de muur.

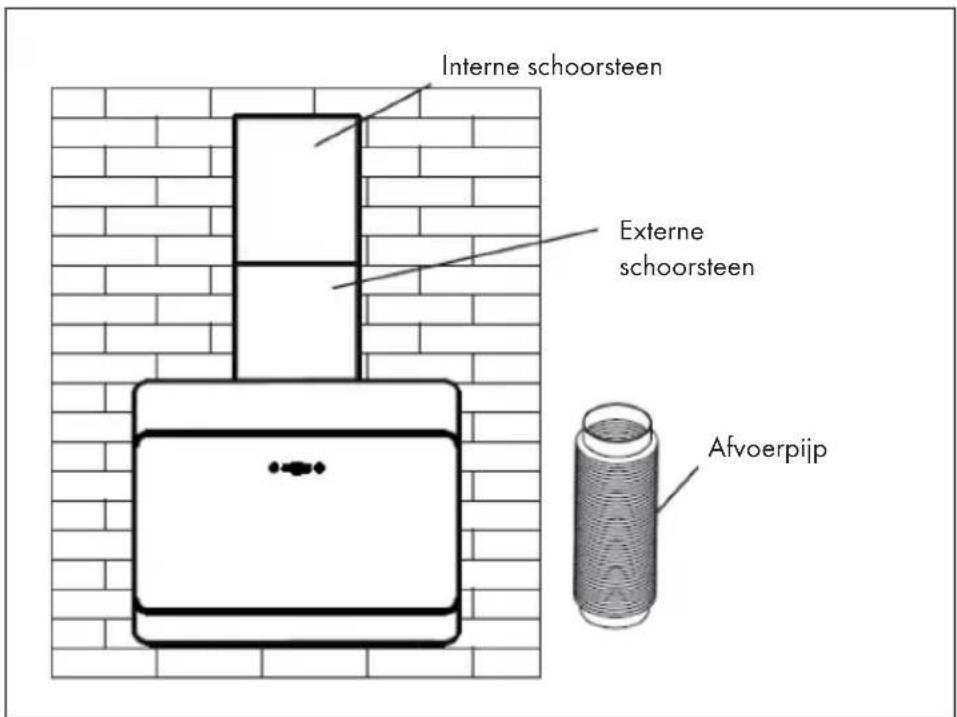

1. Stel de interne schoorsteen op de gewenste hoogte in, verbreedt de externe schoorsteen lichtjes en schroef hem vast.

- Zorg er vóór de installatie voor dat de plaats schoon is om te voorkomen dat houtresten en stof worden aangezogen.

- Sluit het apparaat niet aan op een afvoerpijp die al door een ander apparaat wordt gebruikt.

- De kromming van de luchtafvoerpijp moet groter zijn dan 120°. Het bovenste uiteinde van de uitlaatpijp moet zich op dezelfde hoogte of hoger dan de luchtuitlaat van de motorkap bevinden.

- Let er na de installatie op dat de afzuigkap waterpas hangt, om te voorkomen dat het vet zich aan één kant ophoopt.

Installatie met interne circulatie

Wanneer u niet over een externe afvoer beschikt heeft u geen afvoerpijp nodig. De installatie komt dan overeen met de installatie zonder externe afvoer.

Actief koolfilter inbouwen

Let op! Een actief koolfilter is niet inbegrepen. U kunt deze afzonderlijk voor de afzuigkap aanschaffen.

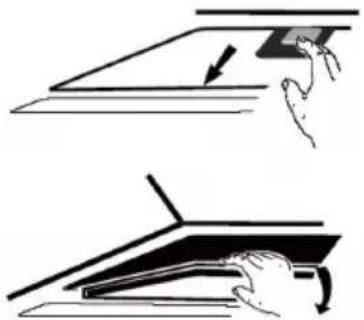

1	2
Met een actief koolfilter kunnen etensluchtjes uit de omringende lucht gefilterd worden door afzuigkappen met een circulatiesysteem.	Om het filter te installeren dient u eerst het vetfilter te verwijderen. Druk op de vergrendeling en trek hem naar beneden.
3
	Plaats het actieve koolfilter op de ventilator en draai deze met de klok mee vast. Herhaal de procedure aan de andere kant. Verzeker uzelf ervan dat het filter vastzit, anders kan het losschieten en een gevaar vormen. Let op! Met een actief koolfilter neemt het afzuigvermogen iets af.

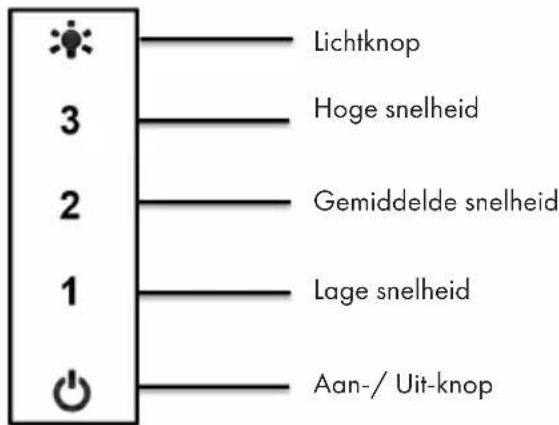

TOETSENFUNCTIES

RGB MODUS

1. Raak in de stand-by/ bedrijfsmodus de lichtknop driemaal kort aan om over te schakelen op de RGB modus (alleen de gekleurde achtergrondverlichting brandt).
2. Druk nu langer (ca. 5 seconden) op de lichttoets totdat het toetsenveld blauw begint te knipperen.
3. Nu kunt u met toets 3 door de achtergrondkleuren gaan: Wit/ Rood/ Groen/ Blauw/ Geel/ Paars/ Oranje/ Turquoise/ Geelgroen.
4. Om het uitgekozen licht te bevestigen, raakt u de lichtknop opnieuw langer aan (ca. 5 seconden).

REINIGING EN ONDERHOUD

Maandelijkse reiniging van het vetfilter

Maak het filter iedere maand schoon om brandgevaar te voorkomen. Het filter verzamelt vet, rook en stof en beïnvloedt zo de efficiëntie van de afzuigkap. Als het filter niet wordt schoongemaakt, hopen vetresten zich op. Maak het filter schoon met water en een beetje afwasmiddel en laat het daarna vrij opdrogen alvorens het opnieuw te plaatsen.

Jaarlijkse vervanging van het actieve koolfilter

Indien het apparaat wordt gebruikt als recirculatiesysteem (niet naar buiten afvoert), moet het actieve koolfilter minstens eenmaal per jaar worden vervangen, afhankelijk van hoe vaak de afzuigkap wordt gebruikt.

Lamp vervangen

1 Schakel het apparaat uit en neem de stekker uit het stopcontact.
2 Schroef de 2 schroeven van de afdekking los en haal het eraf.
3 Draai de lamp eruit en vervang deze door hetzelfde type.

PROBLEMEN EN OPLOSSINGEN

Probleem Mogelijke oorzaak Oplossing
Het licht gaat aan maar de ventilator functioneert niet.	Het ventilatorblad is stuk. Schakel het apparaat uit en laat het door een vakbedrijf nakijken.
	De motor is beschadigd.
Het licht en de ventilator functioneren niet.	De gloeilamp is doorgebrand.	Vervang de gloeilamp door een gelijkwaardige lampenbol.
	De stekker zit niet in het stopcontact.	Plaats de stekker goed in het stopcontact.
Het apparaat vibreert sterk.	Het ventilatorblad is stuk. Schakel het apparaat uit en laat het door een vakbedrijf nakijken.
	De motor is niet correct geplaatst.
	Het apparaat hangt niet goed aan de wand.	Haal het toestel van de muur en verzeker uzelf ervan dat de beugel goed zit.
Het afzuigvermogen is zwak.	De afstand tussen het fornuis en de afzuigkap is te groot.	Hang de afzuigkap zo dat de afstand tussen fornuis en kap 65-75 cm is.

PRODUCTINFORMATIEBLAD

Informatie overeenkomstig EU Verordening nr. 65/2014

Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer	10034104, 10034105, 10034106, 10034107
Betekenis Symbool Waarde Eenheid
Jaarlijks energieverbruik AEC	kap	40,4 kWh/jaar
Energie-efficiëntieklasse A
Vloeistofdynamische efficiëntie FDE	kap	28,5
Vloeistofdynamische efficiëntieklasse		A
Verlichtingsefficiëntie LE	kap	33,6 Lux/W
Verlichtingsefficiëntieklasse A
Vetafscheidingsgraad GFE	kap	75	%
Vetafscheidingsklasse		D
Luchtstroom bij minimale en maximale snelheid in normale bedrijfsmodus, met uitzondering van het gebruik op de intensieve of hogesnelheidsstand.		414,8 / 594 m3/h
Luchtstroom bij gebruik op intensieve of hogesnelheidsstand		-	m3/h
Luchtgeluidsemissie (klasse A) bij minimaal en maximaal beschikbaar toerental bij conventioneel gebruik		59 / 63	dB
Luchtgeluidsemissie (klasse A) bij gebruik op de intensieve of hogesnelheidsstand		-	dB
Stroomverbruik wanneer uitgeschakeld	Po	0,48 W
Stroomverbruik in stand-by modus	Ps	-	W
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland

Informatie overeenkomstig EU Verordening nr. 65/2014

Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:20

14+A12:2015

Artikelnummer	10045345, 10045346, 10045351
Betekenis Symbool Waarde Eenheid
Jaarlijks energieverbruik AEC	kap	38,7 kWh/jaar
Energie-efficiëntieklasse A
Vloeistofdynamische efficiëntie FDE	kap	28,5
Vloeistofdynamische efficiëntieklasse		A
Verlichtingsefficiëntie LE	kap	33,6 Lux/W
Verlichtingsefficiëntieklasse A
Vetafscheidingsgraad GFE	kap	75%
Vetafscheidingsklasse		D
Luchtstroom bij minimale en maximale snelheid in normale bedrijfsmodus, met uitzondering van het gebruik op de intensieve of hogesnelheidsstand.		414,8 / 594 m3/h
Luchtstroom bij gebruik op intensieve of hogesnelheidsstand		-	m3/h
Luchtgeluidsemissie (klasse A) bij minimaal en maximaal beschikbaar toerental bij conventioneel gebruik		59 / 63	dB
Luchtgeluidsemissie (klasse A) bij gebruik op de intensieve of hogesnelheidsstand		-	dB
Stroomverbruik wanneer uitgeschakeld	Po	0,48 W
Stroomverbruik in stand-by modus	Ps	-	W
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland

INFORMATIE OVER MILIEUBESCHERMING

• Let tijdens het koken op voldoende luchttoevoer zodat de afzuigkap efficiënt en met een gering bedrijfsgeluid kan functioneren.
• Pas het toerental tijdens het koken aan de geproduceerde hoeveelheid stoom aan. Gebruik de intensieve modus alleen wanneer nodig. Hoe lager het toerental, hoe minder energieverbruik.
• Pas tijdig het toerental aan wanneer tijdens het koken grote hoeveelheden stoom ontstaan. Wanneer stoom en damp zich al in de keuken hebben verspreid, moet de afzuigkap langer aan blijven staan.
• Schakel de afzuigkap uit, wanneer u hem niet meer nodig heeft.
• Schakel de verlichting uit, wanneer u die niet meer nodig heeft.
• Reinig het filter regelmatig en vervang deze tijdig om de effectiviteit van het ventilatiesysteem te behouden en brandgevaar te voorkomen.
• Plaats tijdens het koken altijd de deksels op uw pannen om stoom en condenswater te reduceren.

Wanneer in uw land een wettelijke regeling geldt voor het afvoeren van elektrische en elektronische apparaten, wijst dit symbool, op het product zelf of op de verpakking, erop dat het betreffende product niet met het huisvuil afgevoerd mag worden. In plaats daarvan dient het naar een centraal depot voor het recyclen van elektrische en elektronische apparaten te worden gebracht Door het afval volgens de voorschriften af te voeren beschermt u het milieu en de gezondheid van uw medemensen tegen negatieve consequenties. Informatie over recycling en het afvoeren van dit product ontvangt u van uw gemeente of van uw plaatselijke grondstoffen- en afvaldienst.

FABRIKANT & IMPORTEUR (UK)

Fabrikant:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland.
