GEBRUIKSAANWIJZING FlashLine 60 Klarstein

gefeliciteerd met de aanschaf van dit apparaat. Lees de hierna volgende handleiding aandachtig door en volg de instructies op om schade te voorkomen. Voor schade veroorzaakt door het niet in acht nemen van de instructies of door onjuist gebruik nemen wij geen verantwoordelijkheid. Scan de QR code voor toegang tot de meest actuele gebruikershandleiding en voor meer informatie rondom het artikel.

Veiligheidsinstructies	86
Installatie	88
Toetsenfuncties	92
Reiniging en onderhoud 92
Problemen en oplossingen 93
Productinformatieblad	94
Informatie over milieubescherming 99
Afvoerinstructies	99
Fabrikant	99

TECHNISCHE GEGEVENS

Artikelnummer	10046376, 10046378, 10046465, 10046466	10046377, 10048642
Versie 60 cm 90 cm
Stroomvoorziening 220-240 V ~ 50/60 Hz
Tip: Een actief koolfilter voor deze afzuigkap is verkrijgbaar onder artikelnummer 10032844. Bezoek hiervoor onze website: www.klarstein.nl

VEILIGHEIDSINSTRUCTIES

• Lees de handleiding voor de ingebruikname zorgvuldig door en bewaar hem als naslagwerk.
• Installatiewerkzaamheden mogen alleen door een elektricien of een ander gekwalificeerd persoon worden uitgevoerd. Controleer voor de ingebruikname of de spanning (V) en de op de afzuigkap vermelde frequentie (Hz) overeenkomen met de spanning (V) en frequentie (Hz) van de stroomvoorziening in uw huishouden.
• Voor schade veroorzaakt door foutief gebruik of onjuiste installatie nemen wij geen verantwoordelijkheid.
• Kinderen onder de 8 jaar mogen de afzuigkap niet bedienen.
• Het toestel is niet bestemd voor commercieel gebruik, maar voor gebruik in een conventioneel huishouden en gelijkwaardige omgevingen.
• Reinig het toestel en het filter regelmatig, zodat het altijd efficiënt functioneert.
• Neem voor het reinigen altijd de stekker uit het stopcontact.
• Reinig het toestel zoals in de gebruikershandleiding aangegeven.
• Gebruik geen open vuur onder de afzuigkap.
• Wanneer het toestel niet naar behoren functioneert, neemt u contact op met de fabrikant of een vakbedrijf.
• Kinderen vanaf 8 jaar en personen met een beperkte lichamelijke, sensorische en/of geestelijke gezondheid mogen het toestel alleen gebruiken wanneer ze van tevoren door een voor hen verantwoordelijke persoon uitvoerig met de functies en veiligheidsinstructies van het toestel vertrouwd zijn gemaakt en de hieraan verbonden risico's begrijpen.
• Wanneer de stroomkabel of stekker beschadigd is, moet die door de fabrikant, een geautoriseerd bedrijf of een gelijkwaardig gekwalificeerd persoon worden vervangen.
• Wanneer de afzuigkap wordt gebruikt bij een fornuis dat gas of een andere brandstof gebruikt, moet de ruimte voldoende kunnen worden geventileerd.
• Flambeer niet onder de afzuigkap.
• Let op! Het oppervlakte van het toestel kan tijdens het gebruik heet worden.

Belangrijke informatie m.b.t. de installatie

• De lucht mag niet afgevoerd worden in een afvoer die al wordt gebruikt voor het afzuigen van rook voortkomend uit gas of andere brandstoffen (geldt niet voor de lucht die in de ruimte wordt teruggevoerd).
• Neem alle regionale voorschriften in acht die betrekking hebben op het inbouwen van ventilatiesystemen.

Belangrijke informatie m.b.t. het afvoersysteem

LET OP!

Vergiftigingsgevaar door teruggezogen uitlaatgassen! Gebruik het toestel niet in de afvoermodus wanneer het tegelijk met een haard wordt gebruikt die afhankelijk is van de omringende lucht en er onvoldoende luchtcirculatie is.

Kamerluchtafhankelijke haarden, zoals gas-, olie-, hout- of kolenkachels, boilers en geisers gebruiken de in een ruimte aanwezige lucht en voeren die via een afvoerpijp of -slang naar buiten af. Bij een afvoersysteem wordt lucht aan de keuken en de nabijgelegen ruimtes onttrokken. Zonder voldoende vers aangevoerde lucht ontstaat een onderdruk. Giftige gassen kunnen daarbij uit de schoorsteen of de afvoerpijp worden teruggezogen in de woonruimtes.

• Let erop dat er voldoende frisse lucht toegevoerd wordt en dat de lucht vrij kan circuleren.
• Een muurkast voor de luchttoevoer/ -afvoer is niet voldoende om aan de grenswaarde te voldoen.

Een risicoloos gebruik is alleen mogelijk wanneer de onderdruk op de plaats van gebruik niet hoger is dan 4 Pa (0,04 mbar). Dit bereikt u wanneer de voor verbranding benodigde lucht door niet-afsluitbare openingen in deuren en ramen kan worden aangevoerd in combinatie met een muurkast voor luchttoevoer / -afvoer. Laat u in ieder geval door een meester schoorsteenveger adviseren en de gehele ventilatie van het huis beoordelen. Hij kan u daarnaast informeren over de eventueel te nemen maatregelen.

Wanneer de afzuigkap uitsluitend als circulatiesysteem wordt ingezet, is het gebruik onbeperkt mogelijk.

Belangrijke informatie m.b.t. de demontage van het apparaat

• De demontage is gelijk aan de installatie/ montage maar in omgekeerde volgorde.
• Vraag voor de demontage hulp aan een tweede persoon om verwonding te voorkomen.

INSTALLATIE

Voorbereiding

Wanneer u over een afvoer naar buiten beschikt kunt u de afzuigkap conform de afbeelding rechts installeren. Het afvoerkanaal dient een doorsnede van minimaal 150 mm te hebben en van emaille, aluminium of een ander flexibel en hittebestendig materiaal te zijn.

• Schakel het apparaat voor de installatie uit en neem de stekker uit het stopcontact.
• De afzuigkap moet op een hoogte van circa 65-75 cm boven het fornuis worden aangebracht.

Installatie met externe afvoer

Tip: Neem de veiligheidsinstructies voor gebruik van het toestel in acht wanneer de lucht naar buiten wordt afgevoerd. Wanneer de afzuigkap tegelijk wordt gebruikt met een apparaat dat energie krijgt uit een andere bron dan stroom, mag de onderdruk in de ruimte niet hoger zijn dan 4 Pa (4 x 10 ^-5 Bar).

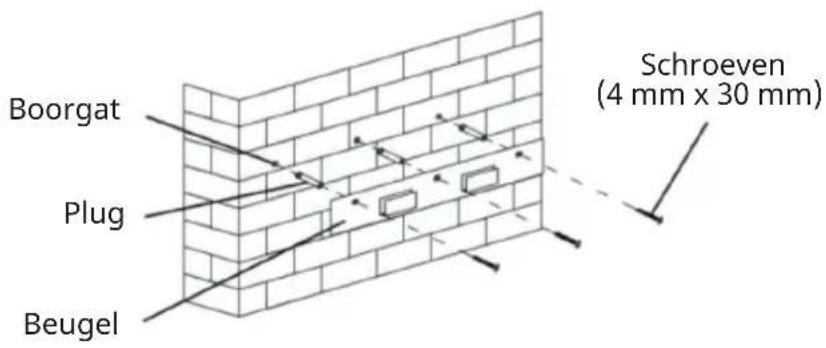

1

Boorgat Plug Beugel Schroeven (4 mm x 30 mm)

Boor 3 gaten van 8 mm voor de beugel. Bevestig de beugel met de meegeleverde pluggen en schroeven aan de wand.

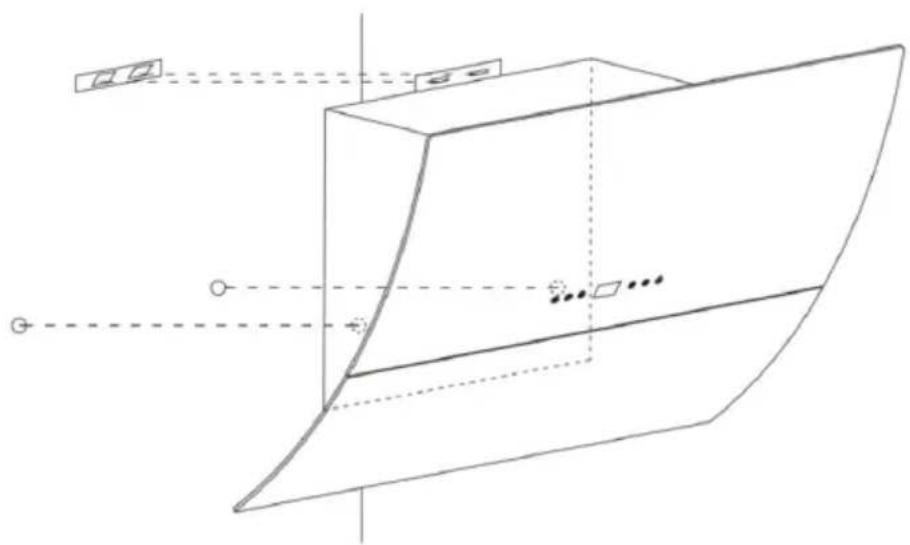

2

Voor schuin uitgevoerde modellen dient u voor montage twee extra gaten (8 mm) te boren. Plaats pluggen en schroeven voordat u de afzuigkap aan de wand hangt.

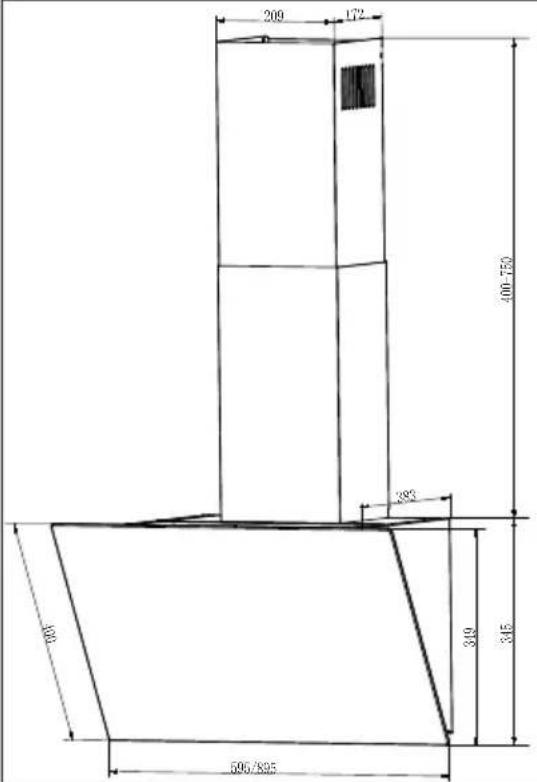

Afmetingen

10046376, 10046377, 10046378, 10046465, 10046466, 10048642

200 172 400-750 393 319 345 806 506/895

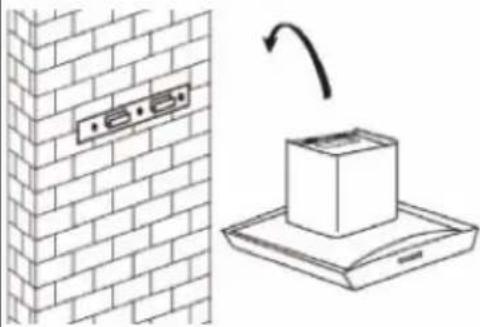

3	4
Til de afzuigkap op en hang hem in de beugels.	Bevestig daartoe het eenrichtingsventiel aan de luchtuitlaat van de afzuigkap.Bevestig vervolgens de afvoerslang aan het eenrichtingsventiel.

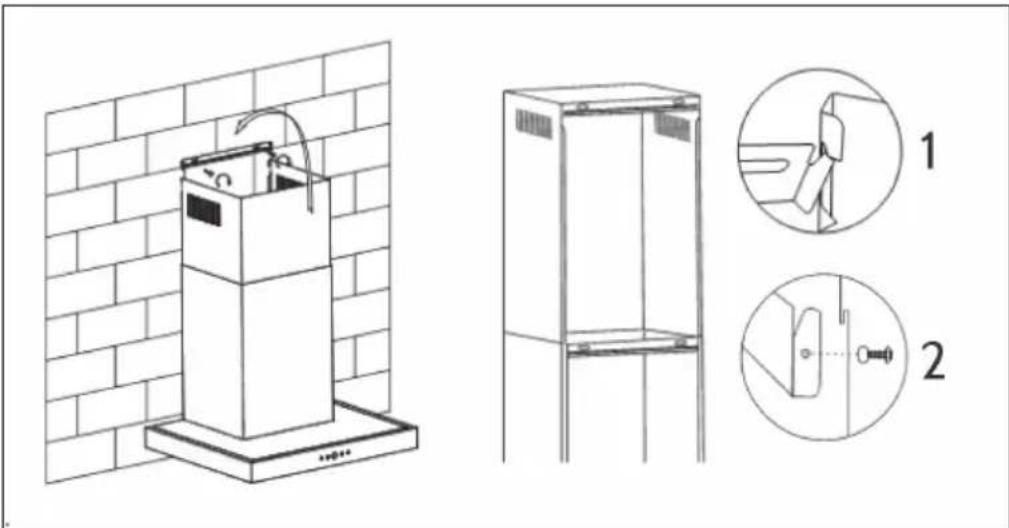

Installatie schoorsteen

Schuif de interne afvoer in de schoorsteen (onderste deel) en pas de hoogte, indien nodig, aan. Meet de hoogte en boor twee 8 mm gaten voor het bevestigen van het frame. Schroef het frame met 2 schroeven vast.

Er zijn twee manieren om de interne afvoer te plaatsen (zie afbeelding):

1. Nadat u twee gaten heeft geboord en de haak heeft bevestigd, hangt u de interne afvoer aan de beide zijdelingse vergrendelingen (afbeelding 1).
2. Nadat u twee gaten heeft geboord en de haak heeft bevestigd, wordt de interne afvoer aan de beide zijdelingse gaten bevestigd (afbeelding 2).

Installatie met interne circulatie

Wanneer u niet over een externe afvoer beschikt heeft u geen afvoerpijp nodig. De installatie komt overeen met de installatie zonder externe afvoer.

Actief koolfilter inbouwen

Tip: Een actief koolfilter voor deze afzuigkap is verkrijgbaar onder artikelnummer 10032844. Bezoek hiervoor onze website: www.klarstein.nl

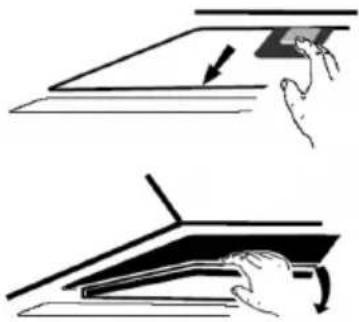

1	2
Met een actief koolfilter kunnen etensluchtjes uit de omringende lucht gefilterd worden door afzuigkappen met een circulatiesysteem.	Om het filter te installeren dient u eerst het vetfilter te verwijderen.Druk op de vergrendeling en trek hem naar beneden.
3
	Plaats het actieve koolfilter op de ventilator en draai deze met de klok mee vast. Herhaal de procedure aan de andere kant. Verzeker uzelf ervan dat het filter vastzit, anders kan het losschieten en een gevaar vormen.Let op! Met een actief koolfilter neemt het afzuigvermogen iets af.

TOETSENFUNCTIES

	Digitale weergave: Druk op deze toets om het apparaat aan of uit te zetten.
	Vermogen verlagen: Druk tijdens het gebruik op deze knop om het vermogen te verlagen.
	Vermogen verhogen: Druk tijdens het gebruik op deze knop om het vermogen te verhogen.
	Uitschakeltimer: Druk op deze toets in de stand-by modus of tijdens het gebruik gedurende 3 seconden. De digitale weergave knippert en u kunt de uitschakeltimer tussen 1 en 9 minuten programmeren. Druk de toets opnieuw om de instelling op te slaan. Wanneer de toets na het instellen gedurende 10 seconden niet worden ingedrukt, wordt de instelling automatisch opgeslagen. Als de motor loopt en de timer opgeslagen is, kunt u de instelling nog aanpassen. In het display wordt de resterende tijd weergegeven. Als de motor niet loopt kunt u ook een uitschakeltimer instellen. Deze wordt actief zodra de motor weer loopt.
	Lichttoets: Eenmaal drukken om het licht aan te doen, een tweede maal om het weer uit te doen.

Let op! Wanneer het display aan is en er meer dan 2 minuten geen toets wordt ingedrukt, gaat het weer uit. Druk op een willekeurige toets om het weer in te schakelen.

REINIGING EN ONDERHOUD

Maandelijkse reiniging van het vetfilter

Maak het filter iedere maand schoon om brandgevaar te voorkomen. Het filter verzamelt vet, rook en stof en beïnvloedt zo de efficiëntie van de afzuigkap. Als het filter niet wordt schoongemaakt, hopen vetresten zich op. Maak het filter schoon met water en een beetje afwasmiddel en laat het daarna vrij opdrogen alvorens het opnieuw te plaatsen.

Jaarlijkse vervanging van het actieve koolfilter

Indien het apparaat wordt gebruikt als recirculatiesysteem (niet naar buiten afvoert), moet het actieve koolfilter minstens eenmaal per jaar worden vervangen, afhankelijk van hoe vaak de afzuigkap wordt gebruikt.

Lamp vervangen

1. Schakel het apparaat uit en neem de stekker uit het stopcontact.
2. Schroef de 2 schroeven van de afdekking los en haal het eraf.
3. Draai de lamp eruit en vervang deze door hetzelfde type.

PROBLEMEN EN OPLOSSINGEN

Probleem Mogelijke oorzaak Oplossing
Het licht gaat aan maar de ventilator functioneert niet.	Het ventilatorblad is stuk.	Schakel het toestel uit en laat het door een vakbedrijf nakijken.
	De motor is beschadigd.
Het licht en de ventilator functioneren niet.	De gloeilamp is doorgebrand.	Vervang de gloeilamp door een gelijkwaardige lampenbol.
	De stekker zit niet in het stopcontact.	Plaats de stekker goed in het stopcontact.
Het toestel vibreert sterk.	Het ventilatorblad is stuk.	Schakel het toestel uit en laat het door een vakbedrijf nakijken.
	De motor is niet correct geplaatst.
	Het toestel hangt niet goed aan de wand.	Haal het toestel van de muur en verzeker uzelf ervan dat de beugel goed zit.
Het afzuigvermogen is zwak.	De afstand tussen het fornuis en de afzuigkap is te groot.	Hang de afzuigkap zo dat de afstand tussen fornuis en kap 65-75 cm is.

PRODUCTINFORMATIEBLAD

ProductkaartGedelegeerde Verordening (EU) 65/2014
Naam of handelsmerk leverancier Klarstein
Typeaanduiding 10046376
Jaarlijks energieverbruik 11,8 kWh/jaar
Energie-efficiëntieklasse A++
Hydrodynamische efficiëntie 31,7
Hydrodynamische-efficiëntieklasse A
Verlichtingsefficiëntie 28,0 lux/W
Verlichtingsefficiëntieklasse A
Vetfilteringsefficiëntie 69,5 %
Vetfilteringsefficiëntieklasse D
Luchtstroom (min. snelheid normaal gebruik) 169 m3/uur
Luchtstroom (max. snelheid normaal gebruik) 524 m3/uur
Luchtstroom (intensieve of boostmodus) 578 m3/uur
Akoestische A-gewogen geluidsemissie in de lucht (min. snelheid normaal gebruik)	35 dB
Akoestische A-gewogen geluidsemissie in de lucht (max. snelheid normaal gebruik)	58 dB
Elektriciteitsverbruik in uit-stand (W)	0,48 W

Model in de EU in de handel gebracht van 01/07/2024.
EPREL-registratienummer: 2065379 https://eprel.ec.europa.eu/qr/2065379
Leverancier: Chal -Tec GmbH (Gemachtigd vertegenwoordiger)	Website:
Dienst voor klantenservice:
Naam: Customer_service	Website: https://www.elektronik-star.de/linfo/Impressum/
E-mail: [e-mail]	Telefoon: [phone]
Adres:
Mühlenstraße 25
10243 Berlin
Duitsland

Productkaart
Gedelegeerde Verordening (EU) 65/2014

Naam of handelsmerk leverancier Klarstein
Typeaanduiding	10046377, 10048642
Jaarlijks energieverbruik 11,8 kWh/jaar
Energie-efficiëntieklasse A++
Hydrodynamische efficiëntie 31,7
Hydrodynamische-efficiëntieklasse A
Verlichtingsefficiëntie 25,0 lux/W
Verlichtingsefficiëntieklasse B
Vetfilteringsefficiëntie 69,5 %
Vetfilteringsefficiëntieklasse D
Luchtstroom (min. snelheid normaal gebruik) 169 m3/uur
Luchtstroom (max. snelheid normaal gebruik) 524 m3/uur
Luchtstroom (intensieve of boostmodus) 578 m3/uur
Akoestische A-gewogen geluidsemissie in de lucht (min. snelheid normaal gebruik)	35 dB
Akoestische A-gewogen geluidsemissie in de lucht (max. snelheid normaal gebruik)	58 dB
Elektriciteitsverbruik in uit-stand (W)	0,48 W

Model in de EU in de handel gebracht van 01/07/2024.

EPREL-registratienummer: 2065433

https://eprel.ec.europa.eu/qr/2065433

Leverancier: Chal -Tec GmbH (Gemachtigd vertegenwoordiger)

Website:

Dienst voor klantenservice:

ProductkaartGedelegeerde Verordening (EU) 65/2014
Naam of handelsmerk leverancier Klarstein
Typeaanduiding 10046378
Jaarlijks energieverbruik 11,8 kWh/jaar
Energie-efficiëntieklasse A++
Hydrodynamische efficiëntie 31,7
Hydrodynamische-efficiëntieklasse A
Verlichtingsefficiëntie 28,0 lux/W
Verlichtingsefficiëntieklasse A
Vetfilteringsefficiëntie 69,5 %
Vetfilteringsefficiëntieklasse D
Luchtstroom (min. snelheid normaal gebruik) 169 m3/uur
Luchtstroom (max. snelheid normaal gebruik) 524 m3/uur
Luchtstroom (intensieve of boostmodus) 578 m3/uur
Akoestische A-gewogen geluidsemissie in de lucht (min. snelheid normaal gebruik)	35 dB
Akoestische A-gewogen geluidsemissie in de lucht (max. snelheid normaal gebruik)	58 dB
Elektriciteitsverbruik in uit-stand (W)	0,48 W

Model in de EU in de handel gebracht van 01/07/2024.

EPREL-registratienummer: 2065419

https://eprel.ec.europa.eu/qr/2065419

Leverancier: Chal -Tec GmbH (Gemachtigd vertegenwoordiger)

Website:

Dienst voor klantenservice:

Gedelegeerde Verordening (EU) 65/2014
Naam of handelsmerk leverancier Klarstein
Typeaanduiding 10046465
Jaarlijks energieverbruik 11,8 kWh/jaar
Energie-efficiëntieklasse A++
Hydrodynamische efficiëntie 31,7
Hydrodynamische-efficiëntieklasse A
Verlichtingsefficiëntie 28,0 lux/W
Verlichtingsefficiëntieklasse A
Vetfilteringsefficiëntie 69,5 %
Vetfilteringsefficiëntieklasse D
Luchtstroom (min. snelheid normaal gebruik) 169 m3/uur
Luchtstroom (max. snelheid normaal gebruik) 524 m3/uur
Luchtstroom (intensieve of boostmodus) 578 m3/uur
Akoestische A-gewogen geluidsemissie in de lucht (min. snelheid normaal gebruik)	35 dB
Akoestische A-gewogen geluidsemissie in de lucht (max. snelheid normaal gebruik)	58 dB
Elektriciteitsverbruik in uit-stand (W)	0,48 W

Model in de EU in de handel gebracht van 01/07/2024.

EPREL-registratienummer: 2065438

https://eprel.ec.europa.eu/qr/2065438

Leverancier: Chal -Tec GmbH (Gemachtigd vertegenwoordiger)

Website:

Dienst voor klantenservice:

ProductkaartGedelegeerde Verordening (EU) 65/2014
Naam of handelsmerk leverancier Klarstein
Typeaanduiding 10046466
Jaarlijks energieverbruik 11,8 kWh/jaar
Energie-efficiëntieklasse A++
Hydrodynamische efficiëntie 31,7
Hydrodynamische-efficiëntieklasse A
Verlichtingsefficiëntie 28,0 lux/W
Verlichtingsefficiëntieklasse A
Vetfilteringsefficiëntie 69,5 %
Vetfilteringsefficiëntieklasse D
Luchtstroom (min. snelheid normaal gebruik) 169 m3/uur
Luchtstroom (max. snelheid normaal gebruik) 524 m3/uur
Luchtstroom (intensieve of boostmodus) 578 m3/uur
Akoestische A-gewogen geluidsemissie in de lucht (min. snelheid normaal gebruik)	35 dB
Akoestische A-gewogen geluidsemissie in de lucht (max. snelheid normaal gebruik)	58 dB
Elektriciteitsverbruik in uit-stand (W)	0,48 W

Model in de EU in de handel gebracht van 01/07/2024.

EPREL-registratienummer: 2065442

https://eprel.ec.europa.eu/qr/2065442

Leverancier: Chal -Tec GmbH (Gemachtigd vertegenwoordiger)

Website:

Dienst voor klantenservice:

• Let tijdens het koken op voldoende luchttoevoer zodat de afzuigkap efficiënt en met een gering bedrijfsgeluid kan functioneren.
• Pas het toerental tijdens het koken aan de geproduceerde hoeveelheid stoom aan. Gebruik de intensieve modus alleen wanneer nodig. Hoe lager het toerental, hoe minder energieverbruik.
• Pas tijdig het toerental aan wanneer tijdens het koken grote hoeveelheden stoom ontstaan. Wanneer stoom en damp zich al in de keuken hebben verspreid, moet de afzuigkap langer aan blijven staan.
• Schakel de afzuigkap uit, wanneer u hem niet meer nodig heeft.
• Schakel de verlichting uit, wanneer u die niet meer nodig heeft.
• Reinig het filter regelmatig en vervang deze tijdig om de effectiviteit van het ventilatiesysteem te behouden en brandgevaar te voorkomen.
• Plaats tijdens het koken altijd de deksels op uw pannen om stoom en condenswater te reduceren.

AFVOERINSTRUCTIES

Wanneer het hier afgebeelde symbool zich op het artikel bevindt betekent dat dat dit artikel niet met het reguliere huisvuil mag worden afgevoerd, maar dat er een specifieke wetgeving bestaat voor de afvoer van elektrische en elektronische apparaten. Het artikel moet naar een verzamelpunt voor het recyclen van elektrische of elektronische apparatuur worden gebracht. Door een correcte afvoer van oude apparaten conform de regels wordt zowel het milieu als de gezondheid van uw medemens beschermd tegen de mogelijke negatieve gevolgen Voor meer informatie over het recyclen en afvoeren van dit artikel neemt u contact op met de gemeente of de plaatselijke milieustraat.

FABRIKANT

Chal-Tec GmbH, Mühlenstrasse 25, 10243 Berlijn, Duitsland.
