FlashLine 60 - Hotte Klarstein - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Hotte décorative murale, largeur 60 cm, puissance d'aspiration maximale 650 m³/h
Modes de fonctionnement	Extraction et recyclage avec filtre à charbon (non inclus)
Niveaux de puissance	3 niveaux de puissance avec éclairage LED intégré
Niveau sonore	Max 65 dB
Type de filtre	Filtre à graisse en aluminium, lavable au lave-vaisselle
Dimensions	Largeur 60 cm, profondeur 50 cm, hauteur 30 cm
Installation	Installation murale, nécessite un conduit d'évacuation ou un filtre à charbon pour le mode recyclage
Entretien	Nettoyage régulier du filtre à graisse, remplacement du filtre à charbon selon l'utilisation
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité électrique
Garantie	2 ans

FOIRE AUX QUESTIONS - FlashLine 60 Klarstein

Comment installer la hotte Klarstein FlashLine 60 ?

Pour installer la hotte Klarstein FlashLine 60, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous d'avoir les outils nécessaires et de respecter les distances minimales par rapport à la cuisinière.

La hotte ne s'allume pas, que faire ?

Vérifiez que la hotte est correctement branchée à une prise électrique. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment nettoyer les filtres de la hotte ?

Les filtres métalliques peuvent être nettoyés à la main avec de l'eau chaude savonneuse ou au lave-vaisselle. Assurez-vous de bien les sécher avant de les remettre en place.

Quel est le niveau sonore de la hotte Klarstein FlashLine 60 ?

Le niveau sonore de la hotte varie selon les réglages, mais il est généralement compris entre 60 et 70 dB.

Comment changer l'ampoule de la hotte ?

Pour changer l'ampoule, débranchez la hotte, retirez le couvercle de l'ampoule et remplacez-la par une ampoule de même type et puissance.

La hotte ne semble pas aspirer correctement, que faire ?

Vérifiez que les filtres ne sont pas obstrués par la graisse et nettoyez-les si nécessaire. Assurez-vous également que la hotte est correctement installée et que le conduit d'évacuation n'est pas bloqué.

Quels types de filtres sont compatibles avec la hotte Klarstein FlashLine 60 ?

La hotte utilise des filtres en aluminium et des filtres à charbon pour la recirculation. Assurez-vous de choisir des filtres compatibles pour un fonctionnement optimal.

La hotte produit une odeur désagréable, que faire ?

Cela peut être dû à des filtres encrassés. Nettoyez ou remplacez les filtres, et vérifiez si le conduit d'évacuation est propre.

Où trouver des pièces de rechange pour la hotte ?

Les pièces de rechange peuvent être commandées directement sur le site de Klarstein ou auprès de revendeurs agréés.

MODE D'EMPLOI FlashLine 60 Klarstein

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d'emploi afin d'éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi et des informations supplémentaires concernant le produit :

Consignes de sécurité 54

Installation 56

Touches de commandes 60

Nettoyage et entretien 60

Résolution des problèmes 61

Fiche de données produit 62

Informations sur la protection de l'environnement 67

Informations sur le recyclage 67

Fabricant 67

FICHE TECHNIQUE

Numéro d'article	10046376, 10046378, 10046465, 10046466	10046377, 10048642
Version 60 cm 90 cm
Source d'alimentation 220-240 V ~ 50/60 Hz
Remarque : Vous pouvez également acheter un filtre à charbon actif pour cette hotte aspirante sous le numéro d'article 10032844. Pour cela, consultez notre site Web : www.klarstein.fr

CONSIGNES DE SÉCURITÉ

• Lisez attentivement toutes les consignes avant d'utiliser l'appareil et conservez ce mode d'emploi pour vous y référer ultérieurement.
• Les travaux de montage doivent être effectués uniquement par électricien professionnel ou un spécialiste. Avant d'utiliser la hotte aspirante, assurez-vous que la tension (V) et la fréquence indiquée sur la hotte aspirante (Hz) correspondent à la tension (V) et à la fréquence (Hz) de votre alimentation.
• Le fabricant ne saurait être tenu responsable des dégâts occasionnés par le non-respect des consignes d'utilisation et d'installation.
• Les enfants de moins de 8 ne doivent pas utiliser la hotte aspirante.
• L'appareil n'est pas destiné à une utilisation commerciale mais au cadre domestique et dans des conditions similaires.
• Nettoyez l'appareil et le filtre régulièrement pour que l'appareil fonctionne toujours de manière efficace.
• Avant le nettoyage, débranche toujours la fiche de la prise.
• Nettoyez l'appareil exactement comme il est indiqué dans le mode d'emploi.
• N'utilisez aucune flamme libre sous la hotte aspirante.
• Si l'appareil ne fonctionne pas normalement, adressez-vous au fabricant ou à un spécialiste.
• Cet appareil peut être utilisé par des enfants de 8 ans ou plus et des personnes ayant des capacités physiques, sensorielles et mentales limitées et / ou dénuées d'expérience et de connaissances, à condition d'avoir été instruits au fonctionnement de l'appareil par une personne responsable et d'en comprendre les risques associés.
• Si le câble secteur ou la fiche sont endommagés, faites-les remplacer par le fabricant un service professionnel agréé ou une personne de qualification équivalente.
• Si la hotte aspirante est utilisée avec une cuisinière à gaz ou utilisant d'autres combustibles, une ventilation suffisante de la pièce doit être assurée.
• Ne faites pas de flambée sous la hotte aspirante.
• Attention : la surface de l'appareil peu devenir très chaude pendant le fonctionnement.

Conseils importants pour l'installation

• L'air ne doit pas être dirigé vers une conduite déjà utilisée pour aspirer les gaz de combustion provenant d'une cuisinière à gaz ou utilisant d'autres combustibles (valable même pour les appareils qui ne renvoient pas l'air dans la pièce).
• Respectez les règlementations locales concernant l'installation de dispositifs d'extraction d'air.

MISE EN GARDE

Danger de mort, risques d'intoxication ! Par la ré-aspiration de gaz de combustion. Ne jamais utiliser la fonction d'aspiration de l'appareil en même temps qu'un foyer dépendant de l'air ambiant si l'air frais est insuffisant.

Les foyers dépendants de l'air ambiant (par ex. les systèmes de chauffage au gaz, au fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières) extraient l'air de combustion de la pièce où l'appareil est installé et rejettent les gaz résiduaires à l'extérieur en les faisant passer par un conduit d'évacuation des gaz (par ex. une cheminée). Lorsque la hotte aspirante est en marche, la cuisine et les pièces adjacentes extraient l'air ambiant – une dépressurisation se produit si le volume d'air frais n'est pas suffisant. Les gaz toxiques d'une cheminée ou d'un foyer seront ré-aspirés dans la pièce d'habitation.

• Ainsi, il est toujours nécessaire de veiller à ce qu'il y ait une quantité suffisante d'air frais.
• Un caisson mural d'aspiration/d'évacuation ne peut pas garantir à lui seul le respect des valeurs limites.

Un fonctionnement sans risque est uniquement possible si la dépressurisation de la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n'est possible que si l'air nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans des portes, fenêtres associées à un caisson mural d'aspiration/d'évacuation ou par d'autres dispositifs techniques. Dans tous les cas, demander conseil auprès du ramoneur responsable de la circulation de l'air pour l'ensemble du bâtiment, il sera à même de proposer les mesures à prendre pour une aération appropriée.

Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son fonctionnement n'est soumis à aucune restriction.

Remarques importantes pour le démontage de l'appareil

• Pour le démontage, suivez les mêmes étapes que l'installation / montage dans l'ordre inverse.
• Faites-vous aider par une deuxième personne lors du démontage pour éviter les blessures.

INSTALLATION

Préparation

Si vous avez une évacuation vers l'extérieur, vous pouvez installer la hotte comme indiqué sur l'illustration à droite. Le conduit d'extraction doit avoir un diamètre d'au moins 150 mm et être fait d'émail, d'aluminium ou d'un tuyau flexible résistant à la chaleur.

• Éteignez et débranchez l'appareil avant l'installation.
• La hotte doit être placée à une hauteur de 65 à 75 cm au-dessus de la table de cuisson.

Installation en extraction d'air

Remarque : Respectez les consignes de sécurité pour l'utilisation de l'appareil lorsque l'air est évacué vers l'extérieur. Si la hotte fonctionne simultanément avec un appareil qui tire son énergie d'une source autre que l'électricité, la dépression dans la pièce ne doit pas dépasser 4 Pa (4 x 10-5 Bar).

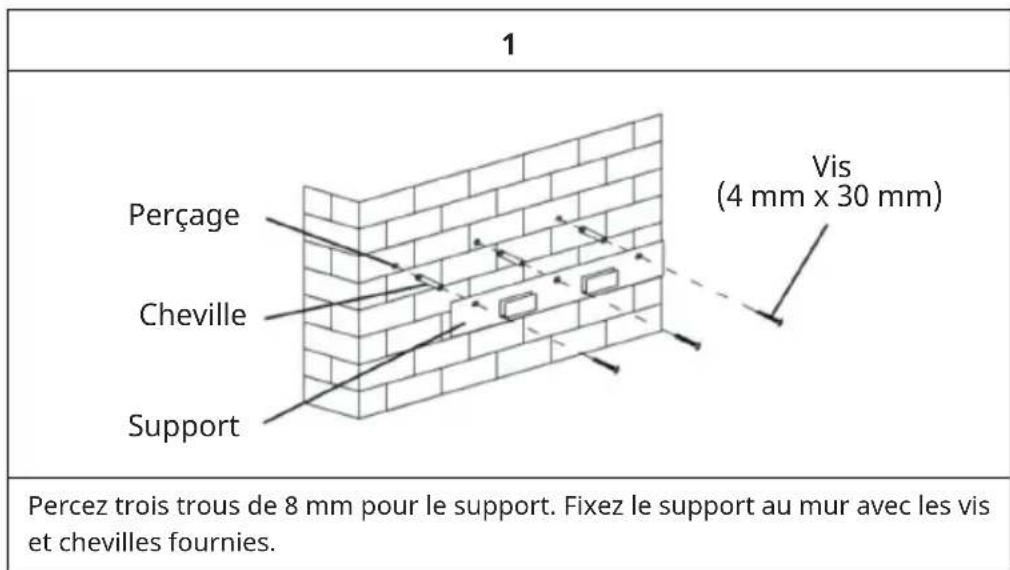

1 Perçage Cheville Support Vis (4 mm x 30 mm) Percez trois trous de 8 mm pour le support. Fixez le support au mur avec les vis et chevilles fournies.

2

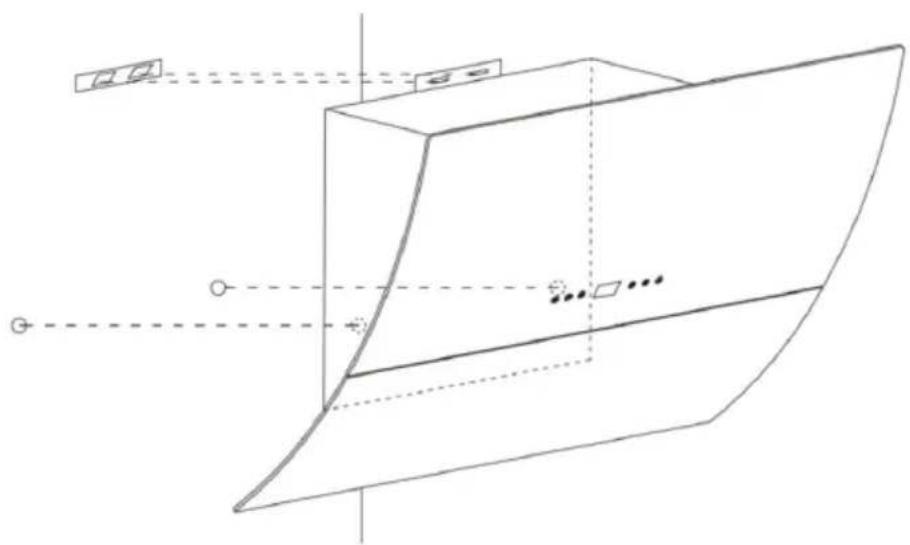

Percez trois trous de 8 mm pour le support. Fixez le support au mur avec les vis et chevilles fournies.

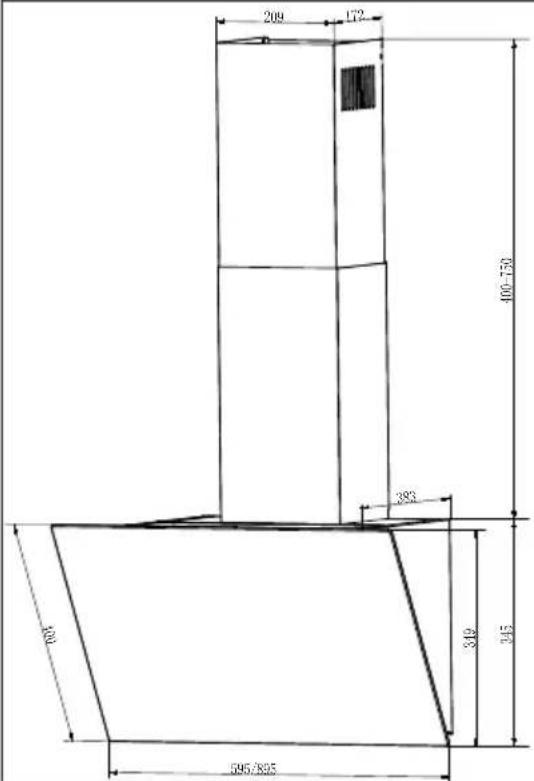

Dimensions

10046376, 10046377, 10046378, 10046465, 10046466, 10048642

209 172 400-750 383 319 345 603 595-895

3	4

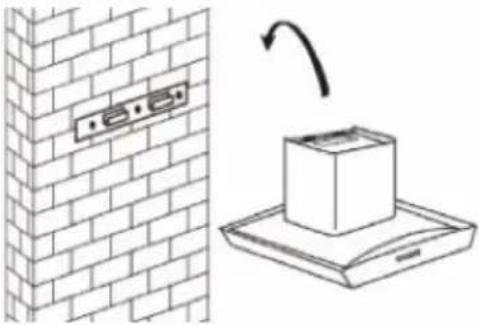

Soulevez la hotte et accrochez-la sur le support.	Fixez la soupape unidirectionnelle à la sortie d'air de la hotte. Fixez ensuite le conduit d'extraction à la soupape unidirectionnelle.

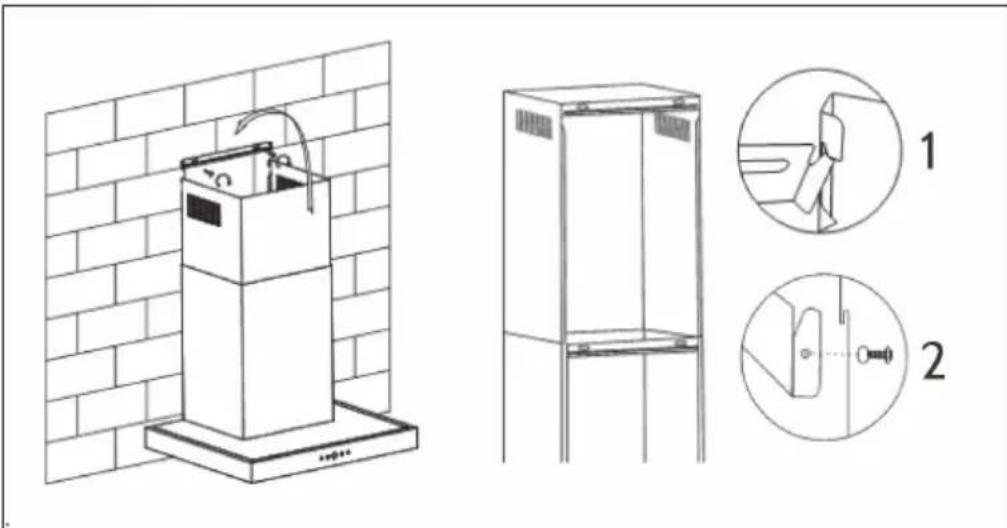

Installation de la cheminée

Glissez la cheminée intérieure dans la cheminée extérieure (cheminée inférieure) et ajustez la hauteur au besoin. Mesurez la hauteur appropriée et percez deux trous de 8 mm pour la fixation de la bande de maintien. Ensuite, sécurisez la bande de maintien avec 2 vis.

Vous avez deux possibilités pour le montage de la cheminée intérieure (voir illustration):

1. Après avoir percé les 2 trous et fixé le crochet, accrochez la cheminée intérieure par aux deux verrous latéraux (schéma 1).
2. Après avoir percé les 2 trous et fixé le crochet, fixez la cheminée intérieure par les deux trous latéraux à l'aide de 2 vis (schéma 2).

Installation en recirculation d'air

Si vous n'avez pas d'évacuation externe, vous n'avez pas besoin d'un tuyau d'extraction. Le reste de l'installation correspond à l'installation avec extraction. Installation de filtres à charbon actif

Remarque : Vous pouvez également acheter un filtre à charbon actif pour cette hotte aspirante sous le numéro d'article 10032844. Pour cela, consultez notre site Web : www.klarstein.fr

1	2

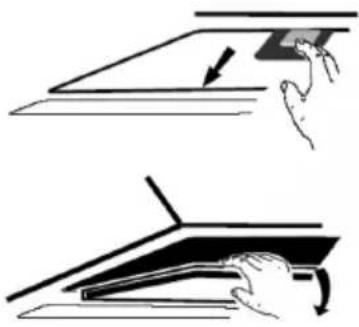

Le filtre à charbon actif permet à la hotte de filtrer et d'éliminer les odeurs désagréables de cuisine.	Pour installer le filtre, vous devez d'abord démonter le filtre à graisse. Appuyez sur la fermeture et abaissez-la.
3

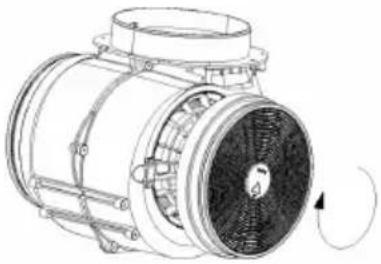

	Placez le filtre à charbon actif sur le ventilateur et tournez-le dans le sens des aiguilles d'une montre. Répétez la procédure de l'autre côté. Assurez-vous que le filtre est bien serré, sinon il pourrait se détacher et présenter un danger. Remarque : lorsque le filtre à charbon actif est installé, la puissance d'aspiration diminue légèrement.

TOUCHES DE COMMANDES

	Ecran numérique : appuyez sur cette touche pour allumer et éteindre l'appareil.
	Réduire la puissance : appuyez sur cette touche pour réduire d'un cran la puissance pendant le fonctionnement.
	Augmenter la puissance : appuyez sur cette touche pour augmenter la puissance d'un cran pendant le fonctionnement.
	Minuterie d'arrêt automatique : en mode veille ou pendant le fonctionnement, appuyez sur la touche pendant 3 secondes. L'affichage numérique clignote et vous pouvez régler la minuterie d'arrêt de 1 minute à 9 minutes. Appuyez à nouveau sur la touche pour enregistrer le paramètre. Si vous n'appuyez pas sur la touche, le réglage est automatiquement sauvegardé au bout de 10 secondes. Lorsque le moteur tourne et que la minuterie est mémorisée, vous pouvez toujours ajuster le réglage. La fenêtre d'affichage indique le compte à rebours. Lorsque le moteur ne fonctionne pas, vous pouvez également définir une minuterie de mise en veille. Celle-ci sera activée dès que le moteur fonctionnera à nouveau.
	Touche d'éclairage : appuyez une fois pour allumer la lumière, une autre fois pour éteindre la lumière.

Remarque : Si l'écran est allumé et que vous n'appuyez sur aucune touche pendant plus de 2 minutes, il s'éteint. Appuyez sur n'importe quelle touche pour le réactiver.

NETTOYAGE ET ENTRETIEN

Nettoyage mensuel du filtre à graisse

Nettoyez le filtre tous les mois pour éviter un risque d'incendie. Le filtre recueille la graisse, la fumée et la poussière et réduit ainsi l'efficacité de la hotte. Si le filtre n'est pas nettoyé, les restes de graisse s'y accumulent. Nettoyez le filtre avec de l'eau et un peu de liquide vaisselle et faites-le ensuite sécher à l'air

Remplacement annuel du filtre à charbon actif

Si l'appareil est utilisé en mode de circulation d'air (non ventilée vers l'extérieur), le filtre à charbon actif doit être remplacé au moins une fois par an, en fonction de la fréquence d'utilisation de la hotte.

Remplacement d'une ampoule

1 Mettez l'appareil hors tension et débranchez la fiche de la prise.
2 Dévissez et retirez les 2 vis du couvercle de l'ampoule.
3 Dévissez l'ampoule et remplacez-la par une neuve de même type.

RÉSOLUTION DES PROBLÈMES

Problème Cause possible Solution
L’éclairage s’allume mais le ventilateur ne fonctionne pas.	Les pales de ventilation sont cassées.	Éteindre l’appareil et le faire réviser par une entreprise spécialisée.
	Le moteur est endommagé.
L’éclairage et le ventilateur ne fonctionnent pas.	L’ampoule est usagée. Remplacer l’ampoule par une autre équivalente.
	L’appareil est débranché.	Brancher l’appareil.
L’appareil produit de fortes vibrations.	Les pales de ventilation sont cassées.	Éteindre l’appareil et le faire réviser par une entreprise spécialisée.
	Ne moteur n’est pas bien positionné
	L’appareil n’est pas bien fixé au mur.	Décrocher l’appareil et s’assurer que les fixations sont correctement installées.
L’aspiration est mauvaise.	Écart trop important entre la hotte et la cuisinière.	Monter la hotte aspirante de telle manière à ce que l’écart avec la cuisinière soit compris entre 65 et 75 cm.

Fiche de produitRèglement délégué (UE) 65/2014
Nom du fournisseur ou marque commerciale Klarstein
Référence du modèle 10046376
Consommation annuelle d'énergie 11,8 kWh/an
Classe d'efficacité énergétique A++
Efficacité fluidodynamique 31,7
Classe d'efficacité fluidodynamique A
Efficacité lumineuse 28,0 Lux/W
Classe d'efficacité lumineuse A
Efficacité de filtration des graisses 69,5 %
Classe d'efficacité de filtration des graisses D
Débit d'air (vitesse minimale en fonctionnement normal) 169 m3/h
Débit d'air (vitesse maximale en fonctionnement normal) 524 m3/h
Débit d'air (mode intensif ou «boost») 578 m3/h
Émissions acoustiques dans l'air pondérées de la valeur A (vitesse minimale en fonctionnement normal)	35 dB
Émissions acoustiques dans l'air pondérées de la valeur A (vitesse maximale en fonctionnement normal)	58 dB
Consommation d'électricité en mode «arrêt» (W)	0,48 W

Modèle mis sur le marché de l'Union du 01/07/2024.

Numéro d'enregistrement EPREL: 2065379

https://eprel.ec.europa.eu/qr/2065379

Règlement délégué (UE) 65/2014
Nom du fournisseur ou marque commerciale Klarstein
Référence du modèle	10046377, 10048642
Consommation annuelle d'énergie 11,8 kWh/an
Classe d'efficacité énergétique A++
Efficacité fluidodynamique 31,7
Classe d'efficacité fluidodynamique A
Efficacité lumineuse 25,0 Lux/W
Classe d'efficacité lumineuse B
Efficacité de filtration des graisses 69,5 %
Classe d'efficacité de filtration des graisses D
Débit d'air (vitesse minimale en fonctionnement normal) 169 m3/h
Débit d'air (vitesse maximale en fonctionnement normal) 524 m3/h
Débit d'air (mode intensif ou «boost») 578 m3/h
Émissions acoustiques dans l'air pondérées de la valeur A (vitesse minimale en fonctionnement normal)	35 dB
Émissions acoustiques dans l'air pondérées de la valeur A (vitesse maximale en fonctionnement normal)	58 dB
Consommation d'électricité en mode «arrêt» (W)	0,48 W

Modèle mis sur le marché de l'Union du 01/07/2024.

Numéro d'enregistrement EPREL: 2065433

https://eprel.ec.europa.eu/qr/2065433

Fiche de produitRèglement délégué (UE) 65/2014
Nom du fournisseur ou marque commerciale Klarstein
Référence du modèle 10046378
Consommation annuelle d'énergie 11,8 kWh/an
Classe d'efficacité énergétique A++
Efficacité fluidodynamique 31,7
Classe d'efficacité fluidodynamique A
Efficacité lumineuse 28,0 Lux/W
Classe d'efficacité lumineuse A
Efficacité de filtration des graisses 69,5 %
Classe d'efficacité de filtration des graisses D
Débit d'air (vitesse minimale en fonctionnement normal) 169 m3/h
Débit d'air (vitesse maximale en fonctionnement normal) 524 m3/h
Débit d'air (mode intensif ou «boost») 578 m3/h
Émissions acoustiques dans l'air pondérées de la valeur A (vitesse minimale en fonctionnement normal)	35 dB
Émissions acoustiques dans l'air pondérées de la valeur A (vitesse maximale en fonctionnement normal)	58 dB
Consommation d'électricité en mode «arrêt» (W)	0,48 W

Modèle mis sur le marché de l'Union du 01/07/2024.

Numéro d'enregistrement EPREL: 2065419

https://eprel.ec.europa.eu/qr/2065419

Règlement délégué (UE) 65/2014
Nom du fournisseur ou marque commerciale Klarstein
Référence du modèle 10046465
Consommation annuelle d'énergie 11,8 kWh/an
Classe d'efficacité énergétique A++
Efficacité fluidodynamique 31,7
Classe d'efficacité fluidodynamique A
Efficacité lumineuse 28,0 Lux/W
Classe d'efficacité lumineuse A
Efficacité de filtration des graisses 69,5 %
Classe d'efficacité de filtration des graisses D
Débit d'air (vitesse minimale en fonctionnement normal) 169 m3/h
Débit d'air (vitesse maximale en fonctionnement normal) 524 m3/h
Débit d'air (mode intensif ou «boost») 578 m3/h
Émissions acoustiques dans l'air pondérées de la valeur A(vitesse minimale en fonctionnement normal)	35 dB
Émissions acoustiques dans l'air pondérées de la valeur A(vitesse maximale en fonctionnement normal)	58 dB
Consommation d'électricité en mode «arrêt» (W)	0,48 W

Modèle mis sur le marché de l'Union du 01/07/2024.

Numéro d'enregistrement EPREL: 2065438

https://eprel.ec.europa.eu/qr/2065438

Règlement délégué (UE) 65/2014

Nom du fournisseur ou marque commerciale Klarstein

Référence du modèle 10046466

Consommation annuelle d'énergie 11,8 kWh/an

Classe d'efficacité énergétique A++

Efficacité fluidodynamique 31,7

Classe d'efficacité fluidodynamique A

Efficacité lumineuse 28,0 Lux/W

Classe d'efficacité lumineuse A

Efficacité de filtration des graisses 69,5 %

Classe d'efficacité de filtration des graisses D

Débit d'air (vitesse minimale en fonctionnement normal) 169 m³/h

Débit d'air (vitesse maximale en fonctionnement normal) 524 m³/h

Débit d'air (mode intensif ou «boost») 578 m³/h

Émissions acoustiques dans l'air pondérées de la valeur A (vitesse minimale en fonctionnement normal) 35 dB

Émissions acoustiques dans l'air pondérées de la valeur A (vitesse maximale en fonctionnement normal) 58 dB

Consommation d'électricité en mode «arrêt» (W) 0,48 W

Modèle mis sur le marché de l'Union du 01/07/2024.

Numéro d'enregistrement EPREL: 2065442

https://eprel.ec.europa.eu/qr/2065442

• Assurez-vous qu'il y a une ventilation suffisante pendant la cuisson pour que la hotte aspirante puisse fonctionner efficacement et avec un faible niveau sonore.
• Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la cuisson. Utilisez le mode intensif uniquement lorsque cela est nécessaire. Plus la vitesse du ventilateur est basse, moins la consommation d'énergie est réduite.
• Si de grandes quantités de vapeur sont produites pendant la cuisson, sélectionnez une vitesse de ventilation plus élevée en temps utile. Si la vapeur de cuisson est déjà répartie dans la cuisine, la hotte aspirante devra fonctionner plus longtemps.
• Éteignez la hotte aspirante lorsque vous n'en avez plus besoin.
• Éteignez l'éclairage lorsque vous n'en avez plus besoin.
• Nettoyez le filtre à intervalles réguliers et remplacez-le si nécessaire afin d'augmenter l'efficacité du système de ventilation et d'éviter les risques d'incendie.
• Mettez toujours le couvercle pendant la cuisson pour réduire la vapeur et la condensation.

INFORMATIONS SUR LE RECYCLAGE

S'il existe une réglementation pour l'élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers.

FABRICANT
