Producttype	Afzuigkap
Merk	Klarstein
Model	Bolea
Artikelnummers	10041223, 10041224, 10041225
Voeding	220-240 V ~ 50/60 Hz
Energie-efficiëntieklasse	A++
Jaarlijks energieverbruik	22,2 kWh/jaar
Luchtafvoer (max)	581 m³/h (intensieve modus)
Luchtafvoer (min)	367 m³/h
Geluidsniveau (min)	48 dB
Geluidsniveau (max)	65 dB (intensieve modus)
Afmetingen (B x H)	760 mm (breedte) x 892,5 - 1333 mm (verstelbare hoogte)
Luchtafvoerdiameter	minimaal 150 mm
Minimale installatiehoogte (keramische kookplaat)	65 cm
Minimale installatiehoogte (gas)	75 cm
Minimale installatiehoogte (kolen/olie/hout)	85 cm
Verlichting	LED (lichtopbrengst 37,0 Lux/W, klasse A)
Afvoermodi	Afzuiging of recirculatie (met koolstoffilter)
Aantal snelheden	3 + intensieve stand (booster)
Speciale functies	Uitgestelde uitschakeling (5 min), boosterfunctie
Vetfilter	Wasbaar, maandelijks reinigen
Koolstoffilter	Periodiek vervangen (niet inbegrepen)
Vetopvangpercentage	70,1 % (klasse D)
Stroomverbruik in uitgeschakelde toestand	0,49 W
Garantie en ondersteuning	Volledige handleiding beschikbaar online

Veelgestelde vragen - Bolea Klarstein

Wat moet de installatiehoogte zijn tussen de afzuigkap en de kookplaat?

De aanbevolen hoogte is afhankelijk van het type kookplaat: 65 cm voor keramische kookplaten, 75 cm voor gasfornuizen en 85 cm voor kolen/olie/houtkachels. Deze afstanden zorgen voor een efficiënte en veilige afzuiging.

Hoe maak ik de vetfilters van de Klarstein Bolea afzuigkap schoon?

De vetfilters moeten maandelijks worden gereinigd. Was ze met heet water en een beetje afwasmiddel, laat ze daarna aan de lucht drogen. Doe ze niet in de vaatwasser tenzij anders aangegeven.

Wanneer en hoe vervang ik het actieve koolstoffilter?

Het koolstoffilter wordt niet meegeleverd met de afzuigkap. Het moet apart worden aangeschaft en elke 3 tot 6 maanden worden vervangen, afhankelijk van het gebruik, vooral als de afzuigkap in recirculatiemodus wordt gebruikt. Volg de installatie-instructies in de handleiding.

Hoe activeer ik de boosterfunctie op de Bolea afzuigkap?

Om de intensieve stand (booster) te activeren, houdt u de daarvoor bestemde toets ingedrukt (specifiek pictogram). Het pictogram knippert. Na 5 minuten keert de snelheid automatisch terug naar stand 3.

Hoe stel ik de uitgestelde uitschakeling in?

Houd de twee snelheidsregeltoetsen (laag en gemiddeld) tegelijkertijd ingedrukt om een uitgestelde uitschakeling van 5 minuten te programmeren. Om te annuleren, houdt u de toetsen lang ingedrukt.

Wat te doen als de afzuigkap helemaal niet werkt?

Controleer eerst of de stroomkabel goed is aangesloten en het stopcontact werkt. Als de verlichting brandt maar de ventilator niet, kunnen de bladen geblokkeerd zijn of de motor defect. In dat geval neemt u contact op met een professional voor reparatie.

Kan de afzuigkap in afzuigmodus worden gebruikt met een gasfornuis?

Ja, maar er is voldoende ventilatie in de ruimte nodig om onderdruk te voorkomen. De onderdruk mag niet hoger zijn dan 4 Pa. Zorg voor voldoende toevoer van frisse lucht (raam op een kier, enz.). Raadpleeg een schoorsteenveger indien nodig.

Wat zijn de geluidsniveaus van de Bolea afzuigkap?

Het geluidsniveau is 48 dB op de laagste snelheid en 65 dB in de intensieve stand (boost). Deze waarden zijn gemeten volgens EN 61591.

Hoe maak ik de afzuigkap schoon zonder deze te beschadigen?

Gebruik voor roestvrijstalen oppervlakken een speciale reiniger en wrijf in de richting van de nerf. Het bedieningspaneel reinigt u met een vochtige doek en een beetje mild afwasmiddel. Vermijd schurende en zure producten (azijn, citroen). Koppel de afzuigkap altijd los voordat u hem schoonmaakt.

Is de Klarstein Bolea afzuigkap compatibel met een bestaand afvoerkanaal?

Ja, maar het kanaal moet een diameter hebben van ten minste 150 mm en gemaakt zijn van hittebestendig materiaal (email, aluminium, flexibel). Het moet zo kort en recht mogelijk zijn, zonder dat de doorsnede smaller wordt. Sluit het niet aan op een ventilatiesysteem dat door een ander apparaat wordt gebruikt (bijv. schoorsteen).

GEBRUIKSAANWIJZING Bolea Klarstein

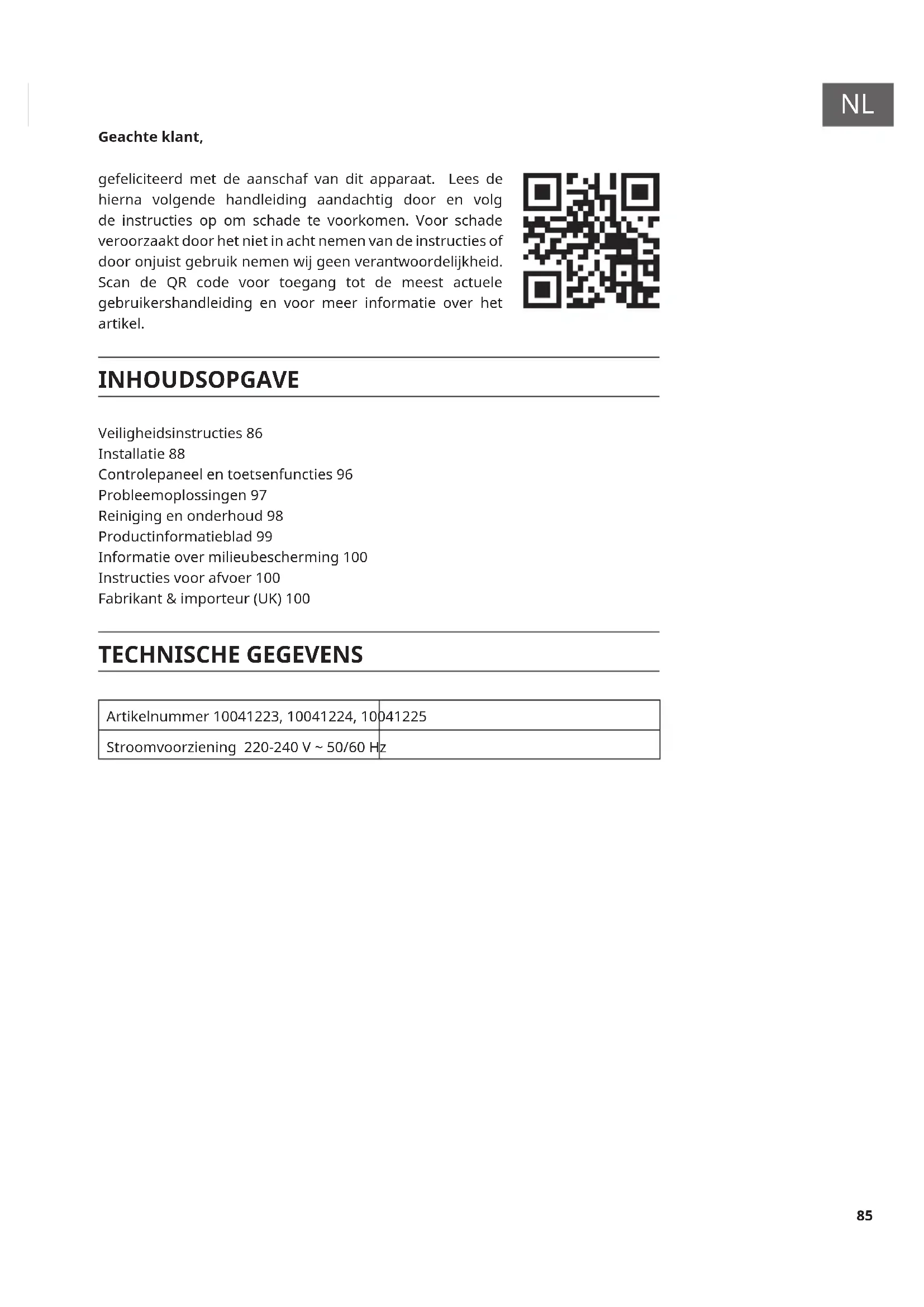

gefeliciteerd met de aanschaf van dit apparaat. Lees de hierna volgende handleiding aandachtig door en volg de instructies op om schade te voorkomen. Voor schade veroorzaakt door het niet in acht nemen van de instructies of door onjuist gebruik nemen wij geen verantwoordelijkheid. Scan de QR code voor toegang tot de meest actuele gebruikershandleiding en voor meer informatie over het artikel.

Veiligheidsinstructies 86

Installatie 88

Controlepaneel en toetsenfuncties 96

Probleemoplossingen 97

Reiniging en onderhoud 98

Productinformatieblad 99

Informatie over milieubescherming 100

Instructies voor afvoer 100

Fabrikant & importeur (UK) 100

TECHNISCHE GEGEVENS

Artikelnummer 10041223, 10041224, 10041225

Stroomvoorziening 220-240 V ~ 50/60 Hz

VEILIGHEIDSINSTRUCTIES

• Lees de handleiding voor de ingebruikname zorgvuldig door en bewaar hem als naslagwerk.
• Installatiewerkzaamheden mogen alleen door een elektricien of een ander gekwalificeerd persoon worden uitgevoerd. Controleer voor de ingebruikname of de spanning (V) en de op de afzuigkap vermelde frequentie (Hz) overeenkomen met de spanning (V) en frequentie (Hz) van de stroomvoorziening in uw huishouden.
• Voor schade veroorzaakt door foutief gebruik of onjuiste installatie nemen wij geen verantwoordelijkheid.
• Kinderen onder de 8 jaar mogen de afzuigkap niet bedienen.
• Het toestel is niet bestemd voor commercieel gebruik, maar voor gebruik in een conventioneel huishouden en gelijkwaardige omgevingen.
• Reinig het toestel en het filter regelmatig, zodat het altijd efficiënt functioneert.
• Neem voor het reinigen altijd de stekker uit het stopcontact.
• Reinig het toestel zoals in de gebruikershandleiding aangegeven.
• Gebruik geen open vuur onder de afzuigkap.
• Wanneer het toestel niet naar behoren functioneert, neemt u contact op met de fabrikant of een vakbedrijf.
• Kinderen vanaf 8 jaar en personen met een beperkte lichamelijke, sensorische en/of geestelijke gezondheid mogen het toestel alleen gebruiken wanneer ze van tevoren door een voor hen verantwoordelijke persoon uitvoerig met de functies en veiligheidsinstructies van het toestel vertrouwd zijn gemaakt en de hieraan verbonden risico's begrijpen.
• Wanneer de stroomkabel of stekker beschadigd is, moet die door de fabrikant, een geautoriseerd bedrijf of een gelijkwaardig gekwalificeerd persoon worden vervangen.
• Wanneer de afzuigkap wordt gebruikt bij een fornuis dat gas of een andere brandstof gebruikt, moet de ruimte voldoende kunnen worden geventileerd.
• Flambeer niet onder de afzuigkap.
• Let op! Het oppervlakte van het toestel kan tijdens het gebruik heet worden.

Belangrijke informatie m.b.t. de installatie

• De lucht mag niet afgevoerd worden in een afvoer die al wordt gebruikt voor het afzuigen van rook voortkomend uit gas of andere brandstoffen (geldt niet voor de lucht die in de ruimte wordt teruggevoerd).
• Neem alle regionale voorschriften in acht die betrekking hebben op het inbouwen van ventilatiesystemen.

Belangrijke informatie m.b.t. het afvoersysteem

LET OP!

Vergiftigingsgevaar door teruggezogen uitlaatgassen! Gebruik het toestel niet in de afvoermodus wanneer het tegelijk met een haard wordt gebruikt die afhankelijk is van de omringende lucht en er onvoldoende luchtcirculatie is.

Kamerluchtafhankelijke haarden, zoals gas-, olie-, hout- of kolenkachels, boilers en geisers gebruiken de in een ruimte aanwezige lucht en voeren die via een afvoerpijp of -slang naar buiten af. Bij een afvoersysteem wordt lucht aan de keuken en de nabijgelegen ruimtes onttrokken. Zonder voldoende vers aangevoerde lucht ontstaat een onderdruk. Giftige gassen kunnen daarbij uit de schoorsteen of de afvoerpijp worden teruggezogen in de woonruimtes.

• Let erop dat er voldoende frisse lucht toegevoerd wordt en dat de lucht vrij kan circuleren.
• Een muurkast voor de luchttoevoer/ -afvoer is niet voldoende om aan de grenswaarde te voldoen.

Een risicoloos gebruik is alleen mogelijk wanneer de onderdruk op de plaats van gebruik niet hoger is dan 4 Pa (0,04 mbar). Dit bereikt u wanneer de voor verbranding benodigde lucht door niet-afsluitbare openingen in deuren en ramen kan worden aangevoerd in combinatie met een muurkast voor luchttoevoer / -afvoer. Laat u in ieder geval door een meester schoorsteenveger adviseren en de gehele ventilatie van het huis beoordelen. Hij kan u daarnaast informeren over de eventueel te nemen maatregelen.

Wanneer de afzuigkap uitsluitend als circulatiesysteem wordt ingezet, is het gebruik onbeperkt mogelijk.

Belangrijke informatie m.b.t. de demontage van het apparaat

• De demontage is gelijk aan de installatie/ montage maar in omgekeerde volgorde.
• Vraag voor de demontage hulp aan een tweede persoon om verwonding te voorkomen.

INSTALLATIE

Monteren van de terugslagklep

Wanneer de afzuigkap geen voorgemonteerde terugslagklep heeft, monteert u het onderdeel als volgt:

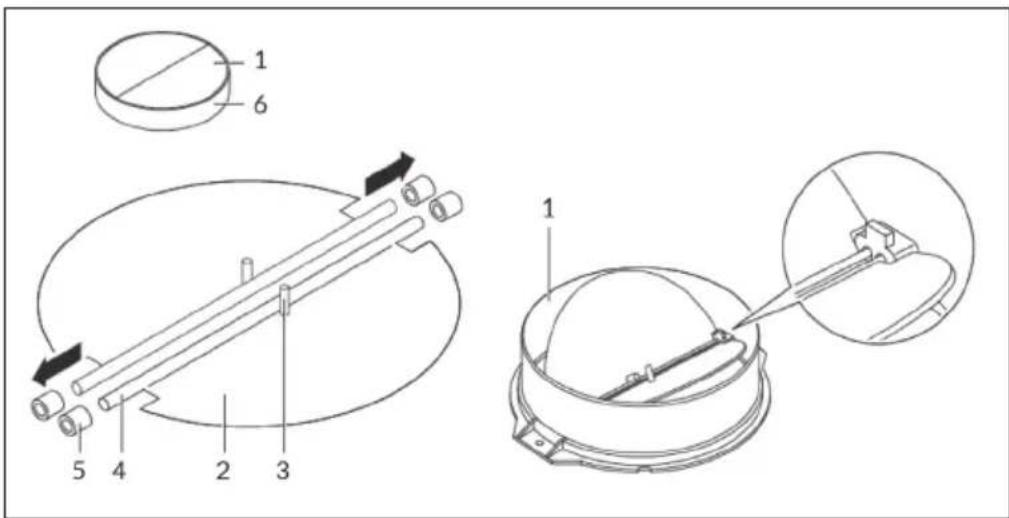

1 Bouw de eerste helft (2) in de behuizing (6) in.
2 De pin (3) moet naar boven gericht zijn.
3 De as (4) wordt in de boorgaten (5) van de behuizing geplaatst.
4 Herhaal alle stappen voor de tweede helft van de klep.

Wanneer u over een afvoer naar buiten beschikt kunt u de afzuigkap conform de afbeelding rechts installeren. Het afvoerkanaal dient een doorsnede van minimaal 150 mm te hebben en van emaille, aluminium of een ander flexibel en hittebestendig materiaal te zijn.

• Schakel het apparaat voor de installatie uit en neem de stekker uit het stopcontact.
• De afzuigkap moet op een hoogte van circa 65-85 cm boven het fornuis worden geplaatst.

Installatie met afvoersysteem

Let op: Neem de veiligheidsinstructies in acht wanneer de lucht naar buiten afgevoerd wordt. Wanneer de afzuigkap tegelijk wordt gebruikt met een apparaat dat energie krijgt uit een andere bron dan stroom, mag de onderdruk in de ruimte niet hoger zijn dan 4 Pa (4 x 10-5 Bar).

Installatie met circulatiesysteem

Wanneer u niet over een externe afvoer beschikt heeft u geen afvoerpijp nodig. De installatie komt overeen met de installatie met externe afvoer.

Belangrijke informatie voor de installatie van afvoerpijpen.

De volgende regels moeten strikt worden nageleefd om een optimale luchtafvoer te kunnen garanderen. Het niet opvolgen van deze instructies zal het vermogen verminderen en doet het bedrijfsgeluid van de afzuigkap toenemen.

• Plaats de afvoerpijp zo kort en recht mogelijk.
• Gebruik geen kleinere afvoerpijp en vernauw deze niet.
• Bij gebruik van flexibele buizen moet de buis altijd strak gemonteerd worden om drukverlies tot een minimum te beperken.
• Alle installatiewerkzaamheden mogen alleen door een elektricien of een ander gekwalificeerd persoon worden uitgevoerd.
• Sluit de afvoerpijp van de afzuigkap niet aan op een reeds aanwezig ventilatiesysteem dat door een ander apparaat wordt gebruikt, bijvoorbeeld een haard.
• De hoek van de bocht van de afvoerpijp mag niet kleiner dan 120° zijn. Plaats de pijp horizontaal. Als alternatief kan de pijp vanaf het beginpunt omhoog gaan en naar een buitenmuur worden geleid.
• Let er na de installatie op dat de afzuigkap waterpas staat, om te voorkomen het vet zich aan één kant ophoopt.
• Controleer voor de installatie of de gekozen afvoerpijp voldoet aan de desbetreffende normen en vuurvast is.

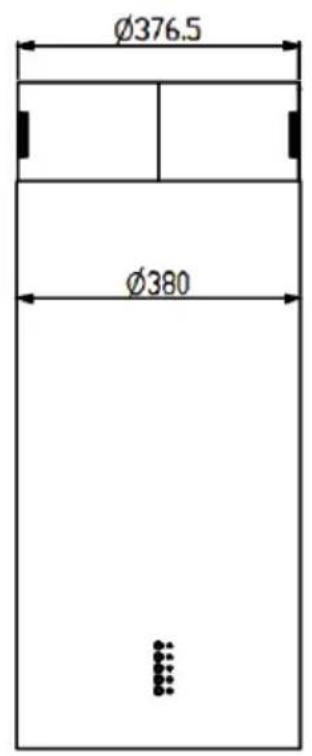

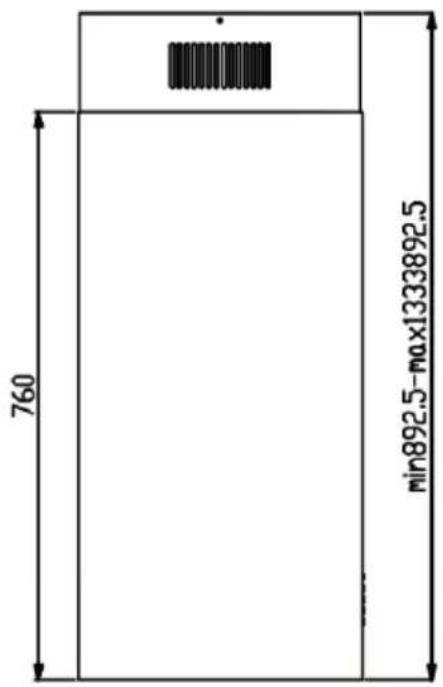

Afmetingen

Voortgang installatie

Tip! Steek de stekker pas in het stopcontact als de installatie afgesloten is. Voer de installatie niet alleen uit, maar laat u door een tweede persoon helpen.

1	2

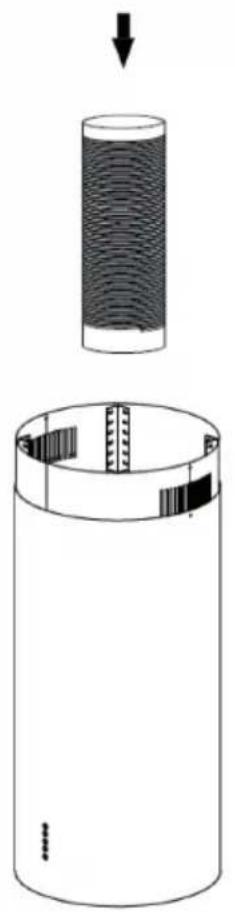

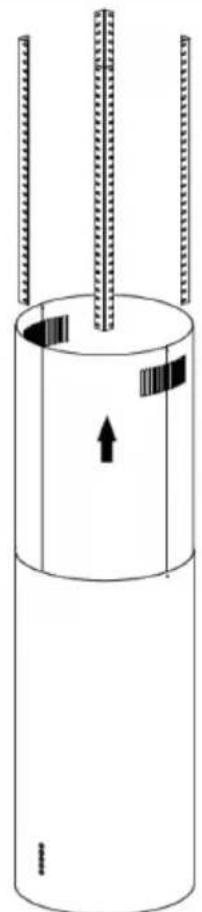

Sluit de slang op de luchtafvoer aan. Snij	de kabelbinder in de hoeklijst door en trek de bovenste rookafvoer naar boven.
3	4

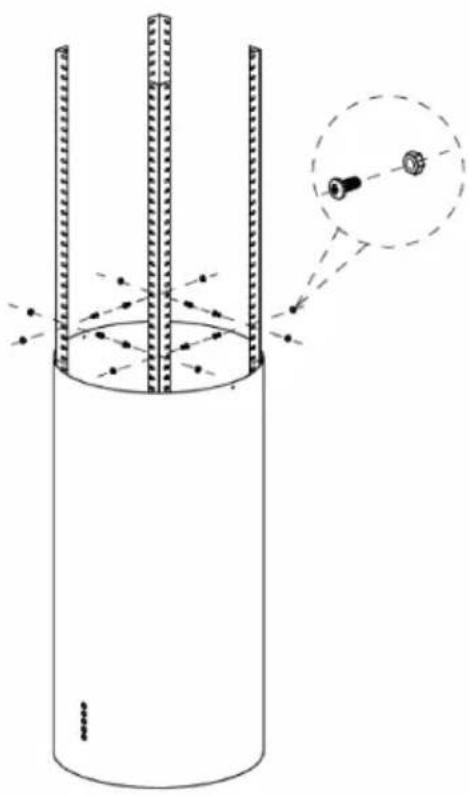

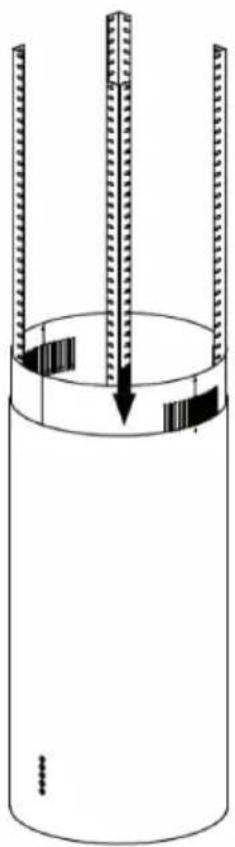

Pas de hoogte van de hoeklijst aan.Fixeer de hoeklijst op de gewensteplaats met M5*12 schroeven (16 stuks)en M5 moeren (16 stuks).	Sluit de rookafvoer op de afzuigkapaan.

5

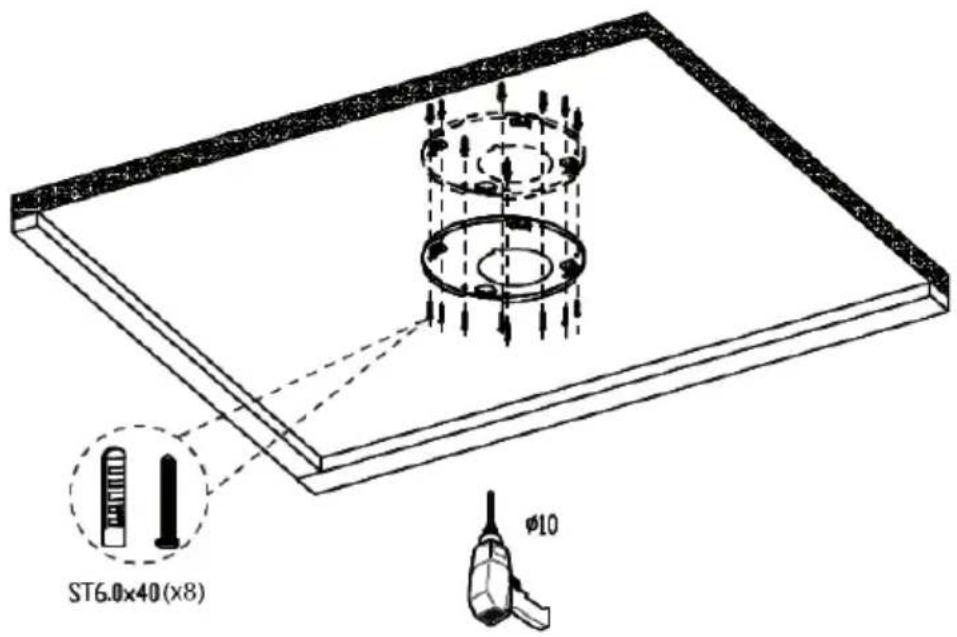

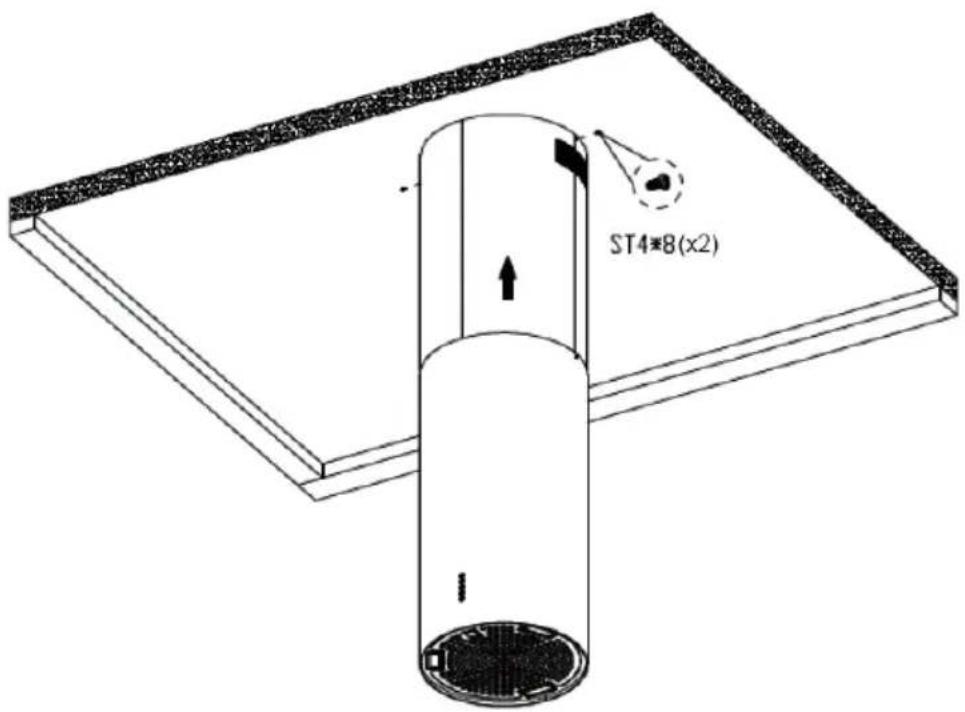

Bevestig de plafondplaat aan het plafond. Gebruik voor houten plafonds acht ST6*40 schroeven.

6

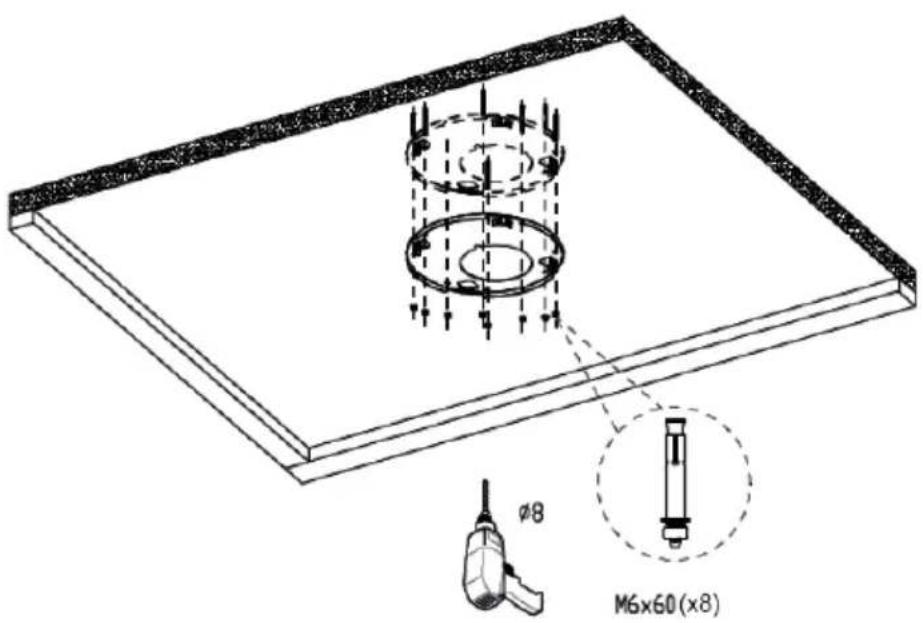

Gebruik voor cement plafonds acht M6*60 schroeven.

7

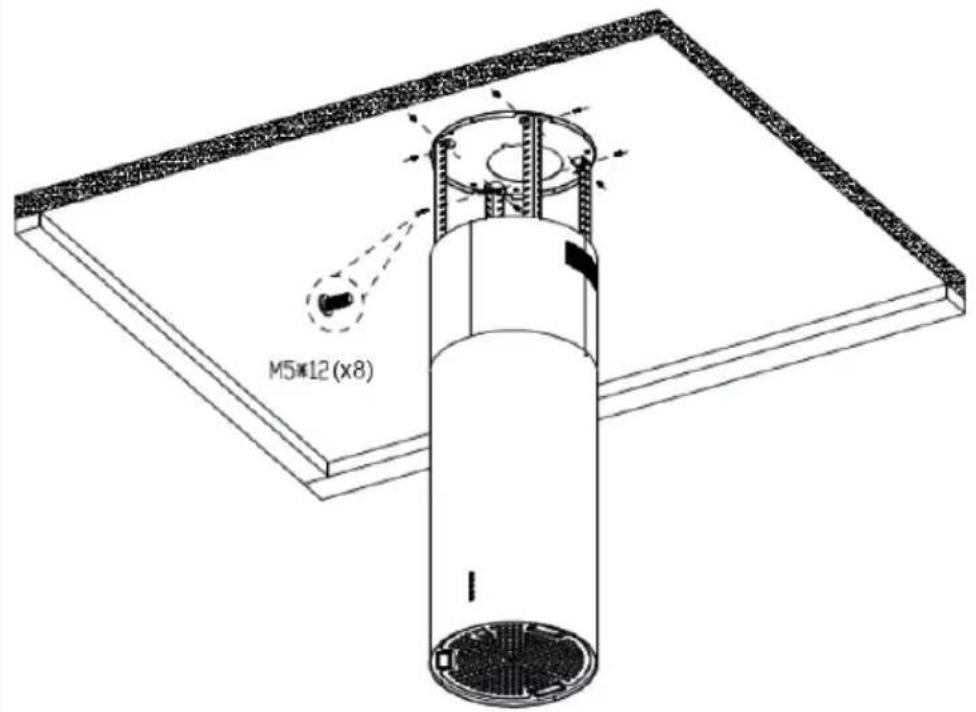

Bevestig de afzuigkap met M5*12 schroeven (8 stuks). Zorg ervoor dat de verbinding dicht is.

8

Schuif de bovenste rookafvoer tot aan het plafond en fixeer de plafondplaat met ST4*8 schroeven (2 stuks).

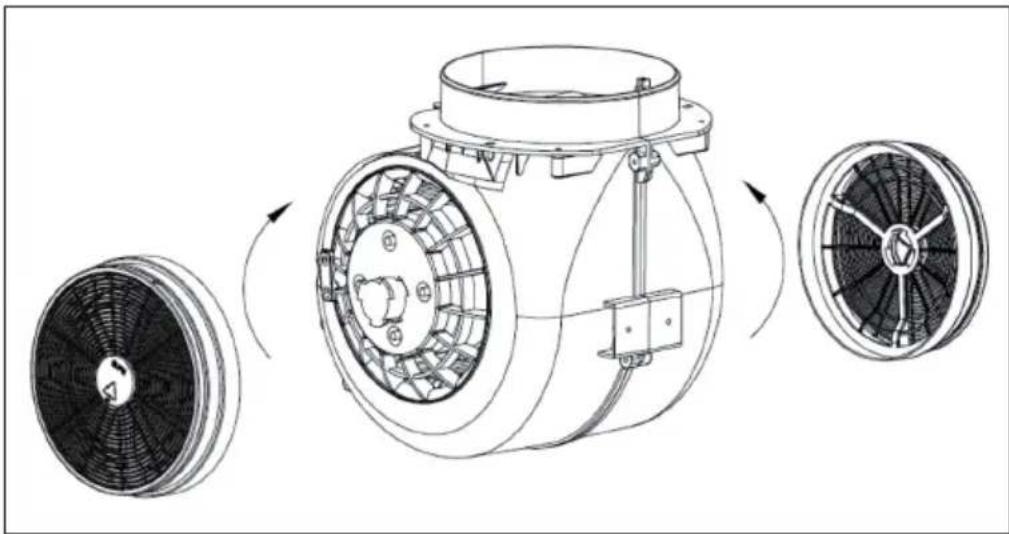

Installatie van het actieve koolfilter

	Druk op deze toets om de motor aan en uit te zetten.
	Lage snelheid
	Gemiddelde snelheid
	Hoge snelheid
	Licht aan/uit

Boosterfunctie

Houdt de toets ingedrukt om de boosterfunctie te activeren. Het symbool begint te knipperen. Na 5 minuten wisselt de snelheid automatisch naar stand 3.

Uitschakelen met vertraging

Houdt de beide toetsen en ingedrukt om een vertraging van 5 minuten in te schakelen. Houdt de toetsen lang ingedrukt om de vertraging uit te schakelen.

PROBLEEMOPLOSSINGEN

Probleem Mogelijke oorzaak Mogelijke oplossing
Het licht is aan, maar de ventilator functioneert niet.	De ventilatorvleugels zijn geblokkeerd.	Schakel het apparaat uit en laat het uitsluitend door gekwalificeerd personeel repareren.
	De motor is beschadigd.
Zowel het licht als de ventilator functioneert niet.	De gloeilamp is doorgebrand.	Vervang de gloeilamp door eenzelfde soort gloeilamp.
	De stroomkabel zit los. Steek de stekker goed vast in het stopcontact.
Het apparaat vibreert sterk.	De ventilatorvleugel is beschadigd.	Schakel het apparaat uit en laat het uitsluitend door gekwalificeerd personeel repareren.
	De motor van de ventilator is niet vast gefixeerd.
	Het apparaat is niet goed aan de beugel opgehangen.	Neem het apparaat van de beugel en bevestig het goed.
Het aanzuigvermogen is niet goed.	De afstand tussen het apparaat en het kookoppervlak is te groot.	Pas de afstand aan tussen 65 - 75 cm.

REINIGING EN ONDERHOUD

Zet de afzuigkap uit en neem de stekker uit het stopcontact voordat u met reiniging en/of onderhoud begint. De externe oppervlaktes zijn vatbaar voor krassen en vlekken. Gebruik daarom geen schuurmiddel en veeg resten van alkalische of zure substanties (citroensap, azijn) onmiddellijk weg.

Roestvrijstalen oppervlaktes

Het roestvrije staal moet regelmatig worden gereinigd om een lange levensduur te garanderen. Gebruik hier een reinigingsmiddel voor roestvrij staal voor. Veeg altijd met de nerf van het staal mee om krassporen te voorkomen.

Bedieningspaneel

Het bedieningspaneel kan met een vochtige doek en een mild afwasmiddel worden gereinigd. Controleer voor het reinigen of de doek schoon en goed uitgewrongen is. Gebruik een droge, zachte doek om overtollig vocht te verwijderen na het schoonmaken.

Maandelijkse reiniging van het vetfilter

Maak het filter iedere maand schoon om brandgevaar te voorkomen. Het filter verzamelt vet, rook en stof en beïnvloedt zo de efficiëntie van de afzuigkap. Als het filter niet wordt schoongemaakt, hopen vetresten zich op. Maak het filter met water en een beetje afwasmiddel schoon en laat het daarna opdrogen.

PRODUCTINFORMATIEBLAD

Informatie overeenkomstig EU Verordening nr. 65/2014

Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer 10041223, 10041224, 10041225
Betekenis Symbool Waarde Eenheid
Jaarlijks energieverbruik AEC	hood	22,2 kWh/jaar
Energie-efficiëntieklasse A++
Vloeistofdynamische efficiëntie FDE	hood	41,1
Vloeistofdynamische efficiëntieklasse		A
Verlichtingsefficiëntie LE	hood	37,0 Lux/W
Verlichtingsefficiëntieklasse A
Vetafscheidingsgraad GFE	hood	70,1 %
Vetafscheidingsklasse D
Luchtstroom bij minimale en maximale snelheid in normale bedrijfsmodus, met uitzondering van het gebruik op de intensieve of hogesnelheidsstand.		367 m^3/h
Luchtstroom bij gebruik op intensieve of hogesnelheidsstand		581 m^3/h
Luchtgeluidsemissie (klasse A) bij minimaal en maximaal beschikbare toerental bij conventioneel gebruik		48 dB
Luchtgeluidsemissie (klasse A) bij gebruik op de intensieve of hogesnelheidsstand		65 dB
Stroomverbruik wanneer uitgeschakeld	P_o	0,49 W
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland

INFORMATIE OVER MILIEUBESCHERMING

• Let er tijdens het koken op dat er voldoende luchttoevoer is, zodat de afzuigkap efficiënt en met een gering bedrijfsgeluid kan functioneren.
• Pas het toerental tijdens het koken aan de geproduceerde hoeveelheid stoom aan. Gebruik de intensieve modus alleen wanneer nodig. Hoe lager het toerental, hoe minder energieverbruik.
• Pas tijdig het toerental aan wanneer tijdens het koken grote hoeveelheden stoom ontstaan. Wanneer stoom en damp zich al in de keuken hebben verspreid, moet de afzuigkap langer aan blijven staan.
• Schakel de afzuigkap uit, wanneer u hem niet meer nodig heeft.
• Schakel de verlichting uit, wanneer u die niet meer nodig heeft.
• Reinig het filter regelmatig en vervang deze tijdig om de effectiviteit van het ventilatiesysteem te behouden en brandgevaar te voorkomen.
• Plaats tijdens het koken altijd de deksels op uw pannen om stoom en condenswater te reduceren.

Wanneer in uw land een wettelijke regeling geldt voor het afvoeren van elektrische en elektronische apparaten, wijst dit symbool, op het product zelf of op de verpakking, erop dat het betreffende product niet met het huisvuil afgevoerd mag worden. In plaats daarvan dient het naar een centraal depot voor het recyclen van elektrische en elektronische apparaten te worden gebracht Door het afval volgens de voorschriften weg te gooien beschermt u het milieu en de gezondheid van uw medemensen tegen negatieve consequenties. Informatie over recycling en het wegdoen van dit product ontvangt u van uw gemeente of van uw plaatselijke grondstoffen- en afvaldienst.

FABRIKANT & IMPORTEUR (UK)

Fabrikant:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland.

Importeur voor Groot-Brittannië:
