PIXBAR 400 IP G2 - Éclairage Cameo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Éclairage LED statique pour événements professionnels
Marque	Cameo
Modèle	PIXBAR 400 IP G2 (CLPB400IPG2)
Source lumineuse	16 × LED RGBW 4-en-1
Flux lumineux	6500 lm @ 6300 K (plein blanc)
Angle de faisceau / angle de champ	25° / 42°
Température de couleur (CCT)	2200 K – 8000 K (réglable par paliers de 100 K)
Modes de contrôle DMX	1CH, 3CH, 4CH, 7CH, 8CH, 10CH, 11CH, 16CH, 36CH, 48CH, 64CH, 68CH, D2CH, D4CH, D7CH
Protocoles	DMX, RDM, W-DMX (sans fil), autonome, maître/esclave, EZ Remote
Indice de protection	IP65 (étanche à la poussière et protégé contre les jets d'eau)
Alimentation électrique	100–240 V CA, 50/60 Hz
Consommation maximale	180 W
Intensité consommée	0,77 A (230 V) / 1,62 A (110 V)
Branchement en cascade	Jusqu'à 9 projecteurs sur 230 V, jusqu'à 5 sur 110 V
Dimensions (L × H × P)	1018 × 206 × 178 mm
Poids	11,8 kg
Refroidissement	Passif par convection (sans ventilateur)
Température de fonctionnement	-20 °C à +45 °C
Humidité	Jusqu'à 100 % (sans condensation)
Distance minimale à la surface éclairée	0,3 m
Distance minimale aux matériaux inflammables	0,017 m
Connecteurs	Power In/Out TRUE1 IP65, DMX In/Out XLR 5 broches IP65
Fonctionnalités autonomes	Direct LED, Preset de couleurs (49 + 8 utilisateur), CCT, HSI, Play Loop (8 boucles programmables), minuterie
Entretien	Nettoyer le boîtier avec un chiffon humide, dépoussiérer les entrées d'air ; maintenance par personnel qualifié uniquement
Sécurité	Ne pas regarder le faisceau lumineux ; éviter le contact direct avec les surfaces chaudes ; utiliser un câble de sécurité en montage aérien
Accessoires en option	Filtres frost (55°, 70°, 25°×55°), kit de liaison verticale, support Omega, kit adaptateur M20

FOIRE AUX QUESTIONS - PIXBAR 400 IP G2 Cameo

Comment régler l'adresse DMX de départ sur le PIXBAR 400 IP G2 ?

Depuis l'écran principal, appuyez sur MENU, naviguez jusqu'à DMX Address avec les touches HAUT/BAS, confirmez avec ENTER, puis réglez l'adresse souhaitée et confirmez. La valeur maximale dépend du mode DMX sélectionné.

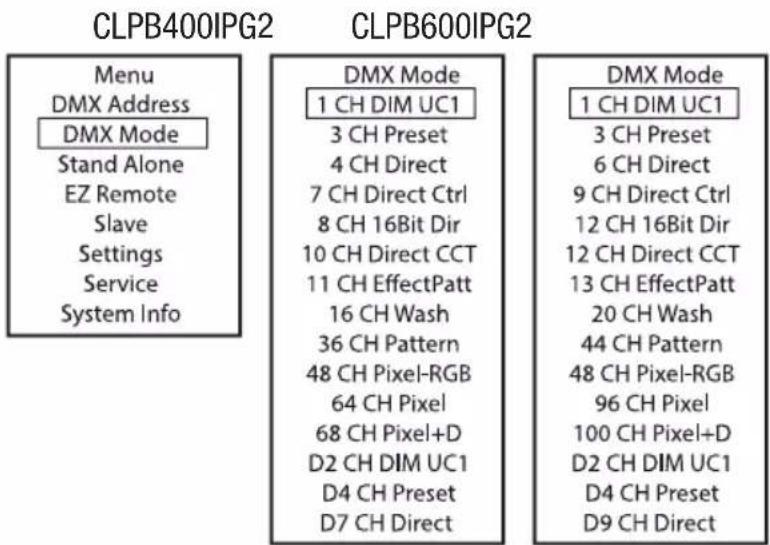

Quels sont les modes DMX disponibles sur ce projecteur ?

Le PIXBAR 400 IP G2 propose 15 modes DMX : 1CH, 3CH, 4CH, 7CH, 8CH, 10CH, 11CH, 16CH, 36CH, 48CH, 64CH, 68CH, D2CH, D4CH et D7CH. Les modes commençant par 'D' incluent un canal de retard DMX pour créer des effets de poursuite sans console.

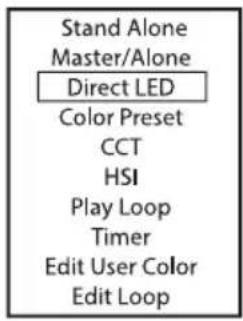

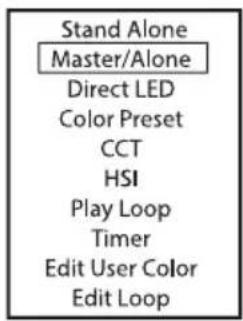

Comment utiliser le projecteur en mode autonome sans contrôleur DMX ?

Accédez au menu Stand Alone depuis l'écran principal. Vous pouvez choisir parmi plusieurs sous-modes : Direct LED (réglage manuel RGBW + strobe), Color Preset (49 préréglages de couleur + 8 utilisateurs), CCT (température de couleur), HSI (teinte/saturation/luminosité), Play Loop (séquences de 8 pas) et Timer (minuterie pour allumage/extinction progressif).

Le PIXBAR 400 IP G2 peut-il être utilisé en extérieur ?

Oui, grâce à son indice de protection IP65, il est étanche à la poussière et résiste aux jets d'eau. Il est conçu pour une utilisation temporaire en extérieur, mais attention : une exposition permanente ou une installation structurelle peut altérer les joints et la protection anticorrosion.

Comment connecter plusieurs projecteurs en cascade pour l'alimentation ?

Utilisez les connecteurs POWER OUT TRUE1 IP65 pour relier la sortie d'un projecteur à l'entrée du suivant. Respectez le nombre maximal : jusqu'à 9 projecteurs sur 230 V et jusqu'à 5 sur 110 V. Ne dépassez pas l'intensité totale indiquée sur l'appareil (en ampères).

Comment nettoyer et entretenir le projecteur ?

Nettoyage régulier : Essuyez le boîtier avec un chiffon propre et humide ; dépoussiérez les entrées d'air avec de l'air comprimé (en bloquant les ventilateurs si présents). N'utilisez pas de produits agressifs. Maintenance : Seul un personnel qualifié doit ouvrir l'appareil. Avant toute intervention, débranchez l'alimentation et tous les câbles.

Quelle est la distance de sécurité à respecter entre le projecteur et la surface éclairée ?

La distance minimale est de 0,3 mètre. Ne regardez jamais directement le faisceau lumineux, même brièvement, et évitez les surfaces réfléchissantes pour prévenir les risques oculaires.

Comment utiliser la fonction W-DMX sans fil ?

Dans le menu Wireless (via Settings), activez W-DMX State sur 'On'. Choisissez le mode (Receive ou Transmit). Pour appairer, sélectionnez 'Link/Force to pair' sur l'émetteur et le récepteur. Assurez-vous que la distance et les obstacles (murs, métal) ne réduisent pas la portée.

Que faire si l'écran affiche un message clignotant ?

Un clignotement de l'affichage principal indique une perte du signal de contrôle (DMX ou W-DMX). Vérifiez les connexions des câbles DMX, l'état de l'émetteur sans fil, et que l'adresse DMX du projecteur correspond à celle configurée sur la console.

Où trouver les tableaux d'affectation des canaux DMX ?

Les tableaux détaillés sont inclus dans la notice d'utilisation complète (PDF téléchargeable sur notice-facile.com). Ils répertorient les fonctions de chaque canal selon le mode DMX sélectionné (gradateur, strobe, couleurs, etc.).

MODE D'EMPLOI PIXBAR 400 IP G2 Cameo

French: Cet appareil contient des émetteurs/récepteurs exempts de licence qui sont conformes aux RSS exemptés de licence d'Innovation, Sciences et Développement économique Canada.

L'exploitation est soumise aux deux conditions suivantes :

(1) Cet appareil ne doit pas provoquer d'interférences.
(2) Cet appareil doit accepter toute interférence, y compris les interférences susceptibles de provoquer un fonctionnement indésirable de l'appareil.

l'appareil numérique du ciem conforme canadien peut - 5 (b) / nmb - 5 (b).

Cet appareil est conforme à l'exemption des limites d'évaluation courante dans la section 2.5 du cnr - 102 et conformité avec rss 102 de l'exposition aux rf, les utilisateurs peuvent obtenir des données canadiennes sur l'exposition aux champs rf et la conformité.

Cet équipement est conforme aux limites d'exposition aux rayonnements du Canada établies pour un environnement non contrôlé.

Cet équipement doit être installé et utilisé à une distance minimale de 20 cm entre le radiateur et votre corps.

CE conformity

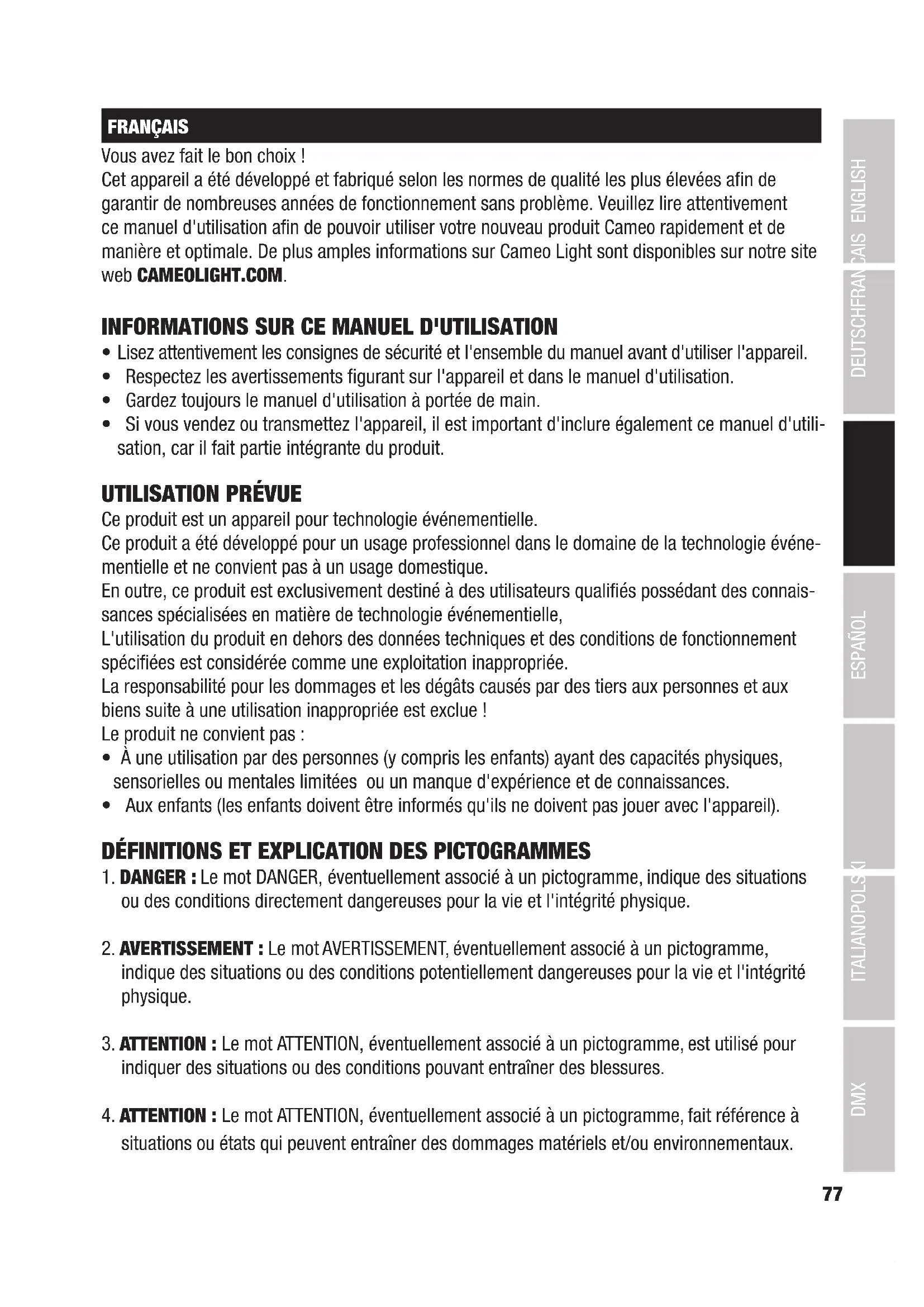

Vous avez fait le bon choix !

Cet appareil a été développé et fabriqué selon les normes de qualité les plus élevées afin de garantir de nombreuses années de fonctionnement sans problème. Veuillez lire attentivement ce manuel d'utilisation afin de pouvoir utiliser votre nouveau produit Cameo rapidement et de manière et optimale. De plus amples informations sur Cameo Light sont disponibles sur notre site web CAMEOLIGHT.COM.

INFORMATIONS SUR CE MANUEL D'UTILISATION

• Lisez attentivement les consignes de sécurité et l'ensemble du manuel avant d'utiliser l'appareil.
• Respectez les avertissements figurant sur l'appareil et dans le manuel d'utilisation.
• Gardez toujours le manuel d'utilisation à portée de main.
• Si vous vendez ou transmettez l'appareil, il est important d'inclure également ce manuel d'utilisation, car il fait partie intégrante du produit.

UTILISATION PRÉVUE

Ce produit est un appareil pour technologie événementielle.

Ce produit a été développé pour un usage professionnel dans le domaine de la technologie événementielle et ne convient pas à un usage domestique.

En outre, ce produit est exclusivement destiné à des utilisateurs qualifiés possédant des connaissances spécialisées en matière de technologie événementielle,

L'utilisation du produit en dehors des données techniques et des conditions de fonctionnement spécifiées est considérée comme une exploitation inappropriée.

La responsabilité pour les dommages et les dégâts causés par des tiers aux personnes et aux biens suite à une utilisation inappropriée est exclue !

Le produit ne convient pas :

• À une utilisation par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales limitées ou un manque d'expérience et de connaissances.
• Aux enfants (les enfants doivent être informés qu'ils ne doivent pas jouer avec l'appareil).

DÉFINITIONS ET EXPLICATION DES PICTOGRAMMES

1. DANGER : Le mot DANGER, éventuellement associé à un pictogramme, indique des situations ou des conditions directement dangereuses pour la vie et l'intégrité physique.
2. AVERTISSEMENT : Le mot AVERTISSEMENT, éventuellement associé à un pictogramme, indique des situations ou des conditions potentiellement dangereuses pour la vie et l'intégrité physique.
3. ATTENTION : Le mot ATTENTION, éventuellement associé à un pictogramme, est utilisé pour indiquer des situations ou des conditions pouvant entraîner des blessures.
4. ATTENTION : Le mot ATTENTION, éventuellement associé à un pictogramme, fait référence à situations ou états qui peuvent entraîner des dommages matériels et/ou environnementaux.

Ce pictogramme identifie les dangers qui peuvent causer un choc électrique.

Ce pictogramme identifie les zones ou les situations dangereuses.

Ce pictogramme indique les dangers causés par les surfaces portées à haute température.

Ce symbole indique les dangers causés par des sources lumineuses intenses.

Ce symbole indique que l'appareil ne contient aucune pièce remplaçable par l'utilisateur.

Ce pictogramme indique des informations supplémentaires concernant le fonctionnement du produit.

CONSIGNES DE SÉCURITÉ

DANGER :

1. N'ouvrez pas l'appareil et ne lui apportez aucune modification.
2. Si votre appareil ne fonctionne plus correctement, si des liquides ou des objets ont pénétré à l'intérieur ou s'il a été endommagé de toute autre manière, éteignez-le immédiatement et débranchez-le du secteur. L'appareil ne peut être réparé que par des techniciens de service après-vente agréés.
3. Pour les appareils de la classe de protection 1, le conducteur de protection (mise à la terre) doit être connecté correctement. Ne débranchez jamais le conducteur de protection. Les appareils de la classe de protection 2 ne disposent pas d'un conducteur de protection.
4. Assurez-vous que les câbles sous tension ne sont pas tordus, pincés ou endommagés mécaniquement.
5. Ne contournez jamais le fusible de l'appareil.

AVERTISSEMENT :

1. L'appareil ne doit pas être utilisé s'il présente des signes évidents de dommages.
2. L'appareil ne peut être installé que hors tension.
3. Si le câble d'alimentation de l'appareil est endommagé, n'utilisez pas l'appareil.
4. Les câbles d'alimentation fixes ne peuvent être remplacés que par une personne qualifiée.

AVIS :

1. Ne faites pas fonctionner l'appareil s'il a été exposé à de fortes variations de température (par exemple, après le transport). L'humidité et la condensation internes peuvent endommager l'appareil. N'allumez l'appareil qu'une fois qu'il a atteint la température ambiante.
2. Assurez-vous que la tension et la fréquence du réseau électrique correspondent aux valeurs indiquées sur l'appareil. Si l'appareil dispose d'un sélecteur de tension, ne connectez pas l'appareil avant de l'avoir réglé correctement. N'utilisez que des câbles secteur adaptés.
3. Pour déconnecter l'appareil du secteur sur tous les contacts, il ne suffit pas d'appuyer sur l'interrupteur marche/arrêt de l'appareil.
4. Assurez-vous que le fusible utilisé correspond au type imprimé sur l'appareil.
5. Assurez-vous que des mesures appropriées ont été prises contre les surtensions (par exemple, la foudre).
6. Respectez l'intensité maximale de sortie spécifiée sur les appareils possédant un renvoi secteur (Power Out). Vérifiez que la consommation totale de courant de tous les appareils connectés ne dépasse pas la valeur indiquée.
7. Remplacez les câbles secteur enfichables uniquement par des câbles d'origine.

DANGER :

1. Danger d'asphyxie ! Les sacs en plastique et les petites pièces doivent être tenus hors de portée des personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentales réduites.
2. Risque de chute ! Assurez-vous que l'appareil est bien installé et qu'il ne risque pas de tomber. N'utilisez que des supports ou fixations adaptés (notamment en installation fixe). Assurez-vous que les accessoires sont correctement installés et fixés. Veillez à ce que les règles de sécurité applicables soient respectées.

AVERTISSEMENT :

1. N'utilisez l'appareil que de la manière prévue.
2. N'utilisez avec l'appareil que des accessoires recommandés et prévus par le fabricant.
3. Pendant l'installation, respectez les règles de sécurité en vigueur dans votre pays.
4. Après avoir branché l'appareil, vérifiez le cheminement de tous les câbles pour éviter tout dommage ou accident, par exemple en raison de risques de trébuchement.
5. Respectez toujours la distance minimale spécifiée par rapport aux matériaux normalement inflammables ! Sauf mention explicite, la distance minimale est de 0,3 m.
6. Respectez toujours la distance minimale de la surface éclairée lisible sur l'appareil.

ATTENTION :

1. Dans le cas de composants mobiles tels que des supports de montage ou d'autres pièces similaires, il existe un risque de blocage.
2. Dans le cas des appareils dotés de composants motorisés, il existe un risque de blessure dû au mouvement de l'appareil. Un mouvement brusque de l'appareil peut provoquer des réactions de choc.
3. La surface du boîtier de l'appareil peut devenir très chaude en cours de fonctionnement normal. Veillez à ce qu'il ne soit pas possible de toucher accidentellement le boîtier. Laissez toujours la lampe refroidir suffisamment avant toute manipulation (dépose, entretien, recharge, etc.).

AVIS :

1. N'installez pas et ne faites pas fonctionner l'appareil à proximité de radiateurs, de bouches de chaleur, de poêles ou d'autres sources de chaleur. Veillez toujours à ce que l'appareil soit installé de manière à ce qu'il soit suffisamment refroidi et ne puisse pas surchauffer.
2. Ne placez pas de sources d'inflammation telles que des bougies allumées à proximité de l'appareil.
3. Les ouvertures de ventilation ne doivent pas être couvertes et les ventilateurs ne doivent pas être bloqués.
4. Pour le transport, utilisez l'emballage d'origine ou l'emballage fourni par le fabricant.
5. Évitez tout choc ou impact sur l'appareil.
6. Respectez la classe de protection IP ainsi que les conditions ambiantes telles que la température et l'humidité spécifiées dans les caractéristiques.
7. Les appareils sont susceptibles d'améliorations en permanence. En cas d'informations divergentes sur les conditions de fonctionnement, les performances ou d'autres propriétés de l'appareil entre le manuel d'utilisation et l'étiquetage de l'appareil, les informations figurant sur l'appareil sont toujours prioritaires.
8. L'appareil n'est pas adapté aux climats tropicaux ni à un fonctionnement à plus de 2000 m au-dessus du niveau de la mer.
9. Sauf indication expresse, l'appareil ne convient pas à un fonctionnement en milieu marin.

REMARQUE :

Pour les kits ou accessoires de conversion ou d'adaptation fournis par le fabricant, , il est essentiel de respecter les instructions incluses.

ATTENTION ! INFORMATIONS IMPORTANTES AU SUJET DES PRODUITS D'ÉCLAIRAGE !

1. Ne regardez jamais directement le faisceau lumineux, même pendant un court instant.
2. Ne regardez jamais le faisceau lumineux à l'aide de dispositifs optiques tels qu'une loupe.
3. Les effets stroboscopiques peuvent provoquer des crises d'épilepsie chez les personnes sensibles.
4. Ces projecteurs sont équipés de lampes installées de manière permanente. Elles ne peuvent pas être remplacées par l'utilisateur. En cas de panne, veuillez contacter votre partenaire commercial.

TRANSMISSION DE SIGNAUX ET CONTRÔLE PAR RADIO (par exemple, W-DMX ou systèmes de radio audio, Bluetooth) :

La qualité et les performances des transmissions de signaux sans fil dépendent généralement des conditions environnantes.

Les facteurs suivants peuvent avoir un impact sur la portée et la stabilité du signal : Absoprtion (par exemple, maçonnerie, structures métalliques, eau)

Utilisation intensive du spectre HF (par exemple, réseaux locaux sans fil de grande puissance)

Interférences

Rayonnement électromagnétique (par exemple, écrans vidéo LED, gradateurs)

Toutes les valeurs de portée se réfèrent à une application en champ libre avec un contact visuel et sans interférences.

L'exploitation des systèmes émetteurs HF est soumise à des réglementations officielles. Ces réglementations peuvent varier d'une région/d'un pays à l'autre et doivent être vérifiées par l'opérateur avant la mise en service (par exemple, fréquence radio et puissance de l'émetteur).

AVERTISSEMENT : Les appareils utilisant une transmission de signaux sans fil ne sont pas adaptés à une utilisation dans des zones sensibles dans lesquelles le fonctionnement de la radio peut entraîner des effets néfastes potentiels. Citons notamment :

• Hôpitaux, centres de santé ou autres établissements de soins de santé qui fournissent un traitement au patient avec du personnel et des équipements qualifiés.
• Zones dangereuses Classe I, II et III
• Zones d'accès restreint
  • Installations militaires
• Avions ou véhicules
• Zones où l'utilisation des téléphones portables est interdite

TRANSMISSION VIA W-DMX

AVERTISSEMENT : Latransmission DMX sans fil ne doit pas être utilisée pour des applications présentant des facteurs de sécurité susceptibles d'entraîner des blessures ou des dommages matériels en cas de défaillance.

Cela s'applique en particulier aux scènes et structures mobiles, aux moteurs/ascenseurs ou dispositifs de levage commandés par DMX pour contrôle de plates-formes élévatrices, de systèmes hydrauliques ou de dispositifs mobiles similaires.

En outre, la transmission DMX sans fil ne doit pas être utilisée pour déclencher des dispositifs générateurs de flammes ou pyrotechniques, des effets à explosion ou pour contrôler des effets de gaz ou de liquides. Ces dispositifs peuvent être des canons à CO2, des canons à confettis, des machines à effets d'eau ou autres.

NOTES SUR LES APPAREILS PORTABLES POUR EXTÉRIEUR

1. Utilisation temporaire ! Les équipements événementiels ne sont généralement conçus que pour un fonctionnement temporaire.
2. Un fonctionnement continu ou une installation structurelle permanente – en particulier à l'extérieur – peut altérer le fonctionnement, détériorer les surfaces et les joints et accélérer la fatigue des matériaux.
3. Un revêtement de surface endommagé peut dégrader la protection anticorrosion de l'appareil. Les revêtements de surface endommagés (par exemple suite à des rayures) doivent être rapidement réparés par des mesures appropriées.

CONTENU DU CARTON

Sortez le produit du carton et retirez tous les matériaux d'emballage.

Veuillez vérifier l'intégralité et l'intégrité de la livraison et informer votre partenaire de distribution immédiatement après l'achat si la livraison n'est pas complète ou si elle est endommagée.

Le produit CLPB400IPG2 comprend les éléments suivants :

PIXBAR IP65 G2 RGBW Spotlight
2 pieds de montage coulissants avec embout de montage SPINabattable (prémontés)
▶ 1 x filtre anti-gel standard
1 x écran anti-éblouissement
▶ 1 x cordon secteur
▶ Manuel de l'utilisateur

Le produit CLPB600IPG2 comprend les éléments suivants :

1 x projecteur PIXBAR0 IP65 G2 RGBWAUv
2 pieds de montage coulissants avec embout de montage SPIN ébabattable (prémontés)
▶ 1 x filtre anti-gel standard
▶ 1 x écran anti-éblouissement
▶ 1 x cordon secteur
▶ Manuel de l'utilisateur

INTRODUCTION

Projecteur extérieur PIXBAR® 400 IP G2

CLPB400IPG2 avec 16 LED RGBW 4in1

Projecteur extérieur PIXBAR® 600 IP G2

CLPB600IPG2 avec 16 LED RGBWAUV 6in1

FONCTIONS DE CONTRÔLE DISPONIBLES

CLPB400IPG2

1 canal, 3 canaux Preset, 4 canaux Direct, 7 canaux Direct Control, 8 canaux 16-bit, 10 canaux Direct CCT, 11 canaux Effect Pattern, 16 canaux Wash, 36 canaux Pattern, 48 canaux Pixel RGB, 64 canaux Pixel, 68 canaux Pixel Dim, D2 canaux, D4 canaux Preset et D7 canaux Direct DMX Control

CLPB600IPG2

1 canal, 3 canaux Preset, 6 canaux Direct, 9 canaux Direct Control, 12 canaux 16-bit, 12 canaux Direct CCT, 13 canaux Effect Pattern, 20 canaux Wash, 44 canaux Pattern, 48 canaux Pixel RGB, 96 canaux Pixel, 100 canaux Pixel Dim, D2 canaux, D4 canaux Preset et D9 canaux Direct DMX Control

RDM

PARAMÈTRES

Modes maître/esclave

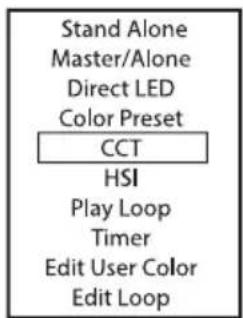

Modes autonomes

POINTS FORTS :

• Classe de protection IP65
  • Refroidissement par convection
  • Tension secteur : 100-240 V

Les projecteurs sont compatibles avec la norme RDM (Remote Device Management, gestion des appareils à distance). Ce protocole de gestion à distance des appareils permet d'interroger leur état et de les configurer via un contrôleur compatible RDM, tel que le Cameo UNICON, disponible en option (référence CLIREMOTE). Le Cameo UNICON permet également d'accéder à l'ensemble du menu de l'appareil.

CONNECTEURS, UTILISATION ET INDICATEURS

CAMCO POWER IN 1 2 3 4 5 6 7 8 9 DNG OUT UK CA POWER OUT DNG OUT

- Les modèles CLPB400IPG2 et CLPB600IPG2 présentent des connecteurs et des éléments de contrôle et d'affichage identiques -

1 POWER IN

Embase secteur IP65 avec capuchon d'étanchéité en caoutchouc (compatible TRUE1). Tension secteur : 100-240 V, 50-60 Hz. Utilisez le câble secteur fourni pour le branchement (lorsque l'appareil n'est pas utilisé, il faut toujours protéger l'embase avec le capuchon d'étanchéité en caoutchouc).

2 POWER OUT

Renvoi secteur IP65 avec capuchon d'étanchéité en caoutchouc (compatible TRUE1). Facilite l'alimentation d'autres projecteurs CAMEO. Assurez-vous que l'intensité totale consommée par tous les projecteurs connectés en cascade ne dépasse pas la valeur spécifiée sur l'appareil en ampères (A) (lorsque le renvoi secteur n'est pas utilisé, protégez-le toujours avec le capuchon d'étanchéité en caoutchouc).

3 DMX IN

Connecteur XLR mâle IP65 à 5 broches pour le raccord d'un contrôleur DMX (p. ex. console DMX ; lorsqu'il n'est pas utilisé, protégez-le toujours avec le capuchon d'étanchéité en caoutchouc).

4 DMX OUT

Connecteur XLR femelle IP65 à 5 broches pour le raccord d'un contrôleur DMX (p. ex. console DMX ; lorsqu'il n'est pas utilisé, protégez-le toujours avec le capuchon d'étanchéité en caout-chouc).

5 ÉCRAN OLED

L'écran OLED affiche le mode de fonctionnement actuellement activé ou l'adresse DMX actuelle (affichage principal), les rubriques du menu et la valeur numérique ou l'état de fonctionnement de certaines rubriques du menu.

6 COMMANDES TACTILES

MENU - Appuyez sur MENU pour accéder au menu principal. Appuyez à nouveau, une ou plusieurs fois, pour revenir à l'affichage principal.

HAUT et BAS - Sélectionnez les éléments du menu principal (adresse DMX, mode de fonctionnement, etc.) et des sous-menus à l'aide des touches HAUT et BAS. Modifiez la valeur ou l'état d'un élément de menu, par exemple l'adresse DMX. - Pour changer rapidement une valeur, comme l'adresse de départ DMX, maintenez enfoncé HAUT ou BAS.

ENTER - Appuyez sur ENTER pour accéder au niveau du menu afin d'effectuer des modifications de valeur ou d'état, et pour accéder à l'un des sous-menus. Pour confirmer les changements de valeur ou d'état, appuyez sur la touche ENTER.

À NOTER :

• Avant de naviguer dans le menu de l'appareil, assurez-vous que le panneau de commande est sec et propre afin de ne pas altérer son fonctionnement.
• La présence d'eau sur l'unité de commande peut entraîner un mauvais fonctionnement du projecteur, par exemple à l'extérieur. Par conséquent, après avoir configuré la lampe frontale, activez la fonction de verrouillage afin d'éviter toute utilisation incorrecte par l'eau (Réglages -> Affichage -> Verrouillage automatique).

7 ÉLÉMENT D'ÉGALISATION DE LA PRESSION

Elément d'égalisation de la pression pour éviter la condensation à l'intérieur du boîtier. Pour assurer son bon fonctionnement, cet élément doit être protégé de toute contamination.

8 ANTENNE W-DMX™

Antenne pour le contrôle sans fil par W-DMX™.

ATTENTION : Pour garantir la protection IP65 des connecteurs DMX et réseau contre les éclaboussures, les embases d'entrée et de sortie spéciales doivent être correctement scellées avec les connecteurs spéciaux IP65 ou par les capuchons d'étanchéité en caoutchouc. Lorsqu'elles sont correctement connectées ou scellées avec les capuchons d'étanchéité en caoutchouc, les embases POWER IN et POWER OUT sont protégées contre les projections d'eau, conformément à l'indice de protection IP65.

FONCTIONNEMENT

À NOTER :

• Dès que le projecteur est correctement raccordé au secteur, les messages suivants s'affichent successivement : "Update wait (Attente de mise à jour) ..." (à des fins de service uniquement), "Welcome to Cameo", puis le nom du modèle et la version du logiciel. Le projecteur est ensuite prêt à fonctionner, dans le dernier mode activé avant extinction.

• Si aucune entrée n'est effectuée pendant environ 30 secondes, l'écran revient automatiquement à l'affichage principal.

• Remarque sur l'écran principal dans les modes de fonctionnement avec contrôle externe : Dès que le signal de contrôle est interrompu, les caractères de l'écran commencent à clignoter ; le clignotement s'arrête dès le retour du signal de contrôle.

• Une brève pression sur HAUT lorsque vous êtes dans l'affichage principal fait pivoter l'affichage de 180°.

RÉGLAGE DE L'ADRESSE DE DÉPART DMX (DMX Address)

À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. Utilisez ensuite les touches HAUT et BAS pour sélectionner le point de menu DMX Address et confirmez avec la touche ENTER. En utilisant les touches HAUT et BAS, configurez l'adresse de départ DMX désirée et appuyez sur ENTER pour confirmer (la valeur la plus élevée dépend du mode DMX activé).

Menu DMX Address DMX Mode Stand Alone EZ Remote Slave Settings Service System Info

CONFIGURATION DU MODE DMX (DMX Mode)

À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. Utilisez en-suite les touches HAUT et BAS pour sélectionner le point de menu DMX Mode et confirmez en appuyant sur la touche ENTER. Sélectionnez ensuite le mode DMX désiré en utilisant les touches HAUT et BAS et confirmez la sélection avec la touche ENTER. Les modes de fonctionnement DMX avec sélection du canal de retard DMX et du groupe (groupe 0 - 24) sont marqués d'un "D". Vous trouverez les tableaux d'affectation des canaux dans ces instructions, à la rubrique CONTRÔLE DMX.

CLPB400IPG2 Menu DMX Address DMX Mode Stand Alone EZ Remote Slave Settings Service System Info CLPB600IPG2 DMX Mode 1 CH DIM UC1 3 CH Preset 4 CH Direct 7 CH Direct Ctrl 8 CH 16Bit Dir 10 CH Direct CCT 11 CH EffectPatt 16 CH Wash 36 CH Pattern 48 CH Pixel-RGB 64 CH Pixel 68 CH Pixel+D D2 CH DIM UC1 D4 CH Preset D7 CH Direct DMX Mode 1 CH DIM UC1 3 CH Preset 6 CH Direct 9 CH Direct Ctrl 12 CH 16Bit Dir 12 CH Direct CCT 13 CH EffectPatt 20 CH Wash 44 CH Pattern 48 CH Pixel-RGB 96 CH Pixel 100 CH Pixel+D D2 CH DIM UC1 D4 CH Preset D9 CH Direct

Modes DMX avec canal de retard DMX :

La fonction DMX Delay est un moyen simple de créer un effet de lumière mobile avec un grand nombre de projecteurs, tous du même modèle et avec la même version du logiciel. Pour obtenir le même résultat, il faut utiliser un contrôleur DMX approprié, avec une programmation fastidieuse. Tous les projecteurs utilisés (mêmes modèles, même version du logiciel) sont réglés sur le même mode de fonctionnement DMX avec canal de retard DMX et contrôlés par la même adresse de départ DMX.

Réglage du délai DMX : Sélectionnez l'un des modes de fonctionnement DMX avec canal de retard DMX et confirmez la sélection (dans l'exemple D4 CH Preset). Affectez les projecteurs à l'un des 24 groupes (plus le groupe 0) selon vos préférences – vous pouvez affecter plusieurs projecteurs à un même groupe. Le numéro de groupe est également le facteur multiplicateur de durée de retard réglée dans le contrôleur DMX. Confirmez chaque entrée en appuyant sur la touche ENTER.

Menu DMX Address DMX Mode Stand Alone EZ Remote Slave Settings Service System Info

Le temps de retard (durée du retard appliqué au signal DMX) est réglé au moyen d'un contrôleur DMX dans le canal de retard DMX séparé du mode DMX correspondant (de 0,0 s à 2,0 s par incréments de 0,1 s).

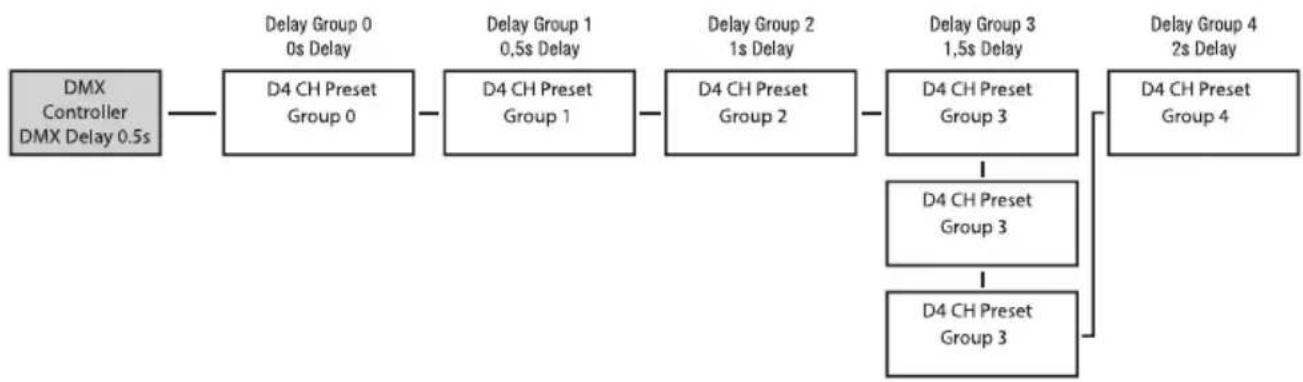

Exemple de configuration :

MODE AUTONOME MENU MASTER / ALONE

Dans les modes autonomes Direct LED, Color Preset, CCT, HSI, Auto Program et Play Loop, le signal de contrôle du mode correspondant peut être transmis aux projecteurs esclaves via XLR (DMX OUT) et W-DMX™ :

Si la sortie du signal de commande n'est pas souhaitée, la sortie peut être désactivée :

Un délai pour les projecteurs esclaves peut être défini pour la sortie retardée du signal de commande des modes autonomes Auto Program et Play Loop.

À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. Sélectionnez ensuite l'élément de menu Stand Alone, confirmez, sélectionnez Master/Alone et confirmez à nouveau.

Menu DMX Address DMX Mode Stand Alone EZ Remote Slave Settings Service System Info

Vous accédez ainsi au sous-menu permettant de configurer les éléments du sous-menu (voir tableau) :

Master	Send to XLR		Le signal de commande est transmis via la sortie DMX OUT
	Send to W-DMX	On	Active la transmission du signal de contrôle DMX via W-DMX
		Off	Désactive l'envoi du signal de contrôle DMX via W-DMX
		Force to pair	Appairage avec des appareils W-DMX prêts à être appariés
		Unlink All	Déconnecte toutes les connexions W-DMX
		DMX Delay	Réglage du délai DMX pour les projecteurs esclaves : Off, 0,1 s - 2,0 s
Alone			Ne pas renvoyer le signal de contrôle

MODE AUTONOME LED DIRECT

Le mode autonome Direct LED permet de régler le gradateur, le stroboscope, R, G, B et W (CLP-B400IPG2) ou R, G, B, W, A et UV (CLPB600IPG2) directement sur le projecteur, comme avec un contrôleur DMX. Il est ainsi possible de créer une scène spécifique sans utiliser de contrôleur DMX.

À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. Utilisez les touches HAUT et BAS pour sélectionner Stand Alone, confirmez avec la touche ENTER, puis sélectionnez Direct LED et confirmez à nouveau avec la touche ENTER. Sélectionnez ensuite l'élément de menu que vous souhaitez modifier, confirmez la sélection, réglez la valeur souhaitée et confirmez la saisie.

CLPB400IPG2 CLPB600IPG2

Menu DMX Address DMX Mode Stand Alone EZ Remote Slave Settings Service System Info

Vous disposez de 49 préréglages de couleur différents et de huit préréglages utilisateur réglables individuellement (voir Edit User Color). La luminosité peut être réglée de manière très précise. À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. Utilisez les touches HAUT et BAS pour sélectionner l'élément de menu Stand Alone, confirmez la sélection, puis sélectionnez Color Preset et confirmez à nouveau avec la touche ENTER. Sélectionnez ensuite GEL ou User Color et confirmez la sélection. La présélection souhaitée peut maintenant être sélectionnée, confirmez la sélection. Sélectionnez ensuite Dimmer (Luminosité), confirmez la sélection et effectuez les réglages souhaités. Confirmez la saisie.

Menu DMX Address DMX Mode Stand Alone EZ Remote Slave Settings Service System Info

En mode autonome CCT, la température de couleur peut être réglée par paliers de 100 K, de 2200 K à 8000 K, ainsi que la teinte (Hue) et la luminosité (Brightness). À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. Utilisez les touches HAUT et BAS pour sélectionner l'élément de menu Stand Alone, confirmez la sélection, puis sélectionnez CCT et confirmez à nouveau avec la touche ENTER. Sélectionnez ensuite l'élément de menu que vous souhaitez modifier, confirmez la sélection et effectuez les réglages souhaités. Confirmez la saisie.

Menu DMX Address DMX Mode Stand Alone EZ Remote Slave Settings Service System Info

En mode autonome HSI, la teinte, la saturation et la luminosité peuvent être réglées séparément comme vous le souhaitez. À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. Utilisez les touches HAUT et BAS pour sélectionner l'élément de menu Stand Alone, confirmez la sélection, puis sélectionnez HSI et confirmez à nouveau avec la touche ENTER. Sélectionnez ensuite l'élément de menu que vous souhaitez modifier, confirmez la sélection et effectuez les réglages souhaités. Confirmez chaque entrée.

MODE AUTONOME PLAY LOOP (Séquences de couleurs en 8 étapes 1 - 8)

Les 8 boucles disponibles sont préprogrammées en usine, mais peuvent être personnalisées via l'élément de menu Edit Loop. La luminosité peut être réglée de manière très précise. À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. A l'aide des touches HAUT et BAS, sélectionnez l'élément de menu Stand Alone, confirmez avec la touche ENTER, puis sélectionnez l'élément de sous-menu Play Loop et confirmez à nouveau avec la touche ENTER. Sélectionnez ensuite l'élément de menu que vous souhaitez modifier, confirmez la sélection et effectuez les réglages souhaités. Confirmez chaque entrée.

FONCTION TIMER

La fonction de minuterie permet de gérer les modes autonomes « Direct LED », « Colour Preset », « CCT » et « HSI » de manière contrôlée dans le temps, de sorte que la durée d'allumage (Fade In) puisse être réglée de 0 à 60 minutes, la durée d'illumination (Dwell Time) de 1 à 24 heures et la durée d'extinction (Fade Out) de 0 à 60 minutes. Une fois la fonction Timer activée, la minuterie sera mise en œuvre lors du prochain démarrage du système. À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. Sélectionnez Stand Alone, confirmez la sélection, puis sélectionnez Timer et confirmez à nouveau. Sélectionnez le paramètre On sous Timer et confirmez. Pour régler les paramètres contrôlés par la minuterie, sélectionnez Fade In, Dwell Time ou Fade Out et confirmez. Vous pouvez maintenant régler la valeur correspondante comme vous le souhaitez. Confirmez toutes les entrées. Pour désactiver la fonction de minuterie, sélectionnez le réglage Off sous Timer et confirmez la saisie.

Remarque : la fonction de minuterie est adaptée à une utilisation en mode maître/esclave par câble et W-DMX™.

Menu DMX Address DMX Mode Stand Alone EZ Remote Slave Settings Service System Info

Les huit préréglages utilisateur disponibles en mode autonome Colour Preset peuvent être modifiés individuellement. À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. A l'aide des touches et, sélectionnez l'élément de menu Stand Alone, confirmez avec ENTER, puis sélectionnez Edit User Color et confirmez à nouveau. Sélectionnez le preset désiré (User Color 1 - 8) et confirmez la sélection. Décidez maintenant de la manière dont vous souhaitez créer la couleur pour le préréglage et sélectionnez l'une des quatre méthodes Direct, CCT, Préréglage et HSI, puis confirmez la sélection. Réglez ensuite la couleur souhaitée en suivant les instructions du mode autonome correspondant.

Menu DMX Address DMX Mode Stand Alone EZ Remote Slave Settings Service System Info

La luminosité, la durée des pas et le temps de fondu peuvent être réglés séparément pour les huit boucles. À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. A l'aide des touches et, sélectionnez le point de menu Stand Alone, confirmez avec ENTER, puis sélectionnez Edit Loop et confirmez à nouveau. Sélectionnez maintenant la boucle souhaitée pour l'édition et confirmez la sélection.

Vous accédez ainsi au sous-menu permettant de configurer les éléments du sous-menu (voir tableau) : Les réglages de chaque boucle sont effectués séparément et sont conservés même après le redémarrage de l'appareil.

Step	1 - 8	Sélection du pas
T-Step	T-Step0s - 10s = 0,1s steps10s - 1min = 1s steps1min - 20min = 1min steps	Réglage de la durée du pas sélectionné
T-Fade	T-Fade0s - 10s = 0,1s steps10s - 1min = 1s steps1min - 20min = 1min steps	Réglage de la durée de fondu pour le pas sélectionné
Color Preset	Step 1 + 2: Dark Magenta - Rose Pink, User Color 1 - 8, Blackout	Sélection du préréglage de couleur ou du blackout pour le pas sélectionné
	Step 3 - 8: Dark Magenta - Rose Pink, User Color 1 - 8, Blackout, Skip Step	Sélectionnez le préréglage de couleur ou le blackout ou sautez le pas sélectionné

CONTRÔLE EZ REMOTE VIA CAMEO UNICON (Disponible en option)

À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. Utilisez les touches HAUT et BAS pour sélectionner l'élément de menu EZ Remote et confirmez en appuyant sur la touche ENTER. Réglez maintenant l'ID de l'appareil souhaité (Fixture ID 1 - 8) et confirmez la saisie. Connectez le projecteur et l'UNICON à l'aide d'un câble DMX, sélectionnez DMX Control dans le menu UNICON, puis EZ Remote, et entrez le même numéro d'identification d'appareil (ID). Contrôlez maintenant le projecteur en utilisant les fonctions RGB, GEL, CCT ou HSI. En attribuant des ID d'appareils différents, jusqu'à huit projecteurs (ou groupes de projecteurs) peuvent être contrôlés séparément via UNICON.

Menu DMX Address DMX Mode Stand Alone EZ Remote Slave Settings Service System Info

MODE SLAVE

Fonctionnement standard en mode esclave : À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. A l'aide des touches HAUT et BAS, sélectionnez l'élément de menu Slave, validez avec ENTER, sélectionnez le groupe esclave 0 (Slave Group 0) et validez avec ENTER. Connectez les projecteurs esclave et maître (même modèle, même version de logiciel) à l'aide d'un câble DMX ou en W-DMX™, et activez l'un des modes autonomes (Direct LED, Color Preset, CCT, HSI, Auto Program, Play Loop) sur le projecteur maître. Le projecteur esclave suit dès lors le projecteur maître.

Fonctionnement étendu de l'esclave : Si vous souhaitez contrôler les projecteurs esclaves par l'un des modes autonomes Auto Program ou Play Loop en mode maître/esclave, le signal de contrôle peut être lu avec un retard allant jusqu'à 24 pas. Le retard est défini dans le menu Master/Alone du projecteur maître, le facteur de retard de règle dans le menu Slave du projecteur correspondant (Group). La fonction DMX Delay est un moyen simple de créer un effet de lumière mobile avec un grand nombre de projecteurs, tous du même modèle et avec la même version du logiciel. Pour obtenir le même résultat, il faut utiliser un contrôleur DMX approprié, avec une programmation fastidieuse. Connectez les projecteurs esclave et maître (même modèle, même version logicielle) à l'aide d'un câble DMX ou via W-DMX™

MenuDMX AddressDMX ModeStand AloneEZ RemoteSlaveSettingsServiceSystem Info	SlaveGroupReceive Mode	Group	0 - 24	Définit le groupe d'esclaves pour la temporisation du signal
		Receive Mode	XLR (permanent aktiv)
			Wire-less	On	Active le moduleW-DMX
				Off	Désactive le module W-DMX
				Unlink	Débranche toutes les connexions et met le projecteur en mode d'attente d'appairage

Affectez les projecteurs à l'un des 24 groupes (plus le groupe 0) selon vos préférences – vous pouvez affecter plusieurs projecteurs à un même groupe. Le numéro de groupe est également le facteur multiplicateur de durée de retard réglée sur le projecteur maître.

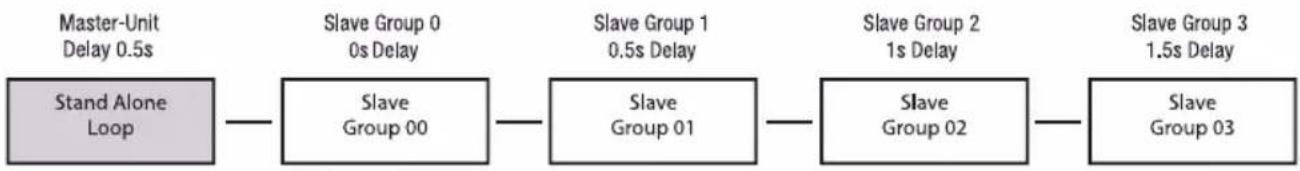

Exemple de configuration :

PARAMÈTRES DU SYSTÈME (Settings)

À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. A l'aide des touches HAUT et BAS, sélectionnez le point de menu Settings et validez avec la touche ENTER.

Menu DMX Address DMX Mode Stand Alone EZ Remote Slave Settings Service System Info

Vous accédez ainsi au sous-menu permettant de régler les éléments du sous-menu (voir tableau, sélectionnez avec HAUT et BAS, confirmez avec ENTER, modifiez la valeur ou l'état avec HAUT et BAS, confirmez avec ENTER).

Wireless	=	Paramètres sans fil	W-DMX State	On	W-DMX activé
				Off	W-DMX désactivé
			Operating Mode	Receive	Mode W-DMX : Récepteur
				Transmit	Norme d'émission G3
					Norme d'émission G4S
			Linking	Unlink	Désapparie tous les projecteurs et les prépare à un nouvel appairage
				Link/Force to pair	Appairer des appareils W-DMX. Le W-DMX doit être activé sur tous les appareils et l'appairage avec un émetteur doit être conservé (réinitialisation de la réception, Receive Reset).
			Signal Routing	Send to XLR	Envoi du signal entrant au connecteur XLR
				Backup by Uti XLR	isation du signal entrant du connecteur XLR lorsque le signal W-DMX est perdu.
				Receive only	Pas de connexion entre le signal W-DMX et les connecteurs XLR
Display	=	Paramètres de l'affichage	Reverse	On	L'affichage bascule de 180° (p. ex. pour une installation au plafond)
				Off	Pas de rotation de l'affichage
			Off Timer	Always On	Le rétro-éclairage de l'écran est activé en permanence
				Off after 20s	Désactivation de l'éclairage de l'écran après environ 30 secondes d'inactivité
			Autolock	Off	Fonction désactivée
				On after 60s	Les commandes et l'écran sont verrouillés après environ 60 secondes d'inactivité. Déverrouiller : Appuyez simultanément sur les touches HAUT et BAS pendant environ 5 secondes
Dimmer =		Comportement de gradation et fréquence PWM	Curve	Linear	Courbe de gradation : L'intensité lumineu-se augmente linéairement avec la valeur DMX
				Exponential	Courbe de gradation : L'intensité lumineu-se varie finement dans la partie inférieure de la plage de valeurs DMX et grossière-ment dans la partie supérieure de la plage de valeurs DMX
Dimmer=		Comportement de gradation et fréquence PWM
Color Calibration	Calibration des couleurs	Redshift	Response	LED	S-Curve
					650 Hz, 1530 H2, 3600 Hz, 12 kHz, 18.9 kHz, 25 kHz
					La luminosité varie brusquement aux changements de valeur DMX
					La luminosité émule celle d'une source halogène, avec de légères variations de brillance
					Reproduisant fidèlement la dérive des couleurs lors de la gradation d'un projecteur, halogène Lors du dimming du projecteur, la température de couleur passe automa-tiquement à des tons blancs de plus en plus chauds et à l'ambre (et vice versa).
					Fonction désactivée
	User	CLPB400I-PG2: RGBW	Dim to Warm		R, V, B et W (CLPB400IPG2) ou R, V, B, W, A et Uv (CLPB600IPG2) avec une valeur maximale de 255
		CLPB600I-PG2: RGB-WAUV
	Factory	Calibration d'usine (mode croisé)
	Smart	Fusion de la calibration d'usine et de l'étalonnage RAW
Signal Fail	=	Comportement en cas d'interruption du signal de commande	Hold	Maintien de la dernière commande reçue
			Last Stand Alone	Le dernier mode autonome activé est lancé
			Fade to Black (10s)	Fondu au noir de 10 s
			Blackout	Extinction instantanée
			User Color 1	La couleur utilisateur 1 est activée
			Full	Plein feu
Pixel Mirror	=	Pixel miroir	Off	Fonction désactivée
			On	Les pixels sont réfléchis
Store Default	=	Enregistrez tous les réglages du système dans 3 préréglages individuels	User A	Mémoriser avec ENTER
			User B	Mémoriser avec ENTER
			User C	Mémoriser avec ENTER

MENU SERVICE (Service)

À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. Sélectionnez Service à l'aide des touches HAUT et BAS et confirmez avec la touche ENTER.

Menu DMX Address DMX Mode Stand Alone EZ Remote Slave Settings Service System Info

Vous trouverez dans le tableau ci-dessous des informations sur les sous-menus du menu de service et les options correspondantes (sélectionner avec HAUT et BAS, confirmer avec ENTER, modifier la valeur ou l'état avec HAUT et BAS, confirmer avec ENTER).

Load Default	Factory	Réinitialisation aux réglages d'usine
	User A	Réinitialisation aux valeurs de l'utilisateur A(Sauvegarder les valeurs utilisateur : Settings -> Store Default)
	User B	Réinitialisation aux valeurs de l'utilisateur B(Sauvegarder les valeurs utilisateur : Settings -> Store Default)
	User C	Réinitialisation aux valeurs de l'utilisateur C(Sauvegarder les valeurs utilisateur : Settings -> Store Default)
Reset Service Timer	No	Annule l'opération
	Reset now	Réinitialisation de la valeur de durée d'utilisation
Password	Pour technicien de service uniquement

INFORMATIONS SYSTÈME (System Info)

À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. Sélectionnez System Info à l'aide des touches HAUT et BAS et confirmez avec la touche ENTER.

Menu DMX Address DMX Mode Stand Alone EZ Remote Slave Settings Service System Info

Vous trouverez dans le tableau ci-dessous des informations sur les éléments du sous-menu du menu info système et les options correspondantes (sélectionnez avec HAUT et BAS, confirmez avec ENTER, modifiez la valeur ou l'état avec HAUT et BAS, confirmez avec ENTER).

Firmware	DISP	Vx.xx	Affichage de la version du micrologiciel de l'appareil
	DRV	Vx.xx
Temperature	LED	xxx °C / °F	Affichage de la température de l'appareil
	Temperature Unit	°C	Réglage de l'unité de température
		°F
Runtime	Total	xxxx h : xx m Durée totale de fonctionnement
	Operation	xxxx h : xx m Durée d'utilisation
	LED	xxxx h : xx m	Durée de fonctionnement de la lampe/LED
	Service	xxxx h : xx m	Durée de fonctionnement après réinitialisation de la valeur de durée de fonctionnement
RDM-UID	Identifiant unique en mode RDM

MONTAGE

DANGER : Le montage au plafond nécessite une grande expérience, notamment pour calculer les valeurs limites de charge du matériel d'installation et pour vérifier régulièrement la sécurité de tous les matériaux d'installation et des projecteurs. Si vous ne possédez pas ces qualifications, n'essayez pas d'effectuer l'installation vous-même. Adressez-vous plutôt à un professionnel qualifié. Des projecteurs mal montés et mal fixés risquent de se détacher et de tomber. Cela peut entraîner des blessures graves, voire mortelles.

Le mécanisme de couplage unique signifie que lorsque plusieurs barres PIXBAR® G2 sont assemblées, il est maintenu un espacement uniforme des pixels lors des transitions d'une barre PIXBAR® G2 à l'autre.

Grâce au pied réglable, la PIXBAR® G2 peut être installé dans une position appropriée sur un sol plat (par exemple comme éclairage vers le haut).

MONTAGE D'UNE PIXBAR® SUR UNE STRUCTURE MÉTALLIQUE

Le montage sur une structure métallique s'effectue à l'aide d'étriers pour structure, disponibles en option, qui sont fixés soit directement aux pieds de montage (1), soit aux supports de montage Omega disponibles en option (référence CLOMEGABRACKET1). Les pieds de montage peuvent être déplacés sur le boîtier de la PIXBAR® G2. Pour ce faire, desserrez la vis centrale des cinq vis à six pans creux (2), placez le pied dans la position souhaitée et resserrez la vis. La direction du rayonnement peut être ajustée à l'aide des vis (3) sur les pieds de montage. Assurez-vous que les connexions sont bien serrées et que la PIXBAR® G2 ne peut pas se détacher. Lorsque vous montez la PIXBAR® G2 au-dessus de la tête, fixez-le avec un câble de sécurité approprié à l'une des pattes de sécurité prévues à cet effet (4). Lors du montage horizontal de plusieurs PIXBAR® G2, chaque PIXBAR® G2 doit être fixée séparément à la poutrelle à l'aide des pieds de montage et sécurisée par un câble de sécurité approprié.

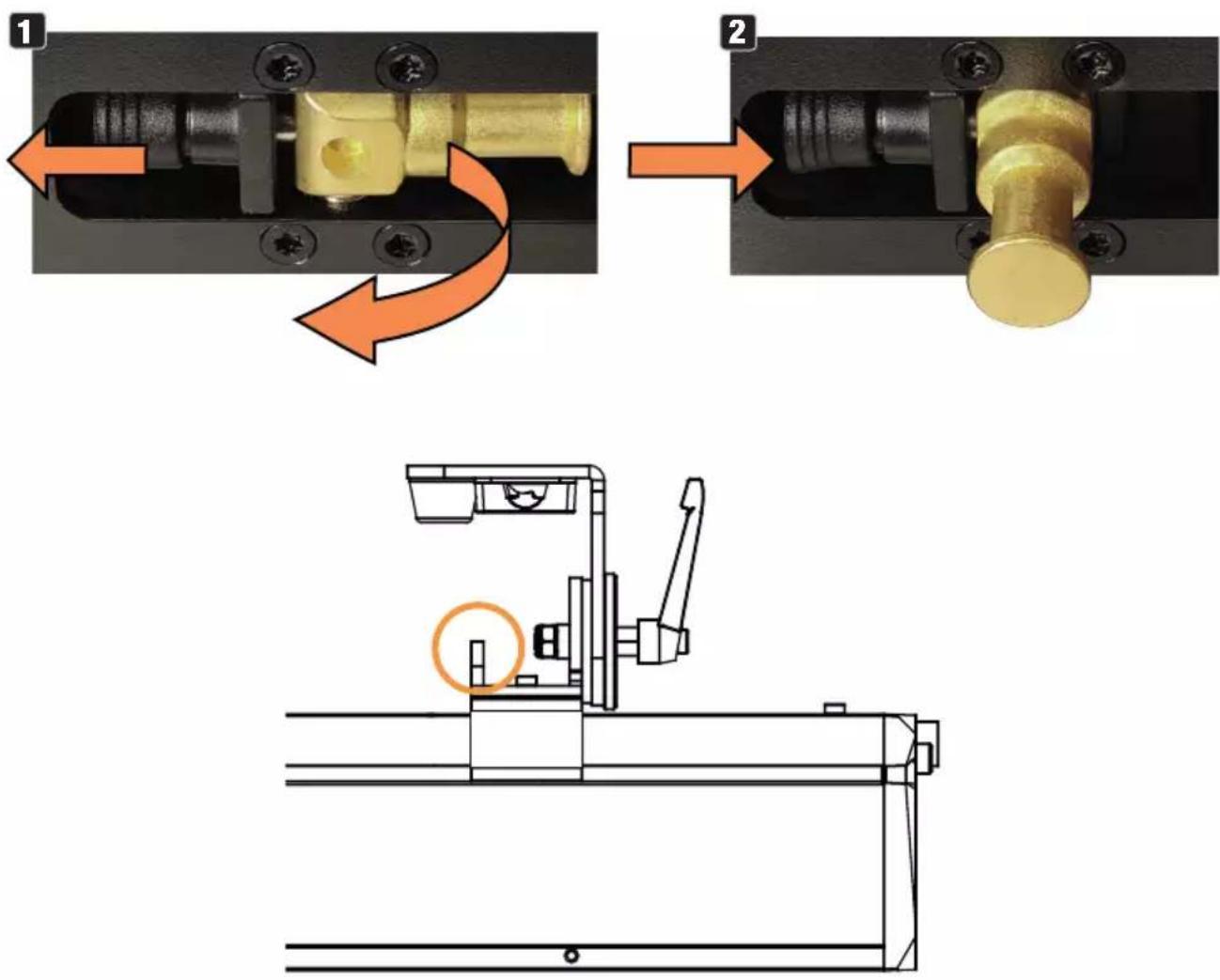

Les pieds de montage de la PIXBAR® G2 sont dotés d'embouts TV de 16 mm qui peuvent être déployés et rétractés sans outils. Pour déplier un embout TV, tirez le boulon de verrouillage à ressort hors du trou de verrouillage, dans le sens de la flèche (1), pliez l'embout TV vers l'avant et laissez le boulon de verrouillage s'engager dans le trou de verrouillage décalé de 90° (2). Utilisez des pinces à barres transversales appropriées pour le montage. Assurez-vous que les connexions sont bien serrées et que le projecteur ne peut pas se détacher. Lorsque vous montez le projecteur au-dessus de la tête, fixez-le à l'aide d'une corde de sécurité appropriée à l'une des pattes de sécurité prévues à cet effet (voir le marquage).

MONTAGE VERTICAL SUSPENDU SUR BARRE TRANSVERSALE

Pour un montage vertical suspendu, jusqu'à trois PIXBAR® G2 peuvent être fixées les unes aux autres. Les produits suivants, disponibles en option, doivent être utilisés à cet effet :

1 Un collier de serrage approprié ayant une capacité de charge suffisante pour la charge totale (par exemple, un demi-coupleur).
2 Un support oméga (référence CLOMEGABRACKET1).

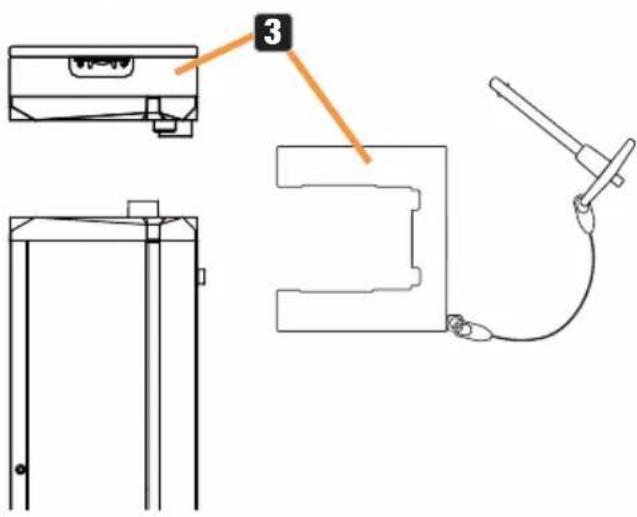

3 Jeu de butées (référence CLPBG2VERTIMOUNT).
4 Un ou deux éléments de liaison sont nécessaires pour relier deux ou trois PIXBAR® G2 et sécuriser la connexion (référence CLPBG2STACKKIT).

L'œillet de sécurité du pied supérieur de la barre supérieure sert de point de sécurité. Assurez-vous que l'élingue de sécurité utilisée pour sécuriser les barres est adaptée au poids total des barres.

Pour des raisons optiques, les pieds de montage peuvent être repliés sur le côté du boîtier. Un tampon en caoutchouc évite d'endommager la surface.

3

Pour un montage vertical au sol, un maximum de deux PIXBAR® G2 peuvent être reliées l'une à l'autre. Les produits suivants, disponibles en option, doivent être utilisés à cet effet :

1 Une pièce de liaison (référence CLPBG2STACKKIT).
2 Jeu de butées (référence CLPBG2VERTIMOUNT).
3 Un kit de liaison M20 (référence CLPBG2M20ADA).
4 Un support en acier lourd avec filetage M20, d'une stabilité suffisante pour la charge totale.

La stabilité obtenue avec le support utilisé doit être évaluée par l'utilisateur. Aucune charge supplémentaire ne peut être introduite.

Pour des raisons optiques, les pieds de montage peuvent être repliés sur le côté du boîtier. Un tampon en caoutchouc évite d'endommager la surface.

Un filtre frost standard est fourni avec la PIXBAR® G2. Pour insérer le filtre frost dans le support prévu à cet effet (1) de la barre, ouvrez le loquet coulissant à l'une des extrémités de la barre ((2), faites glisser la poignée vers le bas). Après avoir inséré le filtre frost dans le support, refermez le loquet pour éviter que le filtre ne tombe.

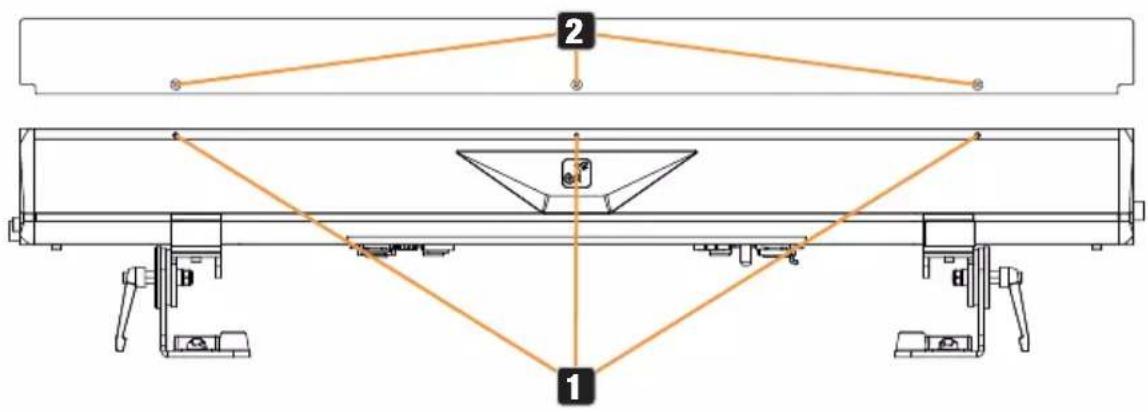

Un écran anti-éblouissement est fourni avec le PIXBAR® G2. Sur les deux côtés du PIXBAR® G2, trois filets courent sur le bord supérieur du boîtier (1). Montez l'écran anti-éblouissement sur le côté souhaité de la PIXBAR® G2 à l'aide des trois vis moletées (2).

2 1

ENTRETIEN, MAINTENANCE ET RÉPARATIONS

Afin de garantir le bon fonctionnement à long terme de l'appareil, celui-ci doit être régulièrement nettoyé et, si nécessaire, passer en maintenance. Le besoin de maintenance dépend de l'intensité de l'utilisation et de l'environnement dans lequel il est utilisé.

Nous recommandons généralement une inspection visuelle avant chaque utilisation. En outre, nous recommandons d'effectuer toutes les opérations de maintenance applicables spécifiées ci-dessous une fois toutes les 500 heures de fonctionnement ou, en cas d'intensité d'utilisation moindre, au plus tard au bout d'un an. Les demandes de garantie peuvent être limitées en cas de défauts résultant d'une maintenance inadéquate.

ENTRETIEN (effectué par l'utilisateur)

AVERTISSEMENT ! Avant d'effectuer toute opération de maintenance, il faut débrancher l'alimentation électrique et, si possible, toutes les connexions de l'appareil.

À NOTER : Un entretien inadéquat peut entraîner une dégradation de l'appareil pouvant aller jusqu'à sa destruction.

1. Les surfaces du boîtier doivent être nettoyées avec un chiffon propre et humide. Veillez à éviter toute infiltration d'humidité dans l'appareil.
2. Les entrées et sorties d'air doivent être régulièrement débarrassées de la poussière et des saletés. Si vous utilisez de l'air comprimé, veillez à ne pas endommager l'appareil (dans ce cas, il faut bloquer les ventilateurs avant d'envoyer l'air comprimé).
3. Les câbles et les contacts des connecteurs doivent être nettoyés régulièrement et la poussière et la saleté doivent être éliminées.
4. De façon générale, n'utilisez aucun produit de nettoyage agressif ou substance abrasive, sous peine d'endommager la finition de surface de l'appareil.
5. Les appareils doivent généralement être stockés au sec et protégés de la poussière et de la saleté.
6. Toutes les lentilles accessibles ou amovibles et les ouvertures émettant de la lumière doivent être nettoyées régulièrement pour garantir un fonctionnement correct et sûr.

MAINTENANCE ET RÉPARATION (uniquement par du personnel qualifié)

DANGER ! L'appareil renferme des composants sous tension. Même après avoir débranché la fiche de la prise secteur, il peut subsister une tension résiduelle dans l'appareil, par exemple en raison de condensateurs chargés.

À NOTER : L'appareil ne contient pas de sous-ensembles pouvant être réparés par l'utilisateur.

À NOTER : Les travaux d'entretien et de réparation ne peuvent être effectués que par du personnel spécialisé suffisamment qualifié. En cas de doute, consultez un atelier spécialisé.

À NOTER : Des travaux d'entretien/maintenance mal effectués peuvent affecter le recours à la garantie.

À NOTER : Pour les kits de conversion ou d'adaptation fournis par le fabricant, veillez à respecter les instructions d'installation jointes.

ACCESSOIRES EN OPTION

CLPBG2FILTER55

Filtre frost 55°

CLPBG2FILTER70

Filtre frost 70°

CLPBG2FILTER2555

Filtre frost 25° x 55°

CLPBG2STACKKIT

Elément de liaison pour la fixation mécanique sécurisée de deux PIXBAR® G2

CLPBG2VERTIMOUNT

Kit de butée pour le montage d'une PIXBAR® G2 sur le support de montage Omega CLOME-GABRACKET1 et pour le montage sur le kit de connexion CLPBG2M20ADA

CLOMEGABRACKET1

Support de montage Omega

CLPBG2M20ADA

Kit de liaison pour le montage d'un PIXBAR® G2 sur un support avec filetage M20

DIMENSIONS (mm)

CARACTÉRISTIQUES TECHNIQUES

Référence produit	CLPB400IPG2 CLPB600IPG2
Catégorie de produit	Éclairage LED statique Éclairage LED statique
Type Barre LED Barre LED
Source lumineuse 16 x LED 4in1 RGBW 16 x LED 6in1 RGBWAUv
Flux lumineux	6500 lm @ 6300K ; R : 2500 lm ; G : 3600 lm ; W : 570 lm ; W : 5000 lm	5300 lm @ Plein feu ; R : 1580 lm ; G : 2755 lm ; B : 427 lm ; W : 3175 lm ; A : 175 lm3 ; UV : n/a
Lentille / optique 16 x lentilles en acrylique 16 x lentilles en acrylique
Fréquence modulation largeur d'impulsion (PWM)	650 Hz ; 1530 Hz ; 3600 Hz ; 12 000 Hz ; 18 900 Hz ; 25 000 Hz	650 Hz ; 1530 Hz ; 3600 Hz ; 12 000 Hz ; 18 900 Hz ; 25 000 Hz
Résolution du gradateur	8 / 16 bits 8 / 16 bits
Courbes de gradateur	Linéaire, exponentielle, courbe en S, logarithmique	Linéaire, exponentielle, courbe en S, logarithmique
Simulation halogène	Oui Oui
Stroboscope (Strobe)	0 Hz - 20 Hz 0 Hz - 20 Hz
IRC >84 @ 5600K 77
Angle de fais-ceau/angle de champ	25° / 42° 24° / 46°
Couleur de la LED	R : 625 nm ; G : 518 nm ; B 545 nm ; W : 6036K	R : 635 nm ; G : 519 nm ; B : 448 nm ; W : 6100K ; A : 602 nm ; UV : 400 nm
Mélange de couleurs	RGBW	RGBWAUv
Modes de contrôle de la couleur	RGBW Direct ; CCT + Tint ; HSI ; Presets de couleur	RGBW Direct ; CCT + Tint ; HSI ; Presets de couleur
CCT	2200K - 8000K	2200K - 8000K
Calibration	Raw ; Factory ; Smart	Raw ; Factory ; Smart
Protocoles de contrôle	DMX ; RDM ; sans fil ; autonome ; maître-esclave ; EZ-Remote	DMX ; RDM ; sans fil ; autonome ; maître-esclave ; EZ-Remote
Connexions pour données	Entrée/sortie XLR 5 broches IP65 ; DMX sans fil	Entrée/sortie XLR 5 broches IP65 ; DMX sans fil
Modes DMX	1CH; 3CH; 4CH; 7CH; 8CH; 10CH; 11CH; 16CH; 36CH; 48CH; 64CH; 68CH; D2CH; D4CH; D7CHDimmer; Dimmer fine; Strobe Functions; Red; Red fine; Green; Green fine; Blue; Blue fine; White; White fine; Color Temperature; Tint; Color Presets; Color Preset Crossfade; Selection Folder; Pattern; Pattern Speed; Pattern Transition; Running Effect Pattern; Background Dimmer; Background Dimmer fine; Background Strobe Functions;	1CH; 3CH; 6CH; 9CH; 12CH; 12CH; 13CH; 20CH; 44CH; 48CH; 96CH; 100CH; D2CH; D4CH; D9CHDimmer; Dimmer fine; Strobe Functions; Red; Red fine; Green; Green fine; Blue; Blue fine; White; White fine; Amber; Amber fine; UV; UV fine; Color Temperature; Tint; Color Presets; Color Preset Crossfade; Selection Folder; Pattern; Pattern Speed; Pattern Transition; Running Effect Pattern; Background Dimmer; Background Dimmer fine; Background Strobe Functions; Background Red; Background Red
Fonctions DMX :	Background Red; Background Red fine; Background Green; Background Green fine; Background Blue; Background Blue fine; Background White; Background White fine; Background Color Temperature; Background Tint; Background Color Macro; Background Macro Crossfade; Device Settings; Grouping; DMX-Delay (EZ-Chase); Pixel: R1, G1, B1, W1,... R16, G16, B16, W16	fine; Background Green; Background Green fine; Background Blue; Background Blue fine; Background White; Background White fine; Background Amber; Background Amber fine; Background UV; Background UV fine; Background Color Temperature; Background Tint; Background Color Macro Crossfade; Device Settings; Grouping; DMX-Delay (EZ-Chase); Pixel: R1, G1, B1, W1, A1, Uv1,... R16, G16, B16, W16, A16, Uv16
Fonctions RDM Fonctions RDM standard Cameo Fonctions RDM standard Cameo
Autonome	Auto ; Statique ; CCT ; HSI ; Préréglage des couleurs ; Lecture de boucle ; Esclave ; Minuterie	Auto ; Statique ; CCT ; HSI ; Préréglage des couleurs ; Lecture de boucle ; Esclave ; Minuterie
Paramètres système	Wireless; Display Reverse; Display off Timer; Autolock; Signal Fail; Dimmer Curve; Dimmer Response; Redshift; PWM Frequency; Color Calibration; Load Default; Store Default; Service	Wireless; Display Reverse; Display off Timer; Autolock; Signal Fail; Dimmer Curve; Dimmer Response; Redshift; PWM Frequency; Color Calibration; Load Default; Store Default; Service
Interface utilisateur	4 boutons :MENU ; ENTER ; HAUT ; BAS	4 boutons :MENU ; ENTER ; HAUT ; BAS
Afficheur OLED à 2 lignes OLED à 2 lignes
Indice IP IP65 pour une utilisation en extérieur IP65 pour une utilisation en extérieur
Température am-biante nominale (en fonctionnement)	T -20°C - 45°C (appareil)-10°C - 45°C (afficheur)	T -20°C - 45°C (appareil)-10°C - 45°C (afficheur)
Humidité Jusqu'à 100% (sans condensation) Jusqu'à 100% (sans condensation)
Système de refroidissement	Convection passive, sans ventilateur Convection passive, sans ventilateur
Niveau sonore Sans bruit Sans bruit
Tension de fonctionnement	100 V CA – 240 V ; 50 Hz-60 Hz 100 V CA – 240 V ; 50 Hz-60 Hz
Intensité maxi-male consom-mée	0,77 A en 230 V ; 1,62 A en 110 V 0,77 A en 230 V ; 1,62 A en 110 V
Courant d'appel 42 A 39 A
Consommation électrique max-imale	180 W en 230 V / 110 V 180 W en 230 V / 110 V
Puissance consommée en veille :	9 W 9 W
Connecteurs d'alimentation secteur	Entrée et sortie : Seetronic IP65 Entrée et sortie : Seetronic IP65
Branchement en cascade	Jusqu'à 9 projecteurs en 230 V ;jusqu'à 5 projecteurs en 110 V	Jusqu'à 9 projecteurs en 230 V ;jusqu'à 5 projecteurs en 110 V
Distance mini-male par rapport à la surface éclairée	0.3 m	0.3 m
Distance mini-male par rapport aux matériaux normalement inflammables	0.017 m	0.017 m
Logement	Fonte d'aluminium, revêtement noir par poudre	Fonte d'aluminium, revêtement noir par poudre
Dimensions	1018 mm (1000 mm lorsque les unités sont liées) x 206 mm x 178 mm	1018 mm (1000 mm lorsque les unités sont reliées) x 206 mm x 178 mm
Poids 11,8 kg 11,8 kg
RDM UID	0x08A4004C 0000-FFFF	0x08A4004D 0000-FFFF

EXPLICATION DE LA CLASSE DE PROTECTION IP

1. Un indice IP décrit uniquement la protection contre les objets solides et l'eau. Il ne décrit pas la résistance générale aux intempéries, comme la protection contre les rayons UV et les influences thermiques, etc.
2. Le premier chiffre de l'indice correspond à indique la protection contre la poussière, les objets solides et le contact :

IP2X Protégé contre les corps étrangers solides ≥ 12,5 mm de diamètre

IP3X Protégé contre les corps étrangers solides ≥ 2,5 mm de diamètre

IP4X Protégé contre les corps étrangers solides ≥ 1,0 mm de diamètre

IP5X Protégé contre la poussière en quantités dangereuses et complètement protégé contre le contact

IP6X Étanche à la poussière et complètement protégé contre le contact

1. Le second chiffre de l'indice indique la protection contre l'eau :

IPX0 Pas de protection

IPX1 Protection contre les gouttes d'eau

IPX2 Protection contre les gouttes d'eau lorsque l'appareil est incliné jusqu'à 15°

IPX3 Protection contre la chute d'eau pulvérisée jusqu'à 60° par rapport à la verticale

IPX4 Protection contre les projections d'eau sur tous les côtés

IPX5 Protection contre les jets d'eau (buse) provenant de n'importe quel angle

IPX6 Protection contre les jets d'eau puissants

IPX7 Protection contre l'immersion temporaire

1. En outre, certaines mesures spécifiques à l'appareil, telles que des couvercles et des capuchons d'étanchéité, sont nécessaires pour atteindre la classe de protection spécifiée (par exemple, des capuchons de protection sur les connexions inutilisées).

L'indice IP du produit figure dans les données techniques et est imprimé sur l'appareil.

DISTANCE MINIMALE PAR RAPPORT À LA SURFACE ÉCLAIRÉE

Ce symbole avec des informations sur la distance en mètres (m) indique la distance minimale du projecteur par rapport à la surface éclairée. Dans cet exemple, la distance est de 0,5 m. La valeur valable pour cet appareil est indiquée dans les caractéristiques techniques de ce manuel et elle est sérigraphiée sur le boîtier de l'appareil.

DISTANCE MINIMALE PAR RAPPORT AUX MATÉRIAUX NORMALEMENT INFLAMMABLES

Ce symbole accompagné d'une indication de distance en mètres (m) indique la distance minimale de l'appareil par rapport aux matériaux normalement inflammables. Dans cet exemple, la distance est de 0,5 m. Pour connaître la valeur valable pour cet appareil, veuillez vous référer aux données techniques de ce manuel !

MISE AU REBUT

EMBALLAGE :

1. Les emballages peuvent être introduits dans le cycle des matériaux réutilisables en utilisant les méthodes d'élimination habituelles.
2. Veillez à trier les emballages conformément aux lois sur la mise au rebut et aux réglementations sur le recyclage en vigueur dans votre pays.

APPAREIL :

1. Cet appareil est soumis à la directive européenne sur les déchets d'équipements électriques et électroniques telle qu'amendée. Directive DEEE relative aux déchets d'équipements électriques et électroniques. Les appareils usagés ne doivent pas être jetés dans les ordures ménagères. L'appareil usagé doit être éliminé par une entreprise de recyclage agréée ou une déchetterie municipale. Veillez à respecter les réglementations en vigueur dans votre pays.
2. Respectez toutes les lois relatives à l'élimination des déchets en vigueur dans votre pays.
3. En tant que particulier, vous pouvez obtenir des informations sur les possibilités d'élimination respectueuse de l'environnement auprès du vendeur du produit ou des autorités régionales compétentes.

DÉCLARATIONS DU FABRICANT

GARANTIE DU FABRICANT ET LIMITATION DE RESPONSABILITÉ

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach /

Courriel : [e-mail] / [phone]

Nos conditions de garantie et notre limitation de responsabilité actuelles peuvent être consultées en ligne à l'adresse suivante :

En cas de recours au service après-vente, veuillez contacter votre interlocuteur commercial.

Conformité CE

Adam Hall GmbH confirme par la présente que ce produit est conforme aux directives suivantes (le cas échéant) :

Directive basse tension (2014/35/UE)

Déclaration de conformité CE

Les déclarations de conformité pour les produits soumis aux directives LVD, EMC, RoHS peuvent être demandées à [e-mail]

Les déclarations de conformité des produits soumis à la directive RED peuvent être téléchargées sur www.adamhall.com/compliance/.

Sous réserve de fautes d'impression et d'erreurs, ainsi que de modifications techniques ou autres !

ESPAÑOL

FR: (1*) Une fois les ajustements effectués, réglez la valeur sur 000 pour éviter les perturbations par appel de fonction sans fin.
