EMRH608VRT-N - Hotte EAS Electric - Notice d'utilisation et mode d'emploi gratuit

Marque	EAS Electric
Modèle	EMRH608VRT-N
Type de produit	Hotte décorative (cheminée)
Usage	Domestique uniquement
Largeur	60 cm (estimation d'après modèle)
Type d'évacuation	Conduit (extraction) ou recyclage avec filtre à charbon optionnel
Diamètre de sortie	120 mm ou 150 mm
Distance minimale au gaz	65 cm (entre support casserole et dessous hotte)
Filtre à graisse	Métallique, lavable au lave-vaisselle, à nettoyer tous les 2 mois
Filtre à charbon actif	Optionnel, non lavable, à remplacer tous les 4 mois
Éclairage	Lampe (remplaçable)
Nombre de vitesses	Non spécifié (probablement 3 vitesses)
Alimentation électrique	230-240 V, 50 Hz (estimation standard)
Classe d'isolation	Classe I (mise à la terre obligatoire)
Matériau	Inox (estimation)
Puissance moteur	Non spécifiée
Niveau sonore	Non spécifié
Poids	Non spécifié
Garantie	Conditions de garantie disponibles dans la notice

FOIRE AUX QUESTIONS - EMRH608VRT-N EAS Electric

Quelle est la distance minimale entre la hotte et la table de cuisson au gaz ?

La distance minimale entre le support de casserole et le dessous de la hotte est de 65 cm. Si les instructions de la table de cuisson spécifient une distance supérieure, celle-ci doit être respectée.

Comment nettoyer les filtres à graisse métalliques ?

Les filtres à graisse métalliques doivent être nettoyés tous les 2 mois (plus souvent en cas d'usage intensif). Ils peuvent être lavés au lave-vaisselle. Pour les retirer, poussez-les vers l'arrière de la hotte et tirez vers le bas.

Dois-je remplacer le filtre à charbon actif ?

Le filtre à charbon actif est optionnel pour le mode recyclage. Il n'est pas lavable et doit être remplacé tous les 4 mois (plus souvent si usage intensif). Remplacez-le en retirant d'abord les filtres métalliques.

Que faire si la hotte ne fonctionne pas (ni lumière ni moteur) ?

Vérifiez d'abord le câble d'alimentation et le branchement. Si la lumière est défectueuse, remplacez l'ampoule. Si le moteur ne tourne pas alors que la lumière est allumée, vérifiez les lames et le condensateur (voir dépannage dans la notice).

Puis-je utiliser la hotte avec une plaque électrique ?

Oui, la hotte convient à tout type de table de cuisson (gaz, électrique, induction) à condition de respecter la distance minimale et les consignes de sécurité.

Comment installer la hotte en mode évacuation ?

Raccordez la hotte à un conduit d'évacuation de diamètre 120 mm ou 150 mm. Utilisez un tuyau rigide ou flexible. Si le diamètre est de 120 mm, installez l'adaptateur fourni. Retirez les filtres à charbon s'ils sont présents.

La hotte vibre, que faire ?

Vérifiez que la hotte est correctement fixée au mur et que le moteur est bien serré. Des lames endommagées peuvent également causer des vibrations : remplacez l'hélice si nécessaire.

L'extraction est insuffisante, pourquoi ?

Causes possibles : distance excessive entre la hotte et la plaque, trop de ventilation par portes/fenêtres, ou filtres encrassés. Réajustez la distance, fermez portes/fenêtres ou nettoyez/remplacez les filtres.

Puis-je flamber sous la hotte ?

Non, il est strictement interdit de flamber sous la hotte en raison du risque d'incendie. Surveillez toujours la cuisson, surtout les fritures.

Comment entretenir la hotte ?

Nettoyez la hotte avec un chiffon humide et un détergent liquide neutre. Débranchez l'appareil avant tout entretien. Les filtres à graisse doivent être nettoyés régulièrement et les filtres à charbon remplacés.

MODE D'EMPLOI EMRH608VRT-N EAS Electric

NETTOYAGE ET ENTRETIEN
Nettoyage des filtrés àGRAISSÉ
Filtres àcharbon actif
Remplacement de la lampe

ÉLIMINATION DES VIEUX APPAREILS
Dépannage
CONDITIONS DE GARANTIE

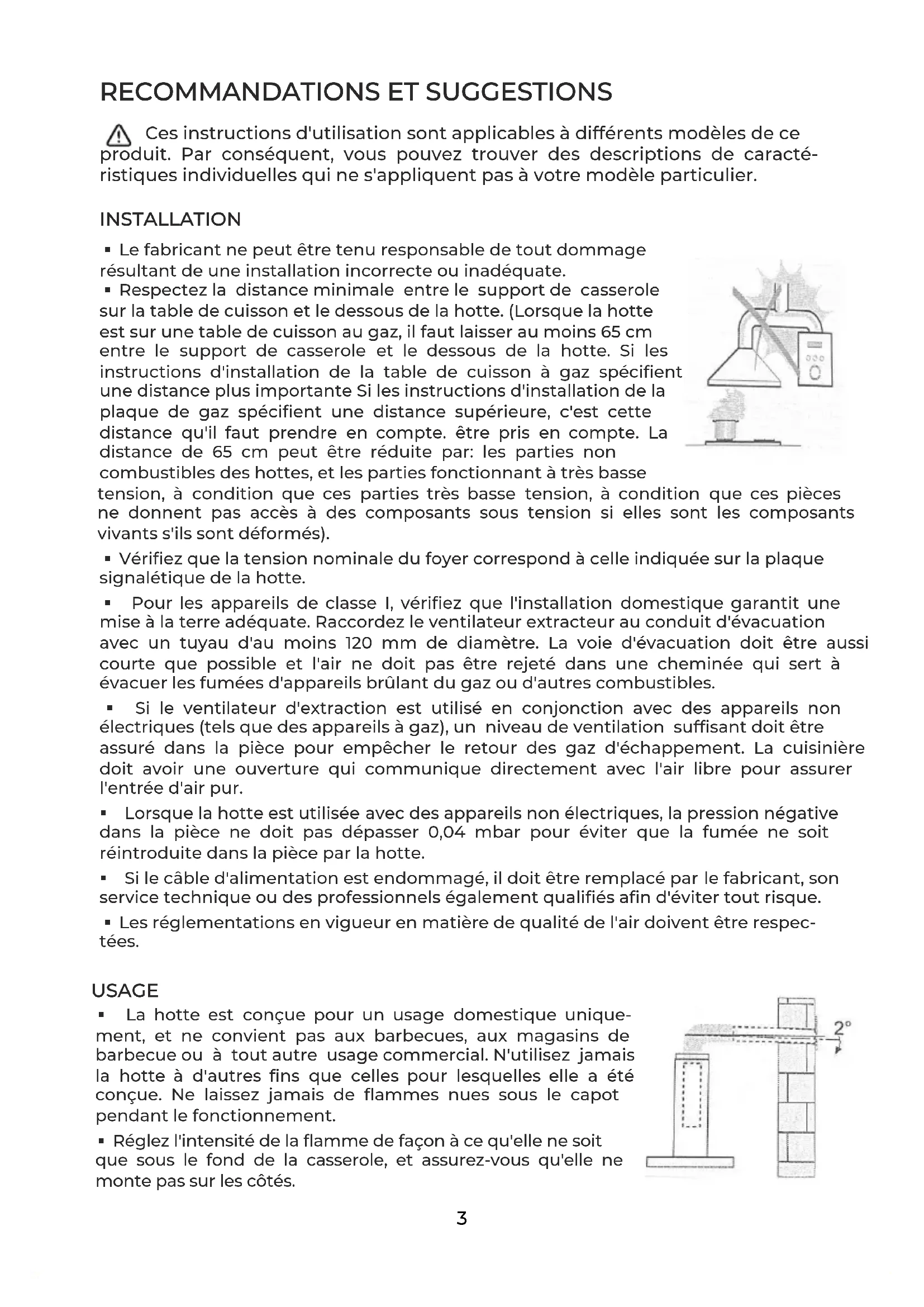

Ces instructions d'utilisation sont applicables à différents modèles de ce produit. Par conséquent, vous pouvez partager des descriptions de caractéristiques individuelles qui ne s'appliquent pas à votre modele particulier.

INSTALLATION

• Le fabricant ne peut être tenu responsable de tout dommage resultant de une installation incorrecte ou inadéquate.
• Respectez la distance minimale entre le support de casserole sur la table de cuisson et le dessous de la hotte. (Lorsque la hotte est sur une table de cuisson au gaz, il faut laisser au moins 65 cm entre le support de casserole et le dessous de la hotte. Si les instructions d'installation de la table de cuisson à gaz spécifique une distance plus importante Si les instructions d'installation de la plaque de gaz spécifique une distance supérieure, c'est cette distance qu'il faut prendre en compte. être pris en compte. La distance de 65 cm peut être réduite par: les parties non

combustibles des hottes, et les parties fonctionnant à très BASSE

tension, à condition que ces parties très basse tension, à condition que ces pièces ne donnent pas accès à des composants sous tension si elles sont les composants vivants s'ils sont déformés).

• Vérifiez que la tension nominale du foyer correspond à cette indiquée sur la plaque signalétique de la hotte.
  Pour les apparèils de classe I, vérifie que l'installation domestique garantit une mise à la terre ajustée. Raccordez le ventilateur extracteur au conduit d'évacuation avec un tuyau d'au moins 120 mm de diamètre. La voie d'évacuation doit être aussi courte que possible et l'air ne doit pas être rejeté dans une cheminée qui sert à evacuer les fumées d'appareils brûlant du gaz ou d'autres combustibles.
• Si le ventilateur d'extraction est utilisé en conjunction avec des apparêils non électriques (teils que des apparêils à gaz), un niveau de ventilation suffisant doit être assure dans la piece pour empêcher le retour des gaz d'échéppement. La cusinière doit avoir une ouverture qui communique directement avec l'air libre pour assurer l'entrée d'air pur.
  Lorsque la hotte est utilise avec des apparils non electriques, la pression négative dans la piece ne doit pas depasser 0,04 mbar pour éviter que la fumée ne soit reintroduite dans la piece par la hotte.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service technique ou des professionnels également qualifiés afin d'éviter tout risque.
• Les reglementations en vigueur en matière de qualite de l'air doivent etre respectees.

USAGE

• La hotte est concise pour un usage domestique uniquement, et ne convient pas aux barbecues, aux magasins de barbecue ou à tout autre usage commercial. N'utilise jamais la hotte à d'autres fins que celles pour lesquelles elle a été concise. Ne laissez jamais de flammes{nues sous le capot pendant le fonctionnement.
• Réglez l'intensité de la flamme de façon à ce qu'elle ne soit que sous le fond de la casserole, et assurez-vous qu'elle ne monte pas sur les côtés.

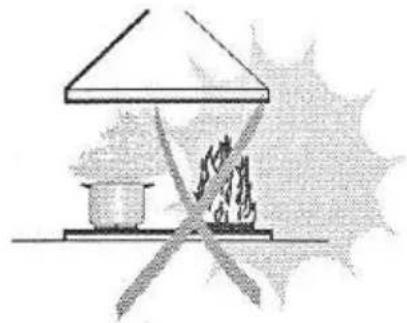

• Ne pas flamber sous la hotte, il y a un risque d'incendie.
• La friture doit être surveillée en permanence: une huile surchauffée peut pren-dre feu.
• Cet apparéil peut être utilisé par des enfants à partir de 8 ans et des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances s'il ont reçu une supervision ou des instructions concernant l'utilisation de l' apparéil en toute sécurité et s'il comprendnent les risques encourus.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Le nettoyage et l'entretien quotidien ne doivent pas etre effectués par des enfants sans surveillance.
• ATTENTION: Les parties accessibles peuvent devenir très chaudes lorsqu'elles sont utilisées avec des appareils de cuisson.

MAINTENANCE

• La hotte et son filtre doivent être nettoyés régulièrement selon les instructions.
• Éteignez ou débranchez l'appareil du réseau avant d'effectuer des travaux d'entretien.
• Nettoyez et/ou remplacez les filtres après la période spécifiée (risque d'incendie).
• Nettoyez la hotte avec un chiffon humide et un dénergent liquide neutre.
• La hotte peut être utilisée sur un maximum de 4 deux.

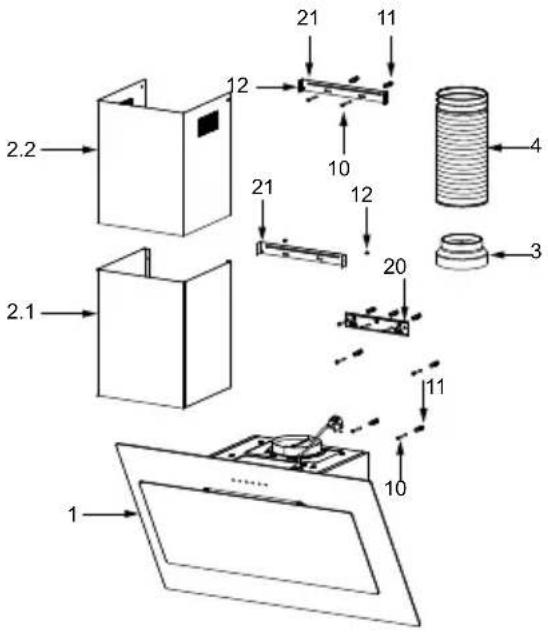

COMPOSANTS

Réf.	Qt.	Composants du produit
1	1	Corps de l'unité, composé de: commandes, lumière, hotte aspirante, filtré.
2.1	1	Couvercle du tube inférieur
2.2 1		Couvercle du tube supérieur
3 1		Adaptateur de tube (en option)
4	1	Tube extensible
5 2		Filtre à charbon actif (en option)

Ctd.	Documentation
1	Manuel d'instruction

Ref.	Qt.	Composants d'installation en option
10	7	Vis 5 x 50
11	7	Bouchons à vis
12	6	Vis 4,2 x 9,5
20	1	Plaque de montage
21	2	Support de montage de la cheminée

DIMENSIONS

INSTALLATION

TROUS DANS LE MUR ET FIXATION DES SUPPORTS

Ligne de reférence verticalie

Dans un premier temps, faites les marques suivantes:

• Une ligne verticale jusqu'au plafond ou à la limite supérieure, au centre de la zone où la hotte doit être installée.
  Une ligne horizontalale A a
  Une ligne horizontale B a
  Une ligne horizontale C à

Points de marquage

ligne verticalie.

• Répétez cette opération de l'autre côté, en veillant à ce que les deux marques soient au même niveau.

Fixez les supports:

• Percez des trous aux points marqués avec une mèche 10 mm .
• Placez les bouchons (11) dans les trouss.
  Fixer le support de cloche 20 avec 3 vis 10 (5 x 50) sur la ligne horizontale A.
  Fixer le support de tuyau 21 avec 2 vis 10 (5 x 50) sur la ligne horizontale B.

Fixez le corps de l'appareil

Correct

Incorrect

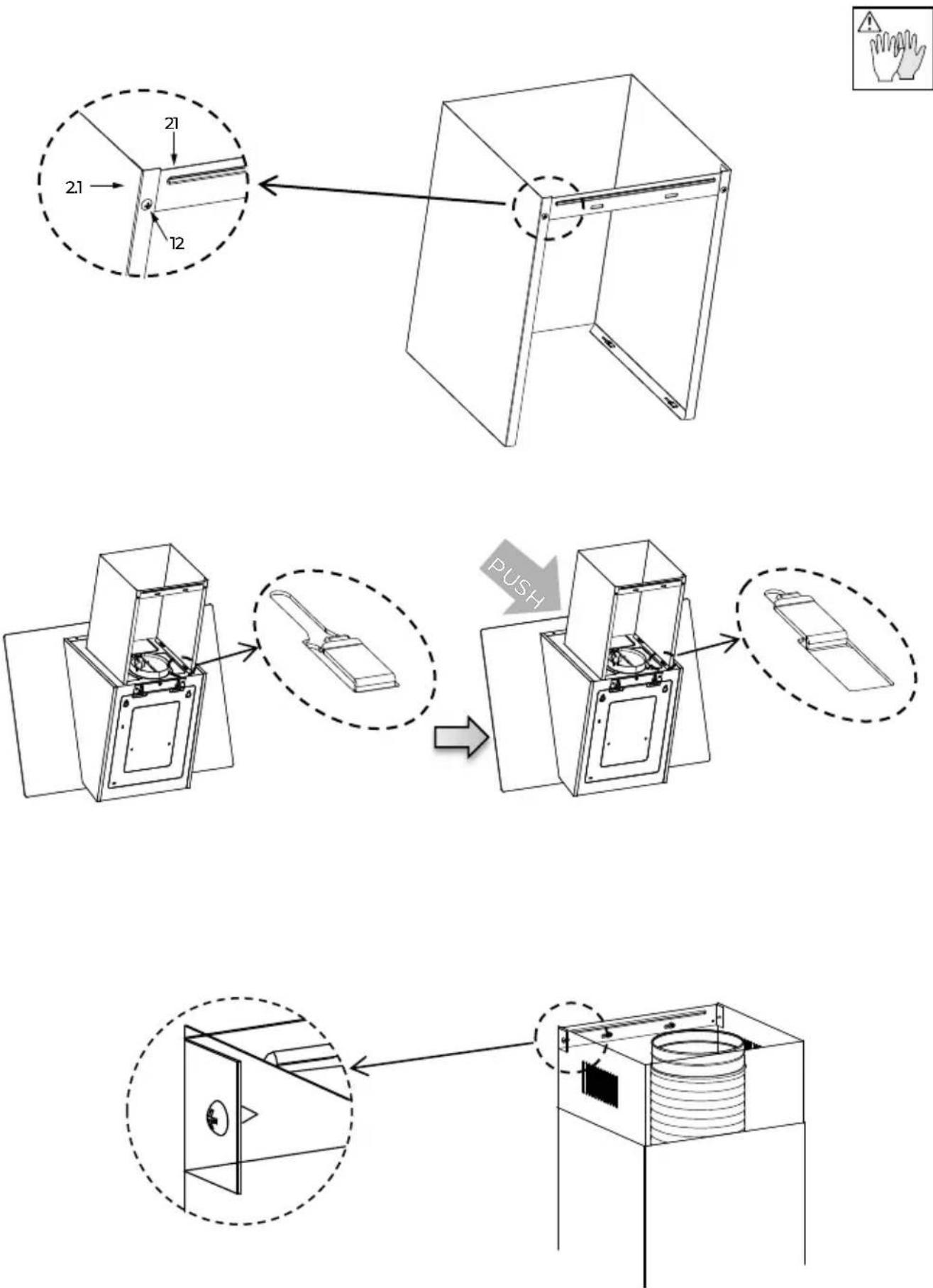

CONNECTIONS

SYSTEME D'EXTRACTION PAR CONDUITS

Lors de l'installation de la version gainée, raccordez la hotte au tuyau à l'aide d'un tuyau rigide ou flexible de 150 ou 120mm , selon la décision de l'installateur.

• Si un raccord d'extraction 120 mm est installé,installez l'adaptateur 3 sur la sortie de l'appareil.
  Fixez le tuyau 4 en place à l'aide de colliers (acheté séparément).
• Retirez les filtrres à charbon s'ils sont prênts.

B

NETTOYAGE ET ENTRETIEN

FILTRES A GRAISSE

NETTOYAGE DES FILTRES À GRAISSE METALLIQUES

• L es filtres doivent être nettoyés tous les 2 mois de fonctionnement, ou plus souvent si l'appareil est beaucoup utilisé. Ils peuvent être lavés dans un lavevaisselle.

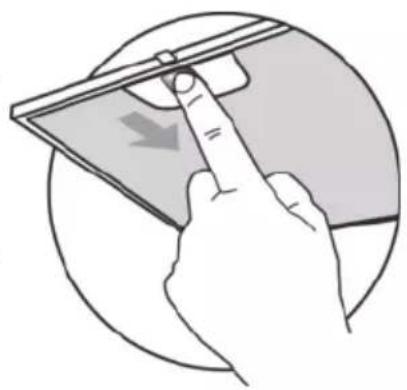

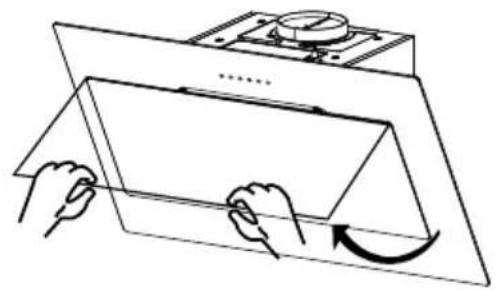

• Retirez les filtres en les poussant vers l'arrière de la hotte et en les tirant vers le bas en même temps.

• Ne pliez pas les filtres de chaque manière que ce soit pendant le lavage. (La couleur de la surface du filtre peut changer avec le temps mais cela n'a aucune influence sur leur efficacité).

Lorsque vous remettez les filtrres en place, vérifie qu'ils sont correctement orientés, avec la bride vers l'extérieur.

FILTREÀCARBONEACTIF(versionrecirculation)

Ces filtres ne sont pas lavables et ne peuvent pas etre regenerés. Ils doivent etre remplacés tous les 4 mois d'utilisation, ou plus souvent si la hotte est beaucoup utilisée.

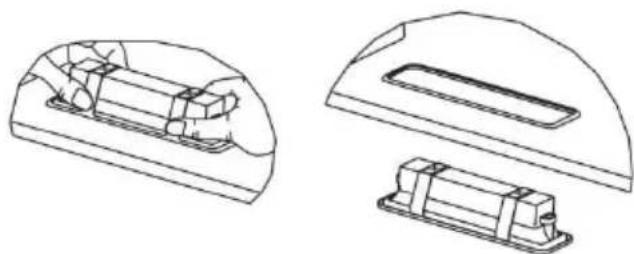

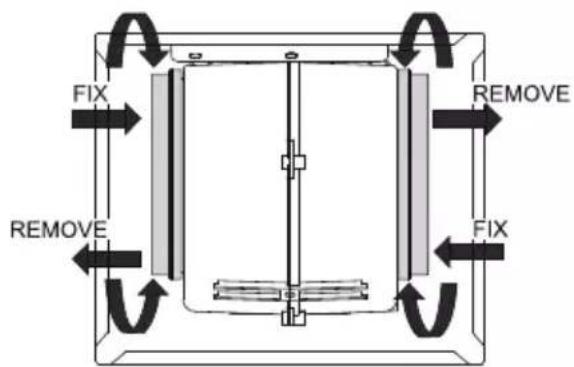

REEMPLACEMENT DU FILTRÉ À CHARBON ACTIF

• Retirez les filtrés àGRAISSE METALLIQUES.
• Retirer les filtrés à charbon actif satures et en installer de nouveaux.
• Remplacez les filtres métalliques.

ÉLIMINATION DES VIEUX ÉQUIPÉMENTS

ÉLIMINATION: Ne jetez pas ce produit avec les déchets municipaux non triés. Ces déchets doivent être collectés séparément pour un traitement spécial.

Conformément à la directive européen 2012/19/UE relative aux déchets d'equipements électriques et électroniques (DEEE), les apparilis electroménagers ne peuvent pas être jetés dans les conteneurs municipaux habituels; Ils doivent être collectés de manière selective pour optimiser la recupération et le recyclage des composants et des matérieliaux qui les composent et réduire leur impact sur la santé humaine et l'environnement. Le symbole de la poubelle barree est inscrit sur tous les produits pour rappeler aux consommateurs l'obligation de les séparer pour une collecte séparée. Le consommateur doit contacter les autorités locales ou le vendeur pour se renseigner sur l'élimination correcte de son apparil.

RÉSOLUTION DE PROBLEMES

Échec	Cause	Solution
Lumière allumée mais le moteur ne tourne pas	Les lames sont bloquées	Vérifiez les lames
	Condensateur endommagé	Remplacez le condensateur
	Le moteur est endommagé	Remplacez le moteur
	Le câblage interne du moteur est déconnecté. Une odeur désagréable peut se dégager.	Remplacez le moteur
Ni la lumière ni le moteur ne fonctionnent	En plus de ce qui précède, vérifiez les points suivants:
	Lumière défectueuse	Changez la lumière
	Câble d'alimentation desserré	Connectez les fils dans le schéma de câblage
Fuite d'huile	La sortie et l'entrée de la ventilation ne sont pas bienétanches.	Retirer la sortie et la sceller avec de la colle
Vibration	Des lames endommagées peuvent provoquer des vibrations.	Remplacer l'hélice
	Le moteur n'est pas bien fixé.	Fixez le moteur correctement.
	La hotte n'est pas bien fixée.	Fixer correctement la hotte.
Extraction insuffisante	Distance excessive entre la hotte et la plaque à cuisson	Réajuster la distance
	Trop de ventilation par les portes et les fenêtres	Choisissez un autre endroit pour installer la hotte ou fermez une porte/fenêtre.
La hotte est inclinée	Les vis ne sont pas serrées correctement	Serrez la vis de fixation jusqu'à ce qu'elle soit horizontal.
	Les boulons d'ancrage ne sont pas serrés correctement.	Serrez le boulon d'ancrage jusqu'à ce qu'il soit horizontal.

RECOMENDAÇÉS E SUGESTÖES
