Marca	EAS Electric
Modelo	EMRH608VRT-N
Tipo de produto	Coifa decorativa (chaminé)
Uso	Apenas doméstico
Largura	60 cm (estimativa com base no modelo)
Tipo de evacuação	Duto (extração) ou recirculação com filtro de carvão opcional
Diâmetro de saída	120 mm ou 150 mm
Distância mínima ao gás	65 cm (entre suporte da panela e parte inferior da coifa)
Filtro de gordura	Metálico, lavável na máquina de lavar louça, limpar a cada 2 meses
Filtro de carvão ativado	Opcional, não lavável, substituir a cada 4 meses
Iluminação	Lâmpada (substituível)
Número de velocidades	Não especificado (provavelmente 3 velocidades)
Alimentação elétrica	230-240 V, 50 Hz (estimativa padrão)
Classe de isolamento	Classe I (aterramento obrigatório)
Material	Inox (estimativa)
Potência do motor	Não especificada
Nível de ruído	Não especificado
Peso	Não especificado
Garantia	Condições de garantia disponíveis no manual

Perguntas frequentes - EMRH608VRT-N EAS Electric

Qual é a distância mínima entre a coifa e o fogão a gás?

A distância mínima entre o suporte da panela e a parte inferior da coifa é de 65 cm. Se as instruções do fogão especificarem uma distância maior, esta deve ser respeitada.

Como limpar os filtros de gordura metálicos?

Os filtros de gordura metálicos devem ser limpos a cada 2 meses (mais frequentemente em caso de uso intenso). Podem ser lavados na máquina de lavar louça. Para removê-los, empurre-os para trás da coifa e puxe para baixo.

Devo substituir o filtro de carvão ativado?

O filtro de carvão ativado é opcional para o modo de recirculação. Não é lavável e deve ser substituído a cada 4 meses (mais frequentemente se uso intenso). Substitua-o removendo primeiro os filtros metálicos.

O que fazer se a coifa não funcionar (nem luz nem motor)?

Verifique primeiro o cabo de alimentação e a ligação. Se a luz estiver com defeito, substitua a lâmpada. Se o motor não girar enquanto a luz está acesa, verifique as pás e o capacitor (consulte a seção de solução de problemas no manual).

Posso usar a coifa com uma placa elétrica?

Sim, a coifa é adequada para qualquer tipo de fogão (gás, elétrico, indução) desde que a distância mínima e as instruções de segurança sejam respeitadas.

Como instalar a coifa em modo de evacuação?

Conecte a coifa a um duto de evacuação com diâmetro 120 mm ou 150 mm. Use um tubo rígido ou flexível. Se o diâmetro for 120 mm, instale o adaptador fornecido. Remova os filtros de carvão, se presentes.

A coifa vibra, o que fazer?

Verifique se a coifa está corretamente fixada na parede e se o motor está bem apertado. Pás danificadas também podem causar vibrações: substitua a hélice se necessário.

A extração é insuficiente, por quê?

Possíveis causas: distância excessiva entre a coifa e o fogão, muita ventilação por portas/janelas, ou filtros sujos. Reajuste a distância, feche portas/janelas ou limpe/substitua os filtros.

Posso flambar sob a coifa?

Não, é estritamente proibido flambar sob a coifa devido ao risco de incêndio. Sempre supervisione o cozimento, especialmente frituras.

Como fazer a manutenção da coifa?

Limpe a coifa com um pano úmido e detergente líquido neutro. Desligue o aparelho antes de qualquer manutenção. Os filtros de gordura devem ser limpos regularmente e os filtros de carvão substituídos.

MANUAL DE UTILIZADOR EMRH608VRT-N EAS Electric

3 Instalação
3 Utilização Manutenção

COMPONENTES DIMENSOES

INSTALLAÇÃO
CONEXões
UTILIZACão: PAINEL DE CONTROLO

LIMPEZA E MANUTENÇÃO
Limeza dos filtros de gorduras
Filtros de carvão aktivado
Substituição da lâmpada

DISPOSÇÃO DE ELIMINAÇÂO RESOLUÇÂO DE PROBLEmas CONDIÇÂOs DE GARANTIA

RECOMENDAÇÖES E SUGESTÖES

Estas instruções de functiәnamento são aplicáveis a不同类型 modelos于此 Produce. Portanto, poder esearrutar descrições individuais de caract estericas que não se aplicam ao seu Modelo em particular.

INSTALACAO

• O fabricante não sera responsable por quaisquer danos resultantes de instalacao Incorrecta ou inadequada.
• Observar a distência minima entre o suporte da panela na placé e a parte inferior do exaustor. (Quando o exaustor estiver sobre uma placá de gás, devem ser deixados pelo menos 65 cm. Se as instruções de instalação da placá de gás especificarem uma distência maior, esta é a distência a ter em conta. A distência de 65 cm pode ser reduzida por: partes não combustíveis de, e partes que operam em tensão extra baixa, desde que estas partes não deem acesso a componentes sob tensão se forem deformadas).
• Vericar se a tensão de corrente da caixa corresponde à tensão indicada na place de identificacao do exaustor.
• Para apareiros da Classe I, verificar se a instalação domestica assegura uma ligação à terra adequada. Ligar o extractor àilha de escape com um tubo de diametro minimo de 120mm. A via de escape deve ser tao curta quando possivel, e o ar não deve ser descarregado para uma chaminé que é'utilizada para descarregar fumes de apareiros a gas ou outros combustíveis.
• Se o ventilador extractor for正常使用 em Conjunto com apareiros não electricos (tais como apareiros a gás), deve ser assegurado um[nível de ventilação sufficiente na sala para fazer o refluxo dos gases de escape. A cozinha deve ter uma abertura que comunique direcionmente com o ar livre para assegurar a entrada de ar limpo.
• Quando o exaustor é utilizado em Conjunto com aparelhos não electrolycicos, a pressão negativa na sala não deve excesser 0,04 mbar para fazer que o fumo sera arrastado de volta para a sala atraves de exaustor.
• Se o cabo de alimentação for danificado, deve ser substituído pelo fabricante, pelo seu的服务o专业技术 ou por professionais com qualificações semelhantes, a fim de evitar riscos.
• As actuais normas de qualidade do ar devem ser observadas.

UTILIZACAO

• O exaustor foi concebido apenas para uso dométrico, não é adequado para barbecues, churrascarias ou quaisquer outros fins commerciais. Nunca utilizes o exaustor para nenhum fim, excepto para o qual foi concebido. Nunca deixachar chamas altas sob o exaustor quando em funciona.
• Ajustar a intensidade da chama de modo a que fique abenas abaixo do fundo da panela, e certificado-se de que não sobe para os lados da panela.
• A fritura deve ser continuamente monitorizada: o oleo sobraquecido podePEGAR fogo.

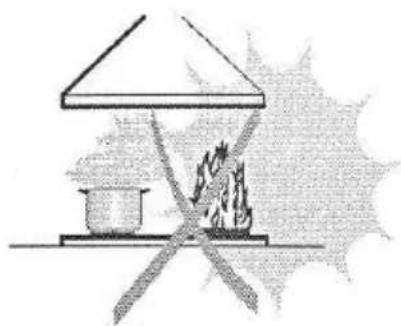

• Não flamar debaixo do exaustor, quando é risco de incência.
• Este aparecido pode ser utilisé por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentalais reduzidas ou com falta de experiência e conheçimentos, se lhes tiver sido dada supervisão ou instruções relativas à'utilisation do aparecido de uma forma segura e comprehender os perigos envolvidos.

• As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.
• A limpeza e a manutenção diária não devem ser realizadas por crianças sem supervisão.
• ATENÇão: As peças aceissweis podem ficar muito quentes quando realizadas com aparelhos de cozinha.

MANUTENÇA O

• O exaustore e o seuimento devem ser limpos regularamente de acordo com as instruções.
• Desligue o aparelho da rede antes de efectuaretrabalhos de manutencion.
• Limpar e/ou substituir os filtros antes o periodopecified (risco de incendidio).
• Limpar o exaustor com um pano humido e um detergente liquido neutro.
• O exaustor pode ser'utilizada em 4 fogos, no máximo.

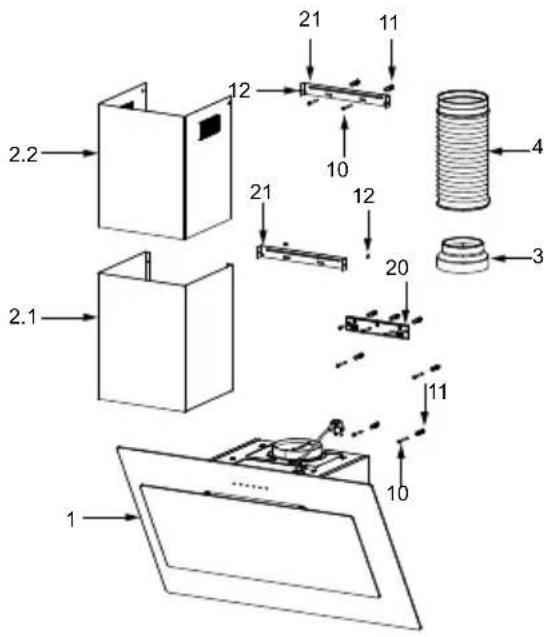

COMPONENTES

Ref.	Qtd.	Componentes do produit
1	1	Corpo da unidade, constituído por: comandos, luz, ventilador extractor, filtro
2.1	1	Cobertura do tubo inferior
2.2 1		Cobertura do tubo superior
3 1		Adaptador tubo (optional)
4	1	Tubo extensível

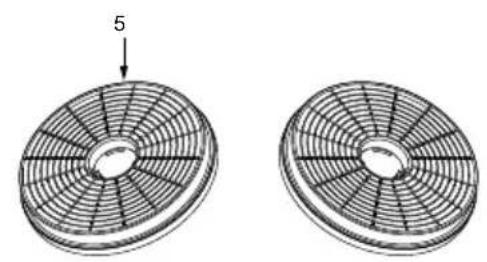

5 2		Filtro de carvãoativado (optional)

Qtd.	Documentação
1	Manual de instruções

Ref.	Qtd.	Componentes.optionais de instalação
10	7	Parafusos 5 x 50
11	7	Tampões de parafuso
12	6	Parafusos 4,2 x 9,5
20	1	Placa de montagem
21	2	Suporte de montagem da chamíne

unidade: mm

INSTALACAO

FUROS NA PAREDE E FIXAÇÃO DE SUPORTES

Linha vertical de referencia

Como primo passo, daß as següntes marcas:

Pontos de marca

• Faça furos nos pontos marcados com uma broca de 10 mm.
• Colocar os tampões (11) nos buracos.
  Fixar o suporte do exaustor 20 com 3 parafusos 10 (5 x 50) na LINHA horizontal A.
  Fixar o suporte do tubo 21 com 2 parafusos 10 (5 x 50) na LINHA horizontal B.

Fixar o corpo daunities

Correto

Incorreto

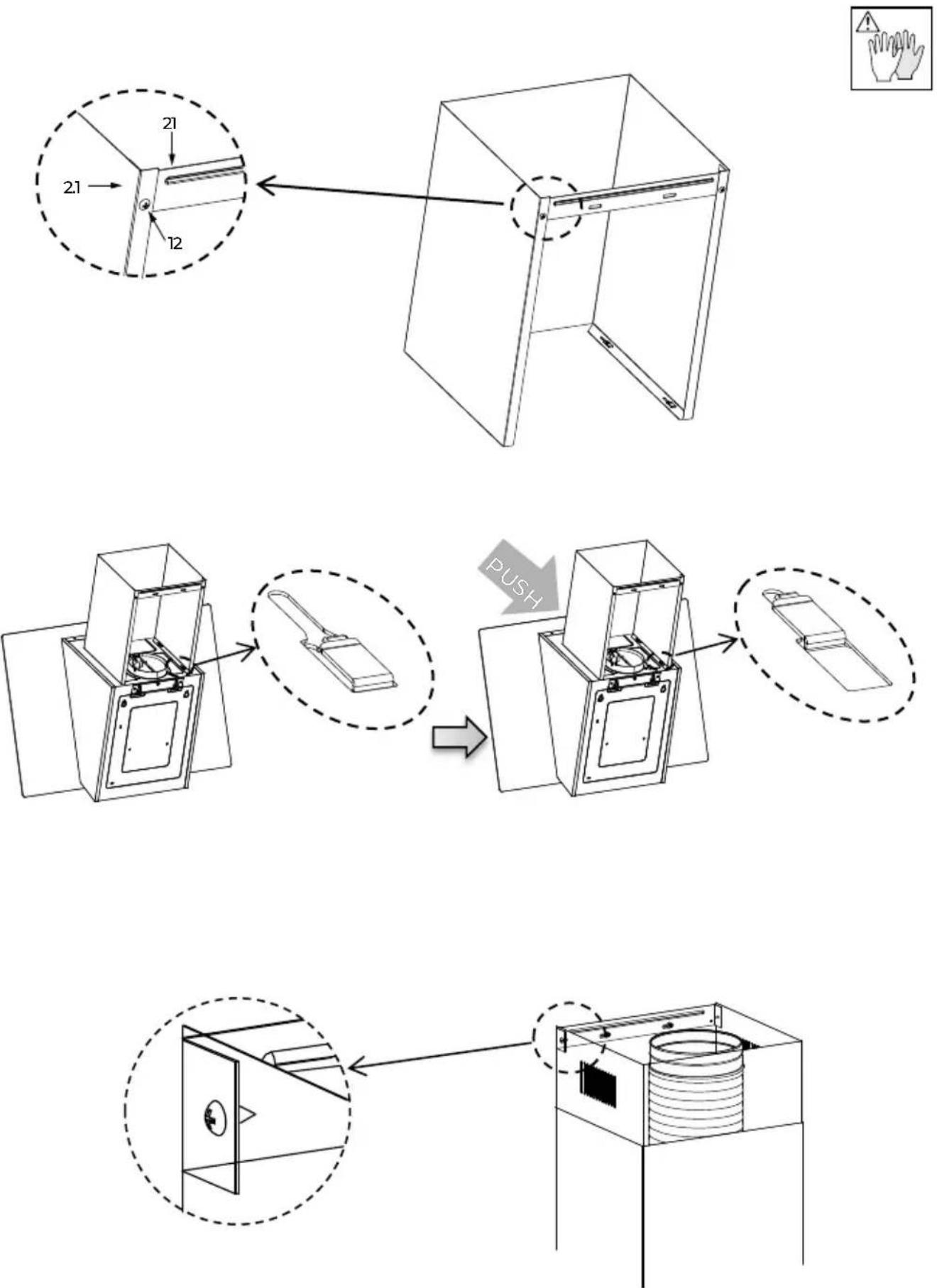

CONEXOES

SISTEMA DE EXTRAÇÃO POR CONDUTAS

utilizando um tubo rígido ou flexível de 150 ou 120 mm, conforme decidido pelo instalador.

• Se for instalada uma ligação de extração 120 mm, instalar o adaptor3 na saía daunities.
  Fixar o tubo 4 no lugar usingo pinças (adquirido separadamente).
• Remover os filtros de carvão ativo, se presentes.

• Os filtros devem ser limpos a cada 2 vezes de funcao namento, ou com maior frequencia se o aparelho for muitoutilizzato.Podem ser lavados naquina de lavar louça.

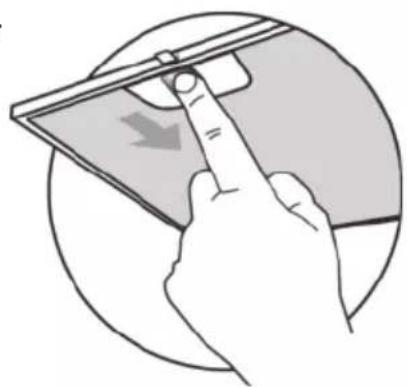

• Remover os filtros pressionando-os para a parte de vez do exaustor e puxando-os ao mesmo tempo para baixo.

• Os filtros não devem ser dobrados de forma alguma quando estiverem a ser lavados. (A cor da superficie do过滤 pode mudar com o tempo, mas isto não tem influência na sua eficácia).

Ao remontar os filtros, verificar se está correctamente orientados, com a flange virada para o exterior.

FILTRO DE CARVÃO ATIVADO (versão de recirculacao)

Estes filtros não são laváveis e não podem ser regenerados. Devem ser substituções a cada 4 vezes de utilização, ou mais frequently se o exaustor for muito utilizes.

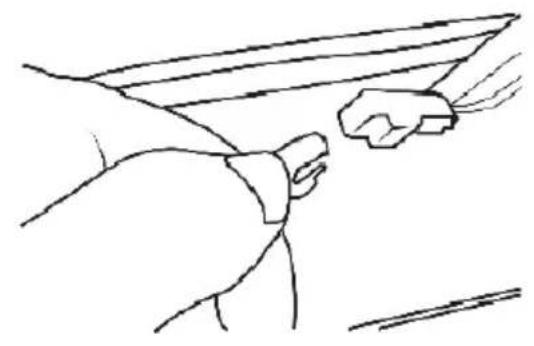

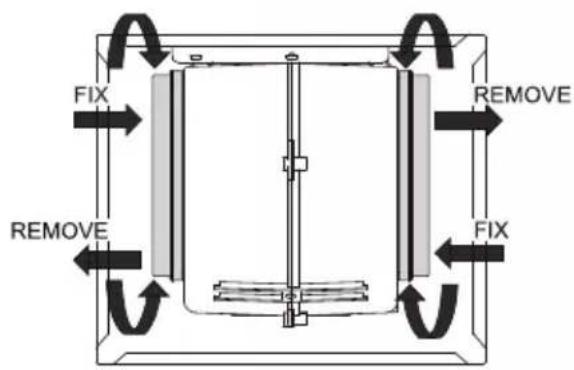

SUBSTITUIÇÃO DO FILTRO DE CARVÃO ATIVADO

Retirar os filtros metalicos.
- Remover os filtros de carvão activado saturados e encaixar novos filtros.
- Substituir os filtros metalicos.

ELIMINACÇÃO DE EQUIPAMENTO ANTIGO

DISPOSÇÃO: Não eliminar este produit como lixo municipal não Separado. É necessário recolher estes resíduos separadamente para tratamento especial.

De acordo com a directiva europeia 2012/19/UE relativa aos resíduos dequipamentos electricos e electrónicos (REEE), os apareiros domesticos não podem ser eliminados nos contentores de lixo municipais normais; tem de ser recolhidos separadamente para optimizar a recuperação e reciclagem dos seuis componentes e materiais constituentes e para reduzir o impacto na Saúde humana e no ambiente.

O símbolo do caixote do lixo com uma cruz é marcado em todos os produits para lembrar ao consumidor a exigência de os分开ar para recolha separada. O consumidor deve contatar a autoridade local ou o retalhista para obter informações sobre a correta eliminação do seu aparecido.

RESOLUÇÃO DE PROBLEMAS

Falha	Causa	Solução
Luz acesa mas motor não ligado	As lâminas está bloqueadas	Verificar as lâminas
	O condensador está danificado	Substituir o condensador
	O motor está danificado	Substituir o motor
	A cablagem interna do motor está desligada. Pode ocorr um odor desagradável	Substituir o motor
Nem a luz nem o motor está ariasconlar	Para àsém do acima referido, verifique o segunte:
	Luz defeituosa	Mudar a luz
	Cabo de alimentação solto	Ligar os fios no DIAGRAM de cablagem
Fuga de óleo	A saía e a entrada de ventilação não está bem vedadas.	Retirar a saía e selar com cola
Vibração	As lâminas danificadas podem会影响ar vibrações.	Substituir a helice
	O motor não está bem fixado.	Fixar corretoamente o motor.
	O exaustor não está bem fixado.	Fixar corretoamente o exaustor.
Extração insufiente	Distência excessiva entre o exaustor e o fogão	Reajustar a distência
	Demasiada ventilação atraves de portas e janelas	Escolher及其他 local para instalar o exaustor ou fechar uma porta/janela.
O exaustor está inclinado	Os parafusos não são aperturemos corretamente	Apertar o parafuso de fixação até a horizontal
	Os parafusos de anorcagem não são aperturemos corretamente.	Apertar o parafuso de anorcagem até ficar horizontal.
