Marca	EAS Electric
Modelo	EMRH608VRT-N
Tipo de producto	Campana decorativa (chimenea)
Uso	Solo doméstico
Ancho	60 cm (estimación según modelo)
Tipo de evacuación	Conducto (extracción) o recirculación con filtro de carbón opcional
Diámetro de salida	120 mm o 150 mm
Distancia mínima al gas	65 cm (entre soporte de cacerola y parte inferior de la campana)
Filtro de grasa	Metálico, lavable en lavavajillas, limpiar cada 2 meses
Filtro de carbón activo	Opcional, no lavable, reemplazar cada 4 meses
Iluminación	Lámpara (reemplazable)
Número de velocidades	No especificado (probablemente 3 velocidades)
Alimentación eléctrica	230-240 V, 50 Hz (estimación estándar)
Clase de aislamiento	Clase I (conexión a tierra obligatoria)
Material	Inoxidable (estimación)
Potencia del motor	No especificada
Nivel sonoro	No especificado
Peso	No especificado
Garantía	Condiciones de garantía disponibles en el manual

Preguntas frecuentes - EMRH608VRT-N EAS Electric

¿Cuál es la distancia mínima entre la campana y la placa de cocción a gas?

La distancia mínima entre el soporte de cacerola y la parte inferior de la campana es de 65 cm. Si las instrucciones de la placa de cocción especifican una distancia mayor, se debe respetar.

¿Cómo limpiar los filtros de grasa metálicos?

Los filtros de grasa metálicos deben limpiarse cada 2 meses (más a menudo en caso de uso intensivo). Se pueden lavar en el lavavajillas. Para retirarlos, empújelos hacia la parte trasera de la campana y tire hacia abajo.

¿Debo reemplazar el filtro de carbón activo?

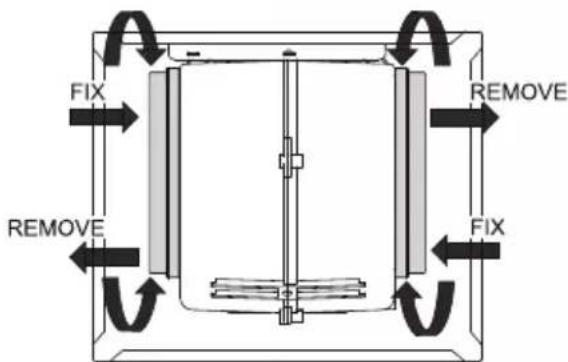

El filtro de carbón activo es opcional para el modo de recirculación. No es lavable y debe reemplazarse cada 4 meses (más a menudo si uso intensivo). Reemplácelo retirando primero los filtros metálicos.

¿Qué hacer si la campana no funciona (ni luz ni motor)?

Verifique primero el cable de alimentación y la conexión. Si la luz está defectuosa, reemplace la bombilla. Si el motor no funciona mientras la luz está encendida, verifique las aspas y el condensador (consulte la solución de problemas en el manual).

¿Puedo usar la campana con una placa eléctrica?

Sí, la campana es adecuada para todo tipo de placas de cocción (gas, eléctrica, inducción) siempre que se respete la distancia mínima y las instrucciones de seguridad.

¿Cómo instalar la campana en modo evacuación?

Conecte la campana a un conducto de evacuación de diámetro 120 mm o 150 mm. Use un tubo rígido o flexible. Si el diámetro es de 120 mm, instale el adaptador suministrado. Retire los filtros de carbón si están presentes.

La campana vibra, ¿qué hacer?

Verifique que la campana esté correctamente fijada a la pared y que el motor esté bien apretado. Las aspas dañadas también pueden causar vibraciones: reemplace la hélice si es necesario.

La extracción es insuficiente, ¿por qué?

Causas posibles: distancia excesiva entre la campana y la placa, demasiada ventilación por puertas/ventanas, o filtros sucios. Reajuste la distancia, cierre puertas/ventanas o limpie/reemplace los filtros.

¿Puedo flamear debajo de la campana?

No, está estrictamente prohibido flamear debajo de la campana debido al riesgo de incendio. Siempre supervise la cocción, especialmente las frituras.

¿Cómo mantener la campana?

Limpie la campana con un paño húmedo y un detergente líquido neutro. Desconecte el aparato antes de cualquier mantenimiento. Los filtros de grasa deben limpiarse regularmente y los filtros de carbón reemplazarse.

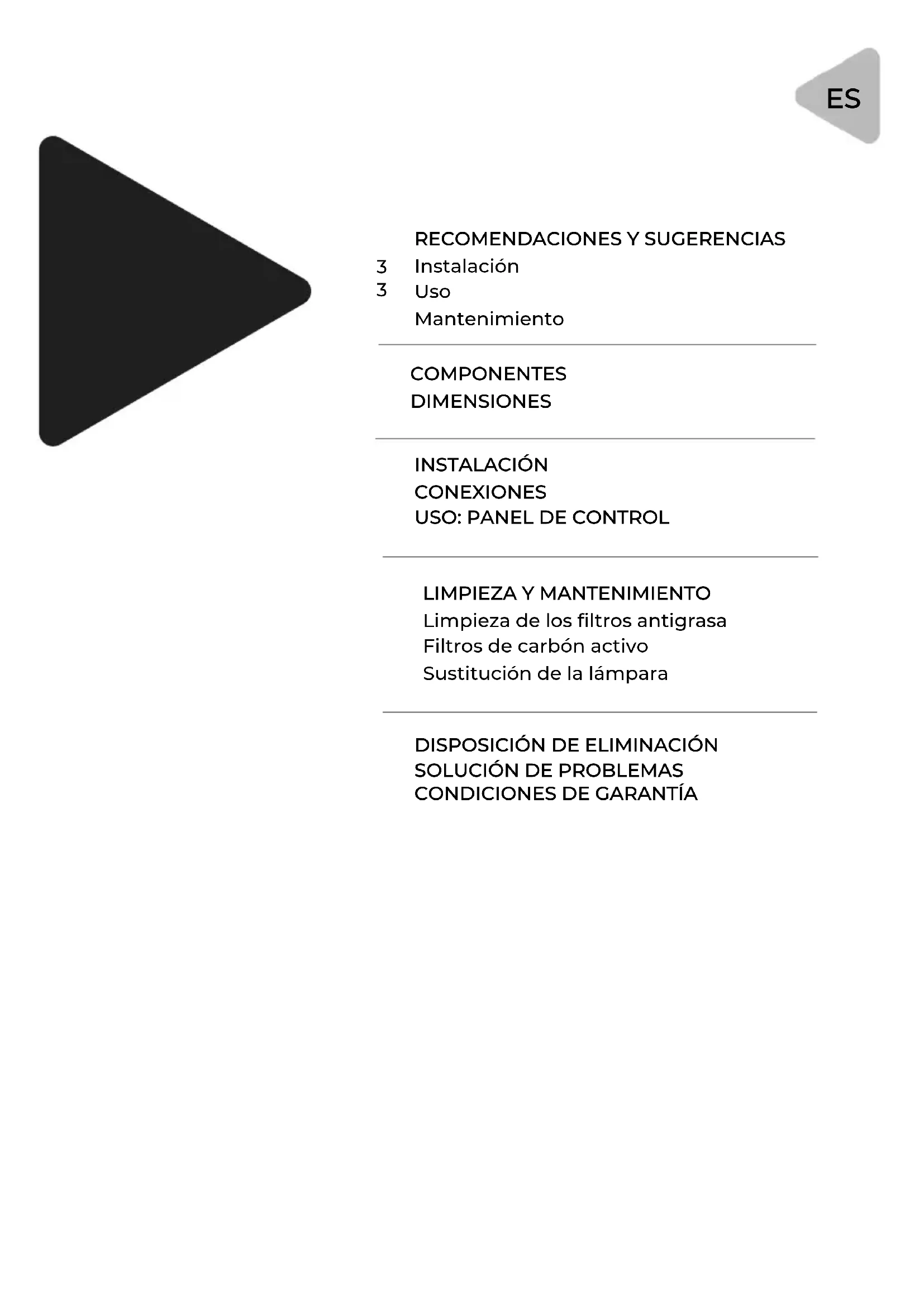

MANUAL DE USUARIO EMRH608VRT-N EAS Electric

RECOMENDACIONES Y SUGERENCIAS

3 Instalación
3 Uso

Mantenimiento

COMPONENTES

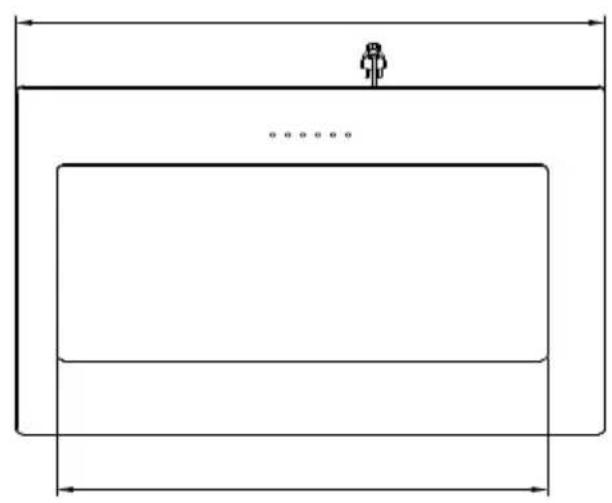

DIMENSIONES

INSTALLACION

CONEXIONES

USO: PANEL DE CONTROL

LIMPIEZA Y MANTENIMIENTO

Limpieza de los filtros antigrasa

Filtros de carbón activo

Sustitución de la lámpara

DISPOSICION DE ELIMINACION

SOLUTION DE PROBLEMAS

CONDICIONES DE GARANTÍA

RECOMENDACIONES Y SUGERENCIAS

Estas instrucciones de uso son aplicables para distinctos modelos de este producto. Por tanto,可以更好ear descripciones decharacteristicaindividues que no sean aplicables para su modelo en concreto.

INSTALLACION

• El fabricante no sera responsable de ningún dano derivado de una instalación incorrecta o inadecka.

• Respete la distancia minima entre el soporte de los recipientes en la placá de coccción y la parte inferior de la campana. (Cuando la campana está sobre una encimera de gas, deben(detarse al menos 65 cm. Si las instrucciones de instalación de la encimera de gas especifican una distancia superior, esta esla que debetenerse en cuesta. La distancia de 65 cm pueda reducirse por: partes no combustibles de las campanas, y partes que funciona con voltaje extra bajo, siempre que estas partes no den acces a componentes con tensión si se deforman).

• Compruebe que el voltaje de corriente de la vivienda corresponde con el indicado en la placac de caractertisticas de la campana.
• Para aparatos de Clase I, compruebe que la instalacion domestica garantiza una connexion a tierra adecuada. Conecte el extractor a la chimenea de escape de gases con un tubo de 120mm de diametro minimo. La ruta de escape de gases debe ser tan corta como sea possible, y no debe descargarse el aire a una chimenea que se use para descargar gases de aparatos que quemen gas uthers combustibles.
• Si el extractor se usa uno con aparatos no electricos (como aparatos de gas), deben asegurar un nivel sufiente de aireación en la estancia paraatar el returno de los gases de escape. La comida debe tener una abertura que comunique directamente con el aire libre para garantizar la entrada de aire limpio.
• Cuando la campana se use en conjunción con aparatos que funciona en con alimentación que no sea electrica, la presión negativa de la estancia no debe exceder los 0,04 mbar para estar que el humano pueda returnar a la estancia a工程技术 de la campana.
• Si el cable de alimentación está dañado debe sustituirlo el fabricante, su servicios技术和 profesionales igualmente@cualificados para evacar riesgos.
• Debe respetarse la normativa vigente sobre calidad de aire.

USO

• La campana está disenada solo para uso dométricos, y no esADECUADA pararealizar barbacoas,paracomercios de asados y ningún othern comercial. Nunca use la campana para ningún propósito excepto para el que se hadisnado.Nuncadeje llamas altas abiertas bajo la campana cuando esté enfunciәnamento.

• Ajuste la intensidad de la llama para que quede solo bajo la parte inferior de la sarten, y asegúrese de que no suba por los laterales.

• Debe controlar continuamente las frituras: el aceite sobrecalentado pueda incendiarse.

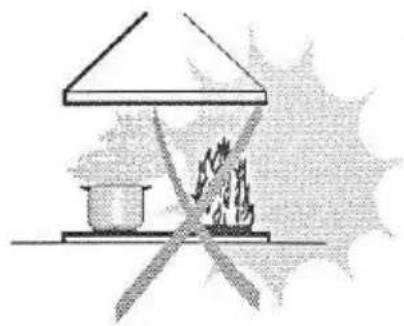

• No realice flambeados bajo la campana, hay riesgo de incendio.

• Este aparato pueda usar los niños de 8 años o más, personas con你能ades físicas, sensoriales o mentalares reducidas o con falta de experiencia y conocimiento, siempre que tengan supervisión o instrucciones respecto del uso seguro del aparato y que entiendan los riesgos que conlleva.

• Debe supervisarse a los niños para garantizar que no juguen con el aparato.

• Los niños no deben落户 a cabo la limpieza y mantenerimiento diario sin supervisión.
• ATENCLON: Las partes accesibles peuvent calentarse mucho cuando se usesan con aparatos de cocción.

MANTENIMIENTO

• La campana y su bajo deben limpiarse con regularidad según las instrucciones.
• Abyssue o desenchufe el aparato de la corriente antes de realizar tareas de mantenimiento.
• Limpie y/o sustituya los filtros tras el periodo spécifique (riesgo de incendio).
• Limpie la campana con un paño humedo y un detergente neutro liquido.
• La campana puede usarse sobre 4 fuegos como máximo.

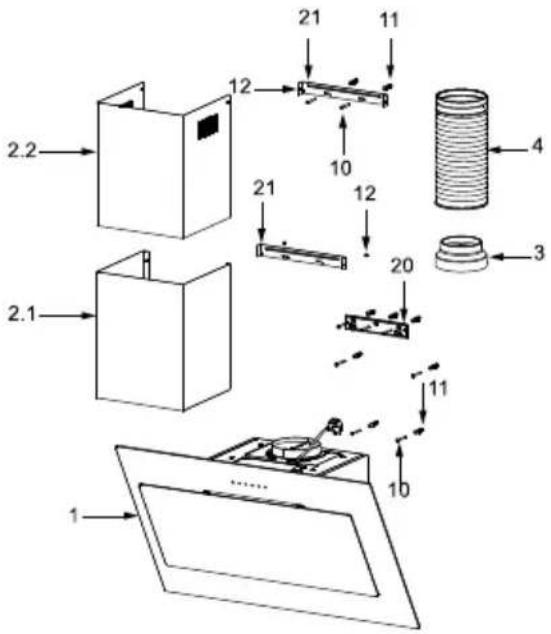

COMPONENTES

Ref.	Ctd.	Componentes de producto
1	1	Cuerpo de la unidad, compuesto de: 控roles, luz, extractor, filtro
2.1	1	Cubretubos inferior
2.2 1		Cubretubos superior
3 1		Adaptador tubo (optional)
4	1	Tubo extensible

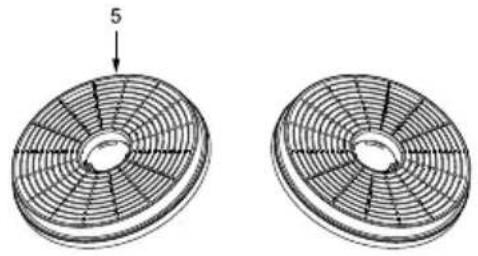

5 2		Filtro de carbón activado (optional)

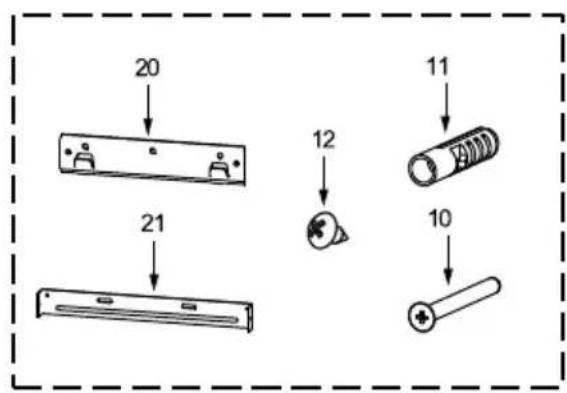

Ref.	Ctd.	Componentes OPCIONALES instalac.
10	7	Tornillos 5 x 50
11	7	Tacos
12	6	Tornillos 4,2 x 9,5
20	1	Placa de montaje
21	2	Soporte fijación chimenea

Ctd. Documentación
1	Manual de instructcciones

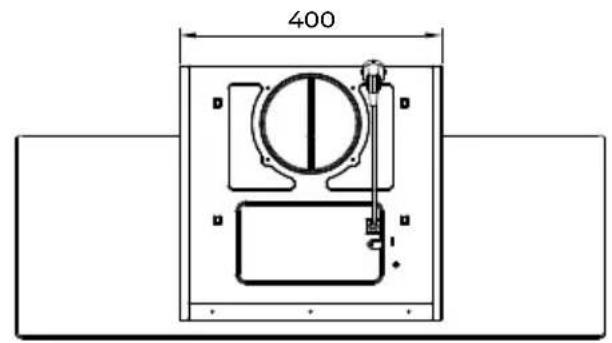

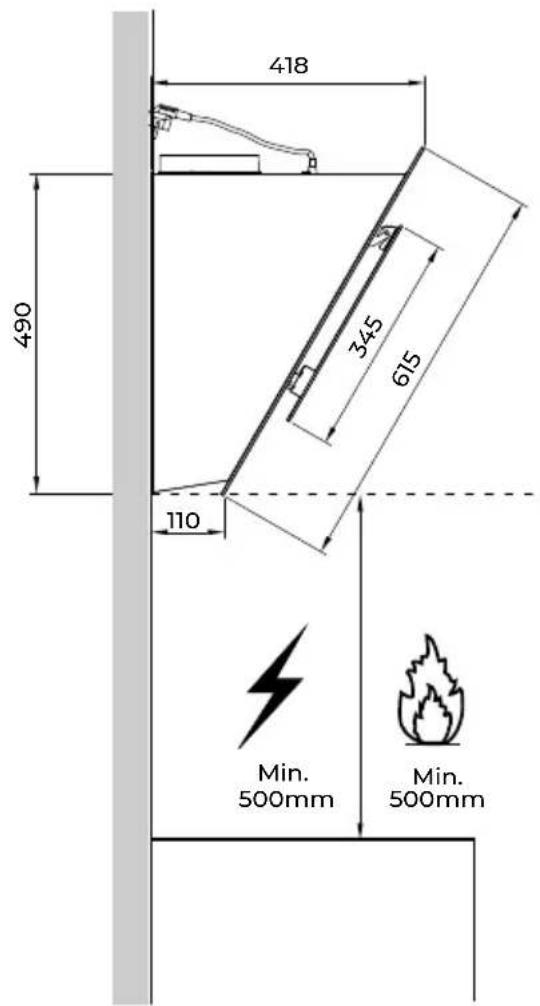

DIMENSIONES

INSTALLACION

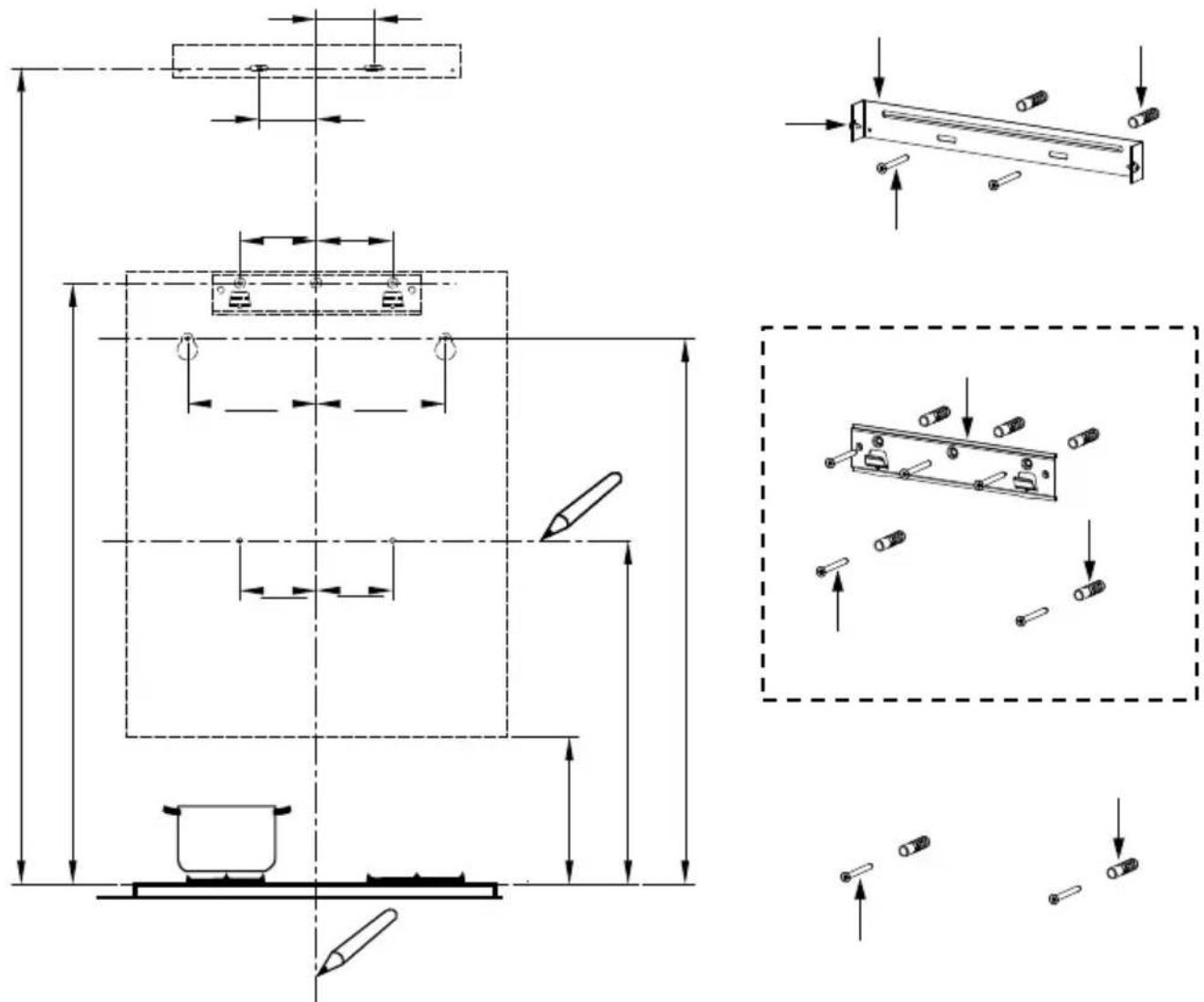

ORIFICIOS EN PAREDY FIJACION DE LOS SOPORTES

Linea de referencia vertical

Como primer paso, realice las siguientes marcas:

• Una linea vertical hasta el techo o el limite superior, en el centro de la zona donde se va a instalar la campana.
• Una linea horizontal A a 1320-1700 mm por encima de la encimera de cocción.
• Una linea horizontal B a 926 (868 optional) mm por encima de la linea horizontal A.
• Una linea horizontal C a 656 mm por debajo de la linea horizontal A.

Puntos de marcado

• Marque un punto (1) en la linea horizontal A, a 60 mm de la linea vertical.
• Repita esta operación al otro lado, comprobando que los 2+puntos estén al mismo nivel.
• Marque un punto (2) en la linea horizontal B, a 80 (135 optional) mm de la linea vertical.

• Repita esta operación al otro lado y en la linea vertical, comprobando que las tres marcas están alsame nivel.

• Marque un punto (3) en la linea horizontal C, a 80 mm a la derecha de la linea vertical.

• Repita esta operación al otro lado, asegurándose de que las dos marcas estén al mismo nivel.

Fije los soportes (OPCIONAL):

• Taladre agujeros en los 3+puntos marcados con una BROCA de 10 mm.
• Cologne los tacos (11) en los 3 orificios.
  Fije el soporte de la campana 20 con 3 tornillos 10 (5 x 50) en la linea horizontal A.
  Fije el soporte del tubo 21 con 2 tornillos 10 (5 x 50).

Enganche el cuerpo de la unidad

• Abra el panel.
  Retire los filtros metálicos antigrasa usingo las pestañas.
• Enganche la unidad en el soporte 20 o enganche la unidad a los tornillos 10 (5 x 50) en los+puntos (2).
  Equilibre el cuerpo de la unidad.

Correcto

Incorrecto

CONEXIONES

SISTEMA DE EXTRACJON CON CONDUCTO

Cuando se instale la version con conductor, conecte la campana al tubo usinguna tuberia rigida o flexible de 150公 120mm , segun decide el instalador.

instale el adaptor 3 en la calidad de la unidad.
Fije la tuberia 4 en su situo usinga abrazaderas (adquirir por separado)
Retire los filtros de carbón si los hay.

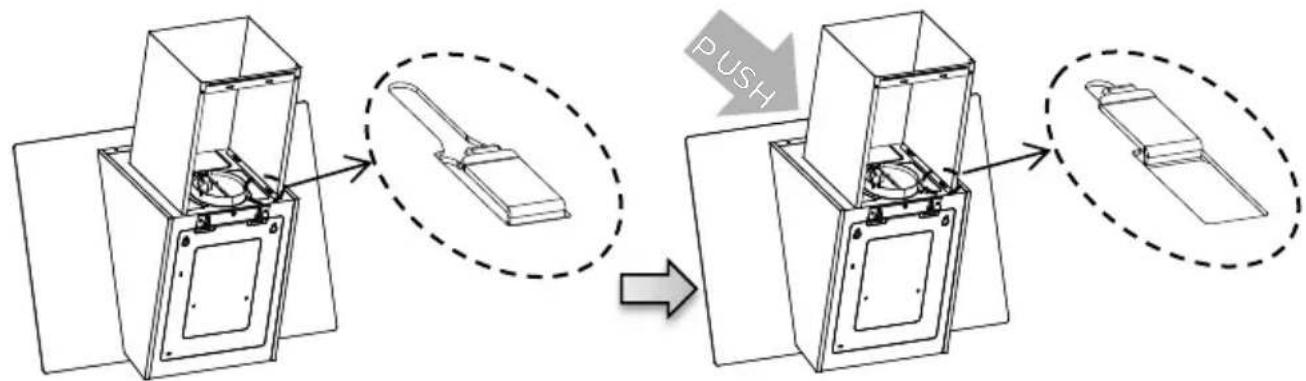

Esta chimenea solo能把 montarse en conjunto con la campana extractora.

Cubretubos inferior

Fije el soporte de montaje al cubretubos inferior con los 2 tornillos 12 (4.2 x9.5) incluidos con la campana.

• Ensanche ligeramente los dos lados de la chimenea y enganchelos al cuerpo de la campana, comprobando que está bien asentados.

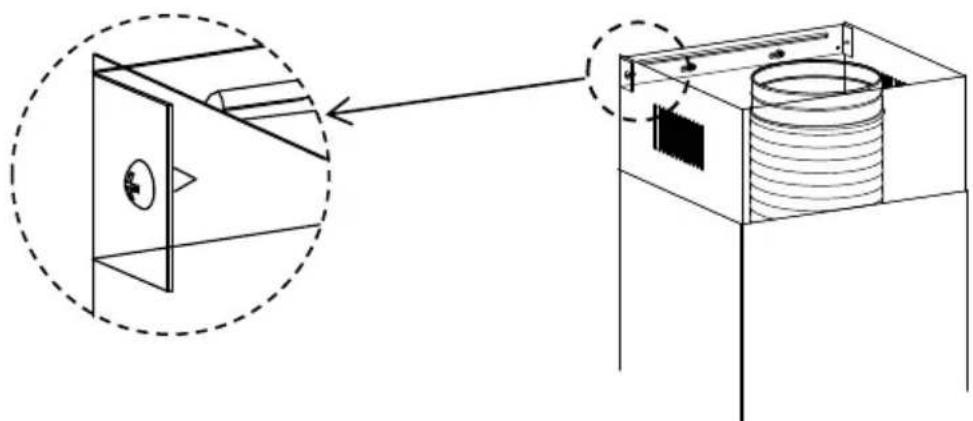

Cubretubos superior

• Ensanche ligeramente también Lagos del cubretubos superior y enganchelos entre la pared y el soporte 21, fjado al cubretubos inferior.
  Monte el cubretubos superior al soporte 21 con 2 tornillos 12 (4.2 x 9.5).

USO

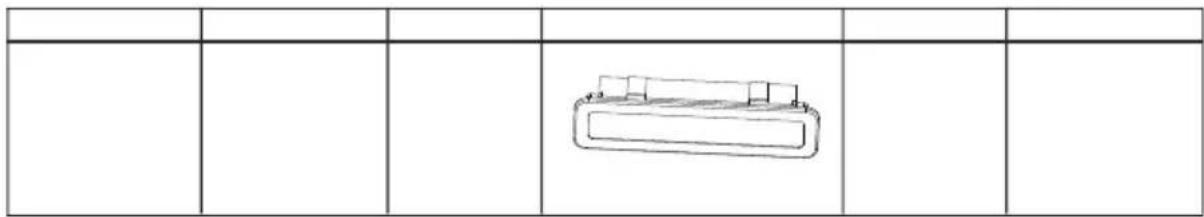

Panel de control

Botón Función	Notas
Enciende el motor.	Cuando está apagado
Permite retrasar el apagado del motor 3关键时刻,@m润滑as parpadea.	Cuando está encidido
Apaga el motor	Cuando parpadea
Enciende el motor a velocidad baja	+están encendidos
Enciende el motor a velocidad media	+están encendidos
Enciende el motor a velocidad alta	+están encendidos
Enciende y apaga la luz a intensidad maximal	Botón encidido
Enciende el motor a velocidad BOOST	+están encendidos
