Marque	EAS Electric
Modèle	EMRH908VRT-N
Type de produit	Hotte aspirante
Largeur	90 cm (estimation)
Distance minimale d'installation (cuisson gaz)	65 cm
Diamètre de conduit d’évacuation	120 mm ou 150 mm
Tension nominale	220-240 V (estimation)
Fonctions principales	Extraction, éclairage, commandes
Type d’éclairage	Lampe remplaçable
Filtre à graisse	Métallique, lavable
Filtre à charbon actif	Optionnel, non lavable
Fréquence de nettoyage des filtres à graisse	Tous les 2 mois
Fréquence de remplacement du filtre à charbon	Tous les 4 mois
Matériau	Inox (estimation)
Usage	Domestique uniquement, max 4 feux
Classe d’isolation	Classe I (mise à la terre requise)
Particularités	Installation en évacuation ou recyclage
Garantie	Voir conditions

FOIRE AUX QUESTIONS - EMRH908VRT-N EAS Electric

Quelle est la distance minimale entre la hotte et une cuisinière à gaz ?

La distance minimale est de 65 cm entre le support de casserole et le dessous de la hotte. Si la notice de la cuisinière spécifie une distance plus grande, celle-ci prévaut.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse métalliques doivent être nettoyés tous les 2 mois. Ils peuvent être lavés au lave-vaisselle ou à la main avec un détergent neutre. Ne pas les plier.

Quand remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est pas lavable et doit être remplacé tous les 4 mois, ou plus souvent en cas d'utilisation intensive. Il est optionnel selon le modèle.

Que faire si le moteur ne tourne pas mais que la lumière fonctionne ?

Vérifiez si les pales du ventilateur sont bloquées. Si ce n'est pas le cas, le condensateur ou le moteur peut être défectueux. Contactez le service technique.

Que faire si la hotte vibre ?

Les vibrations peuvent être causées par des pales endommagées, un moteur mal fixé ou une hotte mal installée. Vérifiez et serrez les fixations, ou remplacez l'hélice si nécessaire.

Puis-je installer la hotte en mode recyclage ?

Oui, la hotte peut être utilisée en mode recyclage avec un filtre à charbon actif optionnel (non fourni). Dans ce cas, l'air est filtré et renvoyé dans la pièce.

Quel type de lampe utiliser pour le remplacement ?

La notice indique que la lampe est remplaçable, mais ne précise pas le type. Utilisez une lampe de même puissance et culot que l'originale (généralement LED ou halogène). Consultez la plaque signalétique.

La hotte est-elle adaptée à un usage professionnel ?

Non, la hotte est conçue pour uniquement un usage domestique. Ne pas l'utiliser pour des barbecues, friteuses commerciales ou autres usages non domestiques.

Comment installer correctement la hotte ?

Suivez les instructions : tracez une ligne verticale centrale, marquez les points de fixation, percez avec une mèche de 10 mm, insérez les chevilles, fixez la plaque de montage et les supports de cheminée, puis accrochez le corps. Raccordez le conduit d'évacuation (diamètre 120 ou 150 mm). Respectez la distance de sécurité de 65 cm au-dessus d'une cuisinière à gaz.

Que faire en cas d'extraction insuffisante ?

Vérifiez la distance entre la hotte et la plaque (trop grande ?), assurez-vous que les portes/fenêtres ne créent pas de courant d'air, et que les filtres sont propres. Si le problème persiste, l'installation peut nécessiter un conduit plus court ou un moteur plus puissant.

MODE D'EMPLOI EMRH908VRT-N EAS Electric

NETTOYAGE ET ENTRETIEN Nettoyage des filtres à graisse Filtres à charbon actif Remplacement de la lampe

ÉLIMINATION DES VIEUX APPAREILS DÉPANNAGE CONDITIONS DE GARANTIE

⚠️ Ces instructions d'utilisation sont applicables à différents modèles de ce produit. Par conséquent, vous pouvez trouver des descriptions de caractéristiques individuelles qui ne s'appliquent pas à votre modèle particulier.

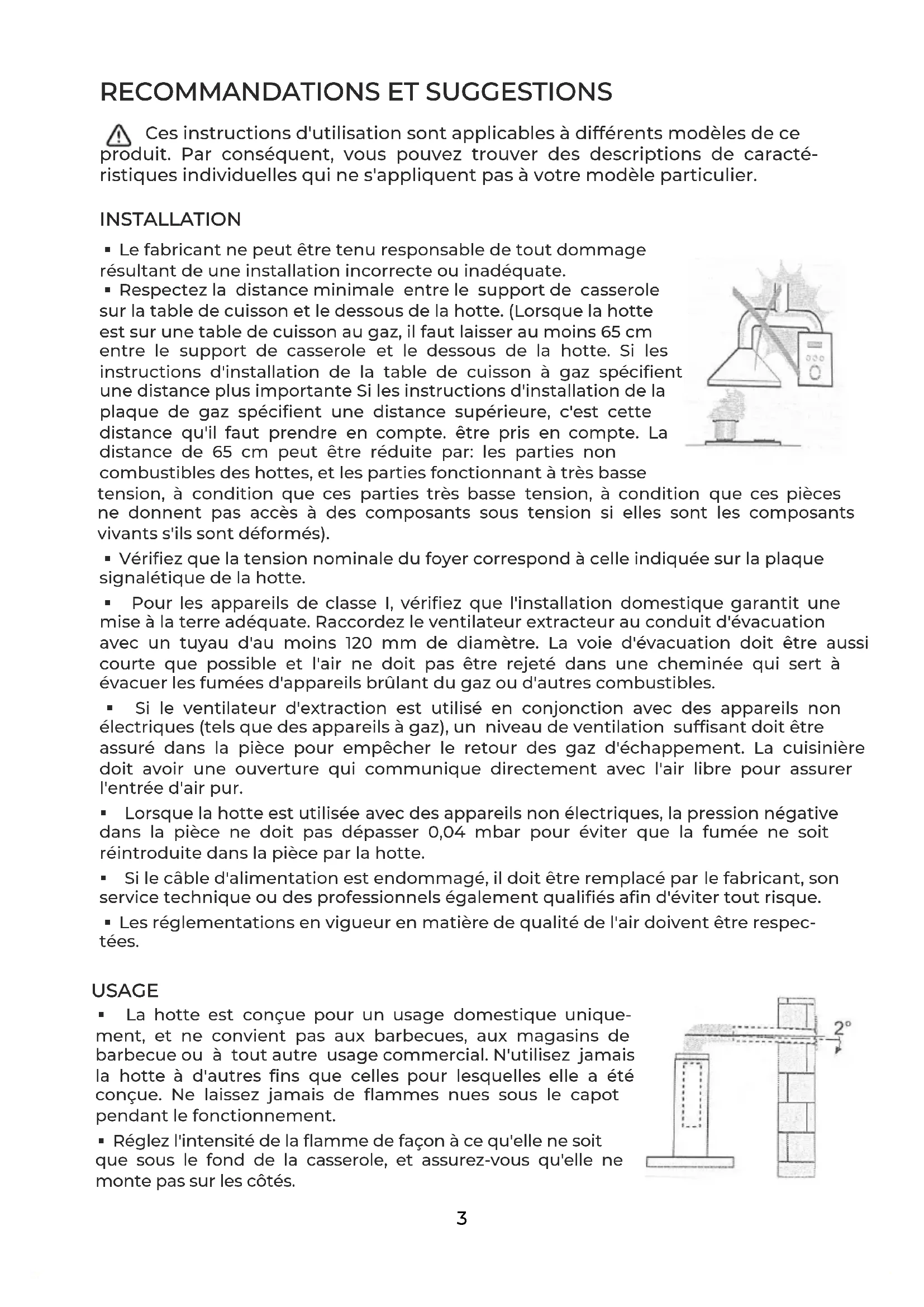

INSTALLATION

- Le fabricant ne peut être tenu responsable de tout dommage résultant de une installation incorrecte ou inadéquate.

- Respectez la distance minimale entre le support de casserole sur la table de cuisson et le dessous de la hotte. (Lorsque la hotte est sur une table de cuisson au gaz, il faut laisser au moins 65 cm entre le support de casserole et le dessous de la hotte. Si les instructions d'installation de la table de cuisson à gaz spécifient une distance plus importante Si les instructions d'installation de la plaque de gaz spécifient une distance supérieure, c'est cette distance qu'il faut prendre en compte. être pris en compte. La distance de 65 cm peut être réduite par: les parties non combustibles des hottes, et les parties fonctionnant à très basse

tension, à condition que ces parties très basse tension, à condition que ces pièces ne donnent pas accès à des composants sous tension si elles sont les composants vivants s'ils sont déformés).

- Vérifiez que la tension nominale du foyer correspond à celle indiquée sur la plaque signalétique de la hotte.

- Pour les appareils de classe I, vérifiez que l'installation domestique garantit une mise à la terre adéquate. Raccordez le ventilateur extracteur au conduit d'évacuation avec un tuyau d'au moins 120 mm de diamètre. La voie d'évacuation doit être aussi courte que possible et l'air ne doit pas être rejeté dans une cheminée qui sert à évacuer les fumées d'appareils brûlant du gaz ou d'autres combustibles.

- Si le ventilateur d'extraction est utilisé en conjonction avec des appareils non électriques (tels que des appareils à gaz), un niveau de ventilation suffisant doit être assuré dans la pièce pour empêcher le retour des gaz d'échappement. La cuisinière doit avoir une ouverture qui communique directement avec l'air libre pour assurer l'entrée d'air pur.

- Lorsque la hotte est utilisée avec des appareils non électriques, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar pour éviter que la fumée ne soit réintroduite dans la pièce par la hotte.

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service technique ou des professionnels également qualifiés afin d'éviter tout risque.

- Les réglementations en vigueur en matière de qualité de l'air doivent être respectées.

USAGE

- La hotte est conçue pour un usage domestique uniquement, et ne convient pas aux barbecues, aux magasins de barbecue ou à tout autre usage commercial. N'utilisez jamais la hotte à d'autres fins que celles pour lesquelles elle a été conçue. Ne laissez jamais de flammes nues sous le capot pendant le fonctionnement.

- Réglez l'intensité de la flamme de façon à ce qu'elle ne soit que sous le fond de la casserole, et assurez-vous qu'elle ne monte pas sur les côtés.

2°

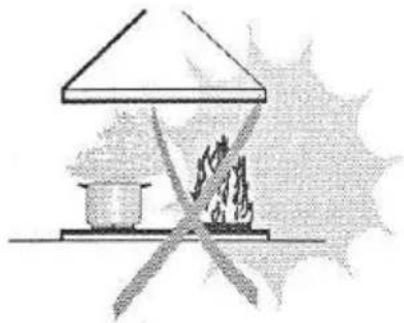

• Ne pas flamber sous la hotte, il y a un risque d'incendie.
• La friture doit être surveillée en permanence: une huile surchauffée peut prendre feu.
• Cet appareil peut être utilisé par des enfants à partir de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances s'ils ont reçu une supervision ou des instructions concernant l'utilisation de l'appareil en toute sécurité et s'ils comprennent les risques encourus.

- Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

- Le nettoyage et l'entretien quotidien ne doivent pas être effectués par des enfants sans surveillance.

- ATTENTION: Les parties accessibles peuvent devenir très chaudes lorsqu'elles sont utilisées avec des appareils de cuisson.

MAINTENANCE

• La hotte et son filtre doivent être nettoyés régulièrement selon les instructions.
• Éteignez ou débranchez l'appareil du réseau avant d'effectuer des travaux d'entretien.
• Nettoyez et/ou remplacez les filtres après la période spécifiée (risque d'incendie).
• Nettoyez la hotte avec un chiffon humide et un détergent liquide neutre.
• La hotte peut être utilisée sur un maximum de 4 feux.

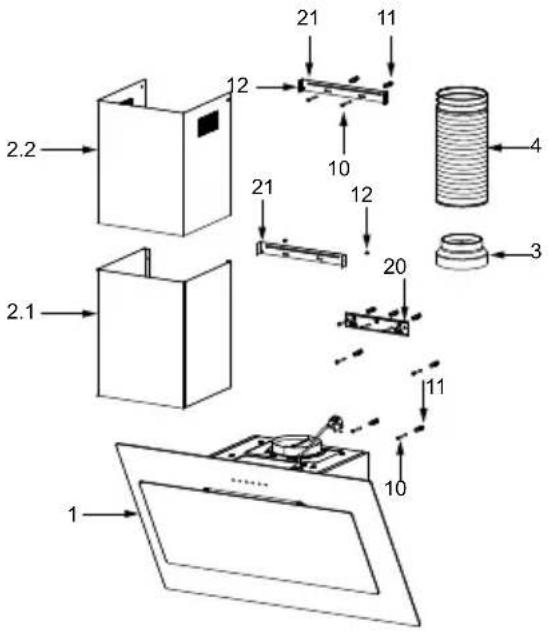

Réf.	Qt.	Composants du produit
1	1	Corps de l'unité, composé de: commandes, lumière, hotte aspirante, filtre.
2.1	1	Couvercle du tube inférieur
2.2 1		Couvercle du tube supérieur
3 1		Adaptateur de tube (en option)
4	1	Tube extensible

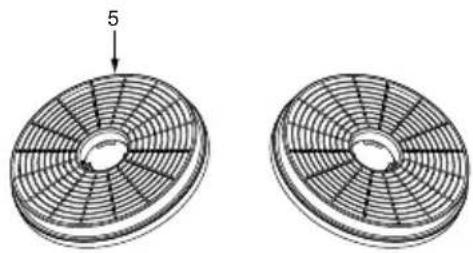

5 2		Filtre à charbon actif (en option)

Ctd.	Documentation
1	Manuel d'instruction

Ref.	Qt.	Composants d'installation en option
10	7	Vis 5 x 50
11	7	Bouchons à vis
12	6	Vis 4,2 x 9,5
20	1	Plaque de montage
21	2	Support de montage de la cheminée

2.2 2.1 1 21 11 12 10 21 12 20 4 3 11 10 1

Ligne de référence verticale

Dans un premier temps, faites les marques suivantes :

• Une ligne verticale jusqu'au plafond ou à la limite supérieure, au centre de la zone où la hotte doit être installée.
• Une ligne horizontale A à
• Une ligne horizontale B à
• Une ligne horizontale C à

Points de marquage

ligne verticale.

- Répétez cette opération de l'autre côté, en veillant à ce que les deux marques soient au même niveau.

Fixez les supports:

• Percez des trous aux points marqués avec une mèche 10 mm.
• Placez les bouchons (11) dans les trous.
• Fixer le support de cloche 20 avec 3 vis 10 (5 x 50) sur la ligne horizontale A.
• Fixer le support de tuyau 21 avec 2 vis 10 (5 x 50) sur la ligne horizontale B.

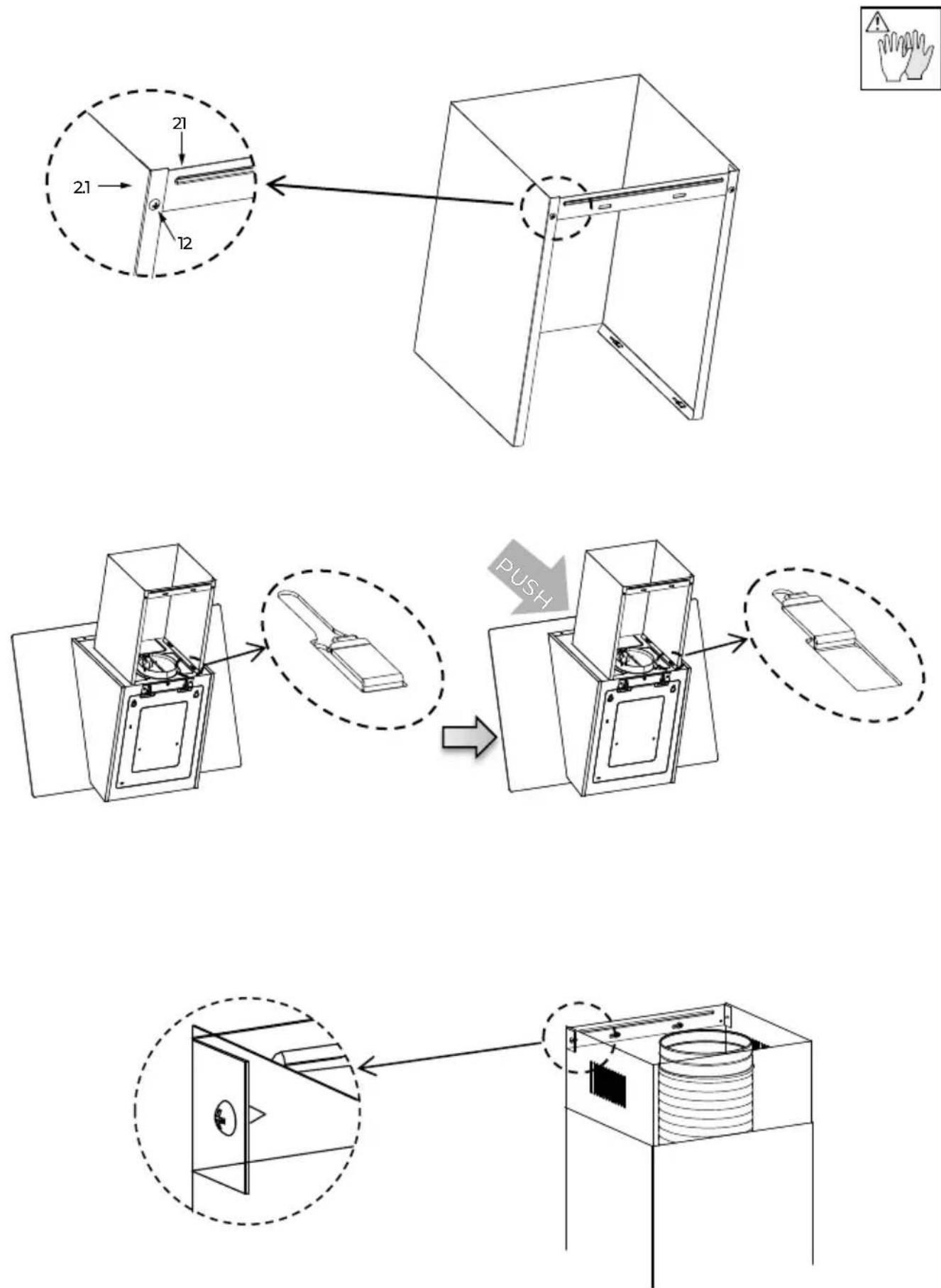

Fixez le corps de l'appareil

Lors de l'installation de la version gainée, raccordez la hotte au tuyau à l'aide d'un tuyau rigide ou flexible de 150 ou 120 mm, selon la décision de l'installateur.

• Si un raccord d'extraction 120 mm est installé, installez l'adaptateur 3 sur la sortie de l'appareil.
• Fixez le tuyau 4 en place à l'aide de colliers (acheté séparément).
• Retirez les filtres à charbon s'ils sont présents.

Ø150 Ø120 9

NETTOYAGE DES FILTRES À GRAISSE MÉTALLIQUES

• L es filtres doivent être nettoyés tous les 2 mois de fonctionnement, ou plus souvent si l'appareil est beaucoup utilisé. Ils peuvent être lavés dans un lave-vaisselle.
• Retirez les filtres en les poussant vers l'arrière de la hotte et en les tirant vers le bas en même temps.
• Ne pliez pas les filtres de quelque manière que ce soit pendant le lavage. (La couleur de la surface du filtre peut changer avec le temps mais cela n'a aucune influence sur leur efficacité).
• Lorsque vous remettez les filtres en place, vérifiez qu'ils sont correctement orientés, avec la bride vers l'extérieur.

Ces filtres ne sont pas lavables et ne peuvent pas être régénérés. Ils doivent être remplacés tous les 4 mois d'utilisation, ou plus souvent si la hotte est beaucoup utilisée.

REPLACEMENT DU FILTRE À CHARBON ACTIF

• Retirez les filtres à graisse métalliques.
• Retirer les filtres à charbon actif saturés et en installer de nouveaux.
• Remplacez les filtres métalliques.

ÉLIMINATION DES VIEUX ÉQUIPEMENTS

ÉLIMINATION: Ne jetez pas ce produit avec les déchets municipaux non triés. Ces déchets doivent être collectés séparément pour un traitement spécial.

Conformément à la directive européenne 2012/19 / UE relative aux déchets d'équipements électriques et électroniques (DEEE), les appareils électroménagers ne peuvent pas être jetés dans les conteneurs municipaux habituels; Ils doivent être collectés de manière sélective pour optimiser la récupération et le recyclage des composants et des matériaux qui les composent et réduire leur impact sur la santé humaine et l'environnement. Le symbole de la poubelle barrée est inscrit sur tous les produits pour rappeler aux consommateurs l'obligation de les séparer pour une collecte séparée. Le consommateur doit contacter les autorités locales ou le vendeur pour se renseigner sur l'élimination correcte de son appareil.

RÉSOLUTION DE PROBLÈMES

Échec	Cause	Solution
Lumière allumée mais le moteur ne tourne pas	Les lames sont bloquées	Vérifiez les lames
	Condensateur endommagé	Remplacez le condensateur
	Le moteur est endommagé	Remplacez le moteur
	Le câblage interne du moteur est déconnecté. Une odeur désagréable peut se dégager.	Remplacez le moteur
Ni la lumière ni le moteur ne fonctionnent	En plus de ce qui précède, vérifiez les points suivants:
	Lumière défectueuse	Changez la lumière
	Câble d'alimentation desserré	Connectez les fils dans le schéma de câblage
Fuite d'huile	La sortie et l'entrée de la ventilation ne sont pas bien étanches.	Retirer la sortie et la sceller avec de la colle
Vibration	Des lames endommagées peuvent provoquer des vibrations.	Remplacer l'hélice
	Le moteur n'est pas bien fixé.	Fixez le moteur correctement.
	La hotte n'est pas bien fixée.	Fixer correctement la hotte.
Extraction insuffisante	Distance excessive entre la hotte et la plaque à cuisson	Réajuster la distance
	Trop de ventilation par les portes et les fenêtres	Choisissez un autre endroit pour installer la hotte ou fermez une porte/fenêtre.

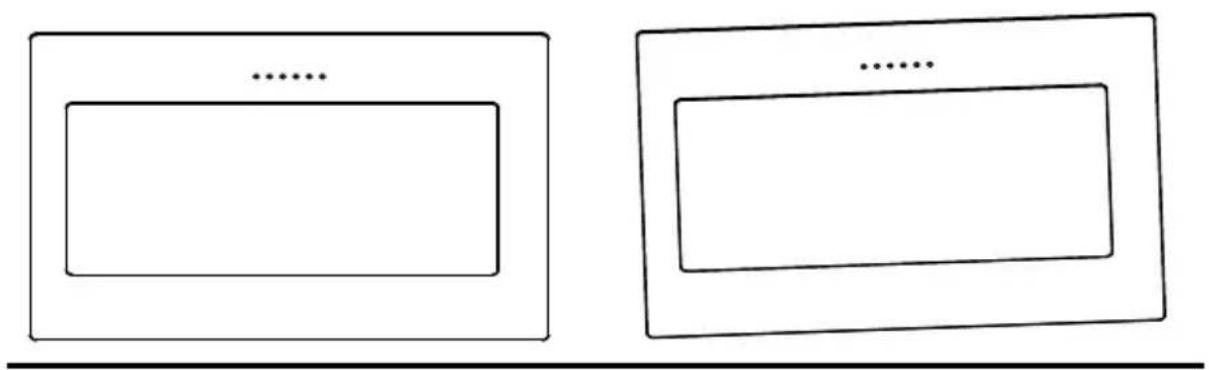

La hotte est inclinée	Les vis ne sont pas serrées correctement	Serrez la vis de fixation jusqu'à ce qu'elle soit horizontale.
	Les boulons d'ancrage ne sont pas serrés correctement.	Serrez le boulon d'ancrage jusqu'à ce qu'il soit horizontal.
