Caractéristiques Techniques	Thermostat connecté avec contrôle à distance via application mobile
Compatibilité	Compatible avec la plupart des systèmes de chauffage et de climatisation
Écran	Écran tactile couleur de 3,5 pouces
Connectivité	Wi-Fi intégré pour un accès à distance
Fonctionnalités	Programmation hebdomadaire, détection de présence, rapports d'énergie
Installation	Installation facile avec instructions détaillées fournies
Maintenance	Vérification régulière des mises à jour logicielles recommandée
Sécurité	Fonctionnalité de verrouillage pour éviter les modifications non autorisées
Garantie	Garantie limitée de 1 an
Informations Générales	Idéal pour les utilisateurs souhaitant optimiser leur consommation énergétique

FOIRE AUX QUESTIONS - RCH9310WF HONEYWELL

Comment réinitialiser le thermostat Honeywell RCH9310WF ?

Pour réinitialiser le thermostat, appuyez et maintenez le bouton 'Menu' pendant 5 secondes, puis sélectionnez 'Réinitialiser' dans le menu.

Pourquoi mon thermostat Honeywell RCH9310WF ne se connecte-t-il pas au Wi-Fi ?

Assurez-vous que votre réseau Wi-Fi fonctionne correctement et que le thermostat est à portée du routeur. Vérifiez également que vous avez entré le bon mot de passe.

Comment changer la température sur le thermostat Honeywell RCH9310WF ?

Pour changer la température, utilisez les boutons '+' et '-' sur l'écran principal ou accédez à l'application mobile Honeywell pour ajuster la température à distance.

Le thermostat affiche un code d'erreur. Que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Vous pouvez également essayer de réinitialiser le thermostat ou contacter le support technique si le problème persiste.

Comment configurer un programme de chauffage/refroidissement sur le thermostat ?

Accédez au menu 'Programmer', sélectionnez 'Nouveau programme' et suivez les instructions à l'écran pour définir vos horaires de chauffage et de refroidissement.

Le thermostat ne réagit pas aux changements de température. Que faire ?

Vérifiez si le thermostat est correctement installé et connecté au système de chauffage/refroidissement. Si le problème persiste, envisagez de réinitialiser le thermostat.

Comment mettre à jour le firmware du thermostat Honeywell RCH9310WF ?

Les mises à jour du firmware se font automatiquement lorsqu'il est connecté à Internet. Assurez-vous que le thermostat est connecté au Wi-Fi pour recevoir les mises à jour.

Puis-je contrôler le thermostat à distance ?

Oui, vous pouvez contrôler le thermostat à distance via l'application mobile Honeywell Home disponible sur iOS et Android.

Quelle est la durée de vie de la batterie du thermostat Honeywell RCH9310WF ?

La durée de vie de la batterie peut varier, mais en général, elle dure environ 1 à 2 ans. Remplacez-la lorsque l'indicateur de batterie faible s'affiche.

Comment changer la langue affichée sur le thermostat ?

Allez dans le menu 'Paramètres', sélectionnez 'Langue' et choisissez la langue souhaitée dans la liste.

MODE D'EMPLOI RCH9310WF HONEYWELL

Guide de démarrage rapide

Compatibilité

Non compatible avec les chauffages de plinthes électriques (120 à 240 V)

Compatible avec la plupart des systèmes de chauffage, refroidissement et thermopompes

En option : Alimentation de 24 V c.a. (fil C)

L'utilisation d'Apple HomeKit avec votre thermostat Lyric requiert une alimentation de 24 V c.a. (fil C).

Pour obtenir de l'aide, veuillez contacter :

WEB lyric.honeywell.com

COURRIEL [e-mail]

TÉLÉPHONE 1-800-633-3991

MÉDIAS SOCIAUX Twitter: @Honeywell_Home, Facebook: Honeywell Home

Inclus dans cette boîte :

Couvercle mural facultatif

Vis

Ancres

Outils requis :

Tournevis cruciforme

Petit tournevis plat

Stylo à bille

Pinces à bec effilé*

*Outils pouvant être requis

Mot de passe Wi-Fi de la résidence

Pour configurer le système et connecter votre téléphone intelligent

Pour prendre une photo du câblage existant et accéder à l'application du thermostat

Téléchargez l'application Lyric de Honeywell sur votre téléphone intelligent.

Ce document ne constitue pas un guide autonome. Il est destiné à être utilisé comme référence avec l'application.

Coupez l'électricité

Pour vous protéger ainsi que pour protéger votre équipement, coupez l'alimentation au niveau du disjoncteur ou de l'interrupteur contrôlant le système de chauffage/refroidissement.

OU Interrupteur Disjoncteur

2 Vérifiez que l'appareil n'est pas sous tension

Modifiez la température sur l'ancien thermostat. Si le système ne se met pas en marche dans les 5 minutes qui suivent, l'alimentation vers l'appareil est coupée.

75

3 Retirez la plaque frontale de l'ancien thermostat

Sur la plupart des thermostats, il est possible de retirer la plaque en la saisissant et en la tirant ou en la déboîtant délicatement. Certains thermostats peuvent avoir des vis, des boutons ou des fermoirs.

Ne retirez aucun fil du thermostat

4 Assurez-vous qu'il n'y a aucun fil de 120/240 V.

D'épais fils noirs sont-ils présents avec des serre-fils? Votre thermostat fonctionne-t-il sur 120 V ou plus?

Si vous avez répondu oui à l'une ou l'autre de ces questions, votre système fonctionne sur tension secteur et le thermostat Lyric ne fonctionnera pas.

En cas d'incertitude, visitez

Serre-fils Épais fils noirs

5 Prenez une photo de l'ancien câblage

Veillez à inclure les lettres près des bornes d'insertion des fils. Ceci permettra une consultation plus facile lors du câblage du thermostat Lyric.

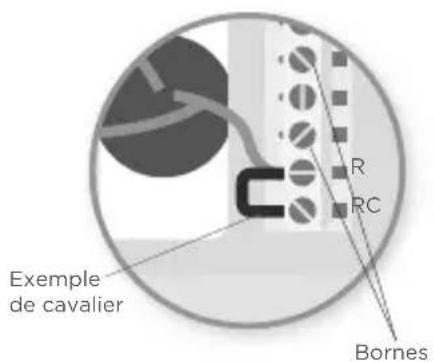

6 Retirez tous les cavaliers

Un cavalier relie une borne à l'autre. Il peut ressembler à une petite agrafe ou à un fil coloré, et il doit être retiré avant de continuer

Le thermostat Lyric ne fonctionne pas avec des cavaliers.

Exemple de cavalier R RC Bornes

7 Notez la présence de fils dans les bornes suivantes

N'incluez pas les cavaliers dans le décompte.

Cochez tous les éléments applicables :

Borne Couleur du fil

□ R □ RC □ RH

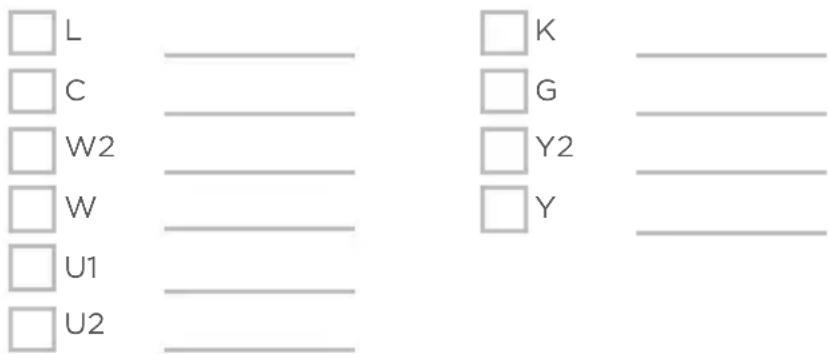

8 Notez la configuration de câblage existante.

Notez la couleur des fils branchés dans les bornes de l'ancien thermostat. Ces informations seront requises pour connecter le thermostat Lyric correctement.

Borne Couleur du fil Borne Couleur du fil

□ L ______ □ C ______ □ W2 ______ □ W ______ □ U1 ______ □ U2 ______ □ K ______ □ G ______ □ Y2 ______ □ Y ______

Si les fils sont dans des bornes non énumérées, une assistance supplémentaire sera requise pour le câblage.

Visitez lyric.honeywell.com/support/installation pour déterminer si le thermostat Lyric fonctionnera dans votre configuration.

9 Débranchez les fils et retirez l'ancienne plaque murale

Utilisez un tournevis ou un stylo à bille pour libérer les fils des bornes.

Enroulez les fils autour du stylo à bille pour éviter qu'ils ne tombent dans l'ouverture du mur.

10 Insérez les ancres murales recommandées

Il est recommandé d'utiliser les ancres fournies pour monter le thermostat.

Vous pouvez utiliser la plaque murale pour marquer l'emplacement des ancres murales.

Taille du foret 7/32 po

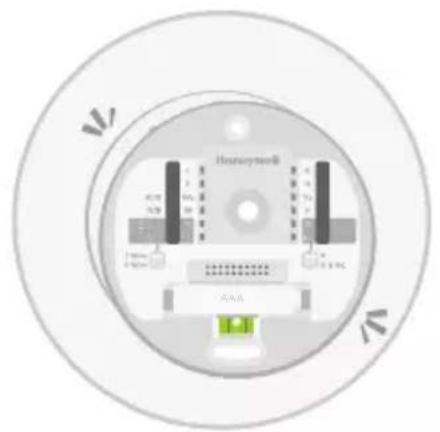

11 Vérifiez qu'il n'y a pas de zones non peintes ou de trous de vis laissés par l'ancien thermostat.

Si vous choisissez d'utiliser le couvercle mural optionnel pour couvrir ces marques, enclenchez la plaque murale sur le couvercle mural optionnel avant de visser sur le mur.

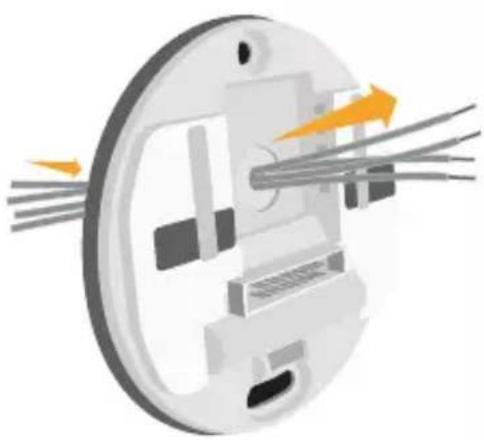

12 Regroupez et insérez les fils dans le support en caoutchouc transparent.

Guidez les fils par le support en caoutchouc transparent à l'arrière de la plaque murale. Assurez-vous qu'au moins 1/4 po de chaque fil est exposé pour faciliter l'insertion dans les cosses de câble.

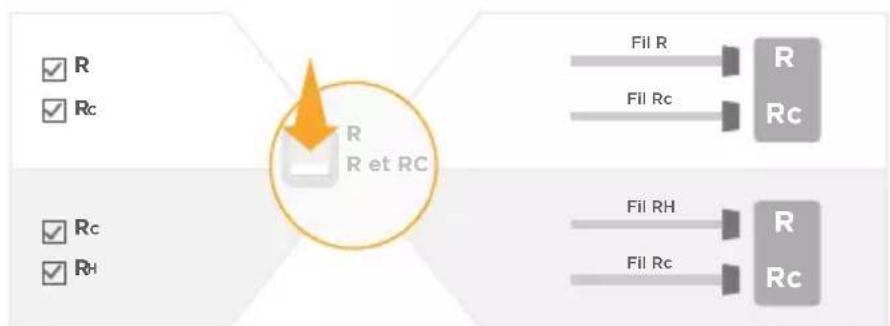

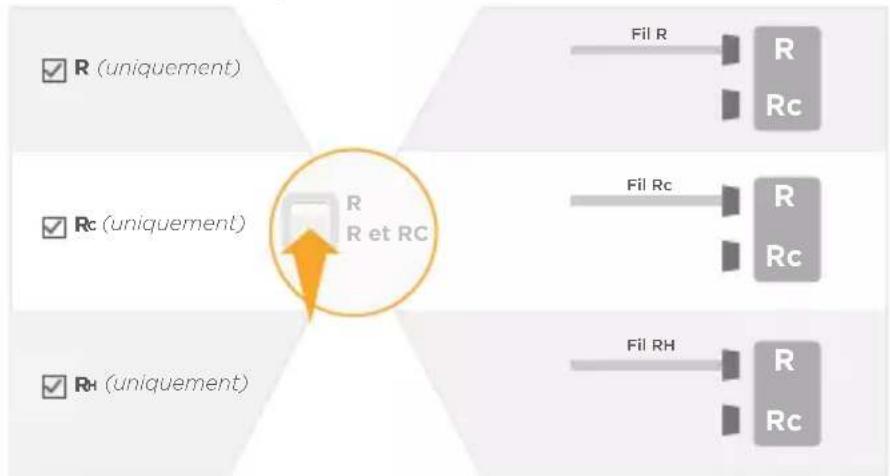

13 Consultez la réponse de l'étape 7

Réglez le contacteur R vers le haut ou vers le bas en fonction de la réponse que vous avez fournie à l'étape 7.

Honeywell AUX n/k 1 m/s 2 m/s K G T3 V Contacteur R

Si vous avez coché Irégier le(s) ofibadaur R(s) borne(s)

14 Connectez fermement les fils restants (de l'étape 8).

Poussez chaque fil restant dans sa borne correspondante (un par borne) jusqu'à ce qu'il soit fermement en place. Si un fil a été mal placé, utilisez un stylo à bille pour appuyer sur la borne et libérer le fil. Tirez délicatement sur les fils pour vérifier qu'ils sont bien fixés.

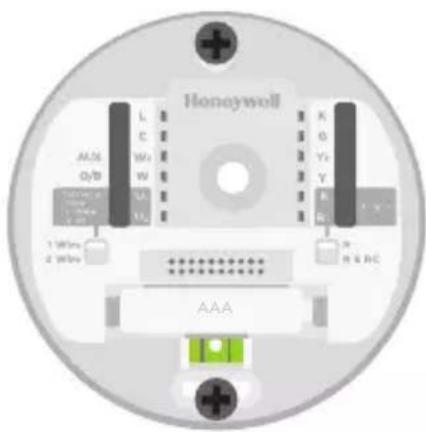

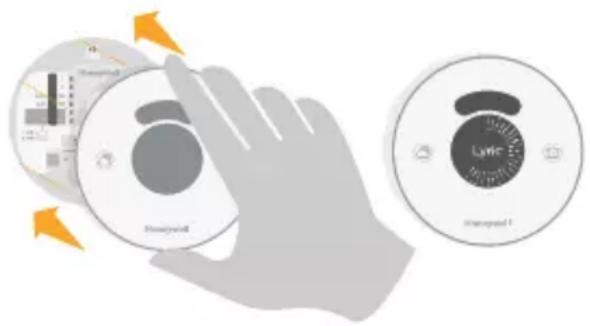

15 Utilisez les vis fournies pour monter la plaque murale

Assurez-vous que la plaque murale est à niveau en vérifiant que la bulle du niveau est située entre les deux lignes.

Le thermostat s'allume et affiche l'écran Lyric pendant environ 3 minutes pendant qu'il démarre.

Stansysmall Stansysmall 1

17 Rétablissez l'alimentation

Rétablissez l'alimentation au niveau du disjoncteur ou de l'interrupteur contrôlant le système de chauffage/refroidissement.

OU Disjoncteur Interrupteur

18 Lonnectez-vous pour la configuration et la connexion.

Le thermostat Lyric n'est pas encore configuré pour réguler le système de chauffage/refroidissement.

Pour terminer la configuration, téléchargez l'application Lyric Honeywell et connectez-vous à l'application.

Android

Recherchez l'application Lyric Honeywell dans Google Play. Créez un compte et connectez-vous pour la configuration et la connexion.

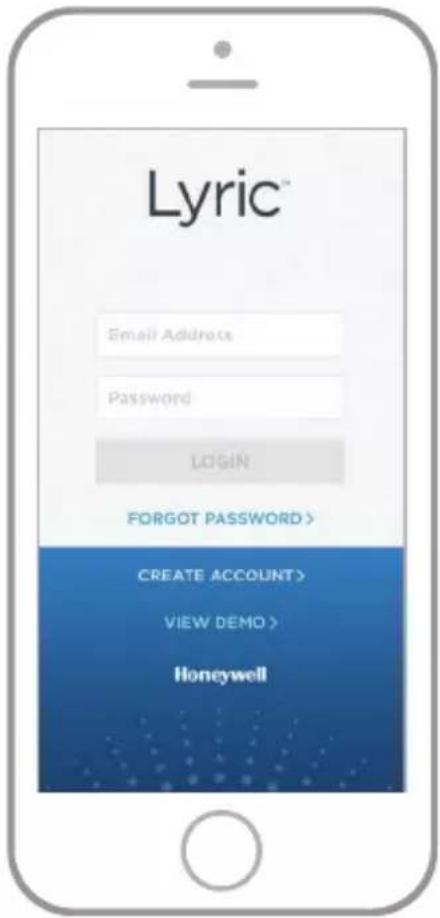

ios

Recherchez l'application Lyric Honeywell dans l'App Store. Créez un compte et connectez-vous pour la configuration et la connexion.

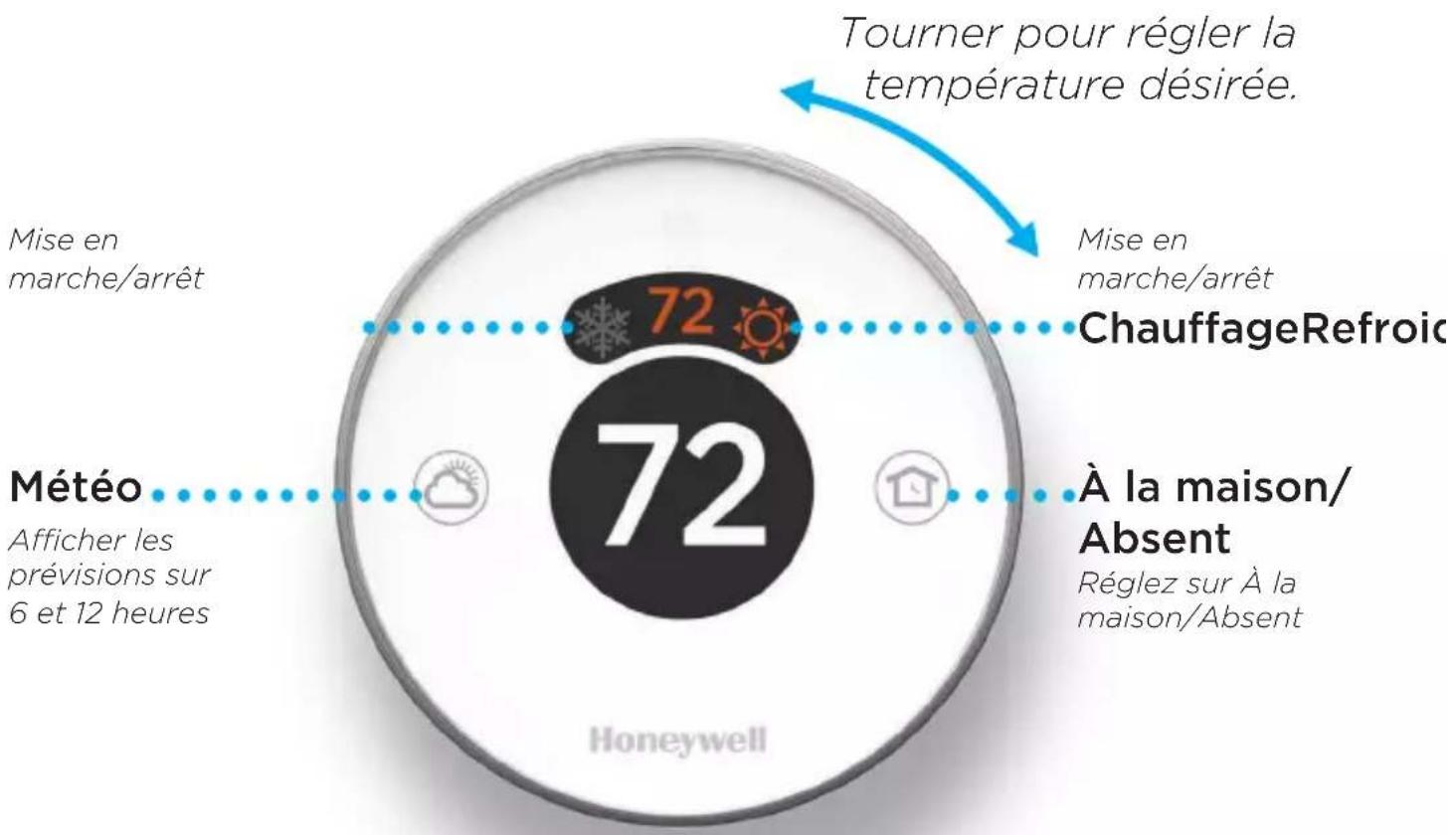

Comment utiliser le thermostat Lyric

Tourner pour régler la température désirée. Mise en marche/arrêt 72 Mise en marche/arrêt ChauffageRefroid 72 À la maison/ Absent Réglez sur À la maison/Absent Météo Afficher les prévisions sur 6 et 12 heures Honeywell

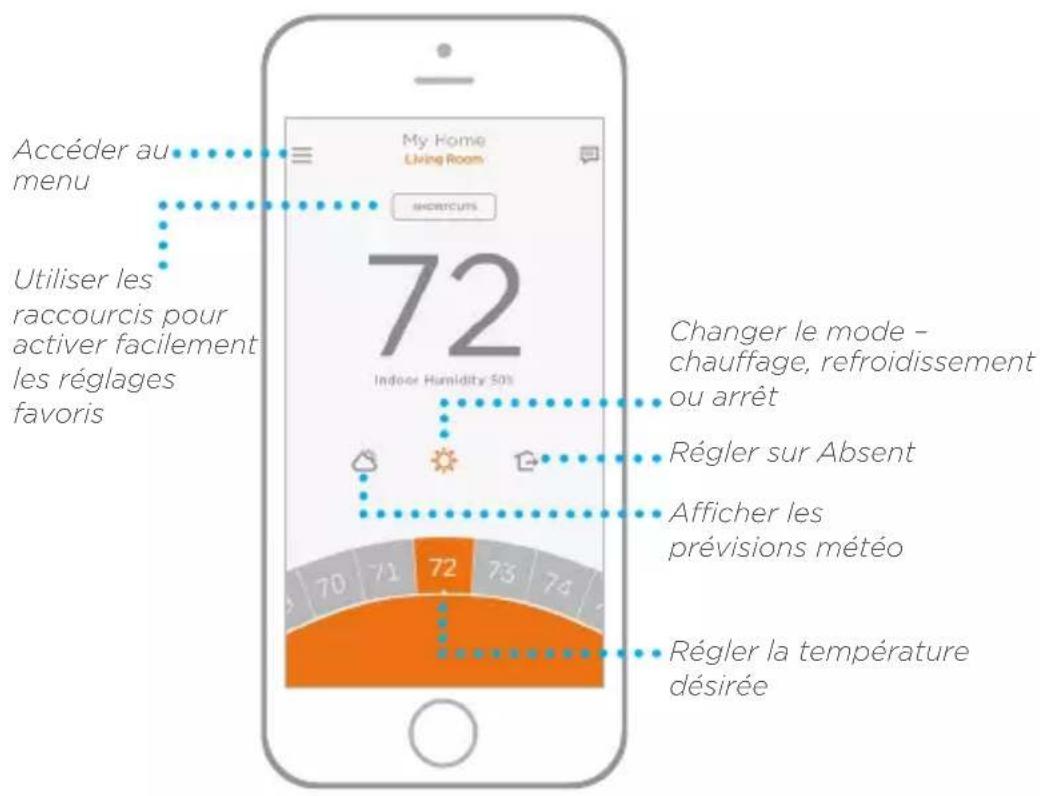

Comment utiliser l'application Lyric

Une fois que le thermostat est configuré et connecté à votre téléphone intelligent ou à votre tablette, tirez parti des fonctions suivantes :

Accéder au menu Utiliser les raccourcis pour activer facilement les réglages favoris 72 Indoor Humidity 50s Changer le mode - chauffage, refroidissement ou arrêt Régler sur Absent Afficher les prévisions météo Régler la température désirée

Vous souhaitez découvrir d'autres produits Lyric? Visitez lyric.honeywell.com pour découvrir tous les produits disponibles connectés avec l'application Lyric.

L'application est constamment améliorée et peut être modifiée.

Obtenez tous les avantages de Lyric

Contrôle de la température en fonction de l'emplacement

Le thermostat Lyric vous permet de réaliser des économies d'énergie en surveillant vos allées et venues en utilisant l'emplacement de votre téléphone intelligent. Par le gardiennage virtuel, il détecte votre retour et est en mesure d'assurer votre confort lorsque vous rentrez chez vous. Vous pouvez également contourner manuellement le réglage en cours en cas d'absence pour quelques heures en utilisant le bouton Absent sur le thermostat ou dans l'application.

Raccourcis personnalisés

Créez des raccourcis personnalisés pour vos situations uniques, ou sauvegardez les raccourcis que vous aimez vraiment, et ils seront disponibles sur votre application à chaque fois que vous le voulez. Il n'a jamais été aussi simple de personnaliser votre confort.

Confort

Consultez et réglez le niveau d'humidité chez vous. Lyric prend aussi en considération l'humidité et la température pour maintenir votre confort, pour qu'une température 72° soit toujours ressentie comme une température de 72°.

Alertes intelligentes

Les notifications poussées vous alertent lorsqu'il est temps de remplacer le filtre, lorsque les niveaux d'humidité sont trop hauts ou trop bas et lorsque la température intérieure est extrême.

Récupération adaptative

Le thermostat Lyric apprend à connaître vos cycles de chauffage et de refroidissement pour obtenir la température voulue au moment souhaité.

Commutation automatique

Lorsque cette fonction est activée, le thermostat sélectionne automatiquement le chauffage ou la climatisation selon la température intérieure.

Remarques

Honeywell

Solutions de régulation et d'automatisation

Wi-Fi ^® est une marque déposée de Wi-Fi Alliance ^® .

* Marque de commerce déposée aux É.-U.

Rev. 11-15 Imprimé aux États-Unis
